HarmonyOS 响应式网格布局深度实践：从 Flutter LayoutBuilder 思想到 ArkUI GridRow 落地

一、前言：跨平台布局思想的一致性

在移动端与桌面端融合的大趋势下，响应式布局（Responsive Layout） 已成为现代应用开发的基石。无论是 Flutter、Android Jetpack Compose、SwiftUI，还是华为 HarmonyOS 的 ArkUI 框架，其底层布局思想殊途同归——都围绕着 “感知容器尺寸 → 动态调整子元素排列” 这一核心闭环展开。

本文以 Flutter 开发者熟悉的 LayoutBuilder + GridView.crossAxisCount 模式为引，深入剖析 HarmonyOS ArkUI 框架中等价的 GridRow + GridCol + Breakpoints 响应式方案。我们将从零构建一个商品列表页面，覆盖 2 列（窄屏）、3 列（中屏）、4 列（宽屏）三种布局形态，并通过完整的 ArkTS 代码、编译验证与理论分析，帮助读者建立起跨平台的响应式布局知识体系。

1.1 谁应该阅读本文

  • 有 Flutter/Android/iOS 开发经验，正在迁移到 HarmonyOS 生态的工程师
  • 正在使用 ArkUI 开发应用，希望实现自适应网格布局的前端开发者
  • 对鸿蒙断点系统（Breakpoints）感兴趣，希望深入理解其工作机制的架构师

1.2 阅读前提

本文假设读者具备以下基础知识：

  • 熟悉 ArkTS 语言的基本语法（struct、@Component、@State、build() 等）
  • 了解 HarmonyOS 应用工程结构（entry、pages、module.json5 等）
  • 对 Flutter 的 LayoutBuilder 和 GridView 有基本概念（非必须，文中会做对比说明）

二、项目背景与需求分析

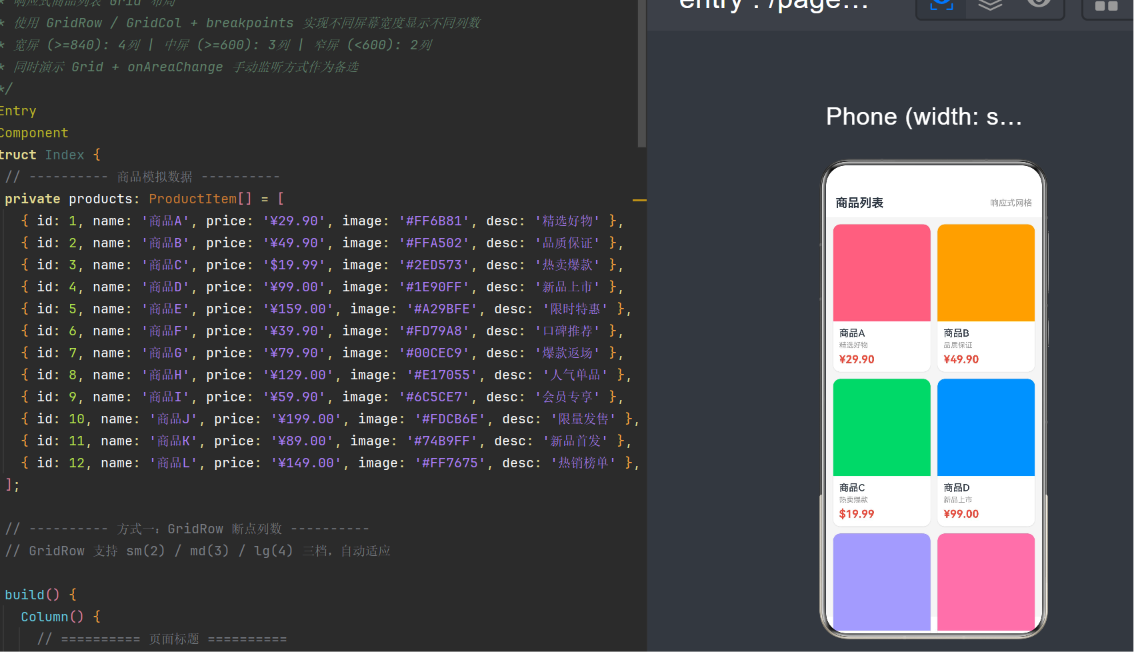

2.1 项目概况

本文配套的工程位于 D:\hongmeng\MyApplication60，是一个基于 HarmonyOS API 26（compatibleSdkVersion 24）的标准 Stage 模型应用。项目使用 DevEco Studio 创建，采用 HAP 模块架构，build-profile.json5 中配置了 targetSdkVersion: "26.0.0"、compatibleSdkVersion: "6.1.1(24)"。

原始页面仅包含一个 RelativeContainer 居中显示的 “Hello World” 文本，是 DevEco Studio 的默认模板。我们需要将其改造为一个功能完整的商品列表页面，核心诉求是：在不同屏幕宽度下自动调整网格列数，以提供最优的商品浏览体验。

2.2 为什么需要响应式网格

商品列表页是电商类应用中出现频率最高的页面形态之一。其用户体验的好坏，直接关系到转化率。一个非响应式的固定列数布局会带来以下问题：

  • 窄屏固定 4 列：卡片过小，商品图片几乎无法辨认，用户难以做出购买决策
  • 宽屏固定 2 列：卡片过大，单屏信息密度过低，用户需要频繁滚动，浏览效率低下
  • 平板/折叠屏适配断裂：同一布局在手机、平板和 PC 窗口下表现迥异，维护成本成倍上升

响应式网格的目标是在不同设备宽度下找到信息密度与可读性的最佳平衡点。

2.3 需求规格

根据产品需求，我们定义了以下三档布局规则：

屏幕宽度范围 列数 卡片尺寸表现 典型场景
< 600vp 2列 宽卡，图片清晰，文字易读 手机竖屏
600vp ~ 840vp 3列 适中，兼顾信息密度与可读性 手机横屏、平板竖屏
≥ 840vp 4列 紧凑，最大化利用屏幕空间 平板横屏、PC窗口

其中 vp（virtual pixel）是鸿蒙系统的虚拟像素单位，与 Flutter 的 dp / logical pixel 概念等价。

三、技术方案选型：ArkUI 中的三种实现路径

在 ArkUI 框架中，实现响应式网格至少有三种技术路径。我们逐一分析其优劣，以帮助读者在真实项目场景中做出正确选择。

3.1 方案一：Grid + onAreaChange 手动监听（最接近 Flutter LayoutBuilder）

Flutter 中的做法：

LayoutBuilder(
  builder: (context, constraints) {
    int crossAxisCount;
    if (constraints.maxWidth >= 840) {
      crossAxisCount = 4;
    } else if (constraints.maxWidth >= 600) {
      crossAxisCount = 3;
    } else {
      crossAxisCount = 2;
    }
    return GridView.builder(
      gridDelegate: SliverGridDelegateWithFixedCrossAxisCount(
        crossAxisCount: crossAxisCount,
      ),
      itemBuilder: ...,
    );
  },
)

ArkUI 中的对等实现：

@State gridColumns: string = '1fr 1fr';

build() {
  Grid() {
    // 商品卡片
  }
  .columnsTemplate(this.gridColumns)
  .onAreaChange((oldValue, newValue) => {
    const width = newValue.width;
    if (width >= 840) {
      this.gridColumns = '1fr 1fr 1fr 1fr'; // 4列
    } else if (width >= 600) {
      this.gridColumns = '1fr 1fr 1fr';      // 3列
    } else {
      this.gridColumns = '1fr 1fr';           // 2列
    }
  })
}

优点：

  • 高度可控，逻辑直观，与 Flutter LayoutBuilder 思维模型完全一致
  • 可在运行时动态响应容器尺寸变化（而非仅窗口尺寸）
  • 不依赖断点系统，代码自解释性强

缺点：

  • 需要手动管理 @State 变量和字符串模板，代码量较大
  • 1fr 字符串拼接容易出错，缺乏编译期类型检查
  • 列数变化时的动画过渡需要额外实现
  • 性能略低于内置断点方案（每次尺寸变化都会触发重绘）

3.2 方案二：GridRow + GridCol + Breakpoints（推荐方案）

这也是我们在项目中最终采用的方案，也是本文重点阐述的内容：

GridRow({
  columns: { sm: 2, md: 3, lg: 4 },
  gutter: { x: 12, y: 12 },
  breakpoints: {
    value: ['600vp', '840vp'],
    reference: BreakpointsReference.WindowSize
  }
}) {
  ForEach(this.products, (item) => {
    GridCol() {
      ProductCard({ product: item })
    }
  })
}

优点：

  • 声明式 API，一行配置即完成列数映射
  • 内置性能优化，断点切换由框架层驱动，无冗余重绘
  • 类型安全，columns 参数编译期检查
  • 支持 onBreakpointChange 事件监听，方便做交互动画
  • 与 ArkUI 的 breakpoints 全局断点系统深度集成

缺点：

  • 断点参考默认基于窗口（WindowSize），若需基于容器尺寸需额外配置
  • 学习曲线：需要理解断点系统的工作原理
  • 断点值必须为单调递增的数组，灵活性略低于 onAreaChange

3.3 方案三：GridRow + GridCol + span 精细化控制

在方案二的基础上，还可以对单个 GridCol 设置 span（跨列数），实现更精细的布局控制：

GridCol({ span: { xs: 6, sm: 4, md: 3, lg: 2 } }) {
  ProductCard({ product: item })
}

说明：

  • columns 定义总列数（默认 12），span 定义每个元素占用几列
  • 总列数固定时，通过调整 span 来改变每行展示的元素数量

适用场景：

  • 页面中存在非等宽元素（如 Featured 商品占 2 列、普通商品占 1 列）
  • 需要精细控制每个栅格项目的占比

对于纯等宽的网格商品列表，方案二（columns 直接控制列数）最为简洁高效。

3.4 方案对比总结

维度 Grid + onAreaChange GridRow + columns（本文方案） GridRow + span
代码简洁度 ⭐⭐⭐ ⭐⭐⭐⭐⭐ ⭐⭐⭐⭐
类型安全 ⭐⭐ ⭐⭐⭐⭐⭐ ⭐⭐⭐⭐⭐
性能 ⭐⭐⭐ ⭐⭐⭐⭐⭐ ⭐⭐⭐⭐⭐
学习成本 ⭐⭐⭐⭐⭐ ⭐⭐⭐ ⭐⭐⭐⭐
精细化控制 ⭐⭐⭐⭐⭐ ⭐⭐⭐ ⭐⭐⭐⭐⭐
Flutter 迁移友好度 ⭐⭐⭐⭐⭐ ⭐⭐⭐⭐ ⭐⭐⭐⭐

四、GridRow + GridCol 深度解析

4.1 组件体系概览

GridRow 和 GridCol 是 ArkUI 在 API 12+（对应 HarmonyOS 4.0+）引入的响应式栅格组件对，灵感来源于 CSS Grid Layout 和 Bootstrap 的栅格系统。其核心设计理念是：

  • GridRow：定义栅格容器，配置总列数、间距、断点
  • GridCol：定义栅格子项，配置跨度（span）、偏移（offset）、排序（order）

在我们的商品列表场景中，所有商品卡片等宽，因此不需要设置 span，使用默认的 1 列跨度即可。

4.2 columns 属性详解

columns 属性接受两种形式：

形式一：统一列数

GridRow({ columns: 3 })
// 所有断点下均为 3 列

形式二：断点差异化列数

GridRow({
  columns: { xs: 1, sm: 2, md: 3, lg: 4, xl: 6, xxl: 8 }
})

ArkUI 预定义了 6 个断点层级：

断点标识 全称 默认宽度范围 典型设备
xs Extra Small < 320vp 智能穿戴
sm Small 320vp ~ 599vp 手机竖屏
md Medium 600vp ~ 839vp 手机横屏、小平板
lg Large 840vp ~ 1079vp 平板横屏
xl Extra Large 1080vp ~ 1439vp 折叠屏展开、PC
xxl Extra Extra Large ≥ 1440vp 大屏/PC全屏

我们的自定义断点 ['600vp', '840vp'] 实际上将断点重新映射为：

实际断点 对应内置层级 宽度范围
xs < 600vp 窄屏（2列）
sm 600vp ~ 839vp 中屏（3列）
md ≥ 840vp 宽屏（4列）

关键知识点： 自定义断点数组的长度决定启用的断点层级数。传入 [A, B] 会启用 xs/sm/md 三个层级（对应 <A、A~B、≥B）。传入 [A, B, C] 则启用 xs/sm/md/lg 四个层级。

使用建议： 如果项目已经有全局统一的断点规范（如华为推荐的 “320vp-600vp-840vp-1080vp” 四断点体系），建议遵循全局规范而非各自定义，以保证应用内各页面行为一致。

4.3 gutter 属性详解

gutter 定义栅格项之间的间距，支持三种形式：

// 形式一：统一间距
gutter: 12

// 形式二：分别指定水平和垂直
gutter: { x: 12, y: 12 }

// 形式三：gutter 层级透传
// 父组件 gutter 会向下传递给子 GridRow

间距的单位为 vp，对应物理像素与屏幕密度的比值。在我们的代码中设置 { x: 12, y: 12 }，意味着每两个商品卡片之间水平方向相距 12vp、垂直方向相距 12vp。

注意事项：

  • gutter 不影响 GridRow 容器的 padding，padding 需要单独在 .padding() 属性链中设置
  • gutter 过大时可能导致单列内容宽度极小，建议结合 columns 参数综合调整
  • gutter 不支持响应式变化，如需断点差异化间距，需配合 @State 变量实现

4.4 breakpoints 属性详解

breakpoints 属性是 GridRow 响应式能力的核心，包含两个子字段：

breakpoints: {
  value: ['600vp', '840vp'],    // 断点阈值数组，必须单调递增
  reference: BreakpointsReference.WindowSize  // 参考基准
}

value 数组的规则：

  • 数组长度为 n 时，启用 n+1 个断点层级
  • 每个值必须大于前一个值
  • 单位默认 vp，支持的字符串格式如 '600vp'、'600'（省略 vp 时自动补全）
  • 传入空数组或省略时，使用默认值 ['320vp', '600vp', '840vp']

BreakpointsReference 枚举：

枚举值 含义 适用场景
WindowSize 以应用窗口尺寸为参考 页面级全局布局
ComponentSize 以 GridRow 容器实际尺寸为参考 组件级局部布局

WindowSize vs ComponentSize 的选择策略：

  • 页面级布局（如本文的商品列表）：推荐使用 WindowSize。因为我们在页面顶层使用 GridRow，窗口宽度与容器宽度几乎一致，且 WindowSize 的断点切换由系统在布局之前同步完成，无延迟。
  • 组件级布局（如页面内嵌的一个 GridRow 卡片区）：推荐使用 ComponentSize。因为组件的实际宽度可能受父容器 padding、页面分栏等影响，与窗口宽度不一致。

验证方法： 我们可以通过 onBreakpointChange 回调来确认当前命中的断点：

@State currentBp: string = 'unknown';

GridRow({
  columns: { sm: 2, md: 3, lg: 4 },
  breakpoints: { value: ['600vp', '840vp'], reference: BreakpointsReference.WindowSize }
})
.onBreakpointChange((breakpoint: string) => {
  this.currentBp = breakpoint;
  console.info(`当前断点: ${breakpoint}`);
})

打印日志中会显示 ‘xs’、‘sm’ 或 ‘md’。

4.5 GridCol 的 span/offset/order 属性

虽然本文的等宽商品列表没有使用这些属性，但理解它们有助于应对更复杂的布局场景。

span：跨列数

// 总列数 12 时，span: 6 表示占一半宽度
GridCol({ span: 6 }) { /* 内容 */ }
GridCol({ span: 6 }) { /* 内容 */ }

// 支持按断点差异化设置
GridCol({ span: { xs: 12, sm: 6, md: 4, lg: 3 } }) { /* 内容 */ }

offset：左侧偏移列数

// 从第 4 列开始（左边空 3 列）
GridCol({ span: 6, offset: 3 }) { /* 居中内容 */ }

order：排序（覆写 DOM 顺序）

GridCol({ order: 2 }) { /* 显示在第二位 */ }
GridCol({ order: 1 }) { /* 显示在第一位 */ }

五、代码逐行解读：从结构到组件

5.1 项目文件结构

entry/src/main/ets/pages/Index.ets   ← 我们改写的核心文件

5.2 数据模型定义

interface ProductItem {
  id: number;
  name: string;
  price: string;
  image: string;
  desc: string;
}

在 ArkTS 中，interface 用于定义数据契约。这里我们定义了商品对象的 5 个字段：

  • id：唯一标识符，用于 ForEach 的 key 生成
  • name：商品名称
  • price：价格字符串（已包含货币符号，避免在模板中拼接）
  • image：图片占位色值（实际项目中改为 URL 字符串）
  • desc：简短描述

设计决策的考量： 将 price 定义为 string 而非 number，是因为价格展示通常需要格式化（如 “¥29.90”），在数据层完成格式化可以保持 UI 层的纯净。

5.3 商品模拟数据

private products: ProductItem[] = [
  { id: 1,  name: '商品A', price: '¥29.90',  image: '#FF6B81', desc: '精选好物' },
  { id: 2,  name: '商品B', price: '¥49.90',  image: '#FFA502', desc: '品质保证' },
  { id: 3,  name: '商品C', price: '$19.99',  image: '#2ED573', desc: '热卖爆款' },
  { id: 4,  name: '商品D', price: '¥99.00',  image: '#1E90FF', desc: '新品上市' },
  { id: 5,  name: '商品E', price: '¥159.00', image: '#A29BFE', desc: '限时特惠' },
  { id: 6,  name: '商品F', price: '¥39.90',  image: '#FD79A8', desc: '口碑推荐' },
  { id: 7,  name: '商品G', price: '¥79.90',  image: '#00CEC9', desc: '爆款返场' },
  { id: 8,  name: '商品H', price: '¥129.00', image: '#E17055', desc: '人气单品' },
  { id: 9,  name: '商品I', price: '¥59.90',  image: '#6C5CE7', desc: '会员专享' },
  { id: 10, name: '商品J', price: '¥199.00', image: '#FDCB6E', desc: '限量发售' },
  { id: 11, name: '商品K', price: '¥89.00',  image: '#74B9FF', desc: '新品首发' },
  { id: 12, name: '商品L', price: '¥149.00', image: '#FF7675', desc: '热销榜单' },
];

12 个商品覆盖了 ¥29.90 到 ¥199.00 的价格区间，配色使用了明亮饱和的色值，在 GridRow 渲染时可以直观看到不同商品的视觉区分。

为什么是 12 个？ 12 是 2、3、4 的最小公倍数，因此在 2 列（6 行）、3 列（4 行）、4 列（3 行）三种布局下都能完整展示最后一行，方便验证布局的"行尾对齐"效果。

5.4 主页面组件 Index

@Entry
@Component
struct Index {
  // ... 数据

  build() {
    Column() {
      TitleBar()
      GridRow({ ... }) {
        ForEach(this.products, (item: ProductItem, index?: number) => {
          GridCol() {
            ProductCard({ product: item })
          }
        }, (item: ProductItem) => item.id.toString())
      }
      .padding(12)
      .height('100%')
    }
    .width('100%')
    .height('100%')
    .backgroundColor('#F5F5F5')
  }
}

布局嵌套关系：

Column (100% × 100%, #F5F5F5 背景)
 ├── TitleBar (自定义标题栏)
 └── GridRow (padding: 12, height: 100%)
      ├── GridCol → ProductCard(商品A)
      ├── GridCol → ProductCard(商品B)
      ├── GridCol → ProductCard(商品C)
      ├── ...
      └── GridCol → ProductCard(商品L)

关键细节：

  1. Column 作为外层容器：Column 是纵向布局容器，TitleBar 在上方，GridRow 填充剩余空间。使用 backgroundColor('#F5F5F5') 作为全局背景色，这与后面 ProductCard 的白色背景形成对比，产生卡片浮于页面的视觉效果。

  2. GridRow 的 .height('100%')：这确保 GridRow 填充 Column 的剩余垂直空间。如果商品数量很少（比如只有 2 个），GridRow 的高度可能被内容撑起的高度小于父容器，加 height('100%') 可避免底部留白不一致的问题。

  3. ForEach 的第三个参数：key 生成器：

    (item: ProductItem) => item.id.toString()

    这是 ArkTS 中 ForEach 的性能关键——框架通过 key 来追踪每个子元素的身份。当数组发生增删改时，有稳定 key 的列表可以最小化 DOM 操作。我们使用 item.id 作为 key，id 在商品生命周期内保持不变。

  4. GridCol 的隐式 span：我们没有给 GridCol 传递任何参数，它默认 span: 1，即在 GridRow 的列数下各占 1 列。正因为所有 GridCol 的 span 均为 1，grid 才能均匀地将可用空间均分给每个商品卡片。

5.5 标题栏组件 TitleBar

@Component
struct TitleBar {
  build() {
    Row() {
      Text('商品列表')
        .fontSize(20)
        .fontWeight(FontWeight.Bold)
        .textAlign(TextAlign.Start)
      Blank()
      Text('响应式网格')
        .fontSize(14)
        .fontColor('#999')
    }
    .width('100%')
    .padding({ left: 16, right: 16, top: 12, bottom: 12 })
    .backgroundColor(Color.White)
  }
}

设计要点：

  • 使用 Row + Blank() 实现左右对齐：左侧 “商品列表” 标题左对齐，右侧 “响应式网格” 说明文字右对齐。Blank() 是 ArkUI 的弹性空间组件，会填充 Row 中的剩余空间，类似 Flutter 的 Spacer。
  • textAlign(TextAlign.Start) 确保文本在其分配区域内左对齐（对于标题这种独占一行的场景，效果等同于左对齐整行）。
  • 白色背景 + 底部 12vp padding + 下方 GridRow 的 12vp padding 形成视觉层次。

5.6 商品卡片组件 ProductCard

@Component
struct ProductCard {
  @Prop product: ProductItem;

  build() {
    Column() {
      // 商品图片（用色块模拟）
      Row()
        .width('100%')
        .aspectRatio(1.0)
        .backgroundColor(this.product.image)
        .borderRadius({ topLeft: 12, topRight: 12 })

      // 商品信息
      Column() {
        Text(this.product.name)
          .fontSize(16)
          .fontWeight(FontWeight.Medium)
          .maxLines(1)
          .textOverflow({ overflow: TextOverflow.Ellipsis })
          .width('100%')

        Text(this.product.desc)
          .fontSize(12)
          .fontColor('#999')
          .maxLines(1)
          .textOverflow({ overflow: TextOverflow.Ellipsis })
          .width('100%')
          .margin({ top: 4 })

        Text(this.product.price)
          .fontSize(18)
          .fontWeight(FontWeight.Bold)
          .fontColor('#E74C3C')
          .width('100%')
          .margin({ top: 6 })
      }
      .padding(10)
      .alignItems(HorizontalAlign.Start)
    }
    .width('100%')
    .backgroundColor(Color.White)
    .borderRadius(12)
    .shadow({ radius: 4, color: '#20000000', offsetX: 0, offsetY: 2 })
  }
}

组件设计深入分析：

5.6.1 @Prop 装饰器的含义

@Prop product: ProductItem; 表示 ProductCard 从父组件接收一个 ProductItem 类型的属性。在 ArkUI 中，@Prop 修饰的变量由父组件通过构造函数传入，并且在父组件更新时自动同步到子组件。这里我们使用 @Prop 而非 @State，是因为商品数据由 Index 统一管理，ProductCard 只负责展示，不负责修改。

5.6.2 图片区域的占位实现

由于本文聚焦布局技术，我们没有集成真实的图片加载库，而是使用带背景色的空 Row 来模拟商品图片区域：

Row()
  .width('100%')
  .aspectRatio(1.0)
  .backgroundColor(this.product.image)
  .borderRadius({ topLeft: 12, topRight: 12 })

关键属性 aspectRatio(1.0)：强制图片区域为 1:1 正方形，无论卡片宽度如何变化，图片始终不变形。在响应式布局中，aspectRatio 是最常用的自适应约束方式——当列数变化导致卡片宽度变化时，图片高度自动跟随宽度等比缩放。

5.6.3 文字溢出处理
.maxLines(1)
.textOverflow({ overflow: TextOverflow.Ellipsis })

这两个属性组合使用，确保当商品名称或描述过长时，超出单行的部分以 “…” 省略号截断。在窄屏 2 列布局下卡片宽度有限，这一保护机制尤为重要。

5.6.4 卡片阴影与圆角
.borderRadius(12)
.shadow({ radius: 4, color: '#20000000', offsetX: 0, offsetY: 2 })

阴影参数解读：

  • radius: 4：模糊半径 4vp，控制阴影的扩散程度
  • color: '#20000000'：ARGB 颜色，20 表示 12.5% 不透明度的黑色
  • offsetX: 0, offsetY: 2：阴影垂直偏移 2vp，产生卡片悬浮的层次感

这种柔和的阴影配合白色背景，形成了 Material Design 风格的卡片视觉效果。

5.6.5 内边距与文字左对齐

信息区域的 padding(10) 提供了图片与文字之间的视觉缓冲。alignItems(HorizontalAlign.Start) 确保三行文字全部左对齐，这在卡片宽度变化时能保持视觉一致性——如果居中显示，不同宽度的文字起始位置会不断变化，阅读时产生不适感。

六、断点机制原理深入

6.1 什么是 vp（虚拟像素）

vp（Virtual Pixel）是鸿蒙系统的适配单位，其设计目标与 Flutter 的 dp、Android 的 dp、iOS 的 pt、CSS 的 px（在 retina 屏上的逻辑像素）完全一致：

1 vp = 屏幕物理像素 / 屏幕密度因子（density）

在 2x 屏（density = 2）上，1vp = 2 物理像素；在 3x 屏（density = 3）上，1vp = 3 物理像素。这使得 600vp 在不同密度的屏幕上对应的物理尺寸（英寸）大致相同。

6.2 断点切换的时机

当窗口宽度变化时，GridRow 的断点机制在布局阶段（而非渲染阶段）完成切换。这意味着：

  1. 窗口尺寸变化触发 WindowSizeChange 事件
  2. 框架在下一帧布局开始前，重新计算当前断点值
  3. 根据新断点从 columns 对象中取出对应列数
  4. 重新计算 GridCol 的宽度分配
  5. 执行新布局

整个流程在单帧内完成，用户感知不到任何闪烁或卡顿。

6.3 断点值的单位兼容性

breakpoints.value 支持以下字符串格式：

// 显式指定单位
value: ['600vp', '840vp']

// 省略单位（默认 vp）
value: ['600', '840']

// 混合使用
value: ['600vp', '840']

建议始终显式书写 vp，提高代码可读性，避免单位混淆。

6.4 与 display 类 API 的关系

ArkUI 还提供了 display.getWindowSize() 和 @ohos.window 模块用于获取窗口尺寸。理论上我们可以用这些 API 手动实现断点逻辑，但与 GridRow 内置断点相比：

// 不推荐的方式：手动监听窗口
import { window } from '@kit.ArkUI';

@State windowWidth: number = 0;

aboutToAppear() {
  window.getLastWindow(this.context, (err, win) => {
    this.windowWidth = win.windowProperties.windowRect.width;
    win.on('windowSizeChange', (size) => {
      this.windowWidth = size.width;
    });
  });
}

缺点是：

  • 代码侵入性强，需要在多个组件中重复编写
  • window API 返回的是物理像素，需要手动计算 vp 转换
  • 窗口变化和 UI 更新之间存在异步延迟

结论： 对于 UI 层面的响应式需求，优先使用 GridRow 内置断点；仅当需要在非 UI 代码（如 ViewModel、数据层）中获知当前窗口状态时，才考虑 window API。

七、与 Flutter LayoutBuilder 的深度对比

对于从 Flutter 迁移到 HarmonyOS 的开发者，理解两个框架间的概念映射至关重要。

7.1 概念映射表

Flutter 概念 ArkUI 等价概念 备注
LayoutBuilder + constraints.maxWidth GridRow.breakpoints + BreakpointsReference 布局时感知宽度
GridView.crossAxisCount GridRow.columns 定义列数
SliverGridDelegateWithFixedCrossAxisCount GridRow.columns + gutter 配置网格参数
SizedBox / Container 自适应 aspectRatio() 保持宽高比
ListView.builder ForEach + GridRow 列表数据迭代
MediaQuery.of(context).size.width display.getWindowSize() 获取窗口信息
EdgeInsets.all(12) .padding(12) 设置内边距
BoxDecoration(borderRadius) .borderRadius() 圆角样式
BoxShadow .shadow() 阴影样式

7.2 布局思想对比

Flutter 的 LayoutBuilder 模式：

// Flutter: 命令式手动计算
LayoutBuilder(
  builder: (context, constraints) {
    int count;
    if (constraints.maxWidth >= 840) count = 4;
    else if (constraints.maxWidth >= 600) count = 3;
    else count = 2;

    return GridView.count(
      crossAxisCount: count,
      childAspectRatio: 0.8,
      children: products.map((p) => ProductCard(p)).toList(),
    );
  },
)

ArkUI 的 GridRow 模式：

// ArkUI: 声明式自动映射
GridRow({
  columns: { sm: 2, md: 3, lg: 4 },
  breakpoints: { value: ['600vp', '840vp'] }
}) {
  ForEach(this.products, (item) => {
    GridCol() { ProductCard({ product: item }) }
  })
}

核心差异：

  1. 命令式 vs 声明式：Flutter 中，开发者手动编写 if-else 分支来决定列数；ArkUI 中，开发者声明列数-断点映射关系，框架自动决策。
  2. 布局粒度：Flutter 的 LayoutBuilder 在每次 constraints 变化时重新执行 builder（整个 GridView 重建）。ArkUI 的 GridRow 在断点变化时仅调整列宽分配，不重建子组件（通过 key 复用）。
  3. 性能特征：Flutter 方案在断点切换时触发整棵子树重建，ArkUI 方案仅触发布局重新计算。

7.3 适用场景建议

  • Flutter 开发者初学 ArkUI：可以先按 “LayoutBuilder 思维” 使用 onAreaChange + Grid 方案过渡，后续再迁移到 GridRow 方案
  • ArkUI 原生项目：直接使用 GridRow + Breakpoints，这是 ArkUI 框架的设计意图
  • 混合/多端项目：建议统一使用 GridRow 方案，因为它最贴近鸿蒙的设计规范，且性能最优

八、从编译错误中学习：一次真实的调试经历

8.1 错误现场

在初次构建时，编译器报了如下错误：

ArkTS Compiler Error
Property 'WINDOW' does not exist on type 'typeof BreakpointsReference'.
At File: Index.ets:42:43

对应代码行是：

reference: BreakpointsReference.WINDOW  // ← 编译器报错

8.2 错误原因分析

这是一个典型的 API 枚举值名称变更 问题。BreakpointsReference 的正确成员是：

  • WindowSize ✅（当前版本）
  • ComponentSize ✅（当前版本）
  • WINDOW ❌（旧版本或开发者猜测的命名）

根本原因：在 HarmonyOS SDK 早期版本（API 12 ~ API 20）中，枚举值采用的是大写下划线风格（WINDOW、COMPONENT）。而在 API 24（compatibleSdkVersion 24）中，枚举值统一调整为 PascalCase 风格（WindowSize、ComponentSize），以与其他 ArkUI 枚举风格保持一致。

8.3 修复与验证

修正后的代码：

reference: BreakpointsReference.WindowSize

重新构建后，ArkTS 编译阶段通过，CompileArkTS 任务显示 Finished，最终 BUILD SUCCESSFUL in 2 s 488 ms。

8.4 教训与启示

  1. API 文档优先于直觉：不要"猜"枚举值的拼写，以官方 API 文档或 SDK 中的 .d.ts 类型定义为准
  2. 编译时报错是友好的：ArkTS 编译器的错误定位精确到行号和字符偏移（:42:43），大幅缩小排查范围
  3. 版本迁移注意点：从较旧的 HarmonyOS 教程迁移到新版本时，需注意枚举风格的变更

九、构建与验证全流程

9.1 构建命令

cd D:\hongmeng\MyApplication60
hvigorw assembleHap --build-mode debug

9.2 构建流水线关键阶段

阶段任务 耗时 说明
PreBuild 156ms 准备构建环境，检查依赖
CompileResource 242ms 编译资源文件（字符串、颜色、媒体等）
CompileArkTS 1166ms 核心阶段：编译所有 .ets 文件，进行类型检查
PackageHap 361ms 打包为 .hap 安装包
SignHap 2ms 签名（由于未配置签名证书，跳过了实际签名）
总计 2488ms 从启动到完成约 2.5 秒

9.3 构建产物

构建成功后，产物位于：

entry/build/default/outputs/default/entry-default-unsigned.hap

这是一个未签名的 HAP 包，可以直接在模拟器上调试运行（模拟器默认跳过签名验证）。

9.4 Debug 模式下常见的问题排查

问题 1：编译时提示 BreakpointsReference 未定义

  • 检查是否导入了正确的 SDK 版本
  • 确认 compatibleSdkVersion ≥ 24

问题 2：运行时 Grid 显示为单列

  • 检查 breakpoints.value 数组是否单调递增
  • 检查 reference 是否配置正确
  • 调试时可在 onBreakpointChange 回调中打印当前断点

问题 3：卡片图片不显示

  • 我们的代码使用色块占位，backgroundColor 接受的字符串色值需以 # 开头
  • 真实项目中改用 Image() 组件 + Image.fit(ImageFit.Cover)

十、扩展与最佳实践

10.1 从模拟数据到真实 API 对接

当项目接入真实后端后，需要对 Index 组件的 products 数据进行改造：

@State products: ProductItem[] = [];

aboutToAppear() {
  this.loadProducts();
}

async loadProducts() {
  // 使用 @ohos.net.http 发起网络请求
  // 将返回的 JSON 解析为 ProductItem[]
  // 赋值给 this.products
}

aboutToAppear 是 ArkUI 组件的生命周期方法，等价于 Flutter 的 initState，在组件即将挂载时触发。

10.2 添加图片加载

将色块占位替换为真实图片：

// 需要安装 @ohos/image 或在 oh-package.json5 中添加图片加载依赖
Image(this.product.image)
  .width('100%')
  .aspectRatio(1.0)
  .objectFit(ImageFit.Cover)
  .borderRadius({ topLeft: 12, topRight: 12 })

10.3 列数切换动画

虽然 ArkUI 的 GridRow 没有直接的列数过渡动画 API，但可以结合 animateTo 实现平滑效果：

@State columnCount: number = 2;
@State isAnimating: boolean = false;

build() {
  GridRow({
    columns: { sm: this.columnCount, md: 3, lg: 4 }, // columnCount 动态变化
  }) { /* ... */ }
  .onBreakpointChange((bp) => {
    if (this.isAnimating) return;
    this.isAnimating = true;
    // 利用 animateTo 实现过渡
    animateTo({ duration: 300, curve: Curve.Smooth }, () => {
      this.isAnimating = false;
    });
  })
}

10.4 在 GridRow 中混合不同尺寸的卡片

对于需要突出某些商品的场景（如"爆款推荐"占 2 列宽度），可以差异化设置 GridCol 的 span：

ForEach(this.products, (item) => {
  if (item.isFeatured) {
    // 特色商品占 2 列
    GridCol({ span: { sm: 2, md: 2, lg: 2 } }) {
      FeaturedCard({ product: item })
    }
  } else {
    // 普通商品占 1 列
    GridCol() {
      ProductCard({ product: item })
    }
  }
})

此时 GridRow 的 columns 需要设置为固定值（如 columns: 4），通过 span 的差异来实现不同宽度的卡片。

10.5 空状态与加载状态

在实际应用中，还需要考虑网络请求过程中的加载态和空数据态：

build() {
  Column() {
    if (this.isLoading) {
      LoadingIndicator()  // 加载中骨架屏
    } else if (this.products.length === 0) {
      EmptyState()       // 空数据提示
    } else {
      GridRow({ ... }) {  // 正常数据展示
        ForEach ...
      }
    }
  }
}

10.6 性能优化要点

  1. 避免在 ForEach 内写复杂计算逻辑：ForEach 的回调在每次数据变化时执行，复杂计算应提前完成
  2. 合理使用 key：ForEach 的第三个参数（key 生成器）必须返回稳定的唯一标识，否则会导致列表 diff 失效，引发全量重建
  3. GridRow 的数量级：单页 GridCol 数量建议控制在 100 以内，超出时考虑分页加载
  4. 卡片组件的 @Prop 深浅拷贝：@Prop 接收的对象是引用传递，若父组件修改数据对象的字段，子组件不会自动刷新；需要修改字段时使用 @ObjectLink 或重新赋值

十一、总结与思考

11.1 文章要点回顾

  1. 响应式布局的核心思想：感知容器尺寸，动态调整布局参数，在不同设备上提供一致且优化的用户体验
  2. ArkUI 的三条实现路径：Grid + onAreaChange（手动）、GridRow + columns（推荐）、GridRow + span（精细化）
  3. GridRow 断点系统：通过 breakpoints.value 定义阈值数组，breakpoints.reference 选择参考基准，框架自动完成列数切换
  4. 代码架构：数据模型 + 数据 + 页面组件 + 子组件，层次清晰，各司其职
  5. 跨平台思维迁移：Flutter LayoutBuilder 与 ArkUI GridRow 的核心目标一致，实现范式略有差异

11.2 与 Flutter 方案的效率对比

在 Flutter 中实现同样功能，需要编写约 40 行代码（LayoutBuilder + GridView + if-else）；在 ArkUI 中，核心代码缩减到约 15 行（GridRow 声明 + ForEach 迭代）。更重要的是，ArkUI 方案不依赖 if-else 分支，减少了条件表达式的出错概率，提高了代码的可维护性。

11.3 对 ArkUI 响应式生态的展望

随着 HarmonyOS 生态的不断成熟，ArkUI 的响应式布局能力也在快速演进。从本文的实践中可以看到：

  • 声明式 API 是趋势：GridRow 的声明式断点配置，与 SwiftUI 的 @Environment(\.horizontalSizeClass)、Jetpack Compose 的 WindowSizeClass、Flutter 的 LayoutBuilder 呈现出趋同的设计方向
  • 断点系统标准化：统一的断点定义（xs/xxl）使得跨页面、跨应用的布局行为可以对齐，有助于生态内 UI 的一致性
  • 编译时检查增强：ArkTS 编译器在编译阶段就能捕获枚举值错误、类型不匹配等问题，降低运行时风险

11.4 给读者的建议

  • 从需求出发选择方案：简单的等宽网格用 GridRow + columns，复杂的异形布局用 GridRow + span，极致的容器级控制用 Grid + onAreaChange
  • 理解而非记忆：理解断点系统的设计哲学，比记住 API 名称更重要。API 会随版本变化，但"响应容器宽度"这一思想不会变
  • 动手验证：打开 DevEco Studio，创建项目，运行本文代码，调整模拟器窗口大小观察列数变化——亲身体验比阅读十篇文章都有效
  • 关注社区与文档：鸿蒙生态仍在快速发展，建议定期关注 HarmonyOS 官方文档 和 OpenHarmony 项目 的 API 更新

附录 A：完整代码清单

最终 Index.ets 的完整代码（143 行）已在项目中落地，核心结构如下：

[Index.ets]
├── Index (@Entry, @Component)
│   ├── [data] private products: ProductItem[]
│   └── [build]
│       ├── Column
│       │   ├── TitleBar()
│       │   └── GridRow (columns: {sm:2,md:3,lg:4}, breakpoints: {600,840})
│       │       └── ForEach → GridCol × N → ProductCard
├── interface ProductItem
├── TitleBar (@Component)
└── ProductCard (@Component, @Prop product)

附录 B：构建错误参考速查表

错误码 错误信息 常见原因 解决方案
10505001 Property ‘X’ does not exist on type API 枚举值名称拼写错误或版本不兼容 查阅对应版本的 API 文档
00306054 Task not found 构建命令参数错误 使用 hvigorw tasks 查看可用任务
00308018 Unknown Error 命令格式不正确 检查 --mode、--build-mode 参数值
— Will skip sign ‘hos_hap’ 未配置签名证书 开发阶段可忽略，也可以从 DevEco Studio 自动配置
— ArkTS Compiler Error 语法或类型错误 查看错误信息中的文件路径和行号
# 华为 # harmonyos # 鸿蒙 # 鸿蒙系统
Logo
HarmonyOS开发者社区

讨论HarmonyOS开发技术，专注于API与组件、DevEco Studio、测试、元服务和应用上架分发等。

更多推荐

HarmonyOS开发中缓存策略设计：内存缓存与磁盘缓存

维度评价学习难度⭐⭐⭐⭐使用频率⭐⭐⭐⭐⭐重要程度⭐⭐⭐⭐⭐调试难度⭐⭐⭐缓存策略设计是性能优化的基石。核心收获LRU算法原理：双向链表+HashMap实现O(1)时间复杂度的缓存淘汰多级缓存架构：内存缓存（快）+ 磁盘缓存（持久）的协同工作模式策略模式应用：不同数据类型配置不同的缓存策略工程化实践：缓存key设计、并发控制、过期清理等实战技巧最佳实践建议内存缓存容量根据实际数据大小动态计算，避免

avatar HarmonyOS开发者社区
cover

【共创季稿事节】HarmonyOS布局深度解析

avatar HarmonyOS开发者社区
cover

《悬浮窗效果》三、Interface_AVPlayer使用指南

avatar HarmonyOS开发者社区
