一、引言：为什么嵌入式系统必须"容错"

嵌入式系统一旦部署，往往运行在无人值守的环境中——深海探测器、卫星载荷、工业控制器、医疗设备。这些场景有一个共同特点：故障发生后，人类无法立即介入修复。一个内存泄漏可能在72小时后导致系统崩溃，一个传感器断线可能让整批产品报废，一次通信中断可能让自动驾驶汽车失去环境感知。

容错（Fault Tolerance）不是"让系统不出错"，而是"系统在出错时依然能交付确定性结果"。本文将围绕嵌入式系统的三大核心容错机制——心跳检测、冗余设计、故障切换——展开深度技术剖析，并结合 HarmonyOS 生态给出可落地的工程实现。

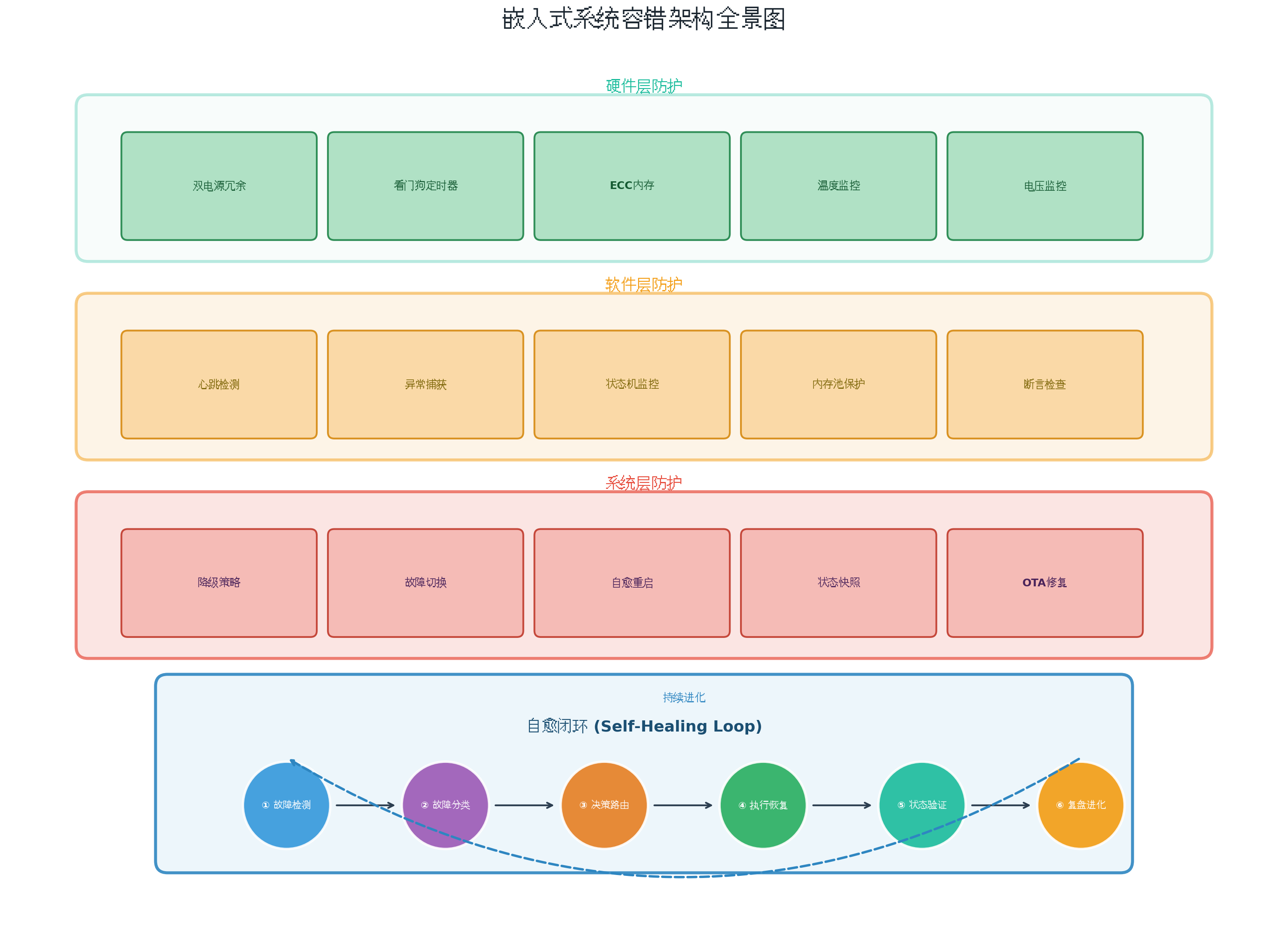

二、容错架构全景：从硬件到软件的三层防护

2.1 三层防护体系

在这里插入图片描述

嵌入式容错架构通常分为三个层次：

硬件层防护（最底层）：

双电源冗余：主电源 + 备份电源，电压监控自动切换
看门狗定时器（WDT）：独立硬件定时器，系统卡死时强制复位
ECC 内存：自动纠正单比特错误，检测双比特错误
温度/电压监控：实时监测环境异常，触发保护动作

软件层防护（中间层）：

心跳检测：节点间周期性通信，检测存活状态
异常捕获：try-catch（C++）或错误码链式传递（C）
状态机监控：有限状态机（FSM）校验非法状态迁移
内存池保护：预分配内存池，避免运行时碎片和泄漏

系统层防护（最高层）：

降级策略：资源不足时裁剪非核心功能
故障切换：主节点故障时备节点毫秒级接管
自愈重启：检测到异常后自动重启并恢复状态
状态快照：定期保存关键上下文，支持断点续执行
OTA 修复：远程推送补丁，无需现场维护

这三层防护构成"纵深防御"体系：硬件层处理物理故障，软件层处理逻辑错误，系统层处理系统性失效。任何一层被突破，下一层立即接管。

三、心跳检测：分布式系统的"生命线"

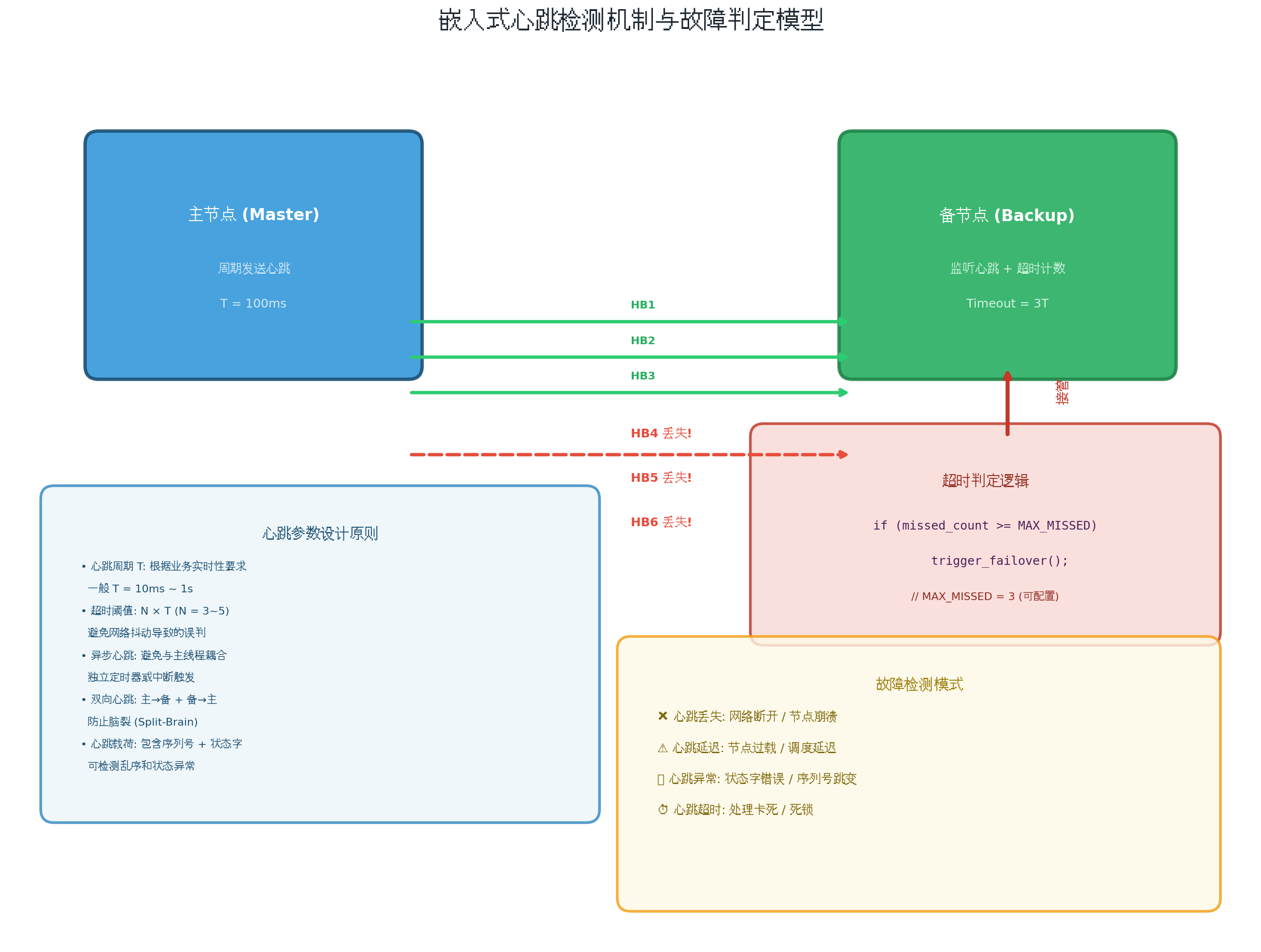

3.1 心跳机制原理

在这里插入图片描述

心跳检测是嵌入式分布式系统中最基础的故障检测手段。其核心逻辑非常简单：节点 A 周期性向节点 B 发送"我还活着"的信号，节点 B 如果在约定时间内未收到信号，则判定节点 A 故障。

但"简单"不等于"容易做好"。一个工业级的心跳机制需要考虑以下设计要点：

心跳周期设计：

周期过短：增加网络负载和 CPU 开销
周期过长：故障检测延迟大，切换不及时
经验公式：T_heartbeat = min(业务实时性要求 / 10, 1000ms)

超时阈值设计：

单次丢失即判定故障？→ 网络抖动导致误判
连续丢失 10 次才判定？→ 故障检测延迟 10 秒
推荐策略：Timeout = 3 × T_heartbeat，连续丢失 3 次触发切换

双向心跳：

单向心跳（主→备）存在"脑裂"风险：主节点网络断开但仍在运行，备节点接管，两个节点同时服务
解决方案：双向心跳 + 第三方仲裁节点，或采用"令牌环"机制

3.2 代码实现：嵌入式心跳检测框架

/* heartbeat.h - 嵌入式心跳检测框架 */
#ifndef HEARTBEAT_H
#define HEARTBEAT_H

#include <stdint.h>
#include <stdbool.h>
#include <time.h>

/* 心跳配置参数 */
typedef struct {
    uint32_t period_ms;          /* 心跳发送周期 */
    uint32_t timeout_ms;         /* 超时判定阈值 */
    uint8_t  max_missed;        /* 最大允许丢失次数 */
    uint8_t  payload_size;      /* 心跳载荷大小 */
} HeartbeatConfig_t;

/* 心跳状态 */
typedef enum {
    HB_STATE_UNKNOWN = 0,       /* 初始状态 */
    HB_STATE_ALIVE,             /* 节点存活 */
    HB_STATE_DEGRADED,          /* 响应延迟 */
    HB_STATE_LOST,              /* 心跳丢失 */
    HB_STATE_FAILED             /* 判定故障 */
} HeartbeatState_t;

/* 心跳上下文 */
typedef struct {
    HeartbeatConfig_t config;
    HeartbeatState_t  state;
    uint32_t          last_seq;      /* 上次接收的序列号 */
    uint32_t          last_rx_time;  /* 上次接收时间戳 */
    uint8_t           missed_count;  /* 连续丢失计数 */
    uint32_t          rx_latency_ms; /* 接收延迟 */
    void             *user_data;     /* 用户私有数据 */
} HeartbeatContext_t;

/* API 接口 */
int Heartbeat_Init(HeartbeatContext_t *ctx, const HeartbeatConfig_t *cfg);
int Heartbeat_Send(HeartbeatContext_t *ctx, const uint8_t *payload, uint8_t len);
int Heartbeat_Receive(HeartbeatContext_t *ctx, const uint8_t *data, uint8_t len);
HeartbeatState_t Heartbeat_Check(HeartbeatContext_t *ctx);
int Heartbeat_GetStats(HeartbeatContext_t *ctx, uint32_t *rx_count,
                        uint32_t *tx_count, uint32_t *miss_count);

#endif /* HEARTBEAT_H */

/* heartbeat.c - 心跳检测实现 */
#include "heartbeat.h"
#include "platform_timer.h"  /* 平台定时器抽象 */

/* 心跳包格式 */
typedef struct __attribute__((packed)) {
    uint32_t seq;           /* 序列号，用于检测乱序和丢包 */
    uint32_t timestamp;     /* 发送时间戳 */
    uint16_t state_word;    /* 发送方状态字 */
    uint16_t crc16;         /* CRC校验 */
    uint8_t  payload[0];    /* 可变载荷 */
} HeartbeatPacket_t;

int Heartbeat_Init(HeartbeatContext_t *ctx, const HeartbeatConfig_t *cfg) {
    if (!ctx || !cfg) return -EINVAL;

    memset(ctx, 0, sizeof(HeartbeatContext_t));
    memcpy(&ctx->config, cfg, sizeof(HeartbeatConfig_t));
    ctx->state = HB_STATE_UNKNOWN;
    ctx->last_rx_time = Platform_GetTickMs();

    return 0;
}

int Heartbeat_Send(HeartbeatContext_t *ctx, const uint8_t *payload, uint8_t len) {
    if (!ctx) return -EINVAL;

    HeartbeatPacket_t pkt;
    static uint32_t seq_counter = 0;

    pkt.seq = ++seq_counter;
    pkt.timestamp = Platform_GetTickMs();
    pkt.state_word = GetSystemStateWord();  /* 获取当前系统状态 */
    pkt.crc16 = crc16_calculate((uint8_t*)&pkt, sizeof(pkt) - sizeof(pkt.crc16));

    /* 发送心跳包（通过CAN/ETH/UART等） */
    return Network_Send(&pkt, sizeof(pkt) + len);
}

int Heartbeat_Receive(HeartbeatContext_t *ctx, const uint8_t *data, uint8_t len) {
    if (!ctx || !data || len < sizeof(HeartbeatPacket_t)) return -EINVAL;

    HeartbeatPacket_t *pkt = (HeartbeatPacket_t*)data;

    /* CRC 校验 */
    uint16_t calc_crc = crc16_calculate(data, len - sizeof(pkt->crc16));
    if (calc_crc != pkt->crc16) {
        ctx->missed_count++;  /* 校验失败计为丢失 */
        return -ECRC;
    }

    /* 序列号检查：检测乱序 */
    if (pkt->seq <= ctx->last_seq && pkt->seq != 0) {
        /* 序列号回退，可能是网络重传或节点重启 */
        Log_Warn("Heartbeat sequence rollback: %u -> %u", ctx->last_seq, pkt->seq);
    }

    /* 计算接收延迟 */
    uint32_t now = Platform_GetTickMs();
    ctx->rx_latency_ms = now - pkt->timestamp;
    ctx->last_seq = pkt->seq;
    ctx->last_rx_time = now;
    ctx->missed_count = 0;  /* 收到有效心跳，重置丢失计数 */

    /* 根据延迟更新状态 */
    if (ctx->rx_latency_ms > ctx->config.period_ms * 2) {
        ctx->state = HB_STATE_DEGRADED;
    } else {
        ctx->state = HB_STATE_ALIVE;
    }

    /* 解析对端状态字，可触发联动响应 */
    ParsePeerState(pkt->state_word);

    return 0;
}

HeartbeatState_t Heartbeat_Check(HeartbeatContext_t *ctx) {
    if (!ctx) return HB_STATE_UNKNOWN;

    uint32_t now = Platform_GetTickMs();
    uint32_t elapsed = now - ctx->last_rx_time;

    if (elapsed > ctx->config.timeout_ms) {
        ctx->missed_count++;
        ctx->last_rx_time = now;  /* 重置计时，避免重复计数 */

        if (ctx->missed_count >= ctx->config.max_missed) {
            ctx->state = HB_STATE_FAILED;
            /* 触发故障切换回调 */
            OnPeerFailed(ctx);
        } else {
            ctx->state = HB_STATE_LOST;
        }
    }

    return ctx->state;
}

3.3 高级特性：自适应心跳

在资源受限或网络不稳定的环境中，固定周期的心跳可能不是最优解。自适应心跳根据网络状况动态调整周期：

/* 自适应心跳：根据网络质量动态调整 */
void Heartbeat_AdaptiveAdjust(HeartbeatContext_t *ctx) {
    /* 统计最近 10 个周期的平均延迟 */
    uint32_t avg_latency = CalculateAvgLatency(ctx, 10);

    if (avg_latency < ctx->config.period_ms / 2) {
        /* 网络状况良好，可降低心跳频率以节省资源 */
        ctx->config.period_ms = MIN(ctx->config.period_ms * 1.2, 5000);
        Log_Info("Heartbeat period increased to %u ms (good network)",
                 ctx->config.period_ms);
    }
    else if (avg_latency > ctx->config.period_ms * 1.5) {
        /* 网络状况变差，提高心跳频率以快速检测故障 */
        ctx->config.period_ms = MAX(ctx->config.period_ms * 0.8, 50);
        Log_Warn("Heartbeat period decreased to %u ms (poor network)",
                  ctx->config.period_ms);
    }

    /* 同步调整超时阈值 */
    ctx->config.timeout_ms = ctx->config.period_ms * 3;
}

四、冗余设计：用资源换可靠性

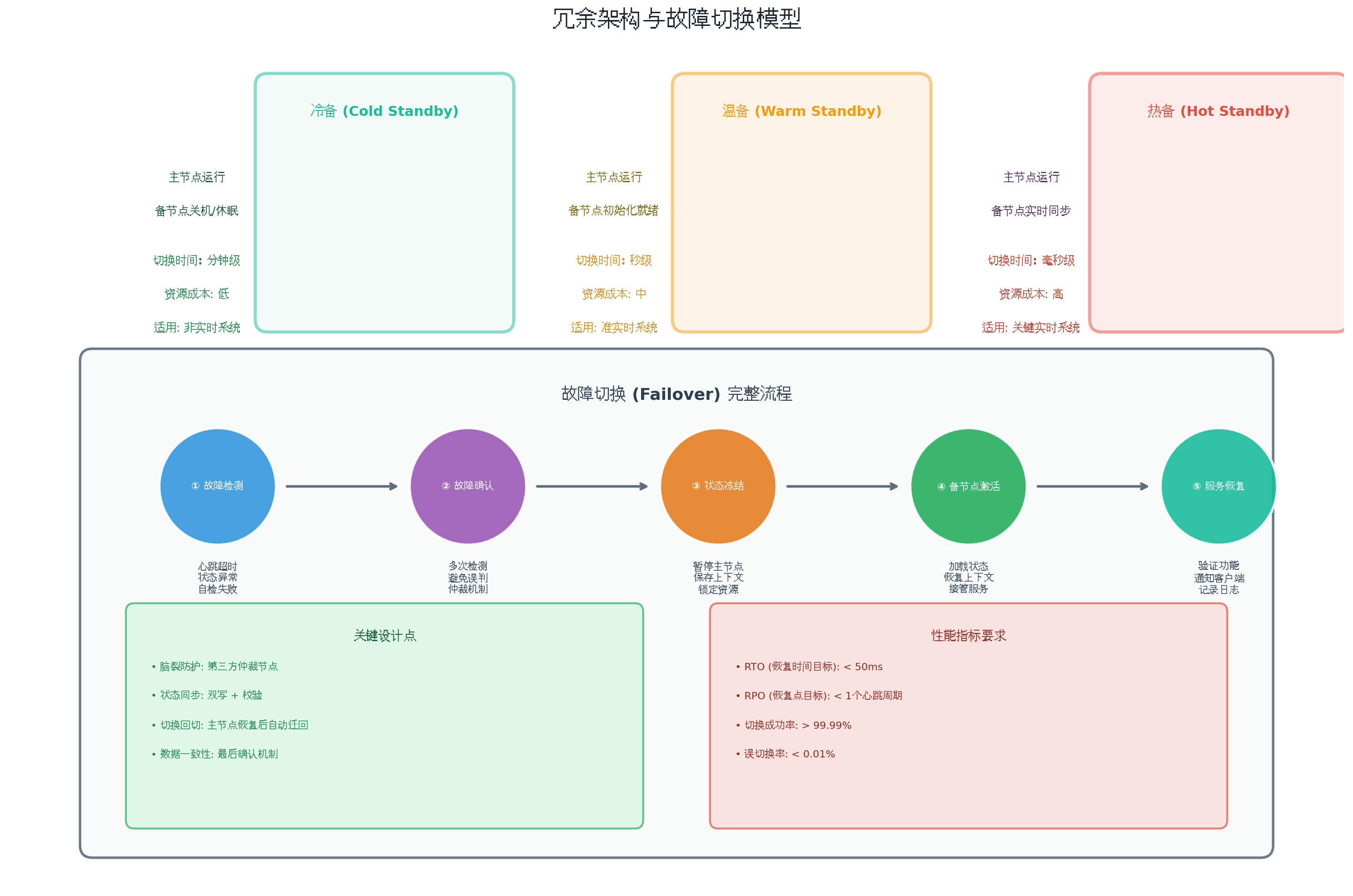

4.1 三种冗余模式

在这里插入图片描述

嵌入式系统的冗余架构有三种典型模式：

模式	切换时间	资源成本	数据一致性	适用场景
冷备 (Cold Standby)	分钟级	低	需全量同步	非实时系统、批处理
温备 (Warm Standby)	秒级	中	定期同步	准实时系统、Web服务
热备 (Hot Standby)	毫秒级	高	实时同步	关键实时系统、工业控制

对于 HarmonyOS 生态中的工业控制器、车载 ECU 等场景，热备是主流选择。热备的核心挑战在于状态同步和脑裂防护。

4.2 热备状态同步机制

/* hot_standby.h - 热备双机同步框架 */
#ifndef HOT_STANDBY_H
#define HOT_STANDBY_H

#include <stdint.h>
#include <stdbool.h>

/* 同步数据类型 */
typedef enum {
    SYNC_TYPE_STATE = 0,    /* 状态同步 */
    SYNC_TYPE_CONFIG,       /* 配置同步 */
    SYNC_TYPE_LOG,          /* 日志同步 */
    SYNC_TYPE_DATA          /* 业务数据同步 */
} SyncType_t;

/* 同步消息头 */
typedef struct __attribute__((packed)) {
    uint32_t sync_id;       /* 同步序列号 */
    uint32_t timestamp;     /* 时间戳 */
    SyncType_t type;        /* 数据类型 */
    uint16_t data_len;      /* 数据长度 */
    uint16_t crc16;         /* CRC校验 */
} SyncHeader_t;

/* 双机状态 */
typedef enum {
    ROLE_UNKNOWN = 0,
    ROLE_MASTER,            /* 主节点 */
    ROLE_BACKUP,            /* 备节点 */
    ROLE_TAKEOVER           /* 接管中 */
} NodeRole_t;

/* 热备上下文 */
typedef struct {
    NodeRole_t role;
    uint32_t master_id;     /* 当前主节点ID */
    uint32_t backup_id;     /* 当前备节点ID */
    bool sync_enabled;      /* 同步使能 */
    uint32_t sync_interval_ms; /* 同步周期 */
    uint32_t last_sync_id;  /* 上次同步ID */
    void (*on_takeover)(void);  /* 接管回调 */
    void (*on_sync_error)(int error_code); /* 同步错误回调 */
} HotStandbyContext_t;

/* API */
int HotStandby_Init(HotStandbyContext_t *ctx, NodeRole_t initial_role);
int HotStandby_SyncState(HotStandbyContext_t *ctx, const void *state, uint16_t len);
int HotStandby_SyncConfig(HotStandbyContext_t *ctx, const void *config, uint16_t len);
int HotStandby_RequestTakeover(HotStandbyContext_t *ctx);
int HotStandby_ConfirmTakeover(HotStandbyContext_t *ctx, bool approve);

#endif /* HOT_STANDBY_H */

/* hot_standby.c - 热备实现核心 */
#include "hot_standby.h"
#include "heartbeat.h"

/* 状态同步缓冲区 */
static uint8_t g_syncBuffer[4096];
static uint16_t g_syncBufferLen = 0;

/* 主节点：周期性发送状态同步 */
static void Master_SyncTask(void *arg) {
    HotStandbyContext_t *ctx = (HotStandbyContext_t*)arg;

    if (ctx->role != ROLE_MASTER) return;

    /* 打包状态数据 */
    SyncHeader_t hdr = {
        .sync_id = ++ctx->last_sync_id,
        .timestamp = Platform_GetTickMs(),
        .type = SYNC_TYPE_STATE,
        .data_len = g_syncBufferLen,
        .crc16 = crc16_calculate(g_syncBuffer, g_syncBufferLen)
    };

    /* 发送同步消息 */
    SyncChannel_Send(&hdr, sizeof(hdr));
    SyncChannel_Send(g_syncBuffer, g_syncBufferLen);

    Log_Debug("State sync sent: id=%u, len=%u", hdr.sync_id, hdr.data_len);
}

/* 备节点：接收并应用状态同步 */
static void Backup_OnSyncReceived(const SyncHeader_t *hdr, const uint8_t *data) {
    /* CRC 校验 */
    uint16_t calc_crc = crc16_calculate(data, hdr->data_len);
    if (calc_crc != hdr->crc16) {
        Log_Error("Sync CRC mismatch, id=%u", hdr->sync_id);
        return;
    }

    /* 序列号检查：确保不处理过期同步 */
    if (hdr->sync_id <= g_lastAppliedSyncId) {
        Log_Warn("Stale sync ignored: %u <= %u", hdr->sync_id, g_lastAppliedSyncId);
        return;
    }

    /* 应用同步数据 */
    switch (hdr->type) {
        case SYNC_TYPE_STATE:
            ApplyStateSnapshot(data, hdr->data_len);
            break;
        case SYNC_TYPE_CONFIG:
            ApplyConfigUpdate(data, hdr->data_len);
            break;
        default:
            break;
    }

    g_lastAppliedSyncId = hdr->sync_id;
}

/* 故障切换：备节点接管 */
int HotStandby_RequestTakeover(HotStandbyContext_t *ctx) {
    if (ctx->role != ROLE_BACKUP) {
        Log_Error("Takeover requested but not in backup role");
        return -EPERM;
    }

    /* 步骤1：确认主节点确实故障（二次确认） */
    HeartbeatState_t hb_state = Heartbeat_Check(&g_masterHeartbeat);
    if (hb_state != HB_STATE_FAILED) {
        Log_Warn("Master still alive, takeover aborted");
        return -EAGAIN;
    }

    /* 步骤2：向仲裁节点申请接管权限（防止脑裂） */
    if (Arbiter_RequestTakeover(ctx->backup_id) != 0) {
        Log_Error("Arbiter denied takeover request");
        return -EACCES;
    }

    /* 步骤3：冻结本地状态，应用最后一次同步 */
    FreezeLocalState();
    ApplyLastSyncState();

    /* 步骤4：切换角色 */
    ctx->role = ROLE_TAKEOVER;
    ctx->master_id = ctx->backup_id;

    /* 步骤5：激活服务 */
    if (ctx->on_takeover) {
        ctx->on_takeover();
    }

    /* 步骤6：广播角色变更 */
    BroadcastRoleChange(ctx->backup_id, ROLE_MASTER);

    ctx->role = ROLE_MASTER;
    Log_Info("Takeover complete, new master=%u", ctx->backup_id);

    return 0;
}

4.3 脑裂防护：仲裁机制

脑裂（Split-Brain）是双机热备中最危险的故障模式：两个节点都认为对方故障，同时以主节点身份运行，导致数据不一致和服务冲突。

解决方案：

第三方仲裁节点：独立的仲裁器（可以是第三台设备或共享存储）决定哪个节点可以接管
共享资源锁定：通过共享存储（如 NFS、SAN）的锁机制，确保只有一个节点能获取主节点锁
优先级机制：预先设定节点优先级，网络分区时高优先级节点优先成为主节点

/* 仲裁节点实现 */
int Arbiter_RequestTakeover(uint32_t node_id) {
    /* 检查当前主节点状态 */
    if (g_currentMaster != 0 && Heartbeat_Check(&g_masterHb) == HB_STATE_ALIVE) {
        /* 主节点仍然存活，拒绝接管 */
        return -EBUSY;
    }

    /* 检查是否有其他节点正在接管 */
    if (g_takeoverInProgress && g_takeoverNode != node_id) {
        return -EAGAIN;
    }

    /* 授予接管权限 */
    g_takeoverInProgress = true;
    g_takeoverNode = node_id;
    g_takeoverTimestamp = Platform_GetTickMs();![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/7db411faef714bbfbb8e7de12b27f5a4.png#pic_center)


    /* 设置接管超时：如果接管节点在超时内未完成接管，释放权限 */
    Platform_SetTimer(Arbiter_TakeoverTimeout, TAKEOVER_TIMEOUT_MS);

    return 0;
}

五、降级策略：优雅地"退一步"

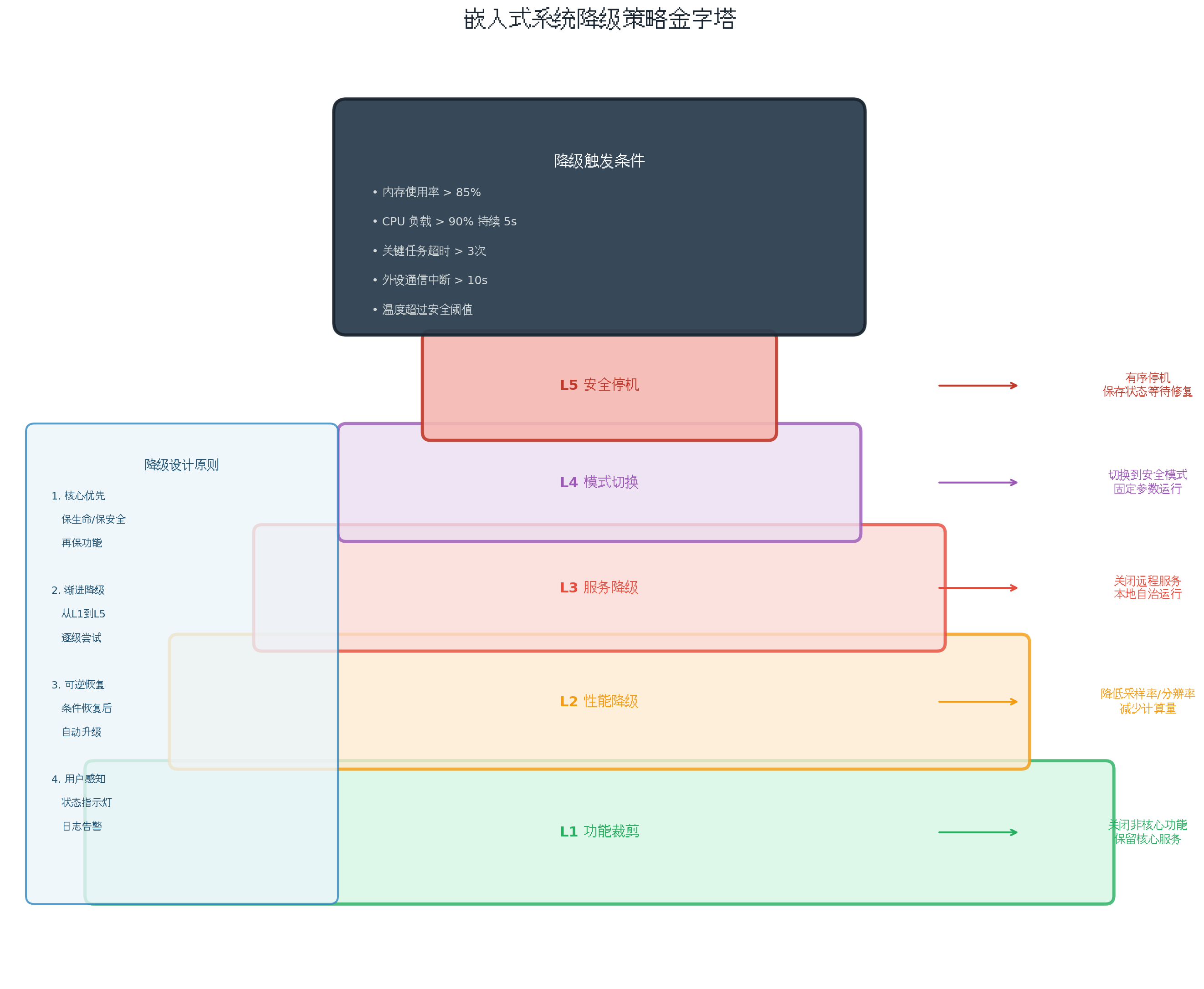

5.1 降级策略金字塔

降级（Graceful Degradation）不是"系统坏了就不管了"，而是"在资源不足时，有策略地牺牲非核心功能，保证核心功能正常运行"。

嵌入式系统的降级通常分为五个层级：

L1 功能裁剪：关闭非核心功能，保留核心服务

示例：关闭 LCD 显示和日志打印，保留传感器采集和控制输出
触发条件：内存使用率 > 85%

L2 性能降级：降低采样率和计算精度

示例：采样率从 1kHz 降至 100Hz，算法从浮点改为定点
触发条件：CPU 负载 > 90% 持续 5 秒

L3 服务降级：关闭远程服务，本地自治运行

示例：断开云端连接，使用本地缓存的算法参数
触发条件：网络中断 > 30 秒

L4 模式切换：切换到安全模式，使用固定参数

示例：自动驾驶从"全自主模式"降级到"跟车模式"再到"停车模式"
触发条件：多个传感器同时故障

L5 安全停机：有序停机，保存状态等待修复

示例：保存当前任务进度到 Flash，关闭所有外设，进入低功耗模式
触发条件：关键安全模块故障

5.2 降级决策引擎实现

/* degradation_engine.h */
#ifndef DEGRADATION_ENGINE_H
#define DEGRADATION_ENGINE_H

#include <stdint.h>
#include <stdbool.h>

/* 降级级别 */
typedef enum {
    DEGRADE_NONE = 0,       /* 正常模式 */
    DEGRADE_L1_FUNCTION,    /* 功能裁剪 */
    DEGRADE_L2_PERFORMANCE, /* 性能降级 */
    DEGRADE_L3_SERVICE,     /* 服务降级 */
    DEGRADE_L4_SAFE_MODE,   /* 安全模式 */
    DEGRADE_L5_SHUTDOWN,    /* 安全停机 */
    DEGRADE_MAX
} DegradeLevel_t;

/* 系统资源指标 */
typedef struct {
    uint8_t  mem_usage_pct;     /* 内存使用率 % */
    uint8_t  cpu_load_pct;      /* CPU 负载 % */
    uint8_t  task_timeout_count; /* 任务超时次数 */
    uint16_t net_disconnect_sec; /* 网络断开秒数 */
    int16_t  temperature_c;     /* 温度摄氏度 */
    uint8_t  sensor_fault_count;/* 传感器故障数 */
} SystemMetrics_t;

/* 降级规则 */
typedef struct {
    const char *name;
    DegradeLevel_t level;
    bool (*trigger)(const SystemMetrics_t *metrics);  /* 触发条件 */
    void (*action)(void);                              /* 降级动作 */
    void (*recover)(void);                             /* 恢复动作 */
    uint32_t cooldown_ms;                              /* 恢复冷却时间 */
} DegradeRule_t;

/* API */
int DegradeEngine_Init(void);
int DegradeEngine_RegisterRule(const DegradeRule_t *rule);
int DegradeEngine_UpdateMetrics(const SystemMetrics_t *metrics);
DegradeLevel_t DegradeEngine_GetCurrentLevel(void);
int DegradeEngine_ForceLevel(DegradeLevel_t level);
int DegradeEngine_TryRecover(void);

#endif

/* degradation_engine.c - 降级引擎核心 */
#include "degradation_engine.h"

#define MAX_RULES 16
static DegradeRule_t g_rules[MAX_RULES];
static uint8_t g_ruleCount = 0;
static DegradeLevel_t g_currentLevel = DEGRADE_NONE;
static SystemMetrics_t g_lastMetrics;
static uint32_t g_lastDegradeTime = 0;

/* 预定义降级规则表 */
static const DegradeRule_t g_defaultRules[] = {
    {
        .name = "Memory Pressure",
        .level = DEGRADE_L1_FUNCTION,
        .trigger = Rule_MemoryPressure,
        .action = Action_CloseNonCoreFunctions,
        .recover = Action_RestoreNonCoreFunctions,
        .cooldown_ms = 30000
    },
    {
        .name = "CPU Overload",
        .level = DEGRADE_L2_PERFORMANCE,
        .trigger = Rule_CPUOverload,
        .action = Action_ReduceSampleRate,
        .recover = Action_RestoreSampleRate,
        .cooldown_ms = 60000
    },
    {
        .name = "Network Lost",
        .level = DEGRADE_L3_SERVICE,
        .trigger = Rule_NetworkLost,
        .action = Action_SwitchToLocalMode,
        .recover = Action_RestoreCloudService,
        .cooldown_ms = 120000
    },
    {
        .name = "Critical Sensor Fault",
        .level = DEGRADE_L4_SAFE_MODE,
        .trigger = Rule_CriticalSensorFault,
        .action = Action_EnterSafeMode,
        .recover = Action_ExitSafeMode,
        .cooldown_ms = 0  /* 安全模式需人工确认恢复 */
    },
    {
        .name = "System Overheat",
        .level = DEGRADE_L5_SHUTDOWN,
        .trigger = Rule_SystemOverheat,
        .action = Action_SafeShutdown,
        .recover = NULL,  /* 停机后需人工重启 */
        .cooldown_ms = 0
    }
};

/* 规则触发函数 */
static bool Rule_MemoryPressure(const SystemMetrics_t *m) {
    return m->mem_usage_pct > 85;
}

static bool Rule_CPUOverload(const SystemMetrics_t *m) {
    return m->cpu_load_pct > 90;
}

static bool Rule_NetworkLost(const SystemMetrics_t *m) {
    return m->net_disconnect_sec > 30;
}

static bool Rule_CriticalSensorFault(const SystemMetrics_t *m) {
    return m->sensor_fault_count >= 2;  /* 2个及以上传感器故障 */
}

static bool Rule_SystemOverheat(const SystemMetrics_t *m) {
    return m->temperature_c > 85;  /* 超过85度 */
}

/* 降级动作函数 */
static void Action_CloseNonCoreFunctions(void) {
    Log_Warn("DEGRADE L1: Closing non-core functions");
    Display_SetEnable(false);      /* 关闭显示 */
    Logger_SetLevel(LOG_LEVEL_ERROR); /* 仅保留错误日志 */
    /* 关闭其他非核心服务... */
}

static void Action_ReduceSampleRate(void) {
    Log_Warn("DEGRADE L2: Reducing sample rate from 1000Hz to 100Hz");
    Sensor_SetSampleRate(100);
    Algorithm_SetPrecision(ALG_PRECISION_FIXED); /* 定点运算 */
}

static void Action_SwitchToLocalMode(void) {
    Log_Warn("DEGRADE L3: Switching to local autonomous mode");
    Cloud_Disconnect();
    Algorithm_LoadLocalParams();  /* 加载本地缓存参数 */
    /* 启用本地决策逻辑 */
}

static void Action_EnterSafeMode(void) {
    Log_Error("DEGRADE L4: Entering SAFE MODE");
    /* 停止所有自主控制 */
    Motor_StopAll();
    /* 切换到预设安全参数 */
    Control_SetSafeParams();
    /* 点亮安全模式指示灯 */
    LED_SetPattern(LED_PATTERN_SAFE_MODE);
    /* 发送告警通知 */
    Alarm_Trigger(ALARM_SAFE_MODE);
}

static void Action_SafeShutdown(void) {
    Log_Critical("DEGRADE L5: SAFE SHUTDOWN initiated");
    /* 保存任务状态 */
    Task_SaveSnapshot();
    /* 关闭所有外设 */
    Peripheral_ShutdownAll();
    /* 保存配置 */
    Config_SaveToFlash();
    /* 进入低功耗模式 */
    Power_EnterLowPower();
}

/* 降级引擎主循环 */
int DegradeEngine_UpdateMetrics(const SystemMetrics_t *metrics) {
    memcpy(&g_lastMetrics, metrics, sizeof(SystemMetrics_t));

    /* 从最高级别开始检查，一旦触发即执行 */
    for (int level = DEGRADE_L5_SHUTDOWN; level > DEGRADE_NONE; level--) {
        for (uint8_t i = 0; i < g_ruleCount; i++) {
            if (g_rules[i].level == level && g_rules[i].trigger(metrics)) {
                if (g_currentLevel < level) {
                    /* 需要降级 */
                    Log_Warn("Degrading from L%d to L%d: %s",
                             g_currentLevel, level, g_rules[i].name);
                    g_rules[i].action();
                    g_currentLevel = level;
                    g_lastDegradeTime = Platform_GetTickMs();
                }
                return 0;  /* 已处理，不再检查更低级别 */
            }
        }
    }

    /* 未触发任何降级规则，尝试恢复 */
    if (g_currentLevel > DEGRADE_NONE) {
        DegradeEngine_TryRecover();
    }

    return 0;
}

/* 尝试恢复 */
int DegradeEngine_TryRecover(void) {
    uint32_t now = Platform_GetTickMs();
    uint32_t elapsed = now - g_lastDegradeTime;
    /* 检查是否满足恢复条件 */
    bool canRecover = true;
    for (uint8_t i = 0; i < g_ruleCount; i++) {
        if (g_rules[i].level == g_currentLevel) {
            if (g_rules[i].cooldown_ms > 0 && elapsed < g_rules[i].cooldown_ms) {
                canRecover = false;  /* 冷却期未满 */
            }
            if (g_rules[i].trigger(&g_lastMetrics)) {
                canRecover = false;  /* 触发条件仍然满足 */
            }
            break;
            }
            }
            if (canRecover && g_currentLevel > DEGRADE_NONE) {
            Log_Info("Recovering from L%d to L%d\", g_currentLevel, g_currentLevel - 1);
            /* 执行恢复动作 */
            for (uint8_t i = 0; i < g_ruleCount; i++) {
            if (g_rules[i].level == g_currentLevel && g_rules[i].recover) {
            g_rules[i].recover();
            break;
            }
            }
            g_currentLevel--;
            g_lastDegradeTime = now;
            }
            return 0;
            }

六、自愈机制：让系统"自己好起来"

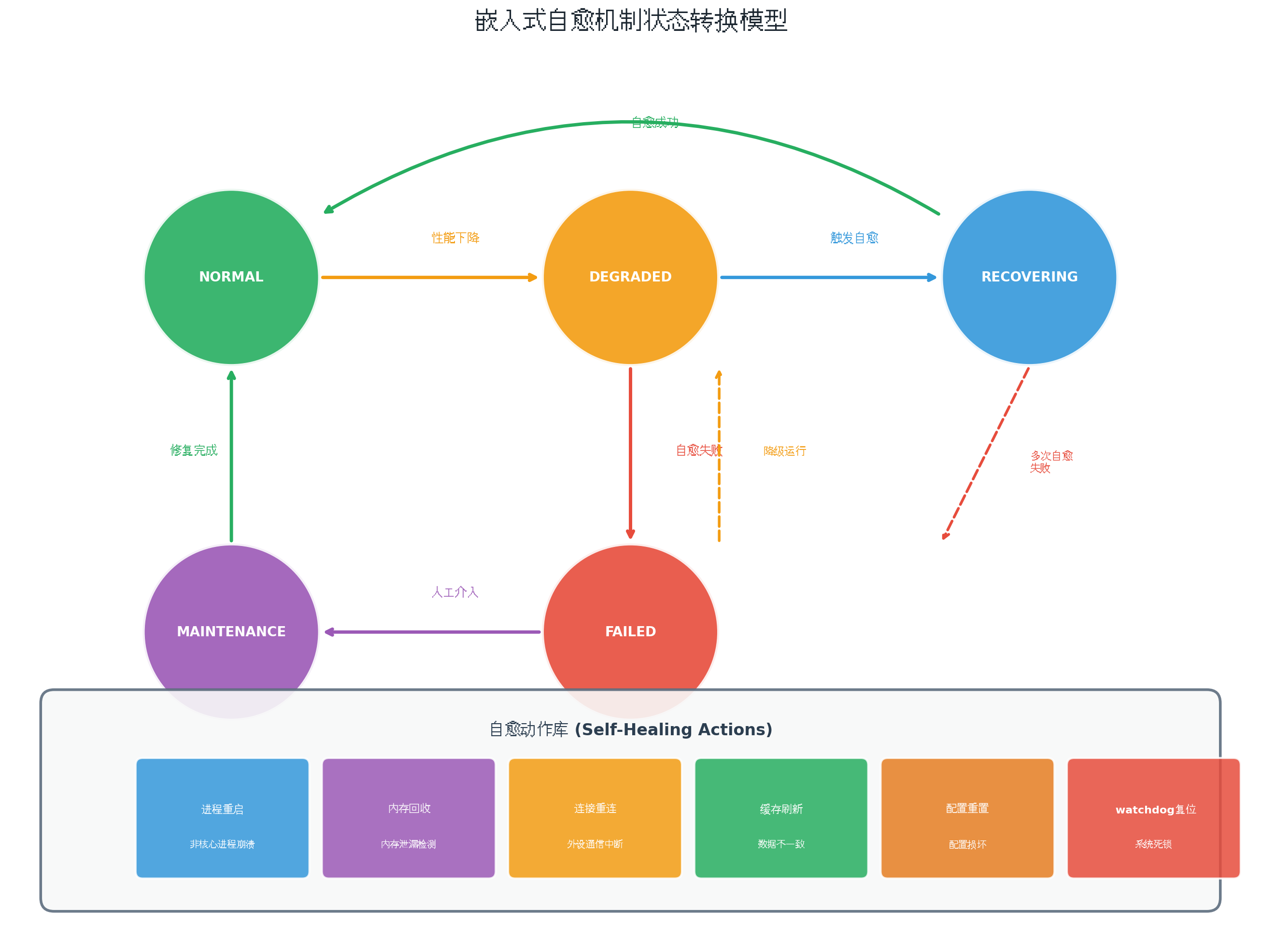

6.1 自愈状态机模型

在这里插入图片描述

自愈（Self-Healing）是容错架构的终极目标：系统不仅能检测故障，还能自动修复并恢复正常运行。自愈机制通常包含六个动作：

自愈动作	适用场景	恢复时间	数据丢失风险
进程重启	非核心进程崩溃	毫秒级	低
内存回收	内存泄漏	秒级	中
连接重连	外设通信中断	秒级	低
缓存刷新	数据不一致	毫秒级	低
配置重置	配置损坏	秒级	中
Watchdog复位	系统死锁	秒级	高

6.2 自愈引擎实现

/* self_healing.h */
#ifndef SELF_HEALING_H
#define SELF_HEALING_H

#include <stdint.h>
#include <stdbool.h>

/* 自愈动作类型 */
typedef enum {
    HEAL_ACTION_NONE = 0,
    HEAL_ACTION_RESTART_PROCESS,   /* 重启进程 */
    HEAL_ACTION_RECOVER_MEMORY,    /* 内存回收 */
    HEAL_ACTION_RECONNECT,         /* 重新连接 */
    HEAL_ACTION_REFRESH_CACHE,     /* 刷新缓存 */
    HEAL_ACTION_RESET_CONFIG,      /* 重置配置 */
    HEAL_ACTION_WDT_RESET,         /* 看门狗复位 */
    HEAL_ACTION_MAX
} HealAction_t;

/* 自愈策略 */
typedef struct {
    const char *fault_pattern;      /* 故障模式描述 */
    HealAction_t primary_action;    /* 首选自愈动作 */
    HealAction_t fallback_action;   /* 备选自愈动作 */
    uint8_t max_attempts;           /* 最大尝试次数 */
    uint32_t retry_interval_ms;     /* 重试间隔 */
    bool require_confirm;          /* 是否需要人工确认 */
} HealStrategy_t;

/* 自愈记录 */
typedef struct {
    uint32_t timestamp;
    HealAction_t action;
    bool success;
    uint32_t recovery_time_ms;
    char details[128];
    } HealRecord_t;

/* API */
int SelfHealing_Init(void);
int SelfHealing_RegisterStrategy(const HealStrategy_t *strategy);
int SelfHealing_OnFaultDetected(const char *fault_pattern, void *context);
int SelfHealing_GetStats(uint32_t *total, uint32_t *success, uint32_t *failed);

#endif

/* self_healing.c */
#include "self_healing.h"
#include \"degradation_engine.h\"

#define MAX_STRATEGIES 32
#define MAX_RECORDS 64

static HealStrategy_t g_strategies[MAX_STRATEGIES];
static uint8_t g_strategyCount = 0;
static HealRecord_t g_records[MAX_RECORDS];
static uint8_t g_recordIndex = 0;
static uint8_t g_healAttemptCount = 0;

/* 自愈策略表 */
static const HealStrategy_t g_defaultStrategies[] = {
{
.fault_pattern = \"process_crash\",
.primary_action = HEAL_ACTION_RESTART_PROCESS,
.fallback_action = HEAL_ACTION_WDT_RESET,
.max_attempts = 3,
.retry_interval_ms = 5000,
.require_confirm = false
},
{
.fault_pattern = \"memory_leak\",
.primary_action = HEAL_ACTION_RECOVER_MEMORY,
.fallback_action = HEAL_ACTION_WDT_RESET,
.max_attempts = 2,
.retry_interval_ms = 10000,
.require_confirm = false
},
{
.fault_pattern = \"comm_disconnect\",
.primary_action = HEAL_ACTION_RECONNECT,
.fallback_action = HEAL_ACTION_REFRESH_CACHE,
.max_attempts = 5,
.retry_interval_ms = 3000,
.require_confirm = false
},
{
.fault_pattern = \"config_corruption\",
.primary_action = HEAL_ACTION_RESET_CONFIG,
.fallback_action = HEAL_ACTION_WDT_RESET,
.max_attempts = 1,
.retry_interval_ms = 0,
.require_confirm = true  /* 配置重置需确认 */
},
{
.fault_pattern = \"system_deadlock\",
.primary_action = HEAL_ACTION_WDT_RESET,
.fallback_action = HEAL_ACTION_NONE,
.max_attempts = 1,
.retry_interval_ms = 0,
.require_confirm = false
}
};

/* 执行自愈动作 */
static int ExecuteHealAction(HealAction_t action, void *context) {
uint32_t start_time = Platform_GetTickMs();
int result = -1;
switch (action) {
case HEAL_ACTION_RESTART_PROCESS:
result = Process_Restart((const char*)context);
break;
case HEAL_ACTION_RECOVER_MEMORY:
result = MemoryPool_Defragment();
if (result == 0) {
result = MemoryPool_ReleaseUnused();
}
break;
case HEAL_ACTION_RECONNECT:
result = CommChannel_Reconnect((uint32_t)(uintptr_t)context);
 break;
 case HEAL_ACTION_REFRESH_CACHE:
 result = Cache_InvalidateAll();
 if (result == 0) {
 result = Cache_ReloadFromSource();
 }
 break;
 case HEAL_ACTION_RESET_CONFIG:
 result = Config_RestoreFactoryDefaults();
 if (result == 0) {
 result = Config_SaveToFlash();
 }
 break;
 case HEAL_ACTION_WDT_RESET:
 Log_Critical(\"Triggering WDT reset for system recovery\");
 Platform_TriggerWatchdogReset();
 /* 不会执行到这里 */
 break;
 default:
 break;
 }
 /* 记录自愈日志 */
 HealRecord_t record = {
 .timestamp = start_time,
 .action = action,
 .success = (result == 0),
 .recovery_time_ms = Platform_GetTickMs() - start_time\n    };
 snprintf(record.details, sizeof(record.details),
 \"Action=%d, Result=%d, Context=%p\", action, result, context);
 g_records[g_recordIndex] = record;
 g_recordIndex = (g_recordIndex + 1) % MAX_RECORDS;
 return result;
 }

/* 故障检测入口 */
int SelfHealing_OnFaultDetected(const char *fault_pattern, void *context) {
Log_Warn(\"Fault detected: %s\", fault_pattern);
/* 查找匹配的自愈策略 */
HealStrategy_t *strategy = NULL;
for (uint8_t i = 0; i < g_strategyCount; i++) {
if (strcmp(g_strategies[i].fault_pattern, fault_pattern) == 0) {
strategy = &g_strategies[i];
break;
}
}
if (!strategy) {
Log_Error(\"No healing strategy for fault: %s\", fault_pattern);
return -ENOENT;
}
/* 检查是否需要人工确认 */
if (strategy->require_confirm) {
Log_Info(\"Healing action requires manual confirmation\");
/* 发送确认请求，等待响应 */
if (!WaitForManualConfirm(strategy->primary_action, 30000)) {
Log_Warn(\"Manual confirmation timeout, aborting healing\");
return -ECANCELED;
}
 }
  /* 执行自愈 */
  int result = -1;
  for (uint8_t attempt = 0; attempt < strategy->max_attempts; attempt++) {
  g_healAttemptCount++;
  Log_Info(\"Healing attempt %u/%u: action=%d\",
  attempt + 1, strategy->max_attempts, strategy->primary_action);
  result = ExecuteHealAction(strategy->primary_action, context);
  if (result == 0) {
  Log_Info(\"Healing successful after %u attempts\", attempt + 1);
  /* 尝试从降级状态恢复 */
  DegradeEngine_TryRecover();
  return 0;
  }
  /* 失败，等待重试间隔 */
  if (attempt < strategy->max_attempts - 1) {
  Platform_DelayMs(strategy->retry_interval_ms);
  }
  }
  /* 主动作全部失败，尝试备选动作 */
  if (strategy->fallback_action != HEAL_ACTION_NONE) {
  Log_Warn(\"Primary healing failed, trying fallback action=%d\",
  strategy->fallback_action);
  result = ExecuteHealAction(strategy->fallback_action, context);
  if (result == 0) {
  Log_Info(\"Fallback healing successful\");
  return 0;
  }
  }
  /* 所有自愈动作失败，触发系统级告警 */
  Log_Critical(\"All healing attempts failed for fault: %s\", fault_pattern);
  Alarm_Trigger(ALARM_HEALING_FAILED);
  /* 执行最高级别降级：安全停机 */
  DegradeEngine_ForceLevel(DEGRADE_L5_SHUTDOWN);
  return -EFAULT;
  }

七、HarmonyOS 集成：分布式容错实践

在 HarmonyOS 分布式架构中，容错设计需要考虑跨设备协同。以下是一个基于 HarmonyOS 软总线的分布式容错示例：

/* harmonyos_distributed_fault_tolerance.c */
#include \"softbus_bus_center.h\"
#include \"distributed_hardware.h\"
/* 分布式节点容错管理 */
typedef struct {
char deviceId[64];
NodeState_t state;
uint32_t lastHeartbeat;
uint32_t capabilityBitmap;  /* 设备能力位图 */
bool isLocal;
} DistributedNode_t;

/* 设备上线/下线回调 */
static void OnDeviceStateChanged(const char *deviceId, NodeState_t newState) {
DistributedNode_t *node = FindNodeById(deviceId);
if (newState == NODE_OFFLINE) {
Log_Warn(\"Device offline: %s\", deviceId);
/* 检查该设备是否承载关键任务 */
if (node && IsCriticalTaskOnNode(node)) {
/* 触发任务迁移 */
MigrateCriticalTask(node);
}
/* 更新分布式能力视图 */
UpdateDistributedCapabilityView();
}
else if (newState == NODE_ONLINE) {
Log_Info(\"Device online: %s\", deviceId);
/* 检查是否可以迁回任务 */
if (node && node->capabilityBitmap & CAPABILITY_HIGH_PERF) {
TryMigrateTaskBack(node);
}
}
}

/* 任务迁移：将任务从故障节点迁移到健康节点 */
static int MigrateCriticalTask(DistributedNode_t *failedNode) {
/* 查找具有相同能力的健康节点 */
DistributedNode_t *target = FindHealthyNodeWithCapability(
failedNode->capabilityBitmap);
if (!target) {
Log_Error(\"No healthy node available for task migration\");
/* 触发本地降级 */
DegradeEngine_ForceLevel(DEGRADE_L3_SERVICE);
return -ENODEV;
}
/* 保存任务状态 */
TaskStateSnapshot_t snapshot;
Task_SaveState(&snapshot);
/* 序列化并通过软总线发送 */
uint8_t *serialized = SerializeTaskState(&snapshot);
uint32_t len = GetSerializedLength(&snapshot);
/* 发送迁移请求 */
int ret = SoftBus_SendMsg(target->deviceId, MSG_TYPE_TASK_MIGRATE,
     serialized, len);
     if (ret != 0) {
     Log_Error(\"Task migration failed: %d\", ret);
     Free(serialized);
     return ret;
     }
     /* 等待目标节点确认 */
     f (WaitForMigrationConfirm(target->deviceId, 5000)) {
     Log_Info(\"Task migrated to %s successfully\", target->deviceId);
     /* 本地停止该任务 */
     Task_Stop(failedNode->activeTaskId);
     }
     Free(serialized);
     return 0;
     }

八、性能评估与测试验证

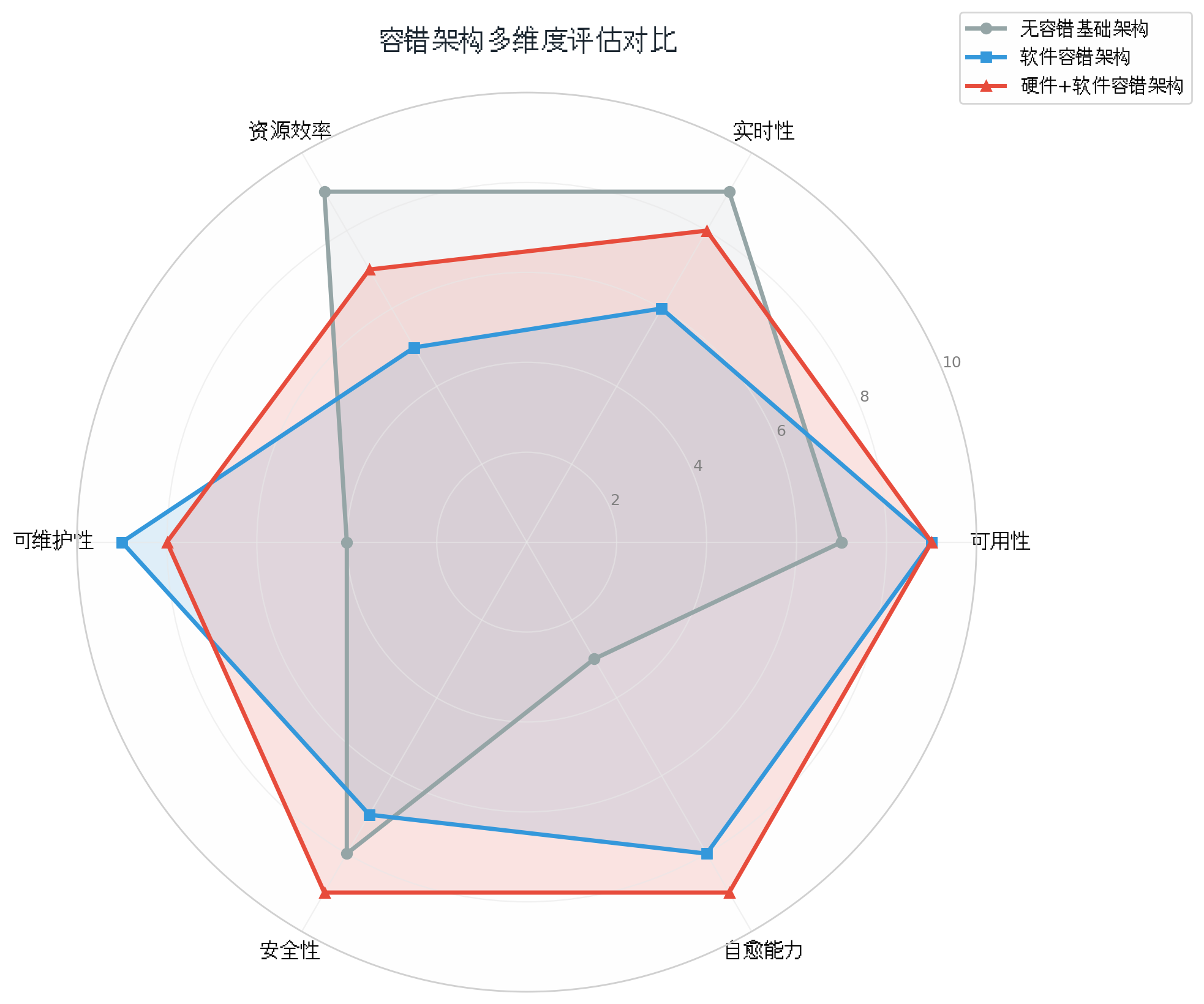

8.1 多维度评估对比

在这里插入图片描述

8.2 故障注入测试（Fault Injection Testing）

容错架构必须通过故障注入测试验证：

/* fault_injection_test.c */
#include <assert.h>

/* 故障注入点 */
typedef enum {
    FAULT_INJECT_MEMORY_CORRUPTION = 0,
    FAULT_INJECT_COMM_DROP,
    FAULT_INJECT_CPU_OVERLOAD,
    FAULT_INJECT_SENSOR_FAIL,
    FAULT_INJECT_WATCHDOG_TIMEOUT
    } FaultInjectType_t;

/* 执行故障注入测试 */
int RunFaultInjectionTest(FaultInjectType_t faultType) {
Log_Info(\"Starting fault injection test: %d\", faultType);
/* 记录测试前状态 */
SystemMetrics_t before;
GetSystemMetrics(&before);
/* 注入故障 */
switch (faultType) {
case FAULT_INJECT_MEMORY_CORRUPTION:
/* 故意破坏内存池边界 */
CorruptMemoryPoolBoundary();
break;
case FAULT_INJECT_COMM_DROP:
/* 断开通信链路 */
CommChannel_ForceDisconnect();
break;
case FAULT_INJECT_CPU_OVERLOAD:
/* 启动高负载任务 */
SpawnCPUBurnerTask();
break;
case FAULT_INJECT_SENSOR_FAIL:
/* 模拟传感器数据异常 */
Sensor_InjectFault(SENSOR_ID_TEMP, SENSOR_FAULT_STUCK);
break;
case FAULT_INJECT_WATCHDOG_TIMEOUT:
/* 故意阻塞看门狗喂狗 */
BlockWatchdogFeed();
break;
}
/* 等待系统响应 */
Platform_DelayMs(5000);
/* 验证系统状态 */
SystemMetrics_t after;
GetSystemMetrics(&after);
/* 断言检查 */
assert(after.mem_usage_pct < 95);  /* 内存未溢出 */
assert(Heartbeat_Check(&g_masterHb) != HB_STATE_FAILED);  /* 心跳未断 */
Log_Info(\"Fault injection test passed: %d\", faultType);
return 0;
}
