图形变换：不仅仅是好看

HarmonyOS NEXT 开发里，图形变换是个绕不开的话题。很多人第一次接触 Canvas 时，觉得 translate、rotate、scale 就是“把图形挪一下、转一下、放大一下”，没什么技术含量。

但实际项目写多了，你会发现真正的难点不在 API 本身，而在“变换顺序”、“矩阵乘法”和“状态管理”这三件事上。

举个例子：你想让一个矩形绕它的中心旋转，而不是绕画布原点旋转。如果不理解变换坐标系，最后画出来的矩形会满屏乱飞。

这篇文章不讲虚的，直接把 translate、rotate、scale、setTransform、transform 这几个 API 拆干净，配上完整可跑的代码，重点讲清楚三个问题：变换顺序为什么那么重要、save/restore 到底在做什么、矩阵乘法怎么就和图形变换联系上了。

它解决什么问题

图形变换本质上解决的是“在画布上快速调整图形位置、姿态、大小”的问题。

场景	直接算坐标	使用变换
一组图形整体移动	需要逐个计算偏移量	调用一次 translate
让图形绕自身中心旋转	需要复杂的三角函数计算	rotate 配合 translate 即可
镜像效果（水平翻转）	需要修改所有点的 x 坐标符号	一行 scale(-1, 1)

不用变换也能画，但代码会变得极度冗长且难维护。变换的核心价值是：把位置、旋转、缩放从业务逻辑中剥离出来，让绘图代码只关心“画什么”，不关心“画在哪”。

不适合用变换的场景：

• 需要精确控制每个像素的坐标（比如像素级图像处理）
• 图形数量极少且位置固定不变

环境说明

DevEco Studio 版本：DevEco Studio 6.1.0 及以上
HarmonyOS SDK 版本：HarmonyOS 6.1.0(23) 及以上
目标设备：手机

核心实现

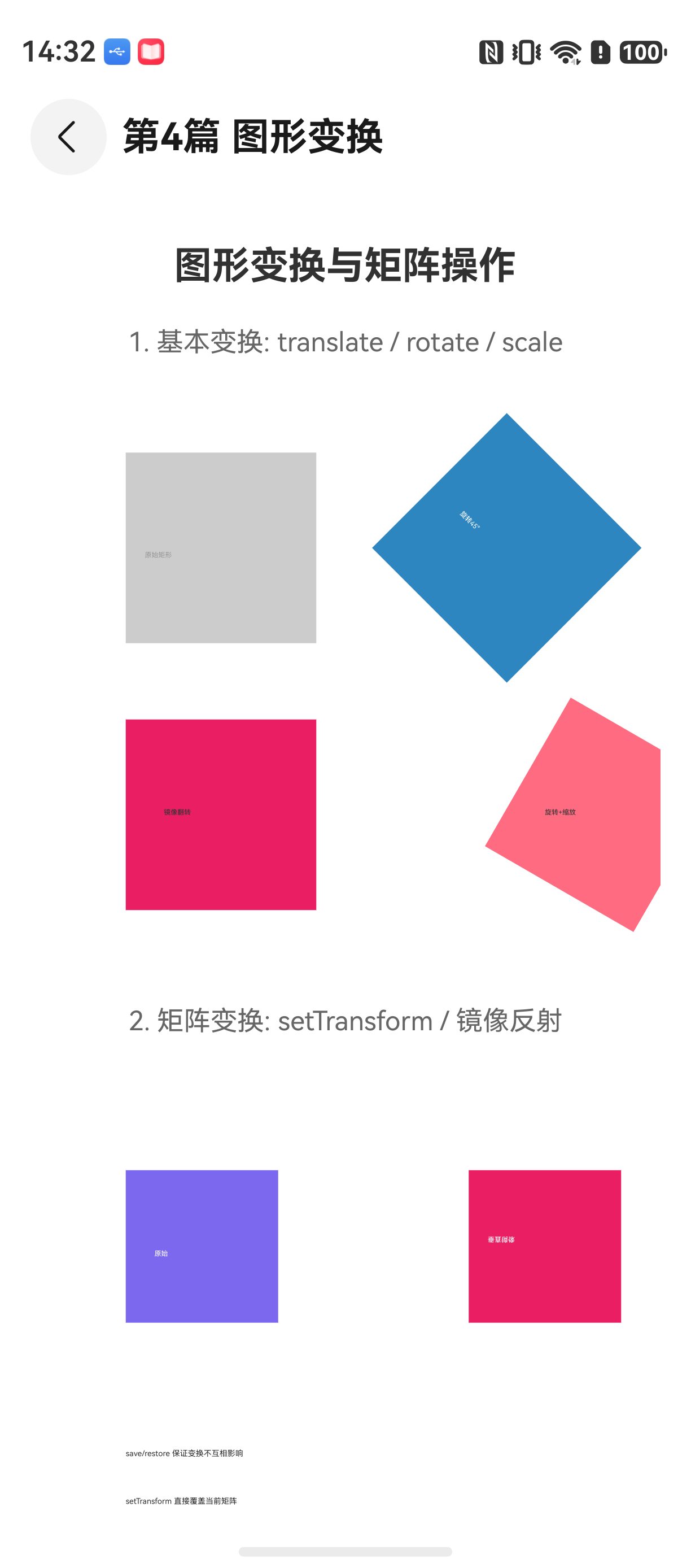

三大基本变换：translate、rotate、scale

这三个 API 是变换的基石，理解它们的行为是后续一切操作的前提。

@Entry
@Component
struct BasicTransformDemo {
  private canvasWidth: number = 400
  private canvasHeight: number = 400
  private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D()

  build() {
    Row() {
      Column() {
        Canvas(this.ctx)
          .width(this.canvasWidth)
          .height(this.canvasHeight)
          .onReady(() => {
            this.drawBasicTransform()
          })
      }
      .width('100%')
      .height('100%')
      .justifyContent(FlexAlign.Center)
    }
  }

  /**
   * 演示三种基本变换，重点观察坐标系如何变化
   */
  drawBasicTransform() {
    const ctx = this.ctx

    // 1. 平移：把原点移到画布中心
    ctx.save()
    ctx.translate(200, 200)

    // 2. 在平移后的坐标系画一个矩形
    ctx.fillStyle = '#FF6B81'
    ctx.fillRect(-50, -50, 100, 100)

    // 3. 旋转45度后画第二个矩形
    ctx.rotate(Math.PI / 4)
    ctx.fillStyle = '#2E86C1'
    ctx.fillRect(-50, -50, 100, 100)
    ctx.restore()

    // 4. 缩放：x方向缩小到0.5，y方向不变
    ctx.save()
    ctx.translate(200, 200)
    ctx.scale(0.5, 1)
    ctx.fillStyle = '#27AE60'
    ctx.fillRect(-50, -50, 100, 100)
    ctx.restore()
  }
}

这段代码最值得关注的是 ctx.save() 和 ctx.restore() 的配对使用。每次 save 会把当前变换矩阵压入栈，restore 弹出，确保变换不会影响后续绘制。

注意事项：

• translate、rotate、scale 都是累加操作，不是重置。连续调用两次 translate(100, 0) 相当于 translate(200, 0)
• rotate 的单位是弧度，不是角度。常见错误：写 rotate(45) 而不是 rotate(45 * Math.PI / 180)
• scale 的参数可以是负数，负值会产生镜像效果

矩阵变换：setTransform 和 transform

如果觉得 translate/rotate/scale 不够灵活，可以直接操作变换矩阵。

@Entry
@Component
struct MatrixTransformDemo {
  private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D()

  build() {
    Row() {
      Column() {
        Canvas(this.ctx)
          .width(400)
          .height(400)
          .onReady(() => {
            this.drawMatrixDemo()
          })
      }
      .width('100%')
      .height('100%')
      .justifyContent(FlexAlign.Center)
    }
  }

  drawMatrixDemo() {
    const ctx = this.ctx

    // 原始矩形
    ctx.save()
    ctx.fillStyle = '#7B68EE'
    ctx.fillRect(50, 50, 80, 80)

    // 用矩阵实现水平镜像反射（相对于x=100的垂直线）
    // 变换矩阵：a=1, b=0, c=0, d=-1, e=0, f=200
    // 因为需要先 translate 到反射轴，再做镜像
    ctx.save()
    ctx.translate(100, 100)      // 先移轴
    ctx.scale(1, -1)              // 垂直镜像
    ctx.translate(-100, -100)    // 移回
    ctx.fillStyle = '#E91E63'
    ctx.fillRect(50, 50, 80, 80)
    ctx.restore()

    // 使用 setTransform 一键设置矩阵
    // setTransform(a, b, c, d, e, f) 不累加，直接覆盖当前矩阵
    ctx.save()
    // 实现绕点 (200, 200) 旋转30度
    const angle = Math.PI / 6
    const cx = 200, cy = 200
    ctx.setTransform(
      Math.cos(angle), Math.sin(angle),
      -Math.sin(angle), Math.cos(angle),
      cx - cx * Math.cos(angle) + cy * Math.sin(angle),
      cy - cx * Math.sin(angle) - cy * Math.cos(angle)
    )
    ctx.fillStyle = '#3498DB'
    ctx.fillRect(50, 50, 80, 80)
    ctx.restore()
  }
}

setTransform 与 transform 的区别：

• setTransform：直接覆盖当前变换矩阵，丢弃之前的所有变换
• transform：在现有矩阵基础上右乘新矩阵，相当于链式累加

在实际开发中，setTransform 更常用于“重置到标准状态”，transform 则用于“在现有变换基础上叠加新效果”。

为什么推荐用 setTransform 做复杂变换？
因为 translate/rotate/scale 链式调用时，中间状态的坐标系很容易让人犯晕。用矩阵可以一次性算出最终的变换参数，减少了出错概率。代价是需要手动计算矩阵参数，但理解背后的乘法规则后就不难了。

实战：鼠标交互缩放

下面这个示例演示了如何用鼠标滚轮缩放画布内容，这是很多图形编辑类应用的标配功能。

@Entry
@Component
struct ZoomableCanvas {
  private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D()
  @State scale: number = 1.0
  @State offsetX: number = 0
  @State offsetY: number = 0

  build() {
    Column() {
      Canvas(this.ctx)
        .width('100%')
        .height(400)
        .onReady(() => {
          this.redraw()
        })
        .onWheel((event: WheelEvent) => {
          // 鼠标滚轮缩放
          const zoomFactor = event.deltaY > 0 ? 0.9 : 1.1
          this.scale *= zoomFactor
          this.scale = Math.max(0.1, Math.min(10, this.scale))

          // 以鼠标位置为中心缩放
          this.offsetX = event.offsetX - (event.offsetX - this.offsetX) * zoomFactor
          this.offsetY = event.offsetY - (event.offsetY - this.offsetY) * zoomFactor
          this.redraw()
        })
    }
  }

  redraw() {
    const ctx = this.ctx
    ctx.clearRect(0, 0, ctx.width, ctx.height)

    ctx.save()
    // 应用变换
    ctx.translate(this.offsetX, this.offsetY)
    ctx.scale(this.scale, this.scale)

    // 绘制一个参考网格（实际项目中替换为业务图形）
    ctx.strokeStyle = '#ddd'
    ctx.lineWidth = 1
    for (let x = -200; x <= 400; x += 50) {
      ctx.beginPath()
      ctx.moveTo(x, -200)
      ctx.lineTo(x, 400)
      ctx.stroke()
    }
    for (let y = -200; y <= 400; y += 50) {
      ctx.beginPath()
      ctx.moveTo(-200, y)
      ctx.lineTo(400, y)
      ctx.stroke()
    }

    // 绘制中心矩形
    ctx.fillStyle = '#E74C3C'
    ctx.fillRect(-50, -50, 100, 100)

    ctx.restore()
  }
}

注意 onWheel 事件里的 zoomFactor 计算逻辑：滚轮向上（deltaY < 0）放大，向下缩小。用 0.9 和 1.1 可以让缩放速度比较平滑，实际项目中可以根据需要调整。

这段代码的另一个关键点：缩放的中心是鼠标位置。如果直接把 scale 乘法写在 ctx 上，缩放会以画布原点为中心，而不是鼠标位置。上面的 offsetX/offsetY 修正逻辑保证了缩放中心跟随鼠标。

常见问题

坑1：变换顺序对结果的影响

现象：translate 和 rotate 的顺序不同，画出来的图形位置完全不同。

原因：变换矩阵不满足交换律。ctx.translate(x, y).rotate(angle) 和 ctx.rotate(angle).translate(x, y) 是两个不同的操作序列。

第一次写的人很容易写错顺序。记住一个原则：先执行的操作在代码中写在后面。

// 正确：先平移到中心，再旋转
ctx.translate(200, 200)
ctx.rotate(Math.PI / 4)  // 这里旋转的是平移后的坐标系

// 错误：先旋转，再平移。旋转后坐标系方向变了，平移的方向也跟着变
ctx.rotate(Math.PI / 4)
ctx.translate(200, 200)

解法：写变换代码之前，先在纸上画出坐标系变化过程。或者用下面这种更清晰的结构：

// 先思考"我想先做什么"，然后从最后一个操作开始写
function drawRotatedRect(x: number, y: number, angle: number) {
  ctx.save()
  ctx.translate(x, y)      // 第一步：移到目标位置
  ctx.rotate(angle)        // 第二步：旋转
  ctx.fillRect(-50, -50, 100, 100)  // 第三步：以当前坐标系原点为中心画矩形
  ctx.restore()
}

坑2：save/restore 配对遗漏导致变换污染

现象：一个组件画完后，后面再画的内容位置、旋转全部不对。

原因：save 和 restore 没有成对出现。变换状态会一直保留在上下文中，影响后续所有绘制。

这个问题在复杂页面里特别隐蔽，尤其是循环绘制时。比如 for 循环里面画了 10 个图形，其中一个忘了 restore 或者写了一个多余的 restore，后面的 9 个全歪。

解法：养成每 save 必 restore 的习惯。如果保存了一次，就必须恢复一次。可以用 try/finally 结构保底：

ctx.save()
try {
  ctx.translate(x, y)
  ctx.rotate(angle)
  ctx.fillRect(-25, -25, 50, 50)
} finally {
  ctx.restore()
}

try/finally 不会影响性能，但能防止异常中途跳出导致 restore 不执行。

坑3：矩阵乘法顺序与预期相反

现象：手动计算旋转矩阵后，图形没有按期望的角度旋转。

原因：Canvas 的矩阵乘法是右乘。也就是说，ctx.setTransform(A * B) 的效果是 “先应用 B，再应用 A”。

这个和数学上的矩阵左乘习惯刚好相反，很多人第一次写时都会中招。

解法：记住矩阵堆叠顺序：最后调用的变换，最先应用。

// 想要的效果：先平移（T），再旋转（R），再缩放（S）
// 矩阵顺序（从右到左）：S * R * T
// 代码顺序（从上到下）：translate -> rotate -> scale
ctx.translate(200, 200)   // T
ctx.rotate(Math.PI / 4)   // R
ctx.scale(2, 2)           // S

如果直接用 setTransform，需要自己按 S * R * T 的顺序相乘。

最佳实践

1. 不要把变换写在 build() 里。build() 是声明式 UI 的构建函数，频繁调用会导致性能问题。变换逻辑应该放在 onReady 或者 @State 变化对应的回调里。

2. 推荐用 @State 管理变换参数。把 scale、offsetX、offsetY 声明为 @State，配合 @Watch 或 @Observed，当变换参数变化时自动触发重绘，代码更干净。

3. 复杂的变换动画用 animateTo。不要手动写 requestAnimationFrame 控制变换参数。HarmonyOS 的 animateTo 能处理补间动画，且与 ArkUI 的渲染流水线耦合更好，动画更流畅。

4. 测试变换时，加上内网格和坐标系辅助线。很多变换问题肉眼难发现，画上网格后，旋转和缩放的偏差一眼就能看出来。

5. 尽量让变换原点与绘制原点一致。比如绕矩形中心旋转，应该先 translate 到中心，再 rotate。如果绕原点旋转后还要再平移，会引入额外的偏差计算，容易出错。

FAQ

Q：为什么真机运行正常，但模拟器上 save/restore 不起作用？

A：模拟器对 CanvasRenderingContext2D 的状态管理实现与真机存在差异。如果遇到这种情况，检查 save 和 restore 是否在同一个同步代码块中。模拟器中跨异步任务的 save/restore 可能会失效。建议所有 save/restore 操作在同一个 onReady 回调的同步代码中完成。

Q：为什么页面返回后，之前保存的变换状态丢失了？

A：页面返回时，Canvas 组件会被销毁重新创建。如果变换状态存储在组件内部（没有持久化），重新创建后状态自然消失。解决方法：把变换参数存储在 ViewModel 或 AppStorage 中，在 onReady 里恢复。

Q：为什么用 @State 控制 scale 时，动画会卡顿？

A：@State 驱动的 setter 会触发整个组件重绘，而不仅仅是 Canvas 内容。如果画布内容复杂，可以考虑把 canvas 的绘制逻辑抽到单独的子组件中，用 @Link 或者 @Prop 传参，避免父组件重建。

Q：setTransform 和 resetTransform 有什么区别？

A：setTransform(a, b, c, d, e, f) 直接把当前变换矩阵设置成指定值。resetTransform() 等价于 setTransform(1, 0, 0, 1, 0, 0)，也就是恢复到单位矩阵（无变换）。如果你的需求是“清除所有变换，回到初始状态”，用 resetTransform 更明确。如果要跳到某个特定变换，用 setTransform。

示例代码地址：项目地址
