鸿蒙原生 ArkTS 布局实践：PatternLock 九宫格锁屏组件深度解析

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

一、引言

在移动应用开发中，手势锁屏（九宫格图案锁）是一种非常成熟且广泛使用的身份验证方式。用户通过在 3×3 的点阵上绘制自定义路径来完成密码的设置与验证。与传统的数字密码相比，手势图案具有视觉直观、操作便捷、记忆成本低等优势。

HarmonyOS NEXT 在 ArkUI 框架中提供了 PatternLock 组件，原生支持九宫格图案锁功能。本文将以一个完整的示例应用为蓝本，从零开始讲解如何在鸿蒙应用中使用 PatternLock 组件构建一套具有设置密码 → 确认密码 → 验证密码完整流程的图案锁屏系统。

1.1 适用场景

  • 应用锁：进入应用前需要验证身份
  • 支付确认：敏感操作前的二次确认
  • 隐私空间：访问加密文件或私密内容
  • 儿童模式：限制儿童进入特定功能区域
  • 锁屏替换：自定义系统锁屏界面

二、PatternLock 组件概述

PatternLock 是 HarmonyOS ArkUI 框架提供的专用于手势图案输入的容器组件。它在内部维护了一个 3×3 的圆点矩阵，用户通过手指在矩阵上滑动，系统会自动记录经过的圆点顺序，并在松开手指时通过回调函数返回路径数据。

2.1 组件类继承关系

Component → PatternLock

PatternLock 直接继承自 Component，是一个独立的容器组件，通常不需要与其他布局组件嵌套使用。

2.2 核心属性一览

属性 类型 说明
sideLength number 组件边长（vp），决定整个九宫格的大小
circleRadius number 圆点半径（vp）
regularColor ResourceColor 未选中圆点的颜色
selectedColor ResourceColor 选中圆点的颜色
activeColor ResourceColor 手指滑动经过时圆点的高亮颜色
pathColor ResourceColor 圆点之间连线的颜色
pathStrokeWidth number 连线的线宽（vp）
autoReset boolean 手势结束后是否自动清除连线状态
backgroundColor ResourceColor 组件背景色
enabled boolean 是否响应触摸事件

2.3 核心事件

事件 签名 说明
onPatternComplete (input: number[]) => void 用户完成手势时触发，返回圆点索引数组

2.4 控制器方法

PatternLockController 提供了编程式控制能力：

方法 说明
reset() 清除当前绘制的路径连线

三、项目结构与环境配置

3.1 工程概览

我们的示例项目采用 HarmonyOS NEXT Stage 模型，目录结构如下：

aa15/
├── AppScope/                    # 应用全局配置
│   ├── app.json5
│   └── resources/base/element/string.json
├── entry/                       # 应用主模块
│   ├── src/main/ets/
│   │   ├── entryability/EntryAbility.ets    # Ability 入口
│   │   ├── entrybackupability/
│   │   └── pages/
│   │       ├── Index.ets                    # 默认首页
│   │       └── PatternLockDemo.ets          # ★ 本文主角
│   ├── src/main/resources/       # 资源文件
│   └── build-profile.json5       # 模块构建配置
├── build-profile.json5           # 应用级构建配置
├── hvigor/hvigor-config.json5    # Hvigor 配置
└── oh-package.json5              # 包管理配置

3.2 关键构建配置

build-profile.json5（应用级）：

{
  "app": {
    "signingConfigs": [],
    "products": [
      {
        "name": "default",
        "signingConfig": "default",
        "compatibleSdkVersion": "6.1.0(23)",
        "runtimeOS": "HarmonyOS",
        "buildOption": {
          "strictMode": {
            "caseSensitiveCheck": true,
            "useNormalizedOHMUrl": true
          }
        }
      }
    ]
  }
}

本项目基于 HarmonyOS NEXT API 24 构建，采用 Stage 模型（"apiType": "stageMode"），这是 HarmonyOS 从 API 9 开始推荐的应用开发模型。

3.3 页面路由注册

任何页面必须在 main_pages.json 中注册才能通过路由跳转访问：

{
  "src": [
    "pages/Index",
    "pages/PatternLockDemo"
  ]
}

注意 main_pages.json 所在目录为 entry/src/main/resources/base/profile/。注册后，通过 router.pushUrl 或 windowStage.loadContent 即可加载该页面。

四、核心代码深度解析

4.1 类型定义与枚举

/** 圆点索引类型，0~8 对应 3×3 矩阵的从左到右、从上到下排列 */
type Point = [number, number];

/** 应用状态枚举：贯穿整个密码设置与验证流程 */
enum PatternMode {
  SET_PASSWORD = 0,      // 首次设置新密码
  CONFIRM_PASSWORD = 1,  // 再次确认密码
  VERIFY_PASSWORD = 2,   // 验证密码
  DONE = 3               // 已完成
}

设计意图： 使用枚举而非字符串常量来定义模式状态，利用 ArkTS 的类型系统在编译期捕获拼写错误。四个状态构成一个完整的状态机，流转路径为：

SET_PASSWORD → CONFIRM_PASSWORD → DONE
                    ↓ (不一致则退回)
             SET_PASSWORD

VERIFY_PASSWORD → DONE
        ↓ (错误则重试)
  VERIFY_PASSWORD

4.2 组件结构与状态管理

@Entry
@Component
struct PatternLockDemo {
  // 响应式状态 —— 变更自动触发 UI 重渲染
  @State private currentMode: PatternMode = PatternMode.SET_PASSWORD;
  @State private firstPattern: number[] = [];
  @State private savedPassword: number[] = [];
  @State private hintText: string = '请绘制手势密码（至少连接4个点）';
  @State private hintColor: Color = Color.Black;
  @State private lockSideLength: number = 300;
  @State private isLocked: boolean = false;
  @State private resetKey: number = 0;
  @State private attemptCount: number = 0;

  // 非响应式成员 —— PatternLock 控制器
  private patternLockController: PatternLockController = new PatternLockController();

ArkTS 响应式机制要点：

  • @State 装饰的变量变更时，框架会自动重新渲染依赖该变量的 UI 部分
  • PatternLockController 不属于 UI 状态，故无需 @State 装饰
  • resetKey 递增后通过 .key() 属性绑定，实现强制重建组件实例的效果

在 ArkTS 中，@State 的行为与 Vue 的 ref/reactive 或 React 的 useState 相似，但采用了更高效的编译时依赖追踪，无需手动标记依赖关系。

4.3 PatternLock 组件装配详解

PatternLock(this.patternLockController)
  .key(this.resetKey.toString())           // 强制重建组件的"钥匙"
  .sideLength(this.lockSideLength)         // 组件边长 300vp
  .circleRadius(18)                        // 每个圆点半径 18vp
  .regularColor(Color.Gray)                // 未选中 → 灰色
  .selectedColor(Color.Blue)               // 选中 → 蓝色
  .activeColor(Color.Blue)                 // 滑动经过 → 蓝色
  .pathColor(Color.Blue)                   // 连线 → 蓝色
  .pathStrokeWidth(4)                      // 连线粗细 4vp
  .autoReset(false)                        // 手动控制重置
  .backgroundColor(Color.White)            // 白色背景
  .borderRadius(20)                        // 圆角 20vp
  .enabled(!this.isLocked)                 // 锁定后禁用触摸
  .onPatternComplete((input: number[]) => {
    this.handlePatternComplete(input)
  })
4.3.1 链式调用的设计模式

ArkTS 组件的属性设置全部采用链式调用模式，每个属性 setter 返回组件实例本身（Builder 模式），这允许我们以流畅的语法在一处完成所有属性和事件的配置。

4.3.2 参数传递与容器注册

PatternLock(this.patternLockController) 将控制器注册到组件实例。此后，通过 this.patternLockController.reset() 即可从代码层面清除绘制路径。这种"控制器模式"是 HarmonyOS ArkUI 的常见设计，类似的还有 Scroller、ListController、GridController 等。

4.3.3 关键回调数据格式

onPatternComplete 的回调参数 input: number[] 是一个整数数组，元素值为 0~8，按以下规则映射：

0 (0,0)  1 (0,1)  2 (0,2)
3 (1,0)  4 (1,1)  5 (1,2)
6 (2,0)  7 (2,1)  8 (2,2)

例如，绘制一个"L"形路径（左上→中上→右上→中下），回调返回 [0, 1, 2, 5]。索引的排列顺序精确反映了手指移动的轨迹，因此两次"相同"的图案必须保证索引数组的长度和顺序完全一致。

4.4 状态机核心逻辑

private handlePatternComplete(points: number[]): void {
  // 至少连接 4 个点
  if (points.length < 4) {
    this.setHint('至少连接 4 个点，请重试', Color.Red)
    setTimeout(() => this.clearPattern(), 800)
    return
  }

  if (this.currentMode === PatternMode.SET_PASSWORD) {
    // 第①步：记录第一次绘制的图案
    this.firstPattern = [...points]
    this.setHint('图案已记录，请再次绘制以确认', Color.Black)
    this.currentMode = PatternMode.CONFIRM_PASSWORD
    this.clearPattern()
  } else if (this.currentMode === PatternMode.CONFIRM_PASSWORD) {
    // 第②步：比对两次绘制是否一致
    if (this.arePatternsEqual(this.firstPattern, points)) {
      this.savedPassword = [...points]

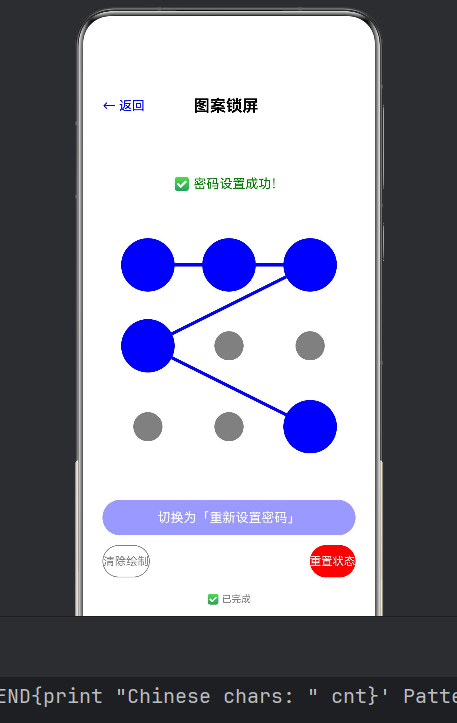

      this.setHint('✅ 密码设置成功！', Color.Green)
      this.currentMode = PatternMode.DONE
      this.isLocked = true
    } else {

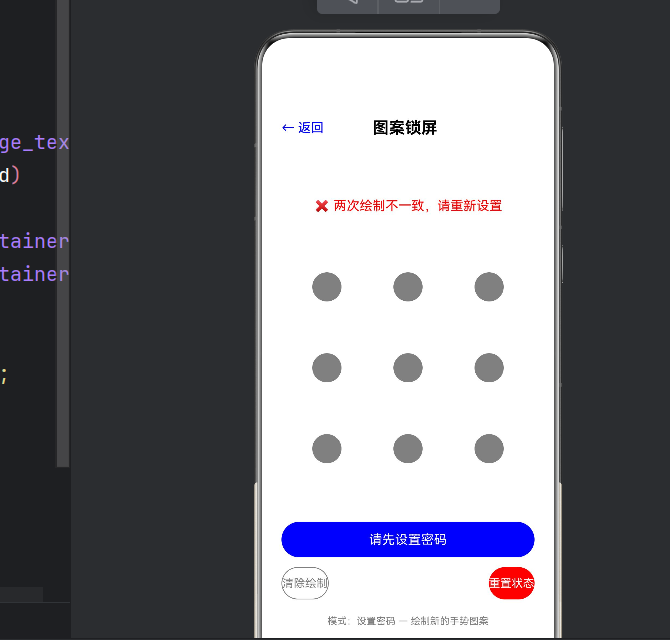

      this.setHint('❌ 两次绘制不一致，请重新设置', Color.Red)
      this.currentMode = PatternMode.SET_PASSWORD
      this.firstPattern = []
      this.clearPattern()
    }
  } else if (this.currentMode === PatternMode.VERIFY_PASSWORD) {
    // 验证模式：比对输入与已保存密码
    this.attemptCount++
    if (this.arePatternsEqual(this.savedPassword, points)) {
      this.setHint(`✅ 密码验证通过！（已尝试 ${this.attemptCount} 次）`, Color.Green)
      this.isLocked = true
      this.currentMode = PatternMode.DONE
    } else {
      this.setHint(`❌ 密码错误，请重试（已尝试 ${this.attemptCount} 次）`, Color.Red)
      this.clearPattern()
    }
  }
}
4.4.1 状态机图解
                    ┌──────────────┐
                    │ SET_PASSWORD │◄──── 初始进入
                    └──────┬───────┘
                           │ 绘制图案（≥4点）
                           ▼
                    ┌──────────────┐
                    │CONFIRM_PASSWORD│
                    └──────┬───────┘
                         / \
                        /   \
                 一致  /     \ 不一致
                      /       \
                     ▼         ▼
              ┌────────┐ ┌──────────────┐
              │  DONE  │ │ SET_PASSWORD │ (退回重设)
              └────────┘ └──────────────┘

              ┌─────────────────┐
              │ VERIFY_PASSWORD │◄──── 模式切换进入
              └────────┬────────┘
                     / \
                    /   \
             正确  /     \ 错误
                  /       \
                 ▼         ▼
          ┌────────┐ ┌──────────────┐
          │  DONE  │ │ VERIFY_PASSWORD │ (重试)
          └────────┘ └──────────────┘
4.4.2 安全性考量

实际生产环境中，手势密码的安全性需要额外注意：

  1. 最少连接数：至少 4 个点的限制防止过于简单的图案被轻易猜中
  2. 尝试次数限制：可扩展实现连续 5 次错误后锁定 30 秒的策略
  3. 防窥探：路径不应在屏幕上持久显示，autoReset 应设为 true 或手动快速清除
  4. 存储安全：密码应使用哈希（如 SHA-256）后存储，而非明文

4.5 路径比对算法

private arePatternsEqual(a: number[], b: number[]): boolean {
  if (a.length !== b.length) return false
  for (let i = 0; i < a.length; i++) {
    if (a[i] !== b[i]) return false
  }
  return true
}

这是一个严格逐位比对算法。之所以不使用 JSON.stringify 或 join(',') 后字符串比较，是因为：

  1. 性能：提前通过 length 检查短路，避免不必要的字符串构造
  2. 类型安全：纯数值比较，避免隐式类型转换导致的潜在问题
  3. 可读性：逻辑一目了然，维护成本低

在 ArkTS 中，由于 === 的严格相等语义，数组无法直接比较引用。因此必须逐元素比对。如果未来需要支持"旋转不变性"（图案旋转 90° 后依然匹配），改造比对算法时也需要修改此函数。

4.6 界面构建：@Builder 的组件化拆分

@Builder
private buildTitleBar() {
  Row() {
    Button({ type: ButtonType.Normal, stateEffect: true }) {
      Text('← 返回').fontSize(16).fontColor(Color.Blue)
    }
    .backgroundColor(Color.Transparent)
    .onClick(() => { router.back() })

    Blank()

    Text('图案锁屏')
      .fontSize(20)
      .fontWeight(FontWeight.Bold)
      .fontColor(Color.Black)

    Blank()
    Text('').fontSize(16).width(60)  // 对称占位
  }
  .width('100%')
  .height(48)
}
4.6.1 Builder 方法设计原则
  • 单一职责：每个 @Builder 方法只构建一个逻辑区域（标题栏 / 按钮栏 / 提示区域）
  • 无状态参数：Builder 方法内部通过 this 访问组件状态，无需额外传参
  • 复用性：Builder 定义在 struct 内部，可在 build() 中多次调用

@Builder 是 ArkTS 特有的装饰器，相当于"轻量级子组件"，没有独立的状态管理，不产生额外的组件树开销，非常适合拆分 UI 片段。

4.7 重置与清除策略

private clearPattern(): void {
  this.patternLockController.reset()
}

ArkUI 提供了两种清除图案路径的方式：

方式 实现 优缺点
控制器 reset controller.reset() 原地清除，无动画中断；推荐
key 重建 this.resetKey++ → .key(key) 完全销毁旧实例再创建，适合需要彻底重置状态的场景

两种方式在示例中都有涉及：clearPattern() 使用控制器方式，而 .key() 属性也保留作为兜底策略。在实际项目中推荐统一使用控制器方式，因为重建组件会带来额外的布局计算开销。

4.8 模式切换逻辑

private switchMode(): void {
  if (this.savedPassword.length > 0) {
    if (this.currentMode === PatternMode.VERIFY_PASSWORD ||
        this.currentMode === PatternMode.DONE) {
      this.currentMode = PatternMode.SET_PASSWORD
      this.firstPattern = []
      this.isLocked = false
      this.attemptCount = 0
      this.setHint('请绘制新的手势密码', Color.Black)
    } else {
      this.currentMode = PatternMode.VERIFY_PASSWORD
      this.isLocked = false
      this.attemptCount = 0
      this.setHint('请绘制密码以验证身份', Color.Black)
    }
  } else {

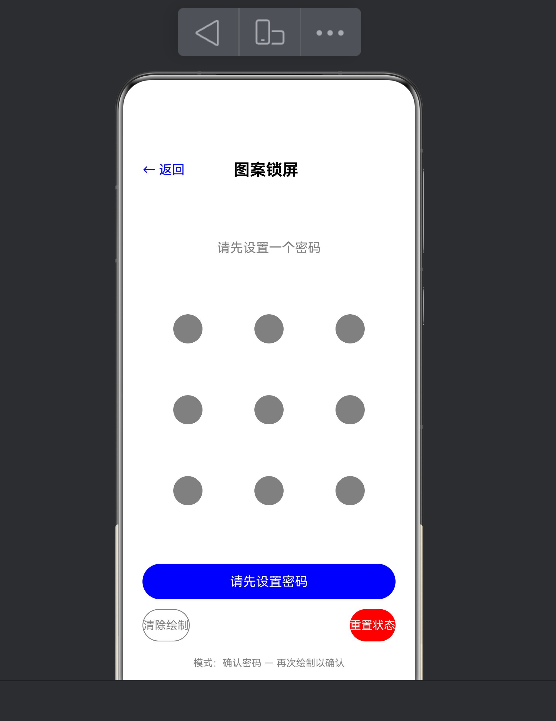

    this.setHint('请先设置一个密码', Color.Gray)
  }
  this.patternLockController.reset()
}

这里的核心保护逻辑是：仅当存在已保存密码时，才允许切换到验证模式。 如果用户尚未设置密码就试图切换，系统会给出友好提示而非静默失败。这种"防御式编程"思想在整个应用中贯穿始终。

4.9 描述文本的 Adapter 模式

private getModeDescription(): string {
  if (this.currentMode === PatternMode.SET_PASSWORD)
    return '模式：设置密码 — 绘制新的手势图案'
  else if (this.currentMode === PatternMode.CONFIRM_PASSWORD)
    return '模式：确认密码 — 再次绘制以确认'
  else if (this.currentMode === PatternMode.VERIFY_PASSWORD)
    return '模式：验证密码 — 输入密码解锁'
  else
    return '✅ 已完成'
}

这里实际上应用了**适配器模式（Adapter Pattern）**的思想：将机器友好的枚举值（PatternMode）转换为人类可读的描述文本。在 ArkTS 中，由于不支持计算属性名（Computed Property Names）的枚举反向映射，因此手动编写 getXxx() 方法是更可靠的选择。

五、完整代码

以下为完整的 PatternLockDemo.ets 文件（合并了所有上述分析）：

/**
 * PatternLock 九宫格锁屏 —— 鸿蒙原生 ArkTS 布局示例
 *
 * 场景：手势锁屏图案组件的使用场景。
 * 核心技术：PatternLock（图案锁），用于设置和验证手势密码。
 */

import { router } from '@kit.ArkUI';

enum PatternMode {
  SET_PASSWORD = 0,
  CONFIRM_PASSWORD = 1,
  VERIFY_PASSWORD = 2,
  DONE = 3
}

@Entry
@Component
struct PatternLockDemo {
  @State private currentMode: PatternMode = PatternMode.SET_PASSWORD;
  @State private firstPattern: number[] = [];
  @State private savedPassword: number[] = [];
  @State private hintText: string = '请绘制手势密码（至少连接4个点）';
  @State private hintColor: Color = Color.Black;
  @State private lockSideLength: number = 300;
  @State private isLocked: boolean = false;
  @State private resetKey: number = 0;
  @State private attemptCount: number = 0;
  private patternLockController: PatternLockController = new PatternLockController();

  build() {
    Column() {
      this.buildTitleBar()
      Column() {
        Text(this.hintText)
          .fontSize(16).fontColor(this.hintColor)
          .textAlign(TextAlign.Center)
          .margin({ top: 20, bottom: 30 })
          .lineHeight(22).width('100%')

        PatternLock(this.patternLockController)
          .key(this.resetKey.toString())
          .sideLength(this.lockSideLength)
          .circleRadius(18)
          .regularColor(Color.Gray)
          .selectedColor(Color.Blue)
          .activeColor(Color.Blue)
          .pathColor(Color.Blue)
          .pathStrokeWidth(4)
          .autoReset(false)
          .backgroundColor(Color.White)
          .borderRadius(20)
          .margin({ top: 10 })
          .enabled(!this.isLocked)
          .onPatternComplete((input: number[]) => {
            this.handlePatternComplete(input)
          })
      }
      .width('100%')
      .layoutWeight(1)
      .justifyContent(FlexAlign.Center)
      .alignItems(HorizontalAlign.Center)

      this.buildBottomButtons()
    }
    .width('100%')
    .height('100%')
    .padding({ left: 24, right: 24, top: 48 })
    .backgroundColor(Color.White)
  }

  @Builder
  private buildTitleBar() {
    Row() {
      Button({ type: ButtonType.Normal, stateEffect: true }) {
        Text('← 返回').fontSize(16).fontColor(Color.Blue)
      }
      .backgroundColor(Color.Transparent)
      .onClick(() => { router.back() })
      Blank()
      Text('图案锁屏').fontSize(20).fontWeight(FontWeight.Bold).fontColor(Color.Black)
      Blank()
      Text('').fontSize(16).width(60)
    }
    .width('100%').height(48)
  }

  @Builder
  private buildBottomButtons() {
    Column({ space: 12 }) {
      Button({ type: ButtonType.Capsule, stateEffect: true }) {
        Text(this.getModeSwitchButtonText()).fontSize(16).fontColor(Color.White)
      }
      .width('100%').height(44).backgroundColor(Color.Blue)
      .enabled(!this.isLocked)
      .onClick(() => { this.switchMode() })

      Row() {
        Button({ type: ButtonType.Capsule, stateEffect: true }) {
          Text('清除绘制').fontSize(14).fontColor(Color.Gray)
        }
        .height(40).backgroundColor(Color.White)
        .border({ width: 1, color: Color.Gray })
        .onClick(() => { this.clearPattern() })

        Blank()

        Button({ type: ButtonType.Capsule, stateEffect: true }) {
          Text('重置状态').fontSize(14).fontColor(Color.White)
        }
        .height(40).backgroundColor(Color.Red)
        .onClick(() => { this.resetAll() })
      }
      .width('100%')

      Text(this.getModeDescription())
        .fontSize(12).fontColor(Color.Gray)
        .textAlign(TextAlign.Center).width('100%')
        .margin({ top: 8, bottom: 24 })
    }
    .width('100%')
  }

  private handlePatternComplete(points: number[]): void {
    if (points.length < 4) {
      this.setHint('至少连接 4 个点，请重试', Color.Red)
      setTimeout(() => this.clearPattern(), 800)
      return
    }
    if (this.currentMode === PatternMode.SET_PASSWORD) {
      this.firstPattern = [...points]
      this.setHint('图案已记录，请再次绘制以确认', Color.Black)
      this.currentMode = PatternMode.CONFIRM_PASSWORD
      this.clearPattern()
    } else if (this.currentMode === PatternMode.CONFIRM_PASSWORD) {
      if (this.arePatternsEqual(this.firstPattern, points)) {
        this.savedPassword = [...points]
        this.setHint('✅ 密码设置成功！', Color.Green)
        this.currentMode = PatternMode.DONE
        this.isLocked = true
      } else {
        this.setHint('❌ 两次绘制不一致，请重新设置', Color.Red)
        this.currentMode = PatternMode.SET_PASSWORD
        this.firstPattern = []
        this.clearPattern()
      }
    } else if (this.currentMode === PatternMode.VERIFY_PASSWORD) {
      this.attemptCount++
      if (this.arePatternsEqual(this.savedPassword, points)) {
        this.setHint(`✅ 密码验证通过！（已尝试 ${this.attemptCount} 次）`, Color.Green)
        this.isLocked = true
        this.currentMode = PatternMode.DONE
      } else {
        this.setHint(`❌ 密码错误，请重试（已尝试 ${this.attemptCount} 次）`, Color.Red)
        this.clearPattern()
      }
    }
  }

  private arePatternsEqual(a: number[], b: number[]): boolean {
    if (a.length !== b.length) return false
    for (let i = 0; i < a.length; i++) {
      if (a[i] !== b[i]) return false
    }
    return true
  }

  private clearPattern(): void {
    this.patternLockController.reset()
  }

  private resetAll(): void {
    this.currentMode = PatternMode.SET_PASSWORD
    this.firstPattern = []
    this.savedPassword = []
    this.attemptCount = 0
    this.isLocked = false
    this.patternLockController.reset()
    this.setHint('请绘制手势密码（至少连接4个点）', Color.Black)
  }

  private switchMode(): void {
    if (this.savedPassword.length > 0) {
      if (this.currentMode === PatternMode.VERIFY_PASSWORD || this.currentMode === PatternMode.DONE) {
        this.currentMode = PatternMode.SET_PASSWORD
        this.firstPattern = []
        this.isLocked = false
        this.attemptCount = 0
        this.setHint('请绘制新的手势密码', Color.Black)
      } else {
        this.currentMode = PatternMode.VERIFY_PASSWORD
        this.isLocked = false
        this.attemptCount = 0
        this.setHint('请绘制密码以验证身份', Color.Black)
      }
    } else {
      this.setHint('请先设置一个密码', Color.Gray)
    }
    this.patternLockController.reset()
  }

  private setHint(text: string, color: Color): void {
    this.hintText = text
    this.hintColor = color
  }

  private getModeSwitchButtonText(): string {
    if (this.savedPassword.length === 0) return '请先设置密码'
    else if (this.currentMode === PatternMode.VERIFY_PASSWORD || this.currentMode === PatternMode.DONE)
      return '切换为「重新设置密码」'
    else return '切换为「验证密码」'
  }

  private getModeDescription(): string {
    if (this.currentMode === PatternMode.SET_PASSWORD)
      return '模式：设置密码 — 绘制新的手势图案'
    else if (this.currentMode === PatternMode.CONFIRM_PASSWORD)
      return '模式：确认密码 — 再次绘制以确认'
    else if (this.currentMode === PatternMode.VERIFY_PASSWORD)
      return '模式：验证密码 — 输入密码解锁'
    else return '✅ 已完成'
  }
}

六、PatternLock 使用最佳实践

6.1 视觉设计建议

  1. 圆点大小适配：circleRadius 建议在 15~22vp 之间。过小导致触摸精度下降，过大则相邻圆点间距不足，误触率升高。
  2. 颜色搭配：选中色与未选中色应有明显对比度。推荐 selectedColor 使用品牌主色，regularColor 使用灰色系。
  3. 边距与对齐：PatternLock 默认居中对齐。建议外层容器设置明确的尺寸约束，避免组件拉伸变形。

6.2 交互体验优化

优化点 方案
触控反馈 结合 onPatternComplete 回调添加振动反馈（vibrator API）
错误提示 错误时路径线条切换为红色并闪烁，辅助文字提示
最小长度提示 在圆点上方显示数字标签，或动态显示已连接点数
无障碍支持 为每个圆点添加 accessibilityText，描述当前绘制进度

6.3 常见编译错误与解决方案

错误信息 原因 解决方案
Argument of type ... not assignable to PatternLockController 错误地将 { sideLength } 对象传入构造函数 改为 PatternLock(new PatternLockController())，属性通过链式调用设置
onPatternComplete 类型不匹配 回调参数类型写为 Point[] 而非 number[] 更正签名：(input: number[]) => void
'key' can only be used for testing directories 在正式代码中使用 .key() 属性 该警告可忽略；或用 controller.reset() 替代
Unknown resource name 引用了当前 API 版本不存在的系统资源 使用 Color 枚举常量或自定义 $r('app.color.xxx') 资源

6.4 性能优化

  1. 避免频繁重建：.key() 递增会销毁整个组件树再重建，频繁调用可能导致卡顿。优先使用 controller.reset()。
  2. 最小化 State 粒度：不要将 PatternLock 的全部配置属性都标记为 @State，静态不变的属性直接写在 build() 中即可。
  3. 延迟加载：如果 PatternLock 页面不是首页，可使用 LazyForEach 或条件渲染控制其加载时机。

七、扩展：从示例到生产

7.1 持久化存储

生产环境中，密码需要持久化存储。HarmonyOS 提供了多种存储方案：

import { preferences } from '@kit.ArkData';

// 保存密码（SHA-256 哈希后）
const hashed = await hashPassword(pattern.join('-'))
await preferences.put(globalThis.context, 'lock_pattern', hashed)

// 验证时比对哈希
const stored = await preferences.get(globalThis.context, 'lock_pattern', '')
const same = stored === await hashPassword(input.join('-'))

7.2 生物认证降级

PatternLock 可与生物认证（指纹/人脸）配合使用：

import { userAuth } from '@kit.UserAuthenticationKit';

async function authenticateWithBio(): Promise<boolean> {
  const auth = userAuth.getUserAuthInstance({
    challenge: new Uint8Array([...]),
    authType: [userAuth.UserAuthType.FINGERPRINT, userAuth.UserAuthType.FACE]
  })
  const result = await auth.auth()
  return result.result === userAuth.AuthResultCode.SUCCESS
}

当生物认证失败时，降级到 PatternLock 验证。

7.3 多设备协同

PatternLock 可与 HarmonyOS 的分布式能力结合，实现跨设备解锁：

import { distributedDeviceManager } from '@kit.DistributedServiceKit';

// 在可信设备上验证图案
const devices = distributedDeviceManager.getTrustedDeviceListSync()
// 通过 RPC 将图案发送到目标设备验证

八、小结

本文从鸿蒙原生 PatternLock 组件入手，完整地演示了如何构建一个具有设置密码、确认密码、验证密码完整流程的九宫格锁屏应用。核心要点包括：

  1. 组件层级：PatternLock + PatternLockController 的双层架构
  2. 数据流：onPatternComplete 回调返回的 number[] 索引数组作为数据载体
  3. 状态机：四阶段枚举驱动 UI 状态流转，保证用户体验的严谨性
  4. 组件化：@Builder 拆分 UI 片段，保持主 build() 方法简洁
  5. 响应式：@State 装饰器驱动的自动 UI 刷新

PatternLock 虽然只是一个单一组件，但它背后涉及的状态管理、事件回调、组件组合、UI 响应式更新等概念，代表了鸿蒙 ArkTS 开发的核心范式。掌握了 PatternLock 的使用方式，也就掌握了 @Entry/@Component/@State/@Builder 等装饰器在真实业务场景中的配合方式——这些知识与经验可以复用到几乎所有 HarmonyOS NEXT 应用开发中。

九、参考资源

# harmonyos # 华为
Logo
HarmonyOS开发者社区

讨论HarmonyOS开发技术，专注于API与组件、DevEco Studio、测试、元服务和应用上架分发等。

更多推荐

cover

二手市场交易应用基于HarmonyOS API 24深度解析

avatar HarmonyOS开发者社区

我用HarmonyOS的思路做了一个走路点亮地图的App——像素征途的技术复盘

在定位追踪这块，我做了三档追踪模式。这个分档设计在技术上的考量是根据场景动态调整定位精度和上报频率，省电档用的是 significant location change 级别的监听，持续档则拉满 GPS 精度。作为一个通勤党，看着自己每天的路线从灰色逐渐变亮、最终变金，那种成就感很难用语言描述。做这个App的时候，我给自己定了几条死规矩：纯单机养成，数据存本地，我都看不到用户去过哪。不联网不社交不

avatar HarmonyOS开发者社区
cover

鸿蒙车机手机协同服务生态

avatar HarmonyOS开发者社区
