基于HarmonyOS的情侣美食管理应用开发实战（六）- 图片显示问题修复

📖 系列文章目录

• （一）项目设计与角色管理
• （二）菜谱管理与订单系统
• （三）美食相册与设置功能
• （四）数据库优化与问题解决
• （五）数据持久化问题修复
• （六）图片显示问题修复（本文）

---

一、问题发现

1.1 问题现象

在修复了数据持久化问题后，又发现了新的问题：

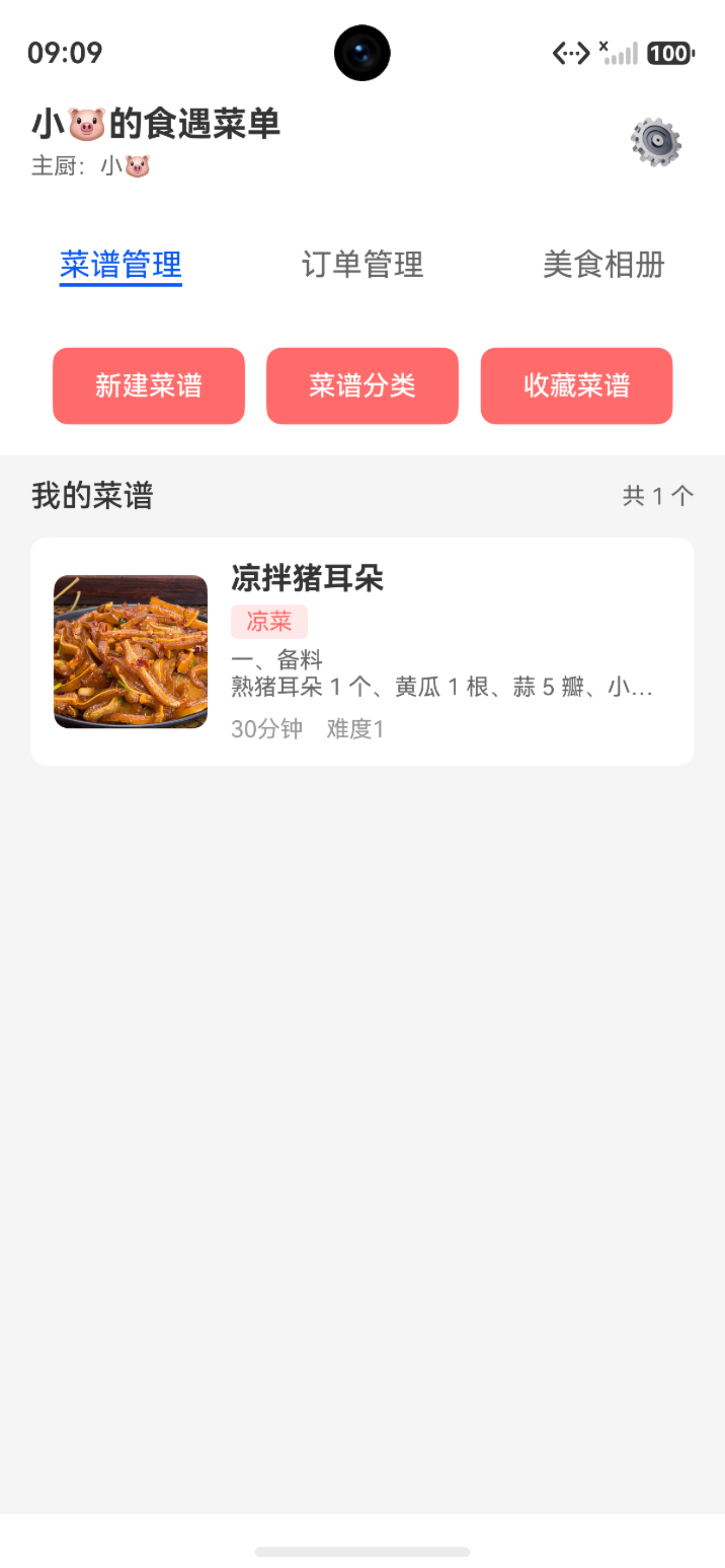

主页面（ChefHomePage）：

• ✅ 菜谱图片正常显示
• ✅ 图片加载速度快

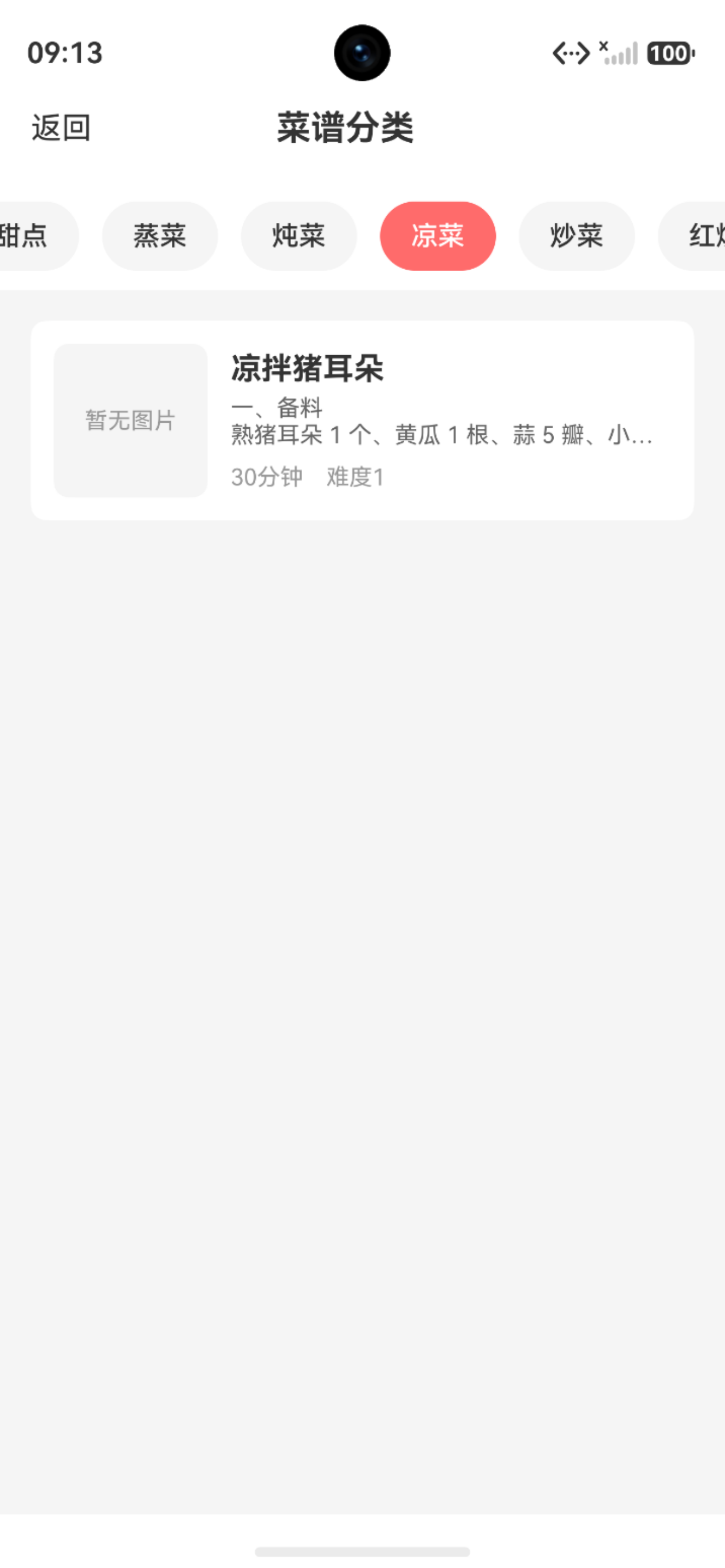

菜谱分类页面（RecipeCategoryPage）：

• ❌ 图片无法显示
• ❌ 只显示菜谱名称
• ❌ 图片位置空白

收藏页面（FavoriteRecipePage）：

• ❌ 图片无法显示
• ❌ 同样的问题


1.2 问题影响

这个问题严重影响用户体验：

• 用户无法直观地浏览菜谱
• 降低了应用的视觉吸引力
• 分类功能失去了意义

---

二、问题分析

2.1 代码对比

检查不同页面的图片显示代码：

主页面代码：

// ChefHomePage.ets
Image(recipe.imagePath)
  .width(80)
  .height(80)
  .borderRadius(8)
  .objectFit(ImageFit.Cover)

分类页面代码：

// RecipeCategoryPage.ets
Image(recipe.imagePath)
  .width(80)
  .height(80)
  .borderRadius(8)
  .objectFit(ImageFit.Cover)

发现：
代码完全一样，但效果不同！

2.2 深入分析

检查图片路径的保存方式：

// AddRecipePage.ets - 选择图片后
this.recipeImage = saveUri
// saveUri 类似：/data/app/.../files/images/recipe_123.jpg

问题原因：

HarmonyOS的Image组件加载本地文件有特殊要求：

• 网络图片：直接使用URL（https://example.com/image.jpg）
• 应用资源：使用 $r('app.media.xxx')
• 本地文件：必须使用 file:// 协议前缀

为什么主页面能显示？
可能是因为：

1. 某些缓存机制
2. Image组件的内部处理逻辑
3. 不同页面的渲染时机不同

但分类页面不能显示：

• 直接使用绝对路径
• 没有协议前缀
• Image组件无法识别文件类型

---

三、解决方案

3.1 创建图片工具类

创建 ImageUtil.ets 统一处理图片路径：

/**
 * 图片工具类
 * 处理图片路径转换、保存等操作
 */
export class ImageUtil {
  private static readonly TAG = 'ImageUtil'

  /**
   * 获取图片显示路径
   * HarmonyOS的Image组件加载本地文件需要file://协议前缀
   *
   * @param filePath 图片文件路径
   * @return 可用于Image组件显示的路径
   */
  static getDisplayPath(filePath: string): string {
    // 空路径检查
    if (!filePath) {
      return ''
    }

    // 如果已经是file://开头，直接返回
    if (filePath.startsWith('file://')) {
      return filePath
    }

    // 否则添加file://前缀
    return `file://${filePath}`
  }
}

设计思路：

1. 空值检查：避免空指针异常
2. 前缀判断：避免重复添加 file://
3. 自动转换：统一处理路径格式

3.2 修改各页面代码

主页面（ChefHomePage.ets）

// 添加导入
import { ImageUtil } from '../common/ImageUtil'

// 修改图片显示
Image(ImageUtil.getDisplayPath(recipe.imagePath))
  .width(80)
  .height(80)
  .borderRadius(8)
  .objectFit(ImageFit.Cover)

分类页面（RecipeCategoryPage.ets）

// 添加导入
import { ImageUtil } from '../common/ImageUtil'

// 修改图片显示
Image(ImageUtil.getDisplayPath(recipe.imagePath))
  .width(80)
  .height(80)
  .borderRadius(8)
  .objectFit(ImageFit.Cover)

收藏页面（FavoriteRecipePage.ets）

// 添加导入
import { ImageUtil } from '../common/ImageUtil'

// 修改图片显示
Image(ImageUtil.getDisplayPath(recipe.imagePath))
  .width(100)
  .height(100)
  .borderRadius(8)
  .objectFit(ImageFit.Cover)

新增菜谱页面（AddRecipePage.ets）

// 图片预览
if (this.recipeImage) {
  Image(ImageUtil.getDisplayPath(this.recipeImage))
    .width('100%')
    .height(200)
    .borderRadius(8)
    .objectFit(ImageFit.Cover)
}

---

四、验证测试

4.1 测试步骤

添加菜谱：

1. 点击"添加菜谱"
2. 选择图片（从相册选择）
3. 填写菜谱信息
4. 保存菜谱

查看主页：

1. 返回主页面
2. 查看菜谱列表
3. 确认图片正常显示


查看分类：

1. 进入"凉菜"分类
2. 查看菜谱列表
3. 确认图片正常显示


查看收藏：

1. 收藏一个菜谱
2. 进入收藏页面
3. 确认图片正常显示

4.2 测试结果

修复前：

• ✅ 主页面图片正常
• ❌ 分类页面图片空白
• ❌ 收藏页面图片空白

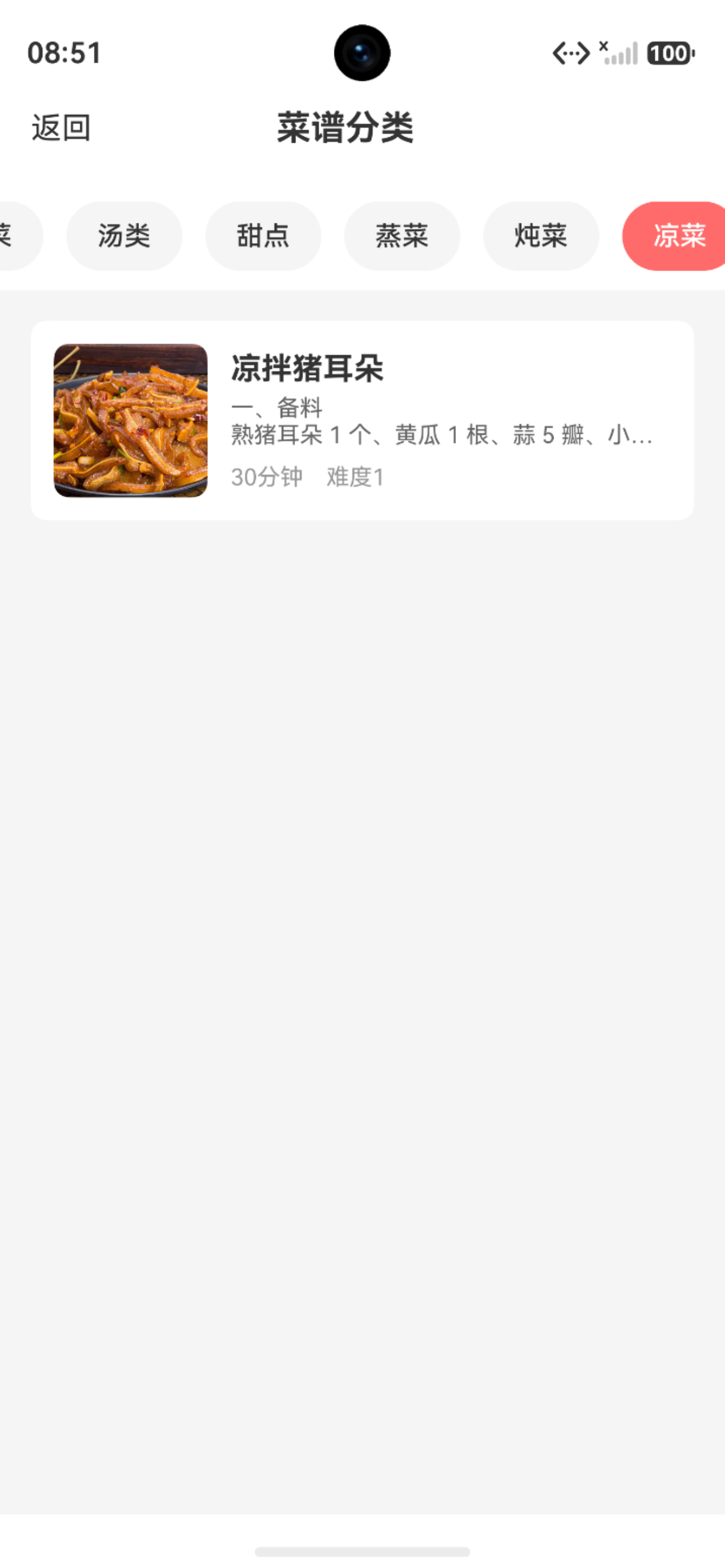

修复后：

• ✅ 主页面图片正常显示
• ✅ 分类页面图片正常显示
• ✅ 收藏页面图片正常显示
• ✅ 新增页面预览正常
• ✅ 图片加载速度快

4.3 路径转换验证

原始路径：

/data/app/el2/100/base/com.example.menurecipe/files/images/recipe_1720345678901.jpg

转换后路径：

file:///data/app/el2/100/base/com.example.menurecipe/files/images/recipe_1720345678901.jpg

说明：

• 添加了 file:// 协议前缀
• Image组件能正确识别和加载
• 图片正常显示

---

五、最佳实践

5.1 HarmonyOS图片加载规则

三种图片来源：

1. 网络图片

Image('https://example.com/image.jpg')
  .width(200)
  .height(200)

2. 应用资源

Image($r('app.media.icon'))
  .width(200)
  .height(200)

3. 本地文件

Image('file:///data/app/.../image.jpg')
  .width(200)
  .height(200)

注意事项：

• 本地文件必须使用 file:// 协议
• 路径必须是绝对路径
• 文件必须存在于应用可访问的目录

5.2 工具类设计原则

单一职责：

• ImageUtil 只负责图片路径转换
• 不涉及其他业务逻辑

统一处理：

• 所有页面使用同一个工具类
• 避免重复代码
• 便于维护和修改

健壮性：

• 空值检查
• 格式判断
• 异常处理

5.3 图片存储建议

存储位置：

应用私有目录/files/images/

命名规则：


优点：

• 应用私有，安全可靠
• 应用卸载时自动清理
• 不会占用公共存储空间

---

六、总结

本篇文章解决了图片显示问题：

问题原因：

• HarmonyOS加载本地文件需要 file:// 协议
• 不同页面的Image组件处理逻辑不同
• 缺少统一的路径转换机制

解决方案：

• 创建 ImageUtil 工具类
• 统一处理图片路径转换
• 所有页面使用统一方法

修复效果：

• ✅ 所有页面图片正常显示
• ✅ 图片加载速度快
• ✅ 代码统一规范
• ✅ 易于维护

这个问题提醒我们：在HarmonyOS开发中，要注意平台特有的规则和限制，使用工具类统一处理可以避免很多问题。

---
