25 数据库设计与表结构规划：5 张表的设计思路

前言

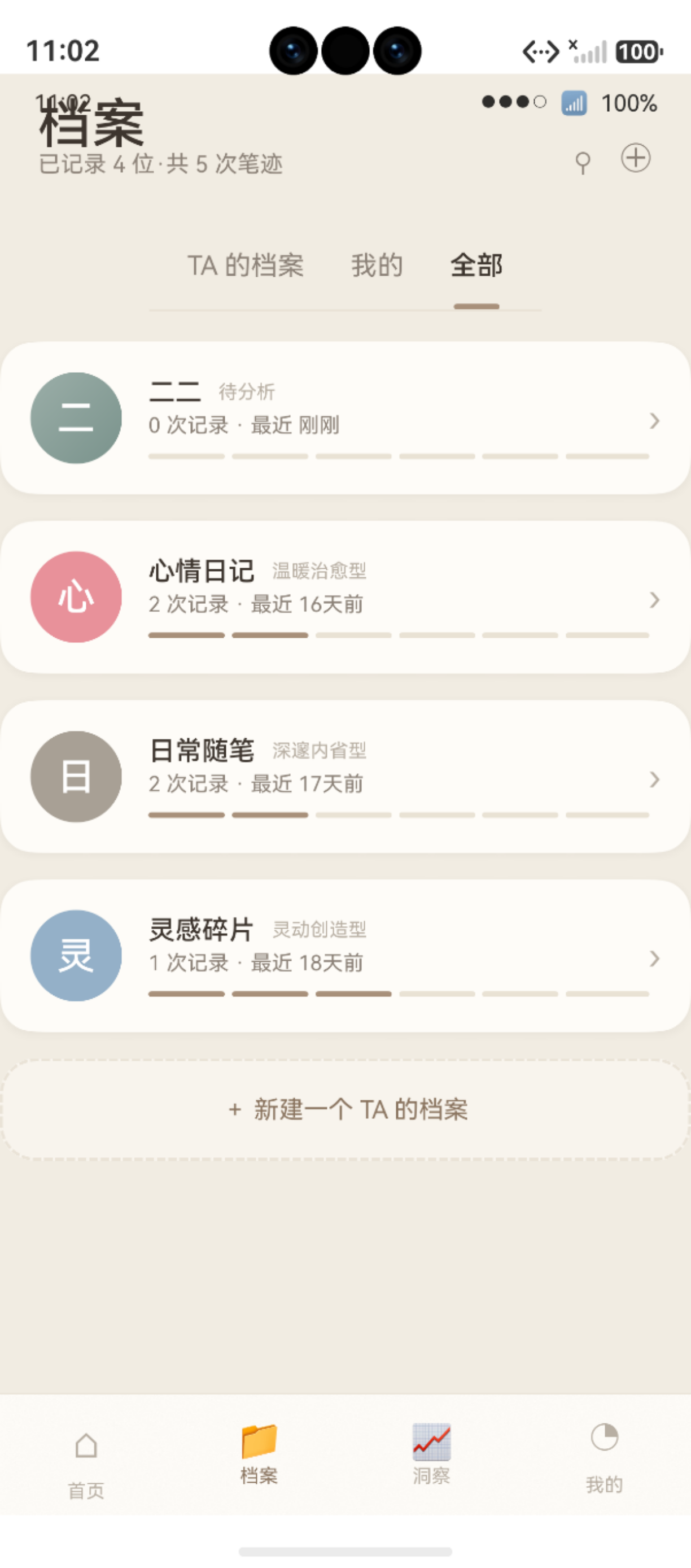

在这里插入图片描述

图：25 数据库设计与表结构规划：5 张表的设计思路运行效果截图（HarmonyOS NEXT）

数据库表结构的设计直接关系到应用的数据组织方式、查询效率和扩展性。一个良好的表结构设计应该满足当前需求、预留扩展空间、并保持查询效率。

本文以"鹿鹿·笔迹心理分析"项目中的 5 张核心表为例，详细讲解鸿蒙 RDB 数据库的表结构设计思路、字段类型选择、约束策略和索引优化方案。

鸿蒙官方·RDB 建表语法：developer.huawei.com
[Models.ets](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/features/data/Models.ets) — 实体类型定义

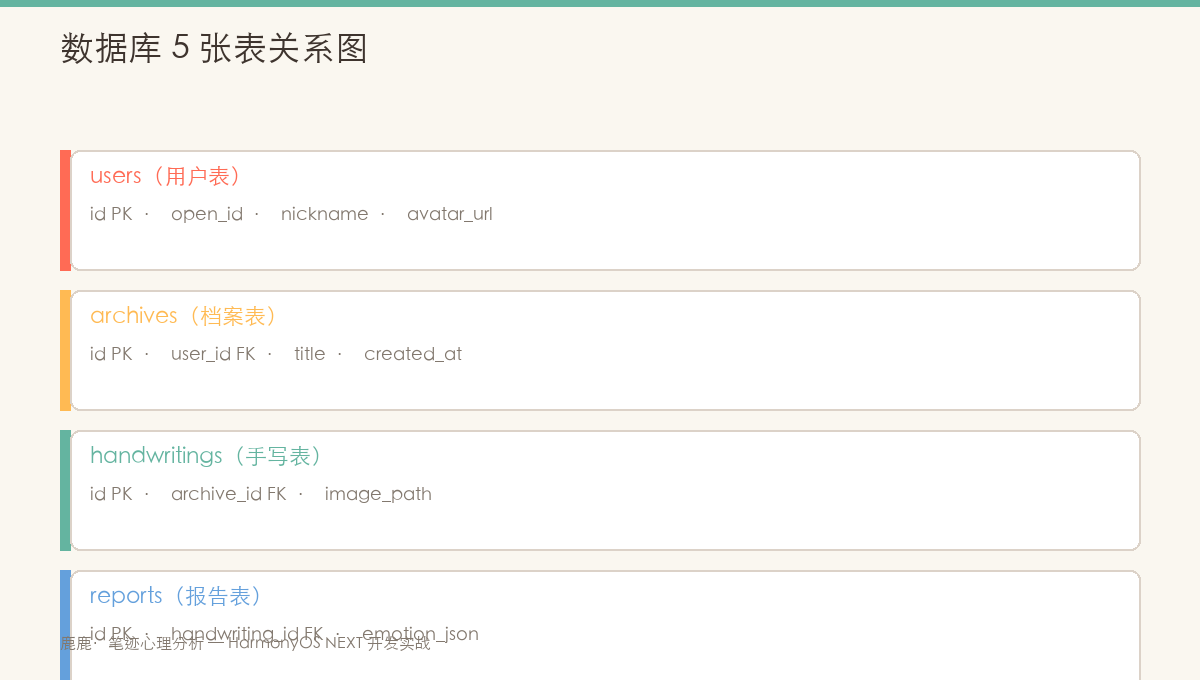

数据库 5 张表关系图

图：鹿鹿项目 5 张表的 ER 关系——user、archive、handwriting、report、relation

一、数据模型概览

1.1 5 张表的关系

user ──1:N──→ archive ──1:N──→ handwriting ──1:1──→ report
  │              │
  │              └── relation(partner_archive_id)
  └──────── relation(user_id)

表名	中文名	核心作用	数据量级	外键关联
`user`	用户	本地用户信息	~1 条	关联 archive.user_id
`archive`	档案	按人分组管理	5-20 条	关联 user.id
`handwriting`	笔迹	每次采集的记录	数百条	关联 archive.id
`report`	报告	AI 分析结果	同 handwriting	关联 handwriting.id
`relation`	关系	双人合盘绑定	~1 条	关联 user.id

1.2 DDL 语句

// DatabaseService.ets — upgrade 方法中的建表 SQL
const ddls: string[] = [
  `CREATE TABLE IF NOT EXISTS user (
    id INTEGER PRIMARY KEY AUTOINCREMENT,
    open_id TEXT UNIQUE,
    name TEXT NOT NULL,
    avatar TEXT,
    created_at INTEGER NOT NULL
  )`,

  `CREATE TABLE IF NOT EXISTS archive (
    id INTEGER PRIMARY KEY AUTOINCREMENT,
    user_id INTEGER NOT NULL,
    name TEXT NOT NULL,
    emoji TEXT,
    relation TEXT,
    color TEXT,
    last_record_at INTEGER,
    record_count INTEGER NOT NULL DEFAULT 0,
    created_at INTEGER NOT NULL
  )`,

  `CREATE TABLE IF NOT EXISTS handwriting (
    id INTEGER PRIMARY KEY AUTOINCREMENT,
    archive_id INTEGER,
    source TEXT NOT NULL,
    image_path TEXT,
    ocr_text TEXT,
    feature_json TEXT,
    energy_score INTEGER,
    device_type TEXT DEFAULT '',
    word_count INTEGER DEFAULT 0,
    write_duration INTEGER DEFAULT 0,
    created_at INTEGER NOT NULL
  )`,

  `CREATE TABLE IF NOT EXISTS report (
    id INTEGER PRIMARY KEY AUTOINCREMENT,
    handwriting_id INTEGER NOT NULL,
    archive_id INTEGER,
    personality_type TEXT,
    summary TEXT,
    radar_json TEXT,
    tags_json TEXT,
    created_at INTEGER NOT NULL
  )`,

  `CREATE TABLE IF NOT EXISTS relation (
    id INTEGER PRIMARY KEY AUTOINCREMENT,
    user_id INTEGER NOT NULL,
    partner_archive_id INTEGER NOT NULL,
    bound_method TEXT,
    match_score INTEGER,
    created_at INTEGER NOT NULL
  )`
]

二、表结构详解

2.1 user（用户表）

CREATE TABLE IF NOT EXISTS user (
  id          INTEGER PRIMARY KEY AUTOINCREMENT,   -- 主键，自增
  open_id     TEXT UNIQUE,                          -- 用户标识（HMS/本地）
  name        TEXT NOT NULL,                        -- 用户名
  avatar      TEXT,                                 -- 头像路径
  created_at  INTEGER NOT NULL                      -- 创建时间戳
)

设计要点：

字段	类型选择	设计理由
`id`	INTEGER PRIMARY KEY AUTOINCREMENT	自增主键，保证唯一性和插入效率
`open_id`	TEXT UNIQUE	未来对接 HMS 账号时使用，`local` 表示本地用户
`name`	TEXT NOT NULL	用户昵称，NOT NULL 确保始终有显示名
`avatar`	TEXT（NULL 允许）	头像路径，暂无头像时可为空
`created_at`	INTEGER NOT NULL	时间戳以毫秒为单位（13 位），not null

2.2 archive（档案表）

CREATE TABLE IF NOT EXISTS archive (
  id              INTEGER PRIMARY KEY AUTOINCREMENT,
  user_id         INTEGER NOT NULL,                 -- 关联 user.id
  name            TEXT NOT NULL,                    -- 档案名称
  emoji           TEXT,                             -- 档案图标（emoji 字符串）
  relation        TEXT,                             -- 关系标签（"伴侣"/"未设置"）
  color           TEXT,                             -- 主题色（hex 字符串）
  last_record_at  INTEGER,                          -- 最近记录时间
  record_count    INTEGER NOT NULL DEFAULT 0,       -- 记录总数
  created_at      INTEGER NOT NULL
)

设计要点：

字段	作用	业务映射
`user_id`	归属用户	一个用户可有多个档案
`relation`	关系分类	`'伴侣'` 的档案收入"合盘"模块
`emoji` + `color`	视觉标识	档案卡片上的图标和背景色
`last_record_at`	排序依据	首页按最近记录时间排序
`record_count`	展示计数	冗余字段，避免每次都 COUNT 查询

2.3 handwriting（笔迹表）

CREATE TABLE IF NOT EXISTS handwriting (
  id              INTEGER PRIMARY KEY AUTOINCREMENT,
  archive_id      INTEGER,                          -- 档案（NULL=未归类）
  source          TEXT NOT NULL,                     -- 来源：camera/gallery/handwrite/demo
  image_path      TEXT,                             -- 图片路径
  ocr_text        TEXT,                             -- OCR 识别文本
  feature_json    TEXT,                             -- JSON：6 维特征向量
  energy_score    INTEGER,                          -- 能量值（0-100）
  device_type     TEXT DEFAULT '',                   -- 设备类型（v2 新增）
  word_count      INTEGER DEFAULT 0,                -- 字数统计（v2 新增）
  write_duration  INTEGER DEFAULT 0,                -- 书写时长 ms（v2 新增）
  created_at      INTEGER NOT NULL
)

设计要点：

字段	说明	业务价值
`source`	TEXT NOT NULL	区分数据分析来源（拍照/相册/手写板）
`feature_json`	TEXT（JSON）	存储 6 维特征向量，避免建立 6 个独立字段
`archive_id`	允许 NULL	archive_id=0 表示"未归类"
`created_at`	INTEGER	毫秒时间戳，支持时间的精确排序
`v2 新增字段`	含默认值	向前兼容的字段扩展示例

2.4 report（报告表）

CREATE TABLE IF NOT EXISTS report (
  id              INTEGER PRIMARY KEY AUTOINCREMENT,
  handwriting_id  INTEGER NOT NULL,                 -- 关联 handwriting.id
  archive_id      INTEGER,                          -- 冗余，便于按档案查询
  personality_type TEXT,                            -- 人格类型（如"温和理性型"）
  summary         TEXT,                             -- 一句话总结
  radar_json      TEXT,                             -- JSON: 6 维雷达分数
  tags_json       TEXT,                             -- JSON: 标签数组
  created_at      INTEGER NOT NULL
)

JSON 字段的设计理由：

// 如果不用 JSON 字段，雷达图需要 6 列
// ❌ 方案 A：展开为 6 个独立字段
energy REAL, thinking REAL, action REAL,
emotion REAL, social REAL, detail REAL

// ✅ 方案 B：JSON 字符串（本项目采用）
radar_json TEXT  -- '{"energy":62,"thinking":68,"action":55,"emotion":71,"social":60,"detail":75}'

JSON 字段的优势：

对比项	6 个独立字段	JSON 字段
列数	+6 列	+1 列
扩展性	新增维度需 ALTER TABLE	直接修改 JSON 结构
代码量	6 个 getter/setter	序列化/反序列化一次
查询	可 WHERE 过滤某个维度	无法直接过滤
适用场景	需要按维度筛选	仅展示，不需要筛选

2.5 relation（关系表）

CREATE TABLE IF NOT EXISTS relation (
  id                INTEGER PRIMARY KEY AUTOINCREMENT,
  user_id           INTEGER NOT NULL,              -- 用户
  partner_archive_id INTEGER NOT NULL,              -- 伴侣的档案 ID
  bound_method      TEXT,                          -- 绑定方式：tap/qrcode/phone
  match_score       INTEGER,                       -- 匹配度 0-100
  created_at        INTEGER NOT NULL
)

设计要点：

通过 partner_archive_id 关联实际伴侣的档案数据
bound_method 记录绑定方式（NFC 碰一碰/二维码/手机号）
match_score 缓存匹配度计算结果

提示：relation 表设计的核心思路是"用一个外键引用 partner 的档案，而非引用 partner 的用户表"。这样可以直接复用 archive 中的档案数据。

三、字段类型对照

3.1 鸿蒙 RDB 支持的类型

SQLite 类型	鸿蒙映射	使用场景
`INTEGER`	`number`（getLong）	主键、时间戳、数值
`REAL`	`number`（getDouble）	小数（本项目未使用）
`TEXT`	`string`（getString）	文字、JSON、路径
`BLOB`	`ArrayBuffer`（getBlob）	二进制（本项目未使用）

3.2 项目中实际使用的类型

项目类型	SQL 类型	Getter	Setter	使用字段
主键 ID	INTEGER	`getLong`	自增	所有表的 id
文本	TEXT	`getString`	`string`	name、summary、OCR
时间戳	INTEGER	`getLong`	`Date.now()`	created_at、last_record_at
计数	INTEGER	`getLong`	`number`	record_count、word_count
JSON	TEXT	`getString`	`JSON.stringify()`	feature_json、radar_json
枚举	TEXT	`getString`	`string literal`	source、bound_method

四、索引设计

4.1 项目中的索引

CREATE INDEX IF NOT EXISTS idx_handwriting_archive
  ON handwriting(archive_id, created_at DESC)    -- 组合索引，支持按档案+时间查询

CREATE INDEX IF NOT EXISTS idx_report_handwriting
  ON report(handwriting_id)                       -- 单列索引，支持笔迹→报告查询

4.2 索引覆盖的查询场景

索引名称	加速的查询	涉及方法
`idx_handwriting_archive`	`WHERE archive_id = ? ORDER BY created_at DESC`	`HandwritingDao.listByArchive`
`idx_report_handwriting`	`WHERE handwriting_id = ?`	`ReportDao.findByHandwriting`

4.3 索引设计原则

为高频 WHERE 字段建索引：archive_id、handwriting_id 频繁出现在查询条件中
为 ORDER BY 字段建索引：created_at DESC 是最常用的排序方向
避免过量索引：5 张表只建 2 个索引，因为大部分查询在小数据量（<500 条）下走全表扫描也很快
组合索引的列顺序：将区分度高的列放在前面（archive_id 比 created_at 更数据集中）

五、实体类型定义

5.1 接口定义

// Models.ets
export interface HandwritingEntity {
  id?: number
  archive_id?: number
  source: string              // 'camera' | 'gallery' | 'handwrite'
  image_path?: string
  ocr_text?: string
  feature_json?: string       // 6 维特征向量
  energy_score?: number
  device_type?: string
  word_count?: number
  write_duration?: number
  created_at: number
}

5.2 可选字段的语义

写法	说明	对应 SQL
`id?: number`	主键用于读取时赋值	PRIMARY KEY AUTOINCREMENT
`archive_id?: number`	可为 NULL，未归类	archive_id INTEGER
`source: string`	NOT NULL，必传字段	source TEXT NOT NULL
`energy_score?: number`	NULL 允许	energy_score INTEGER

提示：Entity 接口中的可选字段 ? 对应 SQL 中的 NULL 允许字段。NOT NULL 的字段在接口中写为 field: type。

六、表结构设计总结

6.1 设计检查清单

检查项	项目中示例	是否满足
每张表都有主键	✅ 所有表有 `id INTEGER PRIMARY KEY AUTOINCREMENT`	✅
外键关系明确	✅ user→archive→handwriting→report	✅
冗余字段合理	✅ archive.record_count（避免 COUNT 查询）	✅
时间戳统一	✅ 所有 created_at 为 INTEGER（毫秒）	✅
JSON 字段适度	✅ 仅在 feature_json、radar_json、tags_json 使用	✅
索引覆盖高频查询	✅ 2 个索引覆盖所有关联查询	✅
预留扩展	✅ 字段有默认值，v2 可新增列	✅

6.2 不采用的方案

方案	原因	替代选择
使用自增 UUID 做主键	INTEGER 更高效、更易读	INTEGER PRIMARY KEY
雷达成 6 维独立列	扩展性差	JSON 列
storage 存储附件图片	图片通过文件系统管理	数据库中只存 image_path
使用外键约束	鸿蒙 RDB 不强制外键	应用层保证一致性

八、注意事项与常见问题

8.1 开发注意事项

在实际开发过程中，需特别注意以下几点：

API 兼容性：部分接口仅在特定 HarmonyOS NEXT 版本中可用，需做版本条件判断
权限模型：采用静态声明（module.json5）+ 动态申请（requestPermissionsFromUser）的两阶段授权
生命周期：合理使用 aboutToAppear() 和 aboutToDisappear() 管理资源初始化与释放
状态同步：跨页面数据通过 AppStorage 共享，组件内状态使用 @State / @Prop / @Link 装饰器

8.2 常见错误与解决方案

常见问题快速排查表：

问题类型	排查方向	参考方法
应用崩溃	查看 hilog 错误日志	`hilog.error(TAG, "...", e.message)`
状态丢失	检查 AppStorage 键名拼写	统一使用常量管理键名
动画不流畅	避免在 animateTo 回调中执行 I/O	动画与数据操作分离

总结

本文详细解析了"鹿鹿"项目的 5 张数据库表设计：

user：用户基础信息，open_id 预留 HMS 账号对接
archive：档案分组管理，emoji+color 视觉标识
handwriting：笔迹采集记录，feature_json 存 6 维特征
report：AI 分析报告，radar_json 存雷达分数
relation：双人合盘绑定，通过 partner_archive_id 引用档案

设计原则：规范化为主，适度冗余为辅；明确外键关系，但不由数据库强制；JSON 字段存储结构化但不需要独立查询的复合数据。

下一篇文章将深入 数据库版本升级策略——从 v1 到 v2 的增量迁移实践。

如果这篇文章对你有帮助，欢迎点赞👍、收藏⭐、关注🔔，你的支持是我持续创作的动力！

参考资源：

鸿蒙 RDB 建表语法
[Models.ets 实体定义](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/features/data/Models.ets)
[DatabaseService.ets 建表源码](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/features/data/DatabaseService.ets)
SQLite CREATE TABLE 语法
CREATE INDEX 索引优化
JSON 字段序列化
鸿蒙开发文档
数据持久化指南
SQLite 范式设计
鸿蒙 FOREIGN KEY 说明

思考题： 在你的鸿蒙项目中，是如何处理复杂关联关系（如多对多）的？

A. 使用中间关联表（如本项目 relation 表）

B. 在字段中存储 JSON 数组（如 partner_ids: string）

C. 使用多个独立查询在 TypeScript 层面做联接

D. 直接使用原始 SQL JOIN 语句

欢迎在评论区分享你的数据建模经验！

七、设计原则总结

在本项目 5 张表的设计中，遵循了以下核心原则：

原则	说明	本项目体现
第三范式（3NF）	消除传递依赖	report 独立于 handwriting
最小化 NULL	关键字段设 NOT NULL	id、user_id 等主键字段
时间戳标准化	统一使用 ISO 8601	`created_at TEXT` 存储字符串
JSON 序列化	数组/对象存为 TEXT	`keywords`、`radar_scores` 字段
索引策略	只为高频查询列建索引	`user_id`、`created_at` 建索引
外键约束	逻辑外键（无 FK 约束）	由应用层保证引用完整性

鸿蒙 RDB（SQLite）默认不启用 FOREIGN KEY 约束，需要显式执行 PRAGMA foreign_keys = ON; 才能生效。在本项目中，通过 DAO 层的业务逻辑保证数据的引用完整性。
