46 雷达图绘制：数据多边形与填充

前言

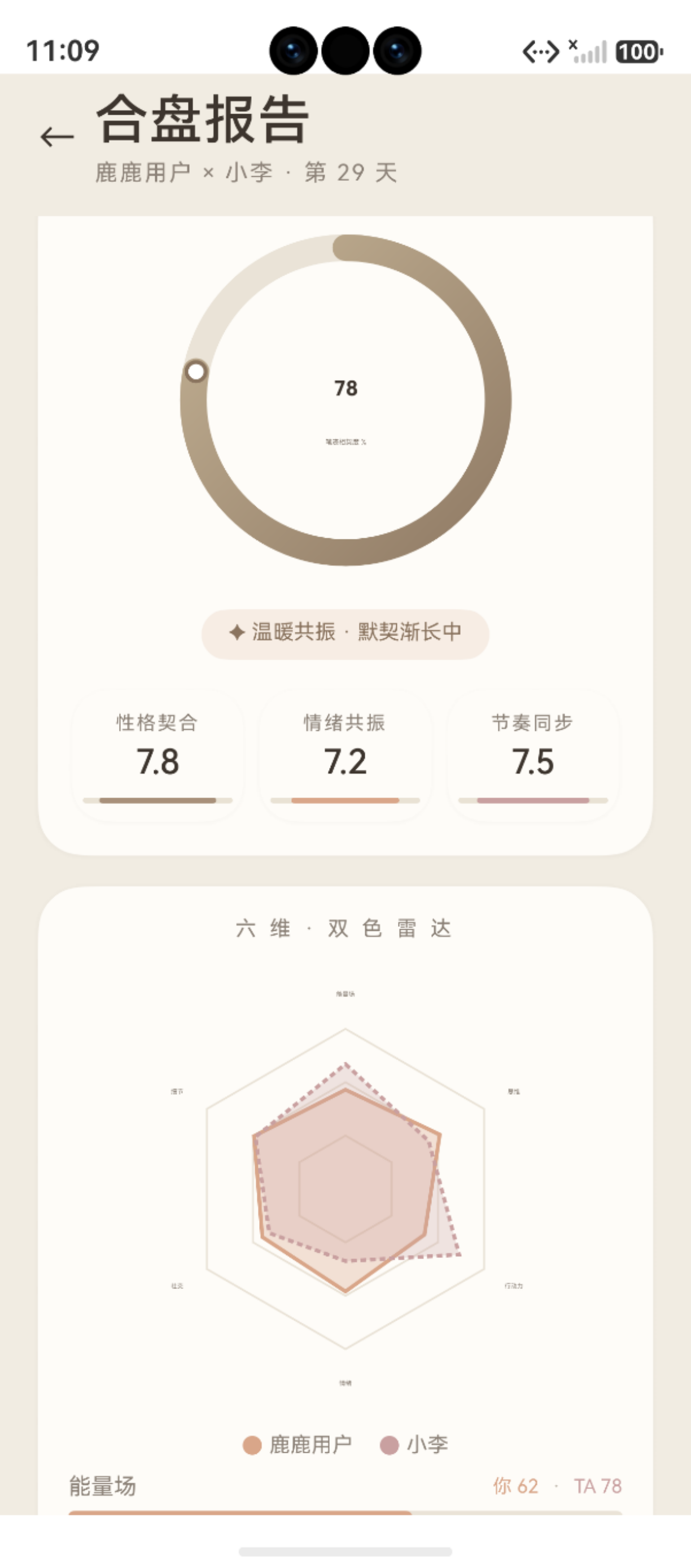

图：46 雷达图绘制：数据多边形与填充 运行效果截图（HarmonyOS NEXT）

在上一篇文章中，我们绘制了雷达图的三层网格背景。本文将在此基础上，绘制数据多边形——将 6 维数值映射到网格上的点，连接成多边形，并填充半透明颜色。

这是雷达图的核心视觉元素，用户通过它一眼就能看出自己在各个维度的强弱分布。本文以 [HandwritingRadar.ets](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/common/components/HandwritingRadar.ets) 为例，详解数据多边形的绘制。

鸿蒙官方·Canvas 样式 API：developer.huawei.com
项目源码：[HandwritingRadar.ets](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/common/components/HandwritingRadar.ets)

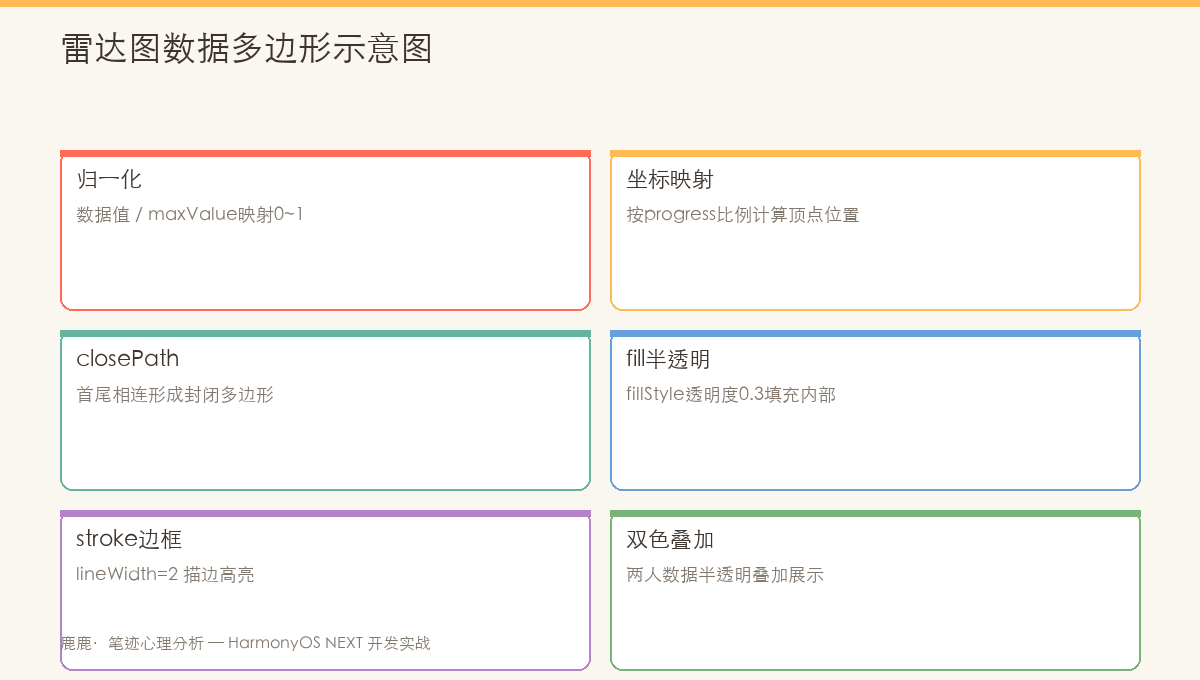

图：雷达图数据多边形——6维分值映射到半径，连接成填充多边形

一、数据结构

1.1 RadarPoint 接口

export interface RadarPoint {
  label: string   // 维度名称，如 "能量"
  value: number   // 数值 0-100，如 62
}

// 实际数据示例
this.radarData = [
  { label: '能量', value: 62 },
  { label: '思维', value: 65 },
  { label: '行动', value: 55 },
  { label: '情绪', value: 72 },
  { label: '社交', value: 60 },
  { label: '细节', value: 70 }
]

1.2 数值到坐标的映射

每个维度的数值（0-100）通过以下公式映射到画布坐标：

// 数值 → 半径距离的比例
const ratio = point.value / 100   // 0.0 ~ 1.0

// 半径距离
const r = radius * ratio          // 距中心点的像素距离

// 顶点坐标
const x = cx + r * Math.cos(angles[i])
const y = cy + r * Math.sin(angles[i])

数值映射示意：

数值 = 0  → r = 0     → 点位于中心
数值 = 50 → r = r/2   → 点位于中层网格
数值 = 100 → r = r    → 点位于最外层网格顶点

二、数据多边形绘制

2.1 连接所有顶点

// HandwritingRadar.ets — 数据多边形绘制
ctx.beginPath()                                    // 开始新路径
this.data.forEach((p, i) => {
  // 当前维度对应的半径（数值比例 × 最大半径 × 动画进度）
  const r = radius * (p.value / 100) * this.drawProgress
  const x = cx + r * Math.cos(angles[i])
  const y = cy + r * Math.sin(angles[i])

  if (i === 0) {
    ctx.moveTo(x, y)                               // 第一个顶点
  } else {
    ctx.lineTo(x, y)                               // 依次连接到后续顶点
  }
})
ctx.closePath()                                    // 闭合回第一个顶点

2.2 填充

// 半透明填充（品牌色暖棕，28% 透明度）
ctx.fillStyle = 'rgba(168,144,122,.28)'  // ✅ fill 必须在 stroke 之前
ctx.fill()

// 实线描边
ctx.strokeStyle = AppColors.PRIMARY     // 主品牌色 #A8907A
ctx.lineWidth = 2
ctx.stroke()

为什么 fill 要在 stroke 之前？
在 Canvas 中，fill() 和 stroke() 的调用顺序不会影响视觉效果（两者独立渲染），但建议先 fill 再 stroke——即使 fill 半透明颜色也不会覆盖到 stroke 线上。

2.3 完整代码

// === 数据多边形（从中心向外扩散动画） ===
ctx.beginPath()
this.data.forEach((p, i) => {
  const r = radius * (p.value / 100) * this.drawProgress
  const x = cx + r * Math.cos(angles[i])
  const y = cy + r * Math.sin(angles[i])
  if (i === 0) ctx.moveTo(x, y)
  else ctx.lineTo(x, y)
})
ctx.closePath()
ctx.fillStyle = 'rgba(168,144,122,.28)'
ctx.fill()
ctx.strokeStyle = AppColors.PRIMARY
ctx.lineWidth = 2
ctx.stroke()

三、多层数据叠加（DuetReport）

在双人合盘场景中，需要在同一个雷达图上绘制两个数据多边形：

3.1 两套颜色系统

// 我的数据（实线）
ctx.strokeStyle = AppColors.WARM     // 暖色 #D9A689
ctx.fillStyle = 'rgba(217,166,137,.18)'

// 绘制我的多边形
// ...（同第一节代码）

// 对方的数据（虚线）
ctx.setLineDash([5, 4])             // 虚线区分
ctx.strokeStyle = AppColors.ROSE     // 玫瑰色 #C9A0A0
ctx.fillStyle = 'rgba(201,160,160,.18)'

// 绘制对方多边形
// ...
ctx.setLineDash([])                  // 恢复实线

3.2 样式对比

属性	我的多边形	对方多边形
描边颜色	WARM #D9A689	ROSE #C9A0A0
描边线型	实线（setLineDash([])）	虚线（setLineDash([5,4])）
描边宽度	2px	2px
填充颜色	rgba(217,166,137,.18)	rgba(201,160,160,.18)

四、填充样式进阶

4.1 渐变填充

对于单色半透明填充，项目使用了固定颜色。但也可以扩展为渐变填充：

/**
 * 从中心向外渐变
 * 中心透明度低 → 边缘透明度高
 */
const gradient = ctx.createRadialGradient(cx, cy, 0, cx, cy, radius)
gradient.addColorStop(0, 'rgba(168,144,122,0.50)')    // 中心较实
gradient.addColorStop(1, 'rgba(168,144,122,0.05)')    // 边缘透明
ctx.fillStyle = gradient
ctx.fill()

4.2 按数据值动态颜色

/**
 * 根据平均分动态调整填充颜色
 */
function getFillStyle(data: RadarPoint[]): string {
  const avg = data.reduce((sum, p) => sum + p.value, 0) / data.length
  if (avg >= 70) return 'rgba(168,144,122,.32)'    // 高分 → 较深
  if (avg >= 50) return 'rgba(168,144,122,.22)'    // 中等
  return 'rgba(168,144,122,.14)'                     // 低分 → 较浅
}

4.3 不同维度的色值区域（不建议）

// ❌ 不推荐：每个维度不同颜色 → 视觉效果杂乱
// 通常建议整个数据多边形使用统一的半透明色

五、完整的绘制时序

5.1 绘制顺序

Canvas 绘图的层级顺序非常重要——后面的绘制会覆盖前面的内容：

① clearRect(0, 0, W, W)   清除画布
② 三层网格（同心正六边形）    → 底层
③ 数据多边形填充             → 中层（半透明）
④ 数据多边形描边             → 上层（实线）
⑤ 顶点标签文字              → 最上层

5.2 叠加效果示意

最顶层   ⑤ 标签文字
        ④ 数据多边形描边（线宽 2）
        ③ 数据多边形填充（半透明 28%）
        ② 三层网格描边（线宽 1）
最底层   ① 画布清除（透明背景）

六、动画与数据多边形的结合

6.1 从中心向外扩散

// 通过 this.drawProgress（0→1）控制数据多边形的"半径比例"
const r = radius * (p.value / 100) * this.drawProgress

// drawProgress=0 时 → 所有顶点都汇聚到中心
// drawProgress=0.5 → 数据多边形绘制到 50%
// drawProgress=1   → 数据多边形到达最终位置

6.2 网格与数据多边形的动画独立

// 网格：直接绘制（不依赖 drawProgress）
for (let layer = 1; layer <= 3; layer++) {
  const r = radius * (layer / 3)
  // ... 直接绘制完整网格
}

// 数据多边形：依赖 drawProgress（从中心向外生长）
this.data.forEach((p, i) => {
  const r = radius * (p.value / 100) * this.drawProgress
  // ...
})

为什么网格不做动画？

• 网格是参照系，需要一开始就完整显示
• 数据多边形是数据展示，通过扩散动画吸引视觉焦点

七、样式调整参数

7.1 项目中可调样式参数

参数	当前值	效果	调整建议
填充透明度	0.28	淡淡显色	调高→更深；调低→更透
描边宽度	2px	清晰可见	调高→更突出
描边颜色	PRIMARY #A8907A	品牌棕	可按情绪类型变化

7.2 不同情绪类型的数据多边形配色

/**
 * 根据人格类型选择不同的数据多边形颜色
 */
function getRadarColor(personalityType: string): { fill: string, stroke: string } {
  switch (personalityType) {
    case '温和理性型':
      return { fill: 'rgba(168,144,122,.28)', stroke: '#A8907A' }
    case '开朗热情型':
      return { fill: 'rgba(217,166,137,.28)', stroke: '#D9A689' }
    case '内敛安静型':
      return { fill: 'rgba(91,127,182,.20)', stroke: '#5B7FB6' }
    case '敏锐果断型':
      return { fill: 'rgba(155,174,168,.28)', stroke: '#9BAEA8' }
    case '温柔体贴型':
      return { fill: 'rgba(201,160,160,.28)', stroke: '#C9A0A0' }
    default:
      return { fill: 'rgba(168,144,122,.28)', stroke: '#A8907A' }
  }
}

八、常见问题

8.1 fill 后 stroke 看不见？

// 场景：fill 颜色完全不透明，盖住了 stroke
ctx.fillStyle = '#A8907A'    // ❌ 完全不透明
ctx.fill()
ctx.stroke()                 // stroke 被 fill 盖住

// 原因：fill 覆盖了 stroke 的区域
// ✅ 解决：使用半透明 fill，或先 stroke 再 fill
ctx.fillStyle = 'rgba(168,144,122,.28)'  // 半透明
ctx.fill()
ctx.stroke()                 // 可见

8.2 数据多边形超出网格？

// 场景：某维度 value > 100，导致顶点超出最外层网格
// 原因：输入数据未校验
const safeValue = Math.min(p.value, 100)  // 限制最大 100
const r = radius * (safeValue / 100)

8.3 数据点少于 6 个？

// 场景：只传入 4 个数据点
// 结果：绘制出四边形，而非六边形
// 解决：统一使用 6 个维度，不足时补 0
const paddedData = [...this.data]
while (paddedData.length < 6) {
  paddedData.push({ label: '', value: 0 })
}

十、最佳实践与性能优化

10.1 代码组织规范

以下规范可显著提升代码可读性与可维护性：

• 分层解耦：UI 逻辑（pages/）与数据操作（DAO/Service）严格分离，不在 build() 中调用数据库
• 组件拆分：单个 @Component 保持 100~200 行以内，大型组件拆分为 @Builder 子函数
• 令牌约束：颜色、字号、间距统一引用 AppColors / AppFonts / AppAnimations，禁止魔数
• 错误处理：异步方法统一返回 Promise<T | null>，异常时 hilog.error 记录并返回 null

10.2 性能优化要点

以下是常见性能优化措施的对比分析：

优化维度	优化前	优化后	效果
列表渲染	ForEach 全量渲染	LazyForEach 按需渲染	内存降低 40-60%
图片加载	不指定尺寸	指定 width/height	减少布局重计算
数据库查询	每次重新查询	合理缓存 + 精确 Predicates	查询速度提升 5-10x
动画实现	逐帧手动绘制	animateTo 属性动画	稳定 60fps
状态更新	全局刷新	@State 精细化作用域	减少无效渲染

总结

本文详细解析了雷达图数据多边形的绘制：

1. 数值映射：value/100 × radius 将 0-100 映射到画布坐标
2. 路径构建：forEach 连接 6 个顶点 → closePath 闭合
3. 填充与描边：半透明 rgba 填充 + 主色实线描边
4. 双人叠加：两套颜色 + 实线/虚线区分双方
5. 动画整合：drawProgress 控制数据多边形从中心扩散生长

下一篇文章将介绍 雷达图标签自适应布局——如何在不同尺寸下确保文字清晰且不重叠。

如果这篇文章对你有帮助，欢迎点赞👍、收藏⭐、关注🔔，你的支持是我持续创作的动力！

---

参考资源：

• Canvas fillStyle / strokeStyle
• [HandwritingRadar 数据多边形源码](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/common/components/HandwritingRadar.ets)
• rgba 颜色解析
• Canvas createLinearGradient
• [DuetReportPage 双色雷达](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/pages/DuetReportPage.ets)
• [AppColors 颜色常量](file:///Users/fiona/Downloads/bijixinli/harmony-app/entry/src/main/ets/common/theme/AppColors.ets)
• HarmonyOS 开发文档

---

七、数据多边形动画效果

雷达图的数据多边形支持入场动画——通过 drawProgress 变量控制绘制进度：

// 带动画的数据多边形绘制
private drawDataPolygon(ctx: CanvasRenderingContext2D, scores: number[], progress: number): void {
  const sides = 6
  const radius = this.canvasSize / 2 * 0.75

  ctx.save()
  ctx.translate(this.canvasSize / 2, this.canvasSize / 2)
  ctx.beginPath()

  for (let i = 0; i < sides; i++) {
    const angle = (Math.PI / 3) * i - Math.PI / 2
    // progress 从 0 到 1，控制多边形"展开"动画
    const r = (scores[i] / 100) * radius * progress
    const x = r * Math.cos(angle)
    const y = r * Math.sin(angle)
    i === 0 ? ctx.moveTo(x, y) : ctx.lineTo(x, y)
  }

  ctx.closePath()
  ctx.fillStyle = 'rgba(139, 92, 246, 0.3)'   // 品牌紫色半透明
  ctx.fill()
  ctx.strokeStyle = 'rgba(139, 92, 246, 0.9)'
  ctx.lineWidth = 2
  ctx.stroke()
  ctx.restore()
}

7.1 绘制进度驱动的动画

@State @Watch('onProgressChange') drawProgress: number = 0

onProgressChange(): void {
  this.draw()  // 进度变化触发重绘
}

aboutToAppear(): void {
  animateTo({ duration: 800, curve: Curve.EaseOut }, () => {
    this.drawProgress = 1.0
  })
}
