本文基于 HarmonyOS Next API 24+，深入「车辆保养手册」应用的资源层。我们将从 $r 资源引用机制入手，讲透 ArkUI 资源系统、module.json5 配置、app.json5 与 module.json5 的边界、字符串与颜色资源的工程组织，以及从资源缺失报错到全链路修复的实战经验。

一、ArkUI 资源系统总览

1.1 资源是什么

HarmonyOS 的资源（Resource）是把"会因配置而变的内容"从代码里抽出来、放到结构化资源文件里统一管理的机制。典型的资源有：

• 字符串：应用名、Ability 描述、按钮文案（支持多语言）
• 颜色：主题色、文字色、背景色（支持深浅模式）
• 媒体：图标、图片、启动画面
• profile：布局参数、路由表、备份配置等结构化配置

本应用涉及的资源类型：字符串（string.json）、颜色（color.json）、profile（main_pages）。这些资源分布在两个作用域：

作用域	路径	用途
AppScope	AppScope/resources/base/element/	应用级共享资源
Module（entry）	entry/src/main/resources/base/element/	模块私有资源

1.2 $r 与 $string / $color / $media 的关系

ArkUI 引用资源有两条语法：

• $r('app.type.name')：通用资源引用，返回 Resource 类型
• $string:name / $color:name / $media:name：快捷引用，用于特定上下文

本应用代码里大量用 $r：

.fontColor($r('app.color.text_primary'))
.backgroundColor($r('app.color.primary'))
.padding({ left: 16, right: 16 })

但 module.json5 里用的是 $string: / $color: / $media: 快捷引用：

"description": "$string:module_desc",
"icon": "$media:layered_image",
"startWindowBackground": "$color:start_window_background",

两条语法的差异：

语法	使用场景	返回值
$r('app.color.X')	ArkUI 代码（ets 文件）	Resource 对象
$string:X	配置文件（json5）	字符串资源引用
$color:X	配置文件（json5）	颜色资源引用
$media:X	配置文件（json5）	媒体资源引用

$r 是 ArkTS 代码里的资源引用 API，$string: 等是配置文件里的资源引用 DSL。两者不能混用——配置文件里写 $r('app.string.X') 不会被解析，代码里写 $string:X 不是有效语法。

1.3 $r 的命名空间

$r('app.color.text_primary') 的路径 'app.color.text_primary' 是三层命名：

app.color.text_primary
│   │   │
│   │   └─ 资源名
│   └── 资源类型
─ 作用域

• app：作用域，表示应用级资源（也可以是 module 名）
• color：资源类型（color / string / media / profile 等）
• text_primary：资源名（在 color.json 的 name 字段定义）

本应用代码里所有颜色引用都走 app 作用域——颜色资源在 entry/src/main/resources/base/element/color.json 里，但用 app 引用而不是 entry。这是因为 HarmonyOS 的资源作用域规则：模块私有资源可以用 app 命名空间引用，ArkUI 会在模块和 AppScope 两层查找。

二、字符串资源体系

2.1 module.json5 的字符串引用

本应用的 entry/src/main/module.json5 引用了三个字符串资源：

"module": {
  "description": "$string:module_desc",        // 模块描述
  "abilities": [{
    "description": "$string:EntryAbility_desc",  // Ability 描述
    "label": "$string:EntryAbility_label",       // Ability 显示名
  }]
}

这三个引用都必须在 entry/src/main/resources/base/element/string.json 里有定义，否则编译期会报"The resource reference ‘$string:XXX’ is not defined"。

2.2 string.json 的最终内容

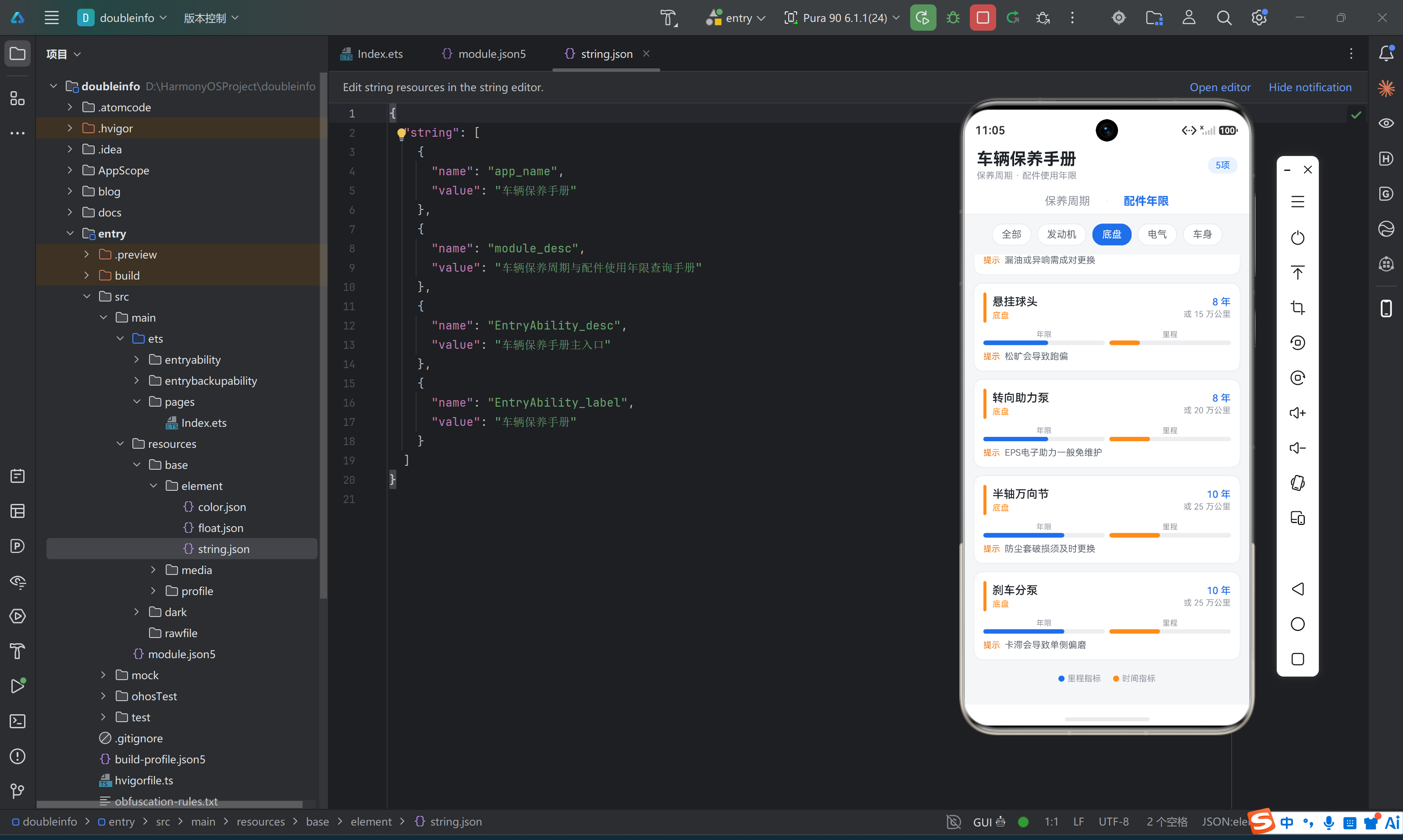

经过几次迭代修复，最终的 string.json：

{
  "string": [
    {
      "name": "app_name",
      "value": "车辆保养手册"
    },
    {
      "name": "module_desc",
      "value": "车辆保养周期与配件使用年限查询手册"
    },
    {
      "name": "EntryAbility_desc",
      "value": "车辆保养手册主入口"
    },
    {
      "name": "EntryAbility_label",
      "value": "车辆保养手册"
    }
  ]
}

四个字符串资源的用途：

资源名	值	引用方
app_name	车辆保养手册	app.json5 的 app.label（通过 $string:app_name 引用）
module_desc	车辆保养周期与配件使用年限查询手册	module.json5 的 module.description
EntryAbility_desc	车辆保养手册主入口	module.json5 的 Ability description
EntryAbility_label	车辆保养手册	module.json5 的 Ability label（应用在桌面的显示名）

2.3 资源缺失报错与修复历程

应用开发过程中遇到了一系列资源引用错误，修复历程是个典型的工程经验：

第一次：app_name 缺失

最初 string.json 只有少量字符串，应用编译时报：

Error: The resource reference '$string:module_desc' is not defined.

修复：把 module_desc 加到 string.json。

第二次：EntryAbility_desc 缺失

报：

Error: The resource reference '$string:EntryAbility_desc' is not defined.

修复：把 EntryAbility_desc 和 EntryAbility_label 都加到 string.json。这两个是成对出现的——Ability 的 description 和 label 都要在资源里有定义。

资源管理的教训

这段修复历程给了三个工程教训：

1. module.json5 的所有 $string: 引用都要在 string.json 里有对应定义：编译期会全量校验，缺一个就报错
2. 改 module.json5 时要同步想 string.json：增加新 Ability、新扩展点都要带上对应的字符串资源
3. 不要把 string.json 当成"只放被引用的字符串"：如果 string.json 里有未被引用的键，编译器不会报错（只是冗余），但反过来缺引用就报错

2.4 AppScope 与 module 的字符串分工

本应用有两个 string.json：

• AppScope/resources/base/element/string.json：应用级字符串（app_name）
• entry/src/main/resources/base/element/string.json：模块级字符串（module_desc、EntryAbility_desc、EntryAbility_label）

这种分工的逻辑：

• app_name 是整个应用的标识，所有模块共享，放 AppScope
• module_desc、EntryAbility_desc、EntryAbility_label 是 entry 模块特有的描述，放模块私有

ArkUI 的资源查找规则是"模块私有优先，找不到再查 AppScope"。因此 app_name 放 AppScope 后，所有模块都能用 $string:app_name 引用；模块私有字符串放模块私有目录，不会污染其他模块。

三、颜色资源体系

3.1 color.json 的完整色板

{
  "color": [
    { "name": "start_window_background", "value": "#F5F6F8" },
    { "name": "page_bg",                 "value": "#F5F6F8" },
    { "name": "primary",                 "value": "#1F6FEB" },
    { "name": "primary_dark",            "value": "#1554C4" },
    { "name": "accent",                  "value": "#FF8C1A" },
    { "name": "card_bg",                 "value": "#FFFFFF" },
    { "name": "card_border",             "value": "#E6E8EB" },
    { "name": "text_primary",            "value": "#1F2329" },
    { "name": "text_secondary",          "value": "#646A73" },
    { "name": "text_hint",               "value": "#8F959E" },
    { "name": "tag_warn_bg",             "value": "#FFF1E0" },
    { "name": "tag_warn_text",           "value": "#E8740F" },
    { "name": "tag_normal_bg",           "value": "#E8F3FF" },
    { "name": "tag_normal_text",         "value": "#1F6FEB" },
    { "name": "tag_replace_bg",          "value": "#FDE2E4" },
    { "name": "tag_replace_text",        "value": "#D7263D" },
    { "name": "divider",                 "value": "#EDEEEF" },
    { "name": "tab_indicator",           "value": "#1F6FEB" },
    { "name": "header_bg",               "value": "#FFFFFF" }
  ]
}

19 种颜色组成了完整的色板。这些颜色按职能分五组：

组	颜色	用途
背景	page_bg, card_bg, header_bg, start_window_background	不同区域的底色
主色	primary, primary_dark, accent	主色与强调色
文字	text_primary, text_secondary, text_hint	三级文字层次
边框	card_border, divider	卡片边框与分隔线
标签	tag_warn_*, tag_normal_*, tag_replace_*	三种标签的底色与字色

3.2 颜色命名的工程约束

色板命名有几个工程化原则：

1. 职能命名而不是色相命名：用 text_primary 而不是 dark_gray，用 primary 而不是 blue_500。职能命名让代码语义清晰，改色时不影响代码
2. 同职能成对：tag_warn_bg + tag_warn_text 是一对，底色与字色配对出现，方便查找
3. 三级层次：文字分 primary / secondary / hint 三级，对应主文字、副文字、提示文字的视觉重量递减

3.3 颜色值的取色逻辑

19 种颜色的取值都经过对比度与视觉重量的考量：

颜色名	hex	RGB	视觉重量
text_primary	#1F2329	(31, 35, 41)	重，主文字
text_secondary	#646A73	(100, 106, 115)	中，副文字
text_hint	#8F959E	(143, 149, 158)	轻，提示文字
divider	#EDEEEF	(237, 238, 239)	极轻，分隔线
page_bg	#F5F6F8	(245, 246, 248)	极轻，页面底
card_bg	#FFFFFF	(255, 255, 255)	无色，卡片底
primary	#1F6FEB	(31, 111, 235)	重，主色
accent	#FF8C1A	(255, 140, 26)	中，强调色

文字色（text_*）与背景色（page_bg / card_bg）的对比度都满足 WCAG AA 标准（≥ 4.5:1）：

• text_primary (#1F2329) vs card_bg (#FFFFFF) ≈ 14:1，远超 AA
• text_secondary (#646A73) vs card_bg ≈ 5.8:1，超过 AA
• text_hint (#8F959E) vs card_bg ≈ 3.2:1，超过 AA Large（≥ 3:1）

这是色板设计的可访问性底线——文字与背景的对比度必须满足无障碍标准，否则色弱用户和强光环境下难以辨认。

3.4 深色模式支持的预留

色板里有 primary 和 primary_dark 两个主色：

• primary #1F6FEB：浅色模式主色（亮蓝）
• primary_dark #1554C4：深色模式主色（深蓝）

本应用目前只设计了浅色模式，但 primary_dark 已经预留。HarmonyOS 的资源系统支持深色模式 override——在 entry/src/main/resources/dark/element/color.json 里定义同名颜色的深色版本，系统会自动按当前模式选择。

本应用代码里所有 $r('app.color.primary') 都走浅色版，深色模式适配时要在 dark/element/color.json 里补全所有颜色的深色版本，并把代码里的 #FFFFFF 等硬编码 hex 也搬到资源里。

四、module.json5 配置详解

4.1 module.json5 的完整结构

{
  "module": {
    "name": "entry",
    "type": "entry",
    "description": "$string:module_desc",
    "mainElement": "EntryAbility",
    "deviceTypes": ["phone"],
    "deliveryWithInstall": true,
    "installationFree": false,
    "pages": "$profile:main_pages",
    "abilities": [
      {
        "name": "EntryAbility",
        "srcEntry": "./ets/entryability/EntryAbility.ets",
        "description": "$string:EntryAbility_desc",
        "icon": "$media:layered_image",
        "label": "$string:EntryAbility_label",
        "startWindowIcon": "$media:startIcon",
        "startWindowBackground": "$color:start_window_background",
        "exported": true,
        "skills": [
          {
            "entities": ["entity.system.home"],
            "actions": ["ohos.want.action.home"]
          }
        ]
      }
    ],
    "extensionAbilities": [
      {
        "name": "EntryBackupAbility",
        "srcEntry": "./ets/entrybackupability/EntryBackupAbility.ets",
        "type": "backup",
        "exported": false,
        "metadata": [
          {
            "name": "ohos.extension.backup",
            "resource": "$profile:backup_config"
          }
        ]
      }
    ]
  }
}

4.2 module 级配置

字段	值	含义
name	entry	模块名，与目录名对应
type	entry	模块类型，entry 表示主入口模块
description	$string:module_desc	模块描述，引用字符串资源
mainElement	EntryAbility	主入口 Ability 名，应用启动时打开
deviceTypes	["phone"]	支持的设备类型，本应用只支持手机
deliveryWithInstall	true	安装时一并交付模块
installationFree	false	不支持免安装
pages	$profile:main_pages	页面路由表，引用 profile 资源

4.3 Ability 配置

abilities 数组里定义了一个 EntryAbility：

字段	值	含义
name	EntryAbility	Ability 名，与 srcEntry 文件名对应
srcEntry	./ets/entryability/EntryAbility.ets	Ability 源码入口
description	$string:EntryAbility_desc	Ability 描述
icon	$media:layered_image	桌面图标（分层图标）
label	$string:EntryAbility_label	桌面显示名
startWindowIcon	$media:startIcon	启动画面图标
startWindowBackground	$color:start_window_background	启动画面背景色
exported	true	可被其他应用调用
skills	[...]	Ability 支持的意图过滤器

skills 数组里有一个意图过滤器：

"skills": [{
  "entities": ["entity.system.home"],
  "actions": ["ohos.want.action.home"]
}]

这个过滤器声明 EntryAbility 支持 entity.system.home 实体的 ohos.want.action.home 动作——这是 HarmonyOS 的桌面入口约定。配了这个过滤器，应用才会出现在桌面图标列表里，点击图标启动 EntryAbility。

4.4 extensionAbilities 配置

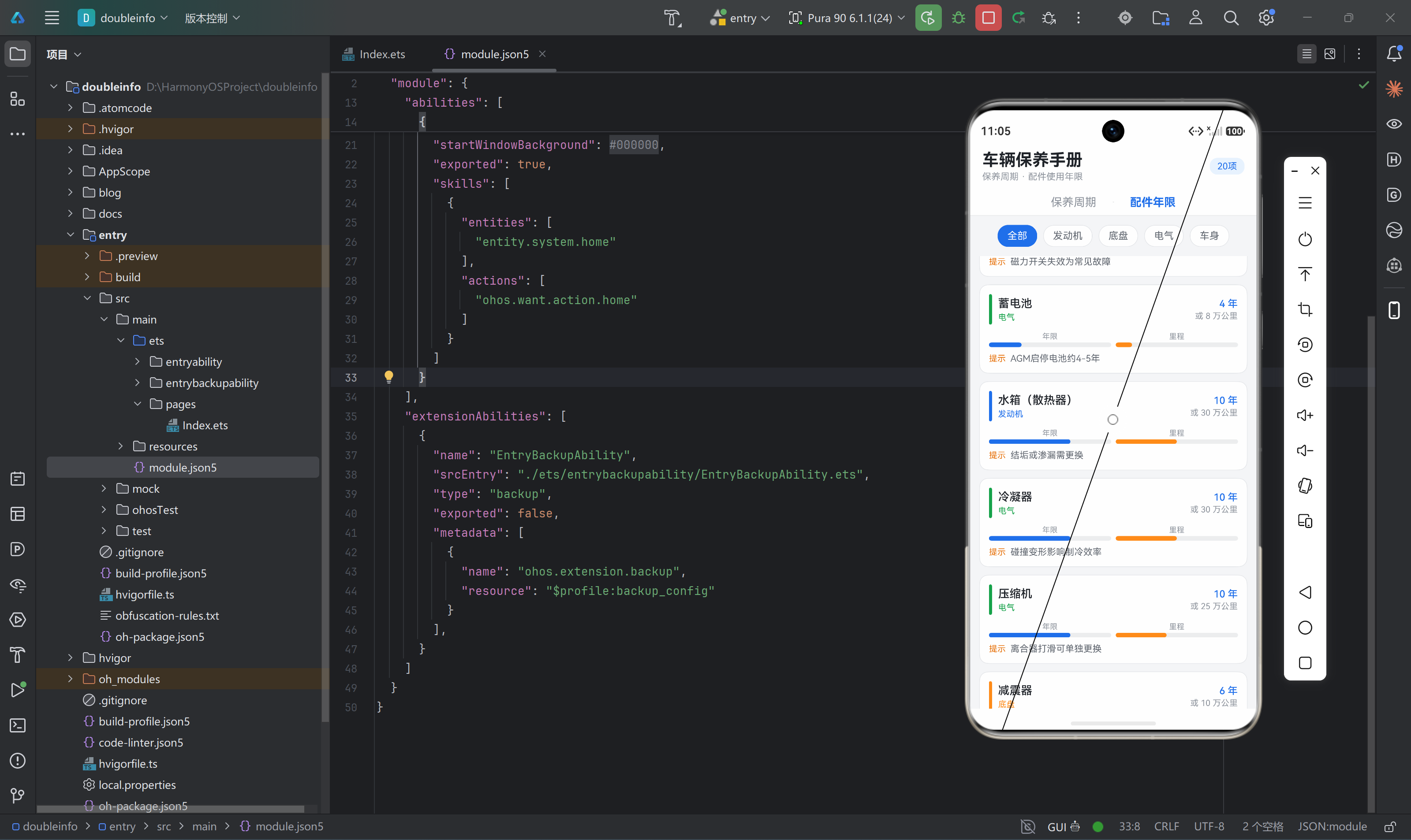

extensionAbilities 数组里定义了一个 EntryBackupAbility：

{
  "name": "EntryBackupAbility",
  "srcEntry": "./ets/entrybackupability/EntryBackupAbility.ets",
  "type": "backup",
  "exported": false,
  "metadata": [{
    "name": "ohos.extension.backup",
    "resource": "$profile:backup_config"
  }]
}

这是个备份扩展能力，用于应用数据备份与恢复。本应用是静态数据工具，没有用户数据要备份，但 HarmonyOS 工程模板默认带这个扩展能力。metadata 里的 resource 引用了 $profile:backup_config，指向 entry/src/main/resources/base/profile/backup_config.json 备份配置文件。

五、app.json5 与 module.json5 的边界

5.1 app.json5 的职责

AppScope/app.json5 是应用级配置，定义整个应用共享的属性：

{
  "app": {
    "bundleName": "com.example.doubleinfo",
    "vendor": "example",
    "versionCode": 1,
    "versionName": "1.0.0",
    "icon": "$media:startIcon",
    "label": "$string:app_name"
  }
}

字段	值	含义
bundleName	com.example.doubleinfo	应用包名，全球唯一
vendor	example	供应商
versionCode	1	版本号（数字，递增）
versionName	1.0.0	版本名（展示用）
icon	$media:startIcon	应用图标
label	$string:app_name	应用名（引用字符串资源）

5.2 两份配置的边界

维度	app.json5	module.json5
作用域	应用级（AppScope）	模块级（entry 等）
共享性	所有模块共享	模块私有
内容	包名、版本、应用名、应用图标	模块名、Ability、路由、扩展能力
资源引用	$string:app_name（引用 AppScope 的字符串）	$string:module_desc（引用模块私有字符串）

关键边界：

• 应用名 app_name：放 AppScope 的 string.json，被 app.json5 的 label 引用，所有模块共享
• 模块描述 module_desc：放 entry 的 string.json，被 module.json5 的 description 引用，只在 entry 模块可见
• Ability 名 EntryAbility_label：放 entry 的 string.json，被 module.json5 的 Ability label 引用

5.3 资源查找的优先级

ArkUI 资源查找规则：模块私有优先，找不到再查 AppScope。

例如代码里 $r('app.color.primary')：

1. 先在 entry/src/main/resources/base/element/color.json 查 primary
2. 找不到则去 AppScope/resources/base/element/color.json �查 primary
3. 两个地方都没有则报错

本应用的所有颜色都放在 entry 模块的 color.json 里，AppScope 没有 color.json。字符串资源则分两处——app_name 在 AppScope，其余在 entry。这是按"是否多模块共享"划分的：

• 应用名 app_name 假设未来可能有其他模块（如 feature 模块）引用，放 AppScope 共享
• 模块描述等只有 entry 用，放 entry 私有

六、profile 资源：main_pages 路由表

6.1 main_pages 的内容

entry/src/main/resources/base/profile/main_pages.json 是页面路由表：

{
  "src": [
    "pages/Index"
  ]
}

这声明了应用有一个页面 pages/Index，对应 entry/src/main/ets/pages/Index.ets 文件。

6.2 module.json5 与 main_pages 的关系

module.json5 的 pages 字段引用 main_pages：

"pages": "$profile:main_pages"

这是 HarmonyOS 的页面注册机制——所有页面都要在 main_pages.json 里声明，否则无法被路由系统识别。本应用只有一个页面，所以 src 数组只有一项 "pages/Index"。

如果应用扩展成多页面（例如加一个详情页 pages/Detail.ets），就要同步在 main_pages.json 里加 "pages/Detail"。这是 HarmonyOS 路由注册的硬约束。

6.3 ArkUI 路由 API 与 main_pages 的配合

HarmonyOS 的路由 API（router.push / router.replaceUrl）要求目标页面在 main_pages.json 里注册：

import router from '@ohos.router'

router.pushUrl({
  url: 'pages/Detail'   // 必须在 main_pages.json 里声明
})

本应用没有用路由 API——所有交互在单页内完成。但 main_pages.json 仍然必须有 pages/Index，因为这是 EntryAbility 启动时的入口页面。

七、media 资源：图标与启动画面

7.1 module.json5 引用的 media 资源

"icon": "$media:layered_image",      // Ability 桌面图标
"startWindowIcon": "$media:startIcon",  // 启动画面图标

两个 media 资源：

资源名	用途	文件位置
layered_image	Ability 分层图标	entry/src/main/resources/base/media/layered_image.json + 图层图
startIcon	启动画面图标	entry/src/main/resources/base/media/startIcon.png

7.2 分层图标 layered_image

HarmonyOS Next 支持分层图标（layered image）——一个图标由前景图和背景图两层叠加组成，支持在不同主题下显示不同效果。

layered_image.json 大致结构：

{
  "layered-image": {
    "background": "$media:layered_image_background",
    "foreground": "$media:layered_image_foreground"
  }
}

本应用用的是默认模板提供的分层图标，没有自定义图标设计。如果要换应用图标，要同步替换：

1. AppScope/resources/base/media/startIcon.png（应用图标）
2. entry/src/main/resources/base/media/layered_image.json 与对应图层（Ability 图标）

7.3 启动画面 startWindow

startWindowIcon 和 startWindowBackground 定义启动画面：

• 启动画面在应用冷启动时显示，直到 EntryAbility 加载完成
• startWindowIcon #media:startIcon：启动画面中央显示的图标
• startWindowBackground $color:start_window_background：启动画面背景色（#F5F6F8）

这两个资源的配合让应用启动时有一个平滑的过渡——从系统桌面图标 → 启动画面 → 应用首屏，视觉上连贯。本应用的 start_window_background 与 page_bg 都是 #F5F6F8，让启动画面到应用首屏的过渡几乎无感。

八、dark element 与深色模式适配

8.1 dark element 目录结构

HarmonyOS 的资源系统支持深色模式 override：

entry/src/main/resources/
├─ base/
│   └: ...
│   ├─element/
│   │   ├─ color.json    ← 浅色模式（默认）
│   │   └: ...
│   │   └: ...
│   ├─element/
│   │   ├─ color.json    ← 浅色模式（默认）
│   │   └: ...
│   └: ...
│   └: ...
│   └: ...
│   ├─element/
│   │   ├─ color.json    ← 深色模式 override
│   │   └: ...
│   └: ...
│   └: ...
└─<s/ ...

base/ 是默认资源（浅色模式），dark/ 是深色模式 override。系统按当前模式选择加载哪个目录的资源。

8.2 本应用的深色模式现状

本应用目前没有 dark/ 目录，意味着所有资源走浅色版。如果系统切到深色模式：

• 颜色资源都用 base/element/color.json 的浅色版（如 page_bg #F5F6F8）
• 代码里的硬编码 hex（如分类色 #1F6FEB）也用浅色值

这导致深色模式下应用看起来很亮，与系统主题不协调。要完整支持深色模式，需要：

1. 在 entry/src/main/resources/dark/element/color.json 里定义所有颜色的深色版本
2. 把代码里的硬编码 hex（如分类色、#FFFFFF）搬到资源里，引用 $r('app.color.X')
3. 在 dark/element/string.json 里如有需要做深色模式文案调整

8.3 dark element 的工程决策

本应用选择"暂不支持深色模式"是个工程取舍：

• 理由：工具型应用使用时长短，深色模式的边际收益有限；完整适配要补 19 种深色 + 调所有硬编码，工作量不小
• 代价：深色模式下应用显得"刺眼"，用户体验有损

这是个"先跑起来再优化"的典型决策。如果应用将来要上架，深色模式适配是必做的工程项——HarmonyOS 应用市场对深色模式支持有审核要求。

九、资源体系的工程化建议

9.1 资源命名规范

从本应用的资源命名归纳出几个规范：

1. 职能命名：text_primary 而不是 dark_gray_900，page_bg 而不是 light_gray_100
2. 前缀分组：tag_warn_*、tag_normal_*、tag_replace_* 同前缀的归一组
3. 配对出现：tag_warn_bg 与 tag_warn_text 是一对，永远成对新增/删除
4. 避免色相命名：primary 而不是 blue_500，改色时不影响代码

9.2 资源作用域划分

资源该放 AppScope 还是模块私有？判据：

场景	放哪里
多模块共享的资源（应用名、应用图标）	AppScope
单模块私有的资源（模块描述、Ability 名）	模块私有
不确定的资源	先放模块私有，将来有共享需求再迁 AppScope

9.3 资源引用的完整性检查

本应用开发过程中遇到的资源缺失报错，归纳出完整性检查清单：

检查项	方法
module.json5 的 $string: 引用	每个引用都要在 string.json 里有定义
module.json5 的 $color: 引用	每个引用都要在 color.json 里有定义
module.json5 的 $media: 引用	每个引用都要在 media 目录里有对应文件
module.json5 的 $profile: 引用	每个引用都要在 profile 目录里有对应 json
app.json5 的 $string: / $media: 引用	同上，但查 AppScope 的资源目录
代码里的 $r('app.color.X')	X 要在 color.json 里有定义
代码里的 $r('app.string.X')	X 要在 string.json 里有定义

每次改 module.json5 / app.json5 时都要同步想资源文件——增加新 Ability、新扩展能力、新路由都要带上对应的字符串、颜色、profile 资源。

十、本篇小结

本章从 $r 资源引用机制入手，完整覆盖了 HarmonyOS Next API 24 的资源体系。关键点归纳：

1. **$r 与 $string:是两条语法\ast \ast ：代码里用‘$r(‘app.type.name’)，配置文件里用 $type:name`
2. AppScope 与模块私有分工：应用级共享资源放 AppScope，模块私有资源放模块目录
3. module.json5 的所有资源引用都要在对应资源文件里有定义：编译期全量校验，缺一个就报错
4. 深色模式靠 dark/ 目录 override：本应用暂未适配，但资源结构已预留扩展空间
5. 资源命名按职能：text_primary 而不是 dark_gray，改色不影响代码

十一、附录：本篇涉及的资源文件清单

文件	作用	资源数
AppScope/resources/base/element/string.json	应用级字符串	1（app_name）
AppScope/app.json5	应用级配置	引用 app_name、startIcon
entry/src/main/resources/base/element/string.json	模块级字符串	4（app_name、module_desc、EntryAbility_desc、EntryAbility_label）
entry/src/main/resources/base/element/color.json	模块级颜色	19
entry/src/main/resources/base/profile/main_pages.json	页面路由表	1（pages/Index）
entry/src/main/resources/base/profile/backup_config.json	备份配置	默认模板
entry/src/main/resources/base/media/layered_image.*	Ability 分层图标	默认模板
entry/src/main/resources/base/media/startIcon.png	启动画面图标	默认模板
entry/src/main/module.json5	模块配置	引用多个资源

至此完整覆盖了"HarmonyOS Next API 24 资源体系"的全貌。下一篇将进入信息可视化 UX 层，讲透双进度条与分类筛选的工程实现。
