前言

合同签署、物流确认、身份核验——「电子签名」是 B 端和 C 端都绕不开的场景。产品想要的往往不只是「能签」，还要：

• 签完能回放笔迹，像真人重新写一遍；
• 图标、勾选、进度条能用矢量路径绘制，缩放不失真；
• 动效能控制「显示路径的哪一段」，而不是简单的淡入淡出。

HarmonyOS ArkUI 提供了 Path 路径绘制组件：通过 commands 属性传入 SVG 路径命令，可绘制任意直线、曲线和封闭图形。配合 trimStart / trimEnd 所代表的路径裁剪语义（在 declarative Path 上通过 strokeDashArray + strokeDashOffset 等效实现），可以实现 iOS 风格的「签名动画」——笔迹从起点逐渐显现，或从起点被逐段擦除。

本文结合项目 Demo，从 Path 基础、commands 语法、裁剪动画原理，到 Canvas 手写 + 同画布回放 的完整链路，做一次实战级解析。读完后，你应该能独立实现：

1. 用 commands 绘制复杂矢量图形；
2. 用 trimEnd 0→1 驱动签名书写动画；
3. 让用户在 Canvas 上真实手写，播放时画面与手写完全一致。

---

一、Path 组件：矢量绘制的入口

1.1 基本用法

Path 是 ArkUI 图形绘制家族的一员（同族还有 Line、Rect、Circle、Polygon 等）。核心接口：

Path(options?: PathOptions)
  .commands('M 0 0 L 100 50')
  .fillOpacity(0)
  .stroke('#2563EB')
  .strokeWidth(3)
  .strokeLineCap(LineCapStyle.Round)

PathOptions 三个字段：

字段	类型	说明
width	Length	路径所在矩形宽度
height	Length	路径所在矩形高度
commands	ResourceStr	SVG 路径命令字符串

注意：commands 中的坐标单位是 px，与布局常用的 vp 不同。这是后面「Canvas 转 Path 画面不一致」踩坑的根源之一。

1.2 描边 vs 填充

手绘风格动效通常只要描边，不要填充：

Path({ width: 340, height: 120 })
  .commands('M 24 88 Q 48 28 72 72 T 132 48')
  .fillOpacity(0)              // 不填充
  .stroke('#1E40AF')           // 描边颜色
  .strokeWidth(3)
  .strokeLineCap(LineCapStyle.Round)   // 圆头端点 → 笔迹质感
  .strokeLineJoin(LineJoinStyle.Round) // 圆角连接
  .antiAlias(true)             // 抗锯齿

strokeLineCap(Round) 是关键：没有它，路径端点是方头（Butt），签名动画会像「折线戳点」，而不是流畅笔迹。

1.3 与 Shape 容器的关系

多个图形可以包在 Shape 父组件里，共享 viewPort 和通用描边属性：

Shape() {
  Rect().width(300).height(50)
  Path().width(300).height(10).commands('M0 0 L900 0').offset({ x: 0, y: 120 })
}
.viewPort({ x: -2, y: -2, width: 304, height: 130 })
.stroke(Color.Black)
.strokeWidth(4)

单独使用 Path 更简单；需要 SVG 式多图形组合时用 Shape。

---

二、commands：SVG 路径命令速查

commands 接受标准 SVG path data 字符串。常用命令：

命令	名称	参数	说明
M	moveto	x y	移动画笔（新子路径起点）
L	lineto	x y	直线到 (x,y)
H	horizontal	x	水平线
V	vertical	y	垂直线
Q	quadratic	x1 y1 x y	二次贝塞尔曲线
C	cubic	x1 y1 x2 y2 x y	三次贝塞尔曲线
S	smooth cubic	x2 y2 x y	简写三次贝塞尔
T	smooth quad	x y	简写二次贝塞尔
A	arc	rx ry rot large sweep x y	椭圆弧
Z	closepath	—	闭合路径

2.1 直线与封闭图形

// 水平线
.commands('M0 0 L600 0')

// 三角形
.commands('M100 0 L200 240 L0 240 Z')

// 矩形（用 H/V 简写）
.commands('M0 0 H200 V200 H0 Z')

2.2 曲线：模拟手写笔迹

真实签名很少是直线段拼接，贝塞尔曲线更自然：

// 二次贝塞尔 + 平滑延续（T 命令）
const SIGNATURE = 'M 24 88 Q 48 28 72 72 T 132 48 T 192 82 T 252 38 T 312 78'

// 三次贝塞尔 + 对称延续（S 命令）
const FLOW = 'M 20 70 C 55 15 95 115 130 55 S 200 20 240 75 S 300 110 330 45'

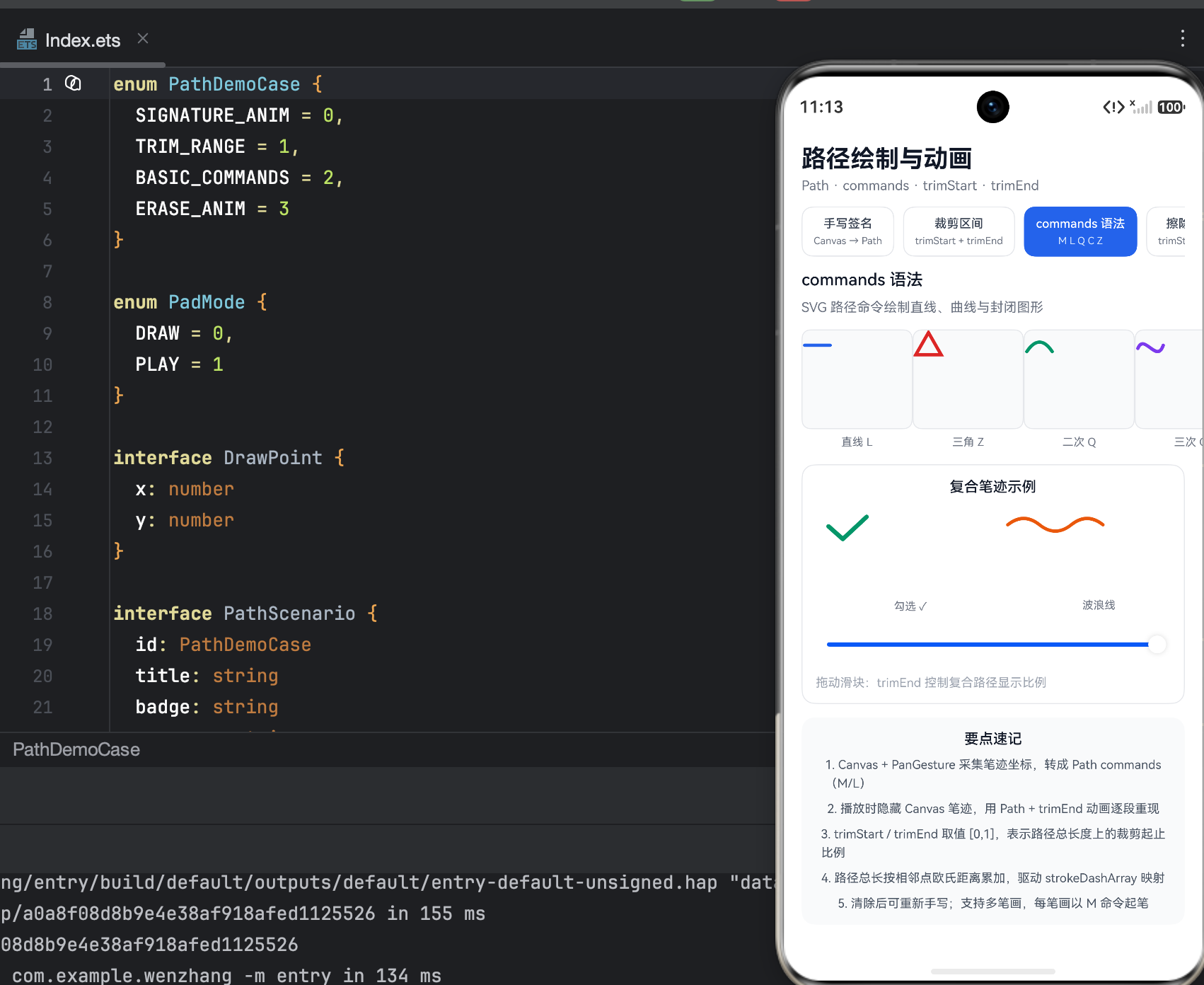

Demo 中「commands 语法」场景展示了 M/L/Q/C/Z 四类基础图形的并排对比，建议亲手改 commands 字符串观察效果——这是理解 Path 最快的路径。

---

三、trimStart 与 trimEnd：路径裁剪动画的语义

3.1 概念

在 iOS Core Animation 和部分矢量动画框架里，trimPathStart / trimPathEnd 表示：

• 取值范围：[0, 1]
• 含义：路径总长度上的裁剪起止比例
• trimStart = 0, trimEnd = 0 → 不可见
• trimStart = 0, trimEnd = 1 → 完整显示
• 动画：trimEnd 从 0 增到 1 → 签名书写效果
• 动画：trimStart 从 0 增到 1 → 擦除效果

HarmonyOS Path 组件在部分版本/SDK 中尚未暴露同名链式属性，但裁剪语义完全可以通过 strokeDashArray + strokeDashOffset 等效实现。

3.2 strokeDashArray 映射公式

设路径总长度为 L，裁剪区间为 [trimStart, trimEnd]（均为 0~1）：

function buildTrimDash(totalLen: number, trimStart: number, trimEnd: number) {
  const start = Math.min(Math.max(trimStart, 0), 1)
  const end = Math.min(Math.max(trimEnd, 0), 1)
  const visible = (Math.max(end, start) - start) * totalLen
  return {
    dashArray: [visible, totalLen],
    dashOffset: start * totalLen
  }
}

直觉理解：

完整路径：  ●━━━━━━━━━━━━━━━━━━━━━━●
trimEnd=0.5：●━━━━━━━━━━●
trimStart=0.3, trimEnd=0.8：   ●━━━━━━━●

应用到 Path：

Path({ width: 340, height: 120 })
  .commands(pathData)
  .fillOpacity(0)
  .stroke('#7C3AED')
  .strokeWidth(3)
  .strokeLineCap(LineCapStyle.Round)
  .strokeDashArray(buildTrimDash(pathLen, trimStart, trimEnd).dashArray)
  .strokeDashOffset(buildTrimDash(pathLen, trimStart, trimEnd).dashOffset)

3.3 路径总长度怎么来？

strokeDashArray 的数值单位是 vp，需要知道路径的「逻辑总长度」。两种方式：

1. 预估值：Demo 里对固定 commands 写死 SIGNATURE_PATH_LEN = 380，调滑块时目测对齐；
2. 精确计算：对 commands 解析后沿各段累加弧长（复杂曲线需数值积分）；
3. 手写场景：记录每个触摸采样点，相邻点欧氏距离累加——最准确。

// 相邻采样点距离累加
const dx = px - last.x
const dy = py - last.y
userPathLen += Math.sqrt(dx * dx + dy * dy)

---

四、animateTo 驱动 trimEnd：签名动画的时间轴

4.1 基本写法

@State trimEnd: number = 0

playSignatureAnim() {
  this.trimStart = 0
  this.trimEnd = 0
  this.getUIContext()?.animateTo(
    { duration: 2400, curve: Curve.EaseInOut },
    () => { this.trimEnd = 1 }
  )
}

animateTo 会在 2400ms 内将 trimEnd 从当前值插值到 1。配合 @Watch 可在每一帧更新 UI：

@State @Watch('onTrimEndChanged') trimEnd: number = 0

onTrimEndChanged() {
  if (this.padMode === PadMode.PLAY) {
    this.redrawPartialCanvas(this.trimEnd)
  }
}

4.2 擦除动画：trimStart 0→1

// 初始：完整显示
this.trimStart = 0
this.trimEnd = 1

this.getUIContext()?.animateTo(
  { duration: 1800, curve: Curve.Linear },
  () => { this.trimStart = 1 }  // 可见区间 [trimStart, trimEnd] 缩短至空
)

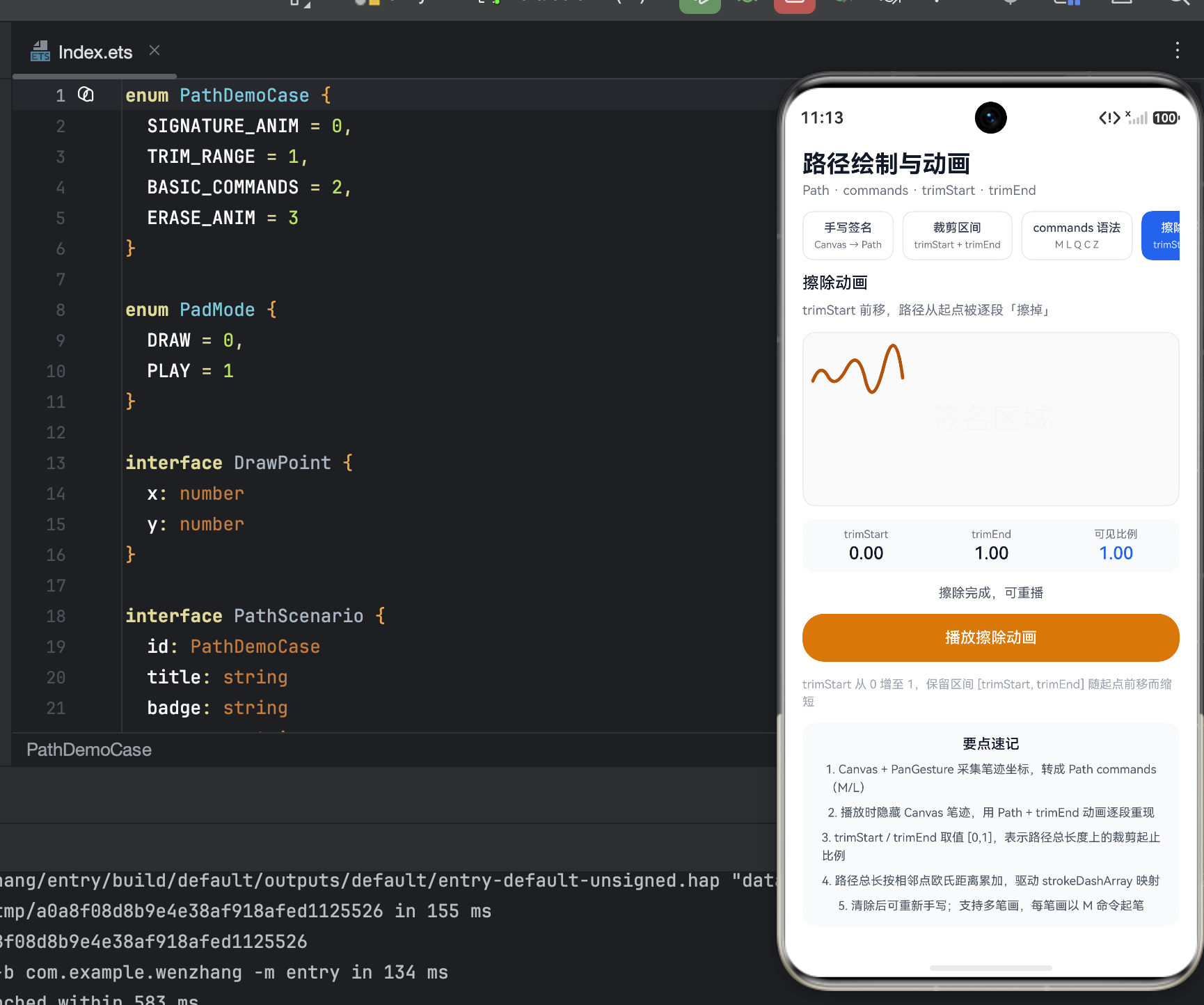

Demo「擦除动画」场景即此模式：笔迹从起点被「吃掉」，适合撤销、删除类交互。

4.3 动画时长与路径长度

固定 2 秒播完 50px 和 500px 的路径，后者会显得「写太快」。Demo 采用动态时长：

const duration = Math.min(3000, Math.max(1200, userPathLen * 8))

短签名约 1.2 秒，长签名最多 3 秒，体感更自然。

---

五、Canvas 手写：从用户手指到坐标序列

Path 的 commands 适合已知路径的 declarative 绘制。若要让用户自己写签名，需要 Canvas + 手势 采集笔迹。

5.1 架构

┌─────────────────────────────────────┐
│  PanGesture 捕获 localX / localY    │
│           ↓                         │
│  appendDrawPoint → drawPoints[]     │
│           ↓                         │
│  Canvas lineTo 实时绘制             │
│           ↓                         │
│  同步生成 commands 字符串（M/L）     │
└─────────────────────────────────────┘

5.2 核心代码

private settings = new RenderingContextSettings(true)
private context = new CanvasRenderingContext2D(this.settings)
private panOption = new PanGestureOptions({ direction: PanDirection.All, distance: 1 })

setupCanvasStyle() {
  this.context.lineWidth = 3
  this.context.strokeStyle = '#1E40AF'
  this.context.lineCap = 'round'
  this.context.lineJoin = 'round'
}

appendDrawPoint(x: number, y: number, newStroke: boolean) {
  const px = Math.round(x)
  const py = Math.round(y)
  if (newStroke) {
    // 新笔画：记录断点 + M 命令
    if (this.drawPoints.length > 0) {
      this.strokeBreakIndices.push(this.drawPoints.length)
    }
    this.userCommands += `M ${px} ${py} `
    this.drawPoints.push({ x: px, y: py })
    this.context.beginPath()
    this.context.moveTo(px, py)
    return
  }
  // 延续笔画：累加路径长 + L 命令 + 实时 lineTo
  const last = this.drawPoints[this.drawPoints.length - 1]
  this.userPathLen += Math.sqrt((px - last.x) ** 2 + (py - last.y) ** 2)
  this.userCommands += `L ${px} ${py} `
  this.drawPoints.push({ x: px, y: py })
  this.context.lineTo(px, py)
  this.context.stroke()
}

5.3 多笔画支持

用户签名常有多笔（姓一笔、名一笔）。每次 onActionStart 视为新笔画：

• strokeBreakIndices 记录每笔起始下标，如 [0, 45, 102]
• 回放时按笔画分段 beginPath / stroke，避免不同笔画被错误连线

5.4 有效性校验

const MIN_PATH_LEN = 30

finalizeSignature() {
  this.hasSignature = this.userCommands.length > 0 && this.userPathLen >= MIN_PATH_LEN
}

防止用户轻点一下误触「播放」。

---

六、关键决策：为什么回放用 Canvas，而不是 Path？

第一版 Demo 曾尝试：手写完成后，切换到 Path 组件 + strokeDashArray 播放动画。

用户反馈：播放的不是自己写的画面。

根因是 坐标系与单位不一致：

环节	坐标系	单位
Canvas localX/localY	组件本地坐标	vp
Path commands	路径矩形内坐标	px

同一组数字 (100, 50)，在 Canvas 上是 vp 空间的位置，传给 Path 会被当作 px 解析——在不同 DPI 设备上偏移、缩放都可能不同。多笔画、圆头端点的渲染管线也不完全一致。

6.1 正确方案：同 Canvas 逐段重绘

书写和播放在同一块 Canvas 上，回放时根据 trimEnd 比例，从 drawPoints[] 重放坐标：

redrawPartialCanvas(progress: number) {
  this.clearCanvasSurface()
  const targetLen = this.userPathLen * Math.min(Math.max(progress, 0), 1)
  let consumed = 0

  for (let s = 0; s < this.strokeBreakIndices.length; s++) {
    const startIdx = this.strokeBreakIndices[s]
    const endIdx = s + 1 < this.strokeBreakIndices.length
      ? this.strokeBreakIndices[s + 1] : this.drawPoints.length

    this.context.beginPath()
    this.context.moveTo(this.drawPoints[startIdx].x, this.drawPoints[startIdx].y)

    for (let i = startIdx + 1; i < endIdx; i++) {
      const prev = this.drawPoints[i - 1]
      const curr = this.drawPoints[i]
      const segLen = segmentLength(prev, curr)

      if (consumed + segLen <= targetLen) {
        this.context.lineTo(curr.x, curr.y)
        consumed += segLen
      } else if (consumed < targetLen) {
        // 最后一段可能只画一部分（线性插值）
        const t = (targetLen - consumed) / segLen
        this.context.lineTo(
          prev.x + (curr.x - prev.x) * t,
          prev.y + (curr.y - prev.y) * t
        )
        break
      }
    }
    this.context.stroke()
    if (consumed >= targetLen) break
  }
}

优势：

• 像素级一致：播放的就是用户写的那份；
• 不依赖 Path 的 px/vp 转换；
• trimEnd 动画语义不变，只是渲染载体从 Path 换成 Canvas。

何时仍用 Path？

• 静态图标、预设曲线动画（commands 已知、不需用户输入）；
• 需要与 Shape 组合、或导出为矢量资源；
• 配合 strokeDashArray 做裁剪区间 Demo（不涉及用户手写坐标）。

---

七、完整交互流程

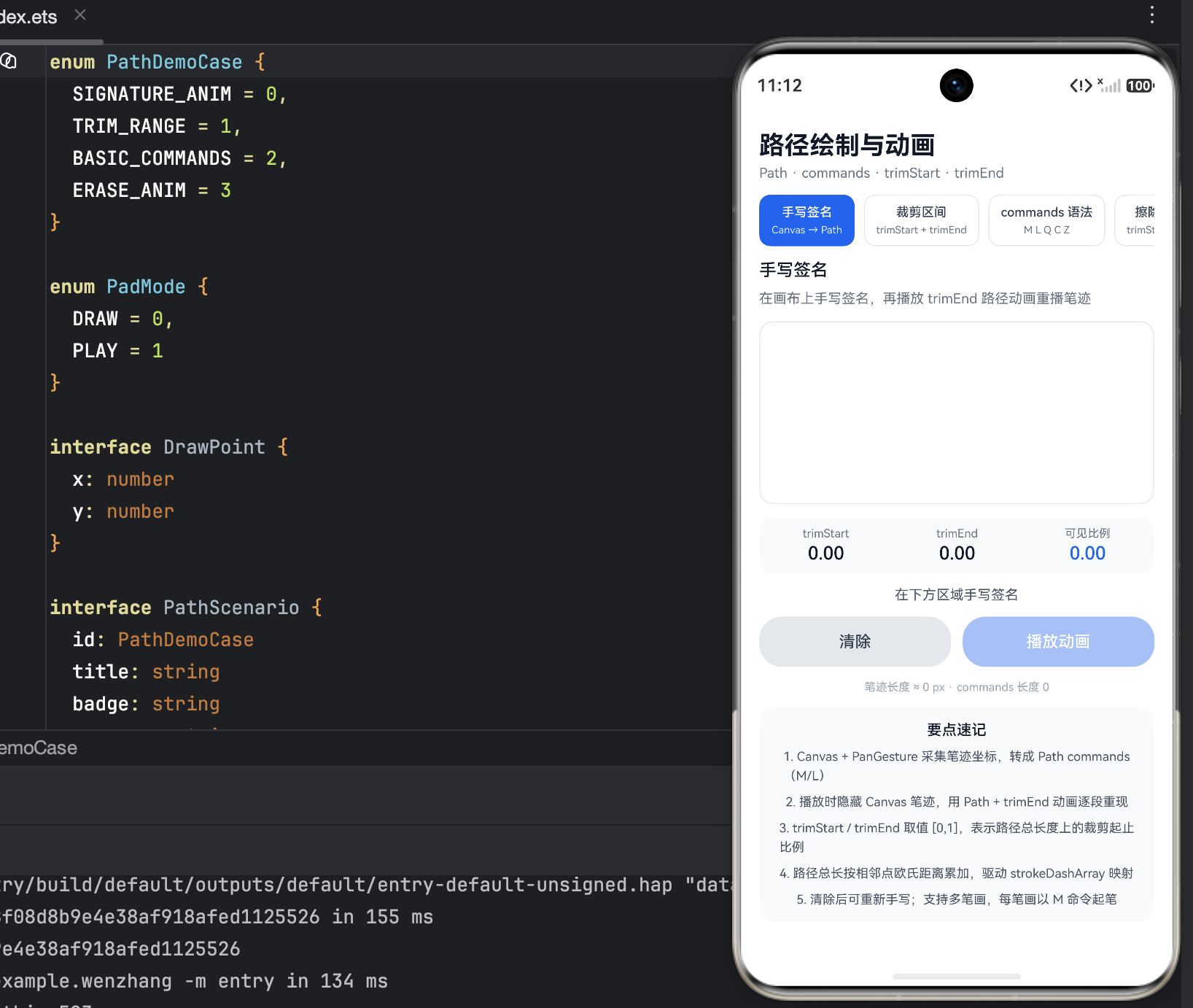

Demo 中「手写签名」场景的状态机：

        ┌──────────┐
        │  DRAW    │  用户 PanGesture 书写
        │  手写模式 │
        └────┬─────┘
             │ 点击「播放动画」
             ▼
        ┌──────────┐
        │  PLAY     │  trimEnd: 0 → 1
        │  回放模式 │  redrawPartialCanvas 逐帧重绘
        └────┬─────┘
             │
    ┌────────┴────────┐
    │                 │
「重播动画」      「重新签名」
 trimEnd 再来      reset → DRAW

7.1 模式切换

enum PadMode { DRAW = 0, PLAY = 1 }

enterPlayMode() {
  if (!this.hasSignature) return
  this.padMode = PadMode.PLAY
  this.trimEnd = 0
  this.redrawPartialCanvas(0)   // 清空画布
  this.playUserSignatureAnim()
}

enterDrawMode() {
  this.resetSignaturePad()      // 清空点集，回到手写
}

PLAY 模式下 PanGesture 仍挂载，但 onActionStart 首行判断 padMode !== DRAW 直接 return——避免播放时误触改写。

7.2 用户操作清单

操作	模式	效果
手指滑动	DRAW	实时画线 + 记录坐标
清除	DRAW	清空画布与点集
播放动画	DRAW→PLAY	trimEnd 动画回放
重播动画	PLAY	再次 0→1
重新签名	PLAY→DRAW	全部重置

---

八、Demo 四场景对照

场景	渲染载体	动画驱动	用途
手写签名	Canvas	trimEnd + 点集重绘	用户真实手写 + 回放
裁剪区间	Path	trimStart/trimEnd 滑块	理解裁剪区间概念
commands 语法	Path	trimEnd 滑块（静态路径）	学习 SVG 命令
擦除动画	Path	trimStart 0→1	反向动画

前两个场景解决「用户手写 + 动画」产品需求；后三个场景是 Path declarative 能力的教学补充。

---

九、踩坑清单

9.1 Canvas 转 Path 画面不一致

现象：播放动画时签名位置偏移、大小不对。
原因：vp vs px 单位混用。
解法：用户手写回放走 Canvas；Path 仅用于预设路径。

9.2 动画播完笔迹缺一段

现象：trimEnd 到 1 了，末尾还有一小截没显示。
原因：userPathLen 估算偏小，或 strokeDashArray 与真实弧长不匹配。
解法：手写场景用采样点累加；固定 Path 用实测或调参；Canvas 回放用 redrawPartialCanvas(1) 兜底。

9.3 多笔画被连成一条

现象：回放时「张」的最后一笔连到「三」的第一笔。
原因：未记录 strokeBreakIndices，全局一个 beginPath。
解法：每次 onActionStart 新笔画，断点数组分段 stroke。

9.4 animateTo 期间 @Watch 不触发

现象：trimEnd 变了但 Canvas 不刷新。
原因：未加 @Watch，或 padMode 判断漏掉。
解法：@State @Watch('onTrimEndChanged') trimEnd，回调里判断 padMode === PLAY。

9.5 笔迹太稀疏/太密

现象：回放像折线或卡顿。
原因：PanGesture 采样点过少；或 distance: 1 未设导致首点丢失。
解法：PanGestureOptions({ direction: PanDirection.All, distance: 1 })；必要时对点集做 Douglas-Peucker 简化或贝塞尔平滑（进阶）。

9.6 fill 与 stroke 混淆

现象：路径动画变成「色块填充」而非「线条书写」。
解法：签名类动效统一 fillOpacity(0) + stroke。

---

十、延伸方向

1. 导出签名：Canvas toDataURL 或 PixelMap 上传服务端存证；
2. 压感笔迹：若设备支持，根据 Touch pressure 动态 lineWidth；
3. Path 精确弧长：引入路径解析库，让 declarative Path 的 trim 动画更精准；
4. quadraticCurveTo 平滑：手写点集后处理，回放更圆润（Canvas 2D API）；
5. 与 PDF / 合同模板合成：签名层叠加到固定坐标区域。

---

十一、总结

能力	API / 手段	典型场景
矢量路径定义	Path .commands()	图标、勾选、预设曲线
路径裁剪动画	trimStart/trimEnd → strokeDashArray	进度、书写、擦除
用户手写采集	Canvas + PanGesture	电子签名板
像素级回放	同 Canvas + 点集 + trimEnd	签名重播

一句话：Path + commands 定义「画什么」；trimStart/trimEnd 定义「显示哪一段」；用户真实签名则 Canvas 写、Canvas 播，不要贸然转成 Path。

把 Demo 跑起来：默认进入「手写签名」，写几个字，点播放——你会看到自己的笔迹在原位被重新「写」一遍。这就是路径绘制与动画在鸿蒙上的完整闭环。
