3D 翻转动画实现——ArkTS 动画系统全解析

引言

在移动应用中，卡片翻转动画是最受欢迎的交互动效之一，它能给用户带来直观的"物理世界"操作感。在我们的英语学习 App 的单词学习页面（CourseHomePage.ets）中，就实现了一个完整的 3D 卡片翻转效果：用户点击卡片，正面单词翻转显示背面释义，仿佛在翻动一张真实的学习卡片。本文将深入剖析这个动画的实现原理，并系统讲解 ArkTS 的动画 API。

---

一、动画系统概览

ArkTS 提供了两套动画 API：

API	类型	使用场景
animateTo()	显式动画	通过状态变化驱动动画
.animation()	属性动画	链式调用，跟随属性变化

本项目中的卡片翻转使用的是 animateTo 显式动画，因为它需要对多个属性（rotateY、opacity）进行同步控制。

---

二、卡片翻转动画源码分析

2.1 状态定义

翻转动画涉及 4 个关键状态变量：

@Local isFlipped: boolean = false;   // 翻转状态标记
@Local rotateY: number = 0;           // Y 轴旋转角度
@Local frontOpacity: number = 1;      // 正面透明度
@Local backOpacity: number = 0;       // 反面透明度

• isFlipped：布尔标记，表示当前是否处于翻转状态
• rotateY：驱动 3D 旋转的核心变量，范围 0°~180°
• frontOpacity / backOpacity：控制正反面可见性，实现"翻转过程中透明切换"

2.2 翻转方法

private flipCard(): void {
  animateTo({ duration: 400, curve: Curve.EaseInOut }, () => {
    if (this.isFlipped) {
      // 翻回正面
      this.rotateY = 0;
      this.frontOpacity = 1;
      this.backOpacity = 0;
    } else {
      // 翻到反面
      this.rotateY = 180;
      this.frontOpacity = 0;
      this.backOpacity = 1;
    }
    this.isFlipped = !this.isFlipped;
  });
}

动画工作流程：

用户点击卡片
  → flipCard() 被调用
  → animateTo() 启动动画闭包
  → 框架检测到 rotateY/frontOpacity/backOpacity 变化
  → 在 400ms 内使用 EaseInOut 曲线平滑过渡
  → 动画完成后，isFlipped 状态取反

2.3 UI 层实现

正反两面卡片使用 Stack 容器叠放，通过 rotate 和 opacity 控制显示：

Stack() {
  // ========== 正面卡片 ==========
  Column() {
    Row() {
      Text(this.currentWord().partOfSpeech)
        .fontSize(12)
        .fontColor('#165DFF')
        .backgroundColor('#EAF2FF')
        .padding({ left: 10, right: 10, top: 4, bottom: 4 })
        .borderRadius(12);
      Blank();
      Text(this.isFavorite ? '★' : '☆')
        .fontSize(24)
        .fontColor('#FFB020');
    }
    .width('100%')
    .padding({ left: 18, right: 18, top: 14 });

    Column() {
      Text(this.currentWord().word)
        .fontSize(34)
        .fontWeight(FontWeight.Bold)
        .fontColor('#165DFF')
        .margin({ bottom: 8 })
        .onClick(() => this.playPronunciation());

      Row({ space: 8 }) {
        Text(this.currentWord().phonetic)
          .fontSize(15)
          .fontColor($r('sys.color.font_secondary'));
        Text('▶')
          .fontSize(12)
          .fontColor('#FFFFFF')
          .width(26).height(26)
          .textAlign(TextAlign.Center)
          .borderRadius(13)
          .backgroundColor('#165DFF');
      }
      .alignItems(VerticalAlign.Center)
      .margin({ bottom: 16 });

      Text(this.currentWord().translation)
        .fontSize(20)
        .fontWeight(FontWeight.Medium)
        .fontColor($r('sys.color.font_primary'))
        .textAlign(TextAlign.Center)
        .margin({ bottom: 14 });

      Text(this.currentWord().example)
        .fontSize(14)
        .fontColor($r('sys.color.font_secondary'))
        .textAlign(TextAlign.Center)
        .maxLines(2)
        .padding({ left: 18, right: 18 });
    }
    .layoutWeight(1)
    .justifyContent(FlexAlign.Center)
    .alignItems(HorizontalAlign.Center)
    .width('100%');

    Text('点击卡片查看释义')
      .fontSize(11)
      .fontColor($r('sys.color.font_tertiary'))
      .margin({ bottom: 12 });
  }
  .width('100%')
  .height(280)
  .backgroundColor($r('sys.color.background_primary'))
  .borderRadius(20)
  .shadow(ShadowStyle.OUTER_DEFAULT_MD)
  // 3D 旋转设置
  .rotate({ x: 0, y: this.rotateY, z: 0, centerX: '50%', centerY: '50%', perspective: 1200 })
  .opacity(this.frontOpacity)
  .onClick(() => this.flipCard());

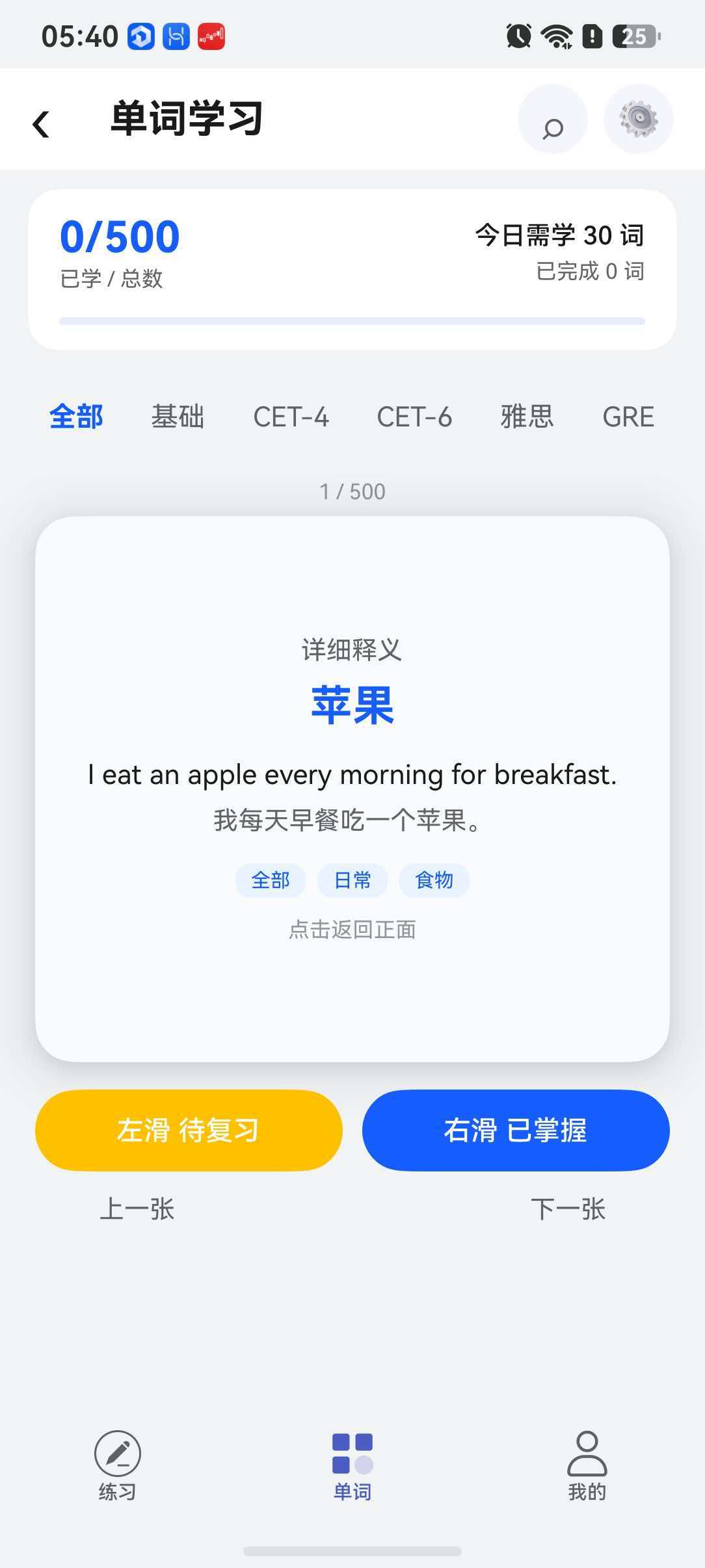

  // ========== 反面卡片 ==========
  Column() {
    Text('详细释义')
      .fontSize(13)
      .fontColor($r('sys.color.font_secondary'))
      .margin({ bottom: 8 });

    Text(this.currentWord().translation)
      .fontSize(22)
      .fontWeight(FontWeight.Bold)
      .fontColor('#165DFF')
      .textAlign(TextAlign.Center)
      .margin({ bottom: 14 });

    Text(this.currentWord().example)
      .fontSize(14)
      .fontColor($r('sys.color.font_primary'))
      .textAlign(TextAlign.Center)
      .maxLines(2)
      .margin({ bottom: 8 });

    Text(this.currentWord().exampleTranslation)
      .fontSize(13)
      .fontColor($r('sys.color.font_secondary'))
      .textAlign(TextAlign.Center)
      .maxLines(2)
      .margin({ bottom: 14 });

    Row({ space: 6 }) {
      Text(this.getCategoryLabel())
        .fontSize(10)
        .fontColor('#165DFF')
        .backgroundColor('#EAF2FF')
        .padding({ left: 8, right: 8, top: 3, bottom: 3 })
        .borderRadius(8);
      ForEach(this.currentWord().tags, (tag: string) => {
        Text(tag)
          .fontSize(10)
          .fontColor('#165DFF')
          .backgroundColor('#EAF2FF')
          .padding({ left: 8, right: 8, top: 3, bottom: 3 })
          .borderRadius(8);
      }, (tag: string) => tag);
    }
    .justifyContent(FlexAlign.Center)
    .margin({ bottom: 10 });

    Text('点击返回正面')
      .fontSize(11)
      .fontColor($r('sys.color.font_tertiary'));
  }
  .width('100%')
  .height(280)
  .justifyContent(FlexAlign.Center)
  .alignItems(HorizontalAlign.Center)
  .backgroundColor('#F8FAFC')
  .borderRadius(20)
  .shadow(ShadowStyle.OUTER_DEFAULT_MD)
  // 反面旋转：比正面始终少 180°，实现"背面跟随"
  .rotate({ x: 0, y: this.rotateY - 180, z: 0, centerX: '50%', centerY: '50%', perspective: 1200 })
  .opacity(this.backOpacity)
  .onClick(() => this.flipCard());
}

---

三、3D 旋转的核心参数

3.1 rotate 属性详解

rotate 属性是 ArkTS 实现 3D 变换的关键，它包含 5 个参数：

参数	说明	本项目中取值
x	X 轴旋转分量	0（不绕 X 轴旋转）
y	Y 轴旋转分量	this.rotateY（动态变化 0→180）
z	Z 轴旋转分量	0（不绕 Z 轴旋转）
centerX	旋转中心 X	'50%'（卡片中心）
centerY	旋转中心 Y	'50%'（卡片中心）
perspective	透视距离	1200（单位 vp）

3.2 反面旋转的特殊处理

反面卡片的旋转角度为 this.rotateY - 180：

// 正面
.rotate({ x: 0, y: this.rotateY, ... })

// 反面：比正面始终少 180°
.rotate({ x: 0, y: this.rotateY - 180, ... })

为什么要这样做？

• 当 rotateY = 0（正面朝前）：反面 = 0 - 180 = -180°，即反面已经转了 180°，处于不可见状态
• 当 rotateY = 180（翻转完成）：反面 = 180 - 180 = 0°，即反面转回 0°，处于可见状态
• 在动画过程中，正反面同步旋转，始终保持"背对背"的关系

3.3 perspective 透视效果

perspective: 1200 设定了透视距离，值越小，3D 效果越强（但过小会导致变形严重）：

perspective = 800  → 3D 效果强烈，近大远小明显
perspective = 1200 → 舒适的自然 3D 效果 ✓
perspective = 2000 → 3D 效果减弱，接近平面旋转

---

四、opacity 与 visibility 的动画协调

4.1 正反面透明度切换

翻转过程中，正反面透明度的同步变化至关重要：

动画阶段	rotateY	frontOpacity	backOpacity	视觉效果
起始（正面）	0°	1	0	正面完全可见
旋转到 90°	90°	渐变中…	渐变中…	开始看到反面
翻转完成	180°	0	1	反面完全可见

4.2 为什么不直接用 visibility

可能有人会问：为什么不直接用 visibility 控制正反面显示？

// ❌ 不推荐：visibility 无法参与动画过渡
.visibility(this.isFlipped ? Visibility.Hidden : Visibility.Visible)

原因在于，visibility 是离散状态（显示/隐藏），不能产生平滑的过渡动画。而 opacity 是连续数值（0→1），可以自然地产生渐隐渐现效果。

4.3 完整的动画时序

时间轴:  0ms ---------- 200ms ---------- 400ms
         ↓               ↓               ↓
rotateY: 0° →→→→→→→→→→  90° →→→→→→→→→→ 180°
front:   1.0 →→→→→→→→→ 0.5 →→→→→→→→→→  0.0
back:    0.0 →→→→→→→→→ 0.5 →→→→→→→→→→  1.0

视觉效果：正面卡片沿 Y 轴旋转，到 90° 时正反面各半，
         继续旋转到 180° 时反面完全显示

---

五、animateTo API 深入

5.1 参数配置

animateTo({
  duration: 400,          // 动画时长，单位 ms
  curve: Curve.EaseInOut, // 动画曲线
  delay: 0,               // 延迟启动，单位 ms
  iterations: 1,          // 播放次数
  playMode: PlayMode.Normal, // 播放模式
  onFinish: () => {}      // 动画完成回调
}, () => {
  // 闭包内修改变量，框架自动侦测并驱动动画
  this.rotateY = 180;
});

5.2 动画曲线选择

曲线	效果	适用场景
Curve.EaseInOut	慢→快→慢	✅ 翻转动画
Curve.Ease	快→慢	元素弹出
Curve.Linear	匀速	进度条
Curve.FastOutSlowIn	快→慢	Material Design 风格

EaseInOut 是翻转动画的理想选择——它让卡片在起始和结束时速度较慢，模拟了真实世界中卡片翻转的物理感受。

---

六、最佳实践

6.1 动画性能优化

• 只动画化 transform 和 opacity：这两个属性的动画可以由 GPU 硬件加速，避免动画化 width、height 等触发布局重排的属性
• 合理设置 perspective：800-1500 是视觉效果和性能的平衡区间
• 控制动画时长：300-500ms 是翻转动画的黄金区间，过短显得生硬，过长则显拖沓

6.2 重置动画状态

在切换单词时，需要重置所有动画状态：

private nextCard(): void {
  if (this.currentIndex < this.totalCount - 1) {
    // 重置翻转状态
    this.isFlipped = false;
    this.rotateY = 0;
    this.frontOpacity = 1;
    this.backOpacity = 0;
    this.isFavorite = false;
    this.currentIndex++;
  }
}

6.3 在 Tab 切换时重置

当用户切换单词分类 Tab 时，也要重置动画状态，避免卡片处于"卡在半路"的状态：

.onTabBarClick((index: number) => {
  // ...
  this.currentIndex = 0;
  this.isFlipped = false;
  this.frontOpacity = 1;
  this.backOpacity = 0;
  this.rotateY = 0;
  this.isFavorite = false;
})

---

七、扩展：从 Y 轴翻转到 X/Z 轴旋转

如果你想让卡片实现不同的翻转方向，只需调整 rotate 的轴向参数：

// X 轴翻转（上下翻）
.rotate({ x: this.rotateX, y: 0, z: 0, ... })

// Z 轴旋转（平面旋转）
.rotate({ x: 0, y: 0, z: this.rotateZ, ... })

// 组合翻转（3D 空间旋转）
.rotate({ x: this.rotateX, y: this.rotateY, z: 0, ... })

---

总结

通过 CourseHomePage.ets 中的 3D 翻转动画实现，我们深入学习了 ArkTS 动画系统的核心机制：

1. animateTo() 显式动画：在闭包中修改状态变量，框架自动驱动动画
2. rotate 3D 变换：通过 Y 轴旋转 + perspective 实现真实 3D 翻转
3. opacity 动画协调：正反面透明度同步变化，实现自然过渡
4. EaseInOut 曲线：模拟物理世界的缓动效果

这个翻转动画虽然代码量不大，但涉及了 ArkTS 动画系统的多个核心概念，是学习动画开发的绝佳案例。
