HarmonyOS应用《民族图鉴》开发第63篇：布局与渲染性能优化——减少重绘重排的艺术

hubiao002

400人浏览 · 2026-07-17 10:22:49

hubiao002 · 2026-07-17 10:22:49 发布

在这里插入图片描述

📖 引言

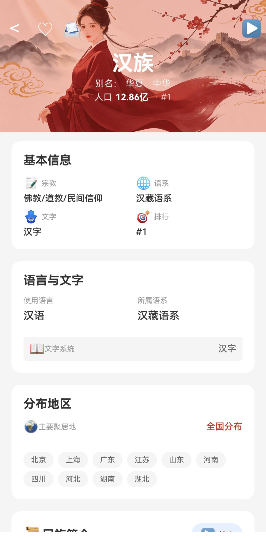

打开「民族图鉴」的详情页，你看到了什么？

顶部的封面大图和民族名称
基本信息卡片（宗教、语系、文字、排行）
语言与文字卡片
分布地区卡片
详细介绍卡片

这些内容加起来，有几十个组件、好几层嵌套。滑动的时候，它们是怎么渲染到屏幕上的？为什么有时候滑动会卡顿？为什么改一个属性会导致整个页面重新布局？

这些问题，都和布局与渲染性能有关。

很多开发者对布局和渲染的理解停留在"写代码 → 运行 → 显示"的层面，至于中间发生了什么，并不清楚。但如果你想写出流畅的界面，就必须理解渲染流程——因为大部分卡顿、掉帧，都和渲染流程中的某个环节太慢有关。

你可能会问：

界面是怎么渲染到屏幕上的？渲染流程有哪几步？
什么是重排（Reflow/Layout）？什么是重绘（Repaint/Paint）？
为什么重排重绘耗性能？它们有什么区别？
怎么减少重排重绘？有哪些技巧？
布局层级是不是越深越卡？怎么减少层级？
Flex 布局怎么优化？Span 怎么合理使用？
renderGroup 是什么？离屏渲染又是什么？
硬件加速是怎么回事？要不要开？

这些问题非常重要。布局和渲染性能直接影响界面的流畅度——FPS 高不高、滑动跟不跟手、动画流不流畅，都和它有关。

本文将带你深入理解布局与渲染性能优化。我们会从渲染流程讲起，逐一解析重排、重绘的原理，然后讲解各种优化技巧，最后结合「民族图鉴」的详情页进行实战优化。

🎯 学习目标

完成本文后，你将能够：

✅ 理解完整的渲染流程：布局 → 绘制 → 合成 → 提交
✅ 深入理解重排（Reflow）和重绘（Repaint）的区别与原理
✅ 掌握减少重排的核心方法与最佳实践
✅ 学会减少组件层级的技巧与判断标准
✅ 掌握 Flex 布局优化与 Span 的合理使用
✅ 理解 renderGroup、离屏渲染、硬件加速的原理与使用场景
✅ 能够独立优化「民族图鉴」详情页的布局性能
✅ 解决布局抖动、列表卡顿、首屏渲染慢等常见问题

💡 需求分析

为什么布局和渲染性能很重要？

想象一下这个场景：

你在「民族图鉴」里浏览民族列表，快速滑动的时候，感觉一顿一顿的，不跟手。点进详情页，往下滑的时候也有点卡。你说不上来哪里不对，但就是觉得"不够流畅"。

这种"不够流畅"的感觉，很大概率是渲染性能的问题。

布局和渲染性能为什么重要？

直接影响流畅度
FPS 高不高、掉不掉帧，主要看渲染能不能跟上屏幕刷新率。渲染慢了，FPS 就掉下来了。
用户感知最强
用户每天都在滑动、点击、看动画，渲染性能好不好，用户一用就知道。
优化空间大
很多应用的布局和渲染都有优化空间——层级太深、重排太多、重绘太频繁。
是其他优化的基础
列表优化、动画优化、页面切换优化，本质上都是渲染优化。

💡 想一想：你现在的项目，滑动的时候流畅吗？有没有掉帧的感觉？动画是不是丝滑？

「民族图鉴」的渲染挑战

让我们看看「民族图鉴」有哪些渲染相关的挑战：

1. 详情页布局复杂

头部有封面图、返回按钮、收藏按钮、播放按钮、民族名称、人口信息
下面有好几个卡片，每个卡片里又有网格、标签、文字
整体层级比较深

2. 列表滚动频繁

民族列表有 56 项，网格布局
用户会快速滑动
每个列表项都有文字和图标

3. 有动画效果

启动页动画
列表项点击缩放
页面切换动画

这些场景对渲染性能都有一定要求。如果布局写得不好，就容易出现卡顿。

常见的渲染性能问题

在开始优化之前，我们先看看常见的渲染性能问题有哪些：

问题	现象	原因
布局抖动	元素位置来回跳，大小变来变去	频繁触发布局变化
列表卡顿	滑动的时候掉帧，不流畅	列表项渲染太慢，重绘太频繁
首屏渲染慢	打开页面后白屏时间长	布局太复杂，首帧渲染耗时久
动画不流畅	动画一顿一顿的	动画过程中频繁重排重绘
过度绘制	同一个像素被画了好多次	布局层级深，背景重叠多

这些问题，我们都会在本文中找到解决方案。

🛠️ 核心实现

步骤1：渲染流程解析

界面是怎么从代码变成屏幕上的像素的？这个过程叫做渲染流程。

理解渲染流程非常重要——只有知道了中间发生了什么，才能知道哪里可以优化。

HarmonyOS ArkUI 的渲染流程，大致可以分为四步：

布局（Layout） → 绘制（Paint） → 合成（Composite） → 提交（Submit）

下面我们逐一讲解。

1.1 第一步：布局（Layout）

布局阶段的任务是：计算每个组件的位置和大小。

输入：组件树 + 约束条件
输出：每个组件的位置（x, y）和尺寸（width, height）

布局过程是递归的：

先计算父组件的大小和位置
然后根据父组件的约束，计算子组件的大小和位置
子组件又有自己的子组件，继续递归下去
直到所有组件的位置和大小都确定了

影响布局的属性：

width / height
padding / margin
flex / grid 布局属性
align / justify
等等——只要会影响位置或大小的，都会影响布局

布局是渲染流程中最耗时的步骤之一。因为它是递归的，父组件一变，所有子组件都要重新算。

1.2 第二步：绘制（Paint）

绘制阶段的任务是：根据布局阶段算出的位置和大小，把组件的内容画出来。

输入：每个组件的位置、大小、样式
输出：一层层的绘制指令（画矩形、画文字、画图片...）

绘制的内容包括：

背景色、背景图
边框、圆角
文字
阴影、渐变
等等——所有视觉效果

绘制也是递归的，从父组件到子组件，一层层画。

影响绘制的属性：

color / backgroundColor
border / borderRadius
shadow / gradient
fontSize / fontFamily
opacity
等等——只要会影响外观但不影响布局的，都只影响绘制

💡 注意：有些属性既影响布局又影响绘制，比如 padding（影响大小，也影响内容位置）。

1.3 第三步：合成（Composite）

合成阶段的任务是：把绘制好的一层层内容，合成最终的画面。

输入：多个图层（Layer）的绘制结果
输出：最终的一帧画面

为什么要分层？因为：

有些内容变化频繁，有些不怎么变
分层后，变化的层单独重绘，不变的层可以复用
动画可以单独在一个层，不影响其他层

合成的好处：

性能更好：只重绘变化的层
动画更流畅：动画层单独处理，用 GPU 加速

1.4 第四步：提交（Submit）

提交阶段的任务是：把合成好的画面交给 GPU，显示到屏幕上。

这一步通常很快，不是优化重点。

1.5 一帧的时间预算

现在的手机屏幕一般是 60Hz，也就是每秒刷新 60 次，每帧的时间预算是 16.6ms（1000 / 60 ≈ 16.6）。

这 16.6ms 要做什么？

阶段	大致耗时	说明
JS 逻辑执行	几 ms	状态更新、事件处理
布局计算	1~5ms	取决于布局复杂度
绘制	2~6ms	取决于绘制内容多少
合成 + 提交	1~3ms	通常比较快
总计	~10ms	剩下的时间是余量

如果某一帧的处理时间超过了 16.6ms，就会出现掉帧——这一帧没赶上，下一帧才显示，用户就会觉得卡。

💡 高刷屏的挑战：现在很多手机是 90Hz、120Hz 甚至 144Hz，每帧的时间预算更短（120Hz 只有 8.3ms）。对渲染性能的要求更高了。

步骤2：什么是重排（Reflow/Layout）？

理解了渲染流程，接下来我们讲两个最重要的概念：重排和重绘。

先讲重排。

2.1 重排的定义

重排（Reflow，也叫 Layout）：当组件的布局属性（位置、大小）发生变化时，需要重新计算布局，这就是重排。

说人话：元素的位置或大小变了，要重新算一遍它在哪、多大，以及它的子元素在哪、多大。

哪些属性变化会触发重排？

属性类型	举例
尺寸相关	width, height, padding, margin, border-width
位置相关	left, top, right, bottom, position
布局相关	display, flex-direction, justify-content, align-items
内容相关	文字内容变化、图片加载完成
其他	字体大小、行高

只要会影响元素位置或大小的属性，变化时都会触发重排。

2.2 重排为什么耗性能？

重排之所以耗性能，是因为重排的成本是递归的。

一个元素的布局变了，会发生什么？

这个元素自己要重新计算布局
它的所有子元素也要重新计算（因为父元素变了，子元素的位置也可能变）
它的兄弟元素可能也要重新计算（因为这个元素大小变了，可能挤到旁边的元素）
甚至它的父元素也要重新计算（因为子元素变大了，父元素可能也要变大）

简单说就是：一个元素重排，可能导致整棵子树都重排，甚至影响整个页面。

重排的成本取决于什么？

元素的层级：层级越深，重排成本越高
子元素的数量：子元素越多，重排成本越高
布局的复杂度：Flex/Grid 比普通布局计算量大

💡 经验法则：越靠近根节点的元素重排，影响越大、成本越高。所以尽量避免在根节点附近做频繁的布局变化。

2.3 重排的触发时机

重排什么时候会发生？

常见的触发时机：

添加/删除元素

// 会触发重排
this.items.push(newItem);

改变元素大小
```
// 会触发重排
this.width = 200;
```

改变元素位置

// 会触发重排
this.marginLeft = 20;

改变内容

// 文字变了，宽度可能变，会触发重排
this.text = '新的内容';

窗口大小变化
屏幕旋转、分屏等，会导致整个页面重排。
读取布局属性
这个很多人不知道——当你读取某些布局属性的时候，浏览器/框架为了给你准确的值，会强制先执行一次重排。这叫做强制同步布局（Forced Synchronous Layout）。

步骤3：什么是重绘（Repaint/Paint）？

讲完了重排，再讲重绘。

3.1 重绘的定义

重绘（Repaint，也叫 Paint）：当组件的外观属性发生变化，但布局没变的时候，只需要重新绘制外观，这就是重绘。

说人话：元素的样子变了，但位置和大小没变，只需要重新画一下就行。

哪些属性变化只会触发重绘？

属性类型	举例
颜色相关	color, backgroundColor, border-color
外观相关	borderRadius, box-shadow, outline
透明度	opacity
图片相关	background-image, object-fit
文字样式	text-decoration, font-style（注意：font-size 会触发重排）

注意：这些属性变化不会影响布局，所以只会触发重绘，不会触发重排。

3.2 重排一定会触发重绘

这里有一个重要的关系：

重排一定会触发重绘，但重绘不一定会触发重排。

为什么？

重排是位置大小变了，那外观当然也要重新画，所以会触发重绘
重绘只是外观变了，位置大小没变，所以不会触发重排

所以，重排的成本比重绘高得多。 因为重排 = 布局计算 + 重绘，而重绘只有绘制。

成本对比（大致估计，仅供参考）：

操作	相对成本	说明
重绘	1x	只重新画
重排	3~10x	重新算布局 + 重绘
合成层变化	0.1x	只改变合成层属性，最快

所以，性能优化的一个重要方向就是：尽量用低成本的操作，代替高成本的操作。

比如：

能用重绘解决的，就不要用重排
能用合成层解决的，就不要用重绘

3.3 合成层（Composite Layer）

刚才提到了合成层，这是什么？

合成层可以理解为"独立的图层"。某些特殊的属性（比如 transform、opacity）变化时，不需要重排也不需要重绘，只需要在合成阶段调整一下图层就行。

为什么这么快？
因为合成是 GPU 做的，GPU 特别擅长做这种事情——移动图层、改变透明度，对 GPU 来说就是小菜一碟。

哪些属性变化只触合成，不触发重排重绘？

属性	说明
transform	平移、缩放、旋转、倾斜
opacity	透明度
filter（部分）	某些滤镜效果

这是性能最好的属性变化方式！ 如果做动画，尽量用 transform 和 opacity，不要用改变 width/height/left/top 的方式。

💡 划重点：做动画的时候，优先用 transform 和 opacity。因为它们只触发合成，不触发布局和绘制，性能最好。

步骤4：减少重排的方法

重排是渲染性能的头号杀手。那怎么减少重排呢？

下面我们讲几种核心方法。

4.1 方法一：用 transform 代替位置变化

这是最经典、也是最有效的优化手段。

不好的做法：用 left/top/margin 改变位置

// ❌ 不好：会触发重排
@State left: number = 0;

// 动画过程中不断改变 left
this.left = 100;

// 布局里
.position({ x: this.left, y: 0 })

每次 left 变，都会触发重排——因为位置变了嘛。如果是动画，一秒钟要变 60 次，那就要重排 60 次，不卡才怪。

好的做法：用 transform.translate 改变位置

// ✅ 好：只触发合成，不触发重排重绘
@State offsetX: number = 0;

// 动画过程中不断改变 offsetX
this.offsetX = 100;

// 布局里
.translate({ x: this.offsetX, y: 0 })

用 transform 的话，元素的实际位置（布局位置）没变，只是视觉上移动了。所以不会触发重排，甚至不会触发重绘，只需要 GPU 合成的时候移动一下图层就行。性能非常好。

transform 能做什么？

translate：平移（代替 left/top）
scale：缩放（代替 width/height）
rotate：旋转
skew：倾斜

这些操作都只触发合成，性能非常好。做动画的时候优先用。

💡 注意：transform 移动的是视觉位置，不影响布局。也就是说，这个元素在文档流里的位置还是原来的位置，只是看起来移动了。这一点在做交互的时候要注意。

4.2 方法二：批量修改

如果要做多次布局变化，不要一个一个改，尽量一次性改完。

不好的做法：一个属性一个属性地改

// ❌ 不好：每次修改都可能触发重排
this.width = 100;
this.height = 200;
this.marginLeft = 10;
this.padding = 5;

每次修改一个属性，框架都可能触发一次重排。改 4 次就可能重排 4 次。

好的做法：批量修改，一次性生效

// ✅ 好：把所有变化放在一起，只重排一次
@State style: { width: number, height: number, marginLeft: number, padding: number } = {
  width: 100,
  height: 200,
  marginLeft: 10,
  padding: 5
};

// 一次性更新所有属性
this.style = { width: 200, height: 300, marginLeft: 20, padding: 10 };

或者用一个变量控制，只改一次：

// ✅ 好：用一个状态控制显示/隐藏，只重排一次
@State show: boolean = false;

// 切换显示状态
this.show = !this.show;

核心思想：减少重排的次数——能一次搞定的，就分多次。

4.3 方法三：离线操作

如果要做一系列复杂的 DOM 操作（比如添加很多元素），可以先把元素"拿下来"，操作完了再"放回去"。

在 Web 开发中，常用的方式是用 display: none 把元素藏起来，操作完了再显示。因为 display: none 的元素不参与布局，操作它不会触发重排。

在 ArkUI 中，类似的思路是：

先把数据准备好，再一次性更新
用条件渲染，准备好了再显示

举个例子：

// ❌ 不好：循环里每次 push 都可能触发重排
for (let i = 0; i < 100; i++) {
  this.items.push(createItem(i));
}

// ✅ 好：先在本地构建好数组，再一次性赋值
const newItems = [];
for (let i = 0; i < 100; i++) {
  newItems.push(createItem(i));
}
this.items = newItems;  // 只触发一次重排

核心思想：在"看不见"的地方做操作，做完了再显示出来。这样中间过程的重排都省了。

4.4 方法四：避免强制同步布局

什么是强制同步布局？

简单说就是：JS 先修改了样式（导致布局变了），然后立刻读取布局属性。这时候框架为了给你准确的值，不得不立刻执行一次重排。

正常情况下，重排是异步的——框架会把多次变化合并起来，在合适的时候一起重排。但如果你在修改后立刻读取，框架就没办法合并了，只能立刻重排。

不好的做法：

// ❌ 不好：修改后立刻读取，导致强制同步布局
this.width = 200;
const currentWidth = this.element.width;  // 这里会强制重排

好的做法：

// ✅ 好：读取在修改之前，或者不要在修改后立刻读
const currentWidth = this.element.width;  // 先读
this.width = 200;  // 再改

或者：

// ✅ 好：用自己存的数据，不要读 DOM 的布局属性
const currentWidth = this.width;  // 用自己的状态，不用读 DOM
this.width = 200;

核心思想：避免"写 → 读"的模式。先读后写，或者不要读。

💡 在 ArkUI 中：因为我们用的是声明式 UI，状态驱动视图，所以强制同步布局的问题比 Web 开发少很多。但如果用了自定义组件或者直接操作 DOM，还是要注意这个问题。

4.5 方法五：用绝对定位脱离文档流

如果一个元素需要频繁移动（比如弹窗、抽屉、悬浮按钮），可以让它脱离文档流。

脱离文档流的元素，重排的时候不会影响其他元素——因为它不在正常的布局流里。

实现方式：

position: absolute 或 position: fixed（Web）
ArkUI 中的 Position 布局

这样，这个元素的重排只会影响它自己，不会影响页面上的其他元素，成本就低多了。

步骤5：减少组件层级

组件层级（也叫 DOM 层级、视图层级）是影响渲染性能的另一个重要因素。

为什么层级深了会慢？

布局的时候，递归深度更深
绘制的时候，一层层画，过度绘制更多
重排的时候，影响的子树更大

所以，减少层级是布局优化的重要方向。

5.1 能一层解决的，不要套多层

这是最基本的原则。

不好的做法：为了方便，随便套容器

// ❌ 不好：没必要的嵌套
Column() {
  Row() {
    Column() {
      Text('Hello')
    }
  }
}

上面这段代码，里面三层其实只有一层是有用的。完全可以简化：

// ✅ 好：直接一层
Text('Hello')
  .padding(16)
  .backgroundColor('#fff')

怎么判断层级合不合理？

问自己：这一层容器是必须的吗？能不能去掉？
如果只是为了加个 padding/margin/background，能不能直接加在子组件上？
如果是一层 Column 套一层 Row，能不能合并？

💡 经验法则：一个页面的层级最好控制在 10 层以内，列表项最好控制在 5 层以内。当然这只是参考，不是硬性规定。

5.2 「民族图鉴」详情页层级分析

让我们看看「民族图鉴」详情页的层级：

Column（根容器）
  ├─ Stack（头部区域）
  │   ├─ Image（背景图）
  │   ├─ Column（遮罩）
  │   └─ Column（内容）
  │       ├─ Row（按钮行）
  │       ├─ Blank
  │       ├─ Text（名称）
  │       ├─ Row（别名）
  │       └─ Row（人口）
  └─ Scroll
      └─ Column（内容区）
          ├─ Column（基本信息卡片）
          │   ├─ Text（标题）
          │   └─ Grid（信息网格）
          │       └─ GridItem × 4
          │           └─ Column（信息项）
          │               ├─ Row（标签行）
          │               └─ Text（值）
          ├─ Column（语言卡片）
          ├─ Column（地区卡片）
          └─ Column（介绍卡片）

最深的地方有几层？
算一下：根 Column → Scroll → Column → Grid → GridItem → Column → Row → Text。最深有 8 层。

8 层其实还好，不算特别深。但还有优化空间——比如 GridItem 里的 Column 和 Row 能不能简化？

5.3 减少层级的技巧

技巧一：合理使用 Flex 布局

Flex 布局很强大，很多时候一层 Flex 就能搞定，不用套多层。

比如，要实现"左边一个图标，右边文字，文字有两行"：

// ❌ 不好：套了好多层
Row() {
  Image(...)
  Column() {
    Text('标题')
    Text('副标题')
  }
}

其实这个结构是合理的，不算过度嵌套。但如果是下面这种，就有问题了：

// ❌ 过度嵌套：没必要的 Column 套 Row
Column() {
  Row() {
    Column() {
      Text('内容')
    }
  }
}

技巧二：用 padding 代替 margin 嵌套

有时候为了加个外边距，就套一层容器。其实很多时候直接加 padding 就行。

// ❌ 不好：为了加间距套一层
Column() {
  Column() {
    Text('内容')
  }
  .padding(16)
}

// ✅ 好：直接加 padding
Text('内容')
  .padding(16)

技巧三：用组合属性

ArkUI 的属性支持链式调用，一个组件可以加很多属性。不要为了加个背景色就套一层 Column。

// ❌ 不好：为了加背景套一层
Column() {
  Text('内容')
}
.backgroundColor('#fff')
.padding(16)
.borderRadius(8)

// ✅ 好：直接加在 Text 上
Text('内容')
  .backgroundColor('#fff')
  .padding(16)
  .borderRadius(8)

技巧四：自定义组件抽取

把复杂的布局抽成自定义组件，虽然层级没减少，但代码更清晰，也方便优化。

💡 注意：减少层级不是"为了减少而减少"。可读性和可维护性也很重要。如果减少层级会导致代码很难懂，那还是保持清晰的结构比较好。层级优化到合理范围就行，不用追求"极致扁平"。

步骤6：布局优化技巧

除了减少重排和减少层级，还有一些布局优化的技巧。

6.1 Flex 布局优化

Flex 是我们最常用的布局方式。怎么让 Flex 布局性能更好？

技巧一：尽量用固定尺寸

如果 Flex 子项的尺寸是固定的，布局计算会快很多。如果是动态的（比如 layoutWeight(1)），Flex 需要多轮计算才能确定最终尺寸。

// 更快：固定宽度
Row() {
  Text('左')
    .width(100)
  Text('右')
    .layoutWeight(1)  // 只有一个是动态的
}

// 更慢：多个动态宽度
Row() {
  Text('左')
    .layoutWeight(1)
  Text('中')
    .layoutWeight(1)
  Text('右')
    .layoutWeight(1)
}

当然，该用动态宽度还是要用，只是知道有这么回事就行。

技巧二：避免 Flex 嵌套太深

Flex 套 Flex，每一层都要计算，嵌套深了性能会下降。

技巧三：合理使用 flexShrink 和 flexGrow

这些属性会影响 Flex 的计算复杂度。如果不需要弹性收缩/增长，就不要设置。

6.2 避免过深嵌套

这个我们前面讲过了，这里再强调一下。

嵌套深的危害：

布局计算慢（递归深度大）
重排影响大（一个父元素重排，所有子元素都要重算）
过度绘制严重（一层叠一层）
代码难维护

怎么检查嵌套深度？

用 DevEco Studio 的布局检查器
自己数一下最深的地方有几层
代码审查的时候注意

目标：

页面整体：10 层以内
列表项：5 层以内
简单组件：3 层以内

6.3 合理使用 Span

Span 是用来在 Text 里标记不同样式的文字的。合理使用 Span 可以减少组件数量。

不好的做法：用多个 Text 组件

// ❌ 不好：多个 Text 组件，每个都要布局和绘制
Row() {
  Text('姓名：')
    .fontColor('#999')
  Text('张三')
    .fontColor('#333')
    .fontWeight(FontWeight.Bold)
}

好的做法：用一个 Text + Span

// ✅ 好：一个 Text 组件，内部用 Span 区分样式
Text() {
  Span('姓名：')
    .fontColor('#999')
  Span('张三')
    .fontColor('#333')
    .fontWeight(FontWeight.Bold)
}

好处：

组件数量少了（从 2 个 Text + 1 个 Row，变成 1 个 Text）
布局更简单
性能更好

什么时候用 Span？

同一行文字，有不同的样式
文字混排（加粗、变色、加链接等）

什么时候不要用 Span？

布局比较复杂，不是纯文字
需要不同的对齐方式
有交互（点击事件等，Span 也支持点击，但复杂交互还是用组件好）

步骤7：渲染优化

讲完了布局优化，再讲讲渲染优化。

7.1 renderGroup

renderGroup 是什么？

简单说就是：把一个组件及其所有子组件，作为一个整体来渲染。标记了 renderGroup 的组件，会被当作一个独立的渲染单元。

renderGroup 的好处：

减少重绘：如果子组件变化，但整体大小没变，只在组内重绘
提升合成效率：可以作为一个整体参与合成
适合内容不怎么变的组件：一次绘制，多次复用

什么时候用 renderGroup？

组件内容比较固定，不常变化
组件内部结构复杂，层级较深
组件会频繁整体移动（比如做动画）

怎么用？

@Component
struct MyComponent {
  build() {
    Column() {
      // ... 复杂的内容
    }
    .renderGroup(true)  // 开启 renderGroup
  }
}

注意：

不是所有组件都适合开 renderGroup
开了之后会有一些额外的内存开销（因为要缓存渲染结果）
如果组件内容经常变化，开了反而可能更慢（因为缓存没用，还要维护缓存）

💡 经验法则：内容不怎么变的复杂组件，可以考虑开 renderGroup。内容经常变的，就不要开了。

7.2 离屏渲染

离屏渲染（Offscreen Rendering） 是什么？

简单说就是：在屏幕外的缓冲区先画好，然后再一次性贴到屏幕上。

为什么要有离屏渲染？

有些效果（比如圆角裁剪、阴影、模糊）需要特殊处理
先在离屏缓冲区画好，处理完效果，再贴上去
避免每帧都重复计算

离屏渲染的优缺点：

优点	缺点
效果好，可以实现复杂视觉效果	有额外的内存开销
一次渲染，多次使用（如果内容不变）	创建和切换有成本
减少 CPU 绘制时间（内容不变的话）	内容经常变化的话，反而更慢

什么时候会触发离屏渲染？

圆角 + 裁剪（borderRadius + clip）
阴影（box-shadow）
遮罩（mask）
模糊效果
等等特殊效果

优化建议：

不要滥用圆角、阴影等效果
列表项尽量少用阴影（每个都要离屏渲染的话，性能会很差）
如果一定要用，确保内容不常变化，这样离屏渲染的缓存能用上

7.3 硬件加速

硬件加速是什么？

简单说就是：用 GPU 来做渲染，而不是用 CPU。

为什么硬件加速快？

GPU 是专门为图形渲染设计的，并行计算能力强
很多渲染操作（比如移动图层、改变透明度、纹理映射）GPU 做起来特别快
CPU 更擅长通用计算，做图形不如 GPU 专业

现在的手机基本都是硬件加速的，但有些操作还是会走 CPU 渲染。

怎么利用硬件加速？

多用 transform 和 opacity（GPU 合成，最快）
多用图片（图片是纹理，GPU 擅长处理）
少用复杂的绘制效果（大量文字、复杂路径、渐变等）
合理分层（让 GPU 合成图层）

💡 注意：硬件加速不是万能的。不是所有操作 GPU 都快——比如大量文字、复杂路径，GPU 可能反而慢。而且 GPU 渲染也有自己的瓶颈，比如显存带宽、填充率等。

步骤8：实战——「民族图鉴」详情页布局优化

讲了这么多理论，让我们来实战一下——优化「民族图鉴」的详情页。

8.1 第一步：分析现状

先看看详情页目前的实现（简化版）：

Column（根）
  ├─ Stack（头部）
  │   ├─ Image（封面）
  │   ├─ Column（半透明遮罩）
  │   └─ Column（内容）
  │       ├─ Row（按钮行：返回、收藏、分享、播放）
  │       ├─ Blank
  │       ├─ Text（名称）
  │       ├─ Row（别名行）
  │       └─ Row（人口行）
  └─ Scroll
      └─ Column（内容）
          ├─ Column（基本信息卡片）
          │   ├─ Text（标题）
          │   └─ Grid（2×2）
          │       └─ GridItem × 4
          │           └─ Column
          │               ├─ Row（图标+标签）
          │               └─ Text（值）
          ├─ Column（语言文字卡片）
          ├─ Column（分布地区卡片）
          └─ Column（详细介绍卡片）

发现的问题：

头部的半透明遮罩可以优化
用一个 Column 充当初始遮罩，有点浪费。能不能直接给 Image 加个遮罩效果？
GridItem 内部层级有点深
GridItem → Column → Row + Text。能不能简化？
卡片都是 Column 套内容
每个卡片都是一个 Column，里面有标题和内容。可以考虑抽成组件，但层级优化空间不大。
有些地方可以用 Span 减少组件
比如"人口：xxx · #排名"，现在用 Row 套多个 Text，能不能用 Span？

8.2 第二步：制定优化方案

优化项一：优化头部遮罩

去掉单独的遮罩 Column
用 Image 的 overlay 或者直接叠一层（但其实 Stack 里已经叠了）
其实这个优化空间不大，Stack 布局本身是合理的

优化项二：简化 GridItem 结构

GridItem 里的 Column + Row + Text，看看能不能减少一层
比如 Row 能不能去掉？

优化项三：用 Span 替代 Row + 多个 Text

同一行的多样式文字，用 Span 代替多个 Text 组件

优化项四：给卡片加 renderGroup

卡片内容加载完就不怎么变了
可以考虑开 renderGroup，减少重绘

8.3 第三步：实施优化

优化一：用 Span 简化人口行

优化前：

Row({ space: 4 }) {
  Text($r('app.string.detail_population'))
    .fontSize(14)
    .fontColor('#FFFFFF')
    .opacity(0.85)

  Text(this.ethnic!.population)
    .fontSize(14)
    .fontWeight(FontWeight.Bold)
    .fontColor('#FFFFFF')

  Text(` · #${this.ethnic!.populationRank}`)
    .fontSize(14)
    .fontColor('#FFFFFF')
    .opacity(0.7)
}

优化后：

Text() {
  Span($r('app.string.detail_population'))
    .fontSize(14)
    .fontColor('#FFFFFF')
    .fontOpacity(0.85)

  Span(this.ethnic!.population)
    .fontSize(14)
    .fontWeight(FontWeight.Bold)
    .fontColor('#FFFFFF')

  Span(` · #${this.ethnic!.populationRank}`)
    .fontSize(14)
    .fontColor('#FFFFFF')
    .fontOpacity(0.7)
}

效果：

组件数量：从 Row + 3 Text = 4 个组件，变成 1 个 Text
布局更简单
性能更好

优化二：简化基本信息项

优化前：

@Builder
buildInfoItem(icon: string, label: string, value: string): void {
  Column({ space: 4 }) {
    Row({ space: 4 }) {
      Text(icon)
        .fontSize(14)
      Text(label)
        .fontSize(12)
        .fontColor('#999')
    }
    Text(value)
      .fontSize(14)
      .fontWeight(FontWeight.Medium)
      .fontColor('#333')
      .maxLines(2)
      .textOverflow({ overflow: TextOverflow.Ellipsis })
      .width('100%')
  }
  .alignItems(HorizontalAlign.Start)
}

这个结构其实还算合理：图标+标签是一行，值是另一行。两层嵌套是必要的。

但图标和标签那行，能不能用 Span？可以：

优化后：

@Builder
buildInfoItem(icon: string, label: string, value: string): void {
  Column({ space: 4 }) {
    Text() {
      Span(`${icon} `)
        .fontSize(14)
      Span(label)
        .fontSize(12)
        .fontColor('#999')
    }
    Text(value)
      .fontSize(14)
      .fontWeight(FontWeight.Medium)
      .fontColor('#333')
      .maxLines(2)
      .textOverflow({ overflow: TextOverflow.Ellipsis })
      .width('100%')
  }
  .alignItems(HorizontalAlign.Start)
}

效果：

减少了一个 Row 组件
从 3 个组件（Row + Text + Text）变成 2 个（Text + Text）
性能略有提升

优化三：给卡片加 renderGroup

卡片内容加载完就不怎么变了，可以考虑加 renderGroup：

@Builder
buildBasicInfoCard(): void {
  Column({ space: 12 }) {
    // ... 卡片内容
  }
  .width('90%')
  .padding(16)
  .backgroundColor('#fff')
  .borderRadius(16)
  .alignItems(HorizontalAlign.Start)
  .renderGroup(true)  // 开启 renderGroup
}

注意：这个优化需要测试效果——如果卡片内容经常变化，开了反而可能慢。但详情页的卡片内容加载完就不变了，所以应该是有收益的。

8.4 第四步：验证效果

优化完了，怎么验证效果？

用 Profiler 测 FPS
上下滑动详情页，看 FPS 有没有提升
测首屏渲染时间
打开详情页，看首帧渲染时间有没有减少
对比内存
renderGroup 会增加一点内存开销，看看内存变化大不大
实际体验
自己用一下，感觉有没有更流畅

步骤9：常见问题与解决方案

最后，我们来聊聊布局与渲染的常见问题。

9.1 问题一：布局抖动

现象：
页面加载的时候，元素的位置或大小来回变化，"抖"几下才稳定下来。

原因：

内容是动态加载的，加载过程中布局不断变化
图片没有固定宽高，加载完成后把布局撑开
数据更新导致布局频繁变化

解决方案：

给图片设置固定宽高

// ✅ 好：固定宽高，图片加载前后布局不变
Image(src)
  .width(100)
  .height(100)
  .objectFit(ImageFit.Cover)

用占位图/骨架屏
数据加载前先显示占位，布局位置占好，数据来了再填充。这样布局不会变。
批量更新数据
不要一条一条更新数据，一次性更新完，减少重排次数。
预留空间
如果知道内容大概有多大，先把空间预留好。

9.2 问题二：列表卡顿

现象：
列表滑动的时候掉帧，不流畅，特别是快速滑动的时候。

原因：
这个我们下一篇会详细讲，这里先简单列一下：

列表项太复杂，渲染慢
图片太大，解码和绘制慢
滑动过程中频繁重排重绘
没有用懒加载，一次性渲染太多项

解决方案（先列大纲，下一篇细讲）：

简化列表项布局，减少层级
图片优化（尺寸、格式、懒加载）
用 LazyForEach 懒加载
减少滑动过程中的状态变化
列表项用固定高度

9.3 问题三：首屏渲染慢

现象：
打开一个新页面，要等很久才能看到内容，白屏时间长。

原因：

页面布局太复杂，层级太深
首屏要渲染的内容太多
数据加载慢，阻塞渲染
主线程做了太多事情

解决方案：

简化首屏布局
首屏只显示最核心的内容，次要内容懒加载。
骨架屏/占位图
先显示骨架屏，让用户知道"正在加载"，比白屏体验好。
数据预加载
提前加载数据（比如上一个页面就开始加载）。
异步加载
耗时操作放后台，不要阻塞主线程。
按需渲染
首屏只渲染可见区域，其他的滚动到了再渲染。

9.4 问题四：动画不流畅

现象：
动画一顿一顿的，不丝滑。

原因：

动画过程中频繁重排重绘
动画属性选得不对（用了 left/top 而不是 transform）
同一时间太多动画在跑
主线程被其他事情阻塞了

解决方案：

用 transform 和 opacity 做动画
这两个属性只触发合成，不触发重排重绘，性能最好。

// ✅ 好：用 transform 做位移动画
.translate({ x: this.offsetX, y: 0 })
.animation({ duration: 300 })

// ❌ 不好：用 position 做位移动画
.position({ x: this.left, y: 0 })
.animation({ duration: 300 })

减少同时运行的动画数量
不要一下子开一堆动画，GPU 也忙不过来。
动画期间避免做其他耗时操作
动画跑的时候，就不要加载数据、计算东西了。
用硬件加速
确保动画走 GPU 合成。
适当降低动画复杂度
如果实在卡，简化动画效果——比如从 3D 变 2D，从多个元素变单个元素。

9.5 问题五：过度绘制

现象：
同一个像素被绘制了多次，浪费 GPU 性能。

原因：

布局层级深，一层叠一层
背景色重复设置（父组件有背景，子组件又有）
图片下面又有背景色（图片不透明的话，背景白画了）

怎么检查过度绘制？

用开发者选项里的"调试 GPU 过度绘制"
不同颜色代表不同的绘制次数：
- 蓝色：绘制了 2 次（还可以）
- 绿色：绘制了 3 次（还行）
- 淡红：绘制了 4 次（有点多）
- 深红：绘制了 5 次及以上（要优化）

解决方案：

减少布局层级
这个前面讲过了。

去掉不必要的背景

// ❌ 不好：父组件有背景，子组件又设了同样的背景
Column() {
  Text('内容')
    .backgroundColor('#fff')  // 如果父组件已经是白色，这个就多余了
}
.backgroundColor('#fff')

不透明的图片下面不用加背景
如果图片是不透明的，图片下面的背景是看不到的，白画了。
用裁剪代替多层叠加
有些效果用裁剪实现，比叠好几层性能好。

💡 经验法则：大部分页面 2~3 次过度绘制是正常的，不用追求"零过度绘制"。只要不是大面积的 4 次以上，问题都不大。

⚠️ 常见问题与解答

Q1：布局层级是不是越少越好？

A：总体来说是的，但也不能走极端。

正确的态度：

不必要的层级，能去掉就去掉
但不要为了减少层级把代码写得很难懂
可读性和可维护性也很重要
层级控制在合理范围就行，不用追求"极致扁平"

判断标准：

这一层是必须的吗？有没有办法合并？
如果去掉这一层，代码会不会变得很难懂？
去掉之后，性能提升明显吗？

如果去掉一层，代码还是清晰的，性能也更好，那就去掉。如果去掉之后代码变得一团糟，那还是留着吧。

Q2：transform 会不会影响交互？

A：会的，要注意。

transform 是视觉上的变换，不影响布局。也就是说：

元素的布局位置（在文档流中的位置）没变
只是显示的时候被移动/缩放/旋转了

这会带来什么问题？

点击区域：元素看起来在 A 位置，但实际点击区域可能还在 B 位置
周围的元素：不会因为这个元素变大了而挤开（因为布局没变）

什么时候用 transform？

动画：做完动画就恢复，或者动画不影响布局
视觉效果：比如按下时缩小一点（纯视觉反馈）
固定位置的元素：比如弹窗、悬浮按钮（不影响正常布局）

如果需要改变元素的实际布局位置，还是要用布局属性（margin、padding、flex 等）。

Q3：所有动画都用 transform 吗？

A：大部分动画是的，但不是全部。

适合用 transform 的动画：

位移动画（translate）
缩放动画（scale）
旋转动画（rotate）
透明度动画（opacity）

这些动画性能最好，优先用。

不适合用 transform 的动画：

宽度/高度变化（需要布局跟着变）
布局相关的动画（比如展开/收起，需要其他元素跟着动）
颜色变化（这个用重绘，性能也还可以）

原则：

纯视觉的动画，用 transform + opacity
需要改变布局的动画，用布局属性（但性能差一点，尽量少用）

Q4：renderGroup 要不要开？

A：看情况。

适合开 renderGroup 的情况：

组件内容不常变化
组件结构比较复杂（层级深、组件多）
组件会被频繁整体移动（比如做动画）
同一个组件会被多次复用（比如列表项）

不适合开 renderGroup 的情况：

组件内容经常变化
组件很简单（就一层）
内存很紧张（开了会增加内存开销）

建议：

先不开，测一下性能
如果发现某个组件重绘很频繁，而且内容不怎么变，再考虑开
开了之后测一下效果，确认真的变快了再保留

Q5：怎么知道页面的渲染性能好不好？

A：用工具测 + 实际体验。

工具测量：

DevEco Profiler：看 FPS、掉帧、渲染管线
开发者选项：看过度绘制、GPU 呈现模式
手动打点：测首帧时间、页面加载时间

实际体验：

快速滑动列表，看跟不跟手
打开页面，看有没有明显的延迟
播放动画，看流不流畅
用低端机测一下，最能发现问题

判断标准：

FPS 稳定在 55+，很少掉帧 → 优秀
FPS 在 45~55 之间，偶尔轻微掉帧 → 良好
FPS 经常低于 45，明显卡顿 → 需要优化

📝 本章小结

核心知识点

本文系统讲解了布局与渲染性能优化：

1. 渲染流程四步走

布局（Layout）：计算位置和大小
绘制（Paint）：画内容（文字、图片、背景等）
合成（Composite）：把多层合成最终画面
提交（Submit）：交给 GPU 显示

2. 重排（Reflow/Layout）

定义：布局属性变化，重新计算位置大小
成本：很高（递归计算，影响子树）
触发：改变尺寸、位置、布局、内容等

3. 重绘（Repaint/Paint）

定义：外观变化，重新绘制
成本：中等（比重排低）
触发：颜色、边框、阴影等外观属性变化

4. 合成层变化

定义：transform、opacity 等属性变化
成本：最低（GPU 合成）
特点：不触发布局和绘制，性能最好

5. 减少重排的方法

用 transform 代替位置/大小变化
批量修改，减少重排次数
离线操作，不可见的时候改
避免强制同步布局（写→读模式）
用绝对定位脱离文档流

6. 减少组件层级

能一层解决的不要套多层
合理使用 Flex 布局
用 padding 代替 margin 嵌套
用 Span 减少 Text 组件数量

7. 布局优化技巧

Flex 布局优化：尽量用固定尺寸
避免过深嵌套
合理使用 Span

8. 渲染优化

renderGroup：内容不变的复杂组件可以开
离屏渲染：圆角、阴影等效果会触发
硬件加速：用 GPU 渲染，transform 最快

9. 常见问题

布局抖动：固定宽高、占位图、批量更新
列表卡顿：简化项、优化图片、懒加载
首屏慢：简化布局、骨架屏、预加载
动画卡：用 transform、减少动画数量
过度绘制：减少层级、去掉不必要背景

最佳实践总结

✅ 做动画优先用 transform + opacity

// ✅ 好：只触发合成，性能最好
.translate({ x: this.offsetX, y: 0 })
.opacity(this.opacity)
.animation({ duration: 300 })

✅ 减少重排次数：批量修改

// ✅ 好：一次性更新，只重排一次
this.style = { width: 200, height: 300, marginLeft: 20 };

✅ 减少层级：能合并就合并

// ✅ 好：直接给组件加属性，不要为了加属性套容器
Text('Hello')
  .padding(16)
  .backgroundColor('#fff')
  .borderRadius(8)

✅ 用 Span 减少组件

// ✅ 好：一个 Text + 多个 Span，代替多个 Text 组件
Text() {
  Span('标签：').fontColor('#999')
  Span('内容').fontColor('#333').fontWeight(FontWeight.Bold)
}

✅ 图片要设固定宽高

// ✅ 好：固定宽高，避免布局抖动
Image(src)
  .width(100)
  .height(100)
  .objectFit(ImageFit.Cover)

下一步预告

在下一篇文章（第64篇）中，我们将：

📋 深入理解为什么列表是性能重灾区
🔍 对比 ForEach 和 LazyForEach 的原理区别与性能差异
⚙️ 详解 LazyForEach 的工作原理：视口回收、组件复用、懒加载
🎯 掌握列表项优化的各种技巧
🔑 理解复用机制与 key 的重要性
🚀 学习列表性能优化的高级手段
🖼️ 掌握列表中的图片优化策略
💪 实战优化「民族图鉴」56 个民族列表
💡 解决滚动卡顿、白屏闪烁、item 错位、内存增长等常见问题

列表是应用中最常见的界面，也是性能问题最多的地方。把列表优化做好，应用的流畅度会提升一个档次。

🔗 相关链接

布局性能优化: 官方文档
渲染性能优化: 官方文档
renderGroup: 官方文档
Span 组件: 官方文档
重排与重绘: Web 开发经典概念，原理类似

💡 提示：布局和渲染性能优化的核心是"减少工作量"——能不算的就不算，能不画的就不画，能复用的就复用。理解了渲染流程，知道每一步的成本，你就能判断哪种写法性能更好。记住：transform 永远是动画的首选，减少层级永远是对的，批量操作永远比逐个操作好。

HarmonyOS开发者社区

讨论HarmonyOS开发技术，专注于API与组件、DevEco Studio、测试、元服务和应用上架分发等。

更多推荐

莘莘学子，学习鸿蒙，致力自主系统开发

HarmonyOS开发者社区

鸿蒙三方库 | harmony-utils之NetworkUtil默认网络与绑定网络详解

HarmonyOS开发者社区

鸿蒙三方库 | harmony-utils之NetworkUtil网络状态订阅详解

HarmonyOS开发者社区

所有评论(0)

查看更多评论

hubiao002

@hubiao002

已为社区贡献72条内容

HarmonyOS应用《民族图鉴》开发第63篇：布局与渲染性能优化——减少重绘重排的艺术

hubiao002

📖 引言

🎯 学习目标

💡 需求分析

为什么布局和渲染性能很重要？

「民族图鉴」的渲染挑战

常见的渲染性能问题

🛠️ 核心实现

步骤1：渲染流程解析

1.1 第一步：布局（Layout）

1.2 第二步：绘制（Paint）

1.3 第三步：合成（Composite）

1.4 第四步：提交（Submit）

1.5 一帧的时间预算

步骤2：什么是重排（Reflow/Layout）？

2.1 重排的定义

2.2 重排为什么耗性能？

2.3 重排的触发时机

步骤3：什么是重绘（Repaint/Paint）？

3.1 重绘的定义

3.2 重排一定会触发重绘

3.3 合成层（Composite Layer）

步骤4：减少重排的方法

4.1 方法一：用 transform 代替位置变化

4.2 方法二：批量修改

4.3 方法三：离线操作

4.4 方法四：避免强制同步布局

4.5 方法五：用绝对定位脱离文档流

步骤5：减少组件层级

5.1 能一层解决的，不要套多层

5.2 「民族图鉴」详情页层级分析

5.3 减少层级的技巧

步骤6：布局优化技巧

6.1 Flex 布局优化

6.2 避免过深嵌套

6.3 合理使用 Span

步骤7：渲染优化

7.1 renderGroup

7.2 离屏渲染

7.3 硬件加速

步骤8：实战——「民族图鉴」详情页布局优化

8.1 第一步：分析现状

8.2 第二步：制定优化方案

8.3 第三步：实施优化

8.4 第四步：验证效果

步骤9：常见问题与解决方案

9.1 问题一：布局抖动

9.2 问题二：列表卡顿

9.3 问题三：首屏渲染慢

9.4 问题四：动画不流畅

9.5 问题五：过度绘制

⚠️ 常见问题与解答

Q1：布局层级是不是越少越好？

Q2：transform 会不会影响交互？

Q3：所有动画都用 transform 吗？

Q4：renderGroup 要不要开？

Q5：怎么知道页面的渲染性能好不好？

📝 本章小结

核心知识点

最佳实践总结

下一步预告

🔗 相关链接

所有评论(0)

温馨提示：您尚未绑定手机号

hubiao002
