熵灵 & edatahub OS产品白皮书

数熵科技

18人浏览 · 2026-07-17 15:51:39

数熵科技 · 2026-07-17 15:51:39 发布

熵灵 & edatahub OS 致力于为工业设备调试、数据采集与云端管理提供端到端解决方案，涵盖硬件调试器、移动端调试软件与云端数据管理平台三大核心模块。

核心服务链路：

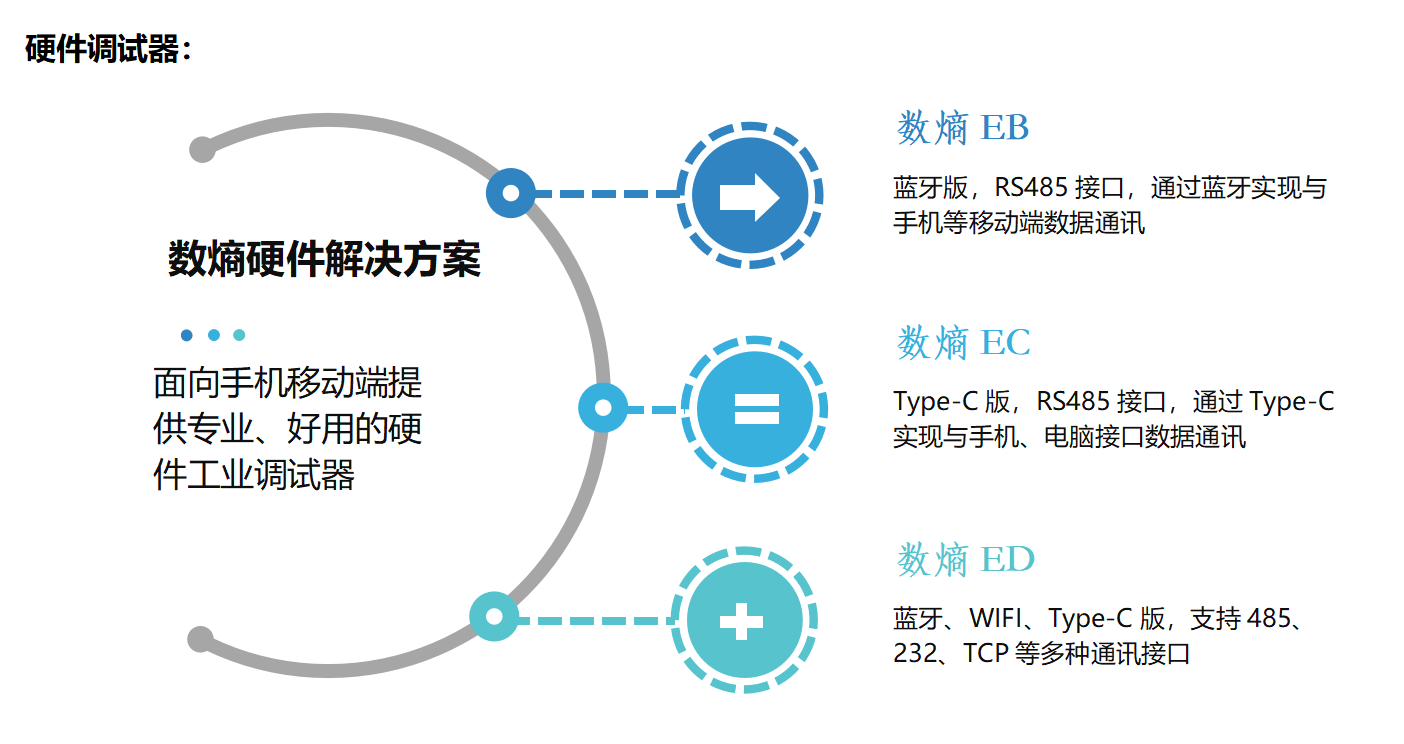

硬件调试器：

硬件调试器（数熵EB/EC/ED） → 熵灵 APP（移动调试软件） → edatahub OS（云端数据管理平台）

层级	产品	定位
硬件层	数熵 EB / EC / ED	数据通信适配器，打通手机与工业设备之间的物理链路
软件层	熵灵 APP	手机端工业协议调试软件，支持多协议、多插件、多连接
平台层	edatahub OS	云端数据管理平台，提供产品物模型、数据服务、用户权限与云边协同

2 应用场景

场景 01：现场设备调试与维护

痛点：工业现场设备调试依赖桌面电脑+专用软件，携带不便，现场效率低。

方案：通过数熵调试器连接手机，即可对现场 Modbus、DL/T 645、CJ/T 188 设备进行实时读写调试。

便携调试：手机替代笔记本电脑，BLE/Type-C（USB）/TCP 即连即用
多协议覆盖：Modbus RTU 主站读写、从站搜索、串口调试、串口监听；DL645 电表读取；CJ188 水表读取；
实时控制：实时查看数据，支持控制写入；
快照与日志：调试数据一键保存，支持云端同步

场景 02：设备厂商出厂测试与产品管理

痛点：每款设备需独立开发调试工具，投入大、周期长、维护成本高。

方案：厂商在 edatahub OS 平台定义产品物模型，终端用户通过熵灵 APP 自动加载配置，即刻调试。

零代码适配：平台定义物模型，APP 自动适配，无需独立开发
产品数据推送：通过 API 上行接口推送设备数据至云端
品牌隔离：品牌组织用户仅可查看和管理自有品牌产品

场景 03：云端数据管理与远程运维

痛点：设备数据分散，缺乏统一管理平台，远程运维能力薄弱。

方案：edatahub OS 提供统一的云端数据管理平台，支持产品物模型定义、数据服务配置、云边协同与权限管理。

物模型管理：品牌→品类→产品→属性→寄存器，五级结构化数据
数据服务：配置数据源、访问权限与推送规则
云边协同：边缘代理上报设备孪生状态，平台下发期望配置

3 硬件产品

3.1 数熵 EB — BLE 蓝牙转 RS485调试器

属性	规格
连接方式	BLE 低功耗蓝牙
通信接口	BLE → RS485
适用场景	现场无线调试，手机蓝牙直连
核心能力	BLE 扫描与连接、RS485 数据读写、设备状态监控
支持操作	读数据、写数据、设备扫描、数据流传输

特点：

低功耗蓝牙，适配微信小程序（鸿蒙、安卓、苹果）、鸿蒙、安卓APP
即扫即连，无需配对密码
小巧轻便，适合现场携带
RS485接口串口数据透传

3.2 数熵 EC — Type-C 转 RS485 适配器

属性	规格
连接方式	USB Type-C
通信接口	Type-C → RS485
适用场景	有线调试，稳定可靠
核心能力	USB 转485串口通信、RS485 数据读写、串口参数配置
支持操作	读数据、写数据、串口参数配置

特点：

USB 有线连接，数据传输稳定无干扰
支持全功能串口参数配置（波特率 1200~230400、数据位 7~8、校验位无校验/奇校验/偶校验）
即插即用，Android / 鸿蒙系统自动识别
300ms 冷却保护，防止高频写入冲突

3.3 数熵 ED — BLE 蓝牙多协议网关

属性	规格
连接方式	BLE 低功耗蓝牙 / WiFi / 有线以太网
通信接口	BLE → RS485 / RS232 / CAN / ETH TCP
适用场景	低功耗无线调试，多通道多协议
核心能力	4 通道多协议通信、以太网 TCP 透传、设备状态管理
BLE 服务	BLE透传服务 RS485 / RS232 / CAN
帧协议	A5 5A 多通道帧协议，7 种帧类型
支持操作	读数据、写数据、串口配置、CAN 波特率设置、通道切换、以太网配置、TCP 透传

4 通道架构：

通道	接口	用途
CH0	RS485	Modbus RTU 通信
CH1	RS232	串口设备通信
CH2	CAN/TTL	CAN 总线通信
CH3	ETH TCP	以太网 TCP 透传

特点：

多通道并行，同时管理 RS485/RS232/CAN/ETH 设备
内置 WiFi 配网，支持 STA/AP 模式
以太网 TCP 透传，WebSocket 远程访问
自动重连 + 指数退避，确保连接可靠性
低功耗 BLE，长时间现场作业无忧

4 熵灵 — 移动端调试软件

4.1 产品定位

熵灵是一款基于的工业设备调试工具，运行于鸿蒙、安卓APP应用和微信小程序(鸿蒙、安卓、苹果）等多个平台，实现对工业设备的便携调试。

核心定位：手机化 RS485 调试，让工程师摆脱笔记本电脑，一部手机走天下。

4.2 三种连接方式

连接方式	适配器	通信链路	典型场景
EB BLE	数熵 EB	BLE → RS485	现场无线调试
EC USB	数熵 EC	USB → RS485	桌面有线调试
ED BLE	数熵 ED	BLE → RS485/RS232/CAN/ETH	多通道无线调试

连接管理能力：

自动扫描周边 BLE/USB 设备
一键连接与断开，状态实时反馈
连接互斥保护：同一时刻仅激活一种连接
离线缓存：断网时本地数据可用，联网自动同步

4.3 多协议支持

Modbus RTU 协议

功能码	名称	用途
0x01	读线圈	读取数字输出状态
0x02	读离散输入	读取数字输入状态
0x03	读保持寄存器	读取模拟输出数据
0x04	读输入寄存器	读取模拟输入数据
0x05	写单线圈	控制单个数字输出
0x06	写单寄存器	写入单个模拟输出
0x0F	写多线圈	批量控制数字输出
0x10	写多寄存器	批量写入模拟输出

Modbus 能力：

CRC16 校验，确保帧完整性
支持多种数据类型：UINT16、INT16、UINT32、INT32、FLOAT32、FLOAT64
支持多种字节序：大端（AB CD）、小端（CD AB）、大端字交换、小端字交换
倍率转换：原始值 × 倍率 = 工程值
公式计算：支持 NCalc 表达式动态计算

DL/T 645-2007 协议

数据标识	含义
0x00000000	组合有功总电能
0x00000100	正向有功总电能
0x00000200	反向有功总电能
0x0000FF00	电压 / 电流 / 功率等

地址反转 + DI 反转 + 加 33H 数据域处理
支持读数据、读后续数据、写数据等控制码
电表数据自动解析，带单位与相位信息

CJ/T 188-2004 协议

数据标识	含义
0x0001	当前累积流量
0x0002	结算日累积流量
0x0003	实时流量
0x0004	实时流速
0x0005	供水温度
0x0006	计量单位

18 种设备类型支持（冷水表、热水表、直饮水表、中水表、热量表等）
异或 0x33 加密/解密
地址与 DI 倒序转换
水表/气表/热表数据自动解析

4.4 内置调试插件

插件	功能	协议
Modbus 主站	Modbus RTU 主站读写，支持所有 8 个功能码	Modbus RTU
Modbus 从站	模拟 Modbus RTU 从站响应	Modbus RTU
Modbus TCP	Modbus TCP 远程读写	Modbus TCP
串口报文	HEX 透传显示，实时收发	透传
串口监听	被动监听总线数据	透传
从站搜索	Modbus 轮询搜索在线从站	Modbus RTU
进制换算	数据类型与进制转换工具	无需连接
DL2007	DL/T 645-2007 电表数据读取	DL/T 645
CJ188	CJ/T 188-2004 水表/气表数据读取	CJ/T 188
WiFi 配网	ED 设备 WiFi 网络配置	BLE

4.5 外部插件生态

熵灵提供开放的外部插件系统，支持第三方开发者开发和分发协议插件。

插件开发体系：

打包格式：.ssp（ZIP 压缩包），包含页面组件、协议处理器与清单文件
签名链：作者 ed25519 私钥签名 → 服务端根私钥二次签名 → 客户端双向校验
沙箱隔离：插件运行于沙箱环境，权限白名单管控
路由注册：自动注入页面路由，无缝集成宿主 APP

权限白名单：

权限	说明
network	网络访问（HTTP 请求 / WebSocket）
bluetooth	蓝牙通信（BLE 适配器全部方法）
usb	USB 通信（USB 适配器全部方法）
storage	本地存储（命名空间隔离）
clipboard	剪贴板读写

插件生命周期：

草稿（draft） → 提交审核（pending） → 审核通过（approved）/ 拒绝（rejected） → 下架（archived）

4.6 云端协同

设备快照：调试配置一键保存至云端，跨设备同步恢复
产品数据同步：自动加载 edatahub OS 上的产品物模型，无需手动配置寄存器
控制指令下发：通过平台定义的控制指令远程操作设备
账号体系：手机号注册登录，JWT 令牌认证，多端数据一致
版本管理：插件版本自动检测与更新提醒

4.7 串口参数配置

参数	可选值
波特率	1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 / 230400
数据位	5 / 6 / 7 / 8
停止位	1 / 2
校验位	None / Odd / Even

5 edatahub OS — 云端数据管理平台

5.1 产品定位

edatahub OS 是工业设备数据的云端管理平台，提供产品物模型定义、数据服务管理、用户权限体系与云边协同能力，为熵灵 APP 和第三方系统提供统一的 API 服务支撑。

核心定位：工业物联数据中台，连接设备、管理数据、服务应用。

5.2 产品物模型管理

edatahub OS 采用五级结构化物模型管理：

品牌（Brand） → 品类（Kind） → 产品（ProductData） → 属性（Property） → 寄存器配置（Register）

品牌管理：

品牌信息维护（名称、公司、Logo、税号）
品牌与用户绑定，实现品牌数据隔离
品牌组织用户仅可查看和管理自有品牌产品

属性管理：

属性名称、属性类型、功能码、寄存器地址、寄存器数量
数据类型、倍率、默认值、单位、字节序
公式计算：支持 NCalc 表达式（正向公式 + 反向公式）
事件开关：属性变更事件触发
Excel 批量导入属性

寄存器配置管理：

命令名称、命令值、功能码、数据类型
位起始、位数量、最小值、最大值、步进
Excel 批量导入寄存器配置

5.3 数据服务

数据服务管理：

服务名称、访问权限、启用状态
关联云平台配置
用户级数据服务隔离

产品数据源：

关联数据服务与产品数据
URL 自动生成，支持统一查询接口
功能类型与密钥配置
支持 Push 上行数据接口

云平台管理：

支持多种云平台类型
AppId / AppSecret / ApiBaseUrl 配置
第三方云平台集成能力

数据推送：

产品数据 Push 上行接口
推送日志记录与追溯
源用户标识与时间戳
JWT Bearer 认证，HS256 签名
Refresh Token 机制，7 天有效期

5.6 云边协同

edatahub OS 参照 KubeEdge 架构，提供云边协同能力：

云端（edatahub OS） ←→ 边缘代理（Edge Agent） ←→ 现场设备

核心能力：

设备孪生（Device Twin）：云端维护设备期望状态，边端上报实际状态
设备状态上报：边端实时上报设备在线/离线状态
期望状态下发：边端拉取云端期望配置，实现远程管控
消息传输抽象：支持扩展 MQTT/WebSocket 等多种传输协议

DDD 领域驱动设计：

子域	核心实体	关键事件
Identity	User / Role / Permission	UserRegistered / PasswordChanged
Catalog	ProductData / Brand / Kind	ProductDataCreated
Device	DeviceInstance / DeviceSN	DeviceProvisioned / TwinUpdated
DataSvc	CloudPlatform / DataService	ProductDataPushed
