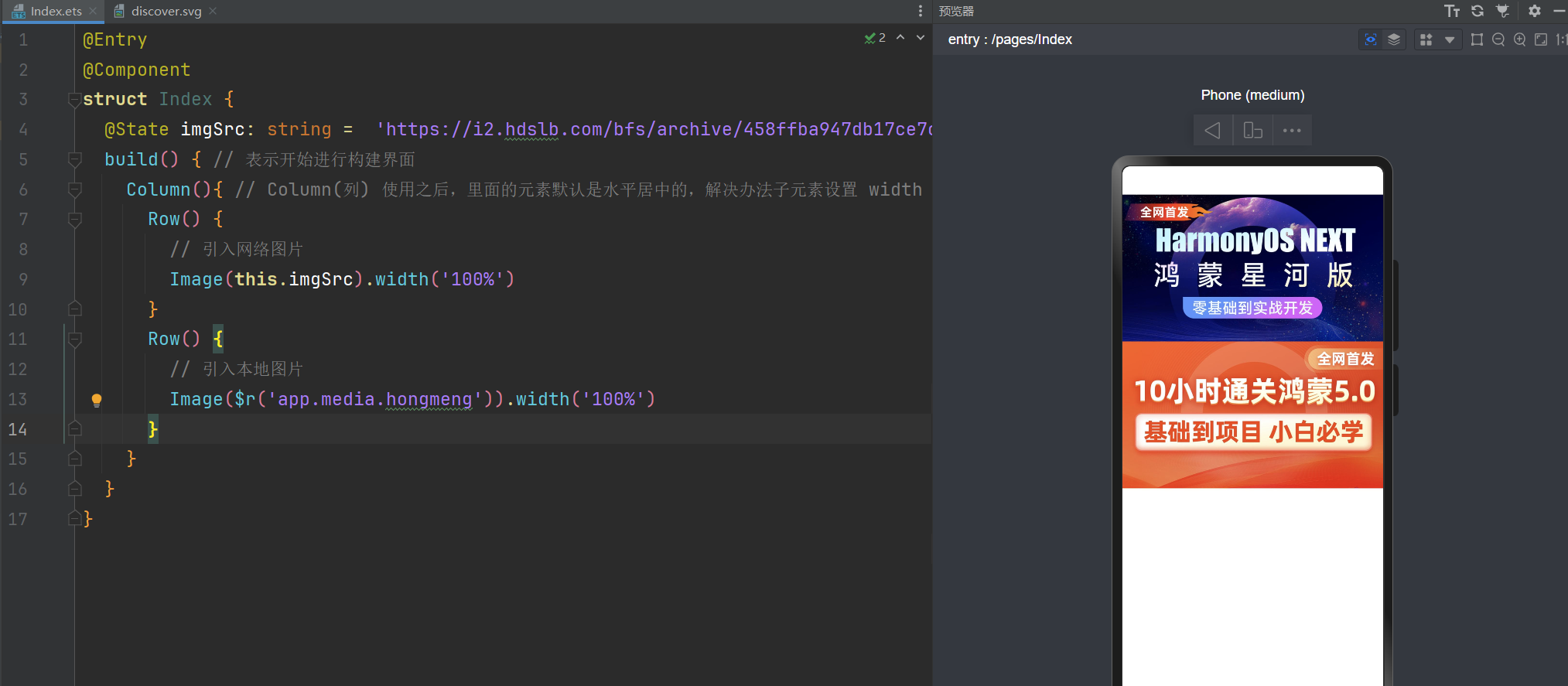

图片资源存放目录

HarmonyOS鸿蒙的图片存放地址在：entry\src\main\resources\base\media中
我们可以通过：$r('app.media.图片名称') 获取图片

@Entry
@Component
struct Index {
  @State imgSrc: string =  'https://i2.hdslb.com/bfs/archive/458ffba947db17ce7cd048fb43926a3955db7eb2.jpg@672w_378h_1c_!web-search-common-cover.png';
  build() { // 表示开始进行构建界面
    Column(){ // Column(列) 使用之后，里面的元素默认是水平居中的，解决办法子元素设置 width
      Row() {
        // 引入网络图片
        Image(this.imgSrc).width('100%')
      }
      Row() {
        // 引入本地图片
        Image($r('app.media.hongmeng')).width('100%')
      }
    }
  }
}

鸿蒙图片、布局元素、信息标记组件Badge_Red

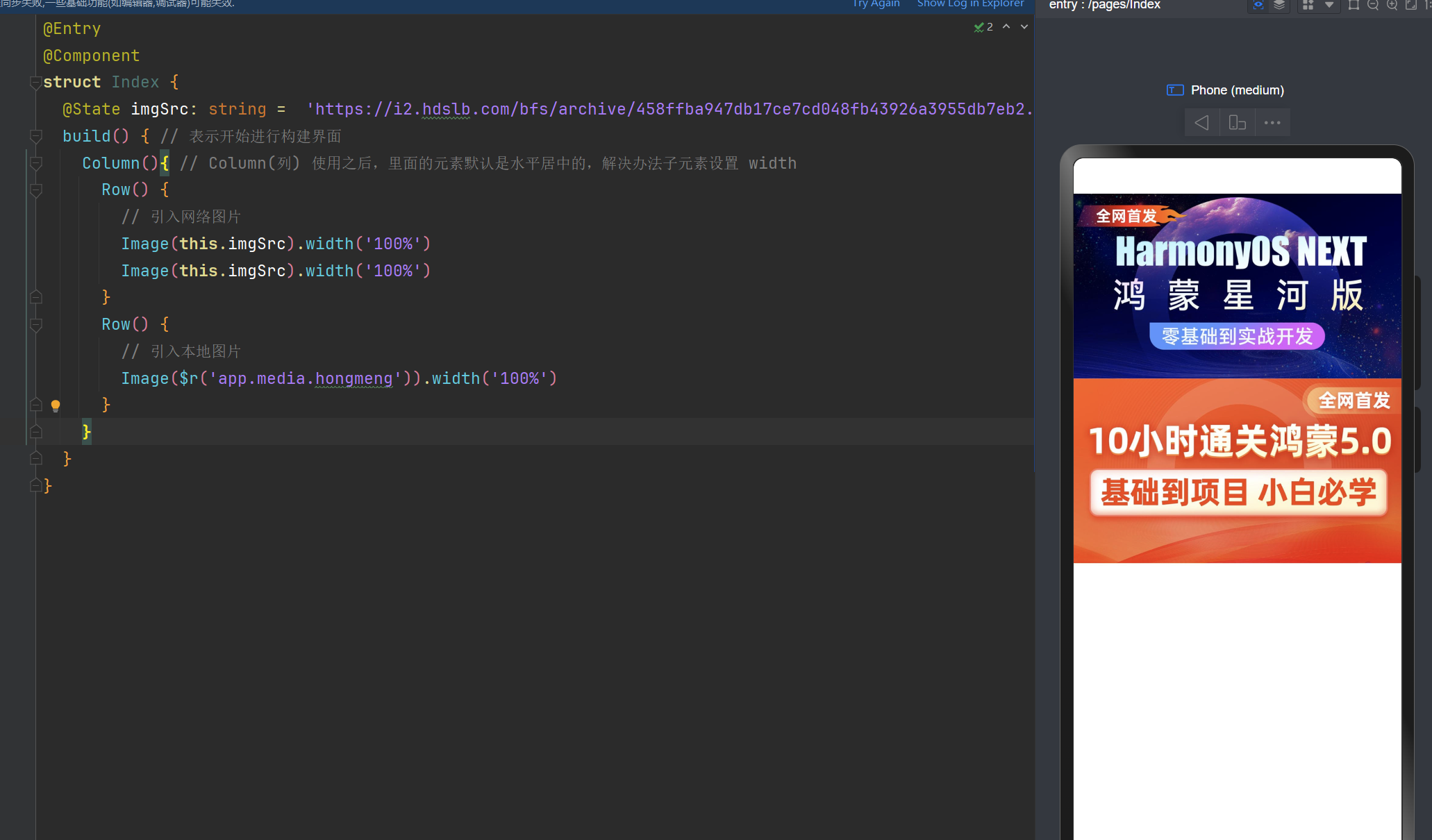

或者这样去写

2张图片的宽度设置为100%

@Entry
@Component
struct Index {
  @State imgSrc: string =  'https://i2.hdslb.com/bfs/archive/458ffba947db17ce7cd048fb43926a3955db7eb2.jpg@672w_378h_1c_!web-search-common-cover.png';
  build() { // 表示开始进行构建界面
    Column(){ // Column(列) 使用之后，里面的元素默认是水平居中的，解决办法子元素设置 width
      Row() {
        // 引入网络图片
        Image(this.imgSrc).width('100%')
        Image(this.imgSrc).width('100%')
      }
      Row() {
        // 引入本地图片
        Image($r('app.media.hongmeng')).width('100%')
      }
    }
  }
}

鸿蒙图片、布局元素、信息标记组件Badge_Text_02

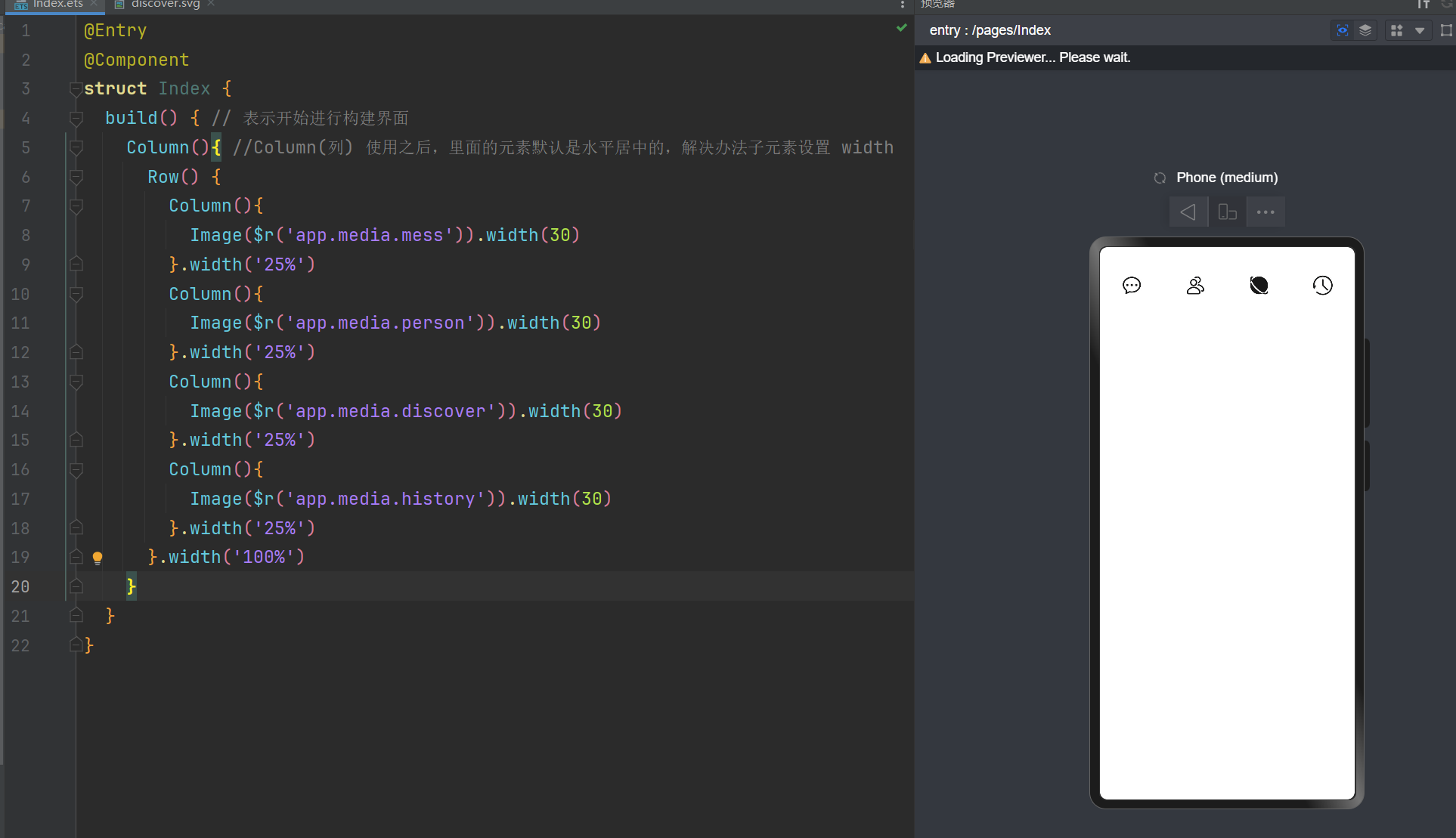

svg图标

鸿蒙OS图标库地址： https://developer.huawei.com/consumer/cn/design/harmonyos-symbol/allianceCmsResource/resource/HUAWEI_Developer_VUE/images/DEVELOPERS0115.svg 当然你也可以使用第三方的图标库，如:阿里的图标库。
先把图标下载存为SVG，然后放在entry\src\main\resources\base\media中。
与图片的存放地址是一样的哈

@Entry
@Component
struct Index {
  build() { // 表示开始进行构建界面
    Column(){ //Column(列) 使用之后，里面的元素默认是水平居中的，解决办法子元素设置 width
      Row() {
        Column(){
          Image($r('app.media.mess')).width(30)
        }.width('25%')
        Column(){
          Image($r('app.media.person')).width(30)
        }.width('25%')
        Column(){
          Image($r('app.media.discover')).width(30)
        }.width('25%')
        Column(){
          Image($r('app.media.history')).width(30)
        }.width('25%')
      }.width('100%')
    }
  }
}

鸿蒙图片、布局元素、信息标记组件Badge_Image_03

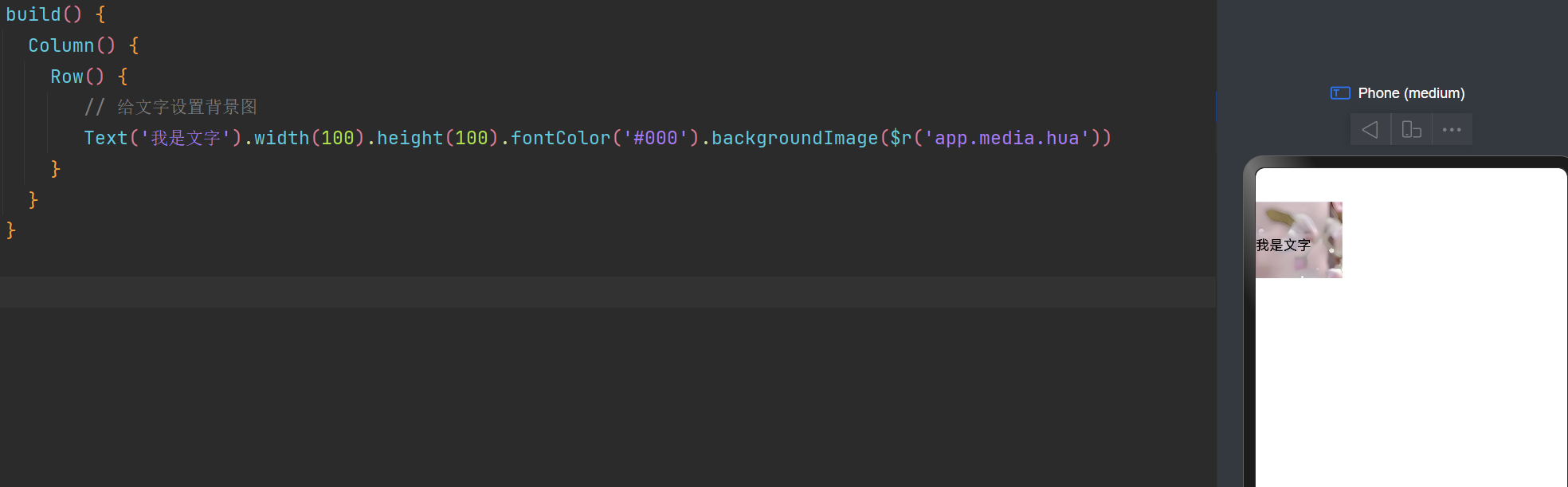

给文字设置背景图

// 给文字设置背景图
Text('我是文字').width(100).height(100).fontColor('#000').backgroundImage($r('app.media.hua'))

鸿蒙图片、布局元素、信息标记组件Badge_Text_04

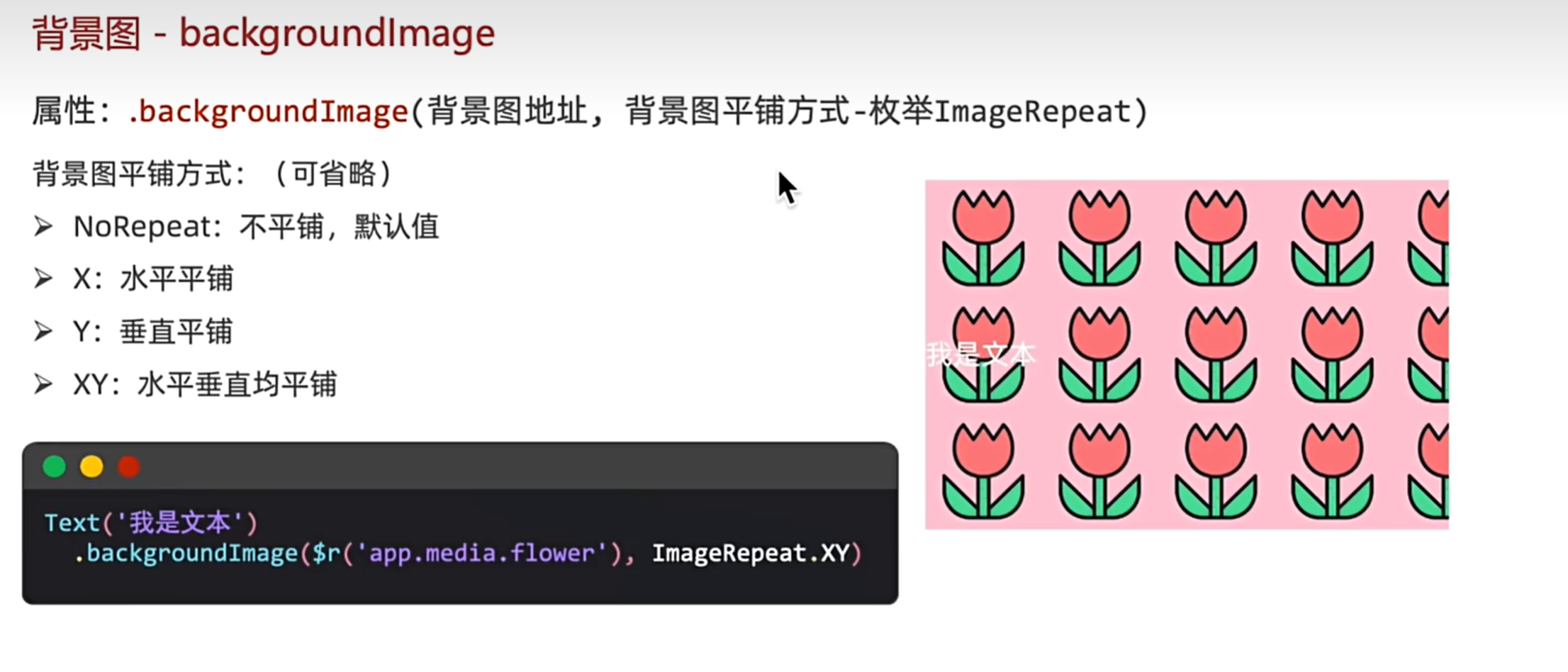

图片是否平铺

语法：backgroundImage(图片地址，是否平铺：默认不平铺)

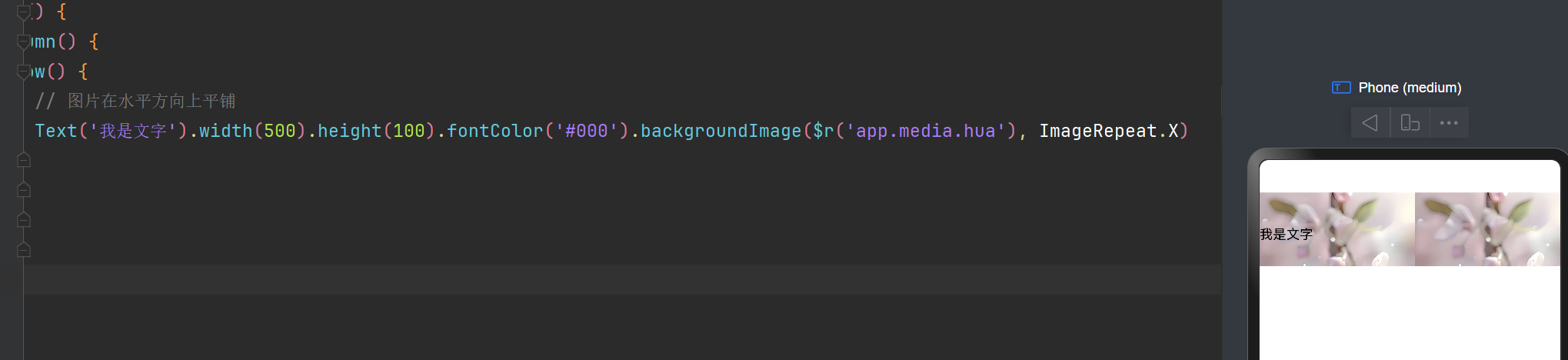

// 图片在水平方向上平铺
Text('我是文字').width(500).height(100).fontColor('#000').backgroundImage($r('app.media.hua'), ImageRepeat.X)

鸿蒙图片、布局元素、信息标记组件Badge_Red_05

鸿蒙图片、布局元素、信息标记组件Badge_Red_06

背景图片显示不出来需要注意的点

1,地址是否正确的。
2,是否给Text设置了宽高。如果不设置的话，是显示不出来的哈

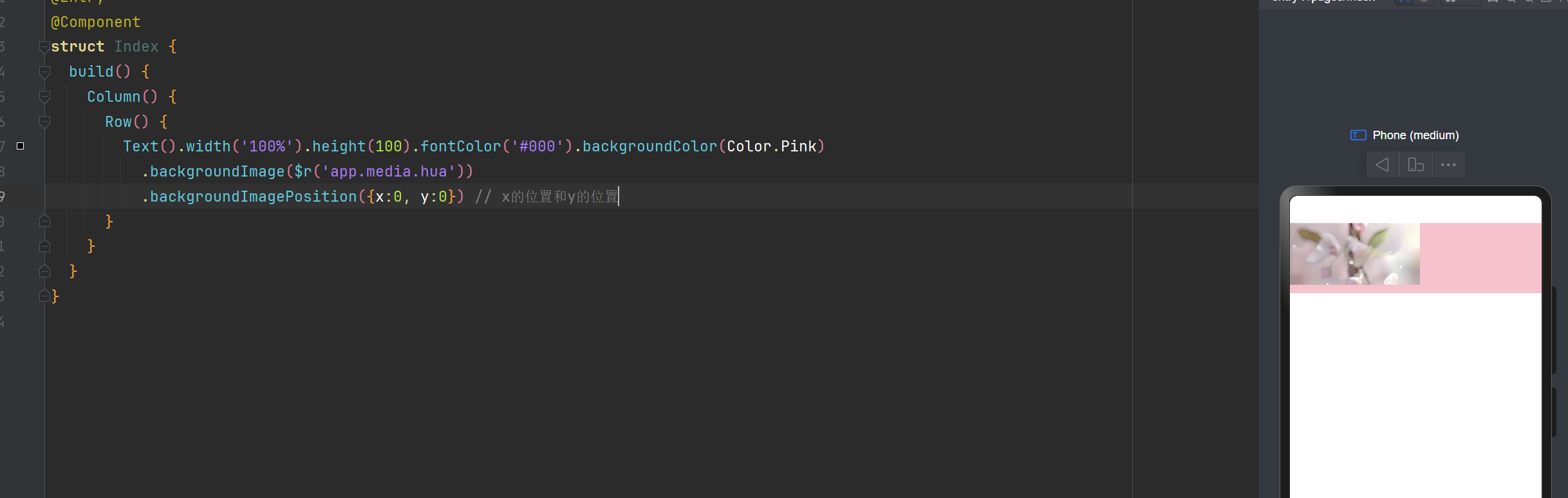

设置背景图片的位置

Text().width('100%').height(100).fontColor('#000').backgroundColor(Color.Pink)
   .backgroundImage($r('app.media.hua'))
   .backgroundImagePosition({x:0, y:0}) // x的位置和y的位置

鸿蒙图片、布局元素、信息标记组件Badge_Text_07

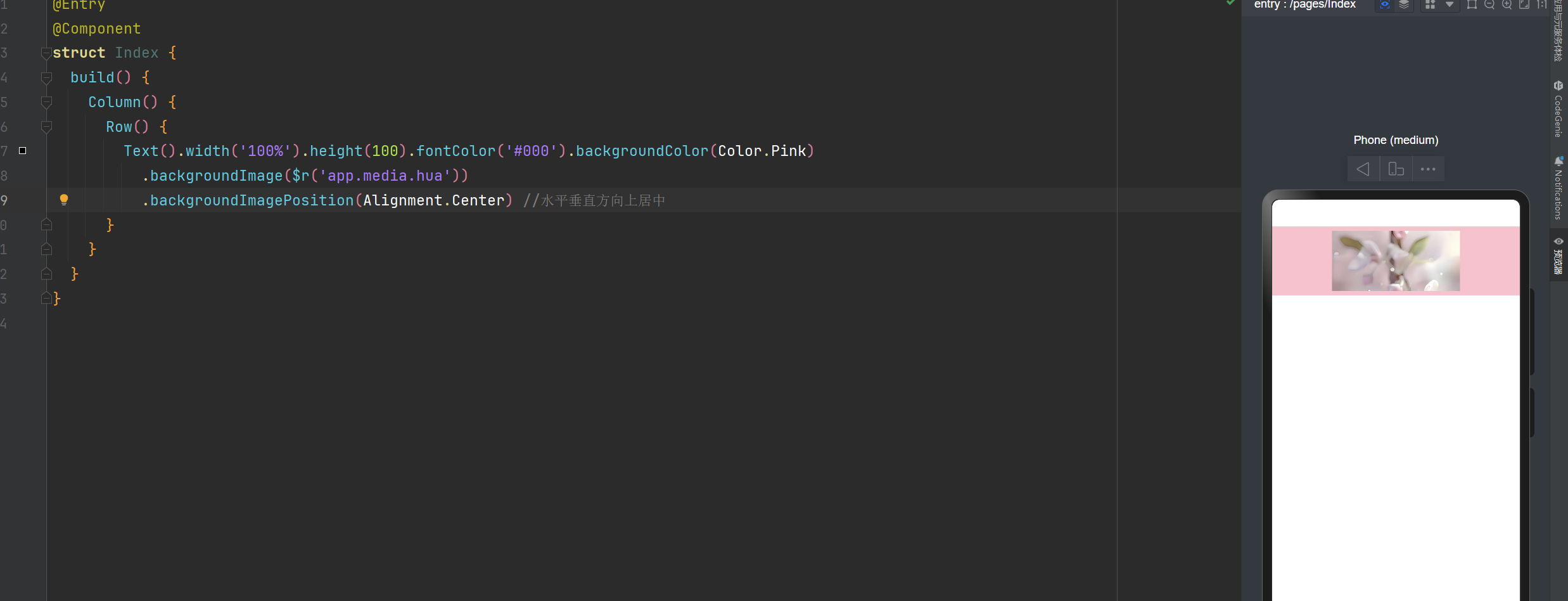

Text().width('100%').height(100).fontColor('#000').backgroundColor(Color.Pink)
  .backgroundImage($r('app.media.hua'))
  .backgroundImagePosition(Alignment.Center) //水平垂直方向上居中

鸿蒙图片、布局元素、信息标记组件Badge_Red_08

backgroundImagePosition的取值还有这些

Alignment.TopStart(左顶点)、Alignment.Top(在顶部，左右对齐)、Alignment.TopEnd(右顶点)
Alignment.Start(左对齐，上下居中)、Alignment.Center(水平，垂直方向上居中)、Alignment.End(在右边，垂直方向上居中)Alignment.BottomStart(左边底部)、Alignment.Bottom(在底部，左右对齐)、Alignment.BottomEnd(右边底部)

backgroundImageSize 设置背景图片

Text().width('100%').height(100).fontColor('#000').backgroundColor(Color.Pink)
  .backgroundImage($r('app.media.hua'))
  .backgroundImageSize({ height:100, width:100 }) // 设置背景图片的宽和高

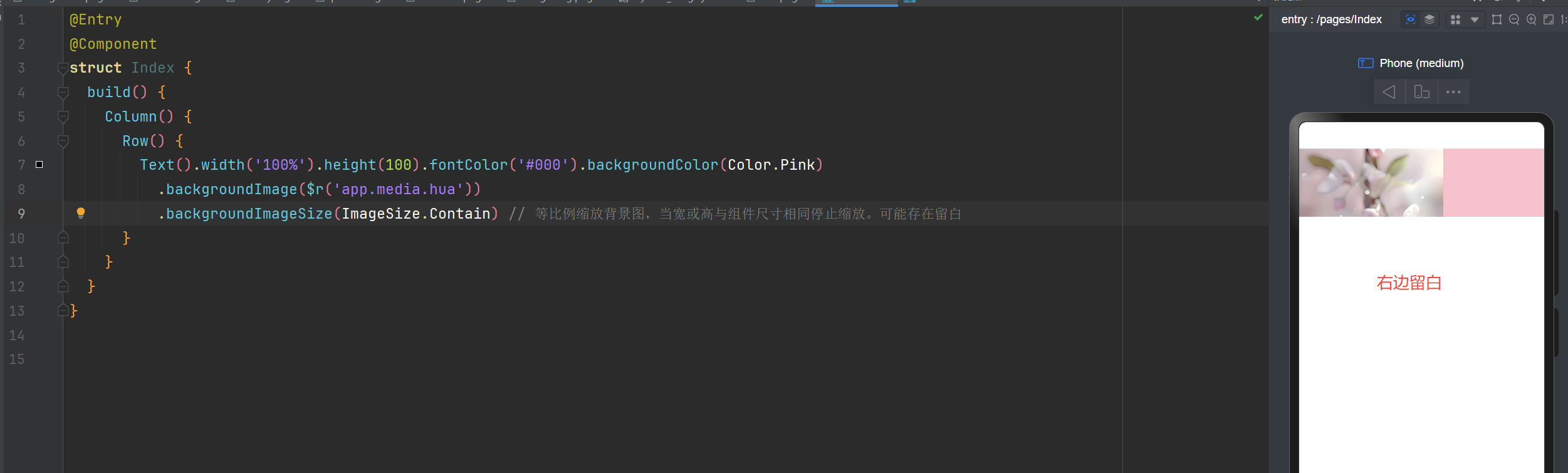

ImageSize 图片缩放的枚举值

ImageSize.Contain:等比例缩放背景图，当宽或高与组件尺寸相同停止缩放(可能存在留白)

ImageSize.Cover:等比例缩放背景图至图片完全覆盖组件范围(不会留白,但是有可能会让图片显示不全)

ImageSize.Auto:默认，原图尺寸

鸿蒙图片、布局元素、信息标记组件Badge_Image_09

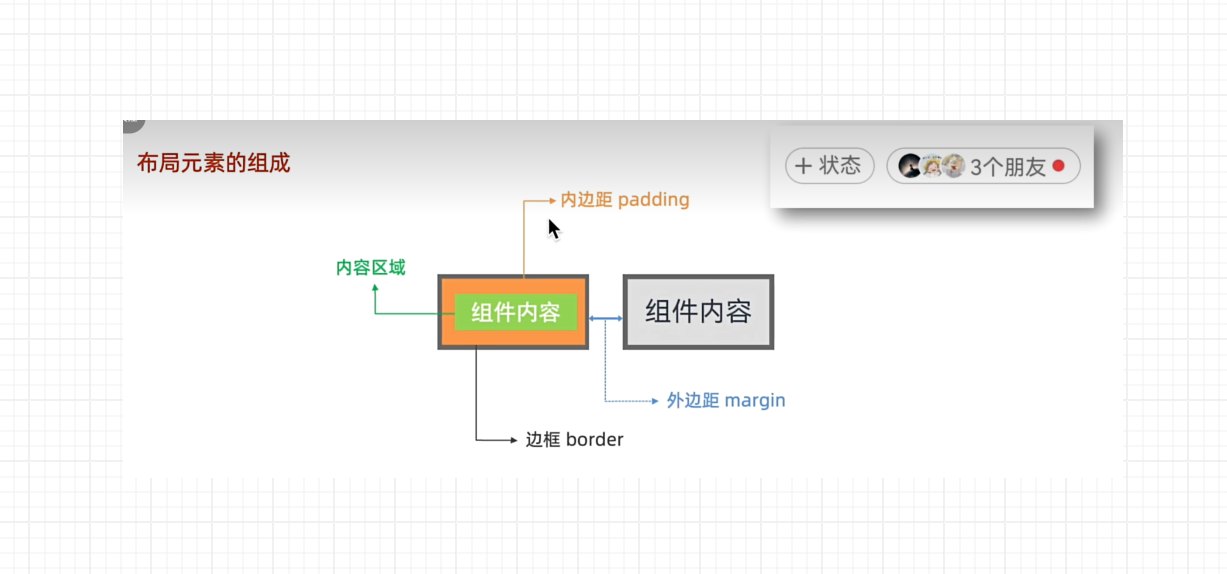

布局元素的组成

一般有：内容,padding,border,margin这4部分组件。

padding会撑大内容(与css一样)

如下图：借用一张网络图片

鸿蒙图片、布局元素、信息标记组件Badge_Text_10

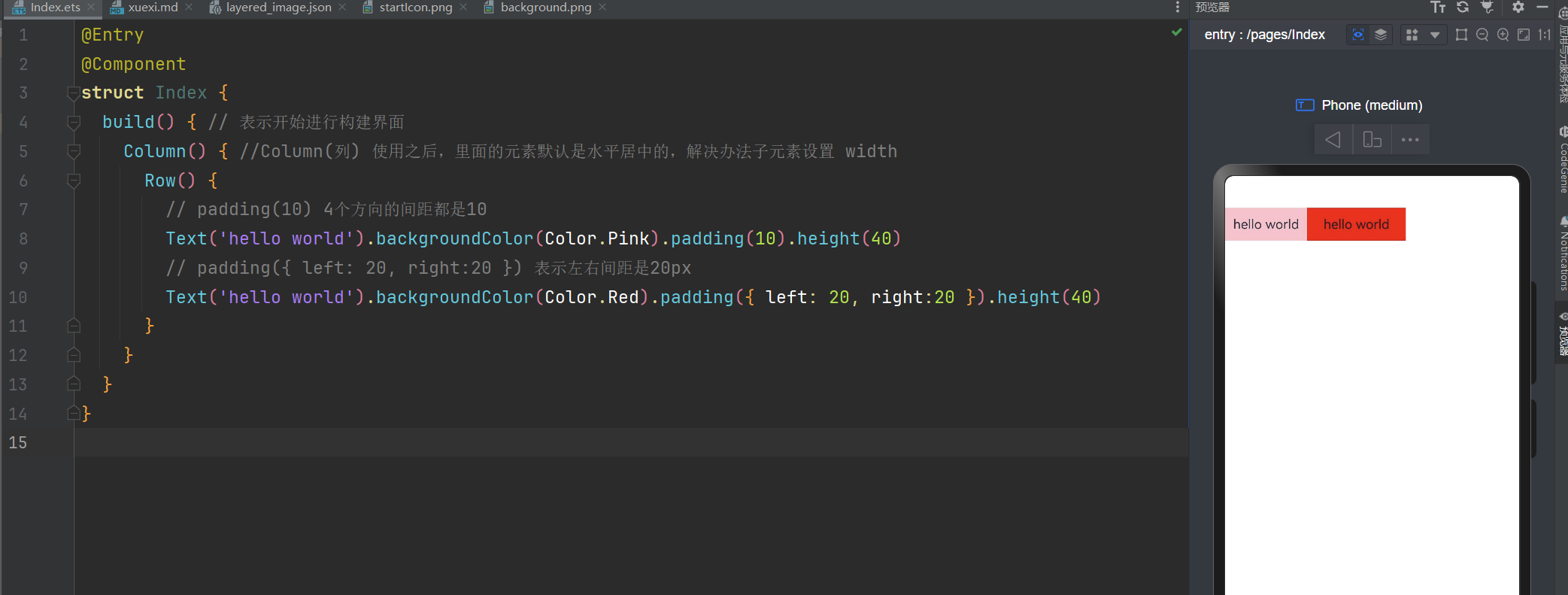

padding(会撑大内容)

@Entry
@Component
struct Index {
  build() { // 表示开始进行构建界面
    Column() { //Column(列) 使用之后，里面的元素默认是水平居中的，解决办法子元素设置 width
      Row() {
        // padding(10) 4个方向的间距都是10
        Text('hello world').backgroundColor(Color.Pink).padding(10).height(40)
        // padding({ left: 20, right:20 }) 表示左右间距是20px
        Text('hello world').backgroundColor(Color.Red).padding({ left: 20, right:20 }).height(40)
      }
    }
  }
}

鸿蒙图片、布局元素、信息标记组件Badge_Text_11

外边距 margin

@Entry
@Component
struct Index {
  build() { // 表示开始进行构建界面
    Column() { //Column(列) 使用之后，里面的元素默认是水平居中的，解决办法子元素设置 width
      Row() {
        // padding(10) 4个方向的间距都是10
        Text('hello world').backgroundColor(Color.Pink).padding(10).height(40).margin({left:10})
        // padding({ left: 20, right:20 }) 表示左右间距是20px
        Text('hello world').backgroundColor(Color.Red).padding({ left: 20, right:20 }).height(40).margin({left:10})
      }
    }
  }
}

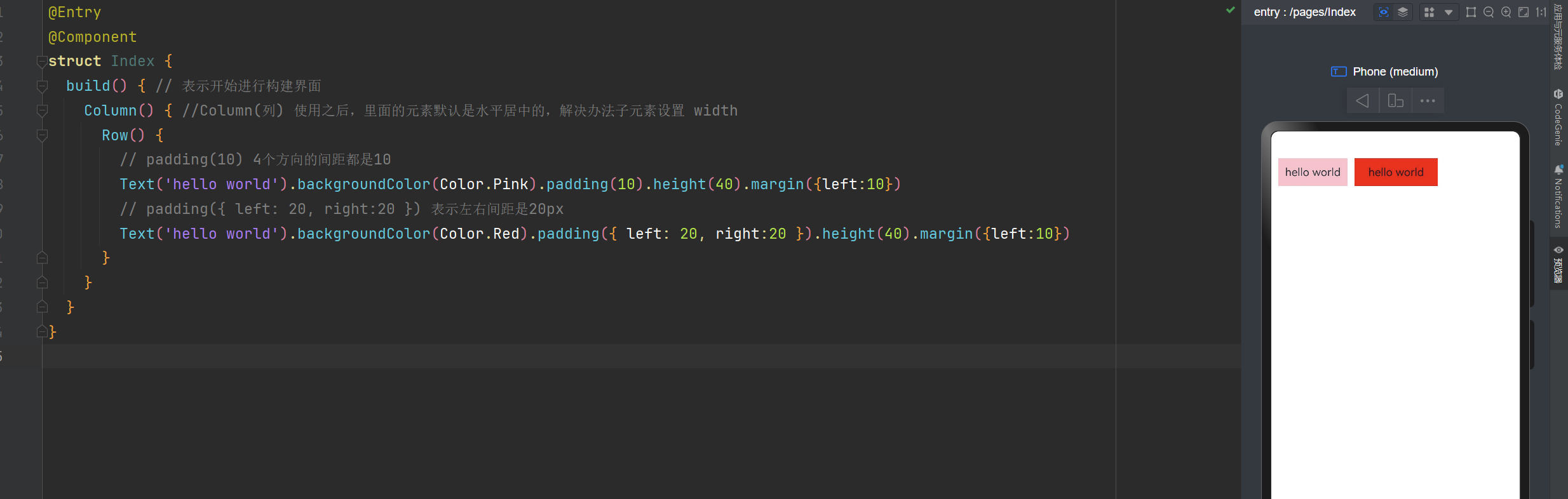

外边距 margin

@Entry
@Component
struct Index {
  build() { // 表示开始进行构建界面
    Column() { //Column(列) 使用之后，里面的元素默认是水平居中的，解决办法子元素设置 width
      Row() {
        // padding(10) 4个方向的间距都是10
        Text('hello world').backgroundColor(Color.Pink).padding(10).height(40).margin({left:10})
        // padding({ left: 20, right:20 }) 表示左右间距是20px
        Text('hello world').backgroundColor(Color.Red).padding({ left: 20, right:20 }).height(40).margin({left:10})
      }
    }
  }
}

鸿蒙图片、布局元素、信息标记组件Badge_Image_12

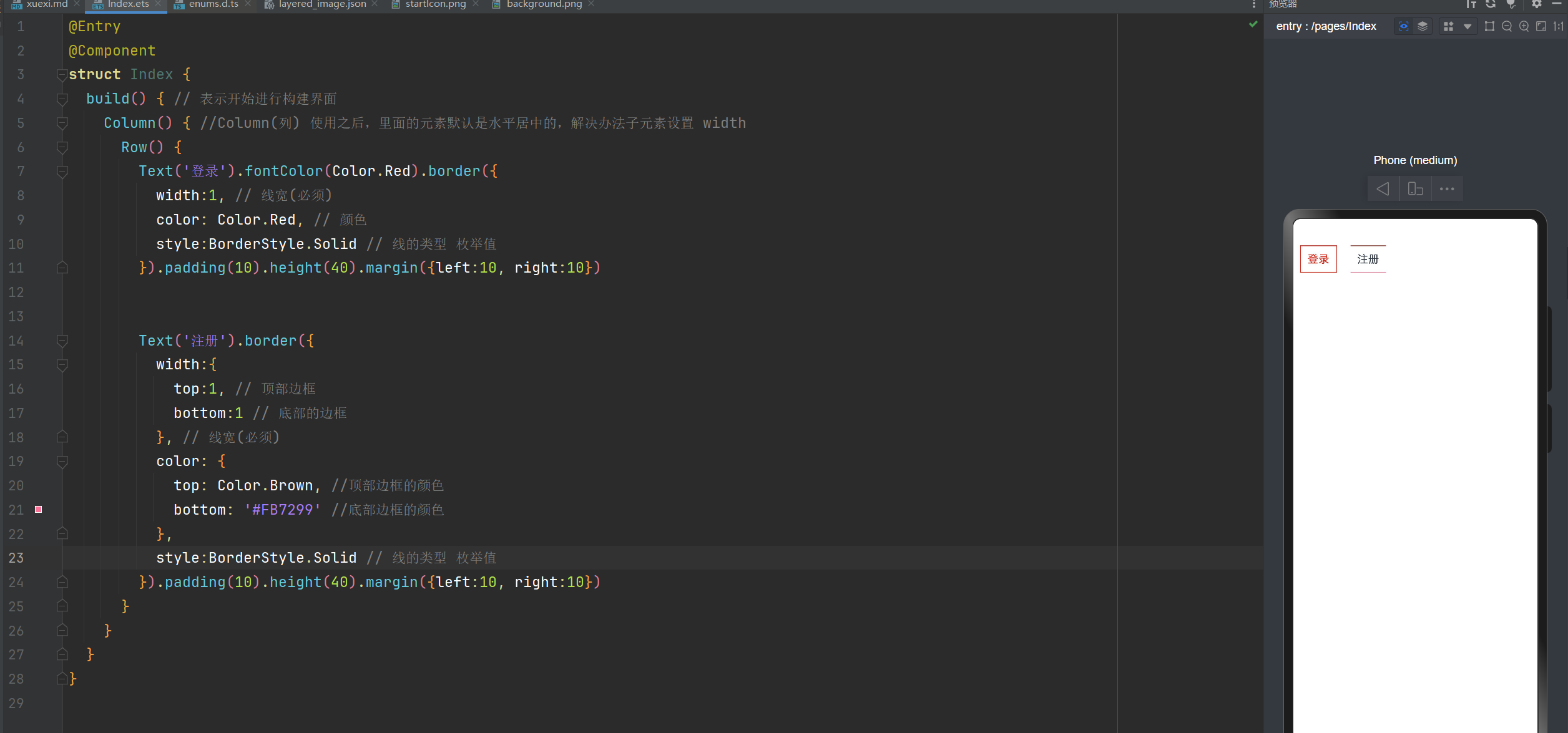

边框：border

@Entry
@Component
struct Index {
  build() { // 表示开始进行构建界面
    Column() { //Column(列) 使用之后，里面的元素默认是水平居中的，解决办法子元素设置 width
      Row() {
        Text('登录').fontColor(Color.Red).border({
          width:1, // 线宽(必须)
          color: Color.Red, // 颜色
          style:BorderStyle.Solid // 线的类型 枚举值
        }).padding(10).height(40).margin({left:10, right:10})
        Text('注册').border({
          width:{
            top:1, // 顶部边框
            bottom:1 // 底部的边框
          }, // 线宽(必须)
          color: {
            top: Color.Brown, //顶部边框的颜色
            bottom: '#FB7299' //底部边框的颜色
          },
          style:BorderStyle.Solid // 线的类型 枚举值
        }).padding(10).height(40).margin({left:10, right:10})
      }
    }
  }
}

鸿蒙图片、布局元素、信息标记组件Badge_Image_13

圆角 borderRadius(10)

borderRadius(10): // 4个方向上都是10

borderRadius({
topLeft:10, //左上角
topRight:10, // 右上角
bottomLeft: 10, // 左下角
bottomRight:10 // 右下角
})

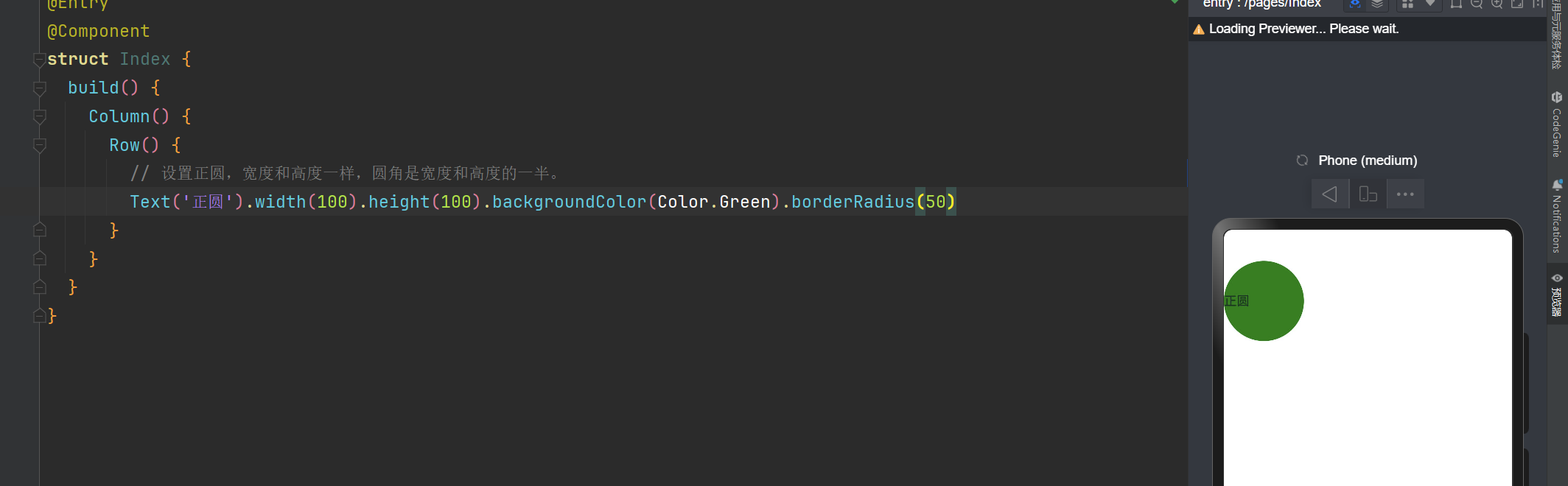

设置正圆

// 设置正圆，宽度和高度一样，圆角是宽度和高度的一半。
Text('正圆').width(100).height(100).backgroundColor(Color.Green).borderRadius(50)

鸿蒙图片、布局元素、信息标记组件Badge_Red_14

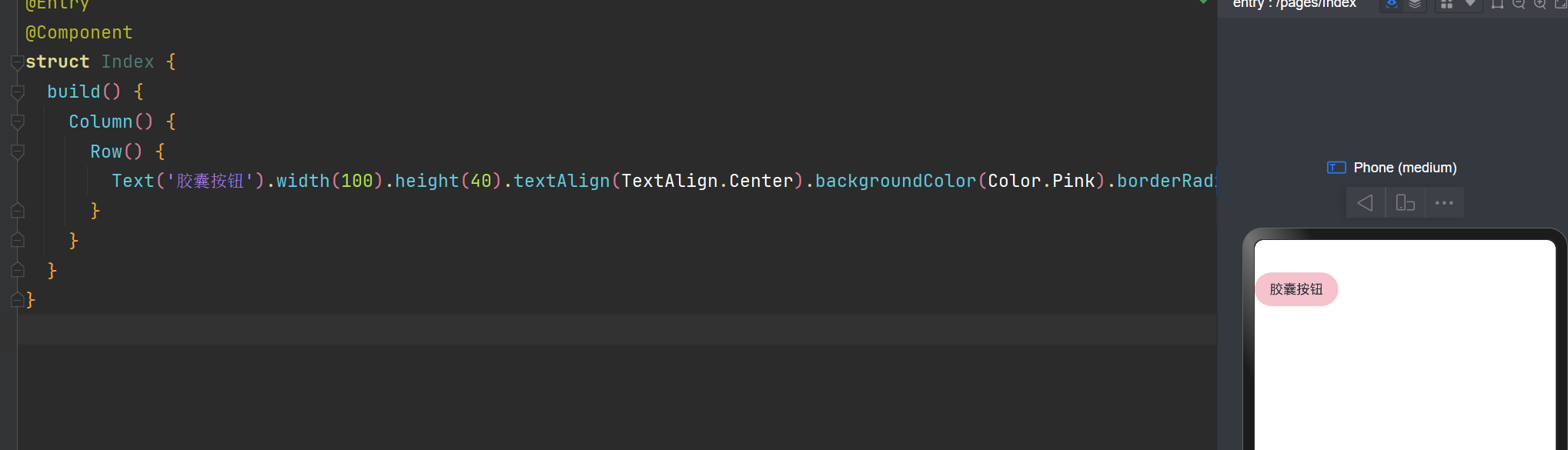

设置胶囊按钮

// 设置胶囊按钮，圆角是高度的一半,文字水平居中
Text('胶囊按钮').width(100).height(40).textAlign(TextAlign.Center).backgroundColor(Color.Pink).borderRadius(20)

鸿蒙图片、布局元素、信息标记组件Badge_Image_15

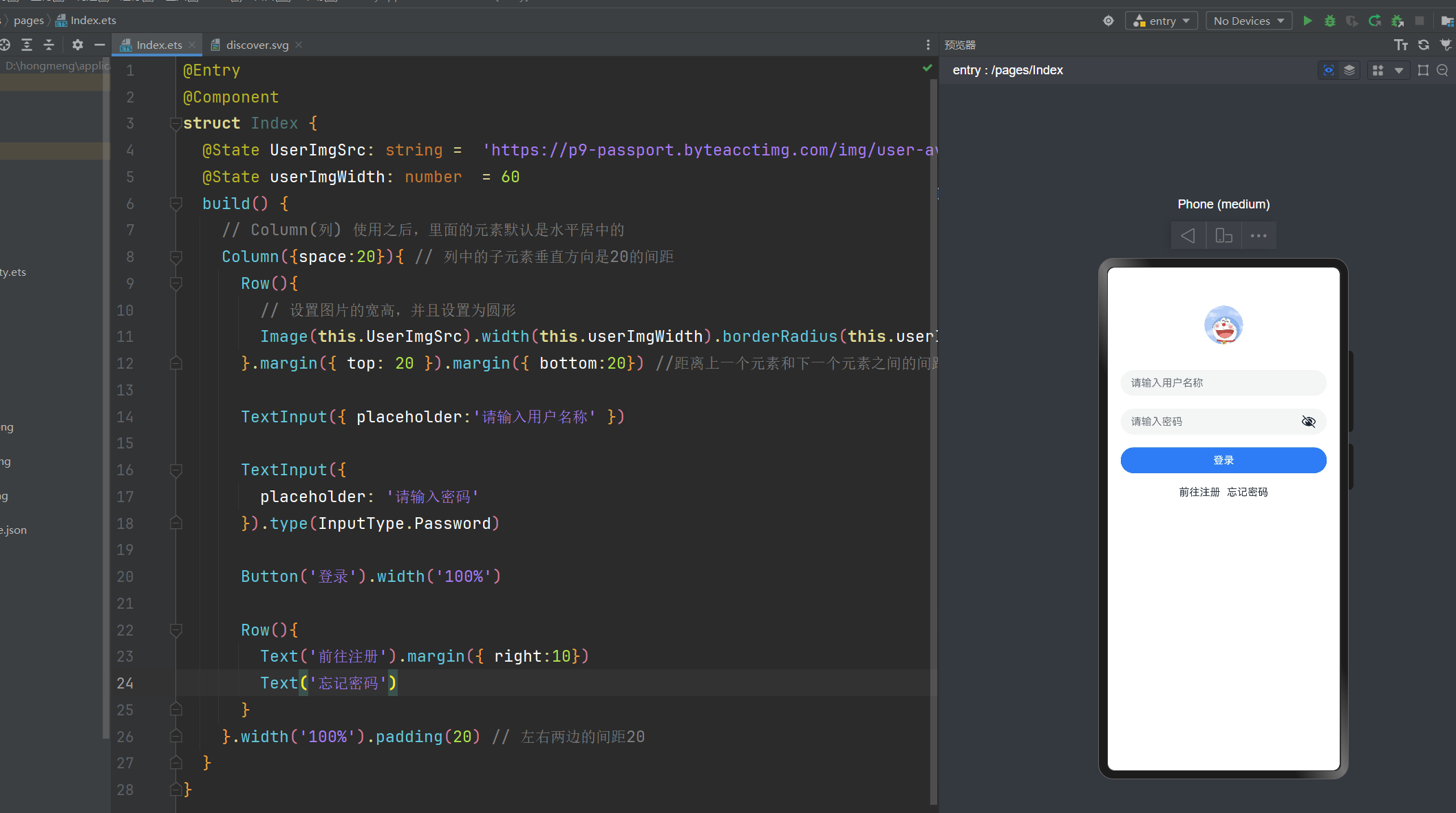

登录页面

通过上面我们学习的知识一起来做一个登录界面复习一下

@Entry
@Component
struct Index {
  @State UserImgSrc: string =  'https://p9-passport.byteacctimg.com/img/user-avatar/473f3e32c874a82e2cf6f844ba77e362~160x160.png';
  @State userImgWidth: number  = 60
  build() {
    // Column(列) 使用之后，里面的元素默认是水平居中的
    Column({space:20}){ // 列中的子元素垂直方向是20的间距
      Row(){
        // 设置图片的宽高，并且设置为圆形
        Image(this.UserImgSrc).width(this.userImgWidth).borderRadius(this.userImgWidth/2)
      }.margin({ top: 20 }).margin({ bottom:20}) //距离上一个元素和下一个元素之间的间距

      TextInput({ placeholder:'请输入用户名称' })

      TextInput({
        placeholder: '请输入密码'
      }).type(InputType.Password)

      Button('登录').width('100%')

      Row(){
        Text('前往注册').margin({ right:10})
        Text('忘记密码')
      }
    }.width('100%').padding(20) // 左右两边的间距20
  }
}

鸿蒙图片、布局元素、信息标记组件Badge_Image_16

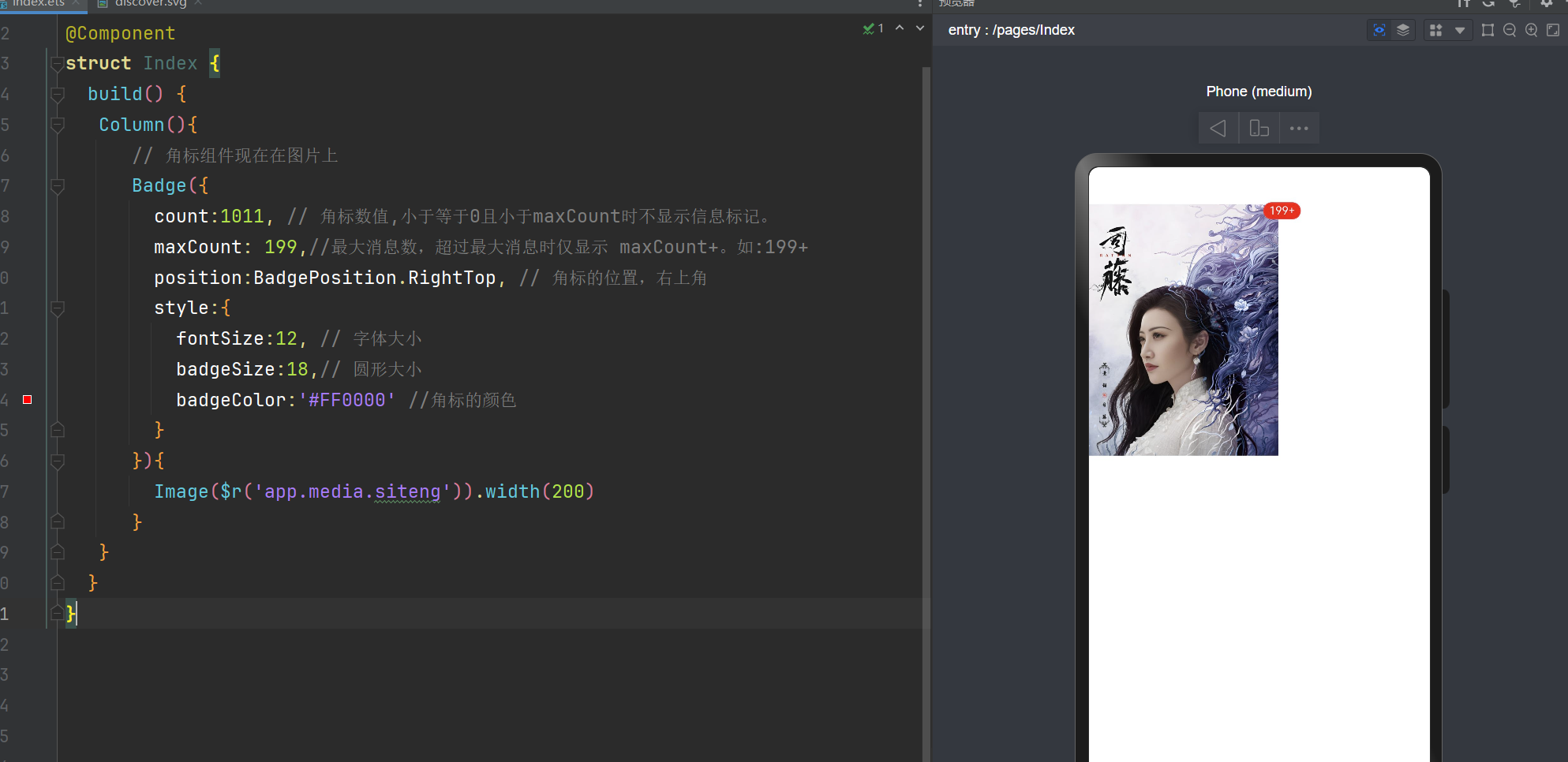

信息标记组件 Badge

@Entry
@Component
struct Index {
  build() {
   Column(){
      // 角标组件现在在图片上
      Badge({
        count:1011, // 角标数值,小于等于0且小于maxCount时不显示信息标记。
        maxCount: 199,// 最大消息数，超过最大消息时仅显示 maxCount+。如:199+
        position:BadgePosition.RightTop, // 角标的位置，右上角
        style:{
          fontSize:12, // 字体大小
          badgeSize:18,// 圆形大小
          badgeColor:'#FF0000' //角标的颜色
        }
      }){
        Image($r('app.media.siteng')).width(200)
      }
   }
  }
}

鸿蒙图片、布局元素、信息标记组件Badge_Red_17

BadgePosition枚举说明

名称	值	说明
BadgePosition.RightTop	0	圆点显示在右上角。
BadgePosition.Right	1	圆点显示在右侧纵向居中。
BadgePosition.Left	2	圆点显示在左侧纵向居中。
