Flutter 框架跨平台鸿蒙开发 - 简易测振仪：打造专业级振动监测应用

csdn_25846513

1051人浏览 · 2026-01-24 21:04:49

csdn_25846513 · 2026-01-24 21:04:49 发布

Flutter简易测振仪：打造专业级振动监测应用

项目概述

在工业监测、建筑检测、设备维护等领域，振动监测是一项重要的技术手段。本教程将带你使用Flutter开发一个功能完整的简易测振仪应用，实现实时振动监测、数据记录、波形显示等专业功能。

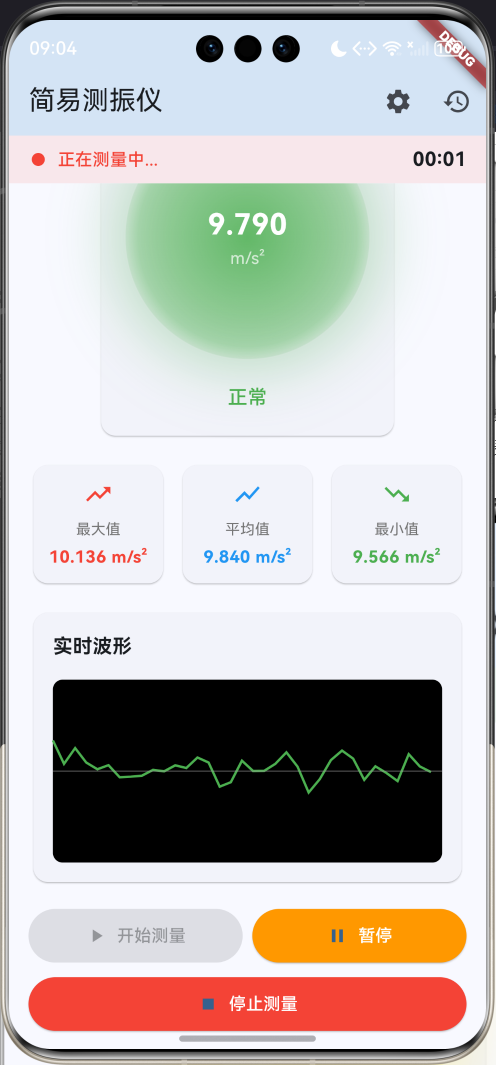

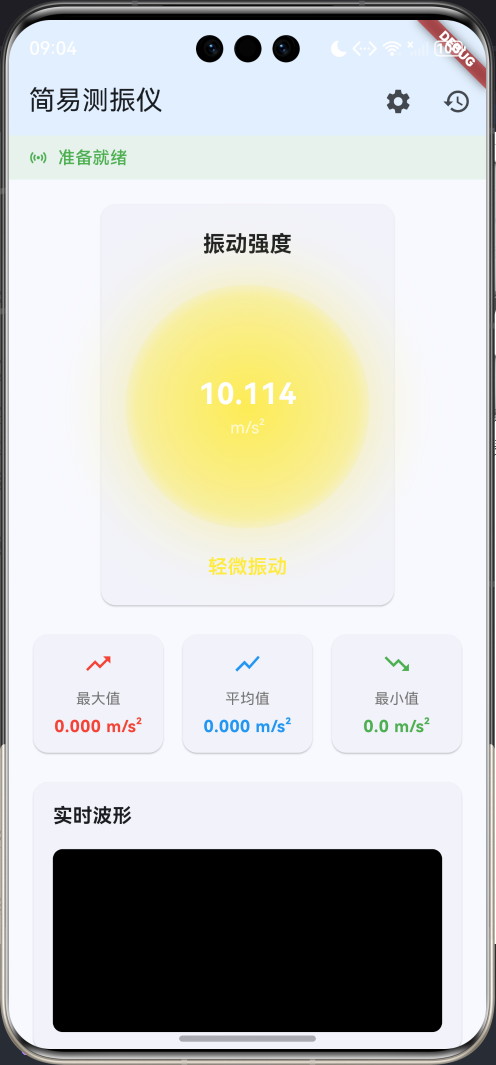

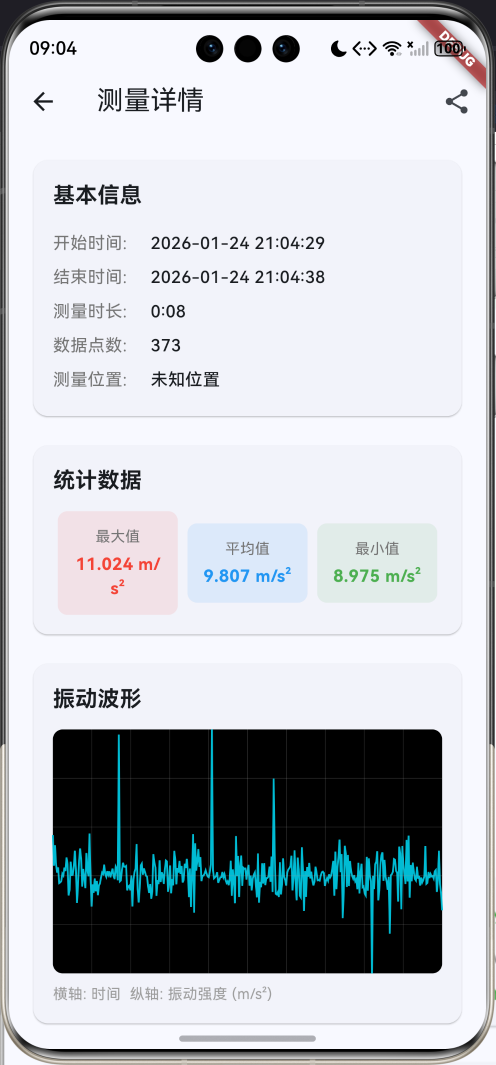

运行效果图
在这里插入图片描述

应用特色

实时监测：模拟加速度计数据，实时显示振动强度
可视化显示：动态圆形指示器和实时波形图
数据记录：完整的测量记录管理系统
统计分析：最大值、最小值、平均值等统计数据
专业界面：仿真专业测振设备的用户界面

技术架构

核心技术栈

dependencies:
  flutter:
    sdk: flutter
  cupertino_icons: ^1.0.8

项目结构

lib/
├── main.dart              # 应用入口和主要逻辑
├── models/               # 数据模型（集成在main.dart中）
│   ├── vibration_data.dart # 振动数据模型
│   └── measurement_record.dart # 测量记录模型
├── pages/                # 页面组件（集成在main.dart中）
│   ├── vibration_meter_page.dart # 主测量页面
│   ├── records_list_page.dart    # 记录列表页面
│   └── record_detail_page.dart   # 记录详情页面
└── widgets/              # 自定义组件（集成在main.dart中）
    ├── waveform_painter.dart     # 波形绘制器
    └── detail_waveform_painter.dart # 详细波形绘制器

数据模型设计

振动数据模型（VibrationData）

振动数据模型是应用的核心数据结构，记录三轴加速度和振动强度：

class VibrationData {
  final double x;              // X轴加速度 (m/s²)
  final double y;              // Y轴加速度 (m/s²)
  final double z;              // Z轴加速度 (m/s²)
  final double magnitude;      // 振动强度 (m/s²)
  final DateTime timestamp;    // 时间戳

  VibrationData({
    required this.x,
    required this.y,
    required this.z,
    required this.magnitude,
    required this.timestamp,
  });
}

振动强度通过三轴加速度计算得出：

final magnitude = sqrt(x * x + y * y + z * z);

测量记录模型（MeasurementRecord）

测量记录模型存储完整的测量会话数据：

class MeasurementRecord {
  final String id;                    // 记录唯一标识
  final DateTime startTime;           // 开始时间
  final DateTime endTime;             // 结束时间
  final double maxMagnitude;          // 最大振动强度
  final double avgMagnitude;          // 平均振动强度
  final double minMagnitude;          // 最小振动强度
  final List<VibrationData> dataPoints; // 数据点列表
  final String location;              // 测量位置
  final String notes;                 // 备注信息

  MeasurementRecord({
    required this.id,
    required this.startTime,
    required this.endTime,
    required this.maxMagnitude,
    required this.avgMagnitude,
    required this.minMagnitude,
    required this.dataPoints,
    required this.location,
    required this.notes,
  });

  // 计算测量时长
  Duration get duration => endTime.difference(startTime);

  // 格式化时长显示
  String get durationText {
    final seconds = duration.inSeconds;
    final minutes = seconds ~/ 60;
    final remainingSeconds = seconds % 60;
    return '${minutes}:${remainingSeconds.toString().padLeft(2, '0')}';
  }
}

应用主体结构

应用入口

class MyApp extends StatelessWidget {
  const MyApp({super.key});

  @override
  Widget build(BuildContext context) {
    return MaterialApp(
      title: '简易测振仪',
      theme: ThemeData(
        colorScheme: ColorScheme.fromSeed(seedColor: Colors.blue),
        useMaterial3: true,
      ),
      home: const VibrationMeterPage(),
    );
  }
}

应用采用蓝色作为主题色，营造专业、科技的视觉效果。

主页面结构

主页面包含状态栏、振动显示、数据卡片、实时图表和控制按钮：

class VibrationMeterPage extends StatefulWidget {
  const VibrationMeterPage({super.key});

  @override
  State<VibrationMeterPage> createState() => _VibrationMeterPageState();
}

class _VibrationMeterPageState extends State<VibrationMeterPage>
    with TickerProviderStateMixin {

  // 测量状态
  bool _isRecording = false;
  bool _isPaused = false;

  // 当前振动数据
  VibrationData? _currentData;

  // 历史数据和记录
  final List<VibrationData> _dataHistory = [];
  final List<MeasurementRecord> _records = [];

  // 动画控制器
  late AnimationController _pulseController;
  late AnimationController _waveController;

  // 测量参数
  DateTime? _recordingStartTime;
  int _recordingDuration = 0;

  // 统计数据
  double _maxMagnitude = 0.0;
  double _minMagnitude = double.infinity;
  double _avgMagnitude = 0.0;

  // 设置参数
  double _sensitivity = 1.0;
  int _sampleRate = 50; // Hz
  bool _showRealTimeGraph = true;
}

核心功能实现

振动数据模拟

由于移动设备的加速度计API在模拟器中不可用，我们使用数学函数模拟真实的振动数据：

void _simulateVibrationData() {
  final random = Random();

  // 模拟加速度计数据 (m/s²)
  final baseNoise = 0.1;
  final x = (random.nextDouble() - 0.5) * baseNoise * _sensitivity;
  final y = (random.nextDouble() - 0.5) * baseNoise * _sensitivity;
  final z = 9.8 + (random.nextDouble() - 0.5) * baseNoise * _sensitivity;

  // 添加振动信号
  final vibrationIntensity = _generateVibrationIntensity();
  final vibX = x + vibrationIntensity * (random.nextDouble() - 0.5);
  final vibY = y + vibrationIntensity * (random.nextDouble() - 0.5);
  final vibZ = z + vibrationIntensity * (random.nextDouble() - 0.5);

  final magnitude = sqrt(vibX * vibX + vibY * vibY + vibZ * vibZ);

  final data = VibrationData(
    x: vibX,
    y: vibY,
    z: vibZ,
    magnitude: magnitude,
    timestamp: DateTime.now(),
  );

  setState(() {
    _currentData = data;

    if (_isRecording && !_isPaused) {
      _dataHistory.add(data);
      _updateStatistics(magnitude);
    }
  });
}

double _generateVibrationIntensity() {
  final random = Random();
  final time = DateTime.now().millisecondsSinceEpoch / 1000.0;

  // 基础振动 + 随机脉冲
  double intensity = 0.5 * sin(time * 2 * pi * 0.5); // 0.5Hz 基础振动
  intensity += 0.3 * sin(time * 2 * pi * 2.0); // 2Hz 振动

  // 随机脉冲
  if (random.nextDouble() < 0.05) {
    intensity += random.nextDouble() * 3.0;
  }

  return intensity.abs();
}

状态栏设计

状态栏显示当前测量状态和时长：

Widget _buildStatusBar() {
  return Container(
    width: double.infinity,
    padding: const EdgeInsets.symmetric(horizontal: 16, vertical: 8),
    color: _isRecording
        ? (_isPaused ? Colors.orange.withValues(alpha: 0.1) : Colors.red.withValues(alpha: 0.1))
        : Colors.green.withValues(alpha: 0.1),
    child: Row(
      children: [
        Icon(
          _isRecording
              ? (_isPaused ? Icons.pause : Icons.fiber_manual_record)
              : Icons.sensors,
          color: _isRecording
              ? (_isPaused ? Colors.orange : Colors.red)
              : Colors.green,
          size: 16,
        ),
        const SizedBox(width: 8),
        Text(
          _isRecording
              ? (_isPaused ? '测量已暂停' : '正在测量中...')
              : '准备就绪',
          style: TextStyle(
            color: _isRecording
                ? (_isPaused ? Colors.orange : Colors.red)
                : Colors.green,
            fontWeight: FontWeight.w500,
          ),
        ),
        const Spacer(),
        if (_isRecording) ...[
          Text(
            _formatDuration(_recordingDuration),
            style: const TextStyle(
              fontWeight: FontWeight.bold,
              fontSize: 16,
            ),
          ),
        ],
      ],
    ),
  );
}

振动强度显示

核心的振动强度显示采用动态圆形指示器：

Widget _buildVibrationDisplay() {
  final magnitude = _currentData?.magnitude ?? 0.0;
  final normalizedMagnitude = (magnitude / 15.0).clamp(0.0, 1.0);

  return Card(
    child: Padding(
      padding: const EdgeInsets.all(20),
      child: Column(
        children: [
          const Text(
            '振动强度',
            style: TextStyle(
              fontSize: 18,
              fontWeight: FontWeight.bold,
            ),
          ),
          const SizedBox(height: 20),
          AnimatedBuilder(
            animation: _pulseController,
            builder: (context, child) {
              return Container(
                width: 200,
                height: 200,
                decoration: BoxDecoration(
                  shape: BoxShape.circle,
                  gradient: RadialGradient(
                    colors: [
                      _getVibrationColor(magnitude).withValues(alpha: 0.8),
                      _getVibrationColor(magnitude).withValues(alpha: 0.3),
                      _getVibrationColor(magnitude).withValues(alpha: 0.1),
                    ],
                    stops: [
                      0.0,
                      0.7 + normalizedMagnitude * 0.3,
                      1.0,
                    ],
                  ),
                  boxShadow: [
                    BoxShadow(
                      color: _getVibrationColor(magnitude).withValues(alpha: 0.3),
                      blurRadius: 20 + normalizedMagnitude * 30,
                      spreadRadius: 5 + normalizedMagnitude * 10,
                    ),
                  ],
                ),
                child: Center(
                  child: Column(
                    mainAxisAlignment: MainAxisAlignment.center,
                    children: [
                      Text(
                        magnitude.toStringAsFixed(3),
                        style: const TextStyle(
                          fontSize: 24,
                          fontWeight: FontWeight.bold,
                          color: Colors.white,
                        ),
                      ),
                      const Text(
                        'm/s²',
                        style: TextStyle(
                          fontSize: 14,
                          color: Colors.white70,
                        ),
                      ),
                    ],
                  ),
                ),
              );
            },
          ),
          const SizedBox(height: 20),
          Text(
            _getVibrationLevel(magnitude),
            style: TextStyle(
              fontSize: 16,
              fontWeight: FontWeight.w500,
              color: _getVibrationColor(magnitude),
            ),
          ),
        ],
      ),
    ),
  );
}

振动等级判断

根据振动强度判断振动等级和颜色：

Color _getVibrationColor(double magnitude) {
  if (magnitude < 9.9) return Colors.green;
  if (magnitude < 10.5) return Colors.yellow;
  if (magnitude < 11.0) return Colors.orange;
  return Colors.red;
}

String _getVibrationLevel(double magnitude) {
  if (magnitude < 9.9) return '正常';
  if (magnitude < 10.5) return '轻微振动';
  if (magnitude < 11.0) return '中等振动';
  return '强烈振动';
}

数据统计卡片

显示最大值、平均值、最小值的统计信息：

Widget _buildDataCards() {
  return Row(
    children: [
      Expanded(
        child: _buildDataCard(
          '最大值',
          '${_maxMagnitude.toStringAsFixed(3)} m/s²',
          Icons.trending_up,
          Colors.red,
        ),
      ),
      const SizedBox(width: 8),
      Expanded(
        child: _buildDataCard(
          '平均值',
          '${_avgMagnitude.toStringAsFixed(3)} m/s²',
          Icons.show_chart,
          Colors.blue,
        ),
      ),
      const SizedBox(width: 8),
      Expanded(
        child: _buildDataCard(
          '最小值',
          '${_minMagnitude == double.infinity ? 0.0 : _minMagnitude.toStringAsFixed(3)} m/s²',
          Icons.trending_down,
          Colors.green,
        ),
      ),
    ],
  );
}

Widget _buildDataCard(String title, String value, IconData icon, Color color) {
  return Card(
    child: Padding(
      padding: const EdgeInsets.all(12),
      child: Column(
        children: [
          Icon(icon, color: color, size: 24),
          const SizedBox(height: 8),
          Text(
            title,
            style: TextStyle(
              fontSize: 12,
              color: Colors.grey[600],
            ),
          ),
          const SizedBox(height: 4),
          Text(
            value,
            style: TextStyle(
              fontSize: 14,
              fontWeight: FontWeight.bold,
              color: color,
            ),
            textAlign: TextAlign.center,
          ),
        ],
      ),
    ),
  );
}

实时波形图表

实时波形图表使用CustomPainter绘制振动波形：

Widget _buildRealTimeGraph() {
  return Card(
    child: Padding(
      padding: const EdgeInsets.all(16),
      child: Column(
        crossAxisAlignment: CrossAxisAlignment.start,
        children: [
          const Text(
            '实时波形',
            style: TextStyle(
              fontSize: 16,
              fontWeight: FontWeight.bold,
            ),
          ),
          const SizedBox(height: 16),
          Container(
            height: 150,
            width: double.infinity,
            decoration: BoxDecoration(
              color: Colors.black,
              borderRadius: BorderRadius.circular(8),
            ),
            child: CustomPaint(
              painter: WaveformPainter(_dataHistory.take(100).toList()),
            ),
          ),
        ],
      ),
    ),
  );
}

波形绘制器实现

WaveformPainter类负责绘制实时振动波形：

class WaveformPainter extends CustomPainter {
  final List<VibrationData> data;

  WaveformPainter(this.data);

  @override
  void paint(Canvas canvas, Size size) {
    if (data.isEmpty) return;

    final paint = Paint()
      ..color = Colors.green
      ..strokeWidth = 2
      ..style = PaintingStyle.stroke;

    final path = Path();

    for (int i = 0; i < data.length; i++) {
      final x = (i / data.length) * size.width;
      final normalizedMagnitude = ((data[i].magnitude - 9.8) / 2.0 + 0.5).clamp(0.0, 1.0);
      final y = size.height - (normalizedMagnitude * size.height);

      if (i == 0) {
        path.moveTo(x, y);
      } else {
        path.lineTo(x, y);
      }
    }

    canvas.drawPath(path, paint);

    // 绘制中心线
    final centerLinePaint = Paint()
      ..color = Colors.grey.withValues(alpha: 0.5)
      ..strokeWidth = 1;

    canvas.drawLine(
      Offset(0, size.height / 2),
      Offset(size.width, size.height / 2),
      centerLinePaint,
    );
  }

  @override
  bool shouldRepaint(covariant CustomPainter oldDelegate) => true;
}

测量控制功能

开始测量

void _startRecording() {
  setState(() {
    _isRecording = true;
    _isPaused = false;
    _recordingStartTime = DateTime.now();
    _recordingDuration = 0;
    _dataHistory.clear();
    _maxMagnitude = 0.0;
    _minMagnitude = double.infinity;
    _avgMagnitude = 0.0;
  });

  _recordingTimer = Timer.periodic(const Duration(seconds: 1), (timer) {
    setState(() {
      _recordingDuration++;
    });
  });
}

暂停和继续

void _pauseRecording() {
  setState(() {
    _isPaused = !_isPaused;
  });
}

停止测量并保存记录

void _stopRecording() {
  if (_recordingStartTime != null && _dataHistory.isNotEmpty) {
    final record = MeasurementRecord(
      id: 'record_${DateTime.now().millisecondsSinceEpoch}',
      startTime: _recordingStartTime!,
      endTime: DateTime.now(),
      maxMagnitude: _maxMagnitude,
      avgMagnitude: _avgMagnitude,
      minMagnitude: _minMagnitude,
      dataPoints: List.from(_dataHistory),
      location: '未知位置',
      notes: '',
    );

    setState(() {
      _records.insert(0, record);
      _isRecording = false;
      _isPaused = false;
      _recordingDuration = 0;
    });

    _recordingTimer?.cancel();

    _showRecordSavedDialog(record);
  }
}

控制按钮设计

Widget _buildControlButtons() {
  return Column(
    children: [
      Row(
        children: [
          Expanded(
            child: ElevatedButton.icon(
              onPressed: _isRecording ? null : _startRecording,
              icon: const Icon(Icons.play_arrow),
              label: const Text('开始测量'),
              style: ElevatedButton.styleFrom(
                backgroundColor: Colors.green,
                foregroundColor: Colors.white,
                padding: const EdgeInsets.symmetric(vertical: 12),
              ),
            ),
          ),
          const SizedBox(width: 8),
          Expanded(
            child: ElevatedButton.icon(
              onPressed: _isRecording ? _pauseRecording : null,
              icon: Icon(_isPaused ? Icons.play_arrow : Icons.pause),
              label: Text(_isPaused ? '继续' : '暂停'),
              style: ElevatedButton.styleFrom(
                backgroundColor: Colors.orange,
                foregroundColor: Colors.white,
                padding: const EdgeInsets.symmetric(vertical: 12),
              ),
            ),
          ),
        ],
      ),
      const SizedBox(height: 8),
      SizedBox(
        width: double.infinity,
        child: ElevatedButton.icon(
          onPressed: _isRecording ? _stopRecording : null,
          icon: const Icon(Icons.stop),
          label: const Text('停止测量'),
          style: ElevatedButton.styleFrom(
            backgroundColor: Colors.red,
            foregroundColor: Colors.white,
            padding: const EdgeInsets.symmetric(vertical: 12),
          ),
        ),
      ),
    ],
  );
}

设置功能

设置对话框

void _showSettings() {
  showDialog(
    context: context,
    builder: (context) => AlertDialog(
      title: const Text('设置'),
      content: Column(
        mainAxisSize: MainAxisSize.min,
        children: [
          ListTile(
            title: const Text('灵敏度'),
            subtitle: Slider(
              value: _sensitivity,
              min: 0.1,
              max: 5.0,
              divisions: 49,
              label: _sensitivity.toStringAsFixed(1),
              onChanged: (value) {
                setState(() {
                  _sensitivity = value;
                });
              },
            ),
          ),
          ListTile(
            title: const Text('采样率 (Hz)'),
            subtitle: Slider(
              value: _sampleRate.toDouble(),
              min: 10,
              max: 100,
              divisions: 18,
              label: _sampleRate.toString(),
              onChanged: (value) {
                setState(() {
                  _sampleRate = value.toInt();
                });
                _measurementTimer?.cancel();
                _startMeasurement();
              },
            ),
          ),
          SwitchListTile(
            title: const Text('显示实时图表'),
            value: _showRealTimeGraph,
            onChanged: (value) {
              setState(() {
                _showRealTimeGraph = value;
              });
            },
          ),
        ],
      ),
      actions: [
        TextButton(
          onPressed: () => Navigator.pop(context),
          child: const Text('确定'),
        ),
      ],
    ),
  );
}

参数说明

灵敏度：调整振动信号的放大倍数，范围0.1-5.0
采样率：数据采集频率，范围10-100Hz
实时图表：控制是否显示实时波形图

记录管理功能

记录列表页面

class RecordsListPage extends StatelessWidget {
  final List<MeasurementRecord> records;

  const RecordsListPage({super.key, required this.records});

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(
        title: const Text('测量记录'),
      ),
      body: records.isEmpty
          ? const Center(
              child: Column(
                mainAxisAlignment: MainAxisAlignment.center,
                children: [
                  Icon(Icons.history, size: 64, color: Colors.grey),
                  SizedBox(height: 16),
                  Text('暂无测量记录', style: TextStyle(color: Colors.grey)),
                ],
              ),
            )
          : ListView.builder(
              padding: const EdgeInsets.all(16),
              itemCount: records.length,
              itemBuilder: (context, index) {
                final record = records[index];
                return Card(
                  margin: const EdgeInsets.only(bottom: 8),
                  child: ListTile(
                    leading: CircleAvatar(
                      backgroundColor: Colors.blue.withValues(alpha: 0.1),
                      child: const Icon(Icons.analytics, color: Colors.blue),
                    ),
                    title: Text(
                      '${_formatDateTime(record.startTime)}',
                      style: const TextStyle(fontWeight: FontWeight.w500),
                    ),
                    subtitle: Column(
                      crossAxisAlignment: CrossAxisAlignment.start,
                      children: [
                        Text('时长: ${record.durationText}'),
                        Text('最大振幅: ${record.maxMagnitude.toStringAsFixed(3)} m/s²'),
                        if (record.location.isNotEmpty)
                          Text('位置: ${record.location}'),
                      ],
                    ),
                    trailing: const Icon(Icons.chevron_right),
                    onTap: () {
                      Navigator.push(
                        context,
                        MaterialPageRoute(
                          builder: (context) => RecordDetailPage(record: record),
                        ),
                      );
                    },
                  ),
                );
              },
            ),
    );
  }
}

记录详情页面

记录详情页面展示完整的测量数据和分析结果：

class RecordDetailPage extends StatelessWidget {
  final MeasurementRecord record;

  const RecordDetailPage({super.key, required this.record});

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(
        title: const Text('测量详情'),
        actions: [
          IconButton(
            onPressed: () => _shareRecord(context),
            icon: const Icon(Icons.share),
          ),
        ],
      ),
      body: SingleChildScrollView(
        padding: const EdgeInsets.all(16),
        child: Column(
          crossAxisAlignment: CrossAxisAlignment.start,
          children: [
            _buildInfoCard(),
            const SizedBox(height: 16),
            _buildStatisticsCard(),
            const SizedBox(height: 16),
            _buildGraphCard(),
          ],
        ),
      ),
    );
  }

  Widget _buildInfoCard() {
    return Card(
      child: Padding(
        padding: const EdgeInsets.all(16),
        child: Column(
          crossAxisAlignment: CrossAxisAlignment.start,
          children: [
            const Text(
              '基本信息',
              style: TextStyle(fontSize: 18, fontWeight: FontWeight.bold),
            ),
            const SizedBox(height: 12),
            _buildInfoRow('开始时间', _formatDateTime(record.startTime)),
            _buildInfoRow('结束时间', _formatDateTime(record.endTime)),
            _buildInfoRow('测量时长', record.durationText),
            _buildInfoRow('数据点数', '${record.dataPoints.length}'),
            if (record.location.isNotEmpty)
              _buildInfoRow('测量位置', record.location),
            if (record.notes.isNotEmpty)
              _buildInfoRow('备注', record.notes),
          ],
        ),
      ),
    );
  }

  Widget _buildStatisticsCard() {
    return Card(
      child: Padding(
        padding: const EdgeInsets.all(16),
        child: Column(
          crossAxisAlignment: CrossAxisAlignment.start,
          children: [
            const Text(
              '统计数据',
              style: TextStyle(fontSize: 18, fontWeight: FontWeight.bold),
            ),
            const SizedBox(height: 12),
            Row(
              children: [
                Expanded(
                  child: _buildStatItem(
                    '最大值',
                    '${record.maxMagnitude.toStringAsFixed(3)} m/s²',
                    Colors.red,
                  ),
                ),
                Expanded(
                  child: _buildStatItem(
                    '平均值',
                    '${record.avgMagnitude.toStringAsFixed(3)} m/s²',
                    Colors.blue,
                  ),
                ),
                Expanded(
                  child: _buildStatItem(
                    '最小值',
                    '${record.minMagnitude.toStringAsFixed(3)} m/s²',
                    Colors.green,
                  ),
                ),
              ],
            ),
          ],
        ),
      ),
    );
  }
}

详细波形图表

详情页面使用更精细的波形绘制器：

class DetailWaveformPainter extends CustomPainter {
  final List<VibrationData> data;

  DetailWaveformPainter(this.data);

  @override
  void paint(Canvas canvas, Size size) {
    if (data.isEmpty) return;

    final paint = Paint()
      ..color = Colors.cyan
      ..strokeWidth = 1.5
      ..style = PaintingStyle.stroke;

    final path = Path();

    // 找到数据范围
    final minMag = data.map((d) => d.magnitude).reduce(min);
    final maxMag = data.map((d) => d.magnitude).reduce(max);
    final range = maxMag - minMag;

    for (int i = 0; i < data.length; i++) {
      final x = (i / (data.length - 1)) * size.width;
      final normalizedY = range > 0 ? (data[i].magnitude - minMag) / range : 0.5;
      final y = size.height - (normalizedY * size.height);

      if (i == 0) {
        path.moveTo(x, y);
      } else {
        path.lineTo(x, y);
      }
    }

    canvas.drawPath(path, paint);

    // 绘制网格线
    final gridPaint = Paint()
      ..color = Colors.grey.withValues(alpha: 0.3)
      ..strokeWidth = 0.5;

    // 水平网格线
    for (int i = 1; i < 5; i++) {
      final y = (i / 5) * size.height;
      canvas.drawLine(Offset(0, y), Offset(size.width, y), gridPaint);
    }

    // 垂直网格线
    for (int i = 1; i < 10; i++) {
      final x = (i / 10) * size.width;
      canvas.drawLine(Offset(x, 0), Offset(x, size.height), gridPaint);
    }
  }

  @override
  bool shouldRepaint(covariant CustomPainter oldDelegate) => false;
}

动画效果实现

脉冲动画

振动指示器使用脉冲动画增强视觉效果：

void _initializeAnimations() {
  _pulseController = AnimationController(
    duration: const Duration(milliseconds: 1000),
    vsync: this,
  )..repeat(reverse: true);

  _waveController = AnimationController(
    duration: const Duration(milliseconds: 2000),
    vsync: this,
  )..repeat();
}

动画应用

AnimatedBuilder(
  animation: _pulseController,
  builder: (context, child) {
    return Container(
      decoration: BoxDecoration(
        boxShadow: [
          BoxShadow(
            color: _getVibrationColor(magnitude).withValues(alpha: 0.3),
            blurRadius: 20 + normalizedMagnitude * 30,
            spreadRadius: 5 + normalizedMagnitude * 10,
          ),
        ],
      ),
      child: // 振动指示器内容
    );
  },
),

数据处理和统计

统计数据更新

void _updateStatistics(double magnitude) {
  if (magnitude > _maxMagnitude) {
    _maxMagnitude = magnitude;
  }
  if (magnitude < _minMagnitude) {
    _minMagnitude = magnitude;
  }

  // 计算平均值
  if (_dataHistory.isNotEmpty) {
    final sum = _dataHistory.fold<double>(0, (sum, data) => sum + data.magnitude);
    _avgMagnitude = sum / _dataHistory.length;
  }
}

数据采样控制

void _startMeasurement() {
  _measurementTimer = Timer.periodic(
    Duration(milliseconds: 1000 ~/ _sampleRate),
    (timer) => _simulateVibrationData(),
  );
}

用户界面优化

响应式设计

应用采用响应式设计，适配不同屏幕尺寸：

// 振动显示器自适应大小
Container(
  width: 200,
  height: 200,
  // 在小屏幕上可以调整为更小的尺寸
)

// 数据卡片使用Expanded平均分布
Row(
  children: [
    Expanded(child: _buildDataCard(...)),
    const SizedBox(width: 8),
    Expanded(child: _buildDataCard(...)),
    const SizedBox(width: 8),
    Expanded(child: _buildDataCard(...)),
  ],
)

颜色主题

应用使用一致的颜色主题：

// 主题色
Colors.blue - 主要UI元素
Colors.green - 正常状态
Colors.yellow - 警告状态
Colors.orange - 中等警告
Colors.red - 危险状态

// 背景色
Colors.blue.withValues(alpha: 0.1) - 浅色背景
Colors.black - 图表背景
Colors.grey - 辅助信息

图标使用

应用使用Material Design图标：

Icons.sensors - 传感器状态
Icons.fiber_manual_record - 录制状态
Icons.pause - 暂停状态
Icons.play_arrow - 播放/开始
Icons.stop - 停止
Icons.trending_up - 上升趋势
Icons.trending_down - 下降趋势
Icons.show_chart - 图表
Icons.analytics - 分析
Icons.history - 历史记录
Icons.settings - 设置
Icons.share - 分享

性能优化

数据管理

// 限制历史数据数量，避免内存溢出
if (_dataHistory.length > 1000) {
  _dataHistory.removeAt(0);
}

// 实时图表只显示最近100个数据点
CustomPaint(
  painter: WaveformPainter(_dataHistory.take(100).toList()),
)

动画优化

// 使用SingleTickerProviderStateMixin优化动画性能
class _VibrationMeterPageState extends State<VibrationMeterPage>
    with TickerProviderStateMixin {

  // 及时释放动画控制器
  @override
  void dispose() {
    _measurementTimer?.cancel();
    _recordingTimer?.cancel();
    _pulseController.dispose();
    _waveController.dispose();
    super.dispose();
  }
}

绘制优化

// CustomPainter中的优化
@override
bool shouldRepaint(covariant CustomPainter oldDelegate) {
  // 实时波形需要重绘
  return true; // 对于WaveformPainter
  // 静态波形不需要重绘
  return false; // 对于DetailWaveformPainter
}

扩展功能建议

真实传感器集成

在真实设备上可以集成加速度计传感器：

// 添加依赖
dependencies:
  sensors_plus: ^4.0.2

// 使用真实传感器数据
import 'package:sensors_plus/sensors_plus.dart';

void _startRealSensorMeasurement() {
  accelerometerEvents.listen((AccelerometerEvent event) {
    final magnitude = sqrt(event.x * event.x + event.y * event.y + event.z * event.z);

    final data = VibrationData(
      x: event.x,
      y: event.y,
      z: event.z,
      magnitude: magnitude,
      timestamp: DateTime.now(),
    );

    _processVibrationData(data);
  });
}

数据导出功能

// 添加依赖
dependencies:
  path_provider: ^2.1.1
  share_plus: ^7.2.1

// 导出CSV格式数据
Future<void> _exportToCSV(MeasurementRecord record) async {
  final directory = await getApplicationDocumentsDirectory();
  final file = File('${directory.path}/vibration_${record.id}.csv');

  final csvContent = StringBuffer();
  csvContent.writeln('Timestamp,X,Y,Z,Magnitude');

  for (final data in record.dataPoints) {
    csvContent.writeln(
      '${data.timestamp.toIso8601String()},'
      '${data.x},${data.y},${data.z},${data.magnitude}'
    );
  }

  await file.writeAsString(csvContent.toString());

  // 分享文件
  await Share.shareXFiles([XFile(file.path)]);
}

频谱分析

// 添加依赖
dependencies:
  fftea: ^1.0.0

// FFT频谱分析
List<double> _performFFT(List<double> timeData) {
  final fft = FFT(timeData.length);
  final complexData = timeData.map((x) => Complex(x, 0)).toList();
  final result = fft.run(complexData);

  return result.map((c) => c.magnitude).toList();
}

阈值报警

// 添加振动阈值监测
class VibrationAlarm {
  static const double WARNING_THRESHOLD = 10.5;
  static const double DANGER_THRESHOLD = 12.0;

  static void checkThreshold(double magnitude) {
    if (magnitude > DANGER_THRESHOLD) {
      _showDangerAlert();
    } else if (magnitude > WARNING_THRESHOLD) {
      _showWarningAlert();
    }
  }

  static void _showDangerAlert() {
    // 显示危险警报
    // 可以添加声音、振动等提醒
  }

  static void _showWarningAlert() {
    // 显示警告提醒
  }
}

总结

本教程完整展示了如何使用Flutter开发一个功能丰富的简易测振仪应用。应用包含了实时振动监测、数据记录、波形显示、统计分析等专业功能，采用了现代化的UI设计和流畅的用户体验。

主要特点

专业功能：完整的振动监测和数据分析功能
直观界面：仿真专业设备的用户界面设计
实时显示：动态振动指示器和实时波形图
数据管理：完整的测量记录管理系统
可扩展性：便于集成真实传感器和高级功能

技术亮点

自定义绘制：使用CustomPainter绘制专业波形图
动画效果：脉冲动画增强视觉反馈
数据模拟：数学函数模拟真实振动信号
状态管理：完整的测量状态控制
性能优化：合理的数据管理和绘制优化

学习收获

通过本教程，你将掌握：

Flutter自定义绘制技术
动画控制和视觉效果
数据采集和处理方法
专业应用界面设计
性能优化技巧

这个简易测振仪应用为你提供了一个完整的Flutter专业应用开发实践案例，可以作为学习Flutter高级功能的重要参考，也可以作为实际工程应用的基础框架。

欢迎加入开源鸿蒙跨平台社区：https://openharmonycrossplatform.csdn.net

HarmonyOS开发者社区

讨论HarmonyOS开发技术，专注于API与组件、DevEco Studio、测试、元服务和应用上架分发等。

更多推荐

HarmonyOS：Web使用Dsbridge与JavaScript完成交互

HarmonyOS开发者社区

HarmonyOS 7 新特性（四十二）｜弱网直播：双路编码、ABR 与平滑恢复

HarmonyOS开发者社区

HarmonyOS 7 新特性（四十三）｜@CustomEnv：类型化环境注入与测试

HarmonyOS开发者社区

所有评论(0)

查看更多评论

csdn_25846513

@2501_90213649

已为社区贡献17条内容

Flutter 框架跨平台鸿蒙开发 - 简易测振仪：打造专业级振动监测应用

csdn_25846513

Flutter简易测振仪：打造专业级振动监测应用

项目概述

应用特色

技术架构

核心技术栈

项目结构

数据模型设计

振动数据模型（VibrationData）

测量记录模型（MeasurementRecord）

应用主体结构

应用入口

主页面结构

核心功能实现

振动数据模拟

状态栏设计

振动强度显示

振动等级判断

数据统计卡片

实时波形图表

波形绘制器实现

测量控制功能

开始测量

暂停和继续

停止测量并保存记录

控制按钮设计

设置功能

设置对话框

参数说明

记录管理功能

记录列表页面

记录详情页面

详细波形图表

动画效果实现

脉冲动画

动画应用

数据处理和统计

统计数据更新

数据采样控制

用户界面优化

响应式设计

颜色主题

图标使用

性能优化

数据管理

动画优化

绘制优化

扩展功能建议

真实传感器集成

数据导出功能

频谱分析

阈值报警

总结

主要特点

技术亮点

学习收获

所有评论(0)

温馨提示：您尚未绑定手机号

csdn_25846513
