postCardAction 三剑客：CALL / MESSAGE / ROUTER 精讲

postCardAction 概述

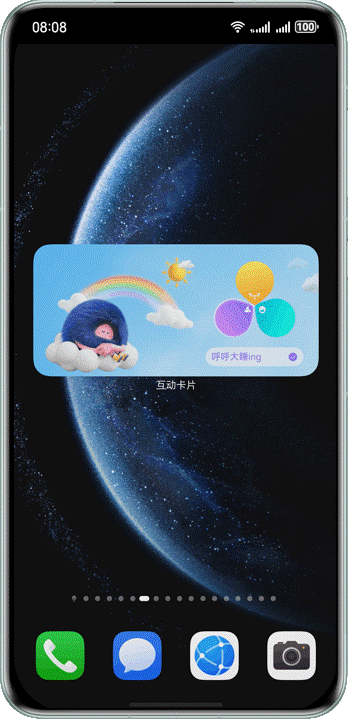

在 HarmonyOS 卡片开发中，postCardAction 是卡片与宿主应用之间通信的通用桥梁。无论是静态卡片还是互动卡片（Live Form），只要卡片需要向应用发送指令，都必须通过这个 API 完成。

postCardAction 接收两个参数：第一个是组件上下文（通常传入 this），第二个是一个包含 action、abilityName 和 params 的配置对象。其中 action 字段决定了指令的类型，支持三种取值：MESSAGE、CALL、ROUTER。

在 LiveCard 项目中，这三种 action 被封装为枚举 FormCarAction，定义在常量文件中：

[d:\HarmonyOS\WorkSpace\LiveCard\entry\src\main\ets\model\common\FormCardConstant.ets]

export enum FormCarAction {
  CALL = 'call',
  ROUTER = 'router',
  MESSAGE = 'message'
}

三种 action 各有明确的职责边界：

• MESSAGE：向 FormExtensionAbility 发送消息事件，主要用于请求激活互动卡片
• CALL：向应用 UIAbility 发送远程调用指令，主要用于业务操作（播放控制、收藏等）
• ROUTER：基于命名路由跳转到应用内落地页

下面逐一深入剖析。

---

MESSAGE 类型：请求激活互动卡片的完整链路

从卡片点击到 onFormEvent 的事件链路

MESSAGE 类型走的是卡片 → FormExtensionAbility 的通信路径。当用户在卡片上点击某个按钮，需要触发互动卡片（Live Form）展开时，卡片调用 postCardAction，将消息发送到与之关联的 FormExtensionAbility 实例。

这条链路的终点是 FormExtensionAbility.onFormEvent 生命周期回调。来看 LiveCard 项目中的实现：

[d:\HarmonyOS\WorkSpace\LiveCard\entry\src\main\ets\entryformability\EntryFormAbility.ets]

async onFormEvent(formId: string, message: string): Promise<void> {
  const params: Record<string, Object> = JSON.parse(message);
  let shortMessage: string = params.message as string;

  if (shortMessage === 'requestOverflow') {
    let widthRatio: number = params.widthRatio as number;
    let heightRatio: number = params.heightRatio as number;
    let duration: number = params.duration as number;

    let triggerAction: string = params.triggerAction as string || '';
    let songId: string = params.songId as string || '';

    if (triggerAction) {
      MusicFileStore.storeTriggerAction(this.context, triggerAction, songId);
    }

    this.requestOverflow(formId, widthRatio, heightRatio, duration);
    return;
  } else if (shortMessage === 'updateRequestOverflowState') {
    updateRequestOverFlowState(formId, true);
  }
}

这里有几个关键细节值得注意：

1. message 参数是一个 JSON 字符串，由卡片侧 postCardAction 的 params 对象序列化而来
2. EntryFormAbility 通过解析 message 字段来区分不同的业务意图（requestOverflow vs updateRequestOverflowState）
3. 卡片传递的额外参数（如 triggerAction、songId）可以通过 params 透传进来

formProvider.requestOverflow 的触发时机与参数传递

requestOverflow 是激活互动卡片的关键 API。当 onFormEvent 收到 requestOverflow 消息后，会计算卡片展开的区域和动画时长，然后调用 formProvider.requestOverflow：

private async requestOverflow(formId: string, widthRatio: number, heightRatio: number,
  duration: number): Promise<void> {
  try {
    let formRect: formInfo.Rect = await formProvider.getFormRect(formId);
    if (formRect.width <= 0 || formRect.height <= 0) {
      return;
    }
    let cardWidth = formRect.width * widthRatio;
    let cardHeight = formRect.height * heightRatio;
    let leftOffset = (formRect.width - cardWidth) / 2;
    let topOffset = (formRect.height - cardHeight) / 2;

    formProvider.requestOverflow(formId, {
      area: {
        left: leftOffset,
        top: topOffset,
        width: cardWidth,
        height: cardHeight
      },
      duration: duration
    }).catch((e: BusinessError) => {
      Logger.error(TAG, `requestOverflow error, code: ${e.code} message: ${e.message}`);
    });
  } catch (error) {
    Logger.error(TAG, `requestOverflow error: ${error}`);
  }
}

requestOverflow 的第二个参数是一个 OverflowArea 对象，包含：

• area：定义互动卡片展开后的实际显示区域（位置和尺寸），通过 widthRatio / heightRatio 缩放系数计算出精确的偏移和尺寸
• duration：展开动画的持续时间（单位毫秒），项目中统一使用 3500ms

各类型卡片使用不同的缩放系数：

export class LiveCardScale {
  public static readonly DELIVERY_WIDTH = 1.45;
  public static readonly DELIVERY_HEIGHT = 1.45;
  public static readonly EXERCISE_WIDTH = 1.4;
  public static readonly EXERCISE_HEIGHT = 1.4;
  public static readonly MUSIC_WIDTH = 1.1;
  public static readonly MUSIC_HEIGHT = 1.5;
  public static readonly SLEEP_WIDTH = 1.25;
  public static readonly SLEEP_HEIGHT = 1.5;
}

值得一提的是，对于音乐卡片这类需要传递额外上下文（如播放动作和歌曲 ID）的场景，项目使用了文件持久化作为中转：在 onFormEvent 中将 triggerAction 和 songId 写入文件，然后在 LiveFormExtensionAbility.onLiveFormCreate 中读取并传递给互动卡片 UI。这是因为卡片进程和互动卡片进程是独立运行的不同进程，无法直接共享内存数据。

以下是卡片侧发起 MESSAGE 请求的典型用法，以音乐卡片的播放按钮为例：

[d:\HarmonyOS\WorkSpace\LiveCard\entry\src\main\ets\widget\pages\MusicCard.ets]

ActionUtils.requestOverFlowWithAction(this, LiveCardScale.MUSIC_WIDTH,
  LiveCardScale.MUSIC_HEIGHT, LIVE_CARD_DURATION, 'PLAY', this.songId);

对应的 ActionUtils 封装方法：

[d:\HarmonyOS\WorkSpace\LiveCard\entry\src\main\ets\utils\ActionUtils.ets]

public requestOverFlowWithAction(component: object, widthRatio: number, heightRatio: number,
  duration: number, triggerAction: string, songId?: string): void {
  postCardAction(component, {
    action: FormCarAction.MESSAGE,
    abilityName: ENTRY_FORM_ABILITY,
    params: {
      message: 'requestOverflow',
      widthRatio: widthRatio,
      heightRatio: heightRatio,
      duration: duration,
      triggerAction: triggerAction,
      songId: songId || ''
    },
  });
}

---

CALL 类型：播放控制等操作指令

CardActionHandler 如何统一分发 CALL 请求

CALL 类型的 postCardAction 走的是卡片 → UIAbility.callee 的通信路径。卡片发送 CALL 请求到 UIAbility 后，系统通过 AbilityKit 的 Callee 机制将请求分发到注册的处理函数。

在 EntryAbility.onCreate 中注册 Callee 监听：

[d:\HarmonyOS\WorkSpace\LiveCard\entry\src\main\ets\entryability\EntryAbility.ets]

CardActionHandler.setContext(this.context);
this.callee.on('cardAction', CardActionHandler.getHandler());

这里的 callee 是 UIAbility 的内置能力，专门用于接收外部（包括卡片）的远程调用。卡片通过 postCardAction 发出的 CALL 请求，最终会被路由到 callee.on 注册的回调函数中。

CardActionHandler 是整个 CALL 请求的分发中枢，它解析参数中的 actionType 字段，将不同类型的请求分发到对应的处理方法：

[d:\HarmonyOS\WorkSpace\LiveCard\entry\src\main\ets\utils\CardActionHandler.ets]

private cardActionCall = (data: rpc.MessageSequence): null => {
  try {
    let params: Record<string, string> = JSON.parse(data.readString());
    Logger.info(TAG, `cardActionCall actionType: ${params.actionType}`);

    switch (params.actionType) {
      case CardActionType.PLAY_ACTION:
        this.handlePlayAction(params);
        break;
      case CardActionType.COLLECT_ACTION:
        this.handleCollectAction(params);
        break;
      case CardActionType.REQUEST_UPDATE:
        this.handleRequestUpdate(params);
        break;
      case CardActionType.EXERCISE_ACTION:
        this.handleExerciseAction(params);
        break;
      default:
        Logger.warn(TAG, `Unknown actionType: ${params.actionType}`);
    }
  } catch (err) {
    let error = err as BusinessError;
    Logger.error(TAG, `cardActionCall err, code: ${error.code}, message: ${error.message}`);
  }
  return null;
};

这种设计模式的核心优势在于统一收口、按类型分发——所有卡片发送的 CALL 请求都由同一个处理入口接收，通过 actionType 字段解耦，新增一种操作类型只需要在 CardActionHandler 中增加一个 case 分支，无需修改调用链路。

method 参数设计与可扩展性

在 CALL 请求的参数中，method 字段起到二级路由的作用。当前项目的 CALL 请求统一使用 method: 'cardAction'，即所有卡片操作都走 callee.on('cardAction', ...) 这一条通道。

postCardAction(component, {
  action: FormCarAction.CALL,
  abilityName: ENTRY_ABILITY,
  params: {
    method: 'cardAction',
    actionType: CardActionType.PLAY_ACTION,
    playActionType: type,
    formId: formId,
  },
});

method 的设计具备良好的可扩展性：当未来需要增加完全不同类型的远程调用时（例如卡片请求应用执行数据同步、触发通知等），可以通过定义新的 method 值在 callee 上注册不同的处理路径，而 actionType 则在同一 method 下做精细化的业务分发。

来看各处理分支的具体逻辑：

播放控制（PLAY_ACTION）：

private handlePlayAction(params: Record<string, string>): void {
  if (params.playActionType) {
    let playActionType: PlayActionType = params.playActionType as PlayActionType;
    MediaService.getInstance().initAndPlayByAction(playActionType);
  }
}

这里 playActionType 定义了四种播放操作：播放、暂停、上一首、下一首，每种操作都通过 MediaService 统一调度。

收藏操作（COLLECT_ACTION）：

private handleCollectAction(params: Record<string, string>): void {
  if (params.collectActionType && this.context) {
    let songRdbHelper = SongRdbHelper.getInstance(this.context);
    if (params.collectActionType === CollectAction.COLLECTED) {
      songRdbHelper.updateCollected(params.songId, CollectAction.COLLECTED);
      FormUtils.updateCardCollectStatus(this.context, true);
      this.context.eventHub.emit('collected', params.songId, CollectAction.COLLECTED);
    } else {
      songRdbHelper.updateCollected(params.songId, CollectAction.UNCOLLECTED);
      FormUtils.updateCardCollectStatus(this.context, false);
      this.context.eventHub.emit('collected', params.songId, CollectAction.UNCOLLECTED);
    }
  }
}

收藏操作展示了 CALL 请求的典型模式：卡片发送一个操作指令——参数中携带操作类型和目标数据 ID——应用侧完成业务逻辑（数据库更新、卡片 UI 刷新、事件广播）——通过 formProvider.updateForm 回写卡片状态。

请求更新（REQUEST_UPDATE）：

private handleRequestUpdate(params: Record<string, string>): void {
  if (params.formId && this.context) {
    FormUtils.updateMusicControlSingle(this.context, params.formId);
  }
}

卡片在 isNeedRequestUpdate 数据变更时，通过 CALL 请求让应用端主动推送最新数据。

运动操作（EXERCISE_ACTION）：

private handleExerciseAction(params: Record<string, string>): void {
  if (params.exerciseAction && this.context) {
    switch (params.exerciseAction) {
      case ExerciseAction.START_EXERCISE:
        FormUtils.updateExerciseCardState(this.context, ExerciseState.IN_PROGRESS);
        break;
      case ExerciseAction.END_EXERCISE:
        FormUtils.updateExerciseCardState(this.context, ExerciseState.COMPLETED);
        break;
      case ExerciseAction.RESET_EXERCISE:
        FormUtils.resetExerciseCard(this.context);
        break;
    }
  }
}

---

ROUTER 类型：卡片跳转到应用落地页

命名路由 vs 页面路由的选择

ROUTER 类型的 postCardAction 用于从卡片直接跳转到应用内的某个页面（落地页）。在 HarmonyOS 中，页面路由主要有两种方式：

• 页面路由（router.pushUrl）：基于 pages 列表中的页面路径跳转。这种方式需要硬编码页面路径，耦合度高。
• 命名路由（NavPathStack）：基于 route_map.json 中定义的名称跳转。业务方只需要知道页面的逻辑名称，不需要关心具体的文件路径。

LiveCard 项目选择了命名路由方案，原因有三：

1. 解耦卡片与页面实现：卡片只需要知道页面的逻辑名称（如 MusicPage），无需关心页面文件的具体路径
2. 支持 Navigation 容器：与 HarmonyOS 推荐的 Navigation + NavPathStack 架构天然适配
3. 集中管理路由映射：所有路由映射在 route_map.json 中统一维护，新增页面只需添加一条记录

route_map.json 的配置方式

首先在 module.json5 中声明路由映射配置文件的引用：

[d:\HarmonyOS\WorkSpace\LiveCard\entry\src\main\module.json5]

"routerMap": "$profile:route_map",

然后在 resources/base/profile/route_map.json 中定义具体的映射关系：

[d:\HarmonyOS\WorkSpace\LiveCard\entry\src\main\resources\base\profile\route_map.json]

{
  "routerMap": [
    {
      "name": "SleepReport",
      "pageSourceFile": "src/main/ets/view/sleep/SleepReportPageView.ets",
      "buildFunction": "SleepReportPageViewBuilder"
    },
    {
      "name": "CloverPage",
      "pageSourceFile": "src/main/ets/view/sleep/CloverPageView.ets",
      "buildFunction": "CloverPageViewBuilder"
    },
    {
      "name": "DeliveryPage",
      "pageSourceFile": "src/main/ets/view/delivery/DeliveryPageView.ets",
      "buildFunction": "DeliveryPageViewBuilder"
    },
    {
      "name": "ExercisePage",
      "pageSourceFile": "src/main/ets/view/exercise/ExercisePageView.ets",
      "buildFunction": "ExercisePageViewBuilder"
    },
    {
      "name": "MusicPage",
      "pageSourceFile": "src/main/ets/view/music/MusicPageView.ets",
      "buildFunction": "MusicPageViewBuilder"
    }
  ]
}

每条路由记录包含三个关键字段：

• name：路由的逻辑名称，卡片侧使用此名称跳转
• pageSourceFile：页面文件的源码路径
• buildFunction：页面的 @Builder 函数名，用于 Navigation 容器渲染

卡片端发送 ROUTER 请求的封装：

public jumpAppPage(component: object, pageName: string): void {
  postCardAction(component, {
    action: FormCarAction.ROUTER,
    abilityName: ENTRY_ABILITY,
    params: {
      routeName: pageName,
    },
  });
}

在 EntryAbility 中通过 onNewWant 接收路由请求，由 RouterUtil 处理页面跳转：

[d:\HarmonyOS\WorkSpace\LiveCard\entry\src\main\ets\utils\RouterUtil.ets]

openPageByWant(want: Want): void {
  if (want.parameters && want.parameters.routeName) {
    let routeName = want.parameters.routeName as string;
    this.pushPage(routeName);
  }
}

pushPage(name: string): void {
  this.pathStack.replacePath({
    name: name,
    param: []
  });
}

使用 replacePath 而非 pushPath 的原因是：从卡片跳转到应用落地页通常不需要返回卡片主页，直接替换路径栈更符合用户体验。

实际使用示例——音乐卡片点击跳转到音乐详情页：

// 在 MusicCard.ets 中
RelativeContainer() {
  // ... 卡片 UI
}
.width('100%')
.height('100%')
.onClick(() => {
  ActionUtils.jumpAppPage(this, 'MusicPage');
});

运动卡片完成运动后跳转到运动报告页：

// 在 ExerciseCard.ets 中
case ExerciseState.COMPLETED: {
  ActionUtils.jumpAppPage(this, 'ExercisePage');
  postCardAction(this, {
    action: FormCarAction.CALL,
    abilityName: ENTRY_ABILITY,
    params: {
      method: 'cardAction',
      actionType: CardActionType.EXERCISE_ACTION,
      exerciseAction: ExerciseAction.RESET_EXERCISE
    }
  });
  return;
}

这里展示了三种类型协同工作的典型场景：同一个点击事件中，先通过 ROUTER 跳转到落地页，再通过 CALL 发送数据重置指令。

---

三种类型的选型指南

场景	推荐类型	目标组件	典型用途
激活互动卡片	MESSAGE	FormExtensionAbility	请求卡片展开动画，传递动画参数
触发后台业务逻辑	CALL	UIAbility (callee)	播放控制、收藏、数据库操作、状态更新
跳转到应用页面	ROUTER	UIAbility (want)	点击卡片跳转到详情页或功能页
更新卡片 UI 状态	CALL + updateForm	UIAbility → 卡片	通过 formProvider.updateForm 回写数据
传递动画上下文	MESSAGE + 文件持久化	FormExtensionAbility → LiveForm	传递 triggerAction 给互动卡片

选型原则：

1. 和"展示"相关，选 ROUTER：凡是需要打开应用内的页面，都应该使用 ROUTER 类型，因为它会自动携带 Want 参数触发 onNewWant，配合命名路由实现页面跳转。

2. 和"操作"相关，选 CALL：凡是需要在应用侧执行业务逻辑（播放、收藏、数据库写入）但不打开新页面的场景，都应该使用 CALL 类型。它通过 Callee 机制实现高效的进程间调用，且支持 method + actionType 两层分发。

3. 和"卡片激活"相关，选 MESSAGE：凡是需要触发互动卡片从普通卡片态展开为互动态的，必须使用 MESSAGE 类型。只有 FormExtensionAbility.onFormEvent 才能调用 formProvider.requestOverflow 激活互动卡片。

4. 避免混用：不要试图用 CALL 来实现页面跳转，或用 ROUTER 来传递业务操作指令。每种类型的通信路径不同，混用会导致代码难以维护。

---

通信安全与规范

abilityName 的显式声明

在 postCardAction 的每个调用中，都必须显式指定 abilityName 字段，指明消息要发送到哪个 Ability。项目中通过常量统一管理：

export const ENTRY_ABILITY = 'LiveCardAbility';
export const ENTRY_FORM_ABILITY = 'EntryFormAbility';

这两个常量对应 module.json5 中声明的 Ability 名称：

• LiveCardAbility：主应用的 UIAbility，处理 CALL 和 ROUTER 请求
• EntryFormAbility：卡片的 FormExtensionAbility，处理 MESSAGE 请求

显式声明 abilityName 的好处在于：

• 避免歧义：当应用存在多个 Ability 时，确保消息到达正确的目标
• 提升可读性：通过常量名就能看出通信方向
• 便于维护：如果 Ability 名称变更，只需修改一处常量定义

参数校验与防御性编程

CardActionHandler 中采用了多层校验机制：

private cardActionCall = (data: rpc.MessageSequence): null => {
  try {
    let params: Record<string, string> = JSON.parse(data.readString());
    // ... 分发逻辑
  } catch (err) {
    let error = err as BusinessError;
    Logger.error(TAG, `cardActionCall err, code: ${error.code}, message: ${error.message}`);
  }
  return null;
};

每一层处理器也都做了空值检查：

private handlePlayAction(params: Record<string, string>): void {
  if (params.playActionType) {
    // ...
  }
}

private handleCollectAction(params: Record<string, string>): void {
  if (params.collectActionType && this.context) {
    // ...
  }
}

在 EntryFormAbility.onFormEvent 中同样对参数进行了合法性校验：

async onFormEvent(formId: string, message: string): Promise<void> {
  const params: Record<string, Object> = JSON.parse(message);
  // ... 处理逻辑
}

private async requestOverflow(...): Promise<void> {
  let formRect: formInfo.Rect = await formProvider.getFormRect(formId);
  if (formRect.width <= 0 || formRect.height <= 0) {
    return;  // 无效尺寸直接返回，避免异常崩溃
  }
  // ...
}

安全规范总结：

1. 卡片的 abilityName 必须与 module.json5 声明一致，否则系统无法路由消息
2. 所有参数在使用前必须做空值校验，特别是 formId、actionType 等关键字段
3. 使用 try-catch 捕获 JSON 解析和异步调用异常，避免单点崩溃影响整个 Ability
4. 敏感数据（如用户信息）不要通过 postCardAction 的 params 透传，卡片 params 可能被序列化到持久化数据中

---

总结

postCardAction 的三种 action 类型构成了 HarmonyOS 卡片与宿主应用通信的完整体系。MESSAGE 负责激活互动卡片这条"视觉链路"，CALL 负责驱动后台业务这条"操作链路"，ROUTER 负责打通卡片到应用页面的"导航链路"。三者各司其职、配合默契，设计者只要遵循"展示用 ROUTER、操作用 CALL、激活用 MESSAGE"的选型原则，就能构建出清晰、可维护的卡片通信架构。
