HarmonyOS ArkTS 实战：实现一个简易手绘画板

项目效果

本文实现的是一个基于 HarmonyOS 和 ArkTS 的简易手绘画板。项目中使用 ArkUI 组件完成页面布局，通过 @State 管理状态数据，使用Canvas组件实现手绘功能，支持多种画笔颜色、画笔粗细调节、橡皮擦、清空画布和撤销功能。

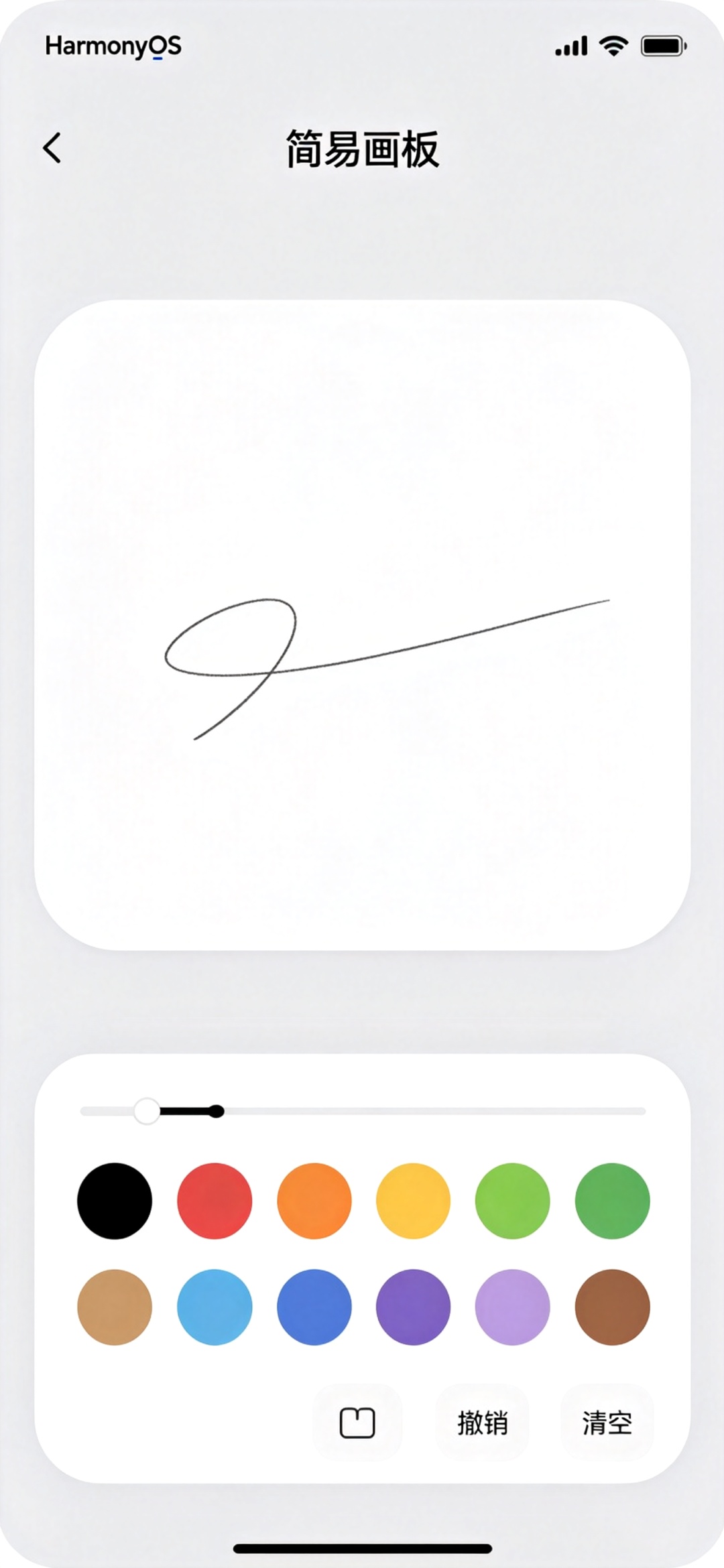

最终运行效果如下：

页面主要包含以下内容：

• 顶部应用标题；
• 白色画布区域，支持触摸手绘；
• 底部工具栏；
• 颜色选择器（8种常用颜色）；
• 画笔粗细滑块；
• 橡皮擦切换；
• 撤销按钮；
• 清空按钮；
• 页面整体采用 ArkUI 声明式布局。

本文重点是演示如何在 HarmonyOS 项目中使用 ArkTS 和 ArkUI 实现一个手绘交互类单页面应用。项目代码主要写在 entry/src/main/ets/pages/Index.ets 文件中，适合作为 HarmonyOS ArkTS 入门到进阶之间的练习案例。

前言

手机上随手涂鸦是一个很有趣的功能，无论是记笔记、画草图还是随便画画，一个简单易用的画板都很有用。不需要复杂的功能，只要能流畅画线、换颜色、调粗细就足够日常使用了。

从应用开发角度来看，这个项目不依赖后端接口，也不需要数据库，但能练习 ArkTS 中的触摸事件处理、Canvas绘图、路径记录、状态管理和撤销功能等内容。

本文基于 HarmonyOS 和 ArkTS 实现一个简易手绘画板。用户可以在画布上自由绘画，选择不同颜色和粗细，使用橡皮擦，撤销上一笔，清空画布重新开始。

这个项目的核心不是复杂的绘图功能，而是流畅的触摸绘画体验和简单易用的工具栏。每一次触摸移动，都会实时绘制线条，这正是 ArkUI 触摸交互的基本思想。

一、项目目标

本次实践主要实现以下目标：

• 创建 HarmonyOS ArkTS 页面；
• 使用 @Entry 和 @Component 定义页面组件；
• 使用 @State 管理页面状态；
• 使用Canvas组件作为绘图区域；
• 处理触摸开始、移动、结束事件；
• 实现自由手绘线条；
• 支持8种画笔颜色切换；
• 支持画笔粗细调节（1-20px）；
• 实现橡皮擦功能；
• 撤销上一笔功能；
• 清空画布功能；
• 使用 @Builder 封装颜色按钮；
• 完成一个可以运行的简易画板页面。

这个项目虽然是单页面应用，但它实现了完整的手绘交互功能，比普通静态页面更适合练习 ArkTS。

二、技术栈

类型	内容
开发方向	HarmonyOS 应用开发
开发语言	ArkTS
UI 框架	ArkUI
SDK 版本	HarmonyOS API 23 及以上
工程模型	Stage 模型
核心组件	Canvas / Button / Slider / Column / Row / Flex
状态管理	@State
数据处理	触摸事件 / Canvas绘图 / 路径历史
项目入口	entry/src/main/ets/pages/Index.ets
运行平台	模拟器或真机

本项目是 HarmonyOS 原生 ArkTS 项目。页面主体由 ArkUI 组件构建，核心逻辑写在 Index.ets 文件中，不依赖后端接口，也不需要额外配置数据库。

三、为什么选择简易画板项目

简易画板适合作为 ArkTS 练习项目，主要有以下几个原因。

第一，交互性强。触摸绘画是非常直观的交互，有很好的用户体验。

第二，视觉反馈好。画线即时显示，颜色和粗细变化立即可见。

第三，适合练习触摸事件。onTouch事件是移动开发的基础，掌握它可以做很多交互功能。

第四，适合练习Canvas绘图。Canvas是2D绘图的基础，在很多场景都会用到。

第五，适合练习历史栈管理。撤销功能需要维护操作历史，是常见的功能模式。

第六，扩展空间比较大。基础功能完成后，可以继续增加形状绘制、文字添加、图片插入、保存图片、分享和多图层。

在本项目中，画笔颜色、粗细和绘制路径是核心数据。所有绘画操作都基于这些状态。

四、功能规则说明

画笔颜色：黑、红、橙、黄、绿、蓝、紫、棕共8种常用颜色。

画笔粗细：1-20像素，默认3像素。

橡皮擦：使用白色（画布背景色）绘制，宽度是画笔的2倍。

撤销：最多撤销20步，撤销最近的一笔。

清空：清除画布上所有内容，清空历史记录。

画布背景：白色，大小占满屏幕中间区域。

五、项目结构

本项目主要修改首页文件：

entry
└── src
    └── main
        └── ets
            └── pages
                └── Index.ets

其中：

文件	作用
Index.ets	编写页面结构、状态数据和Canvas绘图逻辑

本文不涉及复杂路由，也不需要额外创建多个页面。对于练习项目来说，把主要逻辑集中在一个 Index.ets 文件中更方便理解。

六、核心实现思路

本项目的核心流程如下：

1. 使用 @State 保存画笔颜色、粗细、橡皮擦模式；
2. 使用数组保存绘制历史，用于撤销；
3. 触摸开始时，创建新路径，记录起点；
4. 触摸移动时，记录路径点，实时绘制；
5. 触摸结束时，将完整路径存入历史；
6. 选择颜色时更新画笔颜色，自动退出橡皮擦；
7. 调节滑块更新画笔粗细；
8. 橡皮擦模式使用白色绘制；
9. 撤销时删除最后一条路径，重绘所有内容；
10. 清空时清空历史和画布。

项目中最重要的状态变量如下：

@State penColor: string = '#000000'
@State penWidth: number = 3
@State isEraser: boolean = false
private paths: PathInfo[] = []
private currentPath: PathInfo | null = null
private canvasContext: CanvasRenderingContext2D | null = null

其中：

状态变量	作用
penColor	画笔颜色
penWidth	画笔粗细
isEraser	是否橡皮擦模式
paths	所有绘制路径历史
currentPath	当前正在绘制的路径
canvasContext	Canvas绘图上下文

路径历史是撤销功能的基础，每一笔都是一个独立的路径对象。

七、Index.ets 完整代码

打开文件：

entry/src/main/ets/pages/Index.ets

将其中内容替换为下面代码：

interface Point {
  x: number
  y: number
}

interface PathInfo {
  points: Point[]
  color: string
  width: number
}

@Entry
@Component
struct Index {
  @State penColor: string = '#000000'
  @State penWidth: number = 3
  @State isEraser: boolean = false
  private colors: string[] = ['#000000', '#EF4444', '#F59E0B', '#EAB308', '#22C55E', '#3B82F6', '#8B5CF6', '#92400E']
  private paths: PathInfo[] = []
  private currentPath: PathInfo | null = null
  private canvasContext: CanvasRenderingContext2D | null = null
  private canvasWidth: number = 0
  private canvasHeight: number = 0

  private onCanvasReady(event: CanvasRenderingContext2D): void {
    this.canvasContext = event
    this.redraw()
  }

  private redraw(): void {
    if (!this.canvasContext) return

    this.canvasContext.fillStyle = '#FFFFFF'
    this.canvasContext.fillRect(0, 0, this.canvasWidth, this.canvasHeight)

    this.paths.forEach((path: PathInfo) => {
      this.drawPath(path)
    })
  }

  private drawPath(path: PathInfo): void {
    if (!this.canvasContext || path.points.length < 2) return

    this.canvasContext.beginPath()
    this.canvasContext.strokeStyle = path.color
    this.canvasContext.lineWidth = path.width
    this.canvasContext.lineCap = 'round'
    this.canvasContext.lineJoin = 'round'

    this.canvasContext.moveTo(path.points[0].x, path.points[0].y)
    for (let i = 1; i < path.points.length; i++) {
      this.canvasContext.lineTo(path.points[i].x, path.points[i].y)
    }
    this.canvasContext.stroke()
  }

  private onTouchStart(event: TouchEvent): void {
    let touch = event.touches[0]
    let x = touch.x
    let y = touch.y

    this.currentPath = {
      points: [{ x, y }],
      color: this.isEraser ? '#FFFFFF' : this.penColor,
      width: this.isEraser ? this.penWidth * 3 : this.penWidth
    }
  }

  private onTouchMove(event: TouchEvent): void {
    if (!this.currentPath || !this.canvasContext) return

    let touch = event.touches[0]
    let x = touch.x
    let y = touch.y

    this.currentPath.points.push({ x, y })

    if (this.currentPath.points.length >= 2) {
      let len = this.currentPath.points.length
      let p1 = this.currentPath.points[len - 2]
      let p2 = this.currentPath.points[len - 1]

      this.canvasContext.beginPath()
      this.canvasContext.strokeStyle = this.currentPath.color
      this.canvasContext.lineWidth = this.currentPath.width
      this.canvasContext.lineCap = 'round'
      this.canvasContext.lineJoin = 'round'
      this.canvasContext.moveTo(p1.x, p1.y)
      this.canvasContext.lineTo(p2.x, p2.y)
      this.canvasContext.stroke()
    }
  }

  private onTouchEnd(): void {
    if (this.currentPath && this.currentPath.points.length > 1) {
      this.paths.push(this.currentPath)
      if (this.paths.length > 50) {
        this.paths.shift()
      }
    }
    this.currentPath = null
  }

  private undo(): void {
    if (this.paths.length > 0) {
      this.paths.pop()
      this.redraw()
    }
  }

  private clear(): void {
    this.paths = []
    this.redraw()
  }

  private selectColor(color: string): void {
    this.penColor = color
    this.isEraser = false
  }

  private toggleEraser(): void {
    this.isEraser = !this.isEraser
  }

  @Builder
  ColorButton(color: string) {
    Button()
      .width(36)
      .height(36)
      .backgroundColor(color)
      .borderRadius(18)
      .border({
        width: this.penColor === color && !this.isEraser ? 3 : 1,
        color: this.penColor === color && !this.isEraser ? '#0A59F7' : '#E5E7EB'
      })
      .onClick(() => {
        this.selectColor(color)
      })
  }

  build() {
    Column() {
      Text('简易画板')
        .fontSize(28)
        .fontWeight(FontWeight.Bold)
        .fontColor('#182431')
        .margin({ top: 22 })
      Text('基于 HarmonyOS ArkTS 的手绘工具')
        .fontSize(14)
        .fontColor('#6B7280')
        .margin({ top: 8, bottom: 16 })

      Canvas(this.onCanvasReady.bind(this))
        .width('100%')
        .layoutWeight(1)
        .backgroundColor(Color.White)
        .borderRadius(16)
        .shadow({
          radius: 8,
          color: '#08000000',
          offsetX: 0,
          offsetY: 2
        })
        .onTouch((event: TouchEvent) => {
          if (event.type === TouchType.Down) {
            this.onTouchStart(event)
          } else if (event.type === TouchType.Move) {
            this.onTouchMove(event)
          } else if (event.type === TouchType.Up || event.type === TouchType.Cancel) {
            this.onTouchEnd()
          }
        })
        .onAreaChange((oldValue: Area, newValue: Area) => {
          this.canvasWidth = Number(newValue.width)
          this.canvasHeight = Number(newValue.height)
        })
        .margin({ bottom: 16 })

      Column() {
        Row() {
          Text('画笔粗细')
            .fontSize(14)
            .fontColor('#4B5563')
          Blank()
          Text(`${this.penWidth}px`)
            .fontSize(14)
            .fontColor('#0A59F7')
        }
        .width('100%')
        .margin({ bottom: 8 })

        Slider({
          value: this.penWidth,
          min: 1,
          max: 20,
          step: 1,
          style: SliderStyle.OutSet
        })
          .width('100%')
          .selectedColor('#0A59F7')
          .blockColor('#0A59F7')
          .onChange((v: number) => {
            this.penWidth = Math.round(v)
          })
          .margin({ bottom: 16 })

        Text('画笔颜色')
          .fontSize(14)
          .fontColor('#4B5563')
          .width('100%')
          .margin({ bottom: 12 })

        Flex({ justifyContent: FlexAlign.SpaceBetween }) {
          ForEach(this.colors, (color: string) => {
            this.ColorButton(color)
          }, (c: string) => c)
        }
        .width('100%')
        .margin({ bottom: 16 })

        Row() {
          Button(this.isEraser ? '画笔' : '橡皮擦')
            .layoutWeight(1)
            .height(44)
            .fontSize(15)
            .fontColor(this.isEraser ? Color.White : '#4B5563')
            .backgroundColor(this.isEraser ? '#0A59F7' : '#F3F4F6')
            .borderRadius(22)
            .onClick(() => {
              this.toggleEraser()
            })
          Blank().width(12)
          Button('撤销')
            .layoutWeight(1)
            .height(44)
            .fontSize(15)
            .fontColor('#4B5563')
            .backgroundColor('#F3F4F6')
            .borderRadius(22)
            .onClick(() => {
              this.undo()
            })
          Blank().width(12)
          Button('清空')
            .layoutWeight(1)
            .height(44)
            .fontSize(15)
            .fontColor('#EF4444')
            .backgroundColor('#FEF2F2')
            .borderRadius(22)
            .onClick(() => {
              this.clear()
            })
        }
        .width('100%')
      }
      .width('100%')
      .padding(16)
      .backgroundColor(Color.White)
      .borderRadius(16)
      .shadow({
        radius: 8,
        color: '#08000000',
        offsetX: 0,
        offsetY: 2
      })
    }
    .width('100%')
    .height('100%')
    .padding({ left: 18, right: 18, bottom: 18 })
    .backgroundColor('#F5F7FA')
  }
}

八、代码实现说明

1. 触摸事件处理

处理三个触摸事件：

• Down：创建新路径，记录起点
• Move：添加点到路径，实时绘制线段
• Up：路径完成，存入历史

2. 实时绘制

触摸移动时不重绘所有内容，只绘制最后两个点之间的线段，保证绘画流畅不卡顿。

3. 路径历史

每一笔作为一个独立的PathInfo对象存入数组，包含所有点、颜色和宽度，用于撤销和重绘。

4. 撤销功能

撤销时删除最后一条路径，然后清空画布重绘所有剩余路径。最多保存50步防止内存溢出。

5. 橡皮擦

橡皮擦本质是用白色（画布背景色）绘制，宽度是普通画笔的3倍，这样擦除更高效。

6. 圆角线条

设置lineCap和lineJoin为round，让线条端点和连接处更圆润自然，绘画体验更好。

九、运行项目

代码编写完成后，在DevEco Studio中运行项目。在画布上拖动手指绘画，测试不同颜色和粗细，使用橡皮擦，测试撤销和清空功能，检查线条是否流畅。

十、开发中遇到的问题

• 流畅性：移动时只画最后一段，不重绘全部，保证60fps流畅
• 坐标获取：正确获取触摸点相对于Canvas的坐标
• 橡皮擦效果：用背景色绘制实现擦除，比真正清除像素简单
• 历史限制：限制历史步数防止画太多导致内存问题

十一、总结

本文基于HarmonyOS和ArkTS实现了一个简易手绘画板。项目通过Canvas组件和触摸事件实现自由绘画，支持颜色选择、粗细调节、橡皮擦、撤销和清空功能。这个项目展示了ArkTS中Canvas绘图、触摸事件处理和历史栈管理的基本方法，适合作为入门练习项目。
