HarmonyOS应用《玄象》开发实战：SplashPage 全屏暗色背景与 Stack 层叠布局

花开彼岸天~

118人浏览 · 2026-07-26 20:39:08

花开彼岸天~ · 2026-07-26 20:39:08 发布

页面预览

阅读时长：约 18 分钟　|　难度：★★★★☆　|　篇章：第 2 篇 · 启动体验：Splash 与动画
对应源码：entry/src/main/ets/pages/SplashPage.ets、entry/src/main/ets/pages/Index.ets

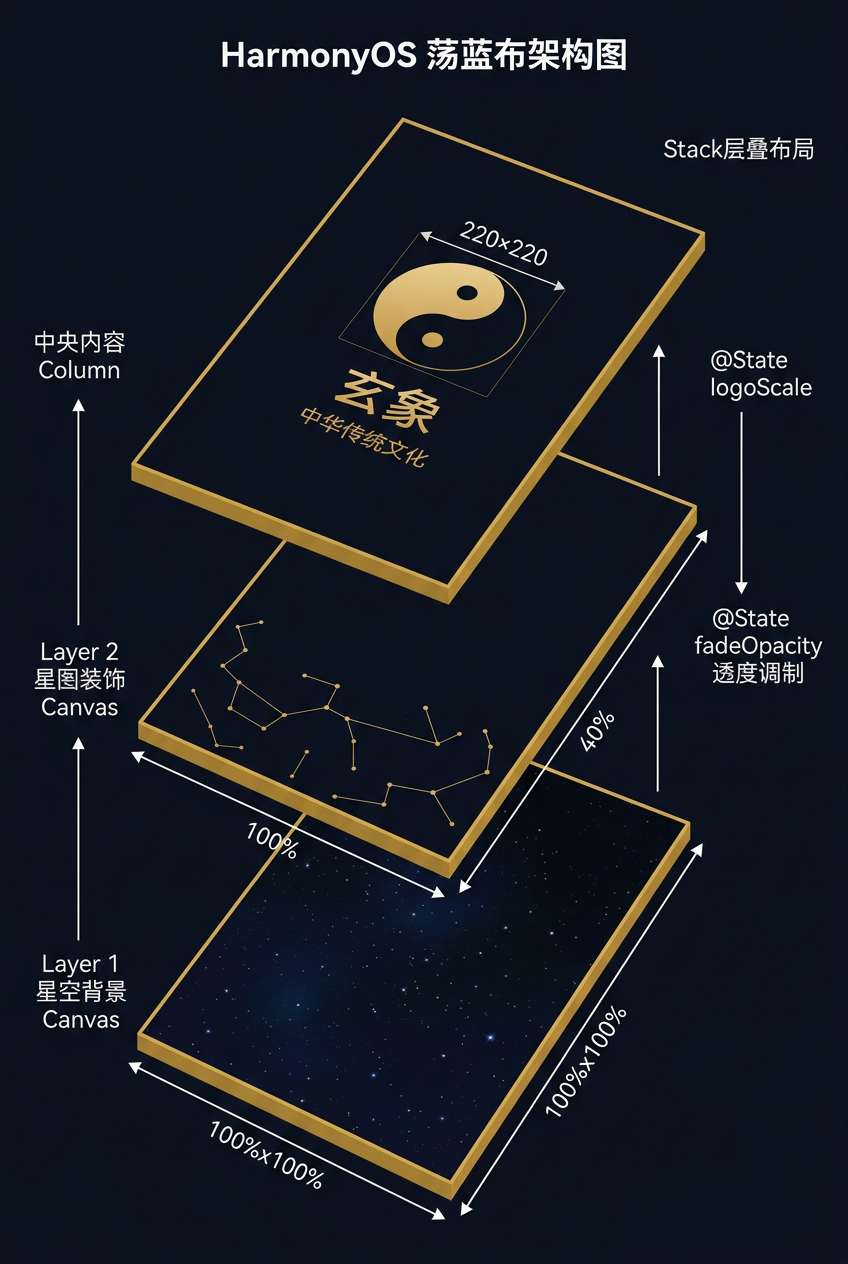

SplashPage Stack层叠布局图

前言

启动页是用户对应用的第一印象。玄象项目作为一款中华传统文化主题应用，启动页采用深邃星空 + 金色太极的视觉语言，传递出"玄之又玄，众妙之门"的东方美学。本篇将深入剖析玄象项目 SplashPage 的实现细节：从 @State 状态定义、Stack 层叠布局、Canvas 多实例管理，到 aboutToAppear 生命周期与 setTimeout 跳转。掌握这些技术细节，您就能为任何 HarmonyOS 应用打造令人印象深刻的启动体验。

提示：启动页的设计精髓在于"瞬间传达品牌调性"。玄象项目用 3 秒钟让用户感受到东方神秘主义与金色质感，这一视觉锚点将贯穿整个应用。

一、SplashPage 完整源码

1.1 源码全貌

import { Colors } from '../common/constants/Colors';
import { router } from '@kit.ArkUI';

@Entry
@Component
export struct SplashPage {
  @State fadeOpacity: number = 0;
  @State logoScale: number = 0.8;
  private timer: number = -1;
  private settings: RenderingContextSettings = new RenderingContextSettings(true);
  private starFieldContext: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
  private starMapContext: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
  private taijiContext: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);

  aboutToAppear(): void {
    this.fadeOpacity = 0;
    this.logoScale = 0.8;
    setTimeout(() => {
      this.fadeOpacity = 1;
      this.logoScale = 1;
    }, 100);

    this.timer = setTimeout(() => {
      router.replaceUrl({ url: 'pages/HomePage' });
    }, 3000);
  }

  aboutToDisappear(): void {
    if (this.timer !== -1) {
      clearTimeout(this.timer);
    }
  }

  build() {
    Stack() {
      // 星空背景
      Canvas(this.starFieldContext)
        .width('100%')
        .height('100%')
        .onReady(() => {
          this.drawStarField(this.starFieldContext, this.starFieldContext.width, this.starFieldContext.height);
        })

      // 底部星图装饰
      Canvas(this.starMapContext)
        .width('100%')
        .height('40%')
        .align(Alignment.Bottom)
        .onReady(() => {
          this.drawStarMap(this.starMapContext, this.starMapContext.width, this.starMapContext.height);
        })

      // 中央内容
      Column({ space: 20 }) {
        Canvas(this.taijiContext)
          .width(220)
          .height(220)
          .margin({ top: 100 })
          .onReady(() => {
            this.drawTaiji(this.taijiContext, this.taijiContext.width, this.taijiContext.height);
          })

        Column({ space: 12 }) {
          Text('玄象')
            .fontSize(56)
            .fontWeight(FontWeight.Bold)
            .fontColor(Colors.PRIMARY_GOLD)
            .letterSpacing(8)

          Text('中华传统文化')
            .fontSize(20)
            .fontColor(Colors.LIGHT_GOLD)
            .letterSpacing(4)
        }
      }
      .width('100%')
      .height('100%')
      .opacity(this.fadeOpacity)
      .scale({ x: this.logoScale, y: this.logoScale })
      .animation({ duration: 1000, curve: Curve.EaseOut })
    }
    .width('100%')
    .height('100%')
    .backgroundColor(Colors.BG_DARK)
  }

  private drawStarField = (canvas: CanvasRenderingContext2D, canvasWidth: number, canvasHeight: number) => {
    // ...
  }

  private drawTaiji = (canvas: CanvasRenderingContext2D, canvasWidth: number, canvasHeight: number) => {
    // ...
  }

  private drawStarMap = (canvas: CanvasRenderingContext2D, canvasWidth: number, canvasHeight: number) => {
    // ...
  }
}

1.2 源码结构拆解

玄象项目 SplashPage.ets 包含四大组成部分：

部分	行数	职责
状态与上下文定义	8 行	`@State` 与 `CanvasRenderingContext2D`
生命周期回调	18 行	`aboutToAppear` / `aboutToDisappear`
`build` 渲染方法	60 行	`Stack` + 3 个 `Canvas` + 中央文字
Canvas 绘制函数	100+ 行	星空 / 太极 / 星图

二、@State 状态变量

2.1 状态变量定义

@State fadeOpacity: number = 0;
@State logoScale: number = 0.8;

玄象项目使用两个 @State 变量控制启动页动画：

状态变量	初始值	作用
`fadeOpacity`	0	中央内容的透明度
`logoScale`	0.8	中央内容的缩放比例

2.2 @State 工作原理

@State 是 ArkUI 的响应式状态装饰器，当变量值改变时，引用该变量的 UI 组件会自动重新渲染：

@State fadeOpacity = 0
        ↓
[UI 渲染] opacity(0)
        ↓
[setTimeout 100ms 后]
fadeOpacity = 1
        ↓
[ArkUI 监听到变化]
        ↓
[重新渲染] opacity(1) + 动画过渡

2.3 状态变量的初始化时机

玄象项目的状态变量初始化发生在组件实例创建时：

@State fadeOpacity: number = 0;  // 实例化时初始化为 0

但在 aboutToAppear 中又重新赋值：

aboutToAppear(): void {
  this.fadeOpacity = 0;       // 重置为 0
  this.logoScale = 0.8;       // 重置为 0.8
  // ...
}

提示：这种"双重保险"的写法确保每次进入启动页时状态都是从初始值开始的。即便应用被系统回收后重建，动画也能正确播放。

三、timer 与生命周期管理

3.1 timer 变量定义

private timer: number = -1;

玄象项目使用 private timer 保存 setTimeout 返回的 timer id，初始值 -1 表示"无 timer"。

3.2 aboutToAppear 中启动两个 timer

aboutToAppear(): void {
  this.fadeOpacity = 0;
  this.logoScale = 0.8;

  // timer 1：100ms 后开始淡入动画
  setTimeout(() => {
    this.fadeOpacity = 1;
    this.logoScale = 1;
  }, 100);

  // timer 2：3000ms 后跳转首页
  this.timer = setTimeout(() => {
    router.replaceUrl({ url: 'pages/HomePage' });
  }, 3000);
}

玄象项目在 aboutToAppear 中启动两个定时器：

淡入动画定时器：100ms 后将透明度从 0 改为 1，触发淡入动画。
跳转定时器：3000ms 后调用 router.replaceUrl 跳转到首页。

3.3 aboutToDisappear 中清理 timer

aboutToDisappear(): void {
  if (this.timer !== -1) {
    clearTimeout(this.timer);
  }
}

玄象项目在 aboutToDisappear 中清理 timer，避免组件销毁后定时器仍触发。

3.4 两个 timer 的差异

timer	用途	是否需要清理
淡入动画 timer	触发一次性状态变更	不需要（执行完自动销毁）
跳转 timer	3 秒后跳转	需要（避免重复跳转）

提示：玄象项目仅保存了第二个 timer 的 id，因为只有这个 timer 在组件销毁时可能还未执行。第一个 timer 在 100ms 内必然执行完毕，无需保存 id。

四、Stack 层叠布局

4.1 Stack 容器特性

Stack 是 ArkUI 提供的层叠布局容器，子元素按顺序堆叠：

后声明的子元素在上方
默认居中对齐
可通过 .align() 修改对齐方式

4.2 SplashPage 的 Stack 结构

Stack() {
  // 第一层：星空背景（最底层，占满全屏）
  Canvas(this.starFieldContext)
    .width('100%')
    .height('100%')

  // 第二层：底部星图装饰（中间层，对齐底部，占下方 40%）
  Canvas(this.starMapContext)
    .width('100%')
    .height('40%')
    .align(Alignment.Bottom)

  // 第三层：中央内容（最上层，太极图 + 文字）
  Column({ space: 20 }) {
    // ...
  }
  .width('100%')
  .height('100%')
}
.width('100%')
.height('100%')
.backgroundColor(Colors.BG_DARK)

4.3 三层视觉关系图

┌──────────────────────────────────────┐
│                                       │
│      [星空背景 Canvas]                │  ← 第一层（最底）
│      [底部星图 Canvas]                │  ← 第二层（中间）
│                                       │
│         [太极 Canvas]                 │  ← 第三层（最上）
│         [玄象 标题]                   │
│         [中华传统文化]                │
│                                       │
└──────────────────────────────────────┘

4.4 Stack 的关键配置

玄象项目 Stack 的关键配置：

配置	值	作用
`width`	`'100%'`	占满屏幕宽度
`height`	`'100%'`	占满屏幕高度
`backgroundColor`	`Colors.BG_DARK`	深色背景（避免首帧白屏）

提示：.backgroundColor(Colors.BG_DARK) 是玄象项目启动页的关键技巧。它确保即 Canvas 还未完成绘制，用户看到的也是深色背景而非刺眼的白色。

五、Canvas 多实例管理

5.1 三个 CanvasRenderingContext2D 实例

private settings: RenderingContextSettings = new RenderingContextSettings(true);
private starFieldContext: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
private starMapContext: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
private taijiContext: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);

玄象项目创建了 3 个 CanvasRenderingContext2D 实例，分别对应星空、星图、太极。

5.2 共享 RenderingContextSettings

三个 Context 共享同一个 RenderingContextSettings：

private settings: RenderingContextSettings = new RenderingContextSettings(true);

RenderingContextSettings(true) 启用抗锯齿，让 Canvas 绘制的圆形与曲线更平滑。

5.3 为什么使用多个 Context

玄象项目使用多个 Canvas 实例的原因：

隔离绘制状态：每个 Context 独立管理 fillStyle / strokeStyle 等状态，避免相互污染。
独立尺寸控制：星空背景占 100%，星图占 40%，太极占 220×220，每个 Canvas 尺寸独立。
独立对齐方式：星图通过 .align(Alignment.Bottom) 对齐底部，其他 Canvas 居中。

5.4 Canvas onReady 时机

Canvas(this.starFieldContext)
  .width('100%')
  .height('100%')
  .onReady(() => {
    this.drawStarField(this.starFieldContext, this.starFieldContext.width, this.starFieldContext.height);
  })

onReady 在 Canvas 准备好绘制时触发，此时 starFieldContext.width 与 height 已经是实际像素值，可以安全绘制。

提示：玄象项目在 onReady 内立即调用绘制函数，确保 Canvas 一准备好就开始绘制。如果在 aboutToAppear 中绘制，Canvas 可能还未准备好，导致绘制失败。

六、中央内容布局

6.1 Column 容器结构

Column({ space: 20 }) {
  // 太极图
  Canvas(this.taijiContext)
    .width(220)
    .height(220)
    .margin({ top: 100 })

  // 标题列
  Column({ space: 12 }) {
    Text('玄象')
      .fontSize(56)
      .fontWeight(FontWeight.Bold)
      .fontColor(Colors.PRIMARY_GOLD)
      .letterSpacing(8)

    Text('中华传统文化')
      .fontSize(20)
      .fontColor(Colors.LIGHT_GOLD)
      .letterSpacing(4)
  }
}
.width('100%')
.height('100%')
.opacity(this.fadeOpacity)
.scale({ x: this.logoScale, y: this.logoScale })
.animation({ duration: 1000, curve: Curve.EaseOut })

6.2 嵌套 Column 的设计考量

玄象项目使用嵌套 Column 的设计：

Column (中央内容容器，space=20)
├── Canvas (太极图)
└── Column (标题列，space=12)
    ├── Text "玄象"
    └── Text "中华传统文化"

为什么不直接使用单个 Column？

外层 Column 的 space=20 控制太极图与标题列之间的间距。
内层 Column 的 space=12 控制主标题与副标题之间的间距。
不同的间距通过嵌套实现独立控制。

6.3 字体属性详解

玄象项目主标题"玄象"的字体属性：

属性	值	作用
`fontSize`	56	主标题字号
`fontWeight`	`FontWeight.Bold`	加粗显示
`fontColor`	`Colors.PRIMARY_GOLD`	主金色
`letterSpacing`	8	字间距 8vp

副标题"中华传统文化"的字体属性：

属性	值	作用
`fontSize`	20	副标题字号
`fontColor`	`Colors.LIGHT_GOLD`	浅金色
`letterSpacing`	4	字间距 4vp

提示：letterSpacing 是营造东方书法美感的关键属性。玄象项目通过字间距拉开，让文字显得更"舒展"。

七、淡入动画机制

7.1 opacity 与 scale 双重动画

.opacity(this.fadeOpacity)
.scale({ x: this.logoScale, y: this.logoScale })
.animation({ duration: 1000, curve: Curve.EaseOut })

玄象项目启动页中央内容有两层动画：

opacity 透明度动画：从 0 渐变到 1，营造"浮现"效果。
scale 缩放动画：从 0.8 渐变到 1，营造"由小到大"效果。

7.2 animation 关键参数

.animation({ duration: 1000, curve: Curve.EaseOut })

参数	值	作用
`duration`	1000ms	动画时长
`curve`	`Curve.EaseOut`	缓动曲线，先快后慢

7.3 EaseOut 曲线的视觉感受

Curve.EaseOut 的运动曲线：

速度
 ↑
 │  ╱────╲
 │ ╱      ╲
 │╱        ╲___
 └─────────────→ 时间

EaseOut 的特点：

开始快：动画一开始就有较大变化。
结束慢：接近终点时变化放缓。

这种曲线特别适合"元素出现"的场景，让用户感受到有力道的浮现。

7.4 动画触发时机

aboutToAppear(): void {
  this.fadeOpacity = 0;
  this.logoScale = 0.8;

  setTimeout(() => {
    this.fadeOpacity = 1;     // 状态改变触发动画
    this.logoScale = 1;
  }, 100);
}

玄象项目刻意延迟 100ms 才改变状态，目的：

确保组件已渲染：等待 ArkUI 完成首次渲染。
避免状态丢失：如果状态在渲染前就改变，可能导致动画丢失。

提示：这种"延迟 100ms 触发动画"是 ArkUI 中常见的最佳实践。也可以使用 setTimeout(..., 0) 让状态变更进入下一个事件循环。

八、Stack 布局的进阶技巧

8.1 使用 align 控制子元素位置

Canvas(this.starMapContext)
  .width('100%')
  .height('40%')
  .align(Alignment.Bottom)  // 对齐底部

Stack 的 align 属性控制子元素在 Stack 中的对齐方式：

对齐方式	含义
`Alignment.TopStart`	左上角
`Alignment.Top`	顶部居中
`Alignment.Center`	居中（默认）
`Alignment.Bottom`	底部居中
`Alignment.BottomEnd`	右下角

8.2 使用 position 精确定位

玄象项目在首页"今日天地"卡片中使用 position 实现五行环绕：

.position(this.getFiveElementPosition(index, 180, 44))

position 接收一个 Position 对象 { x, y }，精确控制子元素的左上角位置。

8.3 使用 zIndex 控制层级

如果需要手动控制子元素的堆叠层级，可以使用 zIndex：

Canvas(this.starFieldContext)
  .zIndex(1)  // 最底层

Canvas(this.starMapContext)
  .zIndex(2)  // 中间层

Column({ space: 20 }) {
  // 中央内容
}
.zIndex(3)  // 最上层

提示：玄象项目通过 Stack 中子元素的声明顺序控制层级（后声明的在上层），因此不需要显式使用 zIndex。

九、SplashPage 的扩展方向

9.1 添加品牌 LOGO 图片

玄象项目当前使用 Canvas 绘制太极图。如果引入 LOGO 图片：

Column({ space: 20 }) {
  Image($r('app.media.logo'))
    .width(220)
    .height(220)
    .objectFit(ImageFit.Contain)
    .margin({ top: 100 })

  Column({ space: 12 }) {
    // 文字
  }
}

9.2 添加加载进度条

启动页常用于显示加载进度：

Column({ space: 20 }) {
  // 太极图 + 标题

  // 加载进度条
  Progress({ value: this.loadingProgress, total: 100, type: ProgressType.Linear })
    .width('60%')
    .color(Colors.PRIMARY_GOLD)
}

9.3 添加版本号

Column({ space: 20 }) {
  // 主内容
}
.justifyContent(FlexAlign.Center)

Text(`v1.0.0`)
  .fontSize(12)
  .fontColor(Colors.TEXT_DIM)
  .position({ x: '50%', y: '90%' })
  .translate({ x: '-50%' })

总结

本篇以玄象项目 SplashPage 为蓝本，深入剖析了 HarmonyOS 应用启动页的实现细节：从 @State 响应式状态定义、Stack 三层视觉堆叠、Canvas 多实例管理，到 aboutToAppear 生命周期、setTimeout 双定时器机制、opacity + scale 双重动画，再到 backgroundColor 预设避免首帧白屏的关键技巧。掌握这套启动页实现方法论，您就能为任何 HarmonyOS 应用打造令人印象深刻的启动体验。

下一篇：《12 · Canvas 星空绘制：arc / fillStyle / 随机散点算法》，将带您深入玄象项目启动页的星空背景 Canvas 绘制细节。

如果这篇文章对你有帮助，欢迎点赞👍、收藏⭐、关注🔔，你的支持是我持续创作的动力！

相关资源：

HarmonyOS 官方文档：Stack 组件
HarmonyOS 官方文档：Canvas 组件
HarmonyOS 官方文档：CanvasRenderingContext2D
HarmonyOS 官方文档：animation 动画
开源鸿蒙跨平台社区：https://openharmonycrossplatform.csdn.net

HarmonyOS开发者社区

讨论HarmonyOS开发技术，专注于API与组件、DevEco Studio、测试、元服务和应用上架分发等。

更多推荐

云闪付联合HarmonyOS SDK打造更便捷安全的支付体验

# 总结云闪付与HarmonyOS SDK的联合，不仅带来了极致的支付便捷性——用户无需切换应用即可在多设备间完成支付，更通过硬件级安全、分布式身份和生物识别，构筑了坚固的安全防线。云闪付作为中国银联旗下的一站式支付平台，近期与华为HarmonyOS SDK深度整合，通过原生能力开放、分布式架构和全场景协同，打造了更流畅、更安全的支付体验。本文将从实战角度，通过代码演示，揭秘云闪付如何利用Harm

HarmonyOS开发者社区

AI外卖健康评分：HarmonyOS 原生AI应用开发实战——从对齐到评估的全流程技术解析

本文详细介绍了基于HarmonyOS原生框架开发的"AI外卖健康评分"应用的全流程开发实践。文章采用六阶段方法论（对齐、架构、原子化、审批、自动化执行、评估），从需求分析到架构设计，再到技术实现全过程。该应用通过AI能力为用户提供外卖菜品健康评分、营养分析和改进建议，采用ArkUI+ArkTS技术栈，遵循严格的三层架构设计（表现层、业务逻辑层、数据模型层），并详细说明了HarmonyOS平台的开发

HarmonyOS开发者社区

鸿蒙7来了！HarmonyOS 7 花粉Beta版招募活动启动！

（1）升级花粉 Beta 版前，建议备份手机/平板的所有重要数据，QQ、微信、第三方软件单独迁移备份，并确认备份内容完整有效，避免升级后数据不兼容或其它意外情况导致数据丢失。（2）确保当前的手机/平板符合花粉 Beta 版尝鲜报名活动要求，即机型、基线版本与报名活动相符，具体招募要求请在升级尝鲜页面点击“了解更多”查看。HarmonyOS 7 花粉 Beta 版招募开始啦，视效更精致、体验更安心，

HarmonyOS开发者社区

所有评论(0)

查看更多评论

花开彼岸天~

@weixin_44540743

已为社区贡献95条内容

HarmonyOS应用《玄象》开发实战：SplashPage 全屏暗色背景与 Stack 层叠布局

花开彼岸天~

前言

一、SplashPage 完整源码

1.1 源码全貌

1.2 源码结构拆解

二、@State 状态变量

2.1 状态变量定义

2.2 @State 工作原理

2.3 状态变量的初始化时机

三、timer 与生命周期管理

3.1 timer 变量定义

3.2 aboutToAppear 中启动两个 timer

3.3 aboutToDisappear 中清理 timer

3.4 两个 timer 的差异

四、Stack 层叠布局

4.1 Stack 容器特性

4.2 SplashPage 的 Stack 结构

4.3 三层视觉关系图

4.4 Stack 的关键配置

五、Canvas 多实例管理

5.1 三个 CanvasRenderingContext2D 实例

5.2 共享 RenderingContextSettings

5.3 为什么使用多个 Context

5.4 Canvas onReady 时机

六、中央内容布局

6.1 Column 容器结构

6.2 嵌套 Column 的设计考量

6.3 字体属性详解

七、淡入动画机制

7.1 opacity 与 scale 双重动画

7.2 animation 关键参数

7.3 EaseOut 曲线的视觉感受

7.4 动画触发时机

八、Stack 布局的进阶技巧

8.1 使用 align 控制子元素位置

8.2 使用 position 精确定位

8.3 使用 zIndex 控制层级

九、SplashPage 的扩展方向

9.1 添加品牌 LOGO 图片

9.2 添加加载进度条

9.3 添加版本号

总结

所有评论(0)

温馨提示：您尚未绑定手机号

花开彼岸天~
