阅读时长：约 19 分钟　|　难度：★★★★★　|　篇章：第 8 篇 · 天文历法模块
对应源码：entry/src/main/ets/pages/astronomy/MoonPhasesPage.ets

前言

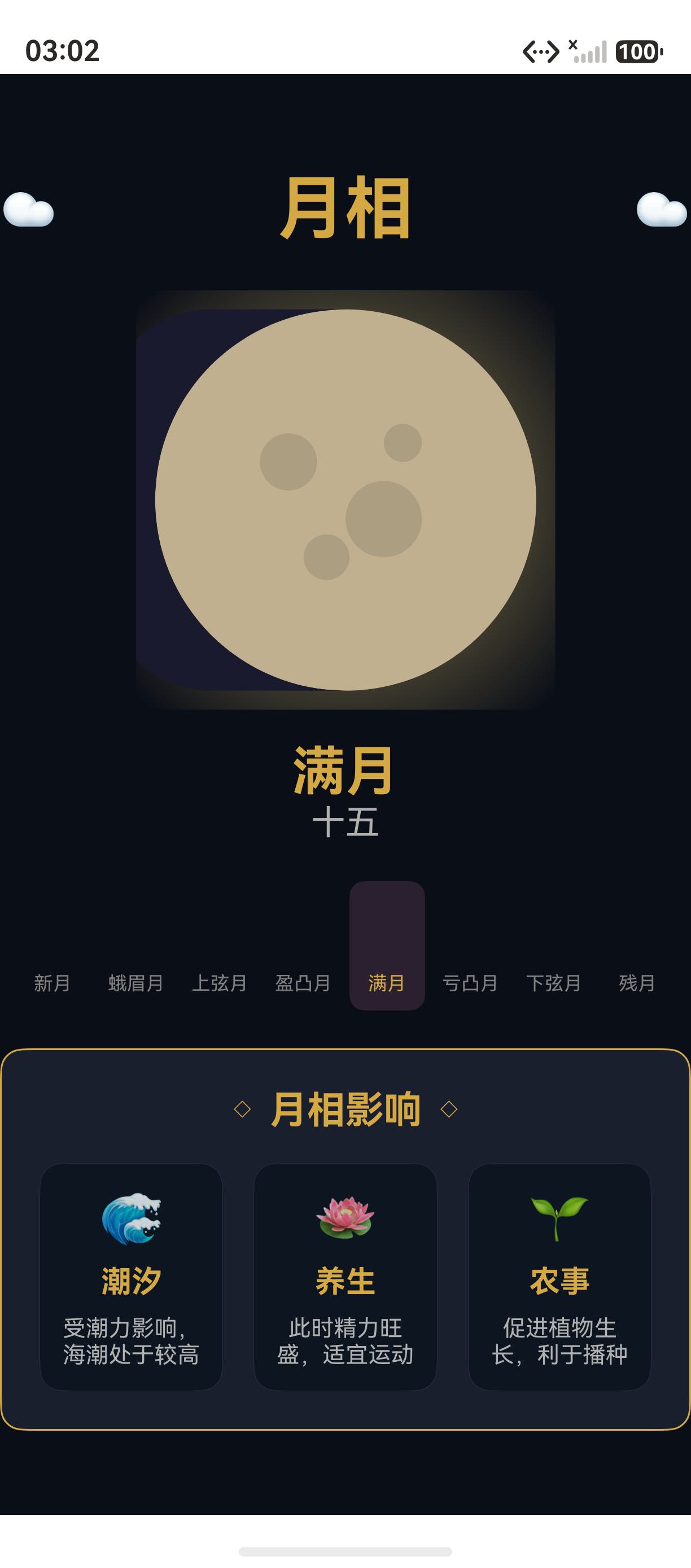

月相展示是玄象项目天文历法模块的视觉亮点。页面通过 Canvas 绘制 8 种月相（新月→满月→残月）的球面光照阴影，并通过进度条让用户选择查看不同月相。本篇将深入剖析玄象项目月相页的实现：从 MoonPhase 数据结构、Canvas 球面光照算法、arc 明暗界线绘制，到月相进度条交互。掌握这套月相绘制算法，您就能为任何 HarmonyOS 应用构建逼真的月相展示。

提示：玄象项目月相绘制采用"圆弧切割"算法模拟月球明暗界线。

一、月相数据

1.1 八种月相

private phases: MoonPhase[] = [
  { name: '新月', day: '初一' },
  { name: '蛾眉月', day: '初三' },
  { name: '上弦月', day: '初七' },
  { name: '盈凸月', day: '十二' },
  { name: '满月', day: '十五' },
  { name: '亏凸月', day: '十八' },
  { name: '下弦月', day: '廿二' },
  { name: '残月', day: '廿七' }
];

二、Canvas 月相绘制

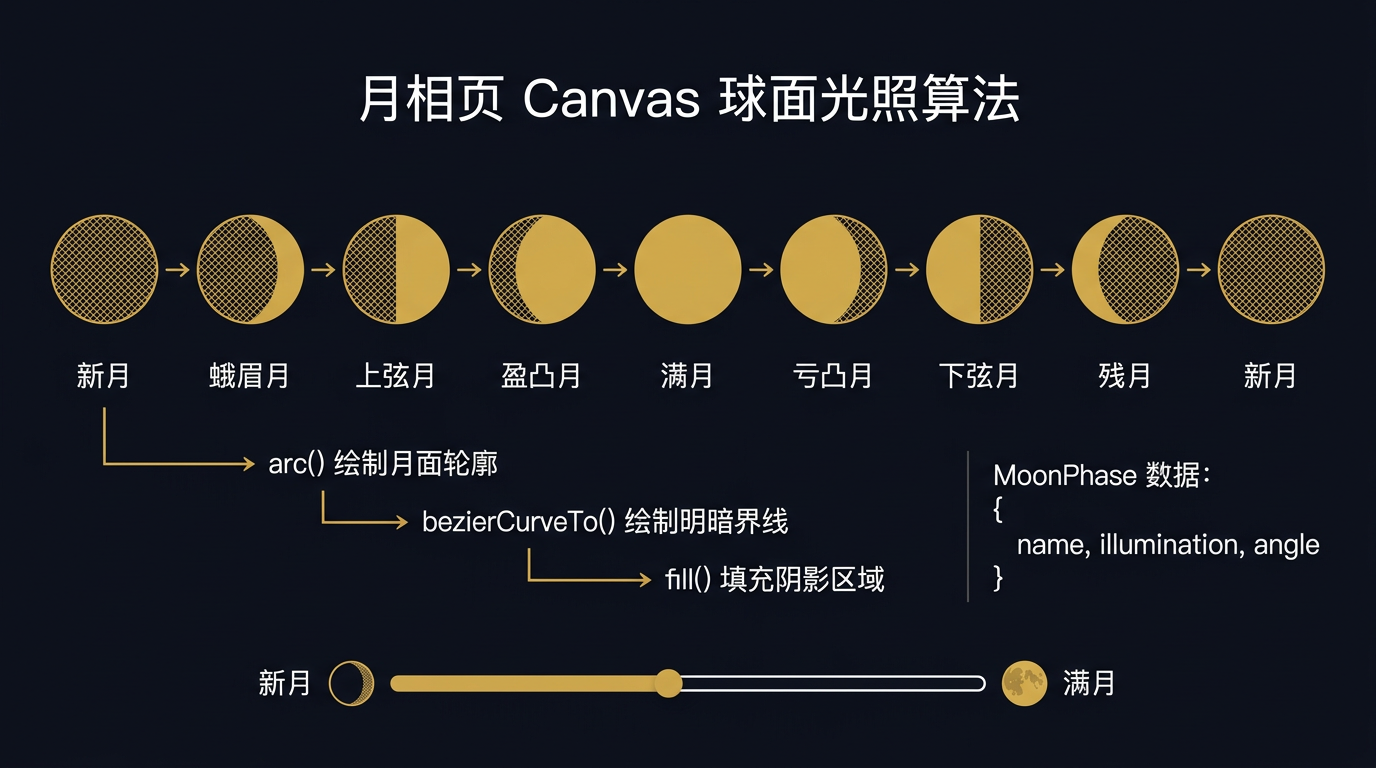

2.1 球面光照算法

private drawMoon(canvas: CanvasRenderingContext2D, w: number, h: number): void {
  const cx = w / 2, cy = h / 2;
  const r = Math.min(w, h) / 2 - 10;

  // 背景（暗面）
  canvas.fillStyle = '#1A1A2E';
  canvas.beginPath();
  canvas.arc(cx, cy, r, 0, Math.PI * 2);
  canvas.fill();

  // 亮面（根据月相计算明暗界线）
  const phase = this.currentPhase;
  canvas.fillStyle = '#F0D078';
  canvas.beginPath();

  if (phase === 0) { // 新月
    // 不绘制亮面
  } else if (phase === 4) { // 满月
    canvas.arc(cx, cy, r, 0, Math.PI * 2);
    canvas.fill();
  } else {
    // 半圆 + 椭圆弧
    const xOffset = r * (1 - phase / 4);
    canvas.arc(cx, cy, r, -Math.PI / 2, Math.PI / 2);
    canvas.ellipse(cx, cy, r, xOffset, 0, Math.PI / 2, -Math.PI / 2);
    canvas.fill();
  }
}

三、月相进度条

3.1 迷你月相

ForEach(this.phases, (phase: MoonPhase, index: number) => {
  Column({ space: 4 }) {
    Canvas(this.drawMiniMoon.bind(this, index))
      .width(36).height(36)
    Text(phase.name)
      .fontSize(10)
      .fontColor(index === this.currentPhase ? Colors.PRIMARY_GOLD : Colors.TEXT_DIM)
  }
})

四、月相页设计总结

4.1 页面结构

总结

本篇以玄象项目月相页为蓝本，深入剖析了 Canvas 月相绘制算法：从 MoonPhase 数据结构、Canvas 球面光照算法、arc 明暗界线绘制，到月相进度条交互。掌握这套月相绘制算法，您就能为任何 HarmonyOS 应用构建逼真的月相展示。
