前言

前面我们用 animation/animateTo 做了组件内动画——位置补间、缩放弹跳。但有种「跨页面」动画做不了：点击列表里的猫咪小图，跳到详情页大图，小图「飞」到大图位置平滑放大——这种「同一元素在两个页面间连续过渡」就是 Hero 共享元素动画。HarmonyOS 提供 bindElements + AnimationParams 机制实现。

本篇以「猫猫大作战」点击棋盘上的猫跳到详情页为预演场景，把 Hero 共享元素概念、bindElements 双页面绑定、AnimationParams 转场参数、与 transition 转场的差异四大要点讲透。

提示：本系列不讲 ArkTS 础语法与环境搭建，假设你已跟完第 1–56 篇。本篇是阶段三第七篇。

一、场景拆解：点击猫咪跳详情页

「猫猫大作战」当前猫咪只在棋盘内渲染（第 16、43 篇）。玩家想点击某只猫，跳到详情页显示该猫的等级/得分/位置——并且小图飞到大图位置平滑放大，视觉连贯。

跳转不用 Hero 是这样：

点击棋盘小猫（60×60）
  ↓ 瞬间切页面
详情页大猫（200×200）出现在屏幕中央

痛点：瞬间切页面，小图和大图视觉断裂，玩家感觉「弹窗」而非「飞过去」。

用 Hero 的效果：

点击棋盘小猫（60×60，位置 x=120,y=240）
  ↓ Hero 共享元素动画
小猫图从 (120,240,60×60) 平滑过渡到 (中央,200×200)
  ↓ 过渡完成
详情页大猫图（200×200）在中央

关键经验：Hero 共享元素 = 同一元素在两页面间连续过渡——小图「飞」到大图位置，视觉连贯不断裂。

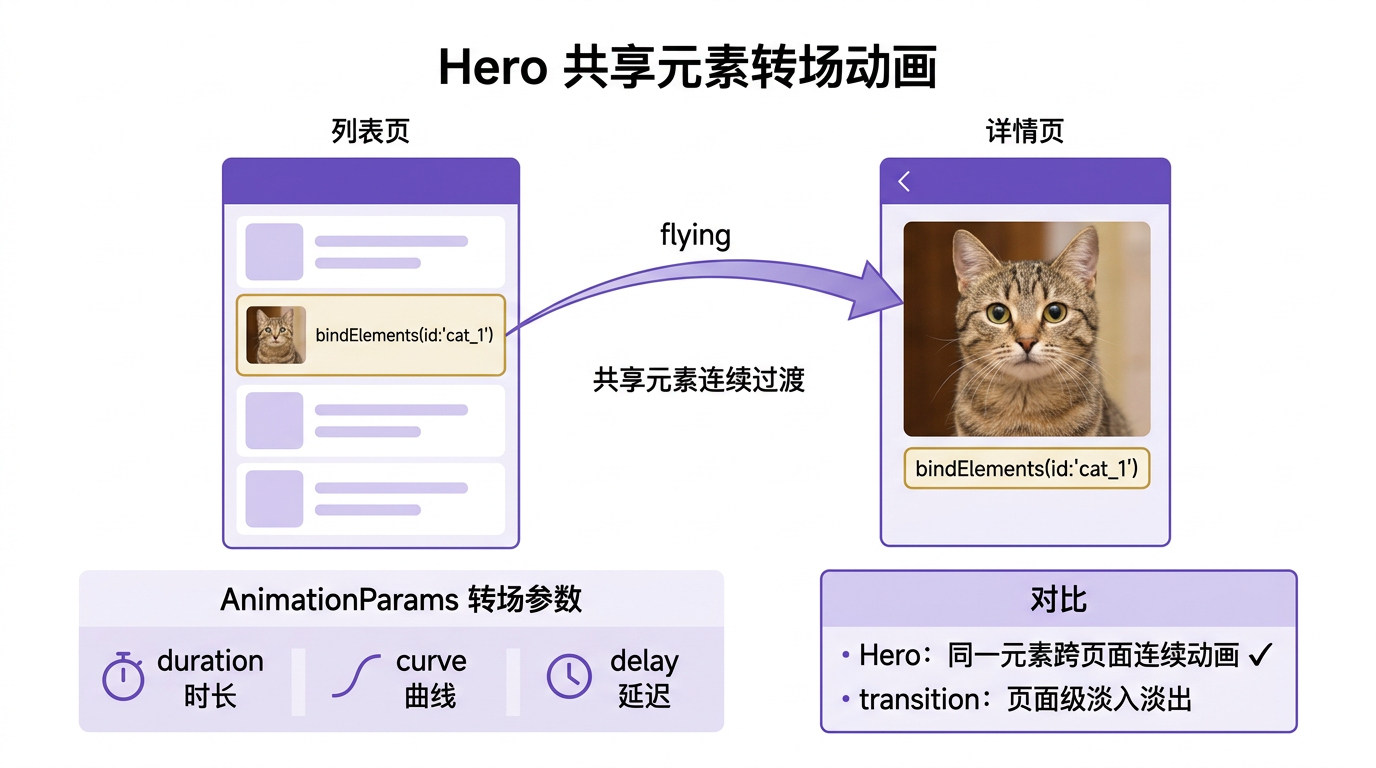

二、Hero 共享元素概念

2.1 什么是共享元素

「共享元素」是 Material Design 提出的概念：两个页面看起来「共享」了同一个 UI 元素——A 页面有个小图，B 页面有个大图，跳转时小图平滑过渡成大图，玩家感觉这个「图」是同一个，只是换了位置和大小。

2.2 HarmonyOS 的 Hero 实现

HarmonyOS 的 Hero 机制核心三步：

  1. A 页面源元素绑 bindElements，标记「我是 Hero 源」。
  2. B 页面目标元素绑同名 bindElements，标记「我是 Hero 目标」。
  3. 路由跳转时，ArkUI 检测到同名绑定，自动从源位置/大小补间到目标位置/大小。

2.3 与 transition 转场的区别

维度 Hero 共享元素 transition 转场
范围 单个元素跨页面 整个页面进/出
效果 小图飞到大图 页面淡入/滑动
绑定 bindElements 双页面同名 transition 装在页面
适合 列表→详情图跳转 页面路由切换

关键经验：Hero 管「单个元素跨页面」，transition 管「整页面进/出」——本系列第 58 篇会专讲 transition。两者常配合用：Hero 做关键元素过渡，transition 做页面整体淡入。

三、bindElements 双页面绑定

3.1 源页面绑定（棋盘小猫）

// 来源：entry/src/main/ets/pages/Index.ets  GameView() 棋盘
ForEach(this.cats, (cat: Cat) => {
  Column() {
    Text(CatConfig[cat.level].emoji).fontSize(CatConfig[cat.level].size * 0.5)
  }
  .width(CatConfig[cat.level].size).height(CatConfig[cat.level].size)
  .borderRadius(CatConfig[cat.level].size / 2)
  .backgroundColor(CatConfig[cat.level].color)
  .position({ x: cat.x * 60, y: cat.y * 60 })
  // ← Hero 源绑定：cat.id 唯一标识
  .bindElements(`cat_${cat.id}`, this.heroAnimation)
  .onClick(() => {
    // 跳详情页，传 cat.id
    this.navigateToDetail(cat.id);
  })
}, (cat: Cat) => cat.id)

3.2 目标页面绑定（详情页大猫）

// 来源：entry/src/main/ets/pages/CatDetailPage.ets
@Component
export struct CatDetailPage {
  @Prop catId: string;
  @State cat: Cat | null = null;

  aboutToAppear() {
    this.cat = this.loadCat(this.catId);
  }

  build() {
    Column() {
      // 大猫图：Hero 目标绑定，同名 cat_${catId}
      Column() {
        Text(CatConfig[this.cat.level].emoji).fontSize(100)
      }
      .width(200).height(200)
      .borderRadius(100)
      .backgroundColor(CatConfig[this.cat.level].color)
      .bindElements(`cat_${this.catId}`, this.heroAnimation)   // ← 同名绑定
      /* ... 详情信息 ... */
    }
  }
}

3.3 bindElements 参数

.bindElements(key: string, animation: AnimationParams)
参数 含义
key 共享元素唯一键，源和目标必须同名
animation AnimationParams 转场动画参数

关键经验：bindElements 的 key 源和目标必须同名——ArkUI 靠同名匹配，拼错就断裂为瞬切。

四、AnimationParams 转场参数

4.1 定义动画参数

import { AnimationParams, Curve } from '@kit.ArkUI';

private heroAnimation: AnimationParams = {
  duration: 400,
  curve: Curve.EaseInOut,
  onFinish: () => { console.info('Hero 过渡完成'); }
};

4.2 参数字段

字段 含义 推荐值
duration 过渡时长 300–500ms
curve 缓动曲线 EaseInOut
delay 延迟开始 0
onFinish 完成回调 可选

实战经验：Hero duration 300–500ms 最佳——太短像瞬切，太长拖沓。

4.3 共用 AnimationParams

// 多个共享元素用同一套动画参数
private heroAnimation: AnimationParams = { duration: 400, curve: Curve.EaseInOut };

// 源页面
.bindElements(`cat_${cat.id}`, this.heroAnimation)
.bindElements(`score_${cat.id}`, this.heroAnimation)   // 多个共享元素

// 目标页面
.bindElements(`cat_${this.catId}`, this.heroAnimation)
.bindElements(`score_${this.catId}`, this.heroAnimation)

五、实战：点击猫咪跳详情页

5.1 路由配置

新建 entry/src/main/resources/base/profile/router.json（或用现有的）：

{
  "router": {
    "catDetail": {
      "path": "catDetail",
      "component": "CatDetailPage"
    }
  }
}

5.2 Index 源页面绑定

// 来源：entry/src/main/ets/pages/Index.ets（Hero 改造后）
import { AnimationParams, Curve } from '@kit.ArkUI';
import { router } from '@kit.ArkUI';

@Entry
@Component
struct Index {
  @State gameState: GameState = GameState.IDLE;
  @State cats: Cat[] = [];
  /* ... 其他 state */

  // Hero 动画参数（本篇重点）
  private heroAnimation: AnimationParams = {
    duration: 400,
    curve: Curve.EaseInOut,
    onFinish: () => { console.info('Hero 过渡完成'); }
  };

  private gameEngine: GameEngine = new GameEngine();
  private readonly cols: number[] = [0, 1, 2, 3, 4];

  /* startGame / pauseGame / resumeGame / endGame / handleColumnClick / clearTimers / formatTime / aboutToDisappear 筑略 */

  // 跳详情页
  navigateToDetail(catId: string) {
    router.pushUrl({
      url: 'catDetail',
      params: { catId: catId }
    });
  }

  @Builder
  GameView() {
    Column() {
      this.GameHUD()
      Column() {
        Row() { /* 预告区 */ }
        Stack() {
          /* 棋盘背景 */
          ForEach(this.cats, (cat: Cat) => {
            Column() {
              Text(CatConfig[cat.level].emoji).fontSize(CatConfig[cat.level].size * 0.5)
            }
            .width(CatConfig[cat.level].size).height(CatConfig[cat.level].size)
            .borderRadius(CatConfig[cat.level].size / 2)
            .backgroundColor(CatConfig[cat.level].color)
            .justifyContent(FlexAlign.Center)
            .position({
              x: cat.x * 60 + (60 - CatConfig[cat.level].size) / 2,
              y: cat.y * 60 + (60 - CatConfig[cat.level].size) / 2
            })
            .animation({ duration: 100, curve: Curve.Linear })
            // ← Hero 源绑定（本篇重点）
            .bindElements(`cat_${cat.id}`, this.heroAnimation)
            .onClick(() => {
              this.navigateToDetail(cat.id);    // 跳详情页
            })
          }, (cat: Cat) => cat.id)

          /* 列点击层 */
        }
        .width(GameConfig.BOARD_WIDTH * GameConfig.CELL_SIZE)
        .height(GameConfig.BOARD_HEIGHT * GameConfig.CELL_SIZE)
        .borderRadius(12).clip(true).backgroundColor('#D6EEF5')
      }.alignItems(HorizontalAlign.Center)

      Spacer()
      Row() { /* 底部控制栏 */ }
        .width('100%').padding({ left: 24, right: 24, bottom: 24, top: 12 })
    }
    .width('100%').height('100%')
    .linearGradient({
      direction: GradientDirection.Bottom,
      colors: [['#E8F4F8', 0.0], ['#D6EEF5', 0.5], ['#C9E8F2', 1.0]]
    })
    .alignItems(HorizontalAlign.Center)
  }

  /* GameHUD / MainMenuView / PauseOverlay / GameOverOverlay / StatItem 筑略 */
}

5.3 CatDetailPage 目标页面

新建 entry/src/main/ets/pages/CatDetailPage.ets：

import { AnimationParams, Curve } from '@kit.ArkUI';
import { router } from '@kit.ArkUI';
import { Cat, CatConfig, CatLevel } from '../components/GameTypes';

@Component
export struct CatDetailPage {
  @Prop catId: string;
  @State cat: Cat | null = null;

  // Hero 动画参数（与源页面一致）
  private heroAnimation: AnimationParams = {
    duration: 400,
    curve: Curve.EaseInOut,
    onFinish: () => { console.info('Hero 过渡完成'); }
  };

  aboutToAppear() {
    // 加载猫咪数据（简化：从参数恢复）
    const params = router.getParams() as Record<string, string>;
    this.catId = params.catId;
    this.cat = this.loadCat(this.catId);
  }

  loadCat(catId: string): Cat {
    // 简化：模拟加载
    return {
      id: catId,
      level: 2,
      x: 1,
      y: 3,
      falling: false
    } as Cat;
  }

  build() {
    Column() {
      // 返回按钮
      Row() {
        Text('← 返回')
          .fontSize(16).fontColor('#3498DB')
          .onClick(() => { router.back(); })
      }
      .width('100%').height(56).padding({ left: 16 })

      // 大猫图：Hero 目标绑定（本篇重点）
      Column() {
        Text(CatConfig[this.cat.level].emoji).fontSize(100)
      }
      .width(200).height(200)
      .borderRadius(100)
      .backgroundColor(CatConfig[this.cat.level].color)
      .justifyContent(FlexAlign.Center)
      .shadow({ radius: 20, color: 'rgba(0,0,0,0.3)', offsetY: 10 })
      .bindElements(`cat_${this.catId}`, this.heroAnimation)   // ← 同名绑定
      .margin({ top: 40, bottom: 40 })

      // 详情信息
      Column() {
        Text(`ID: ${this.cat.id}`).fontSize(16).fontColor('#2C3E50').margin({ bottom: 8 })
        Text(`等级: ${CatLevel[this.cat.level]}`).fontSize(16).fontColor('#2C3E50').margin({ bottom: 8 })
        Text(`位置: 第 ${this.cat.x + 1} 列, 第 ${this.cat.y + 1} 行`)
          .fontSize(16).fontColor('#2C3E50').margin({ bottom: 8 })
        Text(`下落状态: ${this.cat.falling ? '下落中' : '已停'}`)
          .fontSize(16).fontColor('#7F8C8D')
      }
      .alignItems(HorizontalAlign.Start)
      .padding({ left: 32, right: 32 })

      Spacer()

      // 操作按钮
      Row() {
        Button('关闭').onClick(() => { router.back(); })
          .width(120).height(44)
          .fontSize(16).fontColor('#FFFFFF').backgroundColor('#95A5A6')
          .borderRadius(22)
      }
      .padding({ bottom: 32 })
    }
    .width('100%').height('100%')
    .backgroundColor('#FFFFFF')
  }
}

5.4 触发流程

  1. 玩家点击棋盘上的小猫（60×60，位置 x=120,y=240）。
  2. navigateToDetail(cat.id) 调 router.pushUrl 跳详情页。
  3. ArkUI 检测到源页面 bindElements('cat_cat_0', ...) 和目标页面 bindElements('cat_cat_0', ...) 同名。
  4. Hero 动画触发：小猫图从 (120,240,60×60) 用 400ms EaseInOut 补间到 (中央,200×200)。
  5. 过渡完成，详情页大猫图在中央稳定显示。
  6. 玩家点「返回」，router.back 反向 Hero 动画（大图飞回小图位置）。

六、多个共享元素

6.1 同时绑定多个

// 源页面：猫咪小图 + 等级标签都做共享元素
ForEach(this.cats, (cat: Cat) => {
  Column() { /* 猫咪图 */ }
    .bindElements(`cat_${cat.id}`, this.heroAnimation)       // 共享 1：图

  Text(`Lv.${cat.level}`)
    .bindElements(`level_${cat.id}`, this.heroAnimation)     // 共享 2：标签
}, (cat: Cat) => cat.id)

// 目标页面：大猫图 + 大等级标签
Column() { /* 大猫图 */ }
  .bindElements(`cat_${this.catId}`, this.heroAnimation)     // 同名

Text(`Lv.${this.cat.level}`).fontSize(40)
  .bindElements(`level_${this.catId}`, this.heroAnimation)   // 同名

关键经验：多个共享元素用不同 key 同前缀——cat_xxx 和 level_xxx，跳转时各自独立补间。

6.2 多元素协调动画

多个共享元素用同一 AnimationParams，同时过渡时长一致，视觉协调。

七、踩坑提示

7.1 源和目标 key 不一致

// ❌ 错误：源 key 是 cat_0，目标 key 是 cat_1，不匹配，瞬切无 Hero
.bindElements(`cat_${cat.id}`, ...)     // 源：cat_0
.bindElements(`cat_${this.catId + 1}`, ...)   // 目标：cat_1（错）

// ✅ 正确：key 完全一致
.bindElements(`cat_${cat.id}`, ...)
.bindElements(`cat_${this.catId}`, ...)       // 同名

7.2 忘在目标页面绑 bindElements

// ❌ 错误：源绑了，目标没绑，跳转瞬切无 Hero
// 源
.bindElements(`cat_${cat.id}`, ...)
// 目标忘绑

// ✅ 正确：源和目标都绑同名
.bindElements(`cat_${cat.id}`, ...)     // 源
.bindElements(`cat_${this.catId}`, ...) // 目标

7.3 AnimationParams 源目标不一致

// ⚠️ 源和目标 AnimationParams duration 不同，可能导致过渡不同步
// 源：duration 400
// 目标：duration 300
// 建议保持一致

// ✅ 正确：共用同一套参数
private heroAnimation: AnimationParams = { duration: 400, curve: Curve.EaseInOut };
// 源和目标都用 this.heroAnimation

7.4 bindElements 绑在不可过渡的属性

// ❌ 错误：绑在文本内容变化上，Hero 不补间文本
Text(this.cat.id)
  .bindElements(`cat_${this.cat.id}`, ...)
// 文本内容不可补间

// ✅ 正确：绑在可视元素上（图、背景、尺寸）
Column() { Text(emoji) }
  .bindElements(`cat_${this.cat.id}`, ...)

7.5 忘路由跳转

// ❌ 错误：绑了 bindElements 但没调 router.pushUrl，Hero 不触发
.bindElements(`cat_${cat.id}`, ...)
.onClick(() => { /* 忘了 router.pushUrl */ })

// ✅ 正确：跳转时 Hero 自动触发
.onClick(() => { this.navigateToDetail(cat.id); })

八、调试技巧

  1. console.info 在 onFinish：追 Hero 过渡完成时机。
  2. 瞬切无 Hero 排查：检查源和目标 key 是否同名；检查是否都绑了 bindElements；检查是否调了路由跳转。
  3. 过渡不流畅排查：检查 AnimationParams duration/curve；检查源和目标参数是否一致。
  4. DevEco Animation Inspector：查看 Hero 过渡过程。

九、性能与最佳实践

  1. 源和目标 bindElements key 必须同名——ArkUI 靠同名匹配，拼错瞬切。
  2. 源和目标 AnimationParams 保持一致——duration/curve 不同会不同步。
  3. duration 300–500ms 最佳——太短像瞬切，太长拖沓。
  4. 多个共享元素用不同 key——cat_xxx、level_xxx，各自独立补间。
  5. Hero 管「单个元素跨页面」，transition 管「整页面进/出」——常配合用。
  6. 绑在可视元素上——图、背景、尺寸可补间，文本内容不可。

十、阶段三进度（51–57）

本篇是阶段三「交互与动画」第 7 篇：

篇 主题 核心要点
51 onTouch 手势三阶段
52 onHover 悬停反馈
53 onKeyEvent 键盘/遥控按键
54 bindContextMenu 上下文菜单
55 animateTo 显式动画触发
56 animation 隐式补间
57（本篇） Hero 共享元素跨页面连续动画

接下来第 58–60 篇会覆盖：transition 转场、Spring 弹性物理、Hero Style Player。

总结

本篇我们从 Hero 共享元素切入，掌握了共享元素概念（同一元素跨页面连续过渡）、bindElements 双页面同名绑定、AnimationParams 转场参数（duration/curve）、**与 transition 转场的差异（单元素 vs 整页面）**四大要点，并给出了点击猫咪跳详情页的完整 Hero 改造代码。核心要点：bindElements 源目标同名；AnimationParams 保持一致；duration 300–500ms；Hero 管单元素 transition 管整页面。

下一篇我们将拆解 transition——转场路由进入/退出动画。
