前言

手势密码解锁是很多 App 的标配——比起输密码，在九宫格上画一个图案更快也更有仪式感。ArkUI 内置了 PatternLock 组件，开箱即用的九宫格手势识别，省去了自己实现触摸轨迹计算的麻烦。

这篇文章用 PatternLock 做一个带预设图案校验的锁屏页面，顺便讲讲这个组件的各种可配置属性。

效果预览

最终效果：

• 一个 3x3 的九宫格点阵
• 手指滑动绘制图案，轨迹实时显示
• 完成后自动校验是否匹配预设图案
• 支持"设置新图案"模式

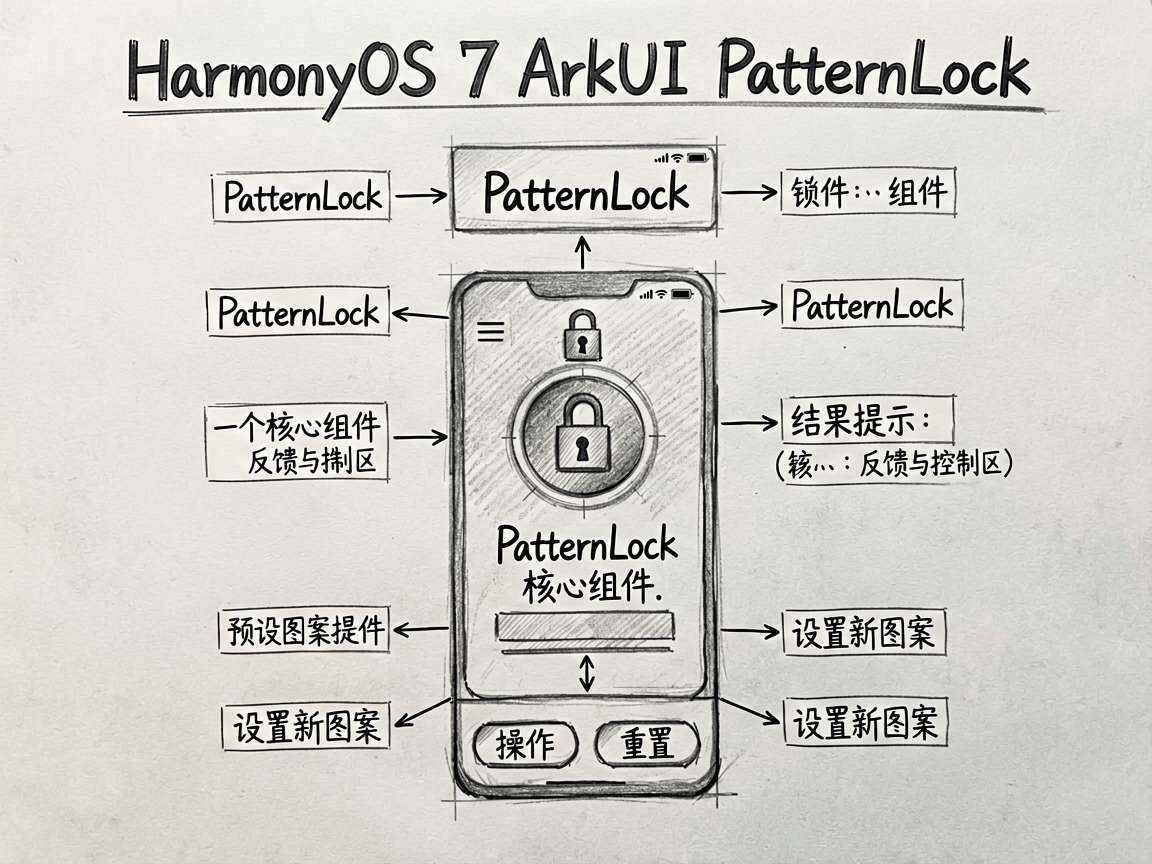

布局思路

页面结构比较清晰：

Column
├── 标题
├── PatternLock（核心组件）
├── 结果提示文本
├── 预设图案提示
└── 操作按钮（设置新图案 / 重置）

核心就是 PatternLock 组件，其他的都是辅助展示和操作。

逐步实现

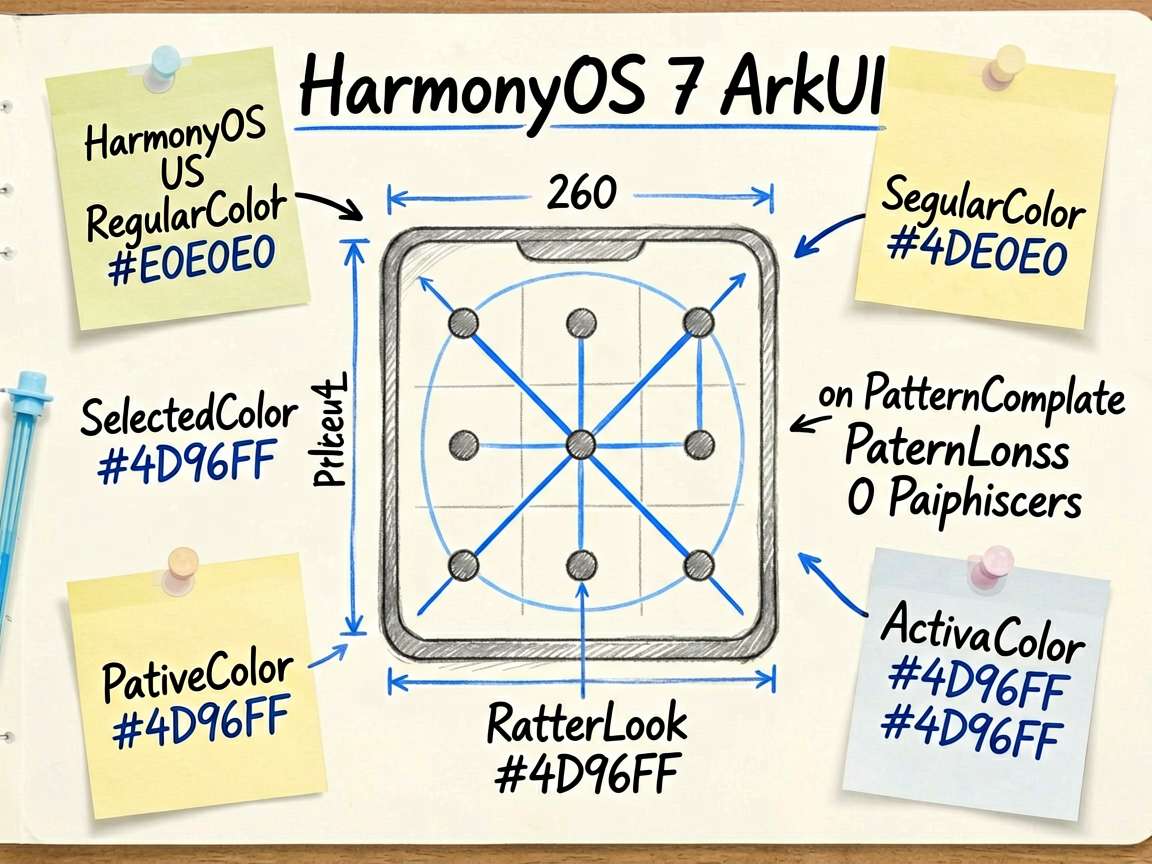

PatternLock 基础配置

PatternLock()
  .sideLength(260)              // 组件边长
  .regularColor('#E0E0E0')      // 未选中点的颜色
  .selectedColor('#4D96FF')     // 选中点的颜色
  .activeColor('#4D96FF')       // 正在触摸的点的颜色
  .pathColor('#4D96FF')         // 轨迹线的颜色

各属性的作用一目了然。sideLength 控制整个九宫格的大小，颜色属性让你可以自定义外观风格。

图案完成回调

最关键的是 onPatternComplete 回调——用户手指抬起时触发，参数是点的索引数组：

.onPatternComplete((input: number[]) => {
  // input 是用户经过的点的索引数组
  // 索引从 0 到 8，对应九宫格从左到右、从上到下
  // 0 1 2
  // 3 4 5
  // 6 7 8
})

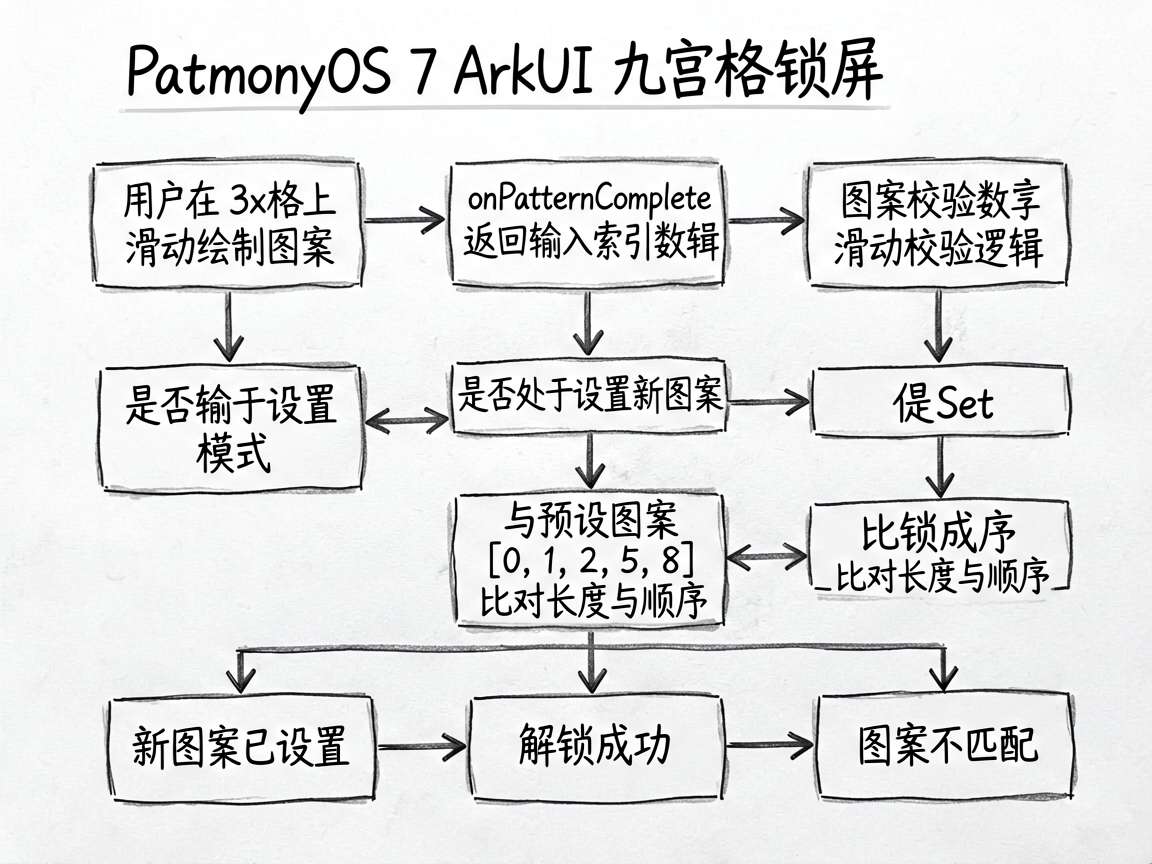

图案校验逻辑

预设一个 “Z字形” 图案 [0, 1, 2, 5, 8]，在回调中比对：

private savedPattern: number[] = [0, 1, 2, 5, 8]

.onPatternComplete((input: number[]) => {
  const match = input.length === this.savedPattern.length &&
    input.every((v, i) => v === this.savedPattern[i])

  if (this.isSet) {
    this.lockResult = '新图案已设置!'
    this.isSet = false
  } else if (match) {
    this.lockResult = '解锁成功! 图案正确'
  } else {
    this.lockResult = `输入图案: ${input.join('-')} (不匹配)`
  }
})

比较逻辑很简单：长度相同且每个位置的索引都一致就算匹配。

完整页面代码

@Entry
@Component
struct PatternLockPage {
  @State lockResult: string = '请绘制解锁图案'
  @State isSet: boolean = false
  private savedPattern: number[] = [0, 1, 2, 5, 8]

  build() {
    Column() {
      Scroll() {
        Column() {
          Text('PatternLock 图案锁')
            .fontSize(18).fontWeight(FontWeight.Bold).margin({ bottom: 8 })

          Column() {
            Text('手势图案解锁')
              .fontSize(14).fontWeight(FontWeight.Medium).margin({ bottom: 12 })

            Column() {
              PatternLock()
                .sideLength(260)
                .regularColor('#E0E0E0')
                .selectedColor('#4D96FF')
                .activeColor('#4D96FF')
                .pathColor('#4D96FF')
                .onPatternComplete((input: number[]) => {
                  const match = input.length === this.savedPattern.length &&
                    input.every((v, i) => v === this.savedPattern[i])
                  if (this.isSet) {
                    this.lockResult = '新图案已设置!'
                    this.isSet = false
                  } else if (match) {
                    this.lockResult = '解锁成功! 图案正确'
                  } else {
                    this.lockResult = `输入图案: ${input.join('-')} (不匹配)`
                  }
                })
            }
            .width('100%').alignItems(HorizontalAlign.Center)

            Text(this.lockResult)
              .fontSize(14).fontColor('#4D96FF')
              .fontWeight(FontWeight.Medium).margin({ top: 12 })

            Text('预设图案: 0-1-2-5-8 (Z字形)')
              .fontSize(11).fontColor('#666666').margin({ top: 4 })

            Row({ space: 8 }) {
              Button('设置新图案').onClick(() => {
                this.isSet = true
                this.lockResult = '请绘制新解锁图案'
              })
              Button('重置').onClick(() => {
                this.lockResult = '请绘制解锁图案'
                this.isSet = false
              })
            }
            .width('100%').justifyContent(FlexAlign.SpaceEvenly)
            .margin({ top: 12 })
          }
          .width('100%').backgroundColor('#FFFFFF').borderRadius(12).padding(16)
        }
        .width('100%')
      }
      .layoutWeight(1)
    }
    .width('100%').height('100%').backgroundColor('#F5F6FA').padding(16)
  }
}

踩坑记录

坑1：九宫格索引顺序

九宫格的索引是：

0  1  2
3  4  5
6  7  8

从左到右、从上到下。一开始容易搞混，建议先画个草图。

坑2：图案太简单不安全

如果用户只画了两个点（如 0-1），这种"图案"太容易被猜到。可以在 onPatternComplete 中加一个最少点数校验：

if (input.length < 4) {
  this.lockResult = '图案至少需要连接 4 个点'
  return
}

坑3：设置新图案需要二次确认

实际应用中，设置新图案通常需要用户画两次确认一致。这个案例简化了流程，只画一次就设置成功。

写在最后

PatternLock 组件把九宫格手势识别这件事封装得很到位——不用自己处理触摸事件、轨迹计算、碰撞检测。做锁屏、手势密码、手势验证这些需求时，它是一个省心又好用的选择。
