第20章 HarmonyOs开发图解之二维码

HarmonyOS 学习系统 | 阶段三：高级深耕期

学习目标

序号	能力
1	能够使用 VisionManager 生成二维码/条形码
2	能够使用 IBarcodeDetector 识别图片中的二维码
3	理解 AI 引擎的统一接入流程（init -> detect -> release）

核心图解

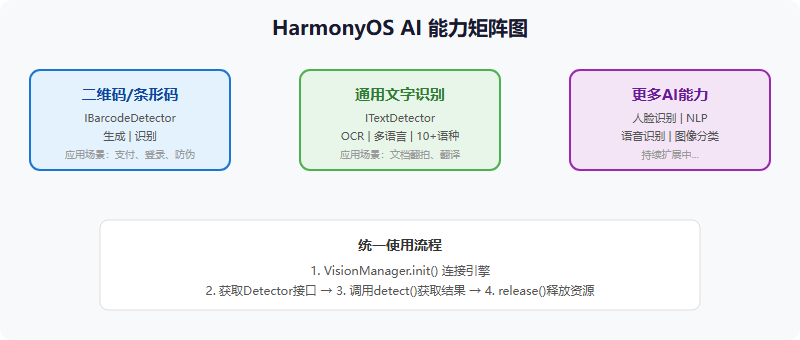

HarmonyOS AI 能力矩阵图

内容讲解

20.1 二维码概述

二维码（QR Code，Quick Response Code）是一种高密度的二维条码，能在横向和纵向两个方向上存储信息。相比一维码（条形码），信息密度大幅提升。HarmonyOS 通过 AI 引擎的 IBarcodeDetector 接口提供二维码/条形码的生成和识别能力。

生活化类比：二维码就像"商品条码的升级版"

一维码（条形码）就像一条单行道，只能从左到右记录信息；二维码就像一个停车场，横竖两个方向都能停车，信息密度大幅提升。QR 码最多能存约 2953 个字符（Java 语言），相当于把一小段文章"压缩"进一个方块图案里。

20.2 二维码生成

所有 AI 能力都遵循统一的接入流程：VisionManager.init() -> 获取 Detector -> detect() -> release()。

// Step 1: 连接 AI 能力引擎
VisionManager.init(context, new ConnectionCallback() {
    @Override
    public void onServiceConnect() {
        // 引擎连接成功，执行生成操作
        generateQRCode();
    }
    @Override
    public void onServiceDisconnect() {
        HiLog.info(TAG, "AI引擎断开连接");
    }
});

// Step 2: 生成二维码
private void generateQRCode() {
    IBarcodeDetector barcodeDetector = VisionManager.getBarcodeDetector(context);
    int width = 300, height = 300;
    byte[] bitmapOutput = new byte[width * height * 4]; // ARGB_8888 格式

    // detect 方法用于生成二维码
    int result = barcodeDetector.detect("https://harmonyos.com",
        bitmapOutput, width, height);
    if (result == 0) {
        // 生成成功，将 bitmapOutput 转为 PixelMap 显示
        PixelMap pixelMap = PixelMap.create(bitmapOutput, width, height,
            PixelFormat.ARGB_8888);
        image.setPixelMap(pixelMap);
    }

    // Step 3: 释放资源
    barcodeDetector.release();
}

20.3 二维码识别

// 从 PixelMap 中识别二维码
IBarcodeDetector barcodeDetector = VisionManager.getBarcodeDetector(context);
VisionImage image = VisionImage.fromPixelMap(pixelMap);

Barcode barcode = new Barcode();
int result = barcodeDetector.detect(image, barcode, new VisionCallback<Barcode>() {
    @Override
    public void onResult(Barcode barcode) {
        String value = barcode.getValue(); // 获取二维码内容
        HiLog.info(TAG, "识别结果: " + value);
    }
    @Override
    public void onError(int errorCode, String errorMessage) {
        HiLog.error(TAG, "识别失败: " + errorMessage);
    }
});

barcodeDetector.release();

20.4 约束与限制

Java 语言字符串长度不超过 2953 字符，JS 不超过 256 字符
图片宽度不超过 1920px，高度不超过 1680px
建议使用正方形尺寸，矩形会在周围留白
支持的条码格式：QR Code、EAN-13、EAN-8、Code 128、Code 39 等

代码速查卡

API	功能	示例
`VisionManager.init(ctx, cb)`	初始化 AI 引擎	`VisionManager.init(context, callback)`
`getBarcodeDetector(ctx)`	获取条码检测器	`VisionManager.getBarcodeDetector(context)`
`detect(text, output, w, h)`	生成二维码	`detector.detect("https://...", output, 300, 300)`
`detect(image, barcode, cb)`	识别二维码	`detector.detect(image, barcode, callback)`
`barcode.getValue()`	获取识别结果文本	`barcode.getValue()`
`barcodeDetector.release()`	释放检测器资源	`barcodeDetector.release()`
`VisionManager.destroy()`	销毁 AI 引擎	`VisionManager.destroy()`

与 Android/iOS 对比

特性	HarmonyOS	Android	iOS
二维码生成	IBarcodeDetector (AI 引擎)	ZXing 库 / Google ML Kit	CoreImage (CIFilter)
二维码识别	IBarcodeDetector	Google ML Kit / ZXing	AVFoundation (AVCaptureMetaDataOutput)
条码支持	QR/EAN/Code128 等	取决于库	AVFoundation 内置
引擎接入	VisionManager 统一入口	各库独立接入	各框架独立接入

⚠️ 踩坑回忆录

二维码生成成功但扫不出来

我把二维码做成了一张很小的图片（100x100），结果扫描识别率极低，经常扫不出来。后来才知道，二维码的有效信息区域太小会导致扫码失败。建议尺寸至少 200x200 以上，300x300 最佳。

还有一个细节：如果二维码是矩形而非正方形，会在信息周围留白，看起来就像缺了一块。所以要生成标准的正方形二维码。另外，VisionManager.init() 是异步操作，必须在 onServiceConnect 回调之后才能调用 detect()，如果引擎还没连上就调 detect，会返回错误码。

必做实操任务

序号	任务	难度
1	实现输入文本生成二维码并显示	中
2	实现从相册选取图片识别二维码内容	中
3	实现相机实时扫码功能（结合第 15 章相机能力）	高
4	实现不同尺寸二维码的生成，测试最佳识别尺寸	低
5	实现一个完整的扫码 App（生成 + 识别 + 历史记录）	高
