HarmonyOS 应用开发《掌上英语》第93篇：相机模式切换过程中的基础动效

拥抱太阳的月亮405

13人浏览 · 2026-08-04 17:55:25

拥抱太阳的月亮405 · 2026-08-04 17:55:25 发布

相机基础动效(ArkTS)

在使用相机过程中，当遇到相机模式切换、前后置镜头切换等场景时，会不可避免地出现预览流替换。为优化用户体验，可合理使用动效过渡。本文主要介绍如何使用预览流截图，并通过ArkUI提供的animateToImmediately接口触发显式动画功能，实现下方三种核心场景动效。

模式切换动效，使用预览流截图做模糊动效过渡。

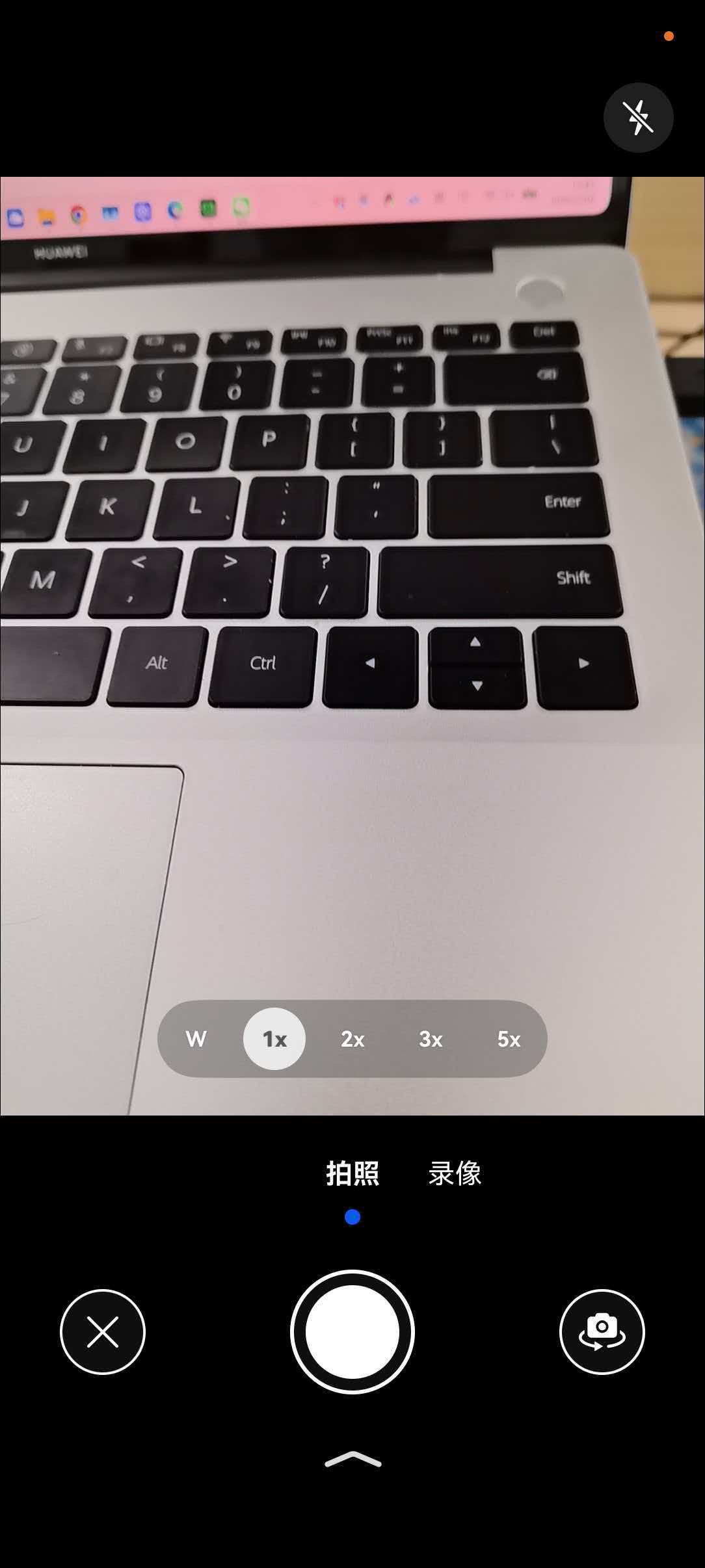

图片为从录像模式切换为拍照模式的效果。
前后置切换动效，使用预览流截图做翻转模糊动效过渡。

图片为从前置相机切换为后置相机的效果。
拍照闪黑动效，使用闪黑组件覆盖预览流实现闪黑动效过渡。

图片为点击完成拍摄的效果。

闪黑动效

使用组件覆盖的形式实现闪黑效果。

以下步骤中的示例代码均为自定义组件（即被@Component修饰的组件）的内部方法或逻辑。

导入依赖，需要导入相机框架、图片、ArkUI相关领域依赖。

import { camera } from '@kit.CameraKit';
import { image } from '@kit.ImageKit';
import { curves } from '@kit.ArkUI';

构建闪黑组件。

此处定义一个闪黑组件，在拍照闪黑及前后置切换时显示，用来遮挡XComponent组件。

属性定义：

@State isShowBlur: boolean = false;
@State isShowBlack: boolean = false;
@StorageLink('modeChange') @Watch('onModeChange') modeChangeFlag: number = 0;
@StorageLink('switchCamera') @Watch('onSwitchCamera') switchCameraFlag: number = 0;
@StorageLink('frameStart') @Watch('onFrameStart') frameStartFlag: number = 0;
@StorageLink('captureClick') @Watch('onCaptureClick') captureClickFlag: number = 0;
@StorageLink('surfaceShot') screenshotPixelMap: image.PixelMap | undefined = undefined; // 预览流截图。
@StorageLink('curPosition') curPosition: number = 0; // 当前镜头前后置状态。
@State shotImgBlur: number = 0;
@State shotImgOpacity: number = 1;
@State shotImgScale: ScaleOptions = { x: 1, y: 1 };
@State shotImgRotation: RotateOptions = { y: BlurAnimateUtil.ROTATE_AXIS, angle: BlurAnimateUtil.IMG_FLIP_ANGLE_0 }
@State flashBlackOpacity: number = 1;

闪黑组件的实现逻辑参考：

// 拍照闪黑及前后置切换时显示，用来遮挡XComponent组件。
if (this.isShowBlack) {
  Column()
    .key('black')
    .width(this.getUIContext().px2vp(Constants.X_COMPONENT_SURFACE_HEIGHT))
    .height(this.getUIContext().px2vp(Constants.X_COMPONENT_SURFACE_WIDTH))
    .backgroundColor(Color.Black)
    .opacity(this.flashBlackOpacity)
}

实现闪黑动效。

private flashBlackAnim() {
  Logger.info(TAG, 'flashBlackAnim E');
  this.flashBlackOpacity = 1;
  this.isShowBlack = true;
  animateToImmediately({
    curve: curves.interpolatingSpring(1, 1, 410, 38),
    delay: 50,
    onFinish: () => {
      this.isShowBlack = false;
      this.flashBlackOpacity = 1;
      Logger.info(TAG, 'flashBlackAnim X');
    }
  }, () => {
    this.flashBlackOpacity = 0;
  })
}

触发闪黑动效。

点击或触控拍照按钮，更新https://devpress.csdn.net/application-dev/ui/state-management/arkts-appstorage.md#storagelink @StorageLink绑定CaptureClick的值，触发onCaptureClick方法，动效开始播放。
```
onCaptureClick(): void {
  Logger.info(TAG, 'onCaptureClick');
  this.flashBlackAnim();
}
```

模糊动效

通过预览流截图，实现模糊动效，从而完成模式切换，或是前后置切换的动效。

以下除了步骤2，其他步骤中的示例代码均为自定义组件（即被@Component修饰的组件）的内部方法或逻辑。

导入依赖，需要导入相机框架、图片、ArkUI相关领域依赖。

import { camera } from '@kit.CameraKit';
import { image } from '@kit.ImageKit';
import { curves } from '@kit.ArkUI';

获取预览流截图。

预览流截图通过图形提供的image.createPixelMapFromSurface接口实现，surfaceId为当前预览流的surfaceId，size为当前预览流profile的宽高。创建截图工具类（ts文件），导入依赖，导出获取截图方法供页面使用，截图工具类实现参考：

export class BlurAnimateUtil {
  public static surfaceShot: image.PixelMap;
  // ...

  /**
   * 获取surface截图
   * @param surfaceId
   * @returns
   */
  public static async doSurfaceShot(surfaceId: string) {
    Logger.info(TAG, `doSurfaceShot surfaceId:${surfaceId}.`);
    if ('' === surfaceId) {
      Logger.error(TAG, 'surface not ready!');
      return;
    }
    try {
      if (this.surfaceShot) {
        await this.surfaceShot.release();
      }
      this.surfaceShot = await image.createPixelMapFromSurface(surfaceId, {
        size: { width: Constants.X_COMPONENT_SURFACE_WIDTH, height: Constants.X_COMPONENT_SURFACE_HEIGHT }, // 取预览流profile的宽高。
        x: 0,
        y: 0
      });
      let imageInfo: image.ImageInfo = await this.surfaceShot.getImageInfo();
      Logger.info('doSurfaceShot surfaceShot:' + JSON.stringify(imageInfo.size));
    } catch (err) {
      Logger.error(JSON.stringify(err))
    }
  }

  public static getSurfaceShot() {
    return this.surfaceShot;
  }
}

构建截图组件。

此处定义一个截图组件，置于预览流XComponent组件之上，用来遮挡XComponent组件。

属性定义：

@State isShowBlur: boolean = false;
@State isShowBlack: boolean = false;
@StorageLink('modeChange') @Watch('onModeChange') modeChangeFlag: number = 0;
@StorageLink('switchCamera') @Watch('onSwitchCamera') switchCameraFlag: number = 0;
@StorageLink('frameStart') @Watch('onFrameStart') frameStartFlag: number = 0;
@StorageLink('captureClick') @Watch('onCaptureClick') captureClickFlag: number = 0;
@StorageLink('surfaceShot') screenshotPixelMap: image.PixelMap | undefined = undefined; // 预览流截图。
@StorageLink('curPosition') curPosition: number = 0; // 当前镜头前后置状态。
@State shotImgBlur: number = 0;
@State shotImgOpacity: number = 1;
@State shotImgScale: ScaleOptions = { x: 1, y: 1 };
@State shotImgRotation: RotateOptions = { y: BlurAnimateUtil.ROTATE_AXIS, angle: BlurAnimateUtil.IMG_FLIP_ANGLE_0 }
@State flashBlackOpacity: number = 1;

截图组件的实现参考：

if (this.isShowBlur) {
  Column() {
    Image(this.screenshotPixelMap)
      .blur(this.shotImgBlur)
      .opacity(this.shotImgOpacity)
      .rotate(this.shotImgRotation)// ArkUI提供的旋转，用于组件沿指定坐标系进行旋转。
      .scale(this.shotImgScale)
      .width(this.getUIContext().px2vp(Constants.X_COMPONENT_SURFACE_HEIGHT))
      .height(this.getUIContext().px2vp(Constants.X_COMPONENT_SURFACE_WIDTH))
      .syncLoad(true)
  }
  .width(this.getUIContext().px2vp(Constants.X_COMPONENT_SURFACE_HEIGHT))
  .height(this.getUIContext().px2vp(Constants.X_COMPONENT_SURFACE_WIDTH))
}

（按实际情况选择）实现模糊出现动效。

模式切换动效分两段实现，模糊出现动效和模糊消失动效。

模糊出现动效：用户点击或触控事件触发预览流截图，显示截图组件，截图清晰到模糊，覆盖旧预览流。

注意：

由于图形提供的image.createPixelMapFromSurface接口是通过截取surface内容获取PixelMap，其内容和XComponent组件绘制逻辑不同，需要根据前后置镜头做不同的图片内容旋转补偿和组件旋转补偿。

private async showBlurAnim() {
  Logger.info(TAG, 'showBlurAnim E');
  // 获取已完成的surface截图。
  let shotPixel = BlurAnimateUtil.getSurfaceShot();
  // 后置。
  if (this.curPosition === 0) {
    Logger.info(TAG, 'showBlurAnim BACK');
    // 直板机后置截图旋转补偿90°。
    await shotPixel.rotate(BlurAnimateUtil.IMG_ROTATE_ANGLE_90);
    // 直板机后置截图初始翻转0°。
    this.shotImgRotation = { y: BlurAnimateUtil.ROTATE_AXIS, angle: BlurAnimateUtil.IMG_FLIP_ANGLE_0 };
  } else {
    Logger.info(TAG, 'showBlurAnim FRONT');
    // 直板机前置截图旋转补偿270°。
    await shotPixel.rotate(BlurAnimateUtil.IMG_ROTATE_ANGLE_270);
    // 直板机前置截图镜像补偿。
    this.shotImgRotation = { y: BlurAnimateUtil.ROTATE_AXIS, angle: BlurAnimateUtil.IMG_FLIP_ANGLE_180 };
  }
  this.screenshotPixelMap = shotPixel;
  // 初始化动效参数。
  this.shotImgBlur = 0; // 无模糊。
  this.shotImgOpacity = 1; // 不透明。
  // 触发页面渲染。
  this.isShowBlur = true;
  animateToImmediately(
    {
      duration: BlurAnimateUtil.SHOW_BLUR_DURATION,
      curve: Curve.Friction,
      onFinish: async () => {
        Logger.info(TAG, 'showBlurAnim X');
      }
    },
    () => {
      // 截图模糊度变化动效。
      this.shotImgBlur = BlurAnimateUtil.ANIM_MODE_SWITCH_BLUR;
    }
  );
}

实现模糊消失动效。

模糊消失动效：由新模式预览流首帧回调on('frameStart')触发，截图组件模糊到清晰，显示新预览流。

private hideBlurAnim(): void {
  this.isShowBlack = false;
  Logger.info(TAG, 'hideBlurAnim E');
  animateToImmediately({
    duration: BlurAnimateUtil.HIDE_BLUR_DURATION,
    curve: Curve.FastOutSlowIn,
    onFinish: () => {
      // 模糊组件下树。
      this.isShowBlur = false;
      this.shotImgBlur = 0;
      this.shotImgOpacity = 1;
      Logger.info(TAG, 'hideBlurAnim X');
    }
  }, () => {
    // 截图透明度变化动效。
    this.shotImgOpacity = 0;
  });
}

（按实际情况选择）实现模糊翻转动效。

模糊翻转动效分两段实现，模糊翻转动效和模糊消失动效，其中模糊消失动效同第5步。

模糊翻转动效：分两段组件翻转实现，先向外翻转90°再向内翻转90°，同时还执行了模糊度、透明度、比例缩放等动效。

为保证预览流在翻转时不露出，需要构建一个闪黑组件用于遮挡XComponent组件，构建方式参考闪黑动效-步骤2。

/**
 * 先向外翻转90°，前后置切换触发
 */
private async rotateFirstAnim() {
  Logger.info(TAG, 'rotateFirstAnim E');
  // 获取已完成的surface截图。
  let shotPixel = BlurAnimateUtil.getSurfaceShot();
  // 后置切前置。
  if (this.curPosition === 1) {
    Logger.info(TAG, 'rotateFirstAnim BACK');
    // 直板机后置切前置截图旋转补偿90°。
    await shotPixel.rotate(BlurAnimateUtil.IMG_ROTATE_ANGLE_90); // Image Kit提供的旋转，用于处理图片本身的旋转。
    // 直板机后置切前置截图初始翻转0°。
    this.shotImgRotation = { y: BlurAnimateUtil.ROTATE_AXIS, angle: BlurAnimateUtil.IMG_FLIP_ANGLE_0 };
  } else {
    Logger.info(TAG, 'rotateFirstAnim FRONT');
    // 直板机前置切后置截图旋转补偿270°。
    await shotPixel.rotate(BlurAnimateUtil.IMG_ROTATE_ANGLE_270);
    // 直板机前置切后置截图初始翻转180°。
    this.shotImgRotation = { y: BlurAnimateUtil.ROTATE_AXIS, angle: BlurAnimateUtil.IMG_FLIP_ANGLE_180 };
  }
  this.screenshotPixelMap = shotPixel;
  // 触发页面渲染。
  this.isShowBlack = true;
  this.isShowBlur = true;
  animateToImmediately(
    {
      duration: BlurAnimateUtil.ROTATION_DURATION,
      delay: BlurAnimateUtil.FLIP_DELAY, // 时延保证组件缩放模糊动效先行，再翻转后视觉效果更好。
      curve: curves.cubicBezierCurve(0.20, 0.00, 0.83, 1.00),
      onFinish: () => {
        Logger.info(TAG, 'rotateFirstAnim X');
        // 在onFinish后触发二段旋转。
        this.rotateSecondAnim();
      }
    },
    () => {
      // 截图向翻转动效。
      if (this.curPosition === 1) {
        this.shotImgRotation = { y: BlurAnimateUtil.ROTATE_AXIS, angle: BlurAnimateUtil.IMG_FLIP_ANGLE_90 };
      } else {
        this.shotImgRotation = { y: BlurAnimateUtil.ROTATE_AXIS, angle: BlurAnimateUtil.IMG_FLIP_ANGLE_270 };
      }
    }
  )
}

/**
 * 再向内翻转90°
 */
async rotateSecondAnim() {
  Logger.info(TAG, 'rotateSecondAnim E');
  // 获取已完成的surface截图。
  let shotPixel = BlurAnimateUtil.getSurfaceShot();
  // 后置。
  if (this.curPosition === 1) {
    // 直板机后置镜头旋转补偿90°。
    await shotPixel.rotate(BlurAnimateUtil.IMG_ROTATE_ANGLE_90); // Image Kit提供的旋转，用于处理图片本身的旋转。
    // 瞬时调整为-90°，保证二段旋转后，图片不是镜像的。
    this.shotImgRotation = { y: BlurAnimateUtil.ROTATE_AXIS, angle: BlurAnimateUtil.IMG_FLIP_ANGLE_MINUS_90 };
  } else { // 前置。
    // 直板机前置截图旋转补偿270°。
    await shotPixel.rotate(BlurAnimateUtil.IMG_ROTATE_ANGLE_270);
    // 直板机前置截图镜像补偿。
    this.shotImgRotation = { y: BlurAnimateUtil.ROTATE_AXIS, angle: BlurAnimateUtil.IMG_FLIP_ANGLE_180 };
  }
  this.screenshotPixelMap = shotPixel;

  animateToImmediately(
    {
      duration: BlurAnimateUtil.ROTATION_DURATION,
      curve: curves.cubicBezierCurve(0.17, 0.00, 0.20, 1.00),
      onFinish: () => {
        Logger.info(TAG, 'rotateSecondAnim X');
      }
    },
    () => {
      // 截图翻转为初始状态。
      if (this.curPosition === 1) {
        this.shotImgRotation = { y: BlurAnimateUtil.ROTATE_AXIS, angle: BlurAnimateUtil.IMG_FLIP_ANGLE_0 };
      } else {
        this.shotImgRotation = { y: BlurAnimateUtil.ROTATE_AXIS, angle: BlurAnimateUtil.IMG_FLIP_ANGLE_180 };
      }
    }
  )
}

/**
 * 向外翻转90°同时
 */
blurFirstAnim() {
  Logger.info(TAG, 'blurFirstAnim E');
  // 初始化动效参数。
  this.shotImgBlur = 0; // 无模糊。
  this.shotImgOpacity = 1; // 不透明。
  this.shotImgScale = { x: 1, y: 1 };
  animateToImmediately(
    {
      duration: BlurAnimateUtil.ROTATION_DURATION,
      curve: Curve.Sharp,
      onFinish: () => {
        Logger.info(TAG, 'blurFirstAnim X');
        this.blurSecondAnim();
      }
    },
    () => {
      // 截图模糊度变化动效。
      this.shotImgBlur = BlurAnimateUtil.ANIM_MODE_SWITCH_BLUR;
      // 截图比例动效。
      this.shotImgScale = { x: BlurAnimateUtil.IMG_SCALE, y: BlurAnimateUtil.IMG_SCALE };
    }
  );
}

/**
 * 向内翻转90°同时
 */
blurSecondAnim() {
  Logger.info(TAG, 'blurSecondAnim E');
  animateToImmediately(
    {
      duration: BlurAnimateUtil.ROTATION_DURATION,
      curve: Curve.Sharp,
      onFinish: () => {
        Logger.info(TAG, 'blurSecondAnim X');
      }
    },
    () => {
      this.shotImgScale = { x: 1, y: 1 };
    }
  )
}

按需触发动效。

模式切换动效触发：点击或触控模式按钮立即执行doSurfaceShot截图方法，更新https://devpress.csdn.net/application-dev/ui/state-management/arkts-appstorage.md#storagelink @StorageLink绑定modeChange的值，触发onModeChange方法，开始动效。
```
onModeChange(): void {
  Logger.info(TAG, 'onModeChange');
  this.showBlurAnim();
}
```
前后置切换动效触发：点击或触控前后置切换按钮立即执行doSurfaceShot截图方法，更新https://devpress.csdn.net/application-dev/ui/state-management/arkts-appstorage.md#storagelink @StorageLink绑定switchCamera的值，触发onSwitchCamera方法，开始动效。
```
onSwitchCamera(): void {
  Logger.info(TAG, 'onSwitchCamera');
  this.blurFirstAnim();
  this.rotateFirstAnim();
}
```
模糊消失动效触发：监听预览流首帧回调on('frameStart')，更新https://devpress.csdn.net/application-dev/ui/state-management/arkts-appstorage.md#storagelink @StorageLink绑定frameStart的值，触发onFrameStart方法，开始动效。
```
onFrameStart(): void {
  Logger.info(TAG, 'onFrameStart');
  this.hideBlurAnim();
}
```
