HarmonyOS 互动卡片（Live Form）入门指南：双态架构与场景动效全景解析

前言

服务卡片（Service Card）是 HarmonyOS 的标志性特性之一，能够将应用的核心信息以卡片形式展示在桌面，让用户无需打开应用即可获取关键信息。然而，传统的动态卡片本质上是一张"图"——UI 被钉在卡片的矩形框里，动画能力有限，也无法接入传感器。

HarmonyOS 推出的互动卡片（Live Form，场景动效类型互动卡片）彻底打破了这一限制。它支持帧动画、3D 变换、陀螺仪交互，甚至能将渲染区域扩展到卡片边界之外，营造"破框"效果。用户点击卡片或摇一摇手机，憨憨（官方吉祥物角色）就会在卡片上"活"起来——起床、跑步、取快递、跳舞。

本文作为互动卡片系列的第一篇，将从概念原理、双态架构、四种卡片类型、API 全景到前置条件，带你系统地理解这项能力。

一、互动卡片概念解析

1.1 什么是互动卡片

互动卡片（场景动效类型互动卡片）是一种支持动态动画和实时交互的卡片形态，区别于传统动态卡片，它具有以下核心能力：

能力 传统动态卡片 互动卡片
帧动画 不支持 支持流畅帧动画
3D 变换 不支持 支持缩放、旋转、透视
传感器交互 不支持 支持陀螺仪等传感器
破框渲染 不支持 渲染区域可超出卡片边界
摇一摇触发 不支持 支持（需要 HarmonyOS 7.0+）

1.2 双态架构设计

互动卡片采用双态管理架构，同一张卡片在不同状态下由不同的 Ability 管理：

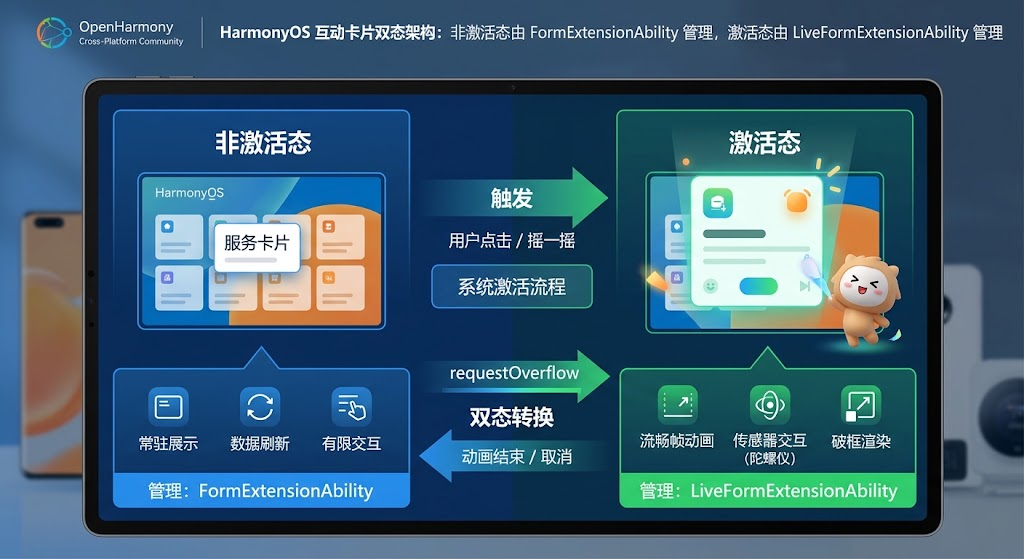

在这里插入图片描述

图：互动卡片双态架构——非激活态（左）与激活态（右）由不同的 Ability 管理

状态 管理 Ability 渲染方式 交互能力
非激活态 FormExtensionAbility ArkTS 声明式 UI 有限点击、数据刷新
激活态 LiveFormExtensionAbility 动态 UI 页面 帧动画、陀螺仪、破框渲染

核心设计：同一张卡片，平时是 FormExtensionAbility 管的普通卡片，触发后换成 LiveFormExtensionAbility 管的动态 UI。两者靠 form_config.json 里的 sceneAnimationParams 串起来。

1.3 互动卡片类型

互动卡片包含两种类型，本文仅介绍场景动效类型：

类型 说明 触发方式
趣味交互类型 通过 funInteractionParams 配置 点击
场景动效类型 通过 sceneAnimationParams 配置 点击、摇一摇

二、四种官方示例卡片全景

2.1 卡片总览

官方提供了四种互动卡片示例，分别对应不同的交互场景和体验效果：

卡片名称 用途 触发方式 核心技术
睡眠卡片 状态提醒、起床动效 点击 帧动画、状态切换、破框
快递卡片 快递物流状态 点击 + 摇一摇 帧动画、陀螺仪交互
运动卡片 运动记录、卡路里计数 点击 帧动画、数字累加
音乐卡片 音乐播放控制 点击 Canvas 自绘制、音频控制

2.2 睡眠卡片

触发方式：点击。

体验及交互：点击卡片触发憨憨起床动画，三叶草旋转，气球飘出卡片边界，憨憨从睡姿变为醒姿，动画结束后卡片状态更新为"按时起床"。

2.3 快递卡片

触发方式：点击、摇一摇。

体验及交互：点击卡片或摇动设备激活卡片后，倾斜手机驱动憨憨沿路线跑动——向右倾斜憨憨向右移动并缩小（近→远透视），向左倾斜憨憨向左移动并放大（远→近透视）。

2.4 运动卡片

触发方式：点击。

体验及交互：点击"开始运动"触发拉伸运动动画；点击"结束运动"触发庆祝动画并显示卡路里计数，从 0 逐步增长到 300kcal。

2.5 音乐卡片

触发方式：点击。

体验及交互：播放音乐时憨憨跳舞、专辑封面旋转；切歌时憨憨出框取专辑进行替换。

三、核心 API 全景

3.1 关键接口一览

接口名 所属模块 描述
onLiveFormCreate(liveFormInfo, session) LiveFormExtensionAbility 互动卡片界面对象创建的回调
onLiveFormDestroy(liveFormInfo) LiveFormExtensionAbility 互动卡片界面对象销毁的回调
formProvider.requestOverflow(formId, overflowInfo) @kit.FormKit 卡片提供方发起互动卡片动效请求
formProvider.cancelOverflow(formId) @kit.FormKit 卡片提供方取消互动卡片动效
formProvider.getFormRect(formId) @kit.FormKit 查询卡片位置、尺寸
formProvider.updateForm(formId, formBindingData) @kit.FormKit 更新卡片数据
postCardAction(ROUTER) @kit.FormKit 卡片跳转到应用页面
postCardAction(MESSAGE) @kit.FormKit 卡片发送消息到 FormExtensionAbility
postCardAction(CALL) @kit.FormKit 卡片调用应用方法
startAbilityByLiveForm(want) LiveFormExtensionContext 互动卡片拉起应用页面

3.2 LiveFormInfo 关键字段

字段 类型 说明
formId string 卡片唯一标识
borderRadius number 卡片圆角信息
rect formInfo.Rect 非激活态卡片相对激活态 UI 的位置和尺寸

3.3 OverflowInfo 关键字段

字段 类型 说明
area { left, top, width, height } 破框区域
duration number 动画时长（毫秒）

四、前置条件与环境准备

4.1 版本要求

组件 最低版本 说明
开发工具 DevEco Studio 6.1.0 Release 互动卡片开发环境
HarmonyOS SDK 6.1.0+ 基础能力
摇一摇触发 HarmonyOS 7.0+ 摇一摇依赖系统级 shake 事件
语言 ArkTS 统一使用 V2 装饰器

4.2 前置知识

在阅读本文之前，建议先了解以下基础知识：

  1. HarmonyOS 卡片开发基础
  2. ArkTS 语法
  3. UIAbility 生命周期
  4. FormExtensionAbility 开发

4.3 设备要求

  • 支持实况窗的真机或模拟器
  • 部分模拟器可能不支持摇一摇（shake），建议真机验证陀螺仪效果
  • 摇一摇功能需 HarmonyOS 7.0 及以上版本

五、整体架构与数据流

5.1 整体架构

互动卡片以动态卡片作为入口，通过 form_config.json 中的 sceneAnimationParams 配置关联 LiveFormExtensionAbility。用户触发激活后，系统根据 sceneAnimationParams.abilityName 激活对应的 LiveFormExtensionAbility 实例：


### 6.7 摇一摇触发处理（onUpdateForm）

当用户在 `triggerTypes` 中配置了 `"shake"` 时，摇一摇事件会触发 `FormExtensionAbility.onUpdateForm`：

```typescript
// 在 FormExtensionAbility 中处理摇一摇事件
async onUpdateForm(formId: string): Promise<void> {
  console.info(`摇一摇触发，激活卡片: ${formId}`);
  // 摇一摇触发时，主动调用 requestOverflow 激活互动卡片
  await this.requestOverflow(formId, 1.0, 1.0, 5000);
}

6.8 卡片尺寸适配（获取 formRect）

import { formProvider, formInfo } from '@kit.FormKit';

/**
 * 获取卡片当前尺寸信息
 * 用于计算破框区域和适配不同尺寸的卡片
 */
async function getCardDimensions(formId: string): Promise<formInfo.Rect | null> {
  try {
    const formRect = await formProvider.getFormRect(formId);
    console.info(`卡片尺寸: ${formRect.width}x${formRect.height}`);
    return formRect;
  } catch (err) {
    console.error(`获取卡片尺寸失败: ${JSON.stringify(err)}`);
    return null;
  }
}

用户触发（点击/摇一摇）
↓
系统识别触发事件
↓
查找 sceneAnimationParams.triggerTypes 配置的卡片
↓
读取 sceneAnimationParams.abilityName
↓
调用 FormExtensionAbility.onFormEvent（MESSAGE 路径）
↓
formProvider.requestOverflow 激活互动卡片
↓
创建 LiveFormExtensionAbility 实例
↓
onLiveFormCreate → session.loadContent 加载动画 UI


### 5.2 两种触发路径

| 触发方式 | 发起方 | 流程 | 最低版本 |
|---------|--------|------|---------|
| 点击触发 | 卡片自身 | 卡片 → `postCardAction(MESSAGE)` → `FormExtensionAbility.onFormEvent` → `requestOverflow` | API 12+ |
| 摇一摇触发 | 系统 | 系统检测 shake → 查找 triggerTypes 含 "shake" 的卡片 → `FormExtensionAbility.onUpdateForm` → `requestOverflow` | HarmonyOS 7.0+ |

## 六、基础代码入门

### 6.1 动态卡片创建（入口）

动态卡片是互动卡片的入口，需按标准流程创建：

```typescript
// entry/src/main/ets/widget/pages/DeliveryCard.ets
import { ActionUtils } from '../../utils/ActionUtils';
import { LiveCardScale } from '../../constants/LiveCardConstants';

const LIVE_CARD_DURATION: number = 5000;

@Entry
@Component
struct DeliveryCard {
  build() {
    RelativeContainer() {
      // 背景图片
      Image($rawfile('delivery/background.png'))
        .objectFit(ImageFit.Contain)
        .width('100%')
        .height('100%')
        .aspectRatio(1);

      // 憨憨角色图片
      Image($rawfile('delivery/fuzzball.png'))
        .objectFit(ImageFit.Contain)
        .width('145%')
        .height('145%')
        .offset({ x: `-22.5%`, y: `-22.5%` });

      // 文字说明
      Image($rawfile('delivery/delivery_text.png'))
        .objectFit(ImageFit.Contain)
        .width('100%')
        .height('100%')
        .aspectRatio(1);

      // 底部跳转区域
      Stack()
        .width('100%')
        .height('30%')
        .onClick(() => {
          ActionUtils.jumpAppPage(this, 'DeliveryPage');
        })
        .alignRules({
          left: { anchor: '__container__', align: HorizontalAlign.Start },
          bottom: { anchor: '__container__', align: VerticalAlign.Bottom }
        });
    }
    .width('100%')
    .height('100%')
    .onClick(() => {
      // 点击触发互动卡片激活
      ActionUtils.requestOverFlow(
        this, LiveCardScale.DELIVERY_WIDTH,
        LiveCardScale.DELIVERY_HEIGHT, LIVE_CARD_DURATION
      );
    });
  }
}

6.2 form_config.json 配置

{
  "forms": [
    {
      "name": "DeliveryCard",
      "displayName": "$string:DeliveryCard",
      "description": "$string:DeliveryCardDes",
      "src": "./ets/widget/pages/DeliveryCard.ets",
      "uiSyntax": "arkts",
      "isDynamic": true,
      "defaultDimension": "2*2",
      "supportDimensions": ["2*2"],
      "sceneAnimationParams": {
        "abilityName": "DeliveryLiveCardAbility",
        "triggerTypes": ["shake"]
      }
    }
  ]
}

6.3 module.json5 声明

{
  "module": {
    "extensionAbilities": [
      {
        "name": "EntryFormAbility",
        "srcEntry": "./ets/entryformability/EntryFormAbility.ets",
        "type": "form",
        "metadata": [
          {
            "name": "ohos.extension.form",
            "resource": "$profile:form_config"
          }
        ]
      },
      {
        "name": "DeliveryLiveCardAbility",
        "srcEntry": "./ets/livecardability/DeliveryLiveCardAbility.ets",
        "type": "liveForm"
      }
    ]
  }
}

6.4 LiveFormExtensionAbility 实现

// entry/src/main/ets/livecardability/DeliveryLiveCardAbility.ets
import { LiveFormExtensionAbility, LiveFormInfo, formInfo } from '@kit.FormKit';
import { UIExtensionContentSession } from '@kit.AbilityKit';

export default class DeliveryLiveCardAbility extends LiveFormExtensionAbility {
  onLiveFormCreate(liveFormInfo: LiveFormInfo, session: UIExtensionContentSession): void {
    const storage: LocalStorage = new LocalStorage();

    // 传递上下文
    storage.setOrCreate('context', this.context);
    storage.setOrCreate('session', session);

    // 传递卡片信息
    const formId: string = liveFormInfo.formId;
    storage.setOrCreate('formId', formId);

    // 传递圆角信息
    const borderRadius: number = liveFormInfo.borderRadius;
    storage.setOrCreate('borderRadius', borderRadius);

    // 传递卡片位置和尺寸
    const formRect: formInfo.Rect = liveFormInfo.rect;
    storage.setOrCreate('formRect', formRect);

    try {
      // 加载互动卡片 UI 页面
      session.loadContent('livecardability/pages/DeliveryLiveCard', storage);
    } catch (error) {
      console.error(`session.loadContent error: ${JSON.stringify(error)}`);
    }
  }

  onLiveFormDestroy(liveFormInfo: LiveFormInfo): void {
    console.info(`LiveForm destroyed: ${liveFormInfo.formId}`);
  }
}

6.5 激活动效请求（requestOverflow）

// 在 FormExtensionAbility 中处理激活动效请求
async onFormEvent(formId: string, message: string): Promise<void> {
  const params: Record<string, Object> = JSON.parse(message);
  const shortMessage: string = params.message as string;

  if (shortMessage === 'requestOverflow') {
    const widthRatio: number = params.widthRatio as number;
    const heightRatio: number = params.heightRatio as number;
    const duration: number = params.duration as number;
    await this.requestOverflow(formId, widthRatio, heightRatio, duration);
  }
}

private async requestOverflow(
  formId: string, widthRatio: number, heightRatio: number, duration: number
): Promise<void> {
  try {
    const formRect: formInfo.Rect = await formProvider.getFormRect(formId);
    if (formRect.width <= 0 || formRect.height <= 0) return;

    const cardWidth = formRect.width * widthRatio;
    const cardHeight = formRect.height * heightRatio;
    const leftOffset = (formRect.width - cardWidth) / 2;
    const topOffset = (formRect.height - cardHeight) / 2;

    await formProvider.requestOverflow(formId, {
      area: {
        left: leftOffset,
        top: topOffset,
        width: cardWidth,
        height: cardHeight
      },
      duration: duration
    });
  } catch (err) {
    console.error(`requestOverflow error: ${JSON.stringify(err)}`);
  }
}

6.6 取消动效（cancelOverflow）

// 在互动卡片 UI 中点击取消动效
.onClick(() => {
  formProvider.cancelOverflow(this.formId).catch((err: BusinessError) => {
    console.error(`cancelOverflow error: ${err.code}, ${err.message}`);
  });
})

七、约束与限制

限制项 说明
开发工具 DevEco Studio 6.1.0 Release 及以上
摇一摇触发 HarmonyOS 7.0 及以上版本
设备类型 支持实况窗的真机或模拟器
状态管理 建议统一使用 V2 装饰器（@ComponentV2、@Local、@LocalStorageProp）
五元组 卡片五元组（bundleName、moduleName、abilityName、formName、formDimension）变更会导致卡片被删除

八、总结

本文作为互动卡片系列入门篇，系统介绍了以下核心内容：

  • 概念原理：互动卡片是支持帧动画、3D 变换、陀螺仪交互和破框渲染的高级卡片形态
  • 双态架构：非激活态由 FormExtensionAbility 管理，激活态由 LiveFormExtensionAbility 管理
  • 四种卡片：睡眠卡片（起床动画）、快递卡片（陀螺仪交互）、运动卡片（卡路里累加）、音乐卡片（Canvas 自绘制）
  • API 全景：10 个核心接口，覆盖卡片创建、激活、取消、数据推送
  • 基础代码：动态卡片 UI、配置文件、LiveFormExtensionAbility、requestOverflow

下一篇将深入讲解互动卡片的配置与触发机制，包括 form_config.json 详解、module.json5 配置、点击触发与摇一摇触发的完整流程。
