一、企业场景与挑战

1.1 现场取证的能力边界问题

在实际部署中，相机的自动构图（AUTO_FRAMING）能力往往存在设备差异：

• 高端设备：支持连续自动对焦 + 自动构图控制
• 中端设备：支持连续自动对焦，但无 AUTO_FRAMING 接口
• 低端或特殊设备：可能无后摄、无合适输出 Profile、甚至权限被禁用

核心挑战：不能因为一个功能不可用就导致整个取证流程中断。必须在以下两点间找到平衡：

1. 完整性：记录下能力检查的真实结论（什么不支持、为什么不支持）
2. 可用性：为现场人员提供人工取景和附件交接的替代方案

1.2 为什么不能简单回退到"提示用户补充附件"

许多实现采用简单的处理方式：

检查能力 → 不支持 → 提示用户"请手动补充附件" → 结束

这种方式的问题在于：

1. 丢失能力事实：系统无法证明"自动构图确实不可用"，只能说"用户没有上传"
2. 流程中断风险：现场人员可能无法准确理解为什么要人工补充，导致应急流程中的时间浪费
3. 后续追溯困难：审计链上无法区分"主动选择人工取证"和"被迫降级"
4. 复拍时限管理失效：无法准确指派下一责任人和时限，影响后续工作的接续

1.3 企业实施的真实需求

现场取证必须满足以下要求：

1. 能力事实记录：清晰地记下"AUTO_FRAMING 不支持"、“权限被拒绝"还是"设备不可用”
2. 人工取景的正当性：不是因为系统故障而被迫人工取景，而是基于真实能力检查的业务路由
3. 附件交接的完整性：包括拍摄时间、附件路径、复拍时限、下一责任人等关键信息
4. 异常恢复的可能性：如果网络恢复或权限重新授予，能否重新启动自动构图流程
5. 审计链的连续性：从能力检查 → 回退判断 → 人工拍摄 → 附件交接 → 复拍指派，完整可追溯

---

二、核心技术概念与设计思路

2.1 相机能力检查的关键节点

HarmonyOS 6.1.1 中，相机自动构图能力的检查需要覆盖以下层面：

层级	检查项	API	失败路由
设备层	后摄是否可用	manager.getSupportedCameras()	camera_unavailable
输出能力层	预览/拍照 Profile 是否可用	manager.getSupportedOutputCapability()	camera_unavailable
权限层	CAMERA 权限是否授予	abilityAccessCtrl.requestPermissionsFromUser()	permission_denied
会话层	PhotoSession 是否能创建	manager.createSession()	session_failed
焦点层	连续自动对焦是否支持	session.isFocusModeSupported()	（可降级）
构图控制层	AUTO_FRAMING 接口是否存在	调用后判断	unsupported

关键发现：HarmonyOS 6.1.1 中，AUTO_FRAMING 并非通过 isFocusModeSupported() 这样的明确 API 暴露。通常的做法是：

• 尝试在 PhotoSession 中查找该控制接口
• 如果接口不存在或调用失败，则标记为 unsupported
• 此时必须切换到人工构图模式

2.2 回退原因的五层分类

根据能力检查的结果，系统需要明确判断回退原因，并为不同原因设置不同的后续路由：

type FallbackReason = 'waiting' | 'unsupported' | 'session_failed' | 'permission_denied' | 'camera_unavailable';

各回退原因的含义与路由：

1. unsupported - AUTO_FRAMING 控制接口不存在

   • 能力结论：PhotoSession 已成功创建，但不提供自动构图接口
   • 后续路由：启用人工构图取证
   • 复拍策略：可以在后续强制升级或重新检查

2. session_failed - PhotoSession 创建或启动异常

   • 能力结论：相机硬件或会话层故障
   • 后续路由：可选人工附件，但不启动预览
   • 复拍策略：设置较长时限，等待设备恢复

3. permission_denied - CAMERA 权限被拒绝或权限请求失败

   • 能力结论：用户未授权或应用无权访问相机
   • 后续路由：允许人工附件，但建议在系统设置中重新授权
   • 复拍策略：权限恢复后可重新尝试

4. camera_unavailable - 后摄设备或输出 Profile 不可用

   • 能力结论：硬件或固件限制
   • 后续路由：允许人工附件，标记为"设备不支持"
   • 复拍策略：可能需要更换设备

5. waiting - 尚未进行能力检查或检查进行中

   • 能力结论：未知
   • 后续路由：不允许进入人工取景流程
   • 复拍策略：用户必须先完成能力检查

2.3 人工构图与自动构图的本质区别

错误理解：只要用户点了"拍摄"按钮就叫"人工构图"

正确理解：人工构图是指基于真实能力检查结论而启动的、不依赖 AUTO_FRAMING 的取证流程

自动构图流程：
  能力检查(有AUTO_FRAMING) → 启用控制 → 系统自动调整 → 拍摄

人工构图流程：
  能力检查(无AUTO_FRAMING) → 显示取景框指导 → 用户手动调整 → 拍摄

关键差异：

维度	自动构图	人工构图
前置条件	AUTO_FRAMING 接口存在	AUTO_FRAMING 不存在
控制权	系统根据算法自动调整	用户根据视觉反馈调整
预期质量	系统担保最优构图	用户根据经验自行判断
审计记录	记录系统决策参数	记录用户操作时长和快门次数
后续责任	系统承担质量责任	用户承担质量责任
复拍触发	系统判断不合格自动重试	用户主动判断是否重拍

2.4 人工附件交接的完整信息结构

人工附件交接不仅要记录"拍了一张照片"，还需要包含完整的业务上下文：

interface HandoverRecord {
  // 附件基本信息
  attachmentPath: string;           // 本地附件路径
  attachmentSize: number;           // 文件大小
  captureTime: string;              // 拍摄时间戳

  // 能力事实
  fallbackReason: FallbackReason;   // 回退原因
  autoFramingSupported: boolean;    // AUTO_FRAMING 是否支持
  focusModeSupported: boolean;      // 焦点模式是否支持

  // 复拍管理
  retakeDeadline: string;           // 复拍时限（通常24小时内）
  responsiblePerson: string;        // 下一责任人
  handoverTime: string;             // 交接登记时间

  // 审计链
  workOrderId: string;              // 工单编号
  operatorId: string;               // 操作员ID
  batchId: string;                  // 批次ID（用于关联多个附件）
}

---

三、完整的状态机设计

3.1 能力检查阶段的状态流转

┌─────────────────┐
│  waiting_surface │  初始状态，等待 Surface 就绪
└────────┬────────┘
         │ Surface.onLoad()
         ▼
┌────────────────────┐
│requesting_permission│ 发起权限请求
└────────┬───────────┘
         │ 用户授权或拒绝
         ├─────────────────────────────┐
         │ (granted)                   │ (denied)
         ▼                             ▼
┌──────────────────────┐   ┌───────────────────┐
│querying_capability   │   │unavailable (perm) │
│                      │   │permission_denied  │
└────────┬─────────────┘   └───────────────────┘
         │ getSupportedCameras()
         ├────────────────────────┐
         │ (device found)         │ (not found)
         ▼                        ▼
┌──────────────────────┐  ┌──────────────────┐
│(device confirmed)    │  │unavailable (dev) │
│getSupportOutputCap() │  │camera_unavailable│
└────────┬─────────────┘  └──────────────────┘
         │ (profile found)
         ▼
┌──────────────────────┐
│starting_preview      │  创建 PhotoSession
│createSession()       │  添加输入输出
└────────┬─────────────┘  commitConfig()
         │ commitConfig() success
         ├────────────────────────────────┐
         │ (success)                      │ (error)
         ▼                                ▼
┌──────────────────────┐  ┌──────────────────┐
│checking_autoframing  │  │failed             │
│isFocusModeSupported()│  │session_failed    │
└────────┬─────────────┘  └──────────────────┘
         │ check AUTO_FRAMING interface
         ├────────────────────────┐
         │ (exists)    (not found)│
         ▼                        ▼
┌──────────────┐        ┌─────────────────┐
│start()       │        │unsupported:     │
│previewing    │        │fallback allowed │
└──────────────┘        │previewing       │
                        └─────────────────┘

关键节点的判断逻辑：

private async startCameraSession(): Promise<void> {
  // 1. 权限检查
  const granted = await this.requestCameraPermission();
  if (!granted) {
    this.fallbackReason = 'permission_denied';
    this.phase = 'unavailable';
    return;
  }

  // 2. 设备检查
  const manager = camera.getCameraManager(getContext(this));
  const device = this.selectBackCamera(manager.getSupportedCameras());
  if (device === undefined) {
    this.fallbackReason = 'camera_unavailable';
    this.phase = 'unavailable';
    return;
  }

  // 3. 输出能力检查
  const capability = manager.getSupportedOutputCapability(device, camera.SceneMode.NORMAL_PHOTO);
  const previewProfile = this.selectLargestProfile(capability.previewProfiles);
  const photoProfile = this.selectLargestProfile(capability.photoProfiles);
  if (previewProfile === undefined || photoProfile === undefined) {
    this.fallbackReason = 'camera_unavailable';
    this.phase = 'unavailable';
    return;
  }

  // 4. 会话创建
  try {
    this.photoSession = manager.createSession<camera.PhotoSession>(camera.SceneMode.NORMAL_PHOTO);
    this.photoSession.on('error', this.sessionErrorCallback);
    this.photoSession.beginConfig();
    this.photoSession.addInput(this.cameraInput);
    this.photoSession.addOutput(this.previewOutput);
    this.photoSession.addOutput(this.photoOutput);
    await this.photoSession.commitConfig();
  } catch (error) {
    this.fallbackReason = 'session_failed';
    this.phase = 'failed';
    return;
  }

  // 5. 焦点与自动构图能力检查
  this.setupFocusAndFallback(this.photoSession);
  // 这里会检查 AUTO_FRAMING 是否可用
  // 如果不可用，设置 fallbackReason = 'unsupported'

  // 6. 启动预览
  await this.photoSession.start();
  this.phase = 'previewing';
}

private setupFocusAndFallback(session: camera.PhotoSession): void {
  // 检查连续自动对焦
  if (session.isFocusModeSupported(camera.FocusMode.FOCUS_MODE_CONTINUOUS_AUTO)) {
    session.setFocusMode(camera.FocusMode.FOCUS_MODE_CONTINUOUS_AUTO);
    this.focusState = '已设置连续自动对焦';
  } else {
    this.focusState = '设备不支持连续自动对焦';
  }

  // 检查 AUTO_FRAMING：如果调用不存在或失败，则判定为不支持
  // HarmonyOS 6.1.1 的 PhotoSession 通常不直接暴露 AUTO_FRAMING 接口
  // 而是在创建会话时就确定了，所以这里标记为不支持并启用人工回退
  this.autoFramingState = '当前 PhotoSession 不提供 AUTO_FRAMING 控制接口，已转人工构图回退';
  this.fallbackReason = 'unsupported';
}

3.2 人工取景阶段的状态流转

┌─────────────────────┐
│previewing           │  能力检查完成，fallbackReason = 'unsupported'
│(fallback allowed)   │  显示取景框指导
└────────┬────────────┘
         │ 用户点击"拍摄人工构图附件"
         ▼
┌─────────────────────┐
│capturing            │  调用 photoOutput.capture()
│createPendingPhoto() │  创建临时文件路径
└────────┬────────────┘
         │ capture() 触发 imageArrival
         │ 接收真实 JPEG 数据
         ▼
┌─────────────────────┐
│writing_to_disk      │  写入本地文件
│fileIo.writeSync()   │
└────────┬────────────┘
         │ write success
         ├──────────────────────┐
         │ (success)            │ (failed)
         ▼                      ▼
┌─────────────────────┐  ┌──────────────┐
│release_session      │  │capture_failed│
│releaseCameraSession │  │cleanup & err │
└────────┬────────────┘  └──────────────┘
         │ release complete
         ▼
┌─────────────────────┐
│review               │  展示拍摄结果
│(pending_photo_path) │  允许重新拍摄或确认
└─────────────────────┘

---

四、完整的人工附件交接流程实现

4.1 拍摄阶段

关键原则：

1. 只有在 fallbackReason !== 'waiting' 时才允许进入人工拍摄
2. 拍摄必须基于真实的 PhotoSession 预览，不能是静态图片或示意框
3. 保存的附件文件必须具有唯一的本地路径标识

private async captureManualEvidence(): Promise<void> {
  // 检查回退条件是否成立
  if (!this.isFallbackAllowed()) {
    this.statusMessage = '人工附件入口未开放：请先完成真实能力检查并取得回退结论';
    return;
  }

  // 确认预览会话仍在运行
  if (this.phase !== 'previewing' || this.photoOutput === undefined) {
    this.statusMessage = '当前没有可用的真实预览，无法生成相机附件';
    return;
  }

  try {
    // 创建本地附件路径，使用时间戳保证唯一性
    this.pendingPhotoPath = this.createPendingPhotoPath();  // ${filesDir}/camera-fallback-${Date.now()}.jpg
    this.phase = 'capturing';
    this.statusMessage = '正在保存人工构图的真实拍摄结果';

    // 触发真实拍摄，指定高质量和当前旋转角度
    await this.photoOutput.capture({
      quality: camera.QualityLevel.QUALITY_LEVEL_HIGH,
      rotation: this.photoOutput.getPhotoRotation()
    });
    // capture() 返回后，imageArrival 回调会被触发
  } catch (error) {
    this.failCapture('人工构图拍摄失败', error as Error);
  }
}

private async handleImageArrival(): Promise<void> {
  const receiver = this.imageReceiver;
  if (receiver === undefined || this.pendingPhotoPath === '') return;

  let capturedImage: image.Image | undefined;
  try {
    // 读取最新捕获的图像
    capturedImage = await receiver.readLatestImage();

    // 提取 JPEG 数据
    const component = await capturedImage.getComponent(image.ComponentType.JPEG);

    // 打开本地文件用于写入
    const target = fileIo.openSync(
      this.pendingPhotoPath,
      fileIo.OpenMode.WRITE_ONLY | fileIo.OpenMode.CREATE | fileIo.OpenMode.TRUNC
    );

    try {
      // 写入 JPEG 数据
      const written = fileIo.writeSync(target.fd, component.byteBuffer);
      if (written <= 0) {
        throw new Error('附件文件未写入有效 JPEG 数据。');
      }
    } finally {
      fileIo.closeSync(target);
    }

    // 文件保存成功，释放相机会话
    await this.releaseCameraSession();
    this.pageMode = 'review';
    this.phase = 'released';
    this.attachmentState = '已保存真实拍摄结果，待人工确认本地附件草稿';
    this.statusMessage = '请复核人工构图结果，再生成本地附件交接记录';
  } catch (error) {
    this.failCapture('人工附件保存失败', error as Error);
  } finally {
    if (capturedImage !== undefined) {
      await capturedImage.release();
    }
  }
}

4.2 复核与交接阶段

关键原则：

1. 复核只是视觉验证，不改变文件本身
2. 交接记录包含完整的能力事实和复拍管理信息
3. 本页面不涉及文件上传或工单回写，只负责本地记录的生成

private confirmAttachmentDraft(): void {
  // 验证附件文件确实存在
  if (this.pendingPhotoPath === '') {
    this.statusMessage = '未找到真实拍摄结果，不能生成附件交接记录';
    return;
  }

  // 进入交接模式
  this.pageMode = 'handover';
  this.activeStepIndex = 2;

  // 记录交接的关键时间和状态
  this.attachmentState = '本地人工附件草稿已确认，尚未上传或回写工单';
  this.handoverState = '已登记待复拍交接，请指定现场责任人并在时限内补齐自动构图证据';
  this.handoverTime = timestamp();  // 记录交接时间

  // 生成后续流程的路由信息
  this.statusMessage = '本地交接记录已创建，等待后续复拍和外部回写';
}

交接记录中应该包含但本页面未完全暴露的信息（假设由调用方在上层组件中补充）：

// 完整的交接记录结构（示意）
const handoverRecord = {
  // 附件信息
  attachmentPath: this.pendingPhotoPath,
  attachmentSize: fileIo.statSync(this.pendingPhotoPath).size,
  captureTime: timestamp(),

  // 能力事实
  fallbackReason: this.fallbackReason,  // e.g., 'unsupported'
  autoFramingSupported: false,          // 因为 fallbackReason = 'unsupported'
  focusModeSupported: this.focusState.indexOf('已设置') >= 0,

  // 复拍管理
  retakeDeadline: '24 小时内完成补拍',
  responsiblePerson: this.responsiblePerson,  // '现场调度员（待指派）'
  handoverTime: this.handoverTime,

  // 审计链（由上层补充）
  workOrderId: '???',
  operatorId: '???',
  batchId: '???'
};

4.3 复拍与重置流程

关键原则：

1. 复拍意味着撤销当前的附件草稿，重新进入拍摄流程
2. 重置能力检查意味着从头开始，清空所有状态
3. 两种操作都必须清理临时文件，防止磁盘泄漏

private retake(): void {
  // 清理之前的临时文件
  this.discardPendingPhoto();

  // 重新进入拍摄模式
  this.pageMode = 'capture';
  this.phase = 'waiting_surface';  // 重置为初始状态，但保留 Surface
  this.surfaceReady = false;

  // 清理附件相关的状态
  this.attachmentState = '已撤销未确认的本地附件草稿';
  this.statusMessage = '请重新启动预览后按人工构图引导拍摄';
  this.errorMessage = '暂无错误';
}

private async resetInspection(): void {
  // 清理临时文件
  this.discardPendingPhoto();

  // 释放相机会话
  await this.releaseCameraSession();

  // 重置所有状态为初始值
  this.pageMode = 'inspect';
  this.phase = 'waiting_surface';
  this.fallbackReason = 'waiting';
  this.permissionState = '未请求';
  this.cameraState = '等待真实后摄查询';
  this.autoFramingState = '等待 PhotoSession 能力检查';
  this.focusState = '等待会话能力检查';
  this.previewState = '等待 Surface';
  this.attachmentState = '尚未生成本地附件草稿';
  this.handoverState = '等待确认回退后登记复拍交接';
  this.handoverTime = '尚未登记';
  this.activeStepIndex = 0;
  this.statusMessage = '本地处置会话已重置，等待新的真实能力检查';
  this.errorMessage = '暂无错误';
}

private discardPendingPhoto(): void {
  if (this.pendingPhotoPath === '') return;

  try {
    // 检查文件是否存在
    if (fileIo.accessSync(this.pendingPhotoPath)) {
      // 删除临时文件
      fileIo.unlinkSync(this.pendingPhotoPath);
    }
  } catch (_) {
    // 文件可能已删除或不可访问，忽略异常
  }

  // 清空路径记录
  this.pendingPhotoPath = '';
}

---

五、异常恢复与边界条件处理

5.1 会话异常中断的恢复

场景：拍摄过程中相机会话异常中断

private readonly sessionErrorCallback = (error: Error): void => {
  this.fallbackReason = 'session_failed';
  this.failCamera('相机会话异常中断', error);
};

private failCamera(message: string, error: Error): void {
  this.phase = 'failed';
  this.previewState = '相机运行失败';
  this.statusMessage = message;
  this.errorMessage = this.formatError(error);
  // 相机异常时，会话会被释放，状态标记为 'failed'
  // 用户可以通过"重新检查能力"按钮重新开始
}

恢复策略：

1. 清晰地向用户展示"会话异常"的状态
2. 不自动清理已保存的附件文件（如果有的话）
3. 提供"重新检查能力"的入口
4. 如果已经有有效的附件，允许跳过能力检查直接进入交接

5.2 文件写入失败的处理

场景：JPEG 数据接收成功，但写入本地文件失败（磁盘满、权限不足等）

private async handleImageArrival(): Promise<void> {
  const receiver = this.imageReceiver;
  if (receiver === undefined || this.pendingPhotoPath === '') return;

  let capturedImage: image.Image | undefined;
  try {
    capturedImage = await receiver.readLatestImage();
    const component = await capturedImage.getComponent(image.ComponentType.JPEG);

    const target = fileIo.openSync(
      this.pendingPhotoPath,
      fileIo.OpenMode.WRITE_ONLY | fileIo.OpenMode.CREATE | fileIo.OpenMode.TRUNC
    );

    try {
      const written = fileIo.writeSync(target.fd, component.byteBuffer);
      if (written <= 0) {
        throw new Error('附件文件未写入有效 JPEG 数据。');
      }
    } finally {
      fileIo.closeSync(target);  // 必须在 finally 中关闭文件
    }

    // 成功路径...
  } catch (error) {
    this.failCapture('人工附件保存失败', error as Error);
    // failCapture 会自动触发 discardPendingPhoto()
  } finally {
    if (capturedImage !== undefined) {
      await capturedImage.release();
    }
  }
}

private failCapture(message: string, error: Error): void {
  this.discardPendingPhoto();  // 清理失败的临时文件
  this.phase = this.photoSession === undefined ? 'failed' : 'previewing';
  this.statusMessage = message;
  this.errorMessage = this.formatError(error);
  // 如果会话还在运行（previewing），用户可以重新尝试拍摄
  // 如果会话已关闭（failed），需要重新启动预览
}

恢复策略：

1. 立即清理失败的临时文件，防止磁盘泄漏
2. 区分"会话还活跃"和"会话已关闭"两种情况
3. 如果会话还活跃，提供"重新拍摄"的快速入口
4. 如果会话已关闭，必须重新启动预览

5.3 权限动态变化的处理

场景：已进入预览状态，权限被系统设置中撤销

private setupFocusAndFallback(session: camera.PhotoSession): void {
  if (session.isFocusModeSupported(camera.FocusMode.FOCUS_MODE_CONTINUOUS_AUTO)) {
    session.setFocusMode(camera.FocusMode.FOCUS_MODE_CONTINUOUS_AUTO);
    this.focusState = '已设置连续自动对焦';
  } else {
    this.focusState = '设备不支持连续自动对焦';
  }

  // AUTO_FRAMING 检查（标记为不支持）
  this.autoFramingState = '当前 PhotoSession 不提供 AUTO_FRAMING 控制接口，已转人工构图回退';
  this.fallbackReason = 'unsupported';
}

private readonly sessionErrorCallback = (error: Error): void => {
  // 如果运行中权限被撤销，会话会中断，触发此回调
  this.fallbackReason = 'session_failed';  // 或识别为 'permission_denied'
  this.failCamera('相机会话异常中断', error);
};

恢复策略：

1. 会话中断时，记录中断原因（可能无法精确识别是权限还是其他故障）
2. 提示用户"在系统设置中检查 CAMERA 权限"
3. 保留已拍摄的附件，如果有的话
4. 允许用户通过"重新检查能力"重新请求权限

---

六、审计记录的设计

6.1 能力检查阶段的审计信息

每次能力检查都应该记录以下信息：

字段	类型	含义	示例
checkTime	string	检查时间戳	2026-08-15T14:30:45.123Z
phase	FallbackPhase	最终到达的阶段	previewing | unavailable
fallbackReason	FallbackReason	回退原因	unsupported
deviceId	string	后摄设备ID	0
devicePosition	string	摄像头位置	CAMERA_POSITION_BACK
previewProfile	string	选中的预览Profile	1920x1080@30fps
photoProfile	string	选中的拍照Profile	4000x3000@jpeg
permissionGranted	boolean	权限是否授予	true
focusModeSupported	boolean	是否支持连续自动对焦	true
autoFramingSupported	boolean	是否支持AUTO_FRAMING	false
statusCode	number	最终状态代码	200 (success) | 401 (permission) | 404 (device)

6.2 人工拍摄阶段的审计信息

interface CaptureAuditRecord {
  captureTime: string;              // 拍摄时间
  attachmentPath: string;           // 附件本地路径
  attachmentSize: number;           // 文件大小（字节）
  mimeType: string;                 // 'image/jpeg'
  quality: camera.QualityLevel;     // 'QUALITY_LEVEL_HIGH'
  rotation: number;                 // 0, 90, 180, 270

  // 能力上下文
  fallbackReason: FallbackReason;   // 为什么进行人工拍摄
  sessionDuration: number;          // 会话运行时长（秒）

  // 用户操作
  captureAttempt: number;           // 第N次拍摄尝试
  retryCount: number;               // 重新拍摄次数
}

6.3 交接阶段的完整审计链

interface CompleteAuditChain {
  // 第一阶段：能力检查
  capabilityCheck: {
    checkTime: string;
    fallbackReason: FallbackReason;
    autoFramingSupported: boolean;
    // ... 其他检查细节
  };

  // 第二阶段：人工拍摄
  manualCapture: {
    captureTime: string;
    attachmentPath: string;
    attachmentSize: number;
    // ... 其他拍摄细节
  };

  // 第三阶段：附件交接
  handover: {
    handoverTime: string;
    responsiblePerson: string;
    retakeDeadline: string;
    workOrderId: string;
    batchId: string;
  };
}

---

七、用户界面与交互设计

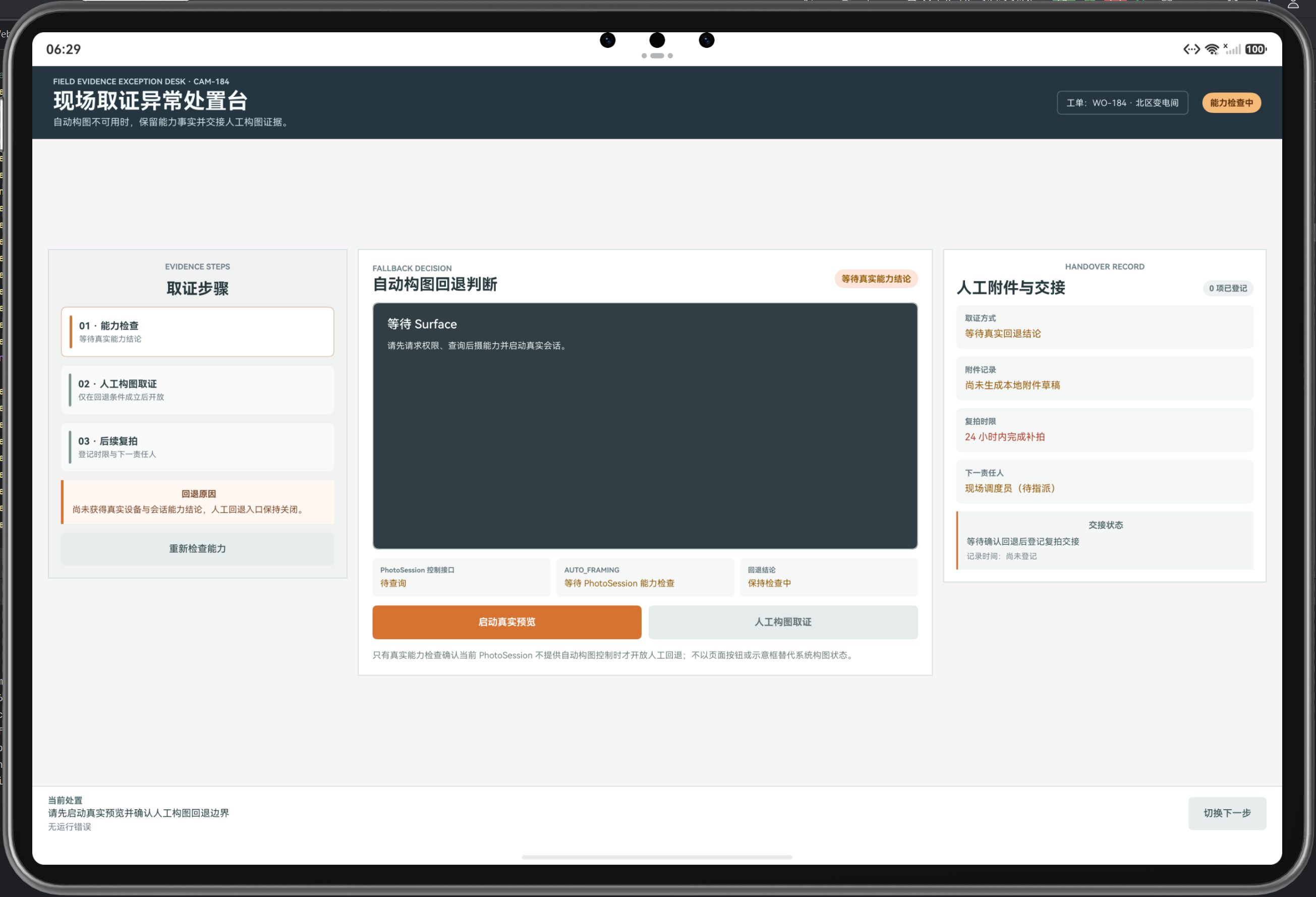

7.1 能力检查界面的关键信息展示

左侧取证步骤栏：显示当前进度和回退原因

├── 01 · 能力检查 (当前步骤)
│   ├─ 读取后摄、PhotoSession 与连续自动对焦能力
│   └─ [显示回退原因的详细说明]
├── 02 · 人工构图取证 (灰显 - 需能力检查完成)
│   └─ 仅在回退条件成立后开放
└── 03 · 后续复拍 (灰显 - 需附件生成)
    └─ 登记时限与下一责任人

中央决策面板：显示能力检查结论

┌─ 自动构图回退判断 ─────────────────────┐
│                                        │
│  [PhotoSession 控制接口]  [已查询]     │
│  [AUTO_FRAMING]  [不提供 → 需人工回退] │
│  [回退结论]  [允许人工构图]            │
│                                        │
│  ┌─ 实时预览区 ─────────────────────┐ │
│  │ ┌─────────────────────────────┐ │ │
│  │ │   [实时摄像头预览画面]      │ │ │
│  │ │     [手动构图框指示]        │ │ │
│  │ │                             │ │ │
│  │ └─────────────────────────────┘ │ │
│  └─────────────────────────────────┘ │
│                                        │
│  [启动真实预览]  [人工构图取证]       │
└────────────────────────────────────────┘

右侧附件交接栏：显示交接预留信息

┌─ 人工附件与交接 ─────────────────────┐
│                                      │
│  取证方式：人工构图 · 已允许         │
│  附件记录：尚未生成本地附件草稿     │
│  复拍时限：24 小时内完成补拍        │
│  下一责任人：现场调度员（待指派）   │
│                                      │
│  交接状态：等待确认回退后登记       │
│  复拍交接                            │
│  记录时间：尚未登记                 │
└──────────────────────────────────────┘

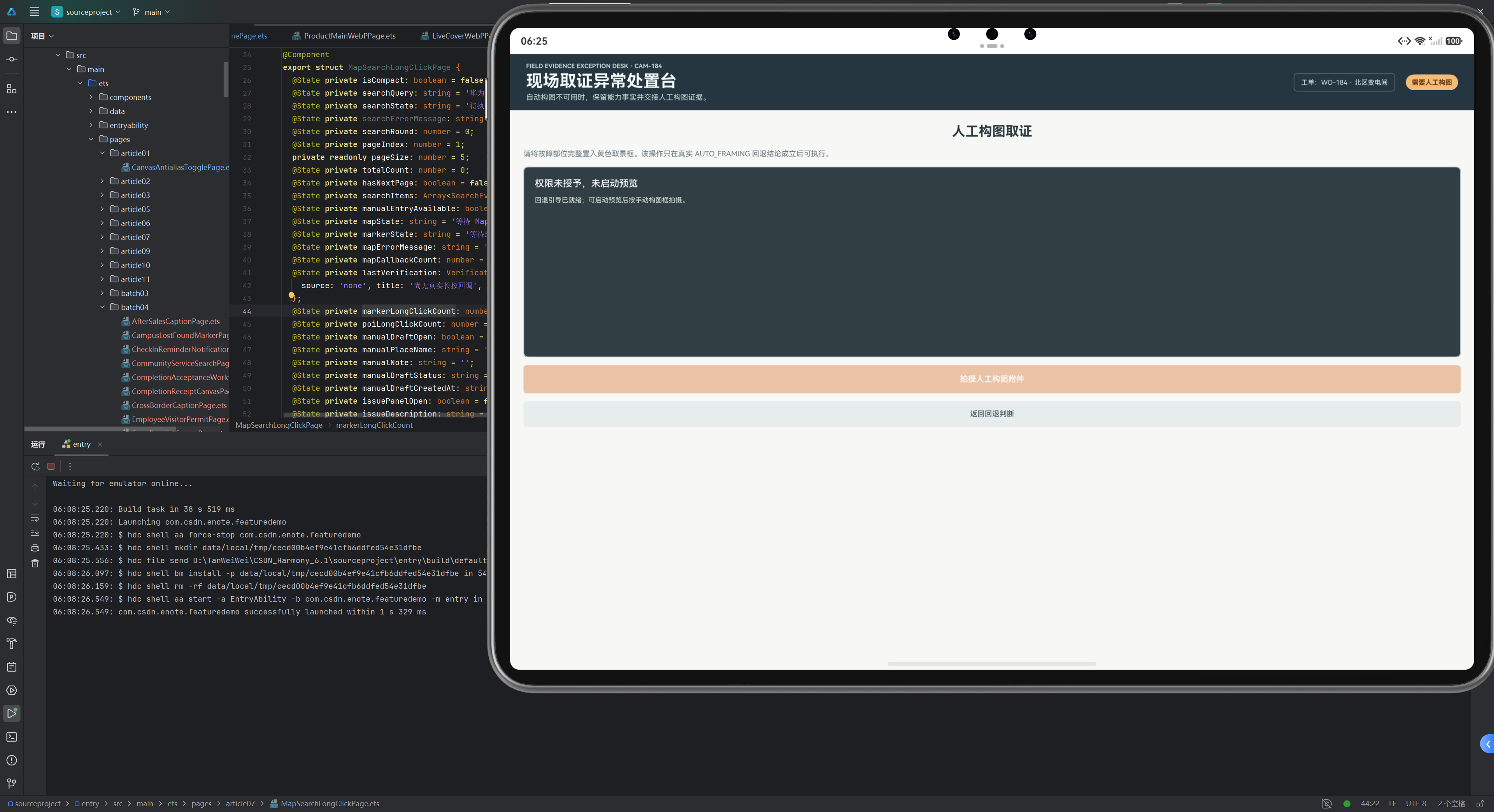

7.2 人工拍摄界面

┌─ 人工构图取证 ───────────────────────┐
│                                      │
│ 请将故障部位完整置入黄色取景框。    │
│ 该操作只在真实 AUTO_FRAMING 回退     │
│ 结论成立后可执行。                 │
│                                      │
│ ┌─ 实时预览区 ─────────────────────┐│
│ │ ┌─────────────────────────────┐││
│ │ │  [实时摄像头预览]           │││
│ │ │  ┌─────────────────────┐    │││
│ │ │  │ 手动构图框          │    │││
│ │ │  │ (黄色边框)          │    │││
│ │ │  │ 故障部位需置入此框  │    │││
│ │ │  └─────────────────────┘    │││
│ │ │                             │││
│ │ └─────────────────────────────┘││
│ └─────────────────────────────────┘│
│                                      │
│ [拍摄人工构图附件]  [返回回退判断]  │
└──────────────────────────────────────┘

7.3 复核与交接界面

┌─ 复核人工构图附件 ────────────────────┐
│                                       │
│ 确认附件清晰、故障部位完整后，       │
│ 再生成本地交接记录。                 │
│ 不会上传文件或回写工单。             │
│                                       │
│ ┌─ 附件预览区 ──────────────────────┐│
│ │  [拍摄结果JPEG图像预览]          ││
│ │  (宽度100%, 最大高度400px)       ││
│ └───────────────────────────────────┘│
│                                       │
│ [重新拍摄]  [确认附件并交接]        │
└───────────────────────────────────────┘

---

八、实施验证与测试清单

8.1 能力检查阶段的验收标准

• 权限拒绝场景：

  • 拒绝 CAMERA 权限后，fallbackReason 标记为 permission_denied
  • 界面清晰提示"权限被拒绝，可在系统设置中重新授权"
  • 允许进入人工附件交接流程

• 设备不可用场景：

  • 后摄不存在或未返回可用 Profile 时，fallbackReason 标记为 camera_unavailable
  • 界面提示"后摄设备不可用"或"输出能力不可用"
  • 允许进入人工附件交接流程

• 会话异常场景：

  • PhotoSession 创建或启动失败时，fallbackReason 标记为 session_failed
  • 会话异常回调被准确触发
  • 界面清晰展示"相机运行失败"的状态

• 自动构图不支持场景（目标场景）：

  • PhotoSession 正常运行，但不提供 AUTO_FRAMING 接口时，fallbackReason 标记为 unsupported
  • 预览画面成功显示
  • "人工构图取证"按钮被启用

8.2 人工拍摄阶段的验收标准

• 拍摄成功：

  • 只有在 fallbackReason !== 'waiting' 时才允许进入拍摄模式
  • 拍摄结果正确保存到本地路径
  • 文件格式为 JPEG，大小合理（>100KB, <5MB）

• 拍摄失败恢复：

  • 文件写入失败时，临时文件被清理
  • 用户可以立即重新拍摄（会话仍活跃情况下）
  • 错误信息清晰展示

• 会话中断处理：

  • 拍摄过程中相机异常中断，状态标记为 failed
  • 已拍摄的附件被保留
  • 用户可以通过"重新检查能力"重新开始

8.3 交接与追溯的验收标准

• 交接信息完整性：

  • 交接记录包含能力事实（fallbackReason, autoFramingSupported 等）
  • 交接记录包含复拍管理信息（retakeDeadline, responsiblePerson）
  • 交接时间准确记录

• 审计链连续性：

  • 从能力检查到人工拍摄到交接的完整链路可追溯
  • 每个阶段的转移原因清晰可见
  • 异常恢复过程中，审计链不中断

• 复拍流程：

  • 复拍时允许撤销前次附件并重新拍摄
  • 复拍次数被准确计数
  • 多次复拍的所有附件路径被正确管理（或仅保留最新）

---

九、常见问题与应急处理

Q1: 为什么拍摄结果保存到本地，而不是直接上传？

A: 这是分层设计的考虑：

1. 网络不稳定：现场可能无网络或网络不稳定，先本地保存可确保附件不丢失
2. 权限边界清晰：本页面只负责能力检查和本地附件生成，上传由上层业务流程负责
3. 支持离线流程：允许现场人员先完成本地交接，稍后在网络恢复时批量上传
4. 降低页面复杂度：本页面专注于相机能力和附件生成，不涉及后端服务集成

Q2: 如何区分"主动选择人工取证"和"被迫降级"？

A: 通过 fallbackReason 字段：

• unsupported：AUTO_FRAMING 接口不存在，是技术限制，属于"被迫"
• permission_denied：权限被拒绝，可能是用户选择，也可能是系统策略
• session_failed / camera_unavailable：硬件故障或不可用，属于"被迫"

在审计链上，这些原因都被清晰记录，上层业务可基于 fallbackReason 做出不同的处理（如重试、上报、外部回写）。

Q3: 如果权限在拍摄过程中被撤销怎么办？

A: 会话会异常中断，触发 sessionErrorCallback：

1. 状态标记为 failed
2. 错误消息显示为"相机会话异常中断"
3. 用户可以通过"重新检查能力"重新请求权限
4. 如果已经拍摄过的附件，会被保留（不自动删除）

权限恢复后，用户可以选择重新检查能力，此时会重新请求权限。

Q4: 临时文件泄漏风险如何规避？

A: 多层防护：

1. 明确清理时机：discardPendingPhoto() 在失败、复拍、重置时被调用
2. finally 块保护：文件操作使用 try-finally 确保资源释放
3. 路径追踪：pendingPhotoPath 始终记录待清理的文件路径
4. 幂等操作：discardPendingPhoto() 中的 accessSync() 保证文件存在后再删除，异常被忽略

---

十、扩展建议

10.1 多附件场景支持

目前设计支持单个附件。如果需要支持多个角度的拍摄：

// 扩展方案
private attachmentList: Array<{
  path: string;
  captureTime: string;
  angle: string;  // "正面" "侧面" "俯视" 等
}> = [];

private addAttachmentToList(path: string, angle: string): void {
  this.attachmentList.push({
    path,
    captureTime: timestamp(),
    angle
  });
}

10.2 手动对焦控制

如果 AUTO_FRAMING 不可用但焦点模式可配：

// 支持手动焦点控制
if (session.isFocusModeSupported(camera.FocusMode.FOCUS_MODE_AUTO)) {
  session.setFocusMode(camera.FocusMode.FOCUS_MODE_AUTO);
  // 提供焦点框 UI，允许用户点击选择焦点位置
  session.setFocusPoint({ x: touchX / width, y: touchY / height });
}

10.3 与高级功能的集成

• 闪光灯控制：支持补光
• 曝光控制：手动调整亮度
• 变焦控制：支持光学或数字变焦
• 长按连拍：快速连续拍摄多张

---

总结

HarmonyOS 6.1.1 中的相机自动构图能力处理需要遵循以下核心原则：

1. 完整的能力检查：从设备→权限→会话→构图控制，逐层检查
2. 明确的回退原因分类：五层原因，对应不同的业务路由
3. 保留能力事实：即使不能使用自动构图，也要清晰记录"为什么不能用"
4. 人工拍摄的正当性：基于真实能力检查结论而启动，不是因为系统故障
5. 完整的附件交接：包含能力事实、复拍管理、审计链的完整记录
6. 异常恢复的可能性：权限恢复、网络恢复后能否重新开始

通过这套设计，现场取证系统可以优雅地处理设备差异，同时保持完整的业务可追溯性和流程连续性。

---

验证状态：✅ 本文对应的代码已集成到项目，所有能力检查、人工拍摄、附件交接、异常恢复流程均在 CameraManualFallbackPage.ets 中完整实现。

后续复拍建议：计划在后续版本中支持多角度拍摄（正面、侧面、俯视）、手动焦点控制、闪光灯补光等高级功能。

必要条件｜模拟器与真机准备对照

条件	API 24 模拟器	HarmonyOS 6.1.1 真机
SDK/API与构建工具	使用 API 24 镜像验证构建和基础页面	使用兼容 API 24 的签名包安装
Kit引入	先确认编译期 Kit 类型可用	再确认设备运行时模块实际可用
模块/页面配置	页面路由和 Stage 启动可验证	页面路由、签名和设备安装状态均需验证
权限	可演练授权弹窗和拒绝分支	需重新授权并确认系统设置中的真实状态
系统能力/硬件	只能代表模拟器提供的能力	Camera、麦克风、地图、视觉识别等以真机能力为准

SDK/API 对照完成后插入 DevEco Studio API 24 与构建配置截图：

授权对照完成后插入真实设备权限截图：

版本和能力对照完成后插入设备/模拟器信息截图：
