一、引言：为什么渲染管线是 HarmonyOS 性能的核心

在 HarmonyOS 应用开发中，流畅的 UI 体验是用户感知系统性能的第一窗口。无论是 ArkUI 声明式框架的响应速度，还是游戏场景下的高帧率渲染，其底层都依赖一套精密的渲染管线（Rendering Pipeline）。理解这条管线的运作原理，不仅能帮助开发者写出高性能的代码，更能在遇到卡顿、掉帧等问题时快速定位根因。

本文将从 HarmonyOS 的图形栈架构出发，逐层剖析渲染管线的四大核心阶段，深入讲解 ArkUI 引擎的声明式渲染机制，并结合 GPU 命令提交与 VSync 同步原理，给出可落地的性能优化方案与代码实践。

二、HarmonyOS 渲染管线整体架构

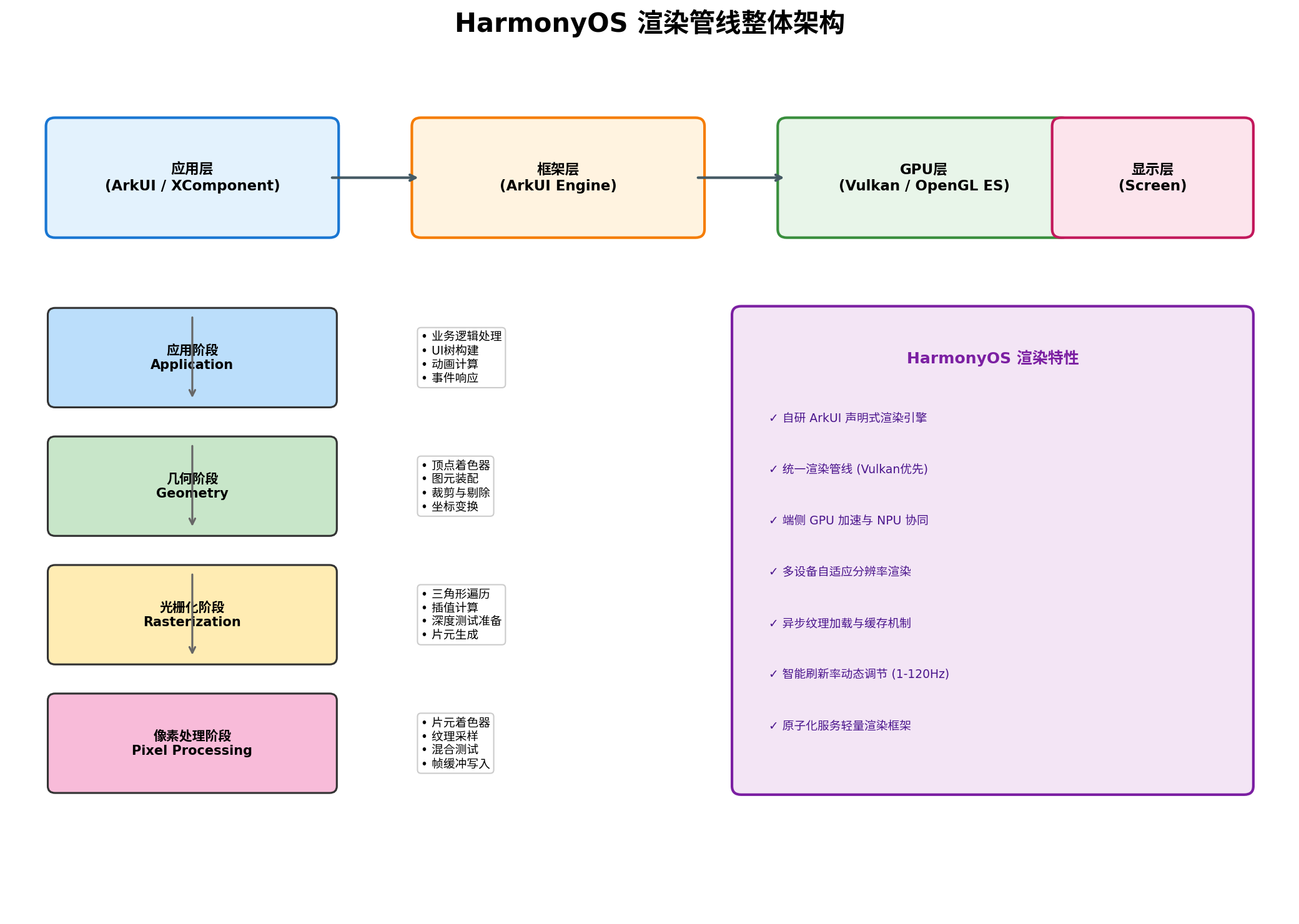

HarmonyOS 的渲染体系采用分层解耦设计，自上而下分为应用层、框架层、GPU 层和显示层四个层级，各层之间通过标准化的渲染接口进行通信。

在这里插入图片描述

2.1 应用层（Application Layer）

应用层是开发者直接交互的层面，主要包括：

  • ArkUI 框架：提供声明式 UI 开发能力，通过 @State、@Prop 等装饰器实现状态驱动渲染。
  • XComponent：用于自定义渲染场景（如游戏、视频播放器），允许开发者直接操作 OpenGL ES 或 Vulkan 上下文。
  • Canvas API：提供 2D 绘制能力，适用于图表、签名板等场景。

2.2 框架层（Framework Layer）

框架层由 ArkUI Engine 驱动，是整个渲染管线的"大脑"。其核心职责包括：

  • UI 树管理：维护组件树（Component Tree）与渲染树（Render Tree）的双向映射。
  • 差异计算（Diff）：通过虚拟 DOM 对比算法，仅更新发生变化的节点。
  • 布局引擎：基于 Flex 约束求解器计算组件尺寸与位置。
  • 动画调度：管理属性动画、转场动画的插值与帧同步。

2.3 GPU 层（GPU Layer）

HarmonyOS 在 GPU 层采用 Vulkan 优先、OpenGL ES 兼容的策略：

  • Vulkan：新一代低开销图形 API，支持显式内存管理和多线程命令录制，在高端设备上优先启用。
  • OpenGL ES：作为兼容性兜底方案，确保中低端设备的渲染稳定性。
  • 自研着色器编译器：针对 Mali、Adreno 等 GPU 架构进行指令级优化。

2.4 显示层（Display Layer）

显示层负责将 GPU 输出的帧缓冲（FrameBuffer）内容呈现到屏幕上，核心机制包括：

  • SurfaceFlinger 合成服务：管理多窗口、多应用的图层合成。
  • VSync 信号同步：确保帧刷新与屏幕刷新率对齐，避免画面撕裂。
  • HDR 与广色域支持：在支持的高端设备上实现 10bit 色深输出。

三、渲染管线四大核心阶段详解

现代 GPU 渲染管线通常划分为四个阶段：应用阶段、几何阶段、光栅化阶段、像素处理阶段。HarmonyOS 在此基础上进行了深度定制优化。

3.1 应用阶段（Application Stage）

应用阶段完全在 CPU 上执行，是开发者最能直接干预的环节：

// 示例：状态变更触发重新渲染
@Entry
@Component
struct RenderDemo {
  @State counter: number = 0
  @State isVisible: boolean = true

  build() {
    Column() {
      Text(`计数: ${this.counter}`)
        .fontSize(24)
        .onClick(() => {
          // 状态变更 → 触发 Diff → 进入渲染管线
          this.counter++
        })

      if (this.isVisible) {
        Image($r('app.media.banner'))
          .width('100%')
          .height(200)
          // 使用异步加载避免阻塞主线程
          .loading(ImageLoadingState.Default)
      }
    }
    .width('100%')
    .padding(16)
  }
}

关键优化点：

  • 避免在 build() 中执行耗时计算，应将逻辑前置到状态变更时。
  • 使用 @ObjectLink 替代 @State 管理复杂对象，减少不必要的整树重建。
  • 图片资源优先使用异步加载（loading 属性），防止 IO 阻塞渲染线程。

3.2 几何阶段（Geometry Stage）

几何阶段负责将 3D 顶点数据转换为屏幕坐标系下的 2D 图元：

子阶段 功能描述 HarmonyOS 优化
顶点着色器 顶点坐标变换、法线计算 支持 GPU 实例化渲染，批量处理相同 mesh
图元装配 将顶点组装为三角形/线段/点 背面剔除前置，减少无效图元
裁剪与剔除 移除视锥体外的图元 使用层次包围盒（BVH）加速
坐标变换 Model → View → Projection → NDC → Screen 矩阵运算 SIMD 向量化

3.3 光栅化阶段（Rasterization Stage）

光栅化将几何图元转换为屏幕像素片段（Fragment）：

  • 三角形遍历：确定每个三角形覆盖的像素区域。
  • 插值计算：对顶点属性（颜色、纹理坐标、深度值）进行重心坐标插值。
  • Early-Z 测试：在片元着色器之前进行深度测试，提前丢弃被遮挡的片元，节省 GPU 计算资源。

HarmonyOS 针对移动端 GPU 的 Tile-Based 架构进行了特别优化：

// 伪代码：Tile-Based 渲染的内存带宽优化
// 传统 Immediate Mode：每次绘制都读写全局显存
// Tile-Based：先将图元分配到 Tile 缓冲，在片上内存完成混合后再写回

void RenderPass::Execute() {
    for (auto& tile : screenTiles) {
        // 在 GPU 片上内存（On-Chip Memory）中处理
        auto localBuffer = AllocateTileMemory(tile);

        for (auto& primitive : tile.primitives) {
            Rasterize(primitive, localBuffer);
            DepthTest(localBuffer);
            Blend(localBuffer);
        }

        // 仅最终颜色写回全局显存，大幅减少带宽
        WriteBackToFrameBuffer(tile, localBuffer);
    }
}

3.4 像素处理阶段（Pixel Processing Stage）

像素处理阶段决定每个像素的最终颜色：

  • 片元着色器（Fragment Shader）：执行纹理采样、光照计算、特效处理。
  • 纹理采样：HarmonyOS 支持 ASTC、ETC2 等压缩纹理格式，降低显存占用。
  • 混合测试：Alpha 混合、模板测试、深度测试的最终裁决。
  • 帧缓冲写入：结果写入双缓冲（Double Buffering）或三重缓冲（Triple Buffering）系统。

四、ArkUI 声明式渲染管线流程

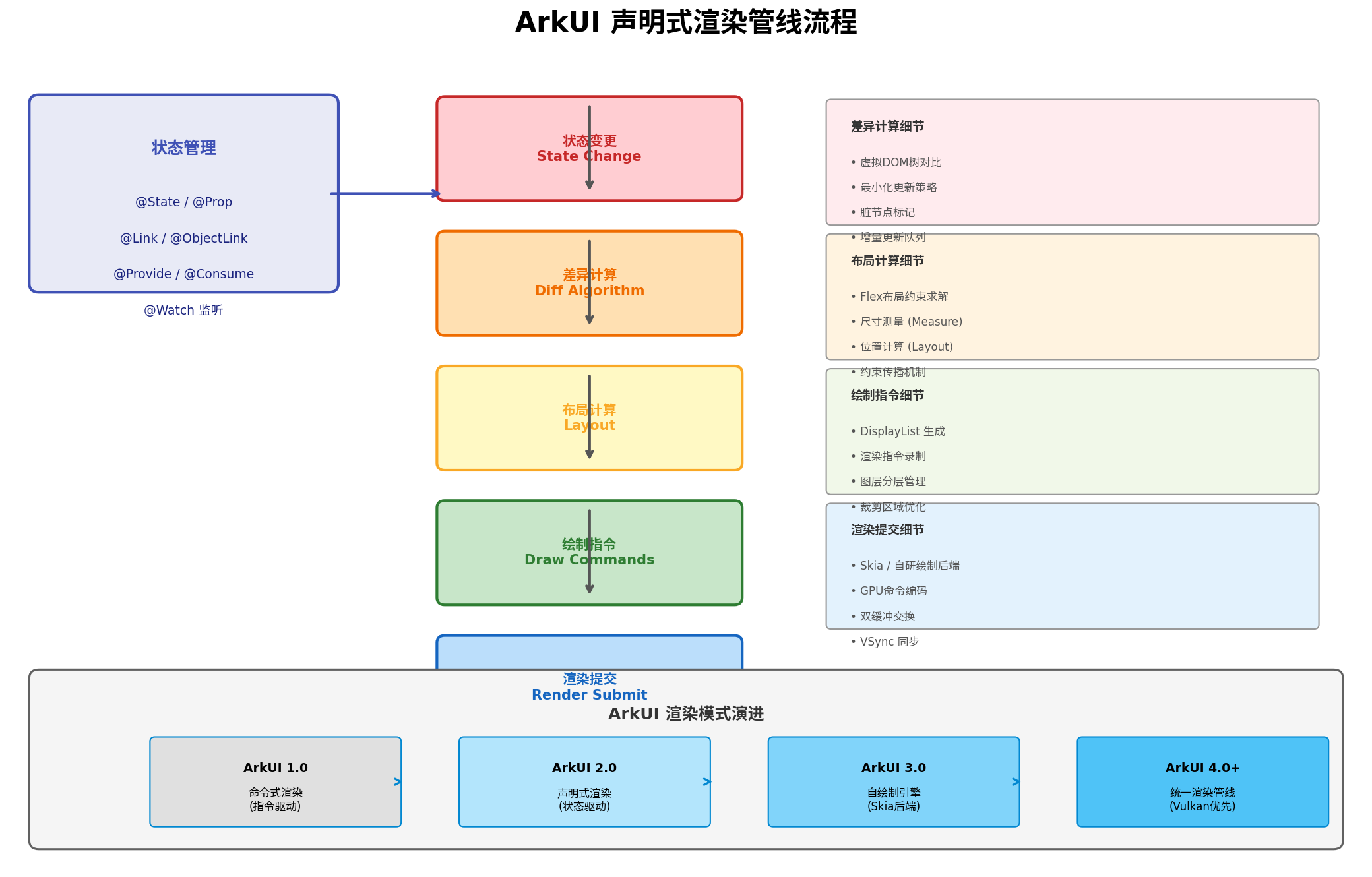

ArkUI 作为 HarmonyOS 的核心 UI 框架，其渲染管线设计直接影响应用性能。

在这里插入图片描述

4.1 状态驱动渲染模型

ArkUI 采用**状态驱动（State-Driven）**的声明式渲染范式，核心流程如下：

  1. 状态变更：@State、@Prop 等装饰器修饰的变量发生变化。
  2. 差异计算（Diff）：框架对比新旧虚拟 DOM 树，标记脏节点（Dirty Nodes）。
  3. 布局计算（Layout）：对脏节点及其子树执行 Measure → Layout 两阶段布局。
  4. 绘制指令录制（Draw Commands）：生成 DisplayList，记录渲染指令序列。
  5. 渲染提交（Render Submit）：通过 Skia 或自研后端将指令转换为 GPU 命令，提交至 GPU 执行。

4.2 布局约束传播机制

ArkUI 的布局系统采用约束向下传播、尺寸向上汇报的模式：

// 示例：约束传播与尺寸计算
@Component
struct ConstraintDemo {
  build() {
    Column() {
      // 父组件向下传递约束：宽度 100%，高度自适应
      Row() {
        // 子组件向上汇报实际尺寸
        Text('自适应文本')
          .fontSize(16)
          .layoutWeight(1)  // 在 Row 中按比例分配剩余空间

        Button('固定按钮')
          .width(100)       // 固定宽度，不参与 weight 分配
          .height(40)
      }
      .width('100%')
      .height(60)
      .backgroundColor('#F5F5F5')
    }
  }
}

性能建议：

  • 避免深层嵌套（建议不超过 10 层），减少约束传播开销。
  • 对固定尺寸组件显式设置 width/height，避免 Measure 阶段的重复计算。
  • 使用 List + LazyForEach 替代 ForEach 渲染长列表，实现视口外组件的懒加载与回收。

4.3 渲染模式演进

版本 渲染模式 核心特性
ArkUI 1.0 命令式渲染 指令驱动，开发者手动管理 UI 更新
ArkUI 2.0 声明式渲染 状态驱动，自动 Diff 与增量更新
ArkUI 3.0 自绘制引擎 基于 Skia 的后端，统一 2D/3D 绘制
ArkUI 4.0+ 统一渲染管线 Vulkan 优先，端云协同渲染

五、GPU 命令提交与 VSync 同步机制

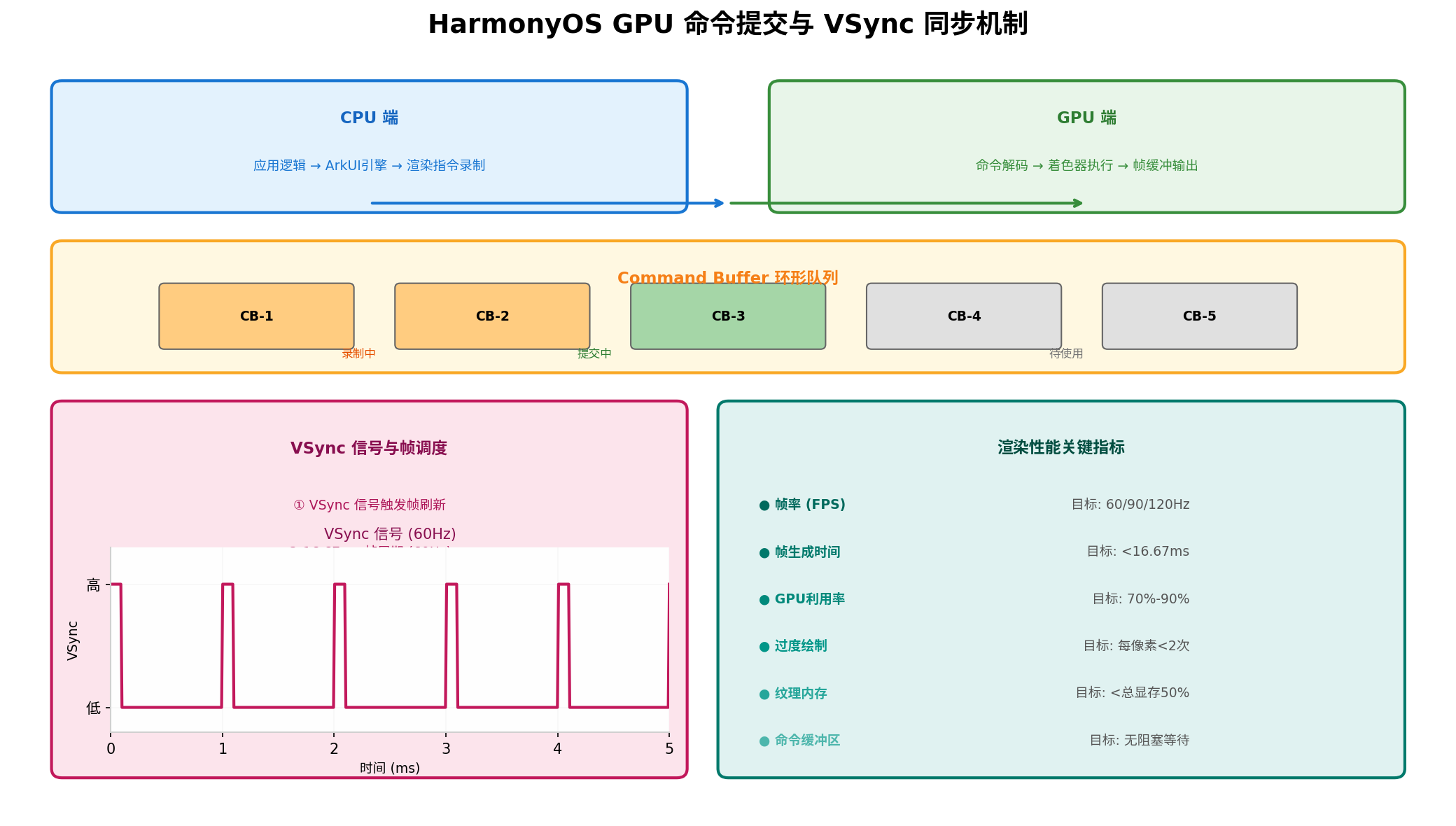

理解 GPU 命令的提交流程和屏幕刷新同步机制，是优化渲染性能的关键。

在这里插入图片描述

5.1 CPU-GPU 并行流水线

HarmonyOS 采用生产者-消费者模型实现 CPU 与 GPU 的并行工作：

  • CPU 端（生产者）：应用逻辑执行、ArkUI 引擎计算、渲染指令录制到 Command Buffer。
  • Command Buffer 环形队列：多个 CB 轮流使用，避免 CPU 等待 GPU。
  • GPU 端（消费者）：从队列中取出 CB，解码命令、执行着色器、输出到帧缓冲。

5.2 VSync 与帧调度

VSync（Vertical Synchronization）是屏幕刷新率与渲染帧率同步的核心机制：

  • 信号周期：60Hz 屏幕每 16.67ms 发出一次 VSync 信号。
  • 帧调度窗口：应用必须在两次 VSync 之间完成一帧的渲染，否则将错过本次刷新，导致掉帧（Jank）。
  • 三重缓冲（Triple Buffering）：HarmonyOS 默认启用三重缓冲，在 CPU 和 GPU 之间增加一个缓冲队列，减少因一方等待另一方造成的空闲。
// 示例：使用 Choreographer 监听 VSync 信号进行自定义动画
import { display } from '@kit.ArkUI'

class VSyncAnimator {
  private targetFPS: number = 60
  private frameInterval: number = 1000 / 60  // ~16.67ms
  private lastFrameTime: number = 0

  startAnimation(updateCallback: (progress: number) => void) {
    const animate = (currentTime: number) => {
      if (currentTime - this.lastFrameTime >= this.frameInterval) {
        const progress = (currentTime % 1000) / 1000
        updateCallback(progress)
        this.lastFrameTime = currentTime
      }
      // 请求下一帧
      display.requestFrame(animate)
    }
    display.requestFrame(animate)
  }
}

5.3 渲染性能关键指标

指标 目标值 超标影响
帧率 (FPS) 60/90/120Hz 低于目标值导致视觉卡顿
帧生成时间 < 16.67ms (60Hz) 超时导致掉帧
GPU 利用率 70%-90% 过低说明 CPU 瓶颈，过高可能过热降频
过度绘制 每像素 < 2 次 增加 GPU 负载和功耗
纹理内存 < 总显存 50% 超标触发频繁换页，性能骤降

六、性能优化实战：从原理到代码

6.1 减少过度绘制（Overdraw）

过度绘制是指同一像素被多次着色。HarmonyOS 开发者工具提供了过度绘制检测功能：

// 优化前：多层半透明叠加导致过度绘制
@Component
struct OverdrawBad {
  build() {
    Stack() {
      Image($r('app.media.bg'))
        .width('100%').height('100%')
      Column() {
        Text('内容').backgroundColor('rgba(255,255,255,0.8)')
        Button('按钮').backgroundColor('rgba(0,150,255,0.9)')
      }
      .backgroundColor('rgba(240,240,240,0.7)')  // 不必要的半透明背景
      .width('100%').height('100%')
    }
  }
}

// 优化后：移除不必要的半透明层，使用不透明颜色
@Component
struct OverdrawGood {
  build() {
    Stack() {
      Image($r('app.media.bg'))
        .width('100%').height('100%')
      Column() {
        Text('内容').backgroundColor('#FFFFFF')
        Button('按钮').backgroundColor('#0096FF')
      }
      .backgroundColor('#F0F0F0')  // 不透明背景
      .width('100%').height('100%')
    }
  }
}

6.2 异步纹理加载与缓存

大图加载是渲染卡顿的常见原因，应使用异步加载和 LRU 缓存：

import { image } from '@kit.ImageKit'

class ImageCache {
  private cache: Map<string, image.PixelMap> = new Map()
  private maxSize: number = 50  // 最大缓存数量

  async loadImage(uri: string): Promise<image.PixelMap> {
    if (this.cache.has(uri)) {
      return this.cache.get(uri)!
    }

    // 异步解码，不阻塞渲染线程
    const pixelMap = await image.createPixelMap(uri, {
      size: { width: 512, height: 512 },  // 限制解码尺寸
      editable: false
    })

    // LRU 淘汰
    if (this.cache.size >= this.maxSize) {
      const firstKey = this.cache.keys().next().value
      this.cache.delete(firstKey)
    }

    this.cache.set(uri, pixelMap)
    return pixelMap
  }
}

6.3 自定义渲染：XComponent + Vulkan

对于游戏或高性能图形应用，可以直接使用 XComponent 接入 Vulkan：

// Native C++ 层：Vulkan 渲染初始化
#include <vulkan/vulkan.h>
#include <native_window/external_window.h>

class VulkanRenderer {
private:
    VkInstance instance;
    VkDevice device;
    VkSwapchainKHR swapchain;
    VkCommandPool commandPool;
    std::vector<VkCommandBuffer> commandBuffers;

public:
    bool Initialize(OHNativeWindow* window) {
        // 1. 创建 Vulkan 实例
        VkInstanceCreateInfo createInfo{};
        createInfo.sType = VK_STRUCTURE_TYPE_INSTANCE_CREATE_INFO;
        vkCreateInstance(&createInfo, nullptr, &instance);

        // 2. 创建逻辑设备
        VkDeviceCreateInfo deviceInfo{};
        deviceInfo.sType = VK_STRUCTURE_TYPE_DEVICE_CREATE_INFO;
        vkCreateDevice(physicalDevice, &deviceInfo, nullptr, &device);

        // 3. 创建交换链（与 SurfaceFlinger 对接）
        VkSwapchainCreateInfoKHR swapchainInfo{};
        swapchainInfo.sType = VK_STRUCTURE_TYPE_SWAPCHAIN_CREATE_INFO_KHR;
        swapchainInfo.surface = surface;
        swapchainInfo.minImageCount = 3;  // 三重缓冲
        swapchainInfo.imageFormat = VK_FORMAT_B8G8R8A8_UNORM;
        swapchainInfo.imageExtent = {width, height};
        swapchainInfo.presentMode = VK_PRESENT_MODE_FIFO_KHR;  // VSync 同步
        vkCreateSwapchainKHR(device, &swapchainInfo, nullptr, &swapchain);

        // 4. 创建命令缓冲池
        VkCommandPoolCreateInfo poolInfo{};
        poolInfo.sType = VK_STRUCTURE_TYPE_COMMAND_POOL_CREATE_INFO;
        poolInfo.queueFamilyIndex = graphicsQueueFamily;
        poolInfo.flags = VK_COMMAND_POOL_CREATE_RESET_COMMAND_BUFFER_BIT;
        vkCreateCommandPool(device, &poolInfo, nullptr, &commandPool);

        return true;
    }

    void RenderFrame() {
        // 录制渲染命令
        VkCommandBufferBeginInfo beginInfo{};
        beginInfo.sType = VK_STRUCTURE_TYPE_COMMAND_BUFFER_BEGIN_INFO;
        beginInfo.flags = VK_COMMAND_BUFFER_USAGE_ONE_TIME_SUBMIT_BIT;
        vkBeginCommandBuffer(commandBuffers[currentFrame], &beginInfo);

        // 渲染通道开始
        VkRenderPassBeginInfo renderPassInfo{};
        renderPassInfo.sType = VK_STRUCTURE_TYPE_RENDER_PASS_BEGIN_INFO;
        renderPassInfo.renderPass = renderPass;
        renderPassInfo.framebuffer = framebuffers[imageIndex];
        renderPassInfo.renderArea = {{0, 0}, {width, height}};
        vkCmdBeginRenderPass(commandBuffers[currentFrame], &renderPassInfo, VK_SUBPASS_CONTENTS_INLINE);

        // 绑定管线、描述符集、绘制
        vkCmdBindPipeline(commandBuffers[currentFrame], VK_PIPELINE_BIND_POINT_GRAPHICS, graphicsPipeline);
        vkCmdDraw(commandBuffers[currentFrame], vertexCount, 1, 0, 0);

        vkCmdEndRenderPass(commandBuffers[currentFrame]);
        vkEndCommandBuffer(commandBuffers[currentFrame]);

        // 提交到 GPU 队列
        VkSubmitInfo submitInfo{};
        submitInfo.sType = VK_STRUCTURE_TYPE_SUBMIT_INFO;
        submitInfo.commandBufferCount = 1;
        submitInfo.pCommandBuffers = &commandBuffers[currentFrame];
        vkQueueSubmit(graphicsQueue, 1, &submitInfo, fence);

        // 呈现到屏幕（等待 VSync）
        VkPresentInfoKHR presentInfo{};
        presentInfo.sType = VK_STRUCTURE_TYPE_PRESENT_INFO_KHR;
        presentInfo.swapchainCount = 1;
        presentInfo.pSwapchains = &swapchain;
        presentInfo.pImageIndices = &imageIndex;
        vkQueuePresentKHR(presentQueue, &presentInfo);
    }
};

七、总结与展望

本文从 HarmonyOS 渲染管线的整体架构出发，系统性地剖析了应用阶段、几何阶段、光栅化阶段和像素处理阶段的核心原理，深入讲解了 ArkUI 声明式渲染的状态驱动模型与布局约束机制，并结合 GPU 命令提交和 VSync 同步原理，给出了可落地的性能优化代码实践。

随着 HarmonyOS NEXT 的推进，渲染管线正在向以下方向演进：

  1. 端云协同渲染：将复杂计算 offload 到云端 GPU，端侧仅负责最终合成。
  2. AI 辅助渲染：利用 NPU 进行超分辨率、帧生成等 AI 渲染增强。
  3. 光线追踪支持：在高端设备上引入硬件级光线追踪能力。
  4. 统一跨设备渲染：一套渲染管线适配手机、平板、车机、智慧屏等多形态设备。

掌握渲染管线的底层原理，是每一位 HarmonyOS 开发者从"会用"走向"精通"的必经之路。希望本文能为你的性能优化实践提供有价值的参考。
