依托HarmonyOS 6.1最新特性实现图片编辑APP（一）：Image Kit概述与架构设计

前言

在移动应用开发领域，图片处理始终是开发者面临的核心挑战之一。从图片的加载、解码、编辑到最终的保存，每一步都涉及复杂的底层操作。HarmonyOS 6.1 推出的 Image Kit（图片处理服务） 为开发者提供了一套完整、高效、易用的图片处理解决方案，涵盖了从图片解码到高级编辑的全链路能力。

本系列文章将以一个完整的图片编辑APP实战项目——"ImageEditor Pro"为例，从零开始，依托 HarmonyOS 6.1 最新特性，逐步讲解 Image Kit 的各个核心模块。我们将实现一个具备图片解码、编辑处理、滤镜特效、元数据管理、格式转换、超分辨率增强等功能的专业图片编辑应用。

Image Kit 是HarmonyOS提供的一套图片处理服务，支持图片解码、编码、编辑、元数据处理、图片接收等核心功能，是构建图片相关应用的基础能力集。

本文作为系列开篇，将首先介绍 Image Kit 的整体架构、核心概念以及我们的"ImageEditor Pro"APP的架构设计。

一、Image Kit概述

1.1 什么是Image Kit

Image Kit 是HarmonyOS为开发者提供的一套图片处理服务（Image Processing Service），它封装了图片处理的底层实现，向上层应用提供统一的API接口。开发者无需关心图片格式的差异、底层解码器的实现细节，即可通过简洁的API完成复杂的图片处理任务。

Image Kit的核心定位如下：

核心能力功能描述适用场景
图片解码将图片文件解析为PixelMap或Picture对象图片加载、预览、编辑前处理
图片编码将处理后的图像数据封装为指定格式图片保存、格式转换、分享导出
图片编辑裁剪、缩放、旋转、翻转、透明度等操作图片美化、编辑工具、社交应用
元数据处理读取和编辑Exif、XMP等元数据照片信息管理、版权保护、隐私处理
图片接收接收相机等设备的实时图像流相机预览、实时滤镜、视频帧处理
高级处理HDR合成、超分辨率、区域解码等专业摄影、AI增强、大图优化

1.2 Image Kit核心概念

在深入学习之前，需要理解 Image Kit 中的几个核心术语：

术语英文说明
位图对象PixelMap承载一张图片像素数据的位图对象，可读取或写入像素数据，支持裁剪、缩放、旋转、镜像等操作
多图对象Picture由主图、辅助图和元数据组成，支持获取主图、辅助图、元数据以及合成HDR图等操作
图片解码Image Decoding将所支持格式的图片文件解析并转换为PixelMap或Picture等图像对象的过程
图片编码Image Encoding将处理后的图像数据封装为指定图片格式文件的过程
图片元数据Image Metadata描述图像属性、拍摄信息、格式信息或处理辅助信息的数据集合
滤镜链Filter Chain按顺序组合多个滤镜的图像效果处理链路
HDRHigh Dynamic Range高动态范围图像表达方式，可记录更丰富的亮度层次和色彩信息

1.3 支持的图片格式

Image Kit 支持丰富的图片格式，涵盖了日常开发中的绝大多数场景：

  • JPEG — 最通用的有损压缩格式
  • PNG — 支持透明通道的无损压缩格式
  • GIF — 支持动图的经典格式
  • WebP — 同时支持有损和无损压缩的现代格式
  • BMP — 无压缩的位图格式
  • SVG — 矢量图形格式
  • ICO — 图标文件格式
  • DNG — Adobe推出的公开RAW图像文件格式
  • HEIC — 高效率图像文件格式，比JPEG更小的体积
  • TIFF（API 23+）— 专业图像格式
  • HEIFS（API 23+）— HEIF序列图像格式
  • WBMP（API 23+）— 无线位图格式
  • AVIF（API 26+）— 新一代高效图像格式
  • AVIS（API 26+）— AVIF序列图像格式

提示：部分格式的解码能力依赖于具体的设备硬件，建议在调用前使用 image.getImageSourceSupportedFormats() 接口动态查询当前设备上的解码能力。

1.4 Image Kit在HarmonyOS生态中的位置

Image Kit 在HarmonyOS整体架构中属于媒体服务层，与 Media Kit（媒体服务）、Media Library Kit（媒体库服务） 等共同构成了HarmonyOS的媒体处理生态。

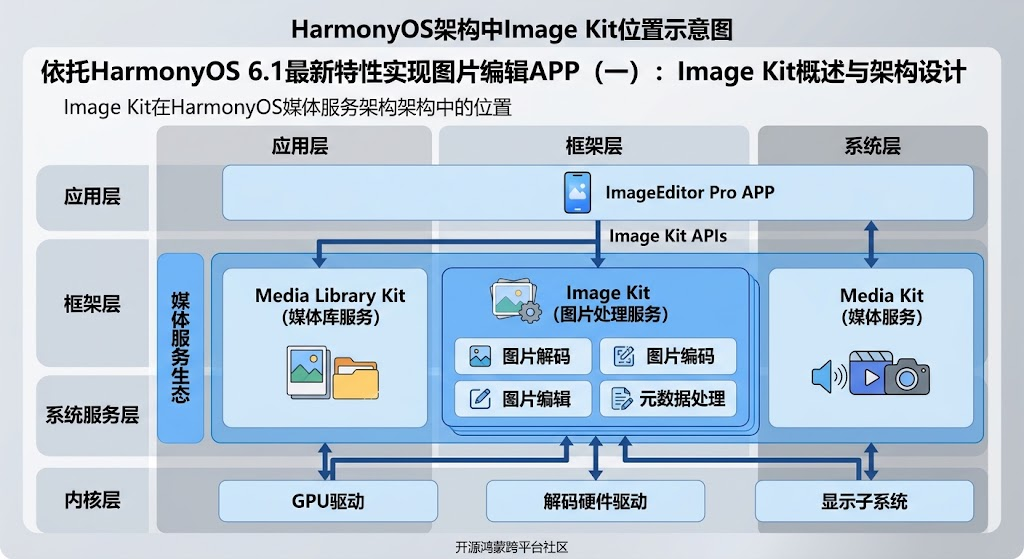

在这里插入图片描述

图1：Image Kit在HarmonyOS媒体服务架构中的位置

二、ImageEditor Pro APP架构设计

2.1 项目概述

ImageEditor Pro 是一款基于HarmonyOS 6.1开发的图片编辑应用，充分利用 Image Kit 的各项能力，实现以下核心功能：

  1. 图片选择与解码加载
  2. 基础编辑操作（裁剪、缩放、旋转、翻转）
  3. 高级编辑功能（滤镜链、透明度调整、像素级操作）
  4. 元数据查看与编辑
  5. 多格式导出与编码
  6. HDR图片处理
  7. 超分辨率增强
  8. 相机实时滤镜

2.2 技术选型

技术项选型说明
开发语言ArkTSHarmonyOS官方推荐语言
UI框架ArkUI声明式UI开发框架
图片处理Image Kit核心图片处理能力
文件管理CoreFileKit文件读写操作
能力管理AbilityKit应用生命周期管理
资源管理LocalizationKit资源文件访问

2.3 项目模块划分

项目采用模块化架构设计，将不同功能拆分为独立模块：

ImageEditorPro/
├── entry/src/main/ets/
│   ├── pages/           # 页面层
│   │   ├── Index.ets             # 首页（图片选择）
│   │   ├── EditorPage.ets        # 编辑页
│   │   ├── MetadataPage.ets      # 元数据页
│   │   ├── ExportPage.ets        # 导出页
│   │   └── CameraPage.ets        # 相机页
│   ├── viewmodel/       # 视图模型层
│   │   ├── EditorViewModel.ets
│   │   ├── MetadataViewModel.ets
│   │   └── ExportViewModel.ets
│   ├── model/           # 数据模型层
│   │   ├── ImageModel.ets
│   │   ├── EditOperation.ets
│   │   └── FilterModel.ets
│   └── utils/           # 工具层
│       ├── ImageDecoder.ets     # 图片解码工具
│       ├── ImageEncoder.ets     # 图片编码工具
│       ├── PixelMapEditor.ets   # 像素编辑工具
│       ├── MetadataUtil.ets     # 元数据工具
│       └── FilterEngine.ets     # 滤镜引擎

2.4 核心类图设计

ImageEditor Pro 的核心类关系如下：

┌─────────────────┐     ┌──────────────────┐
│   ImageDecoder  │────▶│   ImageSource     │
│   (解码工具)     │     │   (图片源)        │
└────────┬────────┘     └──────────────────┘
         │
         ▼
┌─────────────────┐     ┌──────────────────┐
│  PixelMapEditor │────▶│    PixelMap       │
│  (像素编辑)      │     │   (位图对象)      │
└────────┬────────┘     └──────────────────┘
         │
         ▼
┌─────────────────┐     ┌──────────────────┐
│   ImageEncoder  │────▶│   ImagePacker     │
│   (编码工具)     │     │   (图片打包器)    │
└─────────────────┘     └──────────────────┘

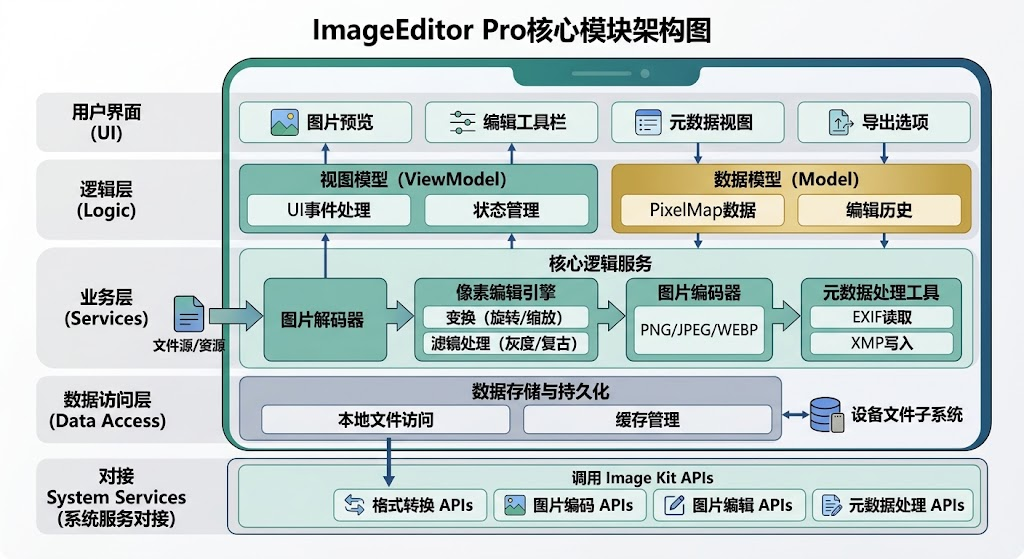

在这里插入图片描述

图2：ImageEditor Pro核心模块架构图

三、Image Kit核心API体系

3.1 主要API模块

Image Kit 提供的核心API模块如下：

API模块主要类/接口功能描述
ImageSourceimage.createImageSource()创建图片源，完成图片解码
ImagePackerimage.createImagePacker()创建图片打包器，完成图片编码
PixelMapimage.PixelMap位图对象，支持像素级操作
Pictureimage.Picture多图对象，支持HDR处理
ImageReceiverimage.createImageReceiver()图片接收器，接收实时图像流

3.2 开发环境配置

在HarmonyOS项目中使用 Image Kit，需要在 module.json5 中配置权限，并在代码中导入模块：

// 导入Image Kit核心模块
import { image } from '@kit.ImageKit';
import { BusinessError } from '@kit.BasicServicesKit';
import { common } from '@kit.AbilityKit';
import { fileIo } from '@kit.CoreFileKit';
import { resourceManager } from '@kit.LocalizationKit';

// module.json5 权限配置示例
{
  "module": {
    "name": "entry",
    "requestPermissions": [
      {
        "name": "ohos.permission.READ_MEDIA",
        "reason": "$string:read_media_reason",
        "usedScene": {
          "abilities": ["EntryAbility"],
          "when": "inuse"
        }
      },
      {
        "name": "ohos.permission.WRITE_MEDIA",
        "reason": "$string:write_media_reason",
        "usedScene": {
          "abilities": ["EntryAbility"],
          "when": "inuse"
        }
      },
      {
        "name": "ohos.permission.CAMERA",
        "reason": "$string:camera_reason",
        "usedScene": {
          "abilities": ["EntryAbility"],
          "when": "inuse"
        }
      }
    ]
  }
}

3.3 图片处理基本流程

在 Image Kit 中，图片处理的标准流程如下：

  1. 获取图片数据源（文件路径、文件描述符、缓冲区或资源文件）
  2. 创建 ImageSource 实例
  3. 设置解码选项，调用解码方法获取 PixelMap 或 Picture
  4. 对 PixelMap 进行编辑处理
  5. 使用 ImagePacker 将处理后的图片编码保存
// 图片处理基本流程示例
async function processImage(context: Context, fileName: string): Promise<void> {
  try {
    // 步骤1：获取图片路径
    const filePath: string = context.cacheDir + '/' + fileName;

    // 步骤2：创建ImageSource
    const imageSource: image.ImageSource = image.createImageSource(filePath);

    // 步骤3：设置解码选项并解码
    let decodingOptions: image.DecodingOptions = {
      editable: true,
      desiredPixelFormat: image.PixelMapFormat.RGBA_8888
    };
    const pixelMap = await imageSource.createPixelMap(decodingOptions);

    // 步骤4：编辑处理（示例：旋转90度）
    await pixelMap.rotate(90);

    // 步骤5：编码保存
    const imagePacker = image.createImagePacker();
    let packOptions: image.PackingOptions = {
      format: 'image/jpeg',
      quality: 90
    };
    const data = await imagePacker.packToData(pixelMap, packOptions);

    // 写入文件
    const outputPath = context.cacheDir + '/output.jpg';
    const file = fileIo.openSync(outputPath, fileIo.OpenMode.CREATE | fileIo.OpenMode.WRITE_ONLY);
    fileIo.writeSync(file.fd, data);
    fileIo.closeSync(file);

    // 释放资源
    await pixelMap.release();
    await imageSource.release();
    imagePacker.release();

    console.info('Image processing completed successfully.');
  } catch (error) {
    console.error(`Image processing failed: ${error}`);
  }
}

四、APP页面跳转与导航设计

4.1 页面路由规划

ImageEditor Pro 采用页面路由进行页面跳转：

页面路由页面名称功能描述
pages/Index首页展示图片列表，选择要编辑的图片
pages/EditorPage编辑页提供裁剪、旋转、滤镜等编辑功能
pages/MetadataPage元数据页查看和编辑图片Exif/XMP信息
pages/ExportPage导出页选择格式、质量参数并导出图片
pages/CameraPage相机页实时拍照并应用滤镜

4.2 导航实现

// 页面路由导航示例
import { router } from '@kit.ArkUI';

// 导航到编辑页，传递图片路径
function navigateToEditor(imagePath: string): void {
  router.pushUrl({
    url: 'pages/EditorPage',
    params: {
      imagePath: imagePath
    }
  }).then(() => {
    console.info('Navigation to EditorPage succeeded.');
  }).catch((err: BusinessError) => {
    console.error(`Navigation failed: ${err}`);
  });
}

// 从编辑页返回
function navigateBack(): void {
  router.back();
}

五、数据流与状态管理

5.1 状态管理方案

本项目使用 @State 和 @Observed 装饰器进行状态管理，确保UI与数据的一致性：

// 编辑状态管理
@Observed
class EditorState {
  currentPixelMap: image.PixelMap | null = null;
  rotation: number = 0;
  scale: number = 1.0;
  brightness: number = 0;
  contrast: number = 1.0;
  saturation: number = 1.0;
  appliedFilters: string[] = [];
  isDirty: boolean = false; // 标记是否有未保存的修改
}

// 在ViewModel中使用
@Entry
@Component
struct EditorPage {
  @State editorState: EditorState = new EditorState();

  build() {
    Column() {
      // 图片预览区域
      Image(this.editorState.currentPixelMap)
        .width('100%')
        .height('60%')
        .objectFit(ImageFit.Contain)

      // 编辑工具栏
      Row() {
        Button('旋转')
          .onClick(() => {
            this.editorState.rotation = (this.editorState.rotation + 90) % 360;
            this.editorState.isDirty = true;
          })
        Button('缩放')
          .onClick(() => {
            this.editorState.scale = this.editorState.scale === 1.0 ? 0.5 : 1.0;
            this.editorState.isDirty = true;
          })
      }
    }
  }
}

六、开发环境与工具链

6.1 开发工具

工具版本要求用途
DevEco Studio5.0.0+集成开发环境
HarmonyOS SDKAPI 26+开发SDK
ArkTS最新稳定版编程语言
hdc最新版设备调试工具

6.2 项目依赖配置

// oh-package.json5 依赖配置
{
  "dependencies": {
    "@kit.ImageKit": "file:../../ImageKit",
    "@kit.AbilityKit": "file:../../AbilityKit",
    "@kit.ArkUI": "file:../../ArkUI",
    "@kit.CoreFileKit": "file:../../CoreFileKit",
    "@kit.LocalizationKit": "file:../../LocalizationKit",
    "@kit.BasicServicesKit": "file:../../BasicServicesKit"
  }
}

七、本系列文章规划

7.1 系列文章目录

本系列共10篇文章，涵盖从基础到高级的完整内容：

  1. Image Kit概述与APP架构设计（本文）— 了解Image Kit全貌和项目规划
  2. 图片解码详解 — 从文件到PixelMap的完整解析流程
  3. 图片编码与格式转换 — 灵活导出与多格式支持
  4. PixelMap图像变换实战 — 裁剪、缩放、旋转与翻转
  5. PixelMap位图操作与滤镜 — 像素级图像处理与自定义滤镜
  6. 图片元数据处理 — Exif与XMP信息读取和编辑
  7. 图片超分辨率与AI增强 — 使用VideoProcessingEngine提升画质
  8. 图片接收与相机实时处理 — 实时图像流处理与滤镜
  9. HDR与多图对象高级处理 — 高品质图像处理
  10. 总结与完整实现 — 项目整合与性能优化

7.2 学习路径建议

  • 初学者建议从第1篇开始，按顺序阅读
  • 有基础的开发者可直接跳转到感兴趣的章节
  • 建议配合官方文档一起学习：Image Kit开发指南

总结

本文作为系列开篇，介绍了 HarmonyOS 6.1 Image Kit 的整体架构、核心概念、API体系，以及ImageEditor Pro 图片编辑APP的架构设计。Image Kit 提供了从解码到编码、从基础编辑到高级处理的完整能力链，是构建HarmonyOS图片处理应用的基石。

下一篇文章，我们将深入探讨 Image Kit 的图片解码能力，详细介绍如何将不同格式的图片文件高效地解码为 PixelMap 对象，为后续的编辑处理做好准备。
