实例：简易钢琴（Piano）｜技术：全量代码解读、操作剧本、触摸乐器模式抽象

一、本篇定位

前两篇分别讲了几何层与交互层，本篇完成三件事：

1. 全量源码逐段解读——PianoPage 从头到尾过一遍；
2. 运行效果演示——从音阶弹奏到静音开关的完整操作；
3. 模式抽象——"触摸发音乐器"通用模板，附两个改写场景。

二、完整源码：PianoPage.ets

/**
 * 简易钢琴 —— 自定义 Canvas（CanvasRenderingContext2D）应用 10
 * 对应博客：Canvas_2d/10_简易钢琴/10-1 ~ 10-3
 *
 * 功能：
 *  1. 钢琴键盘：一个八度（C3~B3 白键 7 + 黑键 5）
 *  2. Canvas 琴键绘制：白键/黑键布局，按下高亮
 *  3. 触摸发音：Down 命中琴键 → 高亮 + AVPlayer 播放音阶
 *  4. 音高提示：显示当前按下音符名
 */
import { audio } from '@kit.AudioKit';
import { hilog } from '@kit.PerformanceAnalysisKit';

const TAG = 'Piano';

/** 白键（C 大调音阶） */
const WHITE_KEYS: string[] = ['C3', 'D3', 'E3', 'F3', 'G3', 'A3', 'B3'];
/** 黑键位置：白键之间的间隔序号 */
const BLACK_POS: number[] = [1, 3, 5, 6, 7];
/** 黑键音符名 */
const BLACK_NAMES: string[] = ['C#3', 'D#3', 'F#3', 'G#3', 'A#3'];

@Entry
@Component
struct PianoPage {
  private settings: RenderingContextSettings = new RenderingContextSettings(true);
  private ctx: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);
  private canvasW: number = 0;
  private canvasH: number = 0;

  private whiteW: number = 44;
  private whiteH: number = 200;
  private blackW: number = 26;
  private blackH: number = 126;
  private startX: number = 10;

  private players: Array<audio.AudioPlayer | null> = [];
  private muted: boolean = false;

  @State pressedKey: string = '';
  @State noteText: string = '触摸琴键弹奏';
  @State mutedText: string = '';

  aboutToDisappear(): void {
    for (const p of this.players) {
      if (p !== null) {
        p.release();
      }
    }
    this.players = [];
  }
  // whiteX / blackX / playNote / onTouch / hitKey / draw / build
  // （见上两篇逐段解读）
}

逐段解读总表

代码段	职责	关键决策
WHITE_KEYS	白键音名	C 大调八度
BLACK_POS	黑键间隔序号	布局参数化
BLACK_NAMES	黑键音名	升号记谱
几何常量	whiteW/blackW 等	键盘比例
whiteX/blackX	坐标计算	白等宽黑跨交界

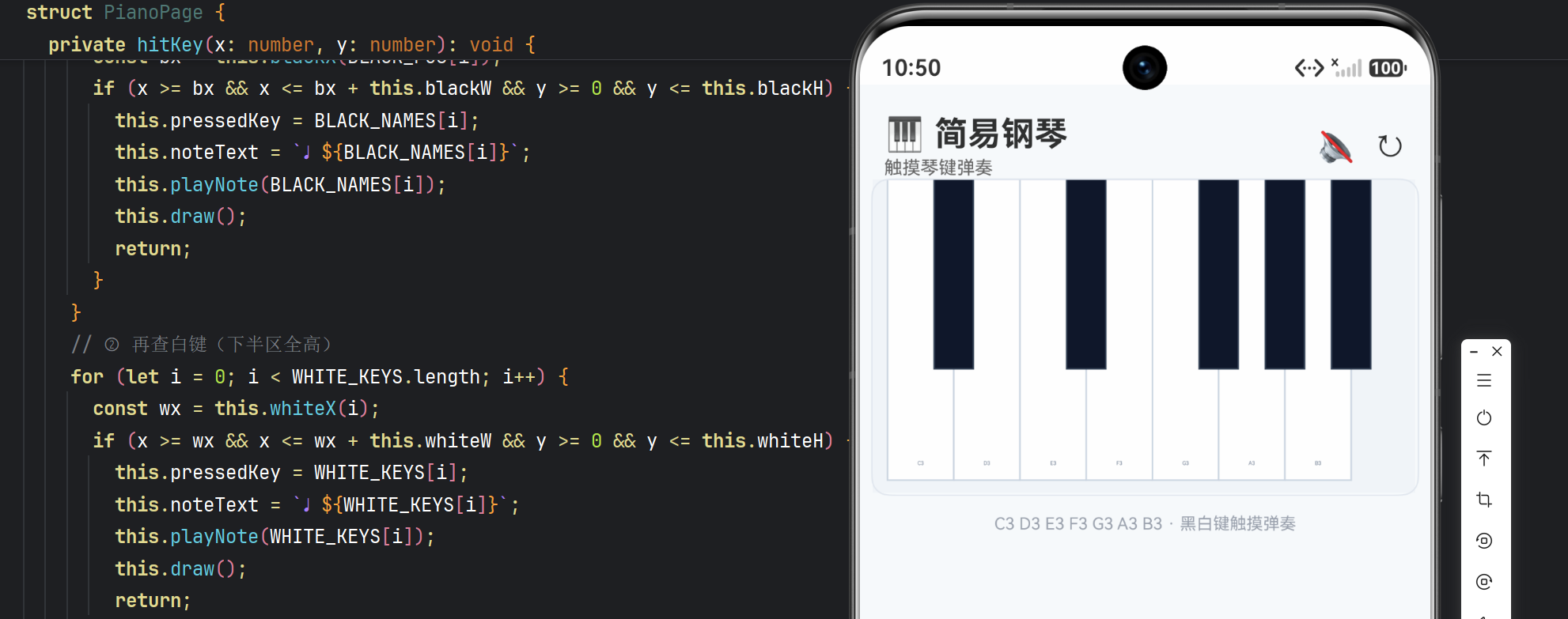

hitKey	命中判定	先黑后白 + Y 分区
playNote	发音（降级日志）	无资源不报错
draw	键盘绘制	按下高亮
onTouch	三态交互	Down/Move 弹奏
播放器数组	资源管理	release 清理
静音开关	muted	演示控制

三、接入工程三步

Step 1：放文件

• PianoPage.ets → entry/src/main/ets/pages/canvas_2d/

Step 2：注册路由（main_pages.json）

"pages/canvas_2d/PianoPage",

Step 3：首页入口（Index.ets）

Button('🎹 38 简易钢琴')
  .fontSize(14)
  .width('80%')
  .onClick(() => {
    this.getUIContext().getRouter().pushUrl({ url: 'pages/canvas_2d/PianoPage' });
  })

四、运行效果演示（操作剧本）

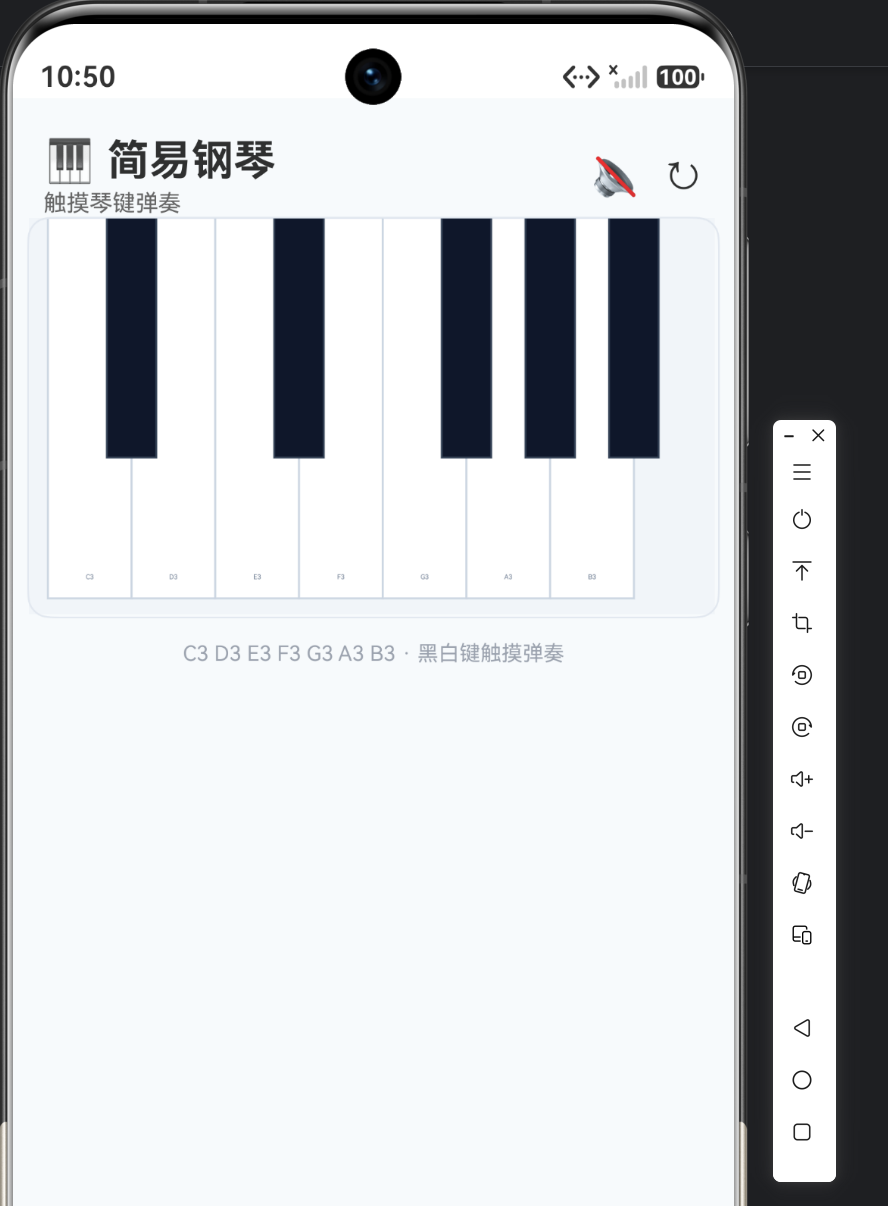

场景一：首次打开

步骤	界面表现	数据来源
1	标题栏：“🎹 简易钢琴”，提示"触摸琴键弹奏"，🔊	—
2	画布：白底 7 个白键（C3~B3 带标签），交界处 5 个深色黑键	draw
3	底部说明：“C3 D3 E3 F3 G3 A3 B3 · 黑白键触摸弹奏”	—

场景二：C 大调音阶弹奏

依次点白键 C3→B3：

• 每个键按下瞬间变浅蓝、提示"♩ C3"、“♩ D3”…；
• 抬起恢复白色、提示复位；
• 画布日志输出 “play note: C3” 等（无资源环境）。

场景三：黑键弹奏

点 C3-D3 之间的黑键 → 深蓝高亮 + “♩ C#3”。五个黑键都能触发。

场景四：滑动滑音

手指从 C3 滑到 G3 → 沿途白键逐个点亮（Move 连续命中），松开全部复位。

场景五：静音开关

点 🔊 → 变 🔇 → 再弹琴键：高亮与提示正常、无发音日志（muted 短路）。再点恢复。

五、模式抽象：触摸发音乐器通用模板

5.1 模板骨架

┌─────────────────────────────────────────────┐
│  键位几何层                                  │
│  键数组（名称/位置编码）+ 坐标计算函数        │
│  白等宽排布、黑跨交界（间隔序号编码）         │
└──────────────────┬──────────────────────────┘
                   │
┌──────────────────▼──────────────────────────┐
│  命中判定层                                  │
│  先查覆盖层（黑键）→ 再查底层（白键）         │
│  Y 分区限定各键有效高度                      │
└──────────────────┬──────────────────────────┘
                   │
┌──────────────────▼──────────────────────────┐
│  反馈层                                     │
│  视觉：按下高亮（pressedKey 比较）           │
│  听觉：playNote（AVPlayer / 降级日志）       │
└──────────────────┬──────────────────────────┘
                   │
┌──────────────────▼──────────────────────────┐
│  生命周期层                                  │
│  播放器数组懒创建 + release 统一清理          │
└─────────────────────────────────────────────┘

5.2 六个约定

1. 键位参数化：白键等宽、黑键间隔序号——调整几何改常量即可；
2. 先查覆盖层：黑键盖白键，命中先黑后白；
3. Y 分区判定：黑键半高、白键全高，各限区域；
4. 视觉听觉分离：高亮（绘制）+ 发音（播放）各自独立，静音只关声音；
5. 声音可降级：无资源环境降级为日志，功能不报错；
6. 资源统一清理：播放器数组 release，页面销毁不留泄漏。

5.3 两个改写场景

场景 A：鼓垫（Drum Pad）

钢琴实例	鼓垫改写
白键 7 个	打击垫 4×4 网格
黑键	特殊音效垫
命中黑键优先	网格矩形命中（无覆盖层）
playNote	播放鼓点采样

场景 B：MIDI 键盘

钢琴实例	MIDI 改写
一个八度	88 键（八度模式重复）
playNote	MIDI 事件输出（外部音源）
按下高亮	力度感应（按压深度→音量）

场景 C：木琴/竖琴 App——键位几何 + 触摸发音，模板复用。

三个场景的共同点：“键位几何 + 命中判定 + 视觉听觉反馈 + 资源生命周期”。掌握 38，任何"触摸发音乐器"都能起步。

六、三篇内容总对照

篇章	核心知识点	一句话总结
38-1 琴键布局与触摸演奏	黑键间隔编码、先黑后白	几何参数化 + 分区命中
38-2 页面UI与弹奏交互	双状态量、静音开关、播放器管理	一事件双通道反馈
38-3 完整代码与运行效果	全量源码、操作剧本、乐器模板	触摸乐器四层结构

七、FAQ（三篇汇总补遗）

Q1：38 与 21-37 的最大不同是什么？
A：引入声音维度——视觉 + 听觉双通道反馈。此前全是纯视觉应用。视听结合是乐器类应用的特征，也是 Canvas 应用的新方向。

Q2：真机怎么接入真实音效？
A：三步——① 准备音符 wav 到 resources/rawfile/notes/；② audio.createAudioPlayer() 建播放器；③ player.src = 'rawfile:///notes/C3.wav' + player.play()。替换 playNote 即可，其余零改动。接入点单一。

Q3：为什么黑键用升号（C#）而不是降号（Db）？
A：C 大调黑键习惯用升号记谱。记谱法约定——换调式（如 F 大调）可改降号。命名是显示问题，与实现无关。

Q4：按下高亮后为什么必须重绘？
A：Canvas 是"绘制后保持"的位图，不会自动更新。pressedKey 变化后必须 draw() 重画当前帧——Canvas 应用都要"状态变化 → 主动重绘"（全系列一致）。

Q5：滑音时 Move 高频触发会影响性能吗？
A：每帧 hitKey + draw（约 7 白 5 黑循环），开销小。高频触摸下 60fps 无压力。先测再优化。

Q6：能录下弹奏吗？
A：能——Down 时记录 {name, time} 数组，回放用定时器依次 playNote + 高亮。弹奏录制是教学好功能，留作练习。

八、结语

三篇文章完整走完了简易钢琴的"几何 → 交互 → 复用"闭环：

• 1 教你琴键建模：黑键间隔编码、先黑后白命中、按下高亮；
• 2 教你反馈设计：双状态量、静音开关、播放器生命周期；
• 3 教你模式复用：触摸乐器四层模板，改几何即覆盖鼓垫、MIDI。
