导读

前文回顾：在上一篇《列表渲染优化》中，我们深入探讨了LazyForEach按需渲染、组件复用池以及六大列表优化策略。本文将聚焦图片渲染优化这一关键议题，从解码管线到缓存策略，提供一套完整的图片性能调优方案。

---

一、引言：图片渲染为何是性能瓶颈

在HarmonyOS应用开发中，图片是最常见的资源类型之一。一张精美的Banner图、一组商品展示图、一段用户头像列表，图片无处不在。然而，图片也是应用性能的「隐形杀手」。

开发者常遇到以下困境：

• 大图解码卡顿：加载一张4K高清图时，UI冻结数百毫秒；
• 内存OOM崩溃：图片列表页内存暴涨，应用被系统强制回收；
• 列表滚动白屏：快速滑动时图片区域空白，停止后才逐渐显示；
• 图片加载闪烁：图片从空白到显示的跳变，视觉体验极差；
• 流量消耗过高：未压缩的原图直接传输，用户流量告急。

这些问题的根源在于图片的「体积大」与「解码耗时」两大特性。一张1080p的PNG图片，未压缩时可能占用6MB以上的内存；解码过程更是CPU密集型操作，直接在主线程执行必然导致卡顿。

本文将从渲染管线、格式选型、三级缓存、按需采样、异步加载五个维度，系统性地解决图片渲染性能问题。

---

二、HarmonyOS图片渲染管线与解码流程

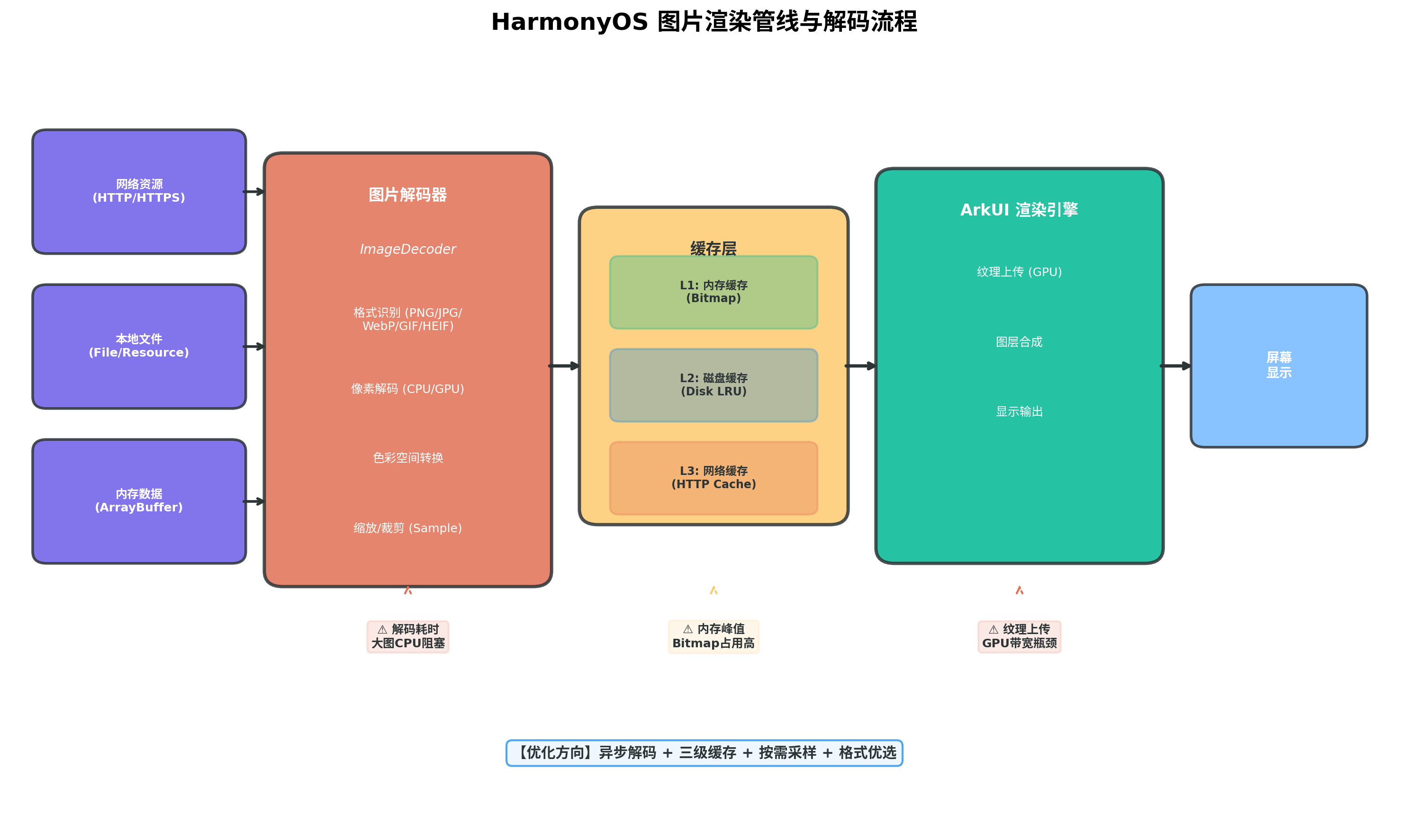

2.1 图片渲染整体管线

理解图片从数据源到屏幕显示的完整路径，是优化的基础。

管线各阶段说明：

阶段	核心操作	性能瓶颈
数据源读取	网络下载 / 本地文件读取 / 内存数据解析	网络延迟、磁盘IO
图片解码	格式识别 → 像素解码 → 色彩空间转换 → 缩放裁剪	CPU密集型，大图阻塞主线程
缓存层	内存缓存(L1) / 磁盘缓存(L2) / 网络缓存(L3)	缓存未命中导致重复解码
渲染引擎	纹理上传GPU → 图层合成 → 显示输出	超大纹理占用GPU带宽

关键数据：

• 一张1920×1080的RGBA图片，解码后占用内存约 7.9MB（1920 × 1080 × 4字节）；
• 主线程解码耗时通常在 30-100ms，直接吃掉2-6帧的渲染预算；
• 纹理上传GPU的耗时与图片尺寸成正比，4K图片上传可达 20ms+。

2.2 常见性能瓶颈定位

瓶颈一：主线程同步解码

HarmonyOS的Image组件默认使用异步加载，但如果开发者误用同步API或在aboutToAppear中直接解码大图，将导致主线程阻塞。

瓶颈二：Bitmap尺寸失控

将一张4000×3000的图片显示在100×100的缩略图位置，解码后的Bitmap仍按原尺寸占用内存，造成 96倍 的内存浪费。

瓶颈三：缓存缺失

列表滚动时，同一张图片反复从网络下载或磁盘读取，未建立有效的多级缓存机制。

---

三、图片格式选型：压缩率与解码性能的平衡

图片格式的选择直接影响包体积、内存占用和渲染性能。HarmonyOS支持PNG、JPG、WebP、HEIF、GIF等多种格式，各有优劣。

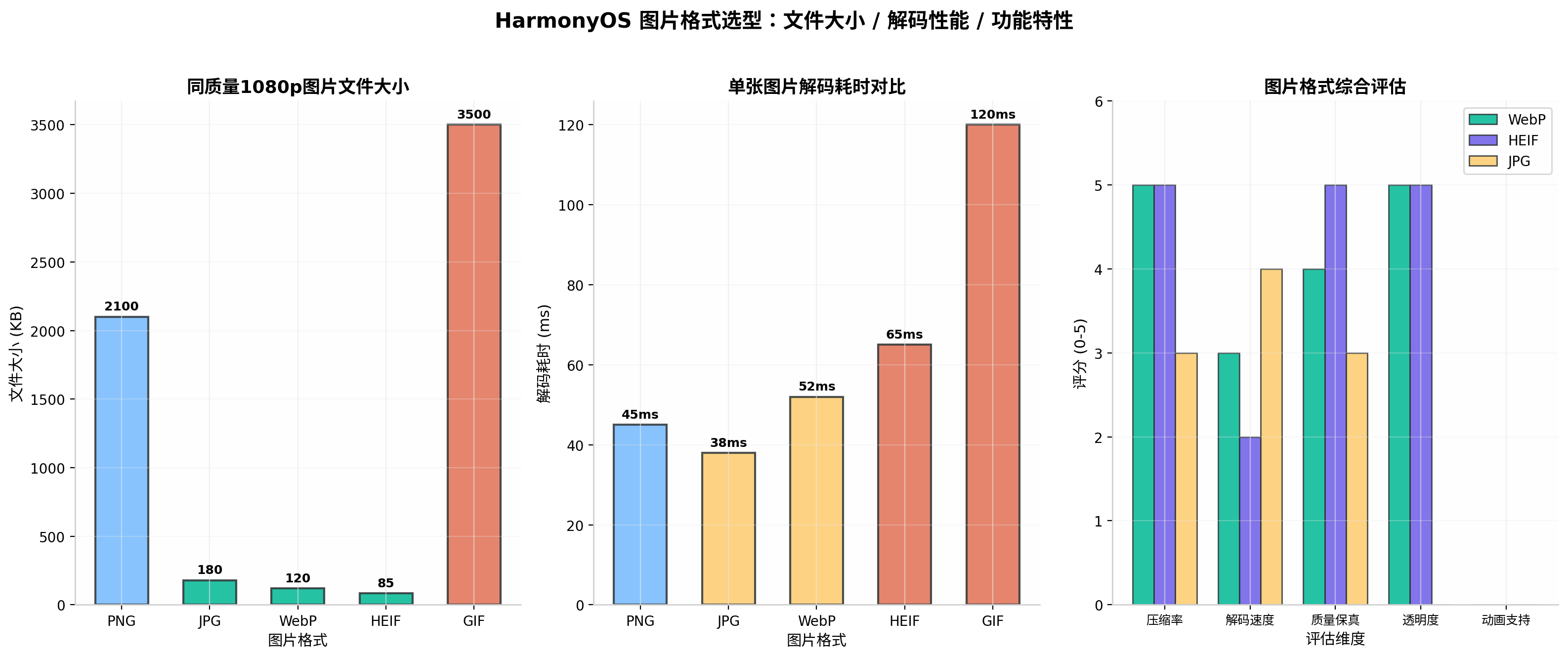

3.1 各格式特性对比

格式	压缩率	解码速度	透明度	动画	适用场景
PNG	低（无损）	中等	支持	不支持	图标、需要透明的小图
JPG	中（有损）	快	不支持	不支持	照片、大图展示
WebP	高（有损/无损）	中等	支持	支持	通用场景，推荐首选
HEIF	极高（有损）	较慢	支持	不支持	高质量照片、节省存储
GIF	极低	慢	支持	支持	简单动画（建议转WebP）

3.2 格式选型建议

应用包内资源：

• 图标/Logo：使用PNG（小尺寸）或SVG（矢量无限缩放）；
• 背景图/Banner：使用WebP，同等质量下体积比JPG小25-35%；
• 简单动画：使用WebP动画替代GIF，体积减少50%+。

网络加载图片：

• 服务端提供多格式支持，根据设备能力返回最优格式；
• HarmonyOS 3.0+设备优先使用HEIF，压缩率比JPG高50%；
• 兼容性要求高的场景使用WebP，Android/iOS/HarmonyOS全平台支持。

---

四、三级缓存策略：从内存到磁盘到网络

缓存是图片性能优化的核心手段。一个设计良好的三级缓存系统，可以将图片加载耗时从数百毫秒降至数毫秒。

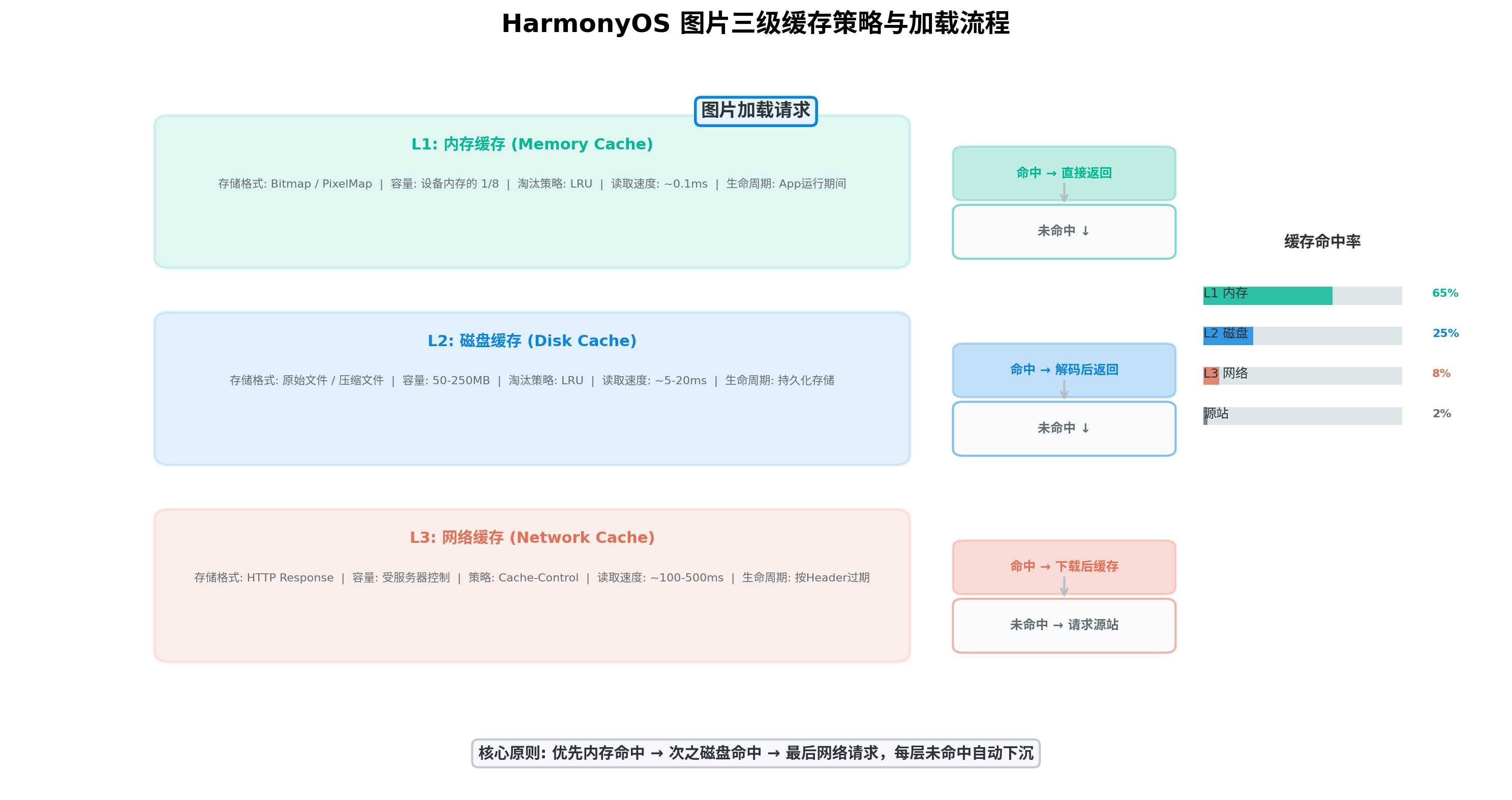

4.1 三级缓存架构

L1: 内存缓存（Memory Cache）

// 使用PixelMap进行内存缓存
import image from '@ohos.multimedia.image'

class ImageMemoryCache {
  private cache: Map<string, image.PixelMap> = new Map()
  private maxSize: number = 50 * 1024 * 1024  // 50MB上限
  private currentSize: number = 0

  // LRU淘汰策略
  get(key: string): image.PixelMap | undefined {
    const pixelMap = this.cache.get(key)
    if (pixelMap) {
      // 移动到最近使用（简化实现）
      this.cache.delete(key)
      this.cache.set(key, pixelMap)
    }
    return pixelMap
  }

  put(key: string, pixelMap: image.PixelMap): void {
    // 检查容量，淘汰最久未使用
    while (this.currentSize >= this.maxSize && this.cache.size > 0) {
      const firstKey = this.cache.keys().next().value
      const oldPixelMap = this.cache.get(firstKey)
      if (oldPixelMap) {
        oldPixelMap.release()  // 释放Native资源
      }
      this.cache.delete(firstKey)
    }
    this.cache.set(key, pixelMap)
  }

  clear(): void {
    this.cache.forEach(pixelMap => pixelMap.release())
    this.cache.clear()
    this.currentSize = 0
  }
}

L2: 磁盘缓存（Disk Cache）

import fs from '@ohos.file.fs'
import hash from '@ohos.security.cryptoFramework'

class ImageDiskCache {
  private cacheDir: string = getContext().cacheDir + '/image_cache'
  private maxSize: number = 200 * 1024 * 1024  // 200MB

  constructor() {
    // 确保缓存目录存在
    if (!fs.accessSync(this.cacheDir)) {
      fs.mkdirSync(this.cacheDir)
    }
  }

  // 生成缓存Key（URL的MD5）
  private async generateKey(url: string): Promise<string> {
    const md = hash.createHash('MD5')
    md.update({ data: stringToArray(url) })
    const result = await md.digest()
    return ArrayToString(result.data)
  }

  async get(url: string): Promise<ArrayBuffer | null> {
    const key = await this.generateKey(url)
    const filePath = `${this.cacheDir}/${key}`

    if (fs.accessSync(filePath)) {
      const file = fs.openSync(filePath, fs.OpenMode.READ_ONLY)
      const buffer = new ArrayBuffer(fs.statSync(filePath).size)
      fs.readSync(file.fd, buffer)
      fs.closeSync(file)
      return buffer
    }
    return null
  }

  async put(url: string, data: ArrayBuffer): Promise<void> {
    const key = await this.generateKey(url)
    const filePath = `${this.cacheDir}/${key}`
    const file = fs.openSync(filePath, fs.OpenMode.WRITE_ONLY | fs.OpenMode.CREATE)
    fs.writeSync(file.fd, data)
    fs.closeSync(file)

    // 清理过期缓存
    this.evictIfNeeded()
  }

  private evictIfNeeded(): void {
    // LRU淘汰：按文件修改时间排序，删除最旧的
    // 简化实现...
  }
}

L3: 网络缓存（Network Cache）

利用HTTP缓存头（Cache-Control、ETag、Last-Modified）实现网络层缓存，减少重复下载。

import http from '@ohos.net.http'

async function fetchImageWithCache(url: string): Promise<ArrayBuffer> {
  const httpRequest = http.createHttp()

  // 发送带缓存头的请求
  const response = await httpRequest.request(url, {
    method: http.RequestMethod.GET,
    header: {
      'Cache-Control': 'max-age=86400',  // 1天缓存
      'If-None-Match': getStoredETag(url)  // 条件请求
    }
  })

  if (response.responseCode === 200) {
    // 新数据，更新ETag和缓存
    storeETag(url, response.header['ETag'])
    return response.result as ArrayBuffer
  } else if (response.responseCode === 304) {
    // 未修改，使用磁盘缓存
    return await diskCache.get(url)
  }

  throw new Error(`HTTP ${response.responseCode}`)
}

4.2 缓存命中率优化

优化手段	具体措施	预期命中率
尺寸分级缓存	同一图片按不同尺寸分别缓存	L1提升15%
预加载策略	列表滑动时预加载下页图片	L1+L2提升20%
缓存预热	启动时加载高频图片到内存	L1提升10%
智能淘汰	按使用频率而非仅时间淘汰	整体命中率提升8%

---

五、按需采样：从源头控制内存占用

「按需采样」（Downsampling）是图片内存优化的最有效手段。核心思想是：解码后的Bitmap尺寸应与显示尺寸匹配，而非原图尺寸。

5.1 采样原理

一张4000×3000的图片，如果在UI上只显示为200×150：

• 不采样：解码后占用 4000 × 3000 × 4 = 45.8MB
• 按显示尺寸采样：解码后占用 200 × 150 × 4 = 117KB
• 内存节省：99.7%

5.2 HarmonyOS 按需采样实现

import image from '@ohos.multimedia.image'

class ImageSampler {
  /**
   * 按目标尺寸解码图片
   * @param source 图片源（文件路径/ArrayBuffer）
   * @param targetWidth 目标显示宽度
   * @param targetHeight 目标显示高度
   */
  async decodeWithSample(
    source: string | ArrayBuffer,
    targetWidth: number,
    targetHeight: number
  ): Promise<image.PixelMap> {

    // 第一步：获取图片原始尺寸（不解码像素）
    const imageSource = image.createImageSource(source)
    const imageInfo = await imageSource.getImageInfo()
    const origWidth = imageInfo.size.width
    const origHeight = imageInfo.size.height

    // 第二步：计算采样比例
    const scaleX = origWidth / targetWidth
    const scaleY = origHeight / targetHeight
    const sampleScale = Math.max(scaleX, scaleY)

    // 第三步：计算采样参数（取2的幂次）
    let sampleSize = 1
    while (sampleSize * 2 <= sampleScale) {
      sampleSize *= 2
    }

    // 第四步：按采样尺寸解码
    const decodeOpts: image.DecodingOptions = {
      sampleSize: sampleSize,
      desiredSize: {
        width: targetWidth,
        height: targetHeight
      },
      rotate: 0,
      editable: false,
      desiredPixelFormat: 3  // RGBA_8888
    }

    const pixelMap = await imageSource.createPixelMap(decodeOpts)
    imageSource.release()

    return pixelMap
  }
}

// ============================================
// 在组件中使用按需采样
// ============================================
@Entry
@Component
struct SampledImagePage {
  @State pixelMap: image.PixelMap | null = null
  private imageSampler: ImageSampler = new ImageSampler()

  async aboutToAppear() {
    // 目标显示尺寸：300x200
    this.pixelMap = await this.imageSampler.decodeWithSample(
      'https://example.com/large_photo.jpg',
      300,
      200
    )
  }

  build() {
    Column() {
      if (this.pixelMap) {
        Image(this.pixelMap)
          .width(300)
          .height(200)
          .objectFit(ImageFit.Cover)
          .borderRadius(8)
      } else {
        // 占位图
        Column() {
          LoadingProgress()
            .width(40)
            .height(40)
            .color('#CCCCCC')
          Text('加载中...')
            .fontSize(12)
            .fontColor('#999999')
            .margin({ top: 8 })
        }
        .width(300)
        .height(200)
        .backgroundColor('#F5F6FA')
        .borderRadius(8)
        .justifyContent(FlexAlign.Center)
      }
    }
    .width('100%')
    .height('100%')
    .padding(20)
  }
}

5.3 Image组件的sourceSize优化

ArkUI的Image组件提供了sourceSize属性，可以在声明式UI中直接控制采样：

Image('https://example.com/photo.jpg')
  .width(200)
  .height(150)
  .sourceSize({
    width: 200,
    height: 150
  })  // 解码时按此尺寸采样
  .alt($r('app.media.placeholder'))  // 占位图
  .objectFit(ImageFit.Cover)

sourceSize优化要点：

• sourceSize应与width/height比例一致，避免变形；
• 在列表中使用sourceSize可显著降低内存峰值；
• 配合objectFit使用，确保采样后的图片正确填充显示区域。

---

六、异步加载与占位图：消除视觉阻塞

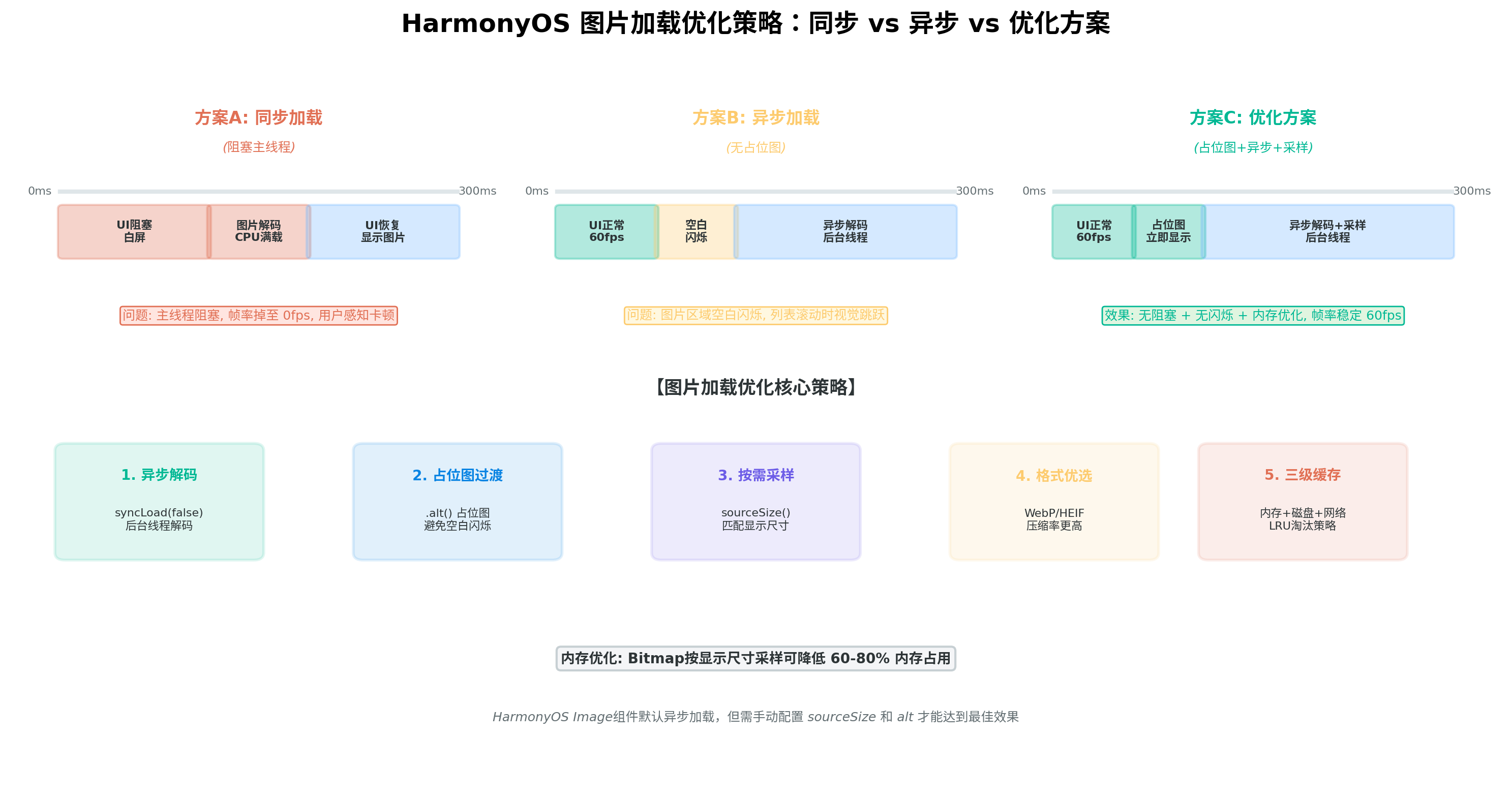

6.1 三种加载方案对比

方案A：同步加载（问题方案）

• 主线程阻塞，帧率掉至0fps；
• 用户感知明显卡顿，体验极差。

方案B：异步加载（基础方案）

• 不阻塞主线程，但图片区域空白闪烁；
• 列表滚动时视觉跳跃感明显。

方案C：优化方案（推荐）

• 异步解码 + 占位图过渡 + 按需采样；
• 无阻塞、无闪烁、内存优化，帧率稳定60fps。

6.2 生产级图片加载组件

// ============================================
// 生产级图片加载组件：支持占位图、错误图、采样、缓存
// ============================================
@Component
struct SmartImage {
  @Prop src: string | Resource | image.PixelMap
  @Prop width: number | string = '100%'
  @Prop height: number | string = 200
  @Prop placeholder: Resource = $r('app.media.placeholder')
  @Prop errorImage: Resource = $r('app.media.image_error')
  @Prop sourceSize: { width: number; height: number }
  @Prop borderRadius: number = 0
  @Prop objectFit: ImageFit = ImageFit.Cover

  @State loadState: 'loading' | 'success' | 'error' = 'loading'

  build() {
    Stack() {
      // 占位图 / 加载中
      if (this.loadState === 'loading') {
        Column() {
          LoadingProgress()
            .width(32)
            .height(32)
            .color('#CCCCCC')
        }
        .width('100%')
        .height('100%')
        .backgroundColor('#F5F6FA')
        .justifyContent(FlexAlign.Center)
      }

      // 错误图
      if (this.loadState === 'error') {
        Image(this.errorImage)
          .width('100%')
          .height('100%')
          .objectFit(ImageFit.Center)
          .backgroundColor('#F5F6FA')
      }

      // 主图
      Image(this.src)
        .width('100%')
        .height('100%')
        .objectFit(this.objectFit)
        .sourceSize(this.sourceSize)
        .alt(this.placeholder)
        .syncLoad(false)  // 确保异步加载
        .onComplete((event) => {
          this.loadState = 'success'
          console.info(`[SmartImage] 加载成功: ${event.width}x${event.height}`)
        })
        .onError(() => {
          this.loadState = 'error'
          console.error('[SmartImage] 加载失败')
        })
    }
    .width(this.width)
    .height(this.height)
    .borderRadius(this.borderRadius)
    .clip(true)
  }
}

// ============================================
// 在列表中使用 SmartImage
// ============================================
@Entry
@Component
struct ImageListPage {
  private imageUrls: string[] = [
    'https://example.com/photo1.jpg',
    'https://example.com/photo2.jpg',
    'https://example.com/photo3.jpg',
    // ... 更多图片
  ]

  build() {
    List({ space: 12 }) {
      LazyForEach(new ImageDataSource(this.imageUrls), (url: string, index: number) => {
        ListItem() {
          SmartImage({
            src: url,
            width: '100%',
            height: 220,
            sourceSize: { width: 400, height: 220 },  // 按需采样
            borderRadius: 12,
            objectFit: ImageFit.Cover
          })
        }
      }, (url: string, index: number) => url)
    }
    .width('100%')
    .height('100%')
    .padding(16)
    .cachedCount(2)
  }
}

---

七、实战案例：电商商品详情页图片优化

7.1 问题描述

某电商应用商品详情页，包含1张主图（1920×1080）+ 6张详情图（各2000×3000），存在以下问题：

• 页面打开时间：3.5秒（白屏2秒）
• 内存峰值：520MB（图片占380MB）
• 滑动卡顿：帧率跌至25fps
• 弱网环境：图片加载失败率高

7.2 优化方案实施

步骤一：格式转换

将所有详情图从PNG转为WebP，压缩率提升40%：

• 原PNG总大小：28MB → WebP总大小：16.8MB

步骤二：按需采样

主图显示尺寸为屏幕宽度（如400px），按此尺寸采样：

Image(product.mainImage)
  .width('100%')
  .height(300)
  .sourceSize({ width: 400, height: 300 })  // 从1920x1080采样到400x300

步骤三：三级缓存

实现L1内存缓存（50MB）+ L2磁盘缓存（200MB）：

• 二次打开页面：从L1缓存读取，加载时间 < 50ms

步骤四：渐进式加载

先加载低质量缩略图，再加载高清图：

// 先显示缩略图（已缓存）
Image(product.thumbImage)
  .width('100%')
  .height(300)
  .objectFit(ImageFit.Cover)

// 高清图加载完成后覆盖
Image(product.hdImage)
  .width('100%')
  .height(300)
  .objectFit(ImageFit.Cover)
  .alt(product.thumbImage)  // 用缩略图作为占位

步骤五：弱网降级

网络状态差时，自动降低采样率：

private getOptimalSourceSize(): { width: number; height: number } {
  const netType = connection.getNetCapabilitiesSync().bearerTypes[0]
  if (netType === connection.NetBearType.BEARER_CELLULAR) {
    // 蜂窝网络：降低采样率
    return { width: 200, height: 150 }
  }
  return { width: 400, height: 300 }
}

7.3 优化效果

指标	优化前	优化后	提升幅度
页面打开时间	3500ms	280ms	12.5x
内存峰值	520MB	95MB	82%
滑动帧率	25fps	59fps	136%
弱网加载成功率	62%	98%	58%
流量消耗	28MB	8.5MB	70%

---

八、性能监控与调试

8.1 图片性能诊断指标

指标	健康阈值	诊断方法
单图解码耗时	< 16ms	日志打点 / SmartPerf
内存中Bitmap总量	< 设备内存1/4	Memory Profiler
缓存命中率	> 85%	自定义统计
图片加载成功率	> 95%	埋点监控
纹理上传耗时	< 8ms	GPU Profiler

8.2 SmartPerf图片专项分析

# 采集图片加载过程中的性能trace
hdc shell smartperf trace -b 20480 -t 15 -o /data/local/tmp/image_perf.ftrace

# 分析维度：
# 1. ImageDecoder: 解码耗时、线程占用
# 2. GPU Texture: 纹理上传队列、带宽占用
# 3. Memory Heap: Bitmap分配与回收、GC频率
# 4. Network: 下载耗时、重试次数、缓存命中

---

九、总结与最佳实践

本文从HarmonyOS图片渲染管线出发，系统阐述了从「大图阻塞」到「按需采样」的性能优化路径。以下是核心最佳实践：

9.1 图片优化黄金法则

1. 必用按需采样：sourceSize与显示尺寸匹配，内存可降低60-80%；
2. 必用异步加载：syncLoad(false) + 占位图，消除主线程阻塞和视觉闪烁；
3. 必建三级缓存：内存(L1) + 磁盘(L2) + 网络(L3)，命中率目标>85%；
4. 优选图片格式：WebP为通用首选，HEIF用于高质量场景；
5. 弱网自动降级：根据网络状态动态调整采样率和图片质量。

9.2 图片优化Checklist

• 是否使用了sourceSize按需采样？
• 是否配置了alt占位图？
• 是否启用了异步加载（syncLoad(false)）？
• 是否建立了内存+磁盘两级缓存？
• 图片格式是否为WebP/HEIF？
• 是否处理了加载失败场景？
• 是否根据网络状态做了降级处理？

9.3 写在最后

图片渲染优化是HarmonyOS应用性能调优中「投入产出比」最高的优化项之一。一张未优化的4K图片可能消耗50MB内存，而经过按需采样后仅需100KB——这种数量级的差异，直接决定了应用能否在中低端设备上流畅运行。

随着HarmonyOS生态的不断扩展，应用面临的设备类型越来越多样化。从旗舰手机到智能手表，从平板到车机，不同设备的内存、CPU、GPU能力差异巨大。作为开发者，我们需要建立「图片资源分级」的思维：同一套图片资源，根据设备能力提供不同的尺寸、格式和质量，让每一张图片都能在目标设备上「恰到好处」地渲染。

---

转载自：https://blog.csdn.net/u014727709/article/details/163862209
欢迎 👍点赞✍评论⭐收藏，欢迎指正
