一、从一笔一点到连贯轨迹

初次实现全屏手写板时，最直观的思路是：捕获 TouchEvent，存储点坐标。但 HarmonyOS 6.1.1 上的 Canvas 手写实现揭示了一个被忽视的细节——不是"一次确认一条轨迹"，而是"按下时创建轨迹，移动时增量添加，抬起时闭合笔画"。

这种设计看似简单，实际上决定了轨迹采集的实时性、编辑能力和跨设备兼容性。

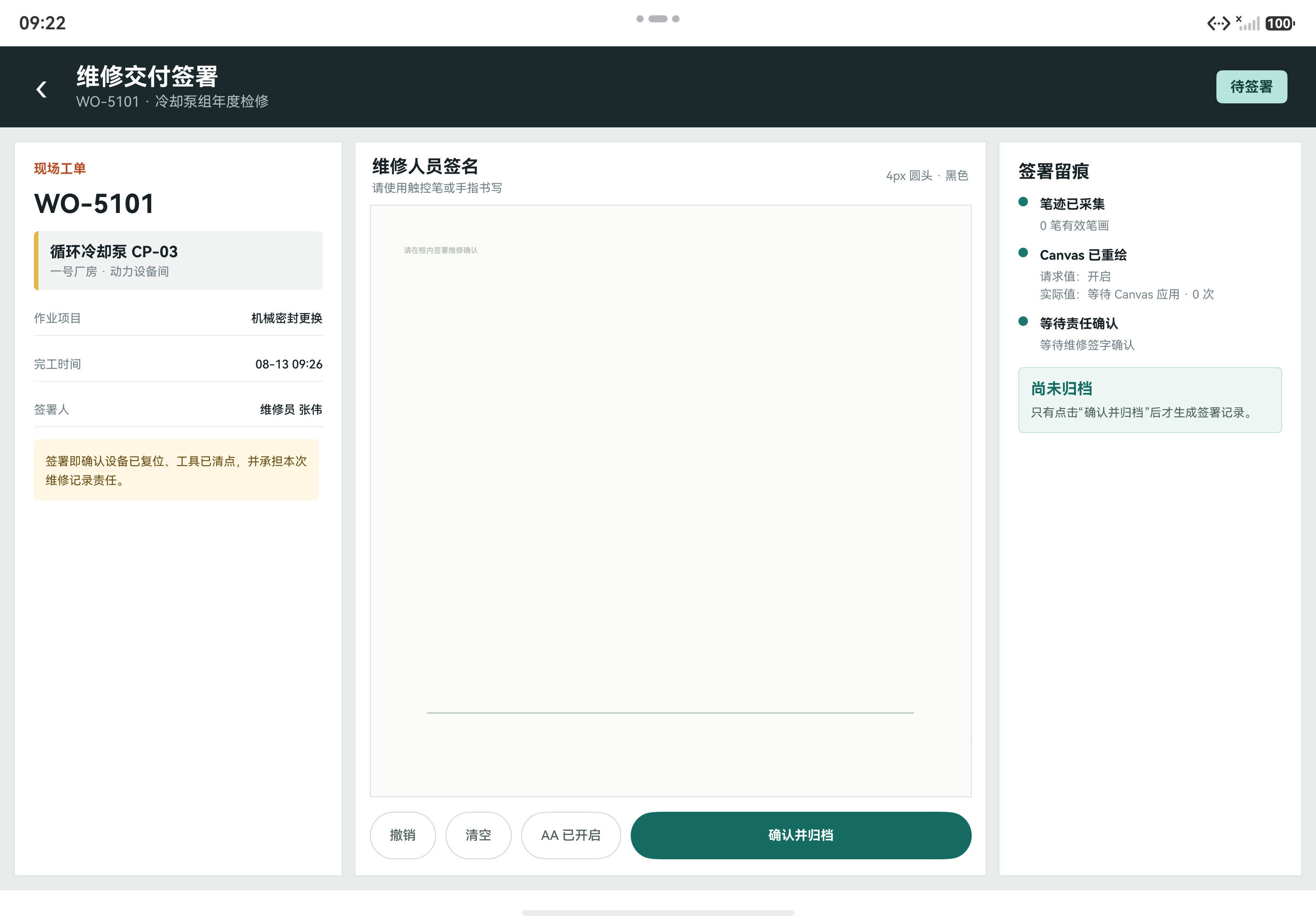

在这里插入图片描述

1.1 代码层面的事实

维修签字中心的实现（full_screen_signature.ets）展示了完整的三阶段流程：

private handleSignatureTouch(event: TouchEvent): void {
  const point = this.pointFromTouch(event);

  // 阶段一：按下（TouchType.Down）
  if (event.type === TouchType.Down && point) {
    const stroke: Stroke = { points: [point] };
    this.activeStroke = stroke;
    this.strokes = [...this.strokes, stroke];
    return;
  }

  // 阶段二：移动（TouchType.Move）
  if (event.type === TouchType.Move && point && this.activeStroke) {
    this.activeStroke.points.push(point);
    this.strokes = [...this.strokes];
    this.redraw();
    return;
  }

  // 阶段三：抬起（TouchType.Up / Cancel）
  if (event.type === TouchType.Up || event.type === TouchType.Cancel) {
    if (point && this.activeStroke) {
      this.activeStroke.points.push(point);
    }
    this.activeStroke = undefined;
  }
}

这段代码有三个关键特性值得注意：

特性一：按下时即时创建轨迹对象。不是等待移动事件才初始化，而是在 TouchType.Down 时立即构建 Stroke 对象并加入数组。这意味着平台在感知笔触的第一时刻就锁定了轨迹的起点。

特性二：移动事件中增量更新活跃笔画。每个 TouchType.Move 都通过 push() 将新点添加到 activeStroke.points，而非覆盖。平台并不关心总点数，只关心"当前这一步新增了什么"。

特性三：抬起时补全终点。TouchType.Up 或 TouchType.Cancel 时，最后一个点被显式添加。这看似冗余，实际上保证了笔画的几何完整性——在某些设备或场景下，Move 事件的最后一帧与 Up 事件的触点位置可能不同。

二、为什么不是"一次确认"？增量设计的三重价值

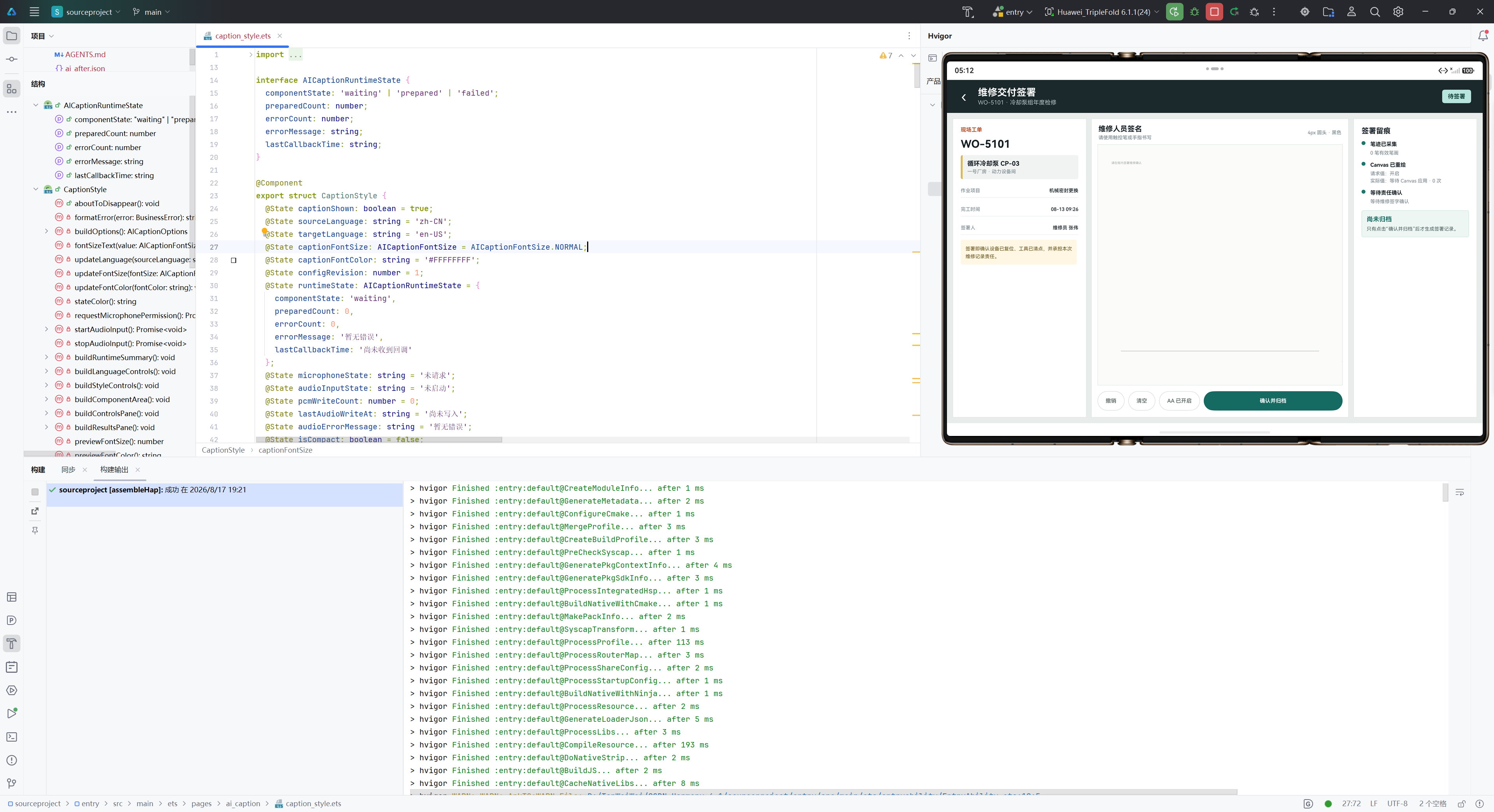

在这里插入图片描述

2.1 实时反馈

如果采用"按下时记录起点，抬起时一次性提交所有点"的设计，应用必须等待用户松开手指才能获得完整轨迹。在手写交互中，这意味着：

用户看不到正在进行的笔划
应用无法进行实时的笔迹优化或滤波
长笔画需要等待数百毫秒才能显示

而增量设计让每个 Move 事件都立即驱动重绘：

if (event.type === TouchType.Move && point && this.activeStroke) {
  this.activeStroke.points.push(point);
  this.strokes = [...this.strokes];  // 触发状态更新
  this.redraw();  // 实时绘制
}

这样用户在手写过程中就看到笔迹被逐点绘制，视觉反馈与物理笔触同步。

2.2 撤销能力的基础

在这里插入图片描述

增量采集让撤销（undo）变成了原子操作。代码中的 undoStroke() 方法只需删除最后一笔：

private undoStroke(): void {
  this.strokes = this.strokes.slice(0, this.strokes.length - 1);
  this.activeStroke = undefined;
  this.redraw();
}

如果轨迹是一次性提交的点数组，撤销要么是"全部撤销"，要么需要额外的版本管理。而增量模型中，每个独立的笔画都可被精确撤销——用户可以逐笔修正，而无须清空整个签名重来。

2.3 跨设备坐标标准化的先决条件

手写设备的分辨率、DPI、触摸采样率差异很大。HarmonyOS 的做法是采集原始坐标，然后通过 normalizedStrokes() 方法统一转换为标准化空间：

private normalizedStrokes(): Stroke[] {
  const width = this.canvasWidth > 0 ? this.canvasWidth : 240;
  const height = this.canvasHeight > 0 ? this.canvasHeight : 130;
  return this.strokes.map((stroke: Stroke): Stroke => {
    const normalizedPoints: StrokePoint[] = stroke.points.map((point: StrokePoint): StrokePoint => {
      return { x: point.x * 240 / width, y: point.y * 130 / height };
    });
    return { points: normalizedPoints };
  });
}

这个转换在导出时进行，而不是采集时。原始坐标保留设备的完整精度信息，标准化坐标用于跨平台归档（如 SVG 附件）。这种分离只有在增量采集下才有意义——你可以在不丢失精度的前提下先收集，再按需转换。

三、activeStroke：如何管理"正在进行中"的笔画

代码中有一个关键的状态变量：

@State private activeStroke: Stroke | undefined = undefined;

它代表当前正在采集的笔画。生命周期是：

按下：activeStroke = 新的Stroke对象
移动：activeStroke.points.push(新点)
抬起/取消：activeStroke = undefined

这个设计解决了三个实际问题：

问题一：多点触摸的消歧。理论上手机或平板可能同时捕获多个触点（如用户的两根手指都接触屏幕）。activeStroke 的单一引用确保同一时刻只有一笔在进行——其他触点被忽略或归为新笔画。

问题二：事件重排的容错。在某些低端设备或高负载场景下，触摸事件队列可能乱序。代码通过检查 this.activeStroke 的存在性来验证当前是否处于"笔画进行中"状态：

if (event.type === TouchType.Move && point && this.activeStroke) {
  // 只有当 activeStroke 存在时才处理 Move 事件
}

如果收到无序的 Move 事件（比如前一笔还未结束就收到下一笔的 Down），现有的 activeStroke 会被覆盖，新笔画的第一个点会被添加，旧笔画被自动闭合（因为没有相应的 Up 事件来更新它）。

问题三：内存和渲染性能。活跃笔画对象只在绘制时被引用，一旦抬起就立即释放。这比维护整个笔画历史栈更轻量。

四、笔画验证：为什么需要"最少3个点"和"轨迹长度"

手写识别中，有效笔画的定义不仅是"有点"，而是：

private isValidStroke(stroke: Stroke): boolean {
  if (stroke.points.length < 3) {
    return false;
  }
  let length = 0;
  for (let index = 1; index < stroke.points.length; index += 1) {
    const horizontal = stroke.points[index].x - stroke.points[index - 1].x;
    const vertical = stroke.points[index].y - stroke.points[index - 1].y;
    length += Math.sqrt(horizontal * horizontal + vertical * vertical);
  }
  return length >= 12;
}

两个阈值的含义：

最少3个点是几何最小值。两个点只能确定一条线段，无法区分真实笔划与误触。3个点允许应用判断笔迹的方向变化和曲率。

轨迹长度 ≥ 12是物理阈值。在 240×130 的标准化空间中，这大约是画布宽度的 5%。这个阈值过滤掉了抖动（用户手指不稳定产生的微小晃动）。代码会逐笔计算欧氏距离的累和，完全捕获了笔画的真实轨迹长度，而不是简单地检查起点和终点的直线距离。

这两个条件联合使用的效果是：允许短笔画存在（用户可能写"i"的点），但拒绝纯粹的抖动。

五、状态文案的业务映射

每次触摸阶段结束，应用都更新 signatureStatus 文案：

if (event.type === TouchType.Down && point) {
  this.signatureStatus = '正在采集现场签名…';
}

if (event.type === TouchType.Up || event.type === TouchType.Cancel) {
  this.signatureStatus = this.validStrokeCount() > 0
    ? '笔迹已采集，可确认归档'
    : '笔迹过短，请重新签字';
}

这不是装饰性文案，而是实时的业务状态指示。平台在每个触摸阶段都做出判断：

第一次按下时，立即告知用户"采集已启动"
抬起时，基于笔画有效性实时判断"是否可以确认"

这种设计把验证责任从"提交时检查"前移到"笔画完成时检查"，让用户能立即看到每笔是否被系统接受，而不必等待后续的表单提交。

六、重绘触发的时机选择

代码中有两类重绘调用：

// 关键重绘：每个 Move 事件立即触发
if (event.type === TouchType.Move && point && this.activeStroke) {
  this.activeStroke.points.push(point);
  this.strokes = [...this.strokes];
  this.redraw();  // ← 立即触发
}

// 最终重绘：抬起时统一触发
if (event.type === TouchType.Up || event.type === TouchType.Cancel) {
  this.activeStroke = undefined;
  this.redraw();  // ← 最后一次渲染
}

为什么每个 Move 都要立即重绘，而不是在抬起时统一处理？

答案涉及三个考量：

考量一：触摸采样率与显示刷新率的不匹配。触摸事件可能以 100Hz 采样，但屏幕只以 60Hz 刷新。如果在 Move 中只更新点数据，在下一次屏幕刷新时才绘制，会丢失采样间隔内的细节。立即调用 redraw() 确保即使屏幕来不及渲染每一帧，也能捕获完整的点集。

考量二：应用层的性能可见性。每次立即重绘让应用能实时观察到自己的渲染负担。如果在高频 Move 事件中重绘导致帧率下降，开发者会立即看到卡顿，而不是在事后分析日志。

考量三：触摸响应感的心理预期。研究表明，用户对手写工具的响应延迟非常敏感。即使只延迟 16ms（一帧），用户也能察觉笔迹与笔触的不同步。立即重绘保证了视觉反馈的最小延迟。

七、从"点的数组"到"笔的流程"——平台能力下沉，应用责任转移

HarmonyOS 6.1.1 的手写实现体现了一个深层的设计哲学变化：

传统设计（平台提供高度集成的手写控件）：

应用只需要放一个 SignaturePad 组件
平台负责采集、渲染、验证、导出
应用的责任：处理生成的签名图片或数据

当前设计（平台提供原始触摸事件和 Canvas，应用自己组织流程）：

应用捕获原始 TouchEvent
应用自己构建 Stroke 数据结构
应用自己验证笔画有效性
应用自己实现撤销、清空、历史管理

这种转移的代价是应用需要理解"按下→移动→抬起→验证→存储"的完整流程。但收益是：

可见性：每个环节都在应用控制下，可以插入业务逻辑（如权限检查、水印、加密）
灵活性：可以对不同场景采用不同的采集策略（如医疗签名与游戏手写）
可扩展性：轨迹数据成为业务资产，可以进一步分析（笔速、压力、停顿）

相对应的，应用需要承担以前平台承担的复杂性。

八、常见问题深解

Q1：为什么 Move 事件中要检查 `this.activeStroke` 的存在性？

A：确保状态机的正确性。如果收到孤立的 Move 事件（没有前置的 Down），代码会安全地忽略它，而不会崩溃或创建幽灵笔画。这是防御式编程的典型——假设事件队列可能乱序或丢失。

Q2：为什么要在 Up 事件时再次 push 终点？

A：保证几何闭合。在某些触摸驱动实现中，最后一个 Move 事件的坐标与 Up 事件时的手指实际位置可能有微小偏差。显式添加最后一个点确保笔画端点的准确性，特别是对于需要精确匹配（如签名对比）的场景。

Q3：`activeStroke` 为什么用 `undefined` 而不是 `null`？

A：TypeScript 类型严格性。undefined 作为默认值更符合 ArkTS 的最佳实践。在 Move 处理中 this.activeStroke 的存在性检查会更自然：if (this.activeStroke) 直接判断定义状态，而不需要 !== null。

Q4：笔迹长度阈值（12）是怎么确定的？

A：基于标准化空间和用户体验的平衡。在 240×130 的标准空间中，12 像素大约是一个"可感知的笔划"的最小长度。太小（如 5）会导致抖动被接受；太大（如 50）会拒绝短笔画（如标点或字母的装饰笔）。这个值通常通过大规模用户测试确定，不是任意的。

Q5：为什么 normalizedStrokes 方法在导出时而不是采集时标准化？

A：保留原始精度。采集时保留设备原生坐标，导出时才转换到标准空间。这样可以同时满足两个需求：(1) 本地编辑时使用高精度原始数据，避免累积舍入误差；(2) 跨平台分享时使用统一的标准化坐标，保证兼容性。

Q6：如果用户在抬起前快速移出 Canvas 区域会怎样？

A：代码中的 handleSignatureTouch 只处理 Canvas 范围内的事件。如果用户快速移出，触摸事件会路由到其他组件，导致 Move 事件中断。此时 activeStroke 仍然引用该笔画对象，但不再收到更新。当用户抬起手指时，无论在何处，TouchType.Up 或 TouchType.Cancel 都会被触发，笔画被闭合。实际效果是笔画在移出时就停止了延伸，这是符合预期的。

Q7：Canvas 的 redraw() 和 React 状态更新 `this.strokes = [...this.strokes]` 的顺序重要吗？

A：非常重要。代码中状态更新总是先于 redraw()：

this.activeStroke.points.push(point);
this.strokes = [...this.strokes];  // 状态更新
this.redraw();  // 然后重绘

原因是 ArkTS 的 UI 更新机制。状态变化（@State 注解）会触发 UI 重新计算，而 redraw() 是 Canvas 的直接绘制命令。如果顺序反过来，Canvas 会绘制已更新的点数据，但 UI 框架可能还在处理旧的状态，导致渲染不一致。

九、工程现实的约束

约束一：触摸事件的队列

HarmonyOS 的触摸事件是异步分发的，意味着：

高频率手写操作时，事件可能堆积
Move 事件的密度取决于系统负载和屏幕刷新率
在极限情况下（多个应用竞争系统资源），采样间隔可能长达 50ms，导致笔迹变得"粗糙"

应用层无法改变这一点，但可以通过贝塞尔曲线插值在相邻点之间补充中间点，平滑笔迹。

约束二：Canvas 绘制性能

每个 Move 事件都调用 redraw() 意味着可能每秒触发 100 次重绘。在高端设备上不成问题，但在中低端设备上可能导致帧率下降。

代码没有进行帧率限制（如只在偶数帧才重绘），这是一个设计选择——宁愿牺牲整体帧率，也要保证笔迹的实时性。如果应用需要同时运行其他高负载操作，可以考虑在 Move 处理中添加防抖逻辑。

约束三：点数据的内存占用

一条包含 1000 个点的笔画会产生大约 8KB 的数据（每个点两个数字）。长时间签名或频繁撤销后重签会积累多条笔画。代码中 this.strokes 数组没有大小限制。

在真实应用中应该考虑：

限制单个会话的最大笔画数（如 50 笔）
定期清理无效笔画（如撤销后的笔画）
或者实现分层存储（当前编辑的笔画在内存，历史笔画序列化到磁盘）

十、技术演进的方向

HarmonyOS 6.1.1 的这种设计（应用自己处理触摸流程，平台保证事件完整性）反映了生态的一个趋势：

从"黑盒组件"到"透明协议"。早期的手写控件是黑盒的——你放上去，它就工作，但你看不到内部发生了什么。现在的设计思路是让应用能看到并控制每一步。

这种转变的代价是学习曲线变陡。新手可能需要花时间理解"为什么要在 Down 时创建对象"和"为什么需要 activeStroke"。但收益是：一旦理解了这个流程，开发者就能扩展和定制任何手写场景——不仅仅是签名，还可以是注释、草图、数学公式识别等。

十一、结论与应用启示

HarmonyOS 6.1.1 的全屏手写实现不是"给你一个手写板"，而是"教你怎样从原始触摸事件构建一条连贯轨迹"。

三个关键的设计决策：

增量采集：每个阶段（按下、移动、抬起）都对应明确的数据操作，而不是等待最终状态。这让实时反馈、撤销能力和跨设备标准化成为可能。
状态管理：activeStroke 表达了"笔画进行中"的明确状态，让事件处理变得鲁棒（容错率高）。
延迟验证：笔画有效性不在采集时决定，而在用户抬起时（甚至可以在导出时）。这给应用足够的空间调整验证规则。

对于开发者的实践启示：

理解事件序列：不要试图用单个事件表达整个交互，而是把 Down、Move、Up 看作一个状态机
保留原始数据：采集时存储完整的点集，标准化和处理留给后续步骤
实时反馈：在 Move 阶段就让用户看到笔迹，而不是等待确认
灵活的验证：让应用根据业务场景调整"有效笔画"的定义，而不被平台硬性规则约束

这不仅是一篇关于手写板实现的技术文章，更是对"平台能力下沉、应用智能上升"这个生态趋势的一次观察。

必要条件｜发布前准备清单

发布前逐项确认：

SDK/API与构建工具：HarmonyOS 6.1.1 API 24 已安装，entry 模块构建成功。

在这里插入图片描述

Kit：本文页面使用的 Kit 已引入，API 与 API 24 匹配。
模块/页面：Stage 配置、页面路由、设备类型和权限声明完整。
设备权限：Camera、AI字幕等能力已完成运行时授权，拒绝状态已处理。

在这里插入图片描述

系统能力/硬件：目标设备具备本文需要的摄像头、麦克风、地图、视觉或文件能力。

在这里插入图片描述

MapKit文章在系统能力勾选项后增加一项：AppGallery Connect 中项目已选定、应用包名和签名证书与工程一致、MapKit 服务已开通且应用服务凭据/授权配置已完成；服务密钥只保存在安全配置中。

在这里插入图片描述
