HarmonyOS AR Engine 平面语义实战：跟踪到 8 个平面，为何标签仍全部 UNKNOWN

大雷神

342人浏览 · 2026-08-26 01:06:26

大雷神鸿蒙领航者 · 2026-08-26 01:06:26 发布

AR Engine 平面语义实战封面：8 个平面全部 UNKNOWN

封面是根据本次实测数据制作的视觉摘要；真正承担验证的仍是下面的真机截图和 Hilog。

这篇文章只写一次真实复测得到的结果。

在 HUAWEI Mate 60 Pro、HarmonyOS 7.0（API 26）上，相机画面扫过室内柜体、墙顶和附近表面后，AR Engine 最终跟踪到 8 个平面；几何范围、中心坐标和边界顶点都可以读取，但 8 个平面的 ARPlane.label 始终都是 UNKNOWN。

本次结果不是“平面语义识别成功”。准确结论是：

相机权限、SLAM 和 SEMANTIC 能力门禁通过；
semanticMode=PLANE 的 AR 会话初始化成功；
平面几何跟踪可运行，最大同时跟踪数为 8；
本次会话没有取得任何非 UNKNOWN 的平面语义标签；
独立的二维拍照识别产生过模型原始输出，但它既不能证明标签正确，也不能替代 ARPlane.label。

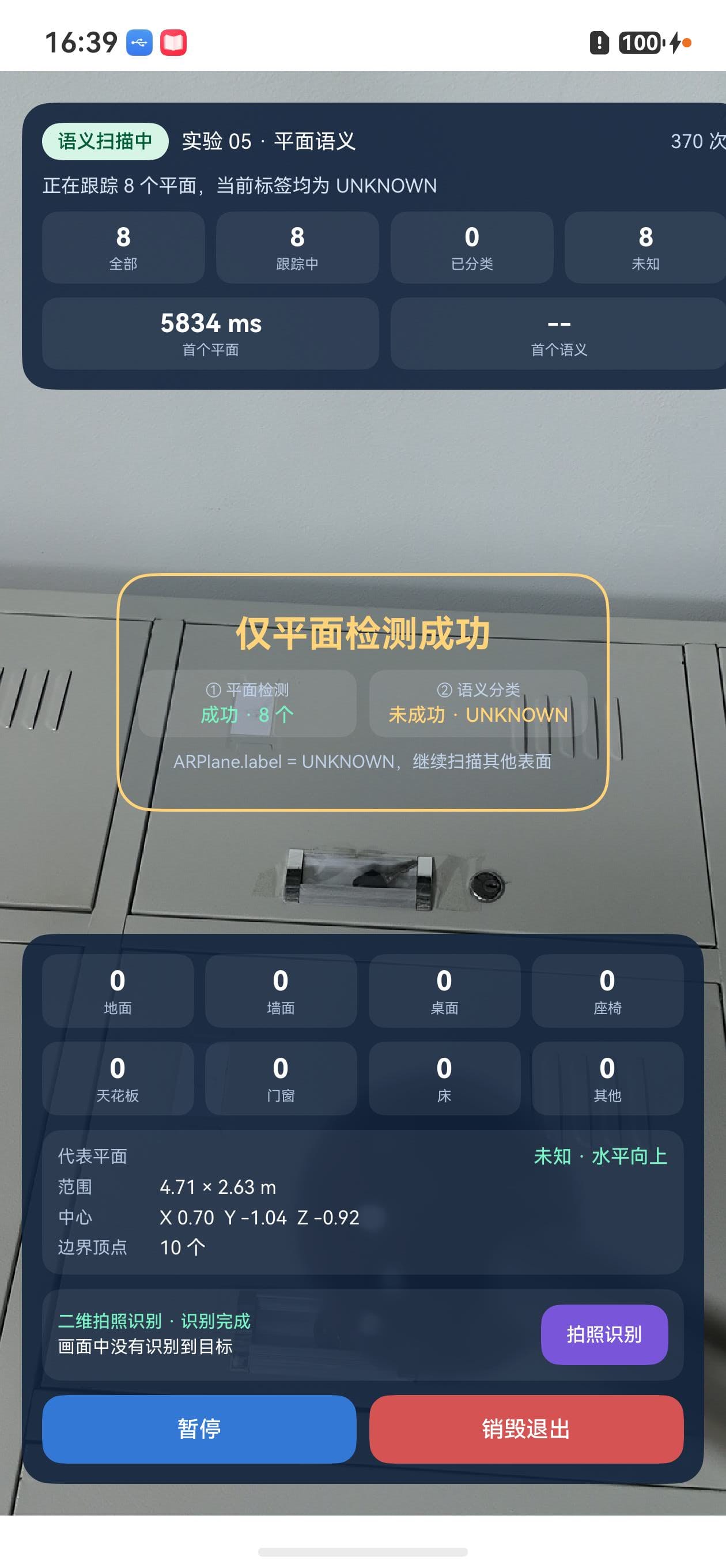

下面是同一次会话的真实结果页。它显示 8 个总平面、8 个跟踪中平面、0 个已分类平面和 8 个未知平面：

真机复测：8 个平面全部为未知语义

一、实验环境与可运行案例

项目	本次实测值
设备	HUAWEI Mate 60 Pro
系统	HarmonyOS 7.0 / API 26
应用包	`com.example.csdn`
Ability	`EntryAbility`
案例入口	实验 05：识别平面语义
完整页面源码	`entry/src/main/ets/features/arengine/PlaneSemanticPage.ets`
复测时间	2026-08-25 16:36:11—16:45:33

工程不是代码片段演示：签名 HAP 已覆盖安装到真机，随后完成初始化、扫描、四次二维识别、暂停、恢复和销毁。使用的安装与启动命令如下：

hdc install -r entry/build/default/outputs/default/entry-default-signed.hap
hdc shell aa start -a EntryAbility -b com.example.csdn

模块声明了相机、加速度计和陀螺仪权限：

"requestPermissions": [
  {
    "name": "ohos.permission.CAMERA",
    "reason": "$string:permission_reason_camera",
    "usedScene": {
      "abilities": ["EntryAbility"],
      "when": "inuse"
    }
  },
  {
    "name": "ohos.permission.ACCELEROMETER",
    "reason": "$string:permission_reason_accelerometer",
    "usedScene": {
      "abilities": ["EntryAbility"],
      "when": "inuse"
    }
  },
  {
    "name": "ohos.permission.GYROSCOPE",
    "reason": "$string:permission_reason_gyroscope",
    "usedScene": {
      "abilities": ["EntryAbility"],
      "when": "inuse"
    }
  }
]

二、先分清三个概念

1. 平面数量不是语义分类数量

session.getAllTrackables(arEngine.ARTrackableType.PLANE) 返回的是平面 Trackable。它能提供范围、姿态、方向和边界多边形，但不代表语义标签一定有效。

本次页面同时统计：

total：当前返回的平面总数；
tracking：状态为 TRACKING 的平面数；
classified：label !== UNKNOWN 的平面数；
unknown：label === UNKNOWN 的平面数。

所以 total=8 / tracking=8 与 classified=0 / unknown=8 可以同时成立。

2. `planeType` 不是 `label`

plane.planeType 描述几何朝向，例如水平向上、水平向下或垂直；plane.label 才是地面、墙面、桌面等语义类别。

本次代表平面显示“水平向上”，只能说明其几何方向，不能把它写成“地面”。因为同一条记录的 label 仍然是 UNKNOWN。

AR 平面语义面向多种室内表面。下面三张图只用于帮助理解类别与几何表面的关系，不是本次真机返回的分类结果。

平面语义概念示意：地面与墙面

概念示意：地面与墙面。图中的高亮效果不是本次真机截图。

平面语义概念示意：桌面与座椅

概念示意：桌面与座椅。本次复测没有取得这两类有效标签。

平面语义概念示意：门窗、床与天花板

概念示意：门窗、床与天花板。本次复测对应计数仍全部为 0。

3. 二维模型输出不是 AR 平面语义

页面还提供“识别当前画面”按钮：它读取 AR 相机帧，转换成 PixelMap，再交给 Core Vision Kit 多目标识别。这是二维图像链路，与 AR 平面的 label 是两份独立数据。

即使二维模型返回了某个对象名称，也不能据此修改或推断 ARPlane.label。

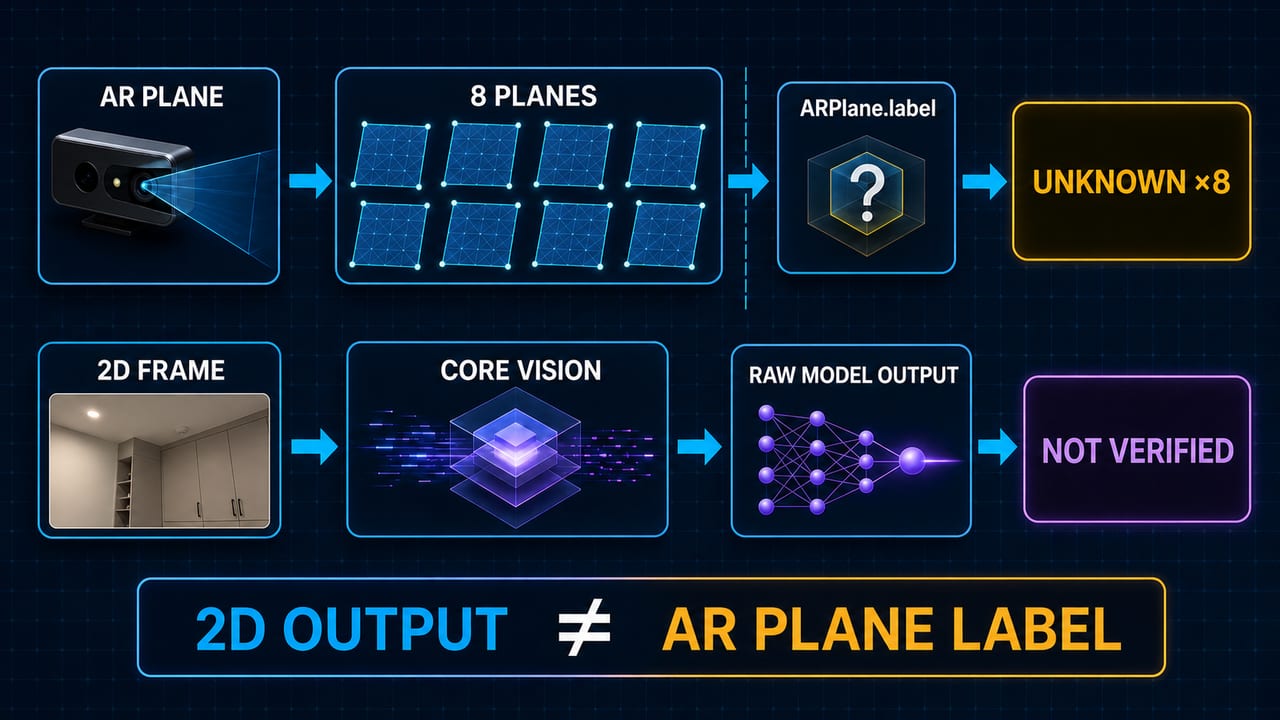

AR 平面语义与二维原始模型输出的双链路

原理示意：上方是本次 8 个平面全部 UNKNOWN 的 AR 链路；下方是独立二维推理链路。二维输出没有正确性验证，也不会回填平面标签。

三、能力门禁：不支持就不创建会话

进入实验前依次检查相机权限、SLAM 和 SEMANTIC。任何一项不满足都直接拦截，避免在不支持的设备上制造“识别失败”的假象。

private startPlaneSemantic(): void {
  if (!this.cameraGranted) {
    this.latestMessage = '拦截成功：未获得相机权限，不启动平面语义。';
    hilog.info(DOMAIN, TAG, 'SEMANTIC_GUARD camera=false');
    return;
  }
  if (!this.canStartAR()) {
    this.latestMessage = '拦截成功：当前设备不支持 SLAM，不启动平面语义。';
    hilog.info(DOMAIN, TAG, 'SEMANTIC_GUARD slam=false');
    return;
  }
  if (!this.canStartSemantic()) {
    this.latestMessage = '拦截成功：当前设备不支持平面语义，不创建 AR 会话。';
    hilog.info(DOMAIN, TAG, 'SEMANTIC_GUARD semantic=false');
    return;
  }
  hilog.info(DOMAIN, TAG,
    'SEMANTIC_GUARD camera=true slam=true semantic=true');
  this.showPlaneSemantic = true;
}

本次真机日志为：

SEMANTIC_GUARD camera=true slam=true semantic=true

它只证明设备允许进入实验，不保证每个环境平面都能取得语义标签。

四、创建平面语义 AR 会话

配置中的关键项是 planeFindingMode 与 semanticMode。本案例同时启用水平、垂直平面检测，并请求平面语义；深度模式设为自动，Mesh 在本实验中关闭。

private async initARView(): Promise<void> {
  const scene: Scene = await Scene.load();
  const context = new arViewController.ARViewContext();

  this.callback = new PlaneSemanticCallback(
    (arContext: arViewController.ARViewContext, timestamp: number) => {
      this.handleFrameUpdate(arContext, timestamp);
    });

  context.scene = scene;
  context.callback = this.callback;
  context.config = {
    type: arEngine.ARType.WORLD,
    planeFindingMode:
      arEngine.ARPlaneFindingMode.HORIZONTAL_AND_VERTICAL,
    powerMode: arEngine.ARPowerMode.NORMAL,
    semanticMode: arEngine.ARSemanticMode.PLANE,
    poseMode: arEngine.ARPoseMode.GRAVITY,
    depthMode: arEngine.ARDepthMode.AUTOMATIC,
    meshMode: arEngine.ARMeshMode.DISABLED,
    focusMode: arEngine.ARFocusMode.AUTO
  };

  await context.init();
  this.arContext = context;
}

本次初始化和深度探测的真实日志如下：

SEMANTIC_SESSION_INIT success mode=PLANE depth=AUTOMATIC costMs=39
SEMANTIC_DEPTH_PROBE attempt=13 depthSuccess=true depth=256x256 depthFormat=4 depthPlanes=1 confidenceSuccess=true confidence=256x256 confidenceFormat=3 confidencePlanes=1

深度图可读取仍不能推出平面语义必然成功，它只是另一项设备与帧能力证据。

五、逐帧读取并严格统计 `UNKNOWN`

帧回调只在相机处于 TRACKING 时继续处理。取得平面 Trackable 后，代码必须直接读取 ARPlane.label，不能根据朝向或尺寸自行猜测语义。

private updateSemanticSnapshot(
  trackables: Array<arEngine.ARTrackable>
): void {
  let tracked: number = 0;
  let classified: number = 0;
  let unknown: number = 0;

  trackables.forEach((trackable: arEngine.ARTrackable) => {
    if (trackable.type !== arEngine.ARTrackableType.PLANE ||
      trackable.state !== arEngine.ARTrackingState.TRACKING) {
      return;
    }

    const plane: arEngine.ARPlane = trackable as arEngine.ARPlane;
    tracked += 1;
    if (plane.label === arEngine.ARSemanticPlaneLabel.UNKNOWN) {
      unknown += 1;
    } else {
      classified += 1;
    }
  });

  this.totalPlanes = trackables.length;
  this.trackedPlanes = tracked;
  this.classifiedPlanes = classified;
  this.unknownPlanes = unknown;
}

代表平面的几何详情来自真实 API：

private updateRepresentativePlane(plane: arEngine.ARPlane): void {
  let pose: arEngine.ARPose | undefined = undefined;
  try {
    pose = plane.getPose();
    const polygon: ArrayBuffer = plane.getPolygonXZ();
    const vertexCount: number = Math.floor(polygon.byteLength / 4 / 2);

    this.representativeLabel = this.semanticLabelText(plane.label);
    this.representativeDirection = this.planeTypeText(plane.planeType);
    this.representativeSize =
      `${Math.abs(plane.extendX).toFixed(2)} × ` +
      `${Math.abs(plane.extendZ).toFixed(2)} m`;
    this.representativeCenter =
      `X ${pose.translation.x.toFixed(2)}  ` +
      `Y ${pose.translation.y.toFixed(2)}  ` +
      `Z ${pose.translation.z.toFixed(2)}`;
    this.representativeVertices = `${vertexCount} 个`;
  } finally {
    if (pose) {
      pose.release().catch((error: BusinessError) => {
        hilog.error(DOMAIN, TAG,
          'SEMANTIC_POSE_RELEASE error=%{public}d', error.code);
      });
    }
  }
}

实际扫描中，首次平面在初始化后 5834 ms 出现，随后总数逐步增长到 8。稳定阶段的日志是：

SEMANTIC_FIRST_PLANE latencyMs=5834 total=1
SEMANTIC_COUNTS sample=104 total=8 tracking=8 classified=0 unknown=8 floor=0 wall=0 table=0 seat=0 ceiling=0 doorWindow=0 bed=0 other=0
SEMANTIC_REPRESENTATIVE label=未知 direction=水平向上 extent=4.71 × 2.63 m center=X 0.70  Y -1.04  Z -0.92 vertices=10
SEMANTIC_COUNTS sample=370 total=8 tracking=8 classified=0 unknown=8 floor=0 wall=0 table=0 seat=0 ceiling=0 doorWindow=0 bed=0 other=0

从 sample=104 到 sample=370，8 个平面持续跟踪，分类数仍为 0。这比单帧截图更能说明：本次不是页面刚进入时的短暂等待，而是在持续扫描后仍没有取得有效语义标签。

六、二维拍照识别：只记录原始输出

API 26 的相机帧先检查多目标识别系统能力，再读取 YUV_420_888 图像、转换为 PixelMap 并发起推理：

private requestPhotoRecognition(): void {
  if (!canIUse('SystemCapability.AI.Vision.ObjectDetection')) {
    this.photoRecognitionState = '当前设备不支持';
    this.photoRecognitionResult = '缺少多目标识别系统能力';
    hilog.error(DOMAIN, TAG, 'PHOTO_OBJECT_GUARD syscap=false');
    return;
  }
  this.photoCaptureRequested = true;
  this.photoRecognitionState = '等待下一帧';
}

private async runPhotoRecognition(pixelMap: image.PixelMap): Promise<void> {
  try {
    if (!this.objectDetector) {
      this.objectDetector = await objectDetection.ObjectDetector.create();
    }
    const request: visionBase.Request = {
      inputData: { pixelMap: pixelMap }
    };
    const response = await this.objectDetector.process(request);
    // 页面只展示 response.objects 的原始标签与分数，
    // 不把结果写入任何 ARPlane。
  } finally {
    this.photoRecognitionBusy = false;
    pixelMap.release().catch((error: BusinessError) => {
      hilog.error(DOMAIN, TAG,
        'PHOTO_OBJECT_PIXELMAP_RELEASE error=%{public}d', error.code);
    });
  }
}

用户改变镜头后，四次调用依次留下：

PHOTO_OBJECT_COMPLETE count=1 summary=人物 42%
PHOTO_OBJECT_COMPLETE count=4 summary=文本 43% · 植物 40% · 植物 36%
PHOTO_OBJECT_COMPLETE count=10 summary=人头 83% · 人头 80% · 人脸 69%
PHOTO_OBJECT_COMPLETE count=0 summary=画面中没有识别到目标

这些是模型原始输出，没有人工标注或独立正确性验证。本文不把它们称为“识别正确”，也不利用它们解释 8 个 AR 平面的语义。首图显示的是最后一次调用后的页面状态，所以二维区域为“画面中没有识别到目标”。

七、暂停、恢复与销毁必须闭环

AR 页面退出时要释放持有的平面、二维检测器和 ARViewContext。暂停与恢复则直接调用上下文的生命周期接口：

private pauseARView(): void {
  if (!this.arContext || this.isDestroyed || this.isPaused) {
    return;
  }
  this.arContext.pause();
  this.isPaused = true;
}

private resumeARView(): void {
  if (!this.arContext || this.isDestroyed || !this.isPaused) {
    return;
  }
  this.arContext.resume();
  this.isPaused = false;
  this.lastSampleTime = 0;
}

private async destroyARView(): Promise<void> {
  if (!this.arContext || this.isDestroyed) {
    return;
  }
  this.isDestroyed = true;
  if (this.retainedProbePlane) {
    await this.retainedProbePlane.release();
    this.retainedProbePlane = undefined;
  }
  if (this.objectDetector) {
    await this.objectDetector.destroy();
    this.objectDetector = undefined;
  }
  await this.arContext.destroy();
  this.arContext = undefined;
  this.callback = undefined;
}

暂停发生在 sample=789，页面保持 8 个跟踪平面和 0 个已分类平面：

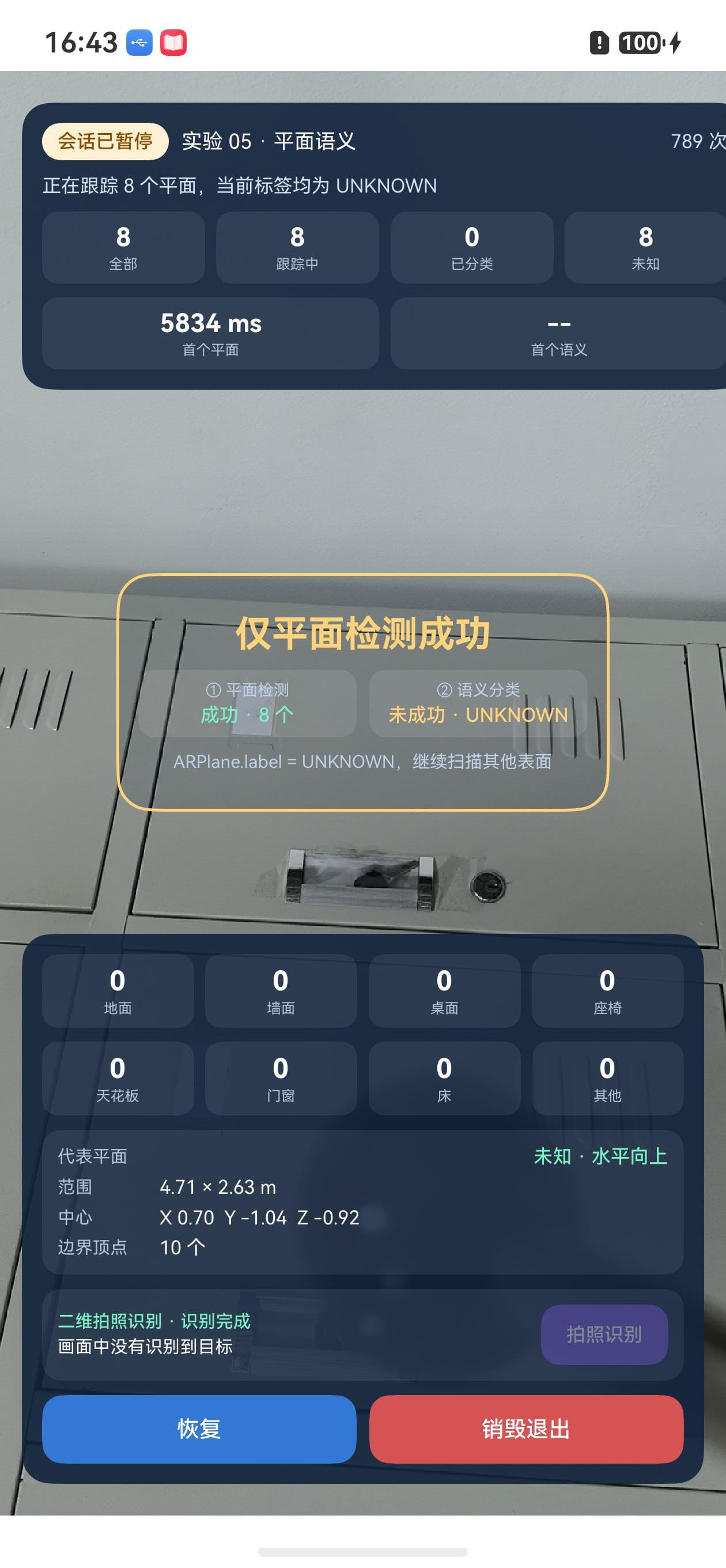

真机复测：会话暂停

SEMANTIC_SESSION_PAUSE success sample=789 tracking=8 classified=0

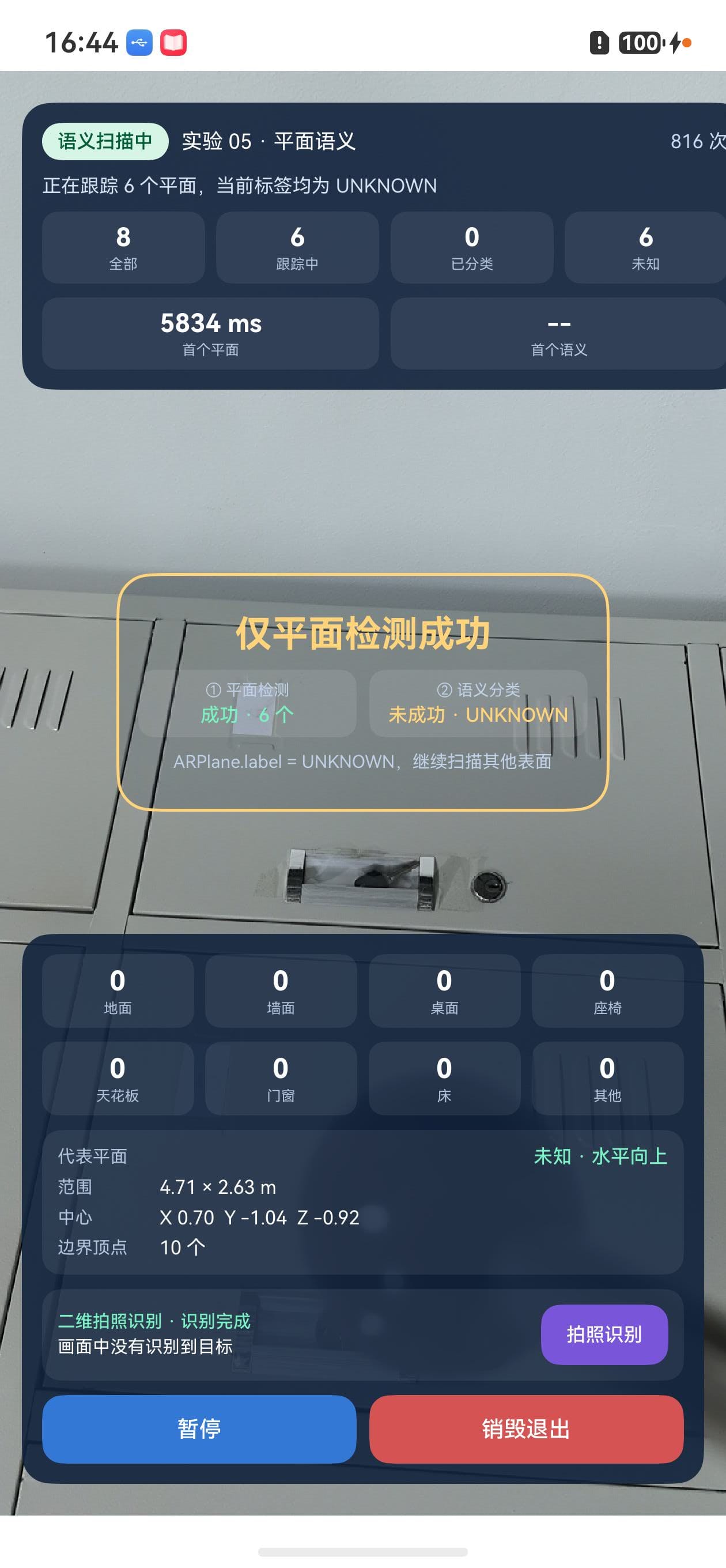

恢复后，下一次采样从 790 继续。恢复瞬间有 6 个平面处于跟踪状态，这属于重新建立跟踪过程，不能把它写成“平面数据丢失”：

真机复测：会话恢复后继续采样

SEMANTIC_SESSION_RESUME success sample=789 tracking=8 classified=0
SEMANTIC_COUNTS sample=790 total=8 tracking=6 classified=0 unknown=6 floor=0 wall=0 table=0 seat=0 ceiling=0 doorWindow=0 bed=0 other=0

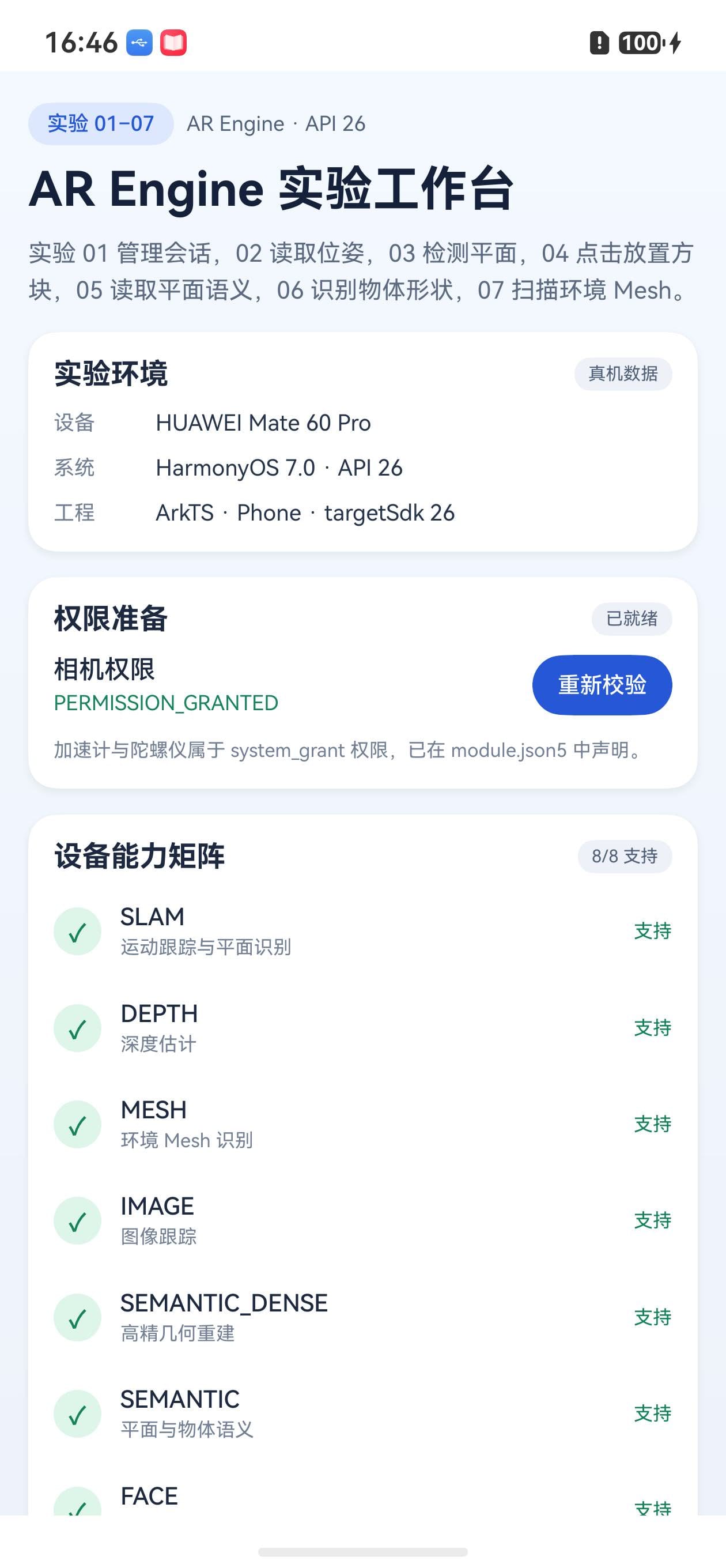

最后点击销毁，应用关闭相机并返回七项实验首页：

真机复测：销毁会话并返回首页

SEMANTIC_SESSION_DESTROY success samples=944 maxTracking=8 maxClassified=0 total=8

八、本次结果如何解释

验证项	2026-08-25 同一次真机会话结果
能力门禁	`camera=true / slam=true / semantic=true`
会话初始化	成功，`39 ms`
深度与置信度	第 13 次探测取得 `256 × 256` 图像
首个平面	`5834 ms`
最大平面总数	8
最大同时跟踪数	8
有效语义数	0
稳定阶段未知数	8
代表平面	水平向上，`4.71 × 2.63 m`，10 个边界顶点
二维拍照识别	产生过多组原始输出，最终为“画面中没有识别到目标”；正确性未验证
暂停与恢复	`789` 暂停，恢复后从 `790` 继续采样
销毁	`samples=944 / maxTracking=8 / maxClassified=0 / total=8`

从证据可以确定：

几何平面检测链路可运行，因为平面数量、范围、位姿与边界均有真实数据。
本次平面语义分类没有成功，因为整个会话的最大有效分类数为 0。
semanticMode=PLANE、能力门禁通过和深度图可用，都不是“必然返回非 UNKNOWN 标签”的证明。
仅凭这一次测试无法确定始终为 UNKNOWN 的唯一原因；场景、光照、纹理、模型适配和设备实现都可能影响结果，不能选一个原因当作已证实结论。
如果业务必须依赖地面、墙面或桌面标签，应把 UNKNOWN 设计为正常分支：保留几何能力、提示用户继续扫描，或降级为只依赖平面朝向与点击命中，但不要伪造语义类别。
