HarmonyOS 7 核心实践：基于 CoreVisionKit 端侧 AI 语义搜图与多模态双链 Vault 架构

一、引言与业务背景

随着移动端个人知识库（PKM）与“第二大脑”（Second Brain）概念的流行，Obsidian 风格的 Markdown 纯本地双链笔记逐渐成为高效能人士的标配。然而在移动端体验中，纯文本笔记存在一个长期的痛点：多模态图片附件管理极难搜索与关联。用户在笔记中插入了大量的应用截图、设计草图、发票证件或生活照片，事后想要查找某张包含特定视觉内容的图片，传统方法只能依赖死板的文件名或手动 Tag 标记。

借助 HarmonyOS 7 提供的端侧 AI 视觉能力库 CoreVisionKit (@hms.ai.vision.textSearchImage)，我们在 AeroPlan 鸿蒙版应用中成功实现了 完全脱离网络、零隐私泄漏、基于 NPU 硬件加速的端侧自然语言语义搜图（例如搜索“猫咪”、“机票”、“发票”或“架构图”）。

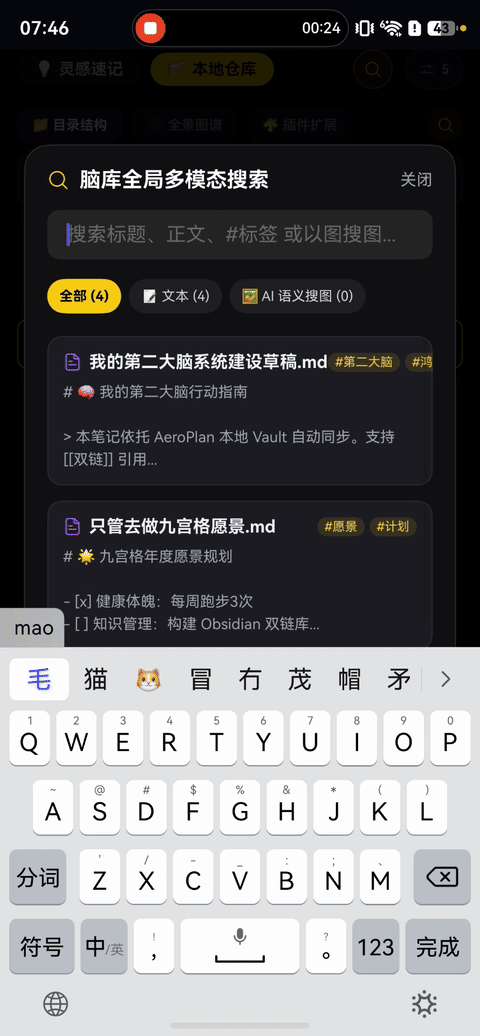

效果图展位：端侧 AI 语义搜图与笔记关联实测

HarmonyOS 7 核心实践：基于 CoreVisionKit 端侧 AI 语义搜图与多模态双链 Vault 架构.gif

本文将深度剖析我们在落地“端侧 AI 语义搜图 + 多模态双链 Vault 架构”过程中遇到的真实技术挑战、架构设计方案及最终解决方案。

二、系统整体架构设计

整个系统的多模态图片管理与端侧 AI 搜索架构分为：

三、 CoreVisionKit 端侧 AI 搜图的落地与“避坑”指南

在对接鸿蒙原生 @hms.ai.vision.textSearchImage 接口时，由于端侧 NPU 特征数据库与底层 C++ 引擎存在严格的校验规则，我们总结了以下 4 个必须规避的坑点：

1. Scope 命名限制：必须为纯英文字母与数字（1-32字符）

踩坑现象：传入 scope: "knowledge_brain" 会直接引发 NPU 引擎报错 Code: 401, Message: The parameter check failed.。
原因分析：CoreVisionKit 底层数据库对 scope 命名做正则校验，严禁包含下划线 _、减号或特殊字符。
解决方案：统一收敛为干净的纯英文标识符（例如 'aeroplan'）：

private sanitizeScope(scope: string): string {
  if (!scope) return 'aeroplan';
  // 严格过滤非字母数字字符，限制长度在 1-32 位
  const clean = scope.replace(/[^a-zA-Z0-9]/g, '');
  return (clean.length > 0 && clean.length <= 32) ? clean : 'aeroplan';
}

2. 传入 NPU 的图片路径：必须剥离 `file://` 协议头

踩坑现象：直接将 ArkUI 使用的 file:///data/storage/... 路径传给 textSearchImage.insertImage()，会导致报错 Code: 1013100001, Msg: Invalid image path or size.。
解决方案：传给 NPU 的物理路径必须是干净的系统绝对路径（如 /data/storage/el2/base/files/AeroPlanVault/attachments/xxx.png）；而在 ArkUI Image() 组件渲染缩略图时，又必须拼回 file:// 前缀。

// 传给 CoreVisionKit 引擎
const realAbsPath = '/data/storage/el2/base/files/AeroPlanVault/attachments/Image_1.png';
await textSearchImage.insertImage({ scope: 'aeroplan', imagePath: realAbsPath, noteTitle: '笔记.md' });

// 传给 ArkUI Image 渲染
const uiSrc = `file://${realAbsPath}`;
Image(uiSrc)

3. NPU SQLite 特征库防死锁：全量同步前显式 `clearData()`

踩坑现象：多次重新同步沙箱图片后，搜索接口返回结果集突变为 0。
解决方案：在每次执行沙箱 attachments/ 全量图片特征重建时，先调用 textSearchImage.clearData() 重置端侧 SQLite 特征表：

public async syncAttachmentsFromVault(attachmentFiles: string[], attachmentsDir: string): Promise<number> {
  // 1. 先重置端侧特征表，防止旧索引冲突
  try {
    await textSearchImage.clearData();
  } catch (e) {
    hilog.warn(0x0000, 'BrainImageSearch', `[ClearData Error] ${JSON.stringify(e)}`);
  }

  // 2. 依次插入新图片绝对路径与关联元数据
  // ...
}

四、多模态图片与 Markdown 笔记的反向双链关联图谱

在实际应用中，单纯“搜出图片”是不够的。用户在搜到一张应用截图后，核心诉求是“这张图片是在哪篇笔记里被引用的？点击能否直接切回笔记？”。

反向双链关联与 AI 搜索流程图

为此，我们在 BrainImageSearchManager 中设计了 图片 -> Markdown 笔记的反向双链图谱（Reverse Index Graph）：

// 1. 扫描 Vault 下所有 Markdown 笔记正文
const noteToImageMap: Map<string, string> = new Map();
const allNotes = await VaultManager.getInstance().listAllNotes();

for (let i = 0; i < allNotes.length; i++) {
  const noteTitle = allNotes[i];
  const noteContent = await VaultManager.getInstance().readNote(noteTitle);
  if (noteContent) {
    const lowerContent = noteContent.toLowerCase();
    for (let j = 0; j < attachmentFiles.length; j++) {
      const attFile = attachmentFiles[j];
      // 检测 Markdown 正文是否包含该图片文件名
      if (lowerContent.includes(attFile.toLowerCase())) {
        noteToImageMap.set(attFile, noteTitle);
      }
    }
  }
}

// 2. 注册精准的笔记关联关系至 NPU 搜图索引
const realLinkedNote = noteToImageMap.get(fileName) || '未关联笔记';
this.imageToNoteMap.set(realAbsolutePath, realLinkedNote);
await this.insertImage(realAbsolutePath, realLinkedNote);

搜索弹窗 UX 闭环：

动态显隐：若图片已被 Markdown 引用，右侧展示 📖 打开笔记 →；若未被引用，则自动隐藏，绝不误导用户。
常驻体验：点击 📖 打开笔记 → 跳转至底层的 Markdown 编辑器，搜索弹窗保持常驻，方便用户连续查阅多张关联图片。

五、解决跨页面/路由生命周期的响应式刷新痛点

在 ArkUI 的单页多路由架构中，用户在 NoteDetailView（笔记编辑页）中插入相册图片后点击返回退出，常遇到“主界面 attachments/ 列表不展示新图片，必须重启 App”的问题。

针对这一问题，我们构建了 “即时 Event 广播 + 路由 Lifecycle 钩子” 的双重保障机制：

双重保障响应式刷新时序图

1. 插入瞬间触发 `AppStorage` 广播

// MarkdownEditor.ets 中完成图片物理拷贝后
const permanentUri = await VaultManager.getInstance().copyAttachment(imageUri, filename);
AppStorage.setOrCreate('lastInsertedAttachment', `${filename}_${Date.now()}`);

2. 主视图通过 `@Watch` 联动更新

// BrainView.ets
@StorageProp('lastInsertedAttachment') @Watch('onAttachmentInserted') lastInsertedAttachment: string = '';

async onAttachmentInserted() {
  hilog.info(0x0000, 'BrainImageSearch', `[AppStorage Event] New image inserted: ${this.lastInsertedAttachment}`);
  await this.refreshVaultData();
}

async refreshVaultData() {
  const attachments = await VaultManager.getInstance().listAttachments();
  // 必须重新赋予新解构数组引用 [...attachments]，确保 ArkUI 响应式列表瞬间重绘
  this.attachmentFiles = attachments ? [...attachments] : [];

  // 自动重新建立反向索引图谱与 NPU 特征同步
  const attachmentsDir = VaultManager.getInstance().getAttachmentsDir();
  await BrainImageSearchManager.getInstance().syncAttachmentsFromVault(attachments, attachmentsDir);
}

3. 路由 `onHidden` 闭环兜底

// Index.ets (NavDestination 路由节点)
} else if (name === 'NoteDetail') {
  NavDestination() {
    NoteDetailView({ filename: param as string })
  }
  .hideTitleBar(true)
  .onHidden(() => {
    // 当退出 Markdown 编辑器返回主界面时，强制触发附件列表同步
    AppStorage.setOrCreate('lastInsertedAttachment', `exited_${Date.now()}`);
  })
}

六、单手化移动端 UX 改造

为了打造媲美原生 Obsidian 的流畅移动端操作体验，我们对交互界面进行了以下优化：

效果图：单手移动端右下角切态与附件管理

HarmonyOS 7 核心实践：基于 CoreVisionKit 端侧 AI 语义搜图与多模态双链 Vault 架构.jpg

HarmonyOS 7 核心实践：基于 CoreVisionKit 端侧 AI 语义搜图与多模态双链 Vault 架构-1.jpg

单手底部栏切换模式：移除 Markdown 编辑区顶部的切换按钮，统一在底部导航栏最右下角放置 👁️ 预览 / ✏️ 编辑 悬浮控件，大拇指无需跨越屏幕即可一键切态。
沙箱附件管理：主界面 attachments/ 列表支持实时物理删除（🗑️），点击直接弹出全局图片预览视图。
纵向流畅滚动：为树形目录与附件列表配置 .scrollable(ScrollDirection.Vertical) 与 .scrollBar(BarState.Auto)，解决海量文件场景下的卡顿与遮挡问题。
