手机缓慢扫过柜门和地面后，青绿色三角网格直接贴在真实相机画面上；镜头右上角同时出现同一批 Mesh 数据生成的俯视图。移动手机，网格形状和可见三角面数量会跟着变化；按下锁定按钮，当前这一帧的图形和数据一起固定下来。

这张图是本次最终签名包的真机原始截图。画面中的三角线不是扫描框动画，也不是后期生成的效果：它们来自 ARSceneMesh 返回的顶点与三角形索引，经当前相机的 View、Projection 矩阵换算后绘制到 Canvas。

本次实验完成四件事：

1. 创建启用环境 Mesh 的 WORLD 类型 AR 会话；
2. 读取顶点、法线和三角形索引；
3. 把世界坐标中的三角面投影到相机画面，并补一张 X/Z 俯视图；
4. 锁定同一帧的图形与统计数据，完成暂停、恢复和销毁验证。

实验准备

项目	本次环境
开发工具	DevEco Studio
开发语言	ArkTS
SDK	HarmonyOS API 26
测试设备	HUAWEI Mate 60 Pro
设备系统	HarmonyOS 7.0
AR 会话	ARType.WORLD
Mesh 模式	ARMeshMode.ENABLE
深度模式	ARDepthMode.AUTOMATIC
对焦模式	ARFocusMode.AUTO
权限	CAMERA、ACCELEROMETER、GYROSCOPE
设备能力	SLAM、MESH

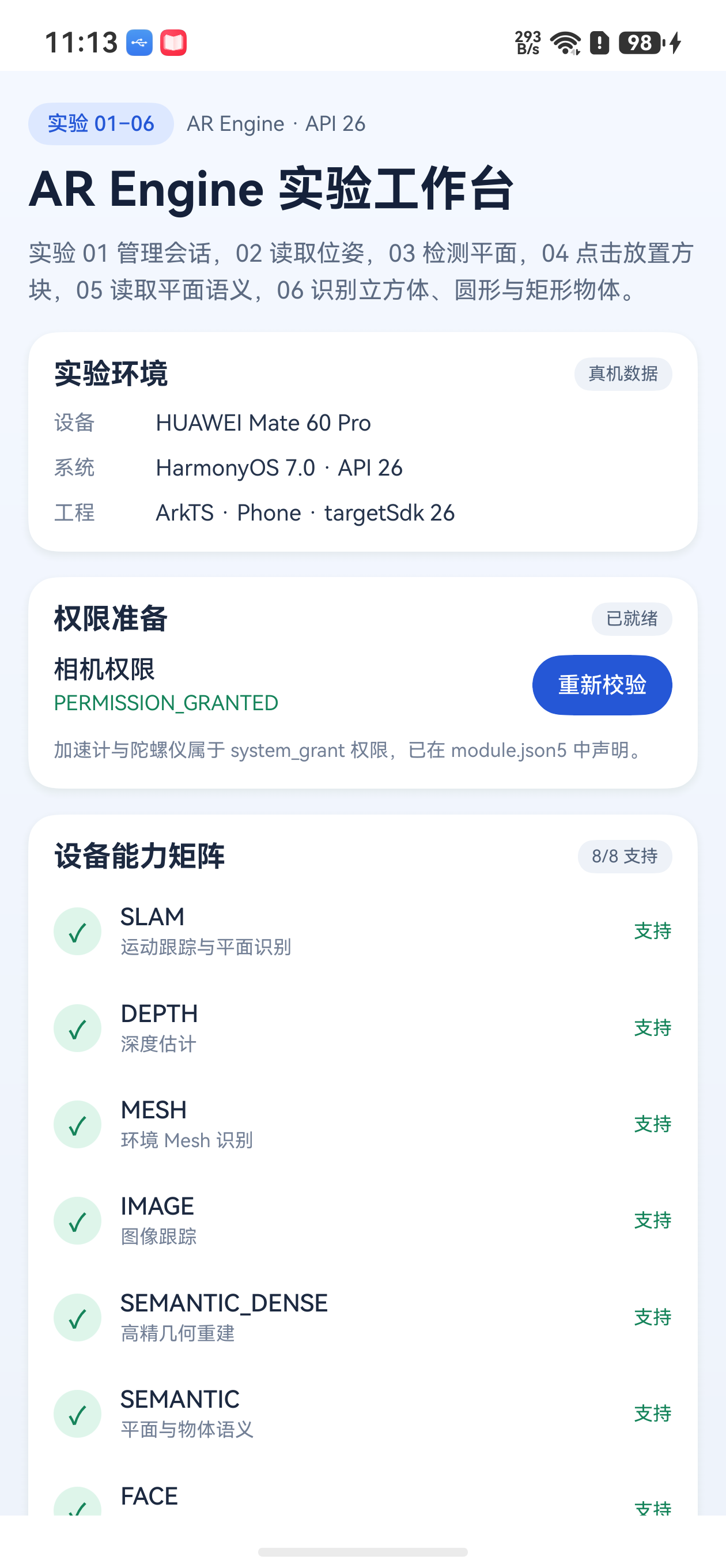

入口页先检查相机权限、SLAM 和 MESH。三项通过后，实验 07 才能打开相机页面。

权限声明如下：

"requestPermissions": [
  {
    "name": "ohos.permission.CAMERA",
    "reason": "$string:permission_reason_camera",
    "usedScene": {
      "abilities": ["EntryAbility"],
      "when": "inuse"
    }
  },
  {
    "name": "ohos.permission.ACCELEROMETER",
    "reason": "$string:permission_reason_accelerometer",
    "usedScene": {
      "abilities": ["EntryAbility"],
      "when": "inuse"
    }
  },
  {
    "name": "ohos.permission.GYROSCOPE",
    "reason": "$string:permission_reason_gyroscope",
    "usedScene": {
      "abilities": ["EntryAbility"],
      "when": "inuse"
    }
  }
]

入口判断保留在 AR 页面之外。能力不满足时停在实验列表，不创建受限会话：

private startEnvironmentMesh(): void {
  if (!this.cameraGranted) {
    this.latestMessage = '未获得相机权限，不启动环境 Mesh。';
    return;
  }
  if (!this.canStartAR()) {
    this.latestMessage = '当前设备不支持 SLAM，不启动环境 Mesh。';
    return;
  }
  if (!this.canStartMesh()) {
    this.latestMessage = '当前设备不支持环境 Mesh，不创建 AR 会话。';
    return;
  }
  this.showEnvironmentMesh = true;
}

页面结构：ARView 上面叠一层 Canvas

第一次实现只读取了 Mesh 数组并显示计数，相机画面里没有任何真实网格。返工后的页面分成两层：底层 ARView 显示相机，透明 Canvas 覆盖在上面绘制三角形。

Stack({ alignContent: Alignment.TopStart }) {
  if (this.arContext) {
    ARView({ context: this.arContext })
      .width('100%')
      .height('100%')

    Canvas(this.meshCanvasContext)
      .width('100%')
      .height('100%')
      .onReady(() => {
        this.canvasReady = true;
      })
      .hitTestBehavior(HitTestMode.Transparent)
  }

  this.buildTopStatus()
  this.buildBottomSheet()
}

Canvas 不接收触控，页面按钮仍由 ArkUI 处理。它只承担两类绘制：相机对齐的三角网格，以及右上角的俯视网格。

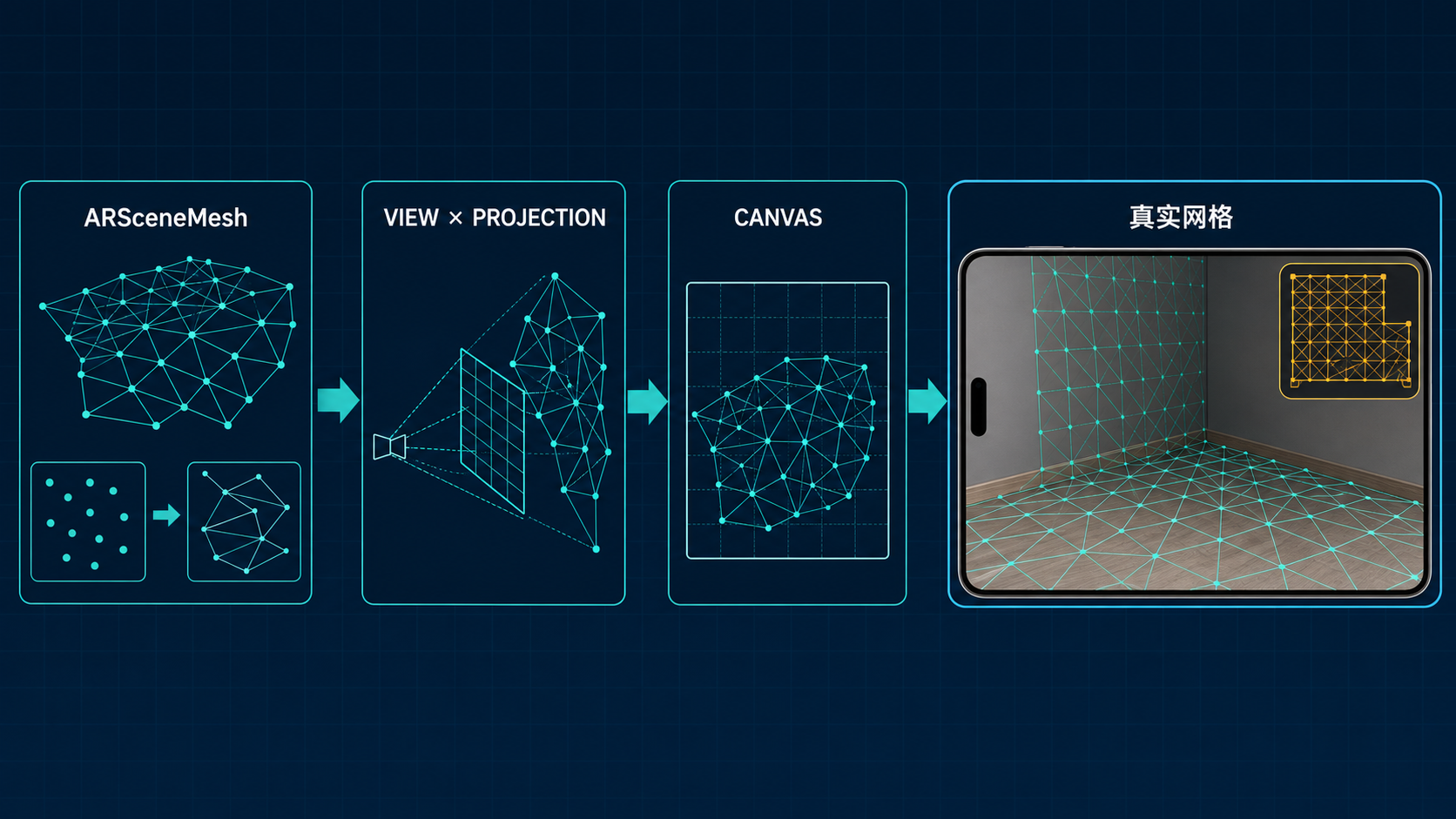

这张图由 ImageGen 制作，只解释数据流；成功结果以真机截图和日志为准。

创建启用 Mesh 的 AR 会话

页面加载时创建 ARViewContext。配置中同时打开 Mesh、自动深度和自动对焦：

private async initARView(): Promise<void> {
  let pendingContext: arViewController.ARViewContext | undefined = undefined;
  try {
    const scene: Scene = await Scene.load();
    pendingContext = new arViewController.ARViewContext();
    this.callback = new EnvironmentMeshCallback(
      (context: arViewController.ARViewContext, timestamp: number) => {
        this.handleFrameUpdate(context, timestamp);
      });

    pendingContext.scene = scene;
    pendingContext.callback = this.callback;
    pendingContext.config = {
      type: arEngine.ARType.WORLD,
      planeFindingMode:
        arEngine.ARPlaneFindingMode.HORIZONTAL_AND_VERTICAL,
      powerMode: arEngine.ARPowerMode.NORMAL,
      semanticMode: arEngine.ARSemanticMode.NONE,
      poseMode: arEngine.ARPoseMode.GRAVITY,
      depthMode: arEngine.ARDepthMode.AUTOMATIC,
      meshMode: arEngine.ARMeshMode.ENABLE,
      focusMode: arEngine.ARFocusMode.AUTO
    };

    await pendingContext.init();
    this.arContext = pendingContext;
    this.sessionReadyTime = Date.now();
  } catch (error) {
    const err: BusinessError = error as BusinessError;
    this.sessionState = `初始化失败：${err.code}`;
    if (pendingContext) {
      await pendingContext.destroy();
    }
  }
}

从每一帧取得 ARSceneMesh

onFrameUpdate() 的频率较高，本次按 250 ms 采样一次，并用 samplingInFlight 避免重入。只有相机进入 TRACKING 后才读取 Mesh。

private async sampleCurrentMesh(
  context: arViewController.ARViewContext
): Promise<void> {
  const session: arEngine.ARSession | undefined = context.session;
  if (!session) {
    return;
  }

  let frame: arEngine.ARFrame | undefined = undefined;
  let mesh: arEngine.ARSceneMesh | undefined = undefined;
  try {
    frame = session.getFrame();
    const camera: arEngine.ARCamera = frame.getCamera();
    if (camera.state !== arEngine.ARTrackingState.TRACKING) {
      return;
    }

    mesh = frame.acquireSceneMesh();
    const vertices: Float32Array =
      new Float32Array(mesh.getVertices());
    const normals: Float32Array =
      new Float32Array(mesh.getVertexNormals());
    const indices: Int32Array =
      new Int32Array(mesh.getTriangleIndices());

    this.sampleCount += 1;
    this.updateMeshSnapshot(
      vertices, normals, indices,
      mesh.verticesSize, mesh.triangleIndicesSize);

    this.drawMeshOverlay(
      vertices,
      indices,
      camera.viewMatrix,
      camera.getProjectionMatrix(0.05, 50.0));
  } catch (error) {
    const err: BusinessError = error as BusinessError;
    this.sampleCount += 1;
    if (err.code === MESH_NOT_READY_CODE && !this.hasMesh()) {
      this.emptySampleCount += 1;
      this.trackingHint = '环境网格尚未生成，继续扫描环境边缘';
      return;
    }
    this.errorCount += 1;
    this.trackingHint = `网格读取失败：${err.code}`;
  } finally {
    if (mesh) {
      await mesh.release();
    }
    if (frame) {
      await frame.release();
    }
  }
}

三个数组的含义直接反映在页面上：

• vertices.length / 3 是顶点数；
• normals.length / 3 是法线数；
• indices.length / 3 是三角形数。

每次采样结束后释放 ARSceneMesh 和 ARFrame。页面只保存计数与快照，不把整份大数组放进响应式状态。

把世界坐标投影到屏幕坐标

Mesh 顶点位于世界坐标系，不能直接当成屏幕像素。每个顶点依次经过 View 矩阵和 Projection 矩阵，得到裁剪空间坐标；再除以 clipW 得到标准化设备坐标，最后换算成 Canvas 像素。

private projectVertex(
  vertices: Float32Array,
  vertexIndex: number,
  viewMatrix: Array<number>,
  projectionMatrix: Array<number>,
  canvasWidth: number,
  canvasHeight: number
): number[] {
  const offset: number = vertexIndex * 3;
  const worldX: number = vertices[offset];
  const worldY: number = vertices[offset + 1];
  const worldZ: number = vertices[offset + 2];

  const viewX: number = viewMatrix[0] * worldX +
    viewMatrix[4] * worldY + viewMatrix[8] * worldZ + viewMatrix[12];
  const viewY: number = viewMatrix[1] * worldX +
    viewMatrix[5] * worldY + viewMatrix[9] * worldZ + viewMatrix[13];
  const viewZ: number = viewMatrix[2] * worldX +
    viewMatrix[6] * worldY + viewMatrix[10] * worldZ + viewMatrix[14];
  const viewW: number = viewMatrix[3] * worldX +
    viewMatrix[7] * worldY + viewMatrix[11] * worldZ + viewMatrix[15];

  const clipX: number = projectionMatrix[0] * viewX +
    projectionMatrix[4] * viewY + projectionMatrix[8] * viewZ +
    projectionMatrix[12] * viewW;
  const clipY: number = projectionMatrix[1] * viewX +
    projectionMatrix[5] * viewY + projectionMatrix[9] * viewZ +
    projectionMatrix[13] * viewW;
  const clipZ: number = projectionMatrix[2] * viewX +
    projectionMatrix[6] * viewY + projectionMatrix[10] * viewZ +
    projectionMatrix[14] * viewW;
  const clipW: number = projectionMatrix[3] * viewX +
    projectionMatrix[7] * viewY + projectionMatrix[11] * viewZ +
    projectionMatrix[15] * viewW;

  if (!Number.isFinite(clipW) || clipW <= 0.001) {
    return [];
  }

  const normalizedX: number = clipX / clipW;
  const normalizedY: number = clipY / clipW;
  const normalizedZ: number = clipZ / clipW;
  if (normalizedX < -1.12 || normalizedX > 1.12 ||
    normalizedY < -1.12 || normalizedY > 1.12 ||
    normalizedZ < -1.0 || normalizedZ > 1.0) {
    return [];
  }

  return [
    (normalizedX * 0.5 + 0.5) * canvasWidth,
    (0.5 - normalizedY * 0.5) * canvasHeight
  ];
}

屏幕外、相机后方、面积过小或异常巨大的三角形直接跳过。原始网格可能包含数万个三角形，显示层按固定步长抽样，每帧最多画 1200 个面；页面的“原始三角面”仍使用完整索引统计。

const MAX_OVERLAY_TRIANGLES: number = 1200;

const sourceTriangles: number = Math.floor(indices.length / 3);
const triangleStride: number = Math.max(
  1,
  Math.ceil(sourceTriangles / MAX_OVERLAY_TRIANGLES)
);

for (let triangle: number = 0;
  triangle < sourceTriangles; triangle += triangleStride) {
  // 取三个索引，投影三个顶点，组成 Canvas 路径。
}

this.meshCanvasContext.fillStyle = 'rgba(52, 236, 180, 0.10)';
this.meshCanvasContext.fill();
this.meshCanvasContext.strokeStyle = 'rgba(100, 255, 210, 0.88)';
this.meshCanvasContext.lineWidth = 0.75;
this.meshCanvasContext.stroke();

右上角俯视图继续使用同一份 vertices + indices，只取顶点的 X、Z 坐标，按当前最小值和最大值归一化到小画布。它不是预制图片，取景变化时会和主画面的网格一起更新。

锁定同一帧的网格证据

“锁定当前网格证据”同时保存可见面数、原始面数、顶点、法线、原始数组计数和覆盖范围，并停止 Canvas 重绘。AR 会话与后台采样继续运行，顶部采样次数仍会增加。

private recordCurrentMesh(): void {
  if (!this.hasMesh() || this.drawnTriangleCount <= 0 || this.isPaused) {
    return;
  }

  this.recorded = true;
  this.overlayFrozen = true;
  this.recordedSample = this.sampleCount;
  this.recordedVertices = this.vertexCount;
  this.recordedNormals = this.normalCount;
  this.recordedTriangles = this.triangleCount;
  this.recordedOverlayTriangles = this.drawnTriangleCount;
  this.recordedApiVertexSize = this.apiVertexSize;
  this.recordedApiIndexSize = this.apiIndexSize;
  this.recordedRange = this.coverageText();

  hilog.info(DOMAIN, TAG,
    'MESH_RECORD sample=%{public}d vertices=%{public}d ' +
    'normals=%{public}d triangles=%{public}d ' +
    'overlayTriangles=%{public}d range=%{public}s',
    this.recordedSample, this.recordedVertices,
    this.recordedNormals, this.recordedTriangles,
    this.recordedOverlayTriangles, this.recordedRange);
}

锁定态的主卡片也只读取 recorded* 字段，避免后台新帧的数字混进已经冻结的截图。

真机实操过程

1. 打开实验 07

入口页确认 CAMERA 已授权、SLAM 和 MESH 均为支持，然后进入“实验 07：扫描环境 Mesh”。会话建立后，相机先进入 TRACKING。

2. 从地面扫到墙角

镜头先对准有纹理的地面，缓慢移动到墙角，再扫过柜门和桌边。刚进入时 acquireSceneMesh() 可能还没有数据，页面保留等待状态；继续移动几秒后出现第一份非空 Mesh。

本轮从会话初始化到第一份有效 Mesh 用了 54.792 秒。第 199 次采样取得 192 个顶点、192 个法线和 266 个原始三角面，其中 217 个三角面进入当前相机画面。

3. 确认网格随取景变化

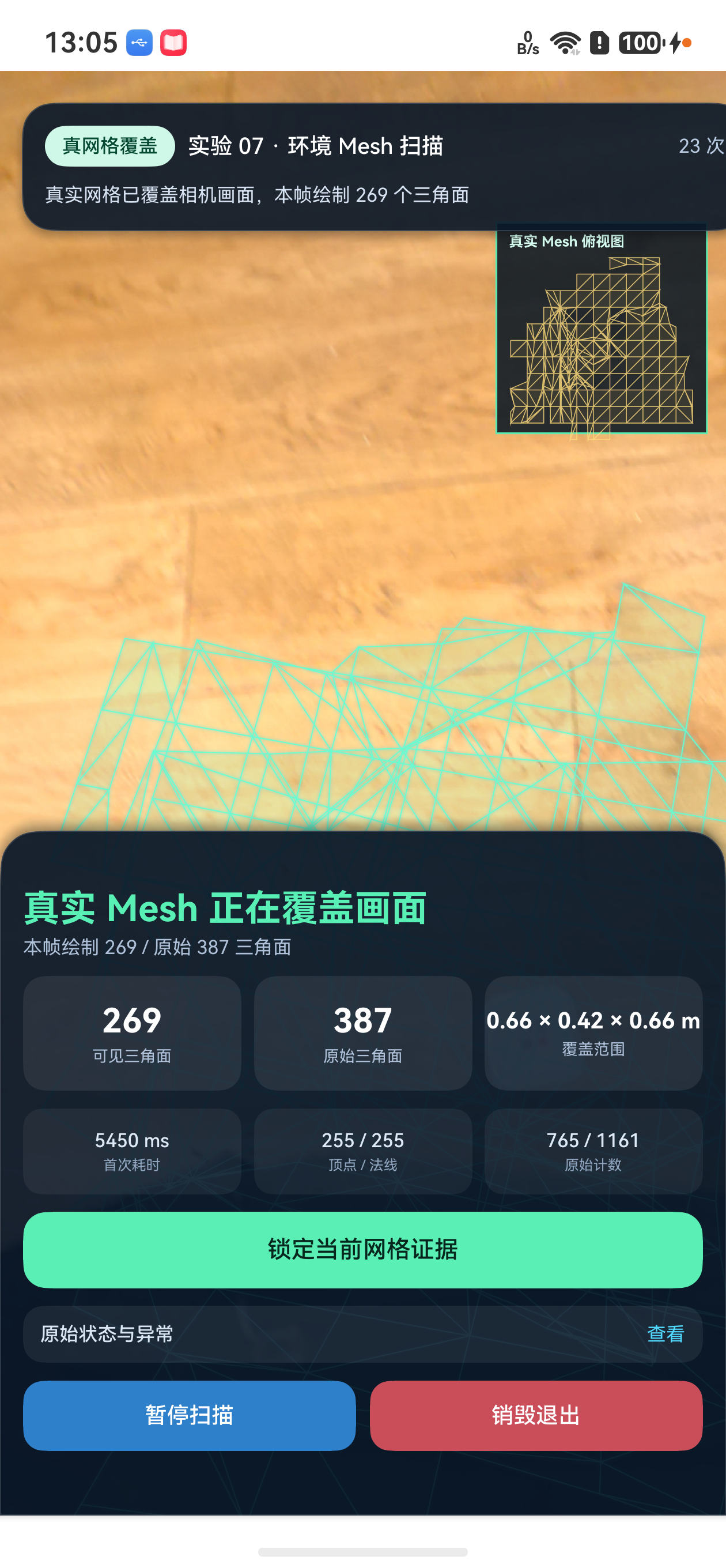

第一张返工真机图中，青绿色三角形已经贴在真实地面上，右上角也出现了金黄色俯视图；当时页面显示 269 个可见三角面和 387 个原始三角面。

继续扫过墙面、柜门和地面交界后，日志中的可见三角面先后出现 465、765、759、101、17、447 等变化，画面也同步重绘。这一步用来确认网格不是固定装饰。

4. 锁定结果

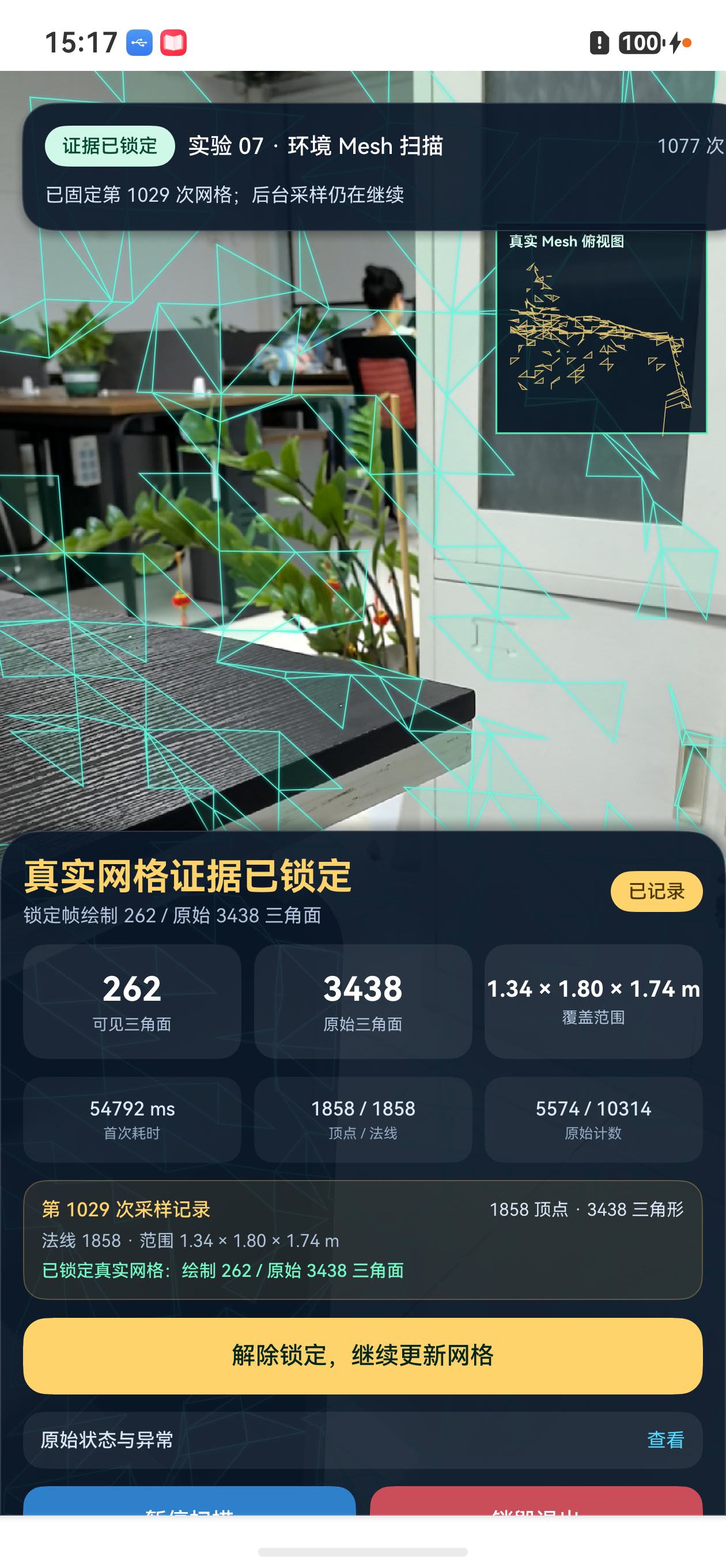

网格覆盖清楚后点击“锁定当前网格证据”。页面变成黄色锁定状态，Canvas 保留点击瞬间的网格，主卡片、详情卡和 MESH_RECORD 日志使用同一帧数据。

本次锁定发生在第 1029 次采样：1858 个顶点、1858 个法线、3438 个原始三角面，其中 262 个三角面绘制在相机画面上，覆盖范围为 1.34 × 1.80 × 1.74 m。截图时顶部采样次数已经增长到 1077，锁定卡仍保持第 1029 次数据。

5. 暂停、恢复和销毁

点击“暂停扫描”后，采样次数停止增长；点击“恢复扫描”后重新取得 Mesh。最后点击“销毁退出”，ARViewContext 被释放并返回实验列表。

private async destroyARView(): Promise<void> {
  if (!this.arContext || this.isDestroyed) {
    return;
  }
  const context: arViewController.ARViewContext = this.arContext;
  this.isDestroyed = true;
  await context.destroy();
  this.meshCanvasContext.clearRect(
    0, 0,
    this.meshCanvasContext.width,
    this.meshCanvasContext.height
  );
  this.arContext = undefined;
  this.callback = undefined;
}

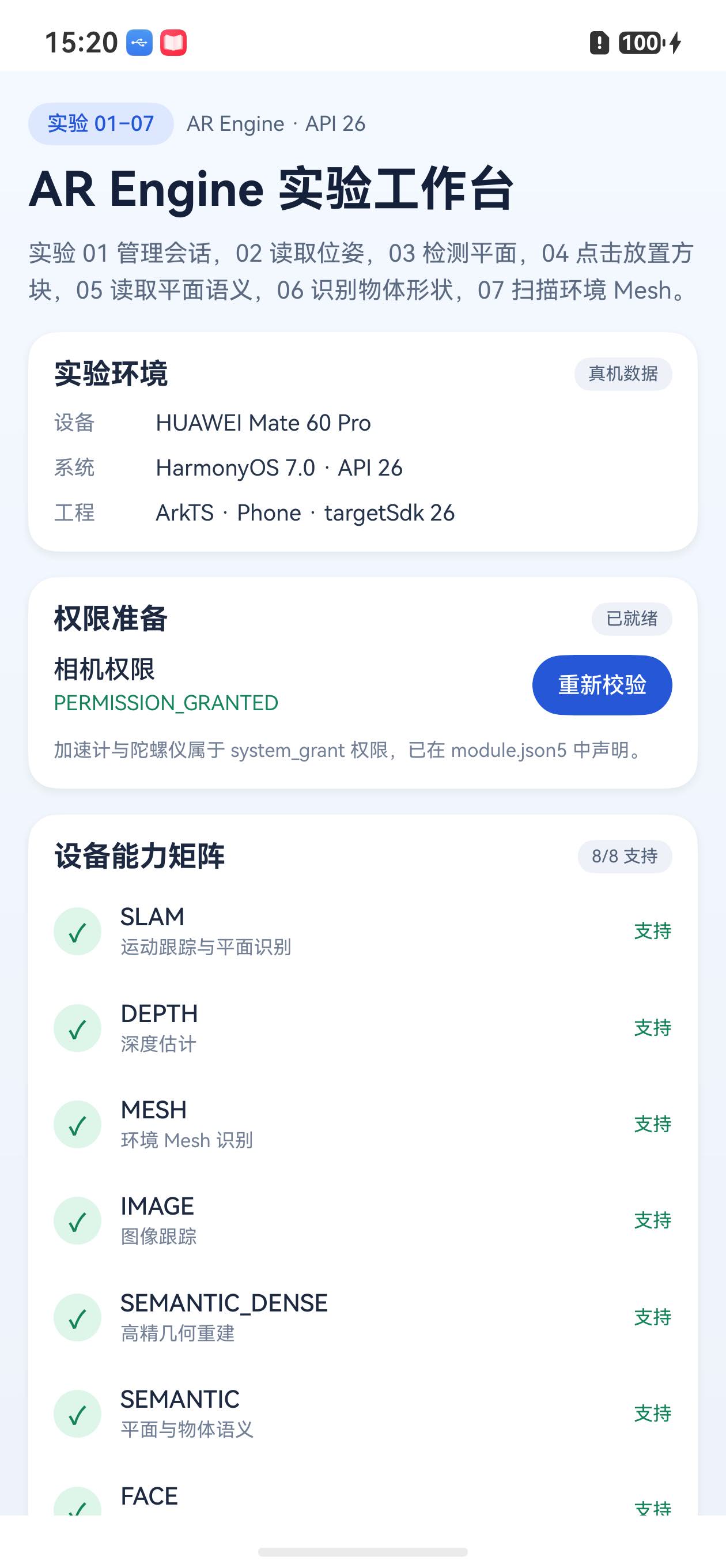

销毁完成后，真机返回实验工作台，CAMERA、SLAM 和 MESH 的入口状态仍正常：

实操中遇到的情况

只有数字，没有 AR 网格

第一次版本已经能读取顶点和三角形，但页面中央只是固定扫描框。代码中没有 Canvas、camera.viewMatrix、getProjectionMatrix() 或三角形路径，真实截图无法证明 Mesh 已经显示。

处理方式是补上完整投影链路，再用真机确认三角形贴在地面和墙面上。旧版计数截图只保留为问题记录，不再作为最终结果。

相机正常，Mesh 暂时为空

会话刚启动时出现过 1009200001。这次将“尚未取得第一份 Mesh”的该错误归入等待状态，并继续扫描环境边缘：

MESH_PENDING sample=1 code=1009200001 empty=1

第 199 次采样取得有效数据，整个过程不需要重建会话：

MESH_FIRST sample=199 latencyMs=54792 vertices=192 normals=192 triangles=266

原始三角面很多，画面没有全部绘制

页面同时显示“原始三角面”和“可见三角面”。原始值来自完整索引数组；可见值还要经过抽样、相机裁切、顶点有效性和三角形面积检查。两者不同是显示链路的正常结果。

锁定后出现两套数字

第一次锁定调试时，Canvas 已冻结，但主卡片仍显示后台最新一帧的原始面数；详情卡显示的才是锁定帧。最终把顶点、法线、原始数组计数、范围和两类三角面数全部保存为 recorded* 快照。锁定截图中只保留一套结果。

真机日志

以下日志已删除时间、进程信息和应用标识，直接保留本次实验字段：

MESH_SESSION_INIT success costMs=43 meshMode=1 depthMode=1 focusMode=1
MESH_PENDING sample=1 code=1009200001 empty=1
MESH_FIRST sample=199 latencyMs=54792 vertices=192 normals=192 triangles=266
MESH_OVERLAY sample=199 sourceTriangles=266 drawnTriangles=217 projectedVertices=651 frozen=false
MESH_SAMPLE sample=336 vertices=21418 normals=21418 triangles=34612 apiVertices=64254 apiIndices=103836 range=5.700,3.064,6.176 errors=0 exhausted=0
MESH_OVERLAY sample=336 sourceTriangles=34612 drawnTriangles=759 projectedVertices=2277 frozen=false
MESH_RECORD sample=1029 vertices=1858 normals=1858 triangles=3438 overlayTriangles=262 range=1.34 × 1.80 × 1.74 m
MESH_SESSION_PAUSE success sample=1273 vertices=1813 triangles=3151
MESH_SESSION_RESUME success sample=1273 vertices=1813 triangles=3151
MESH_SESSION_DESTROY success samples=1391 maxVertices=24062 maxTriangles=38947 errors=0 exhausted=0

drawnTriangles 在扫描过程中持续变化，证明 Canvas 使用的是当前帧 Mesh。锁定日志把原始三角面与实际绘制面一起写出，截图中的数字可以直接和日志核对。

构建与验证

真实绘制链路的回归检查通过：

环境 Mesh 观测回归检查通过。

最终签名构建结果：

CompileArkTS... Finished
PackageHap... Finished
SignHap... Finished
BUILD SUCCESSFUL in 17 s 279 ms

构建保留一条第六篇 Native 模块的既有 SDK 校验提示；本篇环境 Mesh 页面没有新增编译错误。签名包覆盖安装成功。

最终结果

验证项	本次结果
CAMERA、SLAM、MESH 门禁	通过
AR 会话	WORLD 类型初始化成功
第一份非空 Mesh	192 顶点、192 法线、266 三角形
相机画面网格	真实三角面可见，并随取景变化
俯视图	使用同一批顶点和索引实时绘制
锁定证据	第 1029 次：1858 顶点、3438 原始面、262 可见面
帧与 Mesh 释放	每轮在 finally 中完成
暂停、恢复	第 1273 次暂停；恢复后继续增长
销毁	第 1391 次销毁，资源耗尽 0 次
clean 构建与签名	通过

这次得到的不是完整 3D 模型文件，而是一条可观察、可锁定、可复现的环境 Mesh 链路：AR Engine 输出真实几何数据，页面负责统计、投影和显示。语义分类、纹理重建和 Mesh 文件导出不在本次范围内。

官方资料

• AR Engine 环境 Mesh 识别
• AR Engine 开发指南目录
• HarmonyOS 5.1.0 AR Engine 新增与增强特性
