在轨道模拟页面里，真正难的通常不是“画出几个圆”，而是让物理状态、定时推进、Canvas 绘制和页面生命周期保持同一个节奏。只要其中一层失控，就会出现一些很典型的问题：暂停后天体仍在移动，页面退出后定时器没有释放，调高倍率时轨迹突然发散，碰撞后的质量与速度不守恒，或者 Canvas 尚未拿到真实尺寸便按错误中心点初始化。

本文基于“天体运行模拟”的真实 HarmonyOS 工程展开。目标页面是 ExperimentSimPage.ets，应用包名为 com.jiaweikan.one13，工程面向 phone、tablet 与 2in1。页面已经实现双体、三体、黑洞、双星、星系碰撞、椭圆与逃逸轨道等场景，并用 ArkUI Canvas 绘制天体、轨迹和引力范围。下面不重新发明一套演示代码，而是沿着源码中的状态模型，拆解它如何推进位置、控制时间倍率，以及哪些边界决定了模拟能否稳定运行。

轨道模拟文章封面

本文会解决五个具体问题：

如何用一个明确的 Body 模型同时承载位置、速度、质量、半径和轨迹。
如何在每个模拟步长中先累计加速度，再统一更新速度与位置。
为什么倍率应该进入时间步长，而不是简单提高定时器调用频率。
如何把碰撞合并、越界清理和轨迹裁剪放进同一条更新链。
如何在 HarmonyOS 页面出现、暂停和消失时管理定时器，避免后台空转。

唯一复核标记：ORBIT-ONE13-CANVAS-TIMESCALE-20260726：倍率只改变模拟时间步长，页面生命周期负责启停，Canvas 只消费当前状态。

一、先划清边界：这是一套教学模拟，不是天文级数值计算

源码中的引力常量为 0.028，位置单位是 Canvas 像素，速度单位在界面上显示为 v，质量显示为 M。这些量没有映射到米、秒和千克，也没有使用真实天体尺度。因此它适合表达“质量、距离、速度如何共同改变轨迹”，不能被描述成高精度星历、航天器轨道预报或科研计算工具。

这个边界非常重要。教学模拟追求的是可观察、可交互和可解释；科研模拟追求的是误差控制、单位一致、积分方法与可重复性。当前工程选择了前者：

维度	当前实现	工程含义
空间	Canvas 像素坐标	直接映射到屏幕，便于观察
时间	固定回调间隔 + 可变 `dt`	倍率改变模拟推进量
引力	简化的两两作用	体现距离平方反比关系
碰撞	相交阈值后合并	避免天体持续重叠
轨迹	每个天体最多 72 个点	控制内存与绘制开销
稳定性	基于数量与最高速度的启发式分数	用于学习反馈，不是物理稳定判据

因此，文章后面提到“稳定”，指的是交互和数值表现稳定，而不是证明轨道满足严格的长期稳定条件。

二、状态模型要让计算层和绘制层说同一种语言

页面没有把天体拆成多个松散数组，而是用 Body 接口聚合每个天体的完整状态：

interface Body {
  id: number
  name: string
  type: string
  x: number
  y: number
  vx: number
  vy: number
  mass: number
  radius: number
  color: string
  alive: boolean
  trailX: number[]
  trailY: number[]
}

这组字段可以分成四类职责：

x、y、vx、vy 和 mass 服务于模拟推进。
radius、color 和 type 服务于碰撞判定与视觉表达。
alive 服务于延迟删除，避免在双重循环中直接改动数组长度。
trailX、trailY 保存有限历史，用来绘制轨迹。

“延迟删除”是这里很关键的选择。引力计算需要遍历天体对，如果碰撞发生时立刻 splice，后续索引会移动，容易漏算或访问错误对象。源码先把被吸收天体的 alive 设为 false，等本轮推进结束后统一过滤：

this.bodies = this.bodies.filter((body: Body) => body.alive)
this.bodyCount = this.bodies.length

这样，物理循环拥有稳定的索引空间，ArkUI 展示用的 bodyCount 也只在清理完成后更新。

三、Canvas 尺寸就绪后再初始化轨道中心

轨道初始位置依赖画布中心。页面为未就绪状态提供了回退值，但真正初始化发生在 Canvas.onReady：

Canvas(this.canvasCtx)
  .width('100%')
  .height(300)
  .onReady(() => {
    this.canvasWidth = this.canvasCtx.width
    this.canvasHeight = this.canvasCtx.height
    this.resetSystem()
  })

对应的中心点函数如下：

private canvasCenterX(): number {
  return this.canvasWidth > 0 ? this.canvasWidth / 2 : 180
}

private canvasCenterY(): number {
  return this.canvasHeight > 0 ? this.canvasHeight / 2 : 130
}

这里体现了一个适合 HarmonyOS 多设备布局的原则：横向宽度交给布局系统，运行时从绘图上下文读取真实像素范围；业务模型不假设手机固定宽度。工程的 Canvas 高度仍固定为 300，这能保证页面结构稳定，但在平板和 2in1 大窗口上可能显得偏矮。若后续增强大屏体验，可以按窗口断点调整高度，同时继续让初始化逻辑只依赖真实 canvasWidth 与 canvasHeight。

需要注意，页面 aboutToAppear() 也调用了一次 resetSystem()。当 Canvas 还没有就绪时，这次重置使用回退中心；onReady() 会在拿到真实尺寸后再次重置。这个行为不会伪造尺寸，但会产生一次额外初始化和绘制。若页面性能分析发现首帧重复工作明显，可以把“加载路由参数”和“按画布尺寸创建场景”拆开，让真正的场景初始化只在尺寸可用后执行。

四、一帧模拟的正确顺序：累计力、更新速度、更新位置、清理对象

页面的核心更新函数是 stepSimulation()。它没有边计算某一对天体的力边立即移动对象，而是先创建加速度数组：

const g = 0.028
const dt = 0.72 * this.speed
const ax: number[] = []
const ay: number[] = []

for (let i = 0; i < this.bodies.length; i++) {
  ax.push(0)
  ay.push(0)
}

随后只遍历一次无序天体对，也就是 j = i + 1：

for (let i = 0; i < this.bodies.length; i++) {
  const a = this.bodies[i]
  if (!a.alive) continue

  for (let j = i + 1; j < this.bodies.length; j++) {
    const b = this.bodies[j]
    if (!b.alive) continue

    const dx = b.x - a.x
    const dy = b.y - a.y
    const distSq = Math.max(dx * dx + dy * dy, 90)
    const dist = Math.sqrt(distSq)
    const force = g / distSq

    ax[i] += force * b.mass * dx / dist
    ay[i] += force * b.mass * dy / dist
    ax[j] -= force * a.mass * dx / dist
    ay[j] -= force * a.mass * dy / dist
  }
}

同一对天体的作用同时写入 i 与 j 的加速度，方向相反。这样既避免重复计算 (a,b) 与 (b,a)，也让相互作用保持成对出现。

Math.max(..., 90) 是一个软化边界。两个中心点非常接近时，距离平方不会继续趋近于零，从而避免加速度瞬间爆炸。它不是严格的天体物理软化模型，但对触屏教学模拟非常实用：用户可以把天体放得很近，程序仍需要给出可控反馈，而不是在一帧内把对象甩出画面。

累计结束后，源码才统一积分：

body.vx += ax[i] * dt
body.vy += ay[i] * dt
body.x += body.vx * dt
body.y += body.vy * dt

这是半隐式欧拉形式：先更新速度，再用新速度更新位置。它实现简单，在相同计算量下通常比“先用旧速度更新位置”的显式欧拉更适合这类交互模拟。不过，当倍率增大、天体距离很近或质量过大时，误差仍会扩大。当前应用用倍率上限、距离下限和碰撞合并共同约束风险。

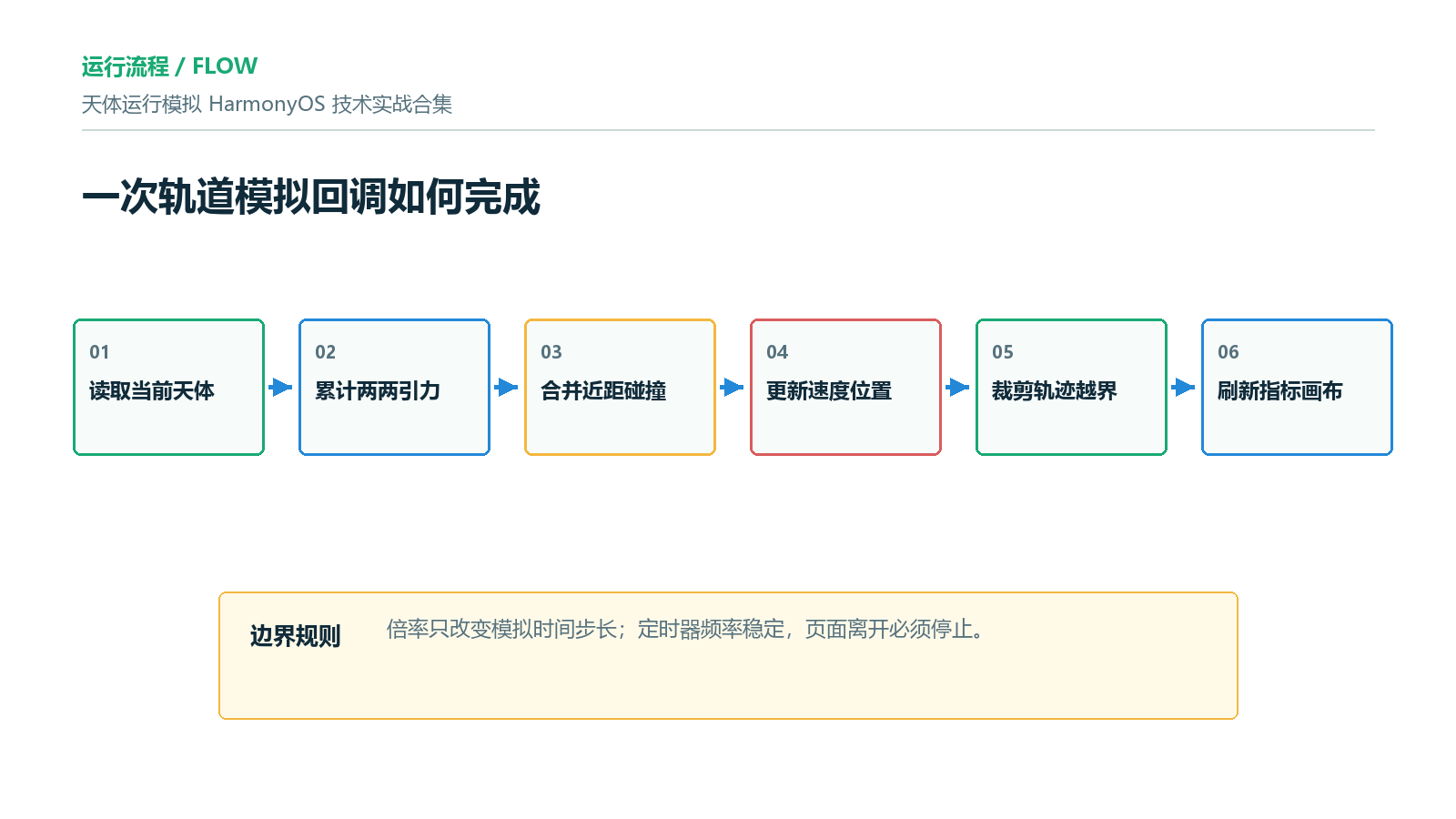

轨道模拟更新流程

五、时间倍率应进入 `dt`，而不是无限压缩定时器间隔

控制栏中的倍率从 0.5x 开始循环增加，每次增加 0.5，达到 3.0x 后回到 0.5x：

this.ControlButton(`${this.speed.toFixed(1)}x`, () => {
  if (this.speed >= 3) {
    this.speed = 0.5
  } else {
    this.speed += 0.5
  }
})

定时器间隔保持 16 毫秒，倍率只参与 dt：

private startTimer(): void {
  this.stopTimer()
  this.timerId = setInterval(() => {
    this.stepSimulation()
    this.updateDisplay()
    this.drawCanvas()
    this.persistLearningTime(false)
  }, 16)
}

const dt = 0.72 * this.speed

这种设计比把 16 毫秒除以倍率更稳。原因有三点：

UI 线程不需要在高倍率下承受更密集的回调。
绘制刷新频率基本不变，用户看到的是运动加快，而不是回调数量暴涨。
性能预算更容易估算，每次回调仍只执行一次计算、一次指标更新和一次绘制。

但也要看清它的代价：倍率越高，每一步跨越的模拟时间越长，积分误差也越大。当前上限 3.0 是交互层面的保护。如果未来要提供 10x、50x 等高速推进，更稳的做法不是继续放大单步 dt，而是在一次绘制前执行多个较小的物理子步。

例如，可以把“模拟倍率”和“绘制频率”解耦：

private advanceWithSubSteps(scale: number): void {
  const subSteps = Math.max(1, Math.ceil(scale))
  const stepScale = scale / subSteps
  for (let index = 0; index < subSteps; index++) {
    this.stepWithScale(stepScale)
  }
}

这段是面向后续演进的方案，不是当前源码已有能力。它的目的，是在高倍率下保持较小积分步长，同时仍然只绘制一次。

六、启动、暂停和离页必须形成完整生命周期

定时任务最常见的错误，是每次点击启动都创建一个新计时器。页面通过“先停止、再启动”保证计时器只有一个：

private startSimulation(): void {
  if (this.learningStartedAt === 0) {
    this.learningStartedAt = Date.now()
  }
  this.isRunning = true
  this.stopTimer()
  this.drawCanvas()
  setTimeout(() => {
    if (this.isRunning) {
      this.startTimer()
    }
  }, 120)
}

private stopTimer(): void {
  if (this.timerId !== -1) {
    clearInterval(this.timerId)
    this.timerId = -1
  }
}

暂停不仅停止计算，还结算学习时长：

private pauseSimulation(): void {
  this.isRunning = false
  this.stopTimer()
  this.persistLearningTime()
}

页面消失时再次执行兜底清理：

aboutToDisappear(): void {
  this.stopTimer()
  this.persistLearningTime()
}

这条链路覆盖了三种入口：用户主动暂停、用户点击返回、系统触发页面离开。stopTimer() 是幂等的，即使连续调用也不会重复清理不存在的计时器。

源码在启动时延迟 120 毫秒再创建周期计时器，并在回调前复查 isRunning。这样，用户若在延迟窗口内迅速暂停，计时器不会被重新启动。需要进一步严谨时，还可以保存这个一次性 setTimeout 的 ID 并在离页时清理；当前实现依靠 isRunning 阻止周期计时器启动，但页面离开路径没有显式把 isRunning 设为 false。这是值得在后续代码修订中补上的生命周期细节。

七、碰撞合并要同时处理质量、动量、位置和视觉半径

当两个天体中心距离小于半径和的 0.78 倍时，源码触发合并：

if (dist < (a.radius + b.radius) * 0.78) {
  this.mergeBodies(i, j)
}

合并时先选择质量更大的对象作为主体，再按总质量计算速度与位置：

const totalMass = primary.mass + other.mass
primary.vx =
  (primary.vx * primary.mass + other.vx * other.mass) / totalMass
primary.vy =
  (primary.vy * primary.mass + other.vy * other.mass) / totalMass
primary.x =
  (primary.x * primary.mass + other.x * other.mass) / totalMass
primary.y =
  (primary.y * primary.mass + other.y * other.mass) / totalMass
primary.mass = totalMass

速度使用质量加权平均，对应二维动量合并；位置也使用质量加权平均，避免合并后的中心突然跳到小天体位置。半径采用面积近似合并并设置上限：

primary.radius = Math.min(
  34,
  Math.sqrt(
    primary.radius * primary.radius +
    other.radius * other.radius
  )
)

若任意一方是黑洞，合并结果继续保持黑洞类型与样式。最后只把另一方标记为死亡：

other.alive = false

这套处理没有模拟弹性碰撞、碎裂或能量辐射，但它满足当前交互目标：碰撞后对象数量减少，质量被保留，速度变化连续，画面不会长期叠着两个实体。

八、轨迹不是无限历史：每个天体最多保留 72 个采样点

开启轨迹后，每次更新都会追加当前位置：

if (this.showTrail) {
  body.trailX.push(body.x)
  body.trailY.push(body.y)
  if (body.trailX.length > 72) {
    body.trailX.shift()
    body.trailY.shift()
  }
}

固定上限同时解决两个问题。第一，内存不会随运行时间无限增长；第二，每帧绘制的线段数量有明确上界。假设有 n 个天体，轨迹绘制最多约为 71n 条线段，而不是与运行分钟数相关。

绘制时，源码还会根据轨迹点的新旧程度调整透明度，并根据速度调整线宽：

const speedMag = Math.sqrt(
  body.vx * body.vx + body.vy * body.vy
)
ctx.lineWidth = Math.min(4, 1 + speedMag)

for (let i = 1; i < body.trailX.length; i++) {
  ctx.globalAlpha =
    i / body.trailX.length *
    Math.min(0.9, 0.28 + speedMag * 0.22)
  ctx.strokeStyle = body.color
  ctx.beginPath()
  ctx.moveTo(body.trailX[i - 1], body.trailY[i - 1])
  ctx.lineTo(body.trailX[i], body.trailY[i])
  ctx.stroke()
}
ctx.globalAlpha = 1

最后恢复 globalAlpha 很重要。Canvas 上下文是有状态的，如果不恢复，后续天体、标签或背景都可能继承上一条轨迹的透明度，出现“越画越淡”的视觉错误。

九、绘制层只读取状态，不反向修改物理模型

drawCanvas() 的职责顺序很清楚：

清空画布并绘制场景渐变。
按确定性坐标生成星点背景。
可选绘制引力范围。
绘制历史轨迹。
绘制当前天体。

ctx.clearRect(0, 0, w, h)
ctx.fillStyle = bg
ctx.fillRect(0, 0, w, h)

for (let i = 0; i < this.bodies.length; i++) {
  if (this.showGravity) {
    this.drawGravityRing(ctx, this.bodies[i])
  }
}
for (let i = 0; i < this.bodies.length; i++) {
  this.drawTrail(ctx, this.bodies[i])
}
for (let i = 0; i < this.bodies.length; i++) {
  this.drawBody(ctx, this.bodies[i])
}

绘制函数没有修改位置、速度和质量。这个边界让暂停行为容易验证：只要不再调用 stepSimulation()，重复绘制同一状态也不会让轨道继续前进。

恒星使用径向渐变生成光晕，普通天体用高光渐变塑造球体，黑洞则叠加暗色核心、紫色范围与橙色环。它们都消费 Body 中的类型、颜色、半径和位置，因此新增场景时不需要复制一套 Canvas。

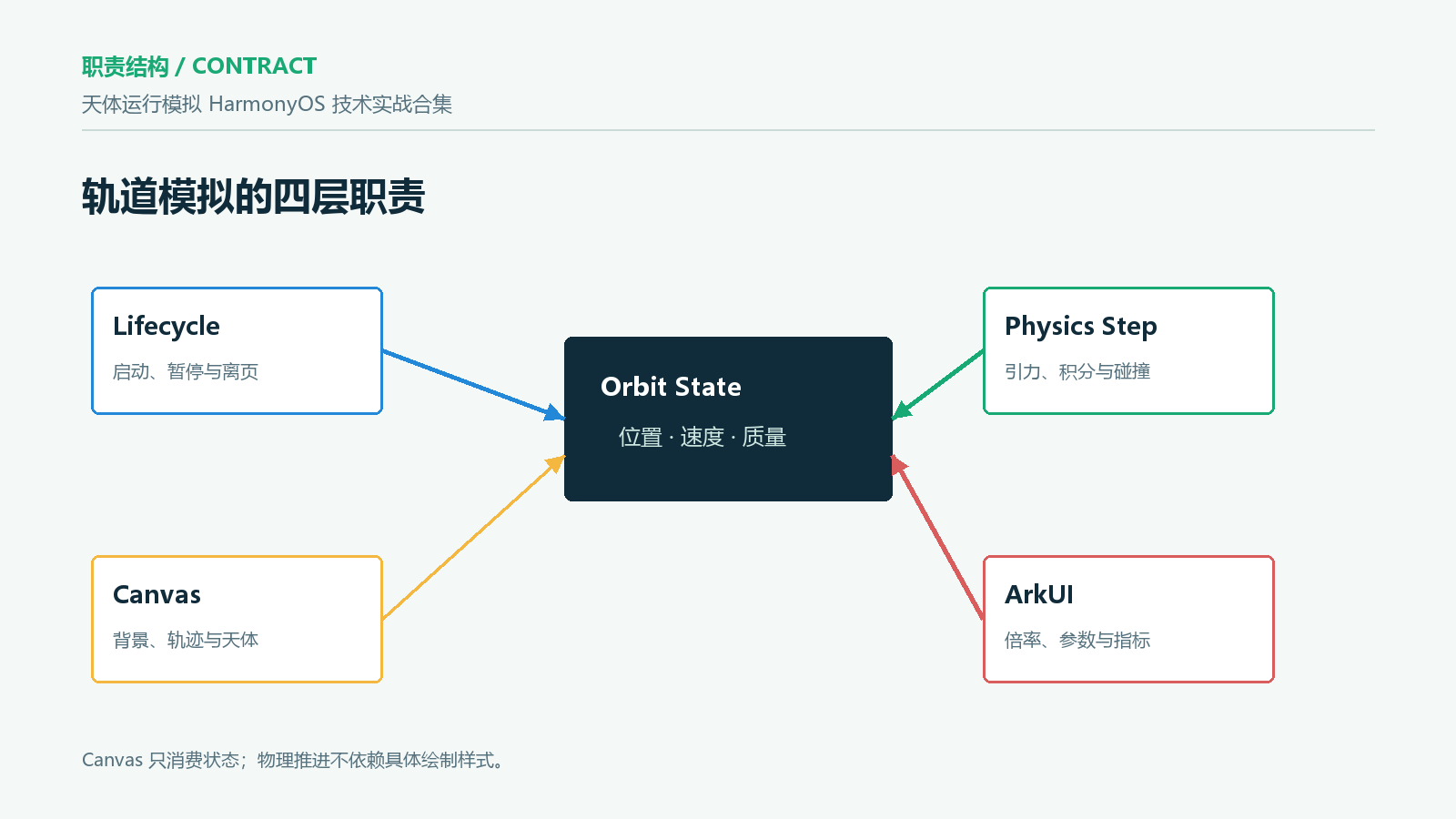

轨道模拟职责结构

十、添加天体时，把角度、倾角和切向速度一次转换好

用户可以选择恒星、行星、卫星、小行星或黑洞，并调整质量、半径、初速度、方向和轨道倾角。放置逻辑把角度从度转换为弧度：

const angle =
  (this.paramValues[3] ?? 0) * Math.PI / 180
const tilt =
  (this.paramValues[4] ?? 0) * Math.PI / 180
const speed = this.paramValues[2] ?? 0

出生位置分布在画布中心附近的不同半径上，初速度方向与半径方向垂直：

const x = cx + Math.cos(angle) * spawnRadius
const y = cy + Math.sin(angle) * spawnRadius * Math.cos(tilt)
const vx = -Math.sin(angle) * speed
const vy = Math.cos(angle) * speed

这并不是三维轨道投影。倾角只压缩了屏幕上的 y 分量，没有引入 z 坐标；它的作用是让二维轨道具有可观察的扁率变化。源码界面已经把参数命名为“轨道倾角”，文章必须同时说明它是二维视觉参数，避免把它包装成完整三维轨道模型。

paramValues 更新后通过展开赋予新数组：

this.paramValues[index] =
  Math.round(value * 100) / 100
this.paramValues = [...this.paramValues]

这种写法让 ArkUI 更明确地感知数组引用变化，滑块显示和后续放置逻辑能读取到一致值。

十一、复杂度预算决定最多能放多少天体

引力计算需要两两遍历，时间复杂度为 O(n²)；轨迹绘制约为 O(n × 72)。源码中的预置场景规模很小：常见场景只有 2 到 3 个天体，星系碰撞场景由两组各 8 个对象组成。这个规模在教学交互中可控，但自由宇宙允许用户持续添加天体，因此性能边界不能只看预置数据。

可以用一个简单表格估算每帧需要处理的天体对：

天体数量	两两组合数
8	28
16	120
32	496
64	2016
100	4950

当页面出现卡顿时，排查顺序应当是：

先记录天体数量，而不是先怀疑 Canvas API。
临时关闭轨迹和引力范围，区分计算开销与绘制开销。
统计单次 stepSimulation() 和 drawCanvas() 的耗时。
检查是否意外启动了多个定时器。
再决定限制自由场景数量、降低轨迹点上限，或引入空间分区。

对当前产品而言，限制可添加天体数量通常比引入 Barnes-Hut 等复杂算法更合适，因为它更容易解释，也更符合学习应用的可控场景。

十二、`setInterval(16)` 是目标节奏，不等于严格 60 FPS

16 毫秒常被理解为约 60 帧每秒，但 JavaScript/ArkTS 定时器只能表达“尽早在此间隔后回调”，不能保证每次都精确执行。UI 线程繁忙、窗口切换或系统调度都可能让实际间隔变长。当前代码使用固定 dt，因此设备变慢时会表现为模拟整体变慢，而不是自动追赶真实时间。

这种选择对教学应用未必是坏事。固定步长让相同初始状态更容易产生相近结果，也避免一次长时间卡顿后用超大 dt 追赶，导致天体穿透或轨道爆炸。

如果产品目标变成“不同设备上按真实时间推进”，可以记录上一帧时间并计算实际间隔，但必须给 dt 设置上限：

const now = Date.now()
const elapsedMs = Math.min(now - this.lastFrameAt, 50)
this.lastFrameAt = now
const dt = elapsedMs / 16 * 0.72 * this.speed

这同样属于后续优化方案。引入前应先决定：需要确定性教学演示，还是需要贴近墙钟时间。两种目标不能混在一起。

十三、指标更新与结果页参数来自同一份 `bodies`

每次推进后，页面计算天体数量、系统质量、最高速度与启发式稳定性：

const v = Math.sqrt(b.vx * b.vx + b.vy * b.vy)
fastest = Math.max(fastest, v)
totalMass += b.mass

查看结果时，页面把当前状态整理成路由参数：

router.pushUrl({
  url: 'views/experiment/ExperimentResultPage',
  params: {
    expId: this.expId,
    expName: this.title,
    bodyCount: this.bodies.length,
    stabilityScore: Math.round(this.getStabilityScore()),
    fastestSpeed: Number(this.getFastestSpeed().toFixed(2)),
    totalMass: Math.round(this.getTotalMass()),
    speedScale: Number(this.speed.toFixed(1))
  }
})

这保证结果页不是读取另一套缓存快照，而是基于用户点击时的当前模型生成。需要警惕的是，displayValues 和结果页分别调用了相似的统计逻辑。后续若修改稳定性公式，应提取一个纯函数或统计对象，让控制栏与结果页共享同一计算结果，避免两处显示不一致。

十四、多设备适配要验证画布，不只验证页面外框

工程在 module.json5 中声明：

"deviceTypes": [
  "phone",
  "tablet",
  "2in1"
]

页面根节点使用 width('100%')、height('100%')，Canvas 宽度也是 100%，指标区域和天体类型区域使用横向滚动，长标题设置单行省略。这些都是对窄屏有帮助的现有实现。

但是轨道页面的适配还有三项需要真实设备或预览器验证：

Canvas 在窗口改变尺寸后，canvasWidth 和场景中心是否重新同步。
固定 300 高度在横屏小窗口与大屏窗口中是否仍有合适比例。
2in1 使用鼠标连续点击倍率与放置按钮时，是否会造成重复启动或天体瞬间堆叠。

尤其是窗口动态缩放。onReady 适合首次拿尺寸，但不能自动代表所有后续尺寸变化。若目标设备支持自由窗口，建议监听组件尺寸变化，并在尺寸变化时选择“整体平移缩放现有天体”或“重置场景”中的一种明确策略。

十五、验证轨道推进不能只看动画“像不像”

视觉上转了一圈并不能证明状态链正确。可以按下面的最小用例验证：

用例 A：暂停不漂移

启动稳定双体系统。
记录行星在 Canvas 上的大致位置。
点击暂停，等待 3 秒。
确认位置和轨迹点数量都不再变化。

用例 B：倍率只改变推进速度

重置同一场景。
分别以 0.5x、1.0x、2.0x 运行相同墙钟时间。
确认倍率升高后轨道推进更快，但 UI 响应没有因回调频率增加而明显恶化。

用例 C：碰撞后数量与质量

放置两个距离很近的天体。
启动后等待合并。
确认天体数量减少一个。
对比合并前后系统总质量，允许显示取整，但不应凭空丢失质量。

用例 D：离页释放

启动模拟后立即返回。
多次进入和退出页面。
确认没有多个计时器叠加的加速现象，也没有退出后持续计算导致的发热。

用例 E：边界与轨迹

给一个小天体设置较高初速度。
观察其离开画布较远区域后被清理。
长时间运行并确认每个天体的轨迹长度不会无限增长。

十六、常见问题与定位顺序

现象	优先检查	处理方向
点击启动后速度越来越快	是否存在多个 `setInterval`	启动前统一调用 `stopTimer()`
暂停后仍在移动	`isRunning` 与定时器状态是否一致	暂停和离页都执行清理
高倍率下轨道突然飞散	`dt` 是否过大	限制倍率或增加物理子步
两个天体贴近后数值爆炸	距离平方是否接近零	保留软化下限并测试碰撞阈值
轨迹运行越久越卡	历史点是否无限增长	设置固定长度并成对裁剪 X/Y
重进页面后中心偏移	Canvas 尺寸是否已就绪	在 `onReady` 后按真实尺寸初始化
黑洞合并后样式变普通	类型继承逻辑缺失	合并时显式保留黑洞类型
结果页与顶部指标不一致	两处统计公式发生分叉	提取共享统计函数
平板画布过矮	Canvas 高度固定	用窗口断点决定合理高度
页面退出后仍有耗电	周期任务未释放	在 `aboutToDisappear` 兜底停止
