【天体运行模拟｜07】HarmonyOS ArkTS 公式页实战：呈现引力、圆周运动与单位说明

贾伟康

328人浏览 · 2026-08-30 14:32:48

贾伟康 · 2026-08-30 14:32:48 发布

物理公式页看起来像一个简单列表，真正做起来却同时涉及三类准确性：公式本身要正确，符号与单位要让用户看懂，ArkUI 页面还要在手机、平板和 2in1 上保持可读。只把一串 Unicode 字符放进 Text，可以快速完成首版，却不等于已经建立了可验证的知识模型。

“天体运行模拟”的 FormulaPage.ets 提供了一个真实而清晰的起点：页面用 FormulaItem 描述名称、公式、说明和分类，内置万有引力、圆轨道速度、逃逸速度、动能、引力势能、质心和天文单位七条内容；顶部用横向滚动分类条切换“全部、引力、轨道、能量、尺度”，下方用 List 呈现公式卡片。

本文从这份源码出发，分析如何在 HarmonyOS 5.0 及以上版本中组织公式数据、符号、单位和响应式布局，并明确当前边界：现有页面是静态速查，不会计算结果；公式使用 Unicode 近似排版，没有 MathML 或专业公式渲染；多数条目没有完整单位说明。建议方案会与已实现能力严格区分。

公式页文章封面

唯一复核标记：FORMULA-ONE13-GRAVITY-UNITS-20260726：公式字符串负责速查，符号与单位模型负责解释，数值计算必须先完成量纲校验。

验证基线与真实数据

本文面向 HarmonyOS 5.0 及以上版本。实际工程应用版本为 1.0.0，targetSdkVersion 为 6.0.2(22)，compatibleSdkVersion 为 6.0.1(21)，入口模块覆盖 phone、tablet、2in1。本次只复核 FormulaPage.ets 及其真实路由入口，不把文章中的增强代码视为已上线功能。

源码静态统计如下：

项目	实际数量
公式条目	7
分类筛选项	5
引力类条目	2
轨道类条目	2
能量类条目	2
尺度类条目	1
数值计算入口	0
专业公式渲染组件	0

七条公式分别是 F = GMm / r²、v = √(GM / r)、vₑ = √(2GM / r)、Ek = ½mv²、Ep = -GMm / r、R = Σmᵢrᵢ / Σmᵢ 和 1 AU ≈ 1.496×10⁸ km。这些内容可以直接从 formulas 数组复核。

一、用 `FormulaItem` 统一卡片数据

当前模型只有四个字段：

interface FormulaItem {
  name: string
  formula: string
  description: string
  category: string
}

这种结构适合静态速查页。页面不需要为每条公式写独立组件，只需遍历数组：

ForEach(this.filteredFormulas(),
  (item: FormulaItem) => {
    ListItem() {
      // render item
    }
  }
)

数据与布局分离后，添加公式只需新增对象，不必复制整段 ArkUI。它也让分类筛选可以复用同一字段。

不过，formula 只是显示字符串，description 只是自然语言。若未来要做单位解释、变量高亮或计算器，这四个字段还不够。

二、七条真实公式覆盖了什么

现有条目形成四组知识：

引力：万有引力、质心。
轨道：圆轨道速度、逃逸速度。
能量：动能、引力势能。
尺度：天文单位。

这不是百科全书式堆砌，而是围绕模拟页的质量、速度、距离和轨迹形成最小知识闭环。例如圆轨道速度和逃逸速度共享 GM/r，但前者对应闭合圆轨道条件，后者对应总机械能不小于零的临界条件。

公式页标题使用“引力速查”，因此范围控制是合理的。若继续扩展，应优先补充轨道周期、角动量和开普勒第三定律，而不是随意加入无关公式。

三、万有引力公式要同时解释变量与方向

页面当前显示：

F = GMm / r²

它给出的是力的大小。变量含义应明确：

符号	含义	SI 单位
`F`	两个天体间引力大小	N
`G`	万有引力常量	m³/(kg·s²)
`M`、`m`	两个天体质量	kg
`r`	两质心距离	m

页面说明“随距离平方减小”容易产生歧义，更准确的表达是“力的大小与距离平方成反比”。同时还要强调方向沿两天体质心连线，彼此相反。

如果把它用于模拟计算，不能只计算标量：

const dx = x2 - x1
const dy = y2 - y1
const r2 = dx * dx + dy * dy
const r = Math.sqrt(r2)
const force = G * m1 * m2 / r2
const fx = force * dx / r
const fy = force * dy / r

还必须设置最小距离或软化参数，避免 r = 0 导致除零。当前公式页不执行这段计算，文章示例只用于说明公式到向量实现的差异。

四、圆轨道速度隐含了适用条件

页面显示：

v = √(GM / r)

这个式子来自向心力与万有引力平衡：

mv² / r = GMm / r²

约去测试天体质量 m 后得到圆轨道速度。它隐含：

中心天体质量远大于绕行天体。
轨道近似圆形。
只考虑两体引力。
速度方向与半径方向垂直。

若用户在三体系统中直接套用它，结果只是一组近似初值。公式页最好显示“适用条件”，避免公式看起来像任何场景都成立的通用按钮。

五、逃逸速度与圆轨道速度的关系

现有逃逸速度为：

vₑ = √(2GM / r)

在相同 M 与 r 下：

vₑ = √2 · v圆

这个关系非常适合做同卡片关联。用户看到圆轨道速度后，可以直接理解：

速度低于圆轨道速度不一定立即坠落，可能形成椭圆轨道。
等于圆轨道速度且方向正确时形成圆轨道。
高于圆轨道速度但低于逃逸速度时通常仍受束缚。
达到逃逸速度是理想两体模型下离开束缚的临界条件。

现有描述“达到该速度后可离开引力束缚”是合适的速查表述，但计算功能还应说明不考虑大气阻力、其他天体和自转。

六、能量公式需要统一符号

源码中动能写作：

Ek = ½mv²

引力势能写作：

Ep = -GMm / r

Unicode 形式在普通 Text 中可读，但下标并不统一：Ek 与 Ep 是普通字母，逃逸速度却使用 vₑ。建议统一为：

Eₖ = ½mv²
Eₚ = -GMm / r

或者统一使用 ASCII 形式，避免部分字体缺字：

E_k = 1/2 mv^2
E_p = -GMm/r

选择哪一种取决于目标字体与设备实测。不要在同一页面混用多套下标规则。

七、负引力势能不是“负能量错误”

Ep = -GMm/r 的负号来自把无穷远处势能定义为零。天体越靠近，势能越低，也就是数值更负。

对两体近似，总机械能为：

E = ½mv² - GMm/r

当 E < 0 时通常是束缚轨道；E = 0 对应抛物线逃逸临界；E > 0 对应非束缚轨道。这个解释可以把“能量”分类和“轨道”分类连接起来。

页面当前每条卡片只有一句说明。若内容继续增长，建议增加折叠详情，不要把所有推导都堆在列表首屏。

八、质心公式中的 `R` 是向量

源码显示：

R = Σmᵢrᵢ / Σmᵢ

其中 rᵢ 表示第 i 个天体的位置向量，因此 R 也是向量。在二维模拟里可以分别计算：

interface Point {
  x: number
  y: number
}

function centerOfMass(
  bodies: BodyMassPoint[]
): Point {
  let totalMass = 0
  let weightedX = 0
  let weightedY = 0

  bodies.forEach((body: BodyMassPoint) => {
    totalMass += body.mass
    weightedX += body.mass * body.x
    weightedY += body.mass * body.y
  })

  if (totalMass <= 0) {
    return { x: 0, y: 0 }
  }
  return {
    x: weightedX / totalMass,
    y: weightedY / totalMass
  }
}

若只写“共同质心旋转”，用户可能不知道它是可计算的位置。变量说明应标记 rᵢ 和 R 为位置向量。

九、天文单位是尺度换算，不是动力学公式

现有尺度条目：

1 AU ≈ 1.496×10⁸ km

它用于描述太阳系距离。更精确的定义值是：

1 AU = 149 597 870.7 km

速查页使用近似值没有问题，但要在模型中标记精度。若计算器输入 AU，再输出 km 或 m，应使用统一常量：

const AU_IN_METERS: number = 149_597_870_700

显示层可以舍入，计算层不要从显示字符串 1.496×10⁸ km 反向解析数值。

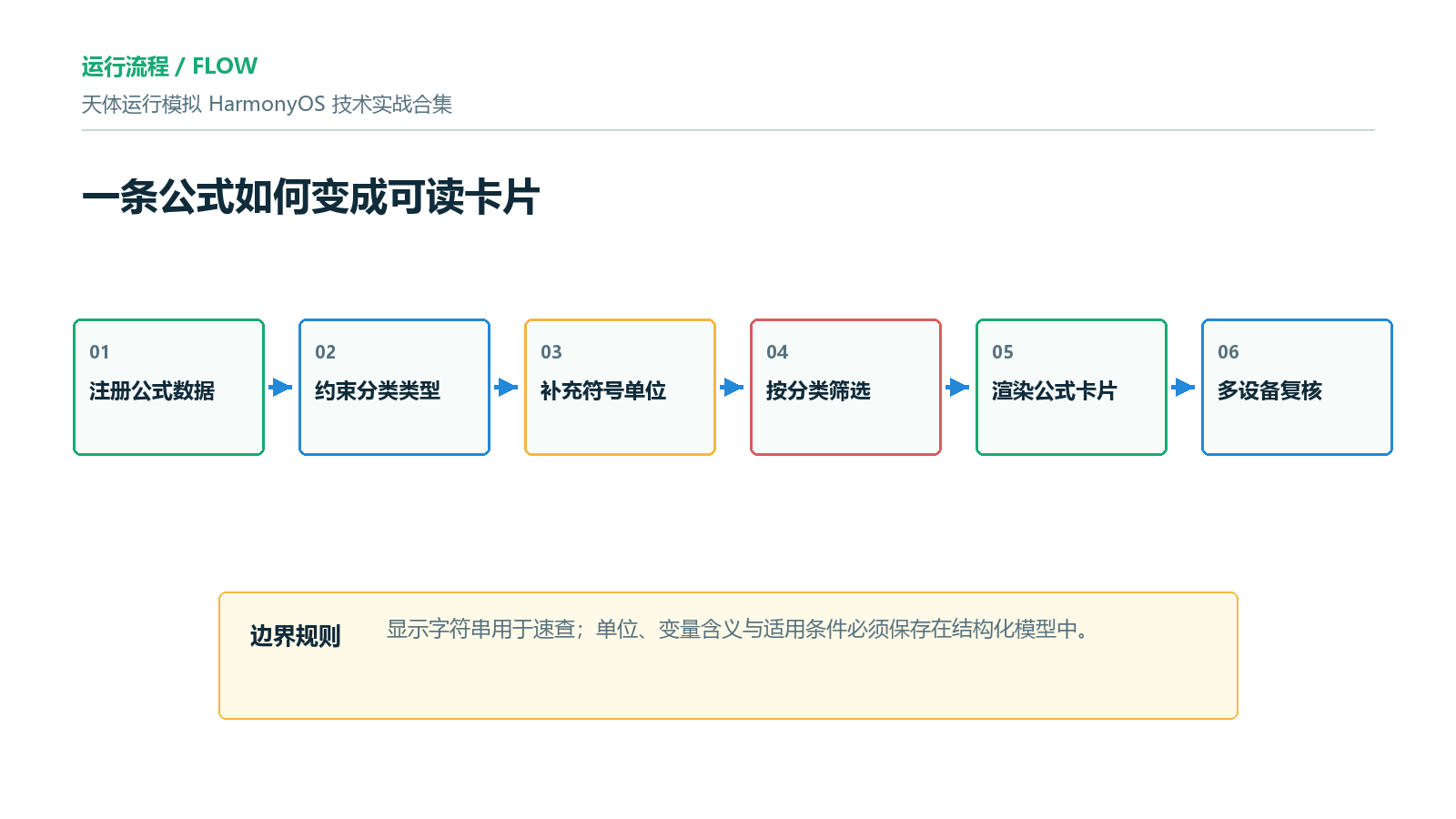

公式从数据到页面的呈现流程

十、分类筛选是一个纯派生状态

源码只保存 selectedCategory，列表通过函数派生：

private filteredFormulas(): FormulaItem[] {
  const cat =
    this.categories[this.selectedCategory]
  if (cat === '全部') {
    return this.formulas
  }
  return this.formulas.filter(
    f => f.category === cat
  )
}

这种方式不会维护第二份过滤数组，避免分类变化后手工同步。七条数据规模下，每次过滤开销可以忽略。

风险在于分类仍是普通字符串。如果把某个条目误写成“轨道学”，编译器不会报错，该条目只会在“全部”中出现。可以收紧为联合类型：

type FormulaCategory =
  | '引力'
  | '轨道'
  | '能量'
  | '尺度'

interface FormulaItem {
  name: string
  formula: string
  description: string
  category: FormulaCategory
}

十一、横向滚动分类条适合窄屏

分类条放在：

Scroll() {
  Row({ space: 8 }) {
    // categories
  }
}
.scrollable(ScrollDirection.Horizontal)
.scrollBar(BarState.Off)

这样手机窄屏不必压缩五个标签。被选项使用主色背景，未选项使用卡片背景和分隔线，同时保留文字颜色差异。

不过，关闭滚动条后，用户不一定知道右侧还有内容。当前只有五项，通常能通过首屏露出下一项形成提示；未来分类增加时，可以让末尾保留部分可见宽度，或在平板上改为不滚动的 Flex 布局。

十二、公式卡片的视觉层级

每张卡片依次显示：

名称。
21vp 粗体公式。
说明。
分类标签。

公式使用主色，名称使用正文色，说明使用次级色，阅读顺序明确。List({ space: 10 }) 负责纵向虚拟化和滚动，适合公式继续增加后的性能。

卡片内部使用固定 padding(16)，边框与背景来自主题常量。圆角使用 Constants.SMALL_RADIUS，避免每个页面自行定义。

十三、Unicode 公式的优势与边界

Text('F = GMm / r²') 的优势是：

无额外依赖。
与 ArkUI 字体、颜色和无障碍树自然集成。
加载快，离线可用。
适合一行短公式。

边界也很明确：

复杂分式不能垂直排版。
多层上下标可读性下降。
根号覆盖范围只能靠括号表达。
字体可能缺少部分数学字符。
无法对单个变量单独着色或点击解释。

对于当前七条短公式，Unicode 是保守而有效的选择。只有当产品需要矩阵、积分、长分式或交互变量时，才值得引入更专业的排版方案。

十四、把符号说明做成结构化模型

建议扩展模型：

interface FormulaSymbol {
  symbol: string
  meaning: string
  unit: string
}

interface FormulaItem {
  id: string
  name: string
  formula: string
  description: string
  category: FormulaCategory
  symbols: FormulaSymbol[]
  assumptions: string[]
}

万有引力条目可定义：

{
  id: 'universal_gravity',
  name: '万有引力',
  formula: 'F = GMm / r²',
  category: '引力',
  symbols: [
    { symbol: 'F', meaning: '引力大小', unit: 'N' },
    { symbol: 'M', meaning: '中心天体质量', unit: 'kg' },
    { symbol: 'm', meaning: '测试天体质量', unit: 'kg' },
    { symbol: 'r', meaning: '质心距离', unit: 'm' }
  ],
  assumptions: ['点质量近似', '仅考虑两体作用']
}

这样详情页、无障碍朗读和计算器可以共享同一份语义，不必从公式字符串猜变量。

十五、数值计算前先定义单位策略

当前模拟页使用 M、px、v 等教学单位，公式页展示 SI 物理公式和 AU。二者不能直接代入，除非建立尺度映射。

推荐明确两层：

interface DisplayQuantity {
  value: number
  unit: 'M' | 'px' | 'v' | 'AU' | 'km'
}

interface SIQuantity {
  value: number
  unit: 'kg' | 'm' | 'm/s' | 'N' | 'J'
}

教学模拟可以继续使用归一化单位，但公式计算器必须告诉用户：

当前输入是现实 SI 单位还是模拟单位。
G 使用真实常量还是归一化常量。
距离 px 如何映射到 m。
输出是否只用于趋势演示。

如果这些规则没有定义，就不应添加“计算”按钮。

十六、量纲校验可以提前发现错误

以圆轨道速度为例：

[G] = m³·kg⁻¹·s⁻²
[M] = kg
[r] = m

因此：

[GM/r] = m²·s⁻²
√[GM/r] = m·s⁻¹

结果确实是速度单位。逃逸速度多了无量纲系数 2，量纲不变。

对于引力：

[GMm/r²] = kg·m·s⁻² = N

对每条公式保存 resultUnit 和输入单位，可以在开发测试中执行量纲断言。页面速查不必展示完整推导，但模型应能支持核验。

十七、页面状态还可以更完整

当前公式数据写在页面里，始终有内容，所以不需要加载状态。若将来从资源文件或数据库读取，应补齐：

loading
content
empty
error

即使保持静态数据，也应处理无匹配分类。当前分类数组与公式分类一致，不会出现该情况；类型收紧后，这个不变量更容易保持。

错误状态不应伪造成空状态。“暂无公式”和“公式数据加载失败”对用户是两件不同的事。

十八、多设备布局策略

源码根容器使用：

.width('100%')
.height('100%')
.padding({
  top: this.statusBarHeight,
  bottom: this.bottomBarHeight
})

手机上单列列表合理。平板与 2in1 可以根据可用宽度增强，而不改变数据模型：

小于 600vp：单列卡片。
600vp 到 960vp：两列公式网格或主列表加详情。
更宽窗口：左侧分类导航，右侧公式详情。

不要单纯把卡片拉到超宽。长行会降低说明文字可读性，可限制内容最大宽度并居中。

十九、状态栏、底部安全区与滚动

页面通过 @StorageProp 获取状态栏和底栏高度，根容器增加上下 padding。List 使用 layoutWeight(1) 占据剩余空间，顶部导航和分类条保持可见。

需要设备验证：

手势导航与三键导航。
横屏小窗口。
平板分屏。
2in1 窗口缩放。
系统字体放大。

底部 List 的 padding.bottom 当前为 12，再叠加根容器 bottomBarHeight。如果全局高度已包含系统避让，应避免重复留白；具体取决于入口处如何写入该状态值。

公式页的数据、语义与布局分层

二十、无障碍不能只朗读视觉公式

屏幕阅读器直接朗读 v = √(GM / r) 可能不够自然。结构化符号模型可以提供更清晰的替代文本：

圆轨道速度等于万有引力常量乘中心天体质量除以轨道半径，再开平方。

分类标签需要足够触控面积和选中状态语义；公式卡片可以组合为一个可聚焦单元，也可以让名称与符号说明分别聚焦，但不要让装饰性分类标签重复朗读。

颜色不能成为唯一选中提示。当前选中项同时改变背景、文字和边框，方向是正确的，还应在真机无障碍服务下核验。

二十一、可执行的测试清单

测试	当前源码预期
初始进入	展示全部 7 条
选择“引力”	展示万有引力、质心，共 2 条
选择“轨道”	展示圆轨道速度、逃逸速度，共 2 条
选择“能量”	展示动能、引力势能，共 2 条
选择“尺度”	只展示天文单位，共 1 条
点击返回	调用 `router.back()`
横向窄屏	分类条可滚动
纵向长内容	List 可滚动且卡片不重叠
