02 — ArkUI 自适应布局与响应式布局的断点系统详解

一、引言

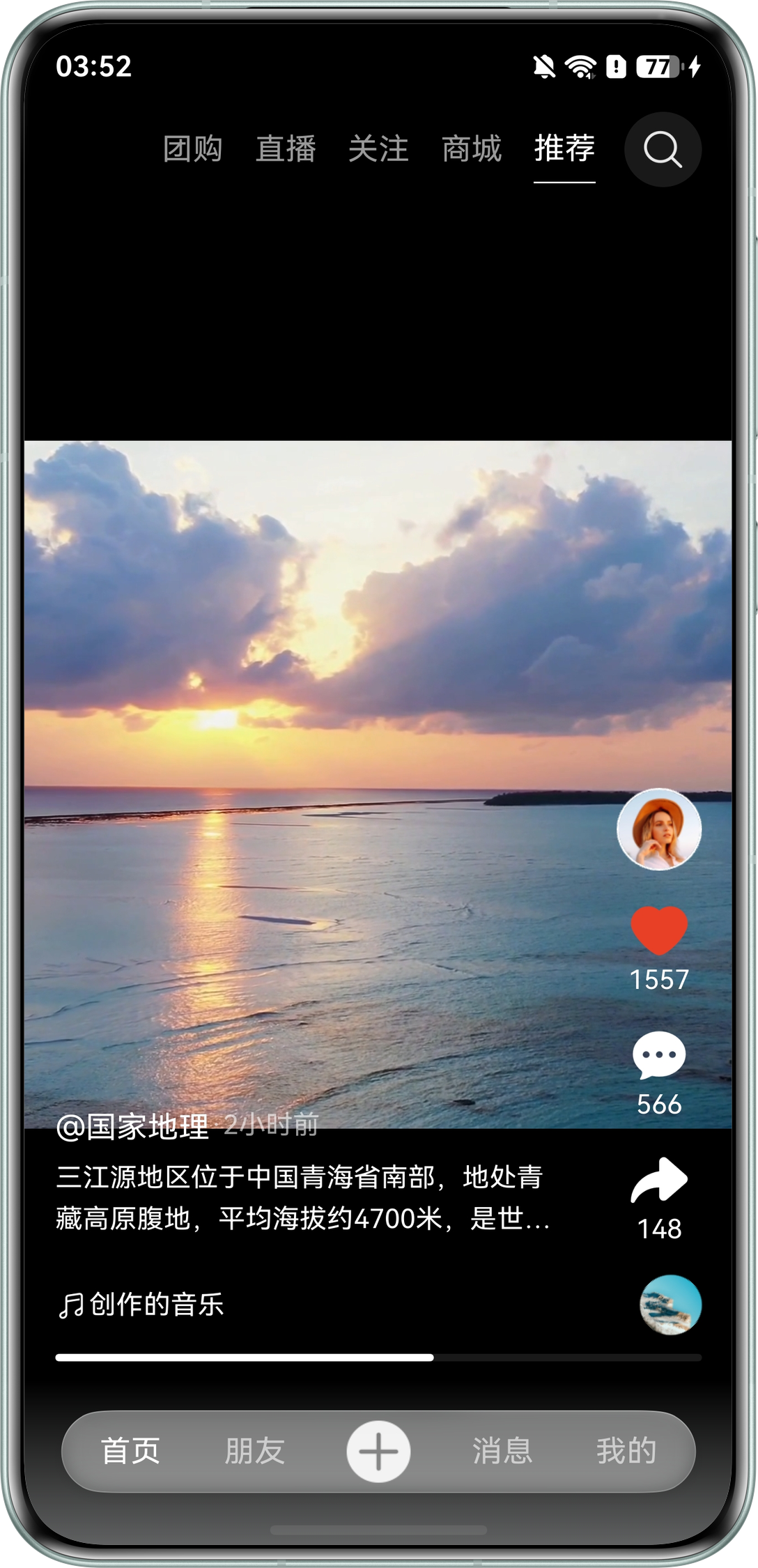

HarmonyOS 多设备短视频项目覆盖从 1.5 英寸手表到 85 英寸智慧屏的广泛屏幕尺寸。ArkUI 提供了断点系统（Breakpoint System）来实现自适应和响应式布局，本文深入分析其实现原理。

二、断点类型定义

2.1 宽度断点（WidthBreakpoint）

ArkUI 提供了 getWindowWidthBreakpoint() 接口，返回以下枚举值：

断点

屏幕宽度范围

典型设备

WIDTH_XS	< 320vp	手表
WIDTH_SM	320~599vp	直板机
WIDTH_MD	600~839vp	折叠屏展开态、小平板
WIDTH_LG	840~1439vp	大平板、电脑
WIDTH_XL	≥ 1440vp	大屏电脑、智慧屏

2.2 高度断点（HeightBreakpoint）

通过 getWindowHeightBreakpoint() 获取，项目中主要使用 HEIGHT_SM 和 HEIGHT_MD 来区分横竖屏状态。

三、WidthBreakpointType 泛型工具

项目自定义了 WidthBreakpointType<T> 泛型类，用于根据当前断点获取对应值：

export class WidthBreakpointType<T> {
  public xs?: T;
  public sm: T;
  public md: T;
  public lg: T;
  public xl: T;

  constructor(sm: T, md: T, lg: T, xl: T, xs?: T) { ... }

  getValue(widthBp: WidthBreakpoint): T {
    switch (widthBp) {
      case WidthBreakpoint.WIDTH_XS: return this.xs ?? this.sm;
      case WidthBreakpoint.WIDTH_SM: return this.sm;
      case WidthBreakpoint.WIDTH_MD: return this.md;
      case WidthBreakpoint.WIDTH_LG: return this.lg;
      case WidthBreakpoint.WIDTH_XL: return this.xl;
      default: return this.sm;
    }
  }
}

典型用法示例：

// 根据断点设置不同边距
.padding({
  left: new WidthBreakpointType<number>(16, 16, 32, 32).getValue(this.windowInfo.widthBp),
  right: new WidthBreakpointType<number>(16, 16, 32, 32).getValue(this.windowInfo.widthBp)
})

// 根据断点设置不同行数
.maxLines(new WidthBreakpointType<number>(2, 2, 2, 2, 1).getValue(this.windowInfo.widthBp))

// 根据断点设置不同字体大小
.fontSize(new WidthBreakpointType<number|Resource>(
  $r('sys.float.Body_M'), $r('sys.float.Body_M'),
  $r('sys.float.Body_L'), $r('sys.float.Body_L')
).getValue(this.windowInfo.widthBp))

四、断点监听机制

4.1 系统断点监听

通过 WindowUtil 中的 onWindowSizeChange 回调监听窗口尺寸变化，自动更新断点：

public onWindowSizeChange: (windowSize: window.Size) => void = (windowSize: window.Size) => {
  this.mainWindowInfo.windowSize = windowSize;
  this.mainWindowInfo.widthBp = this.uiContext!.getWindowWidthBreakpoint();
  this.mainWindowInfo.heightBp = this.uiContext!.getWindowHeightBreakpoint();
};

4.2 自定义断点计算

项目还提供了 getCustomWidthBreakpoint(width) 方法，用于在子组件内部根据实际宽度重新计算断点（如个人作品页的 Works 网格布局）：

getCustomWidthBreakpoint(width: number): WidthBreakpoint {
  if (width < 320)      return WidthBreakpoint.WIDTH_XS;
  else if (width < 600) return WidthBreakpoint.WIDTH_SM;
  else if (width < 840) return WidthBreakpoint.WIDTH_MD;
  else if (width < 1440) return WidthBreakpoint.WIDTH_LG;
  else                  return WidthBreakpoint.WIDTH_XL;
}

五、响应式布局组合策略

项目中结合多种 ArkUI 特性实现完整响应式：

• @Monitor 装饰器：监听 windowSizeWidth 和 windowSizeHeight 变化，动态调整视频播放器尺寸
• Grid 网格布局：根据断点动态设置 columnsTemplate，Works.ets 中网格列数从 2 列到 6 列自适应
• Visibility 控制：根据断点显示/隐藏 UI 元素（如手表上隐藏音乐播放器组件）
• SafeArea 适配：expandSafeArea 和 ignoreLayoutSafeArea 结合断点使用

六、最佳实践

• 将断点值集中管理，不要散落在各处
• 优先使用 WidthBreakpointType 泛型，而不是逐层 if-else 判断
• 窄屏优先设计，从 XS 断点开始逐步适配
• 高度断点与宽度断点组合使用，应对横竖屏切换场景
