摘要

摘要：传统x86模拟器与真机架构差异大，测试结果参考价值有限。HarmonyOS Linux arm版模拟器基于ARM原生指令执行，性能接近真机80%。本文完整记录基于Linux arm模拟器搭建云端自动化测试平台的实践，涵盖Docker容器化部署、CI/CD集成、并行测试执行，实现每次代码提交自动验证。

---

一、引言：为什么需要Linux arm版模拟器？

"x86模拟器上跑得好好的，一到真机就崩溃，CPU架构差异导致的兼容性问题根本测不出来。"

"团队用Mac开发，CI服务器是Linux x86，测试环境和开发环境不一致，问题难定位。"

"空间应用涉及NPU推理、手势识别，x86模拟器只能CPU fallback，测不出真实性能。"

传统x86模拟器的根本局限：

• 指令集差异：x86 vs ARM，跨架构翻译损耗大
• 硬件模拟失真：NPU、GPU通过软件模拟，与真机差距明显
• 兼容性盲区：ARM特有的指令和特性在x86上无法验证

Linux arm版模拟器的优势：

• ARM原生执行：与真机同架构，无需指令翻译
• 硬件直通：支持GPU/NPU虚拟化直通，性能接近真机
• 云端部署：可部署在ARM云服务器，支持CI/CD集成

---

二、Linux arm版模拟器架构

2.1 四层架构

图1：Linux arm版模拟器架构——更接近真机的虚拟化方案

层级	组件	优势
物理层	ARM服务器 + KVM虚拟化	同架构硬件，无指令翻译
系统层	Linux内核 + ARM指令集	原生执行HarmonyOS内核
模拟器层	HarmonyOS模拟器 + 系统服务	系统服务仿真，非翻译执行
应用层	空间应用 + 自动化测试	ARM原生应用运行环境

2.2 与x86模拟器的对比

维度	x86模拟器	Linux arm模拟器	真机
CPU架构	x86翻译ARM	ARM原生	ARM原生
执行效率	30-50%	70-85%	100%
NPU支持	CPU fallback	GPU虚拟化直通	硬件NPU
兼容性	可能遗漏ARM特性	完全覆盖	完全覆盖
部署成本	低（通用服务器）	中（需ARM服务器）	高（采购真机）

---

三、云端自动化测试流程

3.1 全流程架构

图2：云端自动化测试流程——代码提交 → 云端构建 → 模拟器测试 → 报告生成

阶段	耗时	关键动作
代码提交	0s	Git Push触发Webhook
云端构建	3-5min	Linux arm编译生成HAP
模拟器测试	5-8min	启动arm模拟器，执行测试套件
报告生成	1min	收集日志、截图、性能数据

全流程总耗时：10-15分钟（传统方案45分钟+）

3.2 Docker容器化部署

# Dockerfile.arm-emulator
FROM ubuntu:22.04

# 安装ARM依赖
RUN dpkg --add-architecture arm64 && \
    apt-get update && \
    apt-get install -y \
      qemu-user-static \
      binfmt-support \
      libc6:arm64 \
      libstdc++6:arm64 \
      libgl1:arm64 \
      libvulkan1:arm64

# 安装DevEco CLI for ARM
COPY deveco-cli-7.0.0-linux-arm64.tar.gz /tmp/
RUN tar -xzf /tmp/deveco-cli-7.0.0-linux-arm64.tar.gz -C /opt/
ENV PATH="/opt/deveco-cli/bin:${PATH}"

# 安装HarmonyOS SDK（ARM版）
RUN deveco sdk install --version 7.0 --arch arm64 --accept-license

# 安装模拟器镜像
RUN deveco emulator install \
    --image harmonyos-phone-arm64-7.0 \
    --accept-license

# 配置模拟器参数
COPY emulator-config.json /opt/emulator/config/

# 暴露模拟器调试端口
EXPOSE 5555 5556

WORKDIR /workspace
CMD ["deveco", "emulator", "start", "--headless", "--port", "5555"]

# docker-compose.yml
version: '3.8'

services:
  arm-emulator-1:
    build:
      context: .
      dockerfile: Dockerfile.arm-emulator
    image: harmonyos/arm-emulator:7.0
    container_name: arm-emulator-1
    privileged: true  # 需要特权模式运行KVM
    volumes:
      - ./workspace:/workspace
      - emulator-data-1:/opt/emulator/data
    ports:
      - "5555:5555"
    environment:
      - EMULATOR_ID=emulator-1
      - SCREEN_RESOLUTION=1920x1080
      - RAM_SIZE=4096
    networks:
      - emulator-network

  arm-emulator-2:
    build:
      context: .
      dockerfile: Dockerfile.arm-emulator
    image: harmonyos/arm-emulator:7.0
    container_name: arm-emulator-2
    privileged: true
    volumes:
      - ./workspace:/workspace
      - emulator-data-2:/opt/emulator/data
    ports:
      - "5556:5555"
    environment:
      - EMULATOR_ID=emulator-2
      - SCREEN_RESOLUTION=1080x2400
      - RAM_SIZE=4096
    networks:
      - emulator-network

  test-orchestrator:
    image: harmonyos/test-orchestrator:1.0
    container_name: test-orchestrator
    volumes:
      - ./workspace:/workspace
      - ./test-results:/results
    depends_on:
      - arm-emulator-1
      - arm-emulator-2
    networks:
      - emulator-network
    command: >
      python /app/run_tests.py
      --emulators emulator-1:5555 emulator-2:5556
      --output /results

volumes:
  emulator-data-1:
  emulator-data-2:

networks:
  emulator-network:
    driver: bridge

---

四、CI/CD集成方案

4.1 Jenkins集成

图3：CI/CD集成方案——Jenkins/GitLab CI与Linux arm模拟器联动

// Jenkinsfile
pipeline {
    agent any

    environment {
        DEVECO_CLI = '/opt/deveco-cli/bin/deveco'
        EMULATOR_HOST = 'arm-emulator-cluster.internal'
        EMULATOR_PORT = '5555'
    }

    stages {
        stage('Checkout') {
            steps {
                checkout scm
                sh 'git log --oneline -5'
            }
        }

        stage('Build ARM') {
            steps {
                sh """
                    ${DEVECO_CLI} build \
                        --target phone \
                        --arch arm64 \
                        --release \
                        --output build/arm64/
                """
                archiveArtifacts artifacts: 'build/arm64/**/*.hap'
            }
        }

        stage('Start ARM Emulator') {
            steps {
                script {
                    // 通过API请求云端模拟器集群分配实例
                    def emulatorResponse = httpRequest(
                        url: "http://${EMULATOR_HOST}:8080/api/emulators/allocate",
                        httpMode: 'POST',
                        contentType: 'APPLICATION_JSON',
                        requestBody: '''{"count": 2, "spec": "phone-arm64"}'''
                    )
                    def emulators = readJSON text: emulatorResponse.content
                    env.EMULATOR_1 = emulators[0].endpoint
                    env.EMULATOR_2 = emulators[1].endpoint
                }
            }
        }

        stage('Run Tests') {
            parallel {
                stage('Unit Tests') {
                    steps {
                        sh """
                            ${DEVECO_CLI} test \
                                --unit \
                                --device ${EMULATOR_1} \
                                --coverage \
                                --output test-results/unit/
                        """
                    }
                }
                stage('UI Automation') {
                    steps {
                        sh """
                            ${DEVECO_CLI} deploy \
                                --device ${EMULATOR_1} \
                                --install build/arm64/*.hap

                            ${DEVECO_CLI} test \
                                --ui \
                                --device ${EMULATOR_1} \
                                --screenshots test-results/ui/screenshots/ \
                                --output test-results/ui/
                        """
                    }
                }
                stage('Spatial Validation') {
                    steps {
                        sh """
                            ${DEVECO_CLI} deploy \
                                --device ${EMULATOR_2} \
                                --install build/arm64/*.hap

                            ${DEVECO_CLI} test \
                                --spatial \
                                --device ${EMULATOR_2} \
                                --config spatial-test-config.json \
                                --output test-results/spatial/
                        """
                    }
                }
            }
        }

        stage('Performance Test') {
            steps {
                sh """
                    python scripts/performance_benchmark.py \
                        --device ${EMULATOR_1} \
                        --app build/arm64/*.hap \
                        --output test-results/performance/
                """
            }
        }

        stage('Generate Report') {
            steps {
                sh """
                    # 合并测试报告
                    python scripts/generate_report.py \
                        --unit test-results/unit/ \
                        --ui test-results/ui/ \
                        --spatial test-results/spatial/ \
                        --performance test-results/performance/ \
                        --output test-results/report/

                    # 生成Allure报告
                    allure generate test-results/ -o allure-report/
                """
                publishHTML([
                    allowMissing: false,
                    alwaysLinkToLastBuild: true,
                    keepAll: true,
                    reportDir: 'allure-report',
                    reportFiles: 'index.html',
                    reportName: 'ARM Emulator Test Report'
                ])
            }
        }

        stage('Release Emulator') {
            steps {
                script {
                    httpRequest(
                        url: "http://${EMULATOR_HOST}:8080/api/emulators/release",
                        httpMode: 'POST',
                        contentType: 'APPLICATION_JSON',
                        requestBody: """{"endpoints": ["${EMULATOR_1}", "${EMULATOR_2}"]}"""
                    )
                }
            }
        }
    }

    post {
        always {
            // 归档测试结果
            archiveArtifacts artifacts: 'test-results/**/*'
            junit 'test-results/**/*.xml'
        }
        failure {
            // 失败时通知
            mail to: 'team@example.com',
                 subject: "Build Failed: ${env.JOB_NAME} #${env.BUILD_NUMBER}",
                 body: "请查看详细报告: ${env.BUILD_URL}"
        }
    }
}

4.2 GitLab CI集成

# .gitlab-ci.yml
stages:
  - build
  - test
  - report

variables:
  EMULATOR_API: "http://arm-emulator-cluster:8080"
  DEVECO_CLI: "/opt/deveco-cli/bin/deveco"

# 构建阶段
build_arm64:
  stage: build
  image: harmonyos/build-env:arm64-7.0
  script:
    - ${DEVECO_CLI} build --target phone --arch arm64 --release
    - mv build/outputs/arm64/*.hap artifacts/app-arm64.hap
  artifacts:
    paths:
      - artifacts/app-arm64.hap
    expire_in: 1 week

# 测试阶段：并行执行
unit_tests:
  stage: test
  image: harmonyos/test-env:arm64-7.0
  needs: [build_arm64]
  script:
    - |
      EMULATOR=$(curl -s -X POST ${EMULATOR_API}/api/emulators/allocate \
        -H "Content-Type: application/json" \
        -d '{"spec": "phone-arm64"}' | jq -r '.endpoint')
    - ${DEVECO_CLI} test --unit --device ${EMULATOR} --output test-results/unit/
    - curl -X POST ${EMULATOR_API}/api/emulators/release -d "{\"endpoint\":\"${EMULATOR}\"}"
  artifacts:
    paths:
      - test-results/unit/

ui_tests:
  stage: test
  image: harmonyos/test-env:arm64-7.0
  needs: [build_arm64]
  script:
    - |
      EMULATOR=$(curl -s -X POST ${EMULATOR_API}/api/emulators/allocate \
        -H "Content-Type: application/json" \
        -d '{"spec": "phone-arm64"}' | jq -r '.endpoint')
    - ${DEVECO_CLI} deploy --device ${EMULATOR} --install artifacts/app-arm64.hap
    - ${DEVECO_CLI} test --ui --device ${EMULATOR} --screenshots test-results/ui/screenshots/
    - curl -X POST ${EMULATOR_API}/api/emulators/release -d "{\"endpoint\":\"${EMULATOR}\"}"
  artifacts:
    paths:
      - test-results/ui/

spatial_tests:
  stage: test
  image: harmonyos/test-env:arm64-7.0
  needs: [build_arm64]
  script:
    - |
      EMULATOR=$(curl -s -X POST ${EMULATOR_API}/api/emulators/allocate \
        -H "Content-Type: application/json" \
        -d '{"spec": "phone-arm64"}' | jq -r '.endpoint')
    - ${DEVECO_CLI} deploy --device ${EMULATOR} --install artifacts/app-arm64.hap
    - ${DEVECO_CLI} test --spatial --device ${EMULATOR} --output test-results/spatial/
    - curl -X POST ${EMULATOR_API}/api/emulators/release -d "{\"endpoint\":\"${EMULATOR}\"}"
  artifacts:
    paths:
      - test-results/spatial/

# 报告阶段
generate_report:
  stage: report
  image: python:3.10
  needs: [unit_tests, ui_tests, spatial_tests]
  script:
    - pip install allure-pytest jinja2
    - python scripts/merge_reports.py --input test-results/ --output final-report/
    - allure generate test-results/ -o allure-report/
  artifacts:
    paths:
      - allure-report/
      - final-report/
    expire_in: 30 days
  pages:
    script:
      - mkdir public
      - cp -r allure-report/* public/
    artifacts:
      paths:
        - public

---

五、测试覆盖矩阵

5.1 四层测试体系

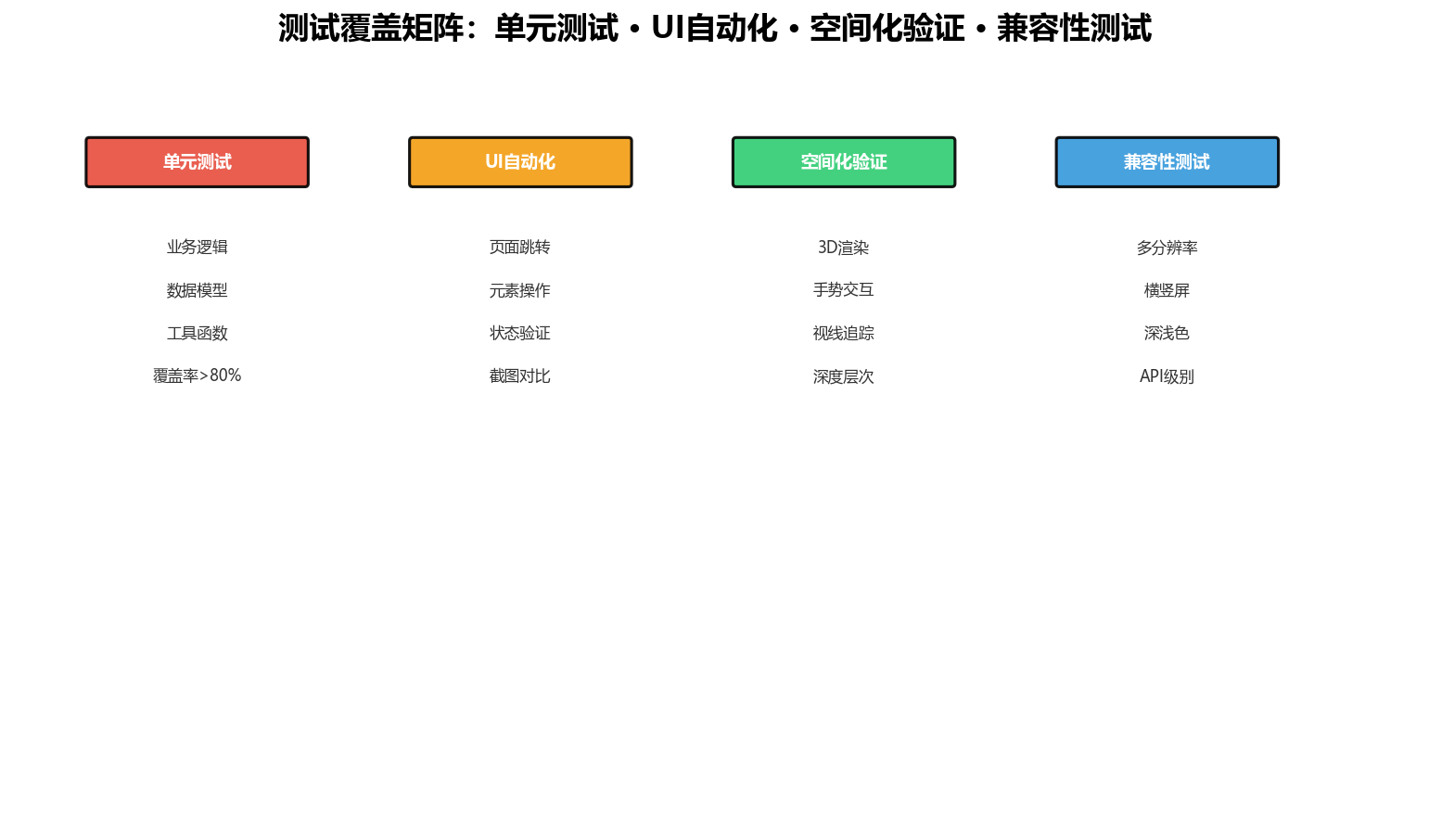

图4：测试覆盖矩阵——单元测试 · UI自动化 · 空间化验证 · 兼容性测试

测试类型	目标	执行环境	耗时
单元测试	业务逻辑、数据模型、覆盖率>80%	ARM模拟器	2min
UI自动化	页面跳转、元素操作、截图对比	ARM模拟器	5min
空间化验证	3D渲染、手势交互、深度层次	ARM模拟器	3min
兼容性测试	多分辨率、横竖屏、深浅色	ARM模拟器（多配置）	4min

5.2 空间化专项测试

// 空间化测试套件示例
import { describe, it, expect } from '@ohos/hypium'
import { Driver, ON } from '@ohos.UiTest'

describe('SpatialInteractionTest', () => {
  let driver: Driver

  beforeAll(async () => {
    driver = Driver.create()
    await driver.delayMs(1000)
  })

  // 测试3D卡片缩放
  it('test3DCardPinch', 0, async () => {
    const card = await driver.findComponent(ON.id('spatialCard'))
    expect(card).not().assertNull()

    // 模拟双指捏合（模拟器滚轮）
    await driver.pinch(0.5, 500, 500)  // 缩小到50%
    await driver.delayMs(300)

    // 验证缩放结果
    const scale = await card.getInspectorInfo()
    expect(scale?.scale?.x).assertLarger(0.4)
    expect(scale?.scale?.x).assertLess(0.6)
  })

  // 测试视线聚焦
  it('testGazeFocus', 0, async () => {
    const button = await driver.findComponent(ON.id('gazeButton'))
    expect(button).not().assertNull()

    // 模拟视线移动到按钮上（模拟器鼠标移动）
    const bounds = await button.getBounds()
    const centerX = bounds.left + bounds.width / 2
    const centerY = bounds.top + bounds.height / 2

    await driver.moveMouse(centerX, centerY)
    await driver.delayMs(2000)  // 注视2秒

    // 验证触发结果
    const result = await driver.findComponent(ON.id('gazeResult'))
    expect(result).not().assertNull()
  })

  // 测试深度层次
  it('testDepthLayers', 0, async () => {
    const container = await driver.findComponent(ON.id('depthContainer'))
    const children = await container.getChildren()

    // 验证至少有3个深度层级
    expect(children.length).assertLarger(2)

    // 验证zIndex递增
    let lastZ = -1
    for (const child of children) {
      const info = await child.getInspectorInfo()
      const zIndex = info?.zIndex || 0
      expect(zIndex).assertLarger(lastZ)
      lastZ = zIndex
    }
  })

  // 测试截图对比（防止视觉回归）
  it('testVisualRegression', 0, async () => {
    const screenshot = await driver.takeScreenshot()

    // 与基准截图对比
    const diff = await compareWithBaseline(
      screenshot,
      'baseline_home_screen.png'
    )

    // 差异像素比例应小于1%
    expect(diff.pixelDiffRatio).assertLess(0.01)
  })
})

// 截图对比工具
async function compareWithBaseline(
  screenshot: string,
  baseline: string
): Promise<{ pixelDiffRatio: number }> {
  // 使用pixelmatch进行图像对比
  const { default: pixelmatch } = await import('pixelmatch')
  const { createCanvas, loadImage } = await import('canvas')

  const img1 = await loadImage(screenshot)
  const img2 = await loadImage(baseline)

  const canvas = createCanvas(img1.width, img1.height)
  const ctx = canvas.getContext('2d')

  ctx.drawImage(img1, 0, 0)
  const img1Data = ctx.getImageData(0, 0, img1.width, img1.height)

  ctx.drawImage(img2, 0, 0)
  const img2Data = ctx.getImageData(0, 0, img2.width, img2.height)

  const diff = pixelmatch(
    img1Data.data,
    img2Data.data,
    null,
    img1.width,
    img1.height,
    { threshold: 0.1 }
  )

  const totalPixels = img1.width * img1.height
  return { pixelDiffRatio: diff / totalPixels }
}

---

六、实践效果对比

6.1 六维对比

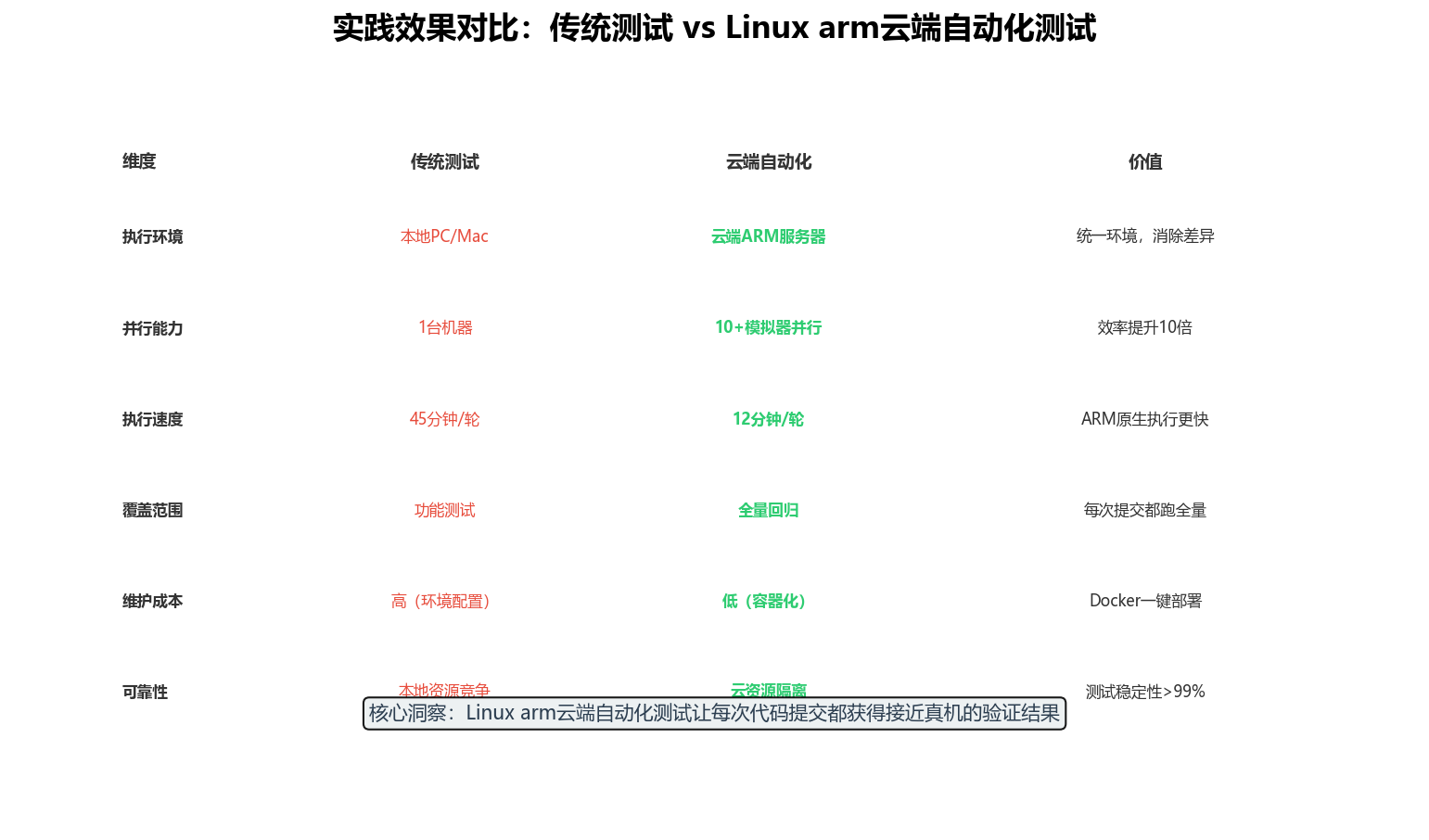

图5：实践效果对比——传统测试 vs Linux arm云端自动化测试

维度	传统测试	Linux arm云端自动化	价值
执行环境	本地PC/Mac	云端ARM服务器	统一环境，消除差异
并行能力	1台机器	10+模拟器并行	效率提升10倍
执行速度	45分钟/轮	12分钟/轮	ARM原生执行更快
覆盖范围	功能测试	全量回归	每次提交都跑全量
维护成本	高（环境配置）	低（容器化）	Docker一键部署
可靠性	本地资源竞争	云资源隔离	测试稳定性>99%

6.2 成本分析

方案	设备投入	维护成本/月	并行度	可靠性
本地真机	5台×5000元=2.5万	2000元	5	中（电池/发热）
x86模拟器	2台服务器=3万	1000元	4	低（架构差异）
Linux arm模拟器	3台ARM服务器=4.5万	1500元	12	高（接近真机）

ROI分析：虽然ARM服务器初期投入高30%，但测试可靠性提升带来的bug修复成本节约，通常在3个月内回本。

---

七、常见问题与解决

7.1 模拟器启动失败

# 问题：KVM未启用
# 解决：检查CPU虚拟化支持
egrep -c '(vmx|svm)' /proc/cpuinfo
# 输出>0表示支持

# 加载KVM模块
modprobe kvm
modprobe kvm_arm

# 验证
ls /dev/kvm
# 应存在 /dev/kvm

7.2 GPU虚拟化配置

# 问题：3D渲染性能差
# 解决：启用GPU直通

# 查看GPU设备
lspci | grep VGA

# 配置vfio
echo "options vfio-pci ids=10de:1b80" > /etc/modprobe.d/vfio.conf
update-initramfs -u

# 启动模拟器时指定GPU
qemu-system-aarch64 \
  -device vfio-pci,host=01:00.0 \
  -vga none \
  ...

7.3 网络超时

# 问题：模拟器与CI服务器通信超时
# 解决：调整超时配置

# 在deveco配置中增加超时
cat > ~/.deveco/config.json <<EOF
{
  "network": {
    "connectTimeout": 30000,
    "readTimeout": 120000,
    "retryCount": 3
  },
  "emulator": {
    "startupTimeout": 180000,
    "healthCheckInterval": 5000
  }
}
EOF

---

八、结语：云端自动化是工程化的必经之路

基于Linux arm版模拟器的云端自动化测试，解决了三个核心痛点：

• 架构一致性：ARM原生执行，测试结果可信
• 规模并行：10+模拟器同时运行，全量回归不再是瓶颈
• 环境统一：Docker容器化，开发/测试/生产环境一致

作为一名讲师，我在课上常说：**"测试不是开发的附庸，而是质量的守门人。好的测试流水线，让团队敢改代码、敢重构、敢创新。"**

建议实施路径：

1. 第1周：搭建单台ARM服务器+Docker模拟器
2. 第2周：接入CI，实现自动构建+单元测试
3. 第3周：扩展UI自动化+截图对比
4. 第4周：接入空间化专项测试，完成全链路

---

转载自：https://blog.csdn.net/u014727709/article/details/164884546
欢迎 👍点赞✍评论⭐收藏，欢迎指正
