茶器艺科智造HarmonyOS应用实战-11-AppScope与entry各放一套layered_image，改图标怎样避免只生效一半：用资源清单校验入口

产品把新图标交给开发，开发在 AppScope/resources/base/media 替换了 foreground.png 和 background.png，桌面图标看起来已经变化；下一次冷启动却仍出现旧图，或者系统设置页、任务中心与启动窗展示不一致。原因通常不是“系统缓存玄学”，而是同一个工程里存在多个资源所有者和多个入口，只改了一份同名文件无法覆盖全部场景。

茶器艺科智造当前同时在 AppScope 与 entry 放置 layered_image.json、background.png、foreground.png；EntryAbility 还有 startIcon.png，HSP 页面还有 splash_screen.png。本文以 master@f671fcd 的真实文件为依据，并把扩展名、文件头、尺寸、字节数和 SHA-256 一起纳入清单。

这次审计发现一个比“重复文件”更具体的事实：六个扩展名为 .png 的光栅文件，内部都是 JPEG/JFIF 数据，而且六份内容完全相同。它不一定立即导致工具链失败，但足以说明仅凭文件名判断格式和角色不可靠。

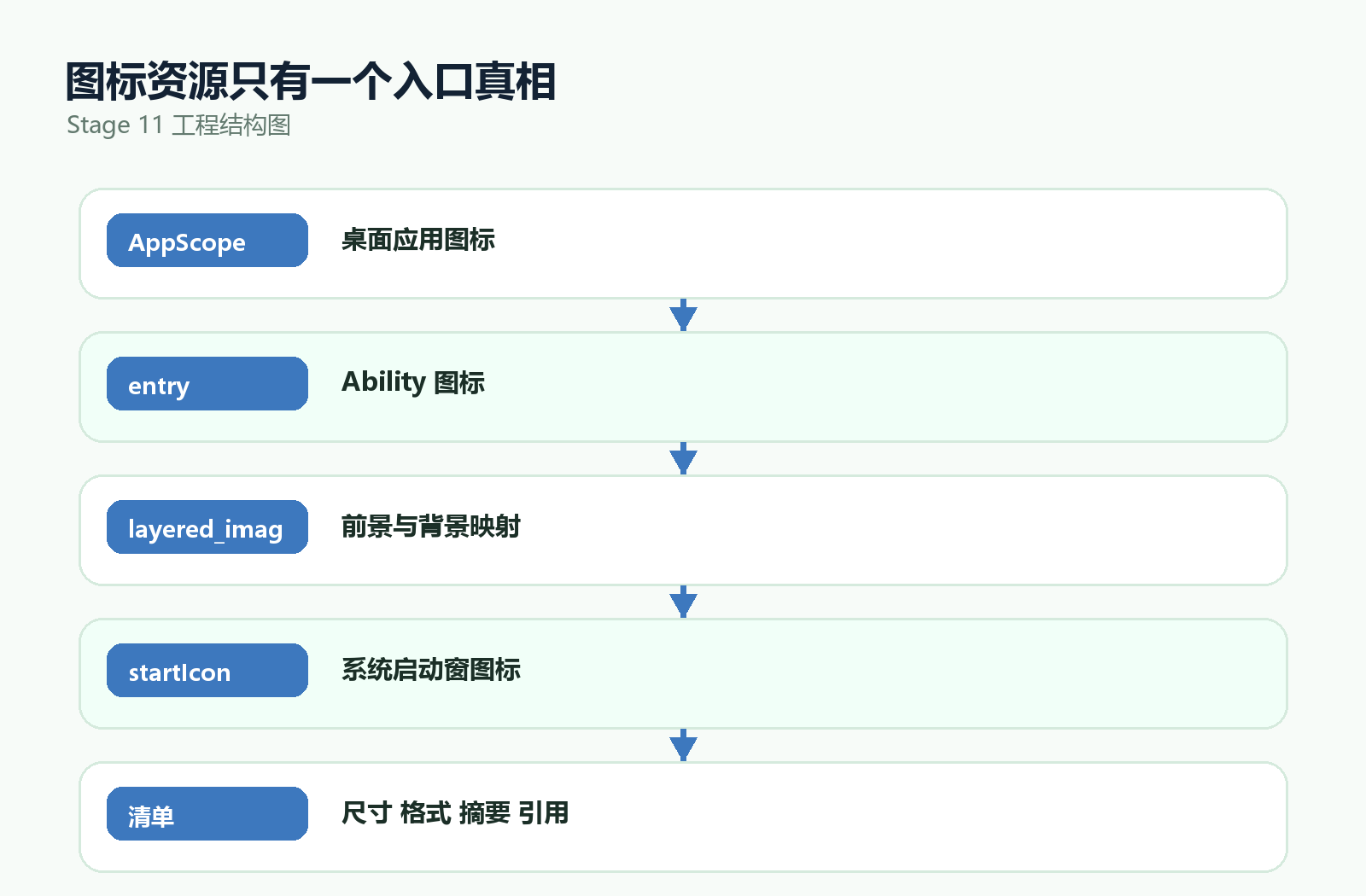

一、应用图标和 Ability 图标来自不同资源根

AppScope/app.json5 的 icon 指向 $media:layered_image，资源解析入口位于 AppScope/resources/base/media。entry/src/main/module.json5 的 EntryAbility.icon 也指向 $media:layered_image，但它由 entry 模块自己的资源目录提供。

// AppScope/app.json5
{
  "app": {
    "icon": "$media:layered_image",
    "label": "$string:app_name"
  }
}

// entry/src/main/module.json5
{
  "module": {
    "abilities": [{
      "name": "EntryAbility",
      "icon": "$media:layered_image",
      "startWindowIcon": "$media:startIcon"
    }]
  }
}

两个引用字符串看起来一样，所有权却不一样。HarmonyOS 资源引用要结合声明所在模块和资源根理解。AppScope 图标服务应用级身份，entry 图标服务 Ability；startWindowIcon 又是启动窗入口。改图时如果只按文件名搜索第一处，很容易只替换其中一层。

当前两个 layered_image.json 内容相同，均把 background 和 foreground 指向同目录资源：

{
  "layered-image": {
    "background": "$media:background",
    "foreground": "$media:foreground"
  }
}

结构一致只说明映射相同，不代表两套文件会自动同步。它们是两份独立资源，后续任何一边单独变化，都可能造成展示分叉。

二、当前六个图片角色实际共用同一份字节

只读统计得到以下事实：

相对路径	字节数	尺寸	内部格式	SHA-256
AppScope/…/background.png	112950	1024×1024	JPEG	2AE9F16D…F08AE
AppScope/…/foreground.png	112950	1024×1024	JPEG	2AE9F16D…F08AE
entry/…/background.png	112950	1024×1024	JPEG	2AE9F16D…F08AE
entry/…/foreground.png	112950	1024×1024	JPEG	2AE9F16D…F08AE
entry/…/startIcon.png	112950	1024×1024	JPEG	2AE9F16D…F08AE
libraryhsp/…/splash_screen.png	112950	1024×1024	JPEG	2AE9F16D…F08AE

完整摘要为：

2AE9F16D2B4DEA04BCFD86D86FEB7396EAE65EBFD522C1F6BC16168FE42F08AE

两份 layered_image.json 也完全一致，均为 109 字节，SHA-256 是 3D18DCD7ED9E7D3D2C54C20CB80A44EB4877C661131C68A46E20B6E19D0BB476。

“六个文件摘要一致”意味着它们不是看起来相似，而是逐字节相同。当前工程实际上用同一张方形图承担 layered background、layered foreground、启动窗图标和 HSP 全屏闪屏。它可能是阶段性占位选择，但不能据此认为这些角色的裁切、安全区、透明度和构图要求相同。

三、扩展名是 PNG，文件签名却是 JPEG/JFIF

六个 .png 文件的前八字节都是：

FF D8 FF E0 00 10 4A 46

FF D8 FF 是 JPEG 起始标记，后面的 4A 46 对应 JFIF 标识开头。真正 PNG 文件的标准前八字节应为：

89 50 4E 47 0D 0A 1A 0A

使用 Pillow 读取时，六个文件均报告 1024×1024、RGB、format=JPEG。也就是说，当前文件名后缀和内部编码不一致。简单把 .jpg 重命名为 .png 不会转换编码，只会制造这种错配。

为什么要在发布前修正？不同资源编译器、图片优化器、上传平台和设计交付工具对“按后缀判断”还是“按文件头判断”可能不同。某条链路能容忍，不代表另一条也能容忍。JPEG 没有 alpha 通道，还会影响 layered foreground 对透明前景的预期。本文没有运行资源编译，因此不宣称当前一定报错；能确认的是格式真实性已经不满足清晰资产契约。

四、layered background 与 foreground 应分别承担角色

分层图标不是把同一张完整海报放两遍。通常 background 提供底色、纹理或稳定轮廓，foreground 提供主体并保留透明区域，让系统在不同图标蒙版、缩放与动效下组合。当前两层字节完全相同，前景还是 RGB JPEG，没有透明通道，分层意义基本无法从资产层体现。

本文建议在设计交付清单里明确：

layeredIcon:
  canvas: 1024x1024
  background:
    path: AppScope/resources/base/media/background.png
    format: PNG
    alphaRequired: false
    role: stable-background
  foreground:
    path: AppScope/resources/base/media/foreground.png
    format: PNG
    alphaRequired: true
    role: transparent-subject
  safeArea:
    reviewedForLauncherMasks: true
  sourceDesignVersion: icon-v3

entry 若保留独立 layered_image，也应有自己的两条记录。若产品希望 AppScope 与 entry 始终相同，可以让生成脚本从一个受控设计源输出两套目标文件，并在清单中要求摘要相等；如果它们承担不同入口，则应允许摘要不同，但要求分别经过场景复核。关键是把“相等还是不同”变成有意决策。

五、startIcon 与 splash_screen 不能靠复制应用图标代替

entry 的 startWindowIcon 指向 startIcon；HSP 页面覆盖层使用 splash_screen。两者都与启动有关，但发生阶段不同：startIcon 由系统启动窗读取，splash_screen 是应用页面已经创建后绘制的全屏 Image。前者适合简洁图形和系统裁切，后者可以承载完整品牌画面与背景关系。

当前 startIcon 与 splash_screen 不仅视觉相似，字节完全相同。HSP 使用 ImageFit.Contain 显示 splash，周围背景为 #0A0A12；如果图片本身是方形完整图，宽高比不同的窗口会出现留白区域。系统启动窗也可能对图标做自己的布局。两处共用同一资产无法证明首帧连续。

建议把角色拆开命名并记录：

{
  "startWindowIcon": {
    "resource": "entry.media.startIcon",
    "purpose": "system-start-window-symbol",
    "expectedFormat": "PNG",
    "alphaPolicy": "approved-by-design"
  },
  "pageSplash": {
    "resource": "libraryhsp.media.splash_screen",
    "purpose": "full-screen-page-overlay",
    "expectedAspect": "per-device-art-direction",
    "backgroundToken": "start_window_background"
  }
}

这是一份建议清单，不代表必须更改现有资源名。先保留稳定资源键，再替换内容和补充元数据，通常比同时改键名、路径和图片更容易回归。

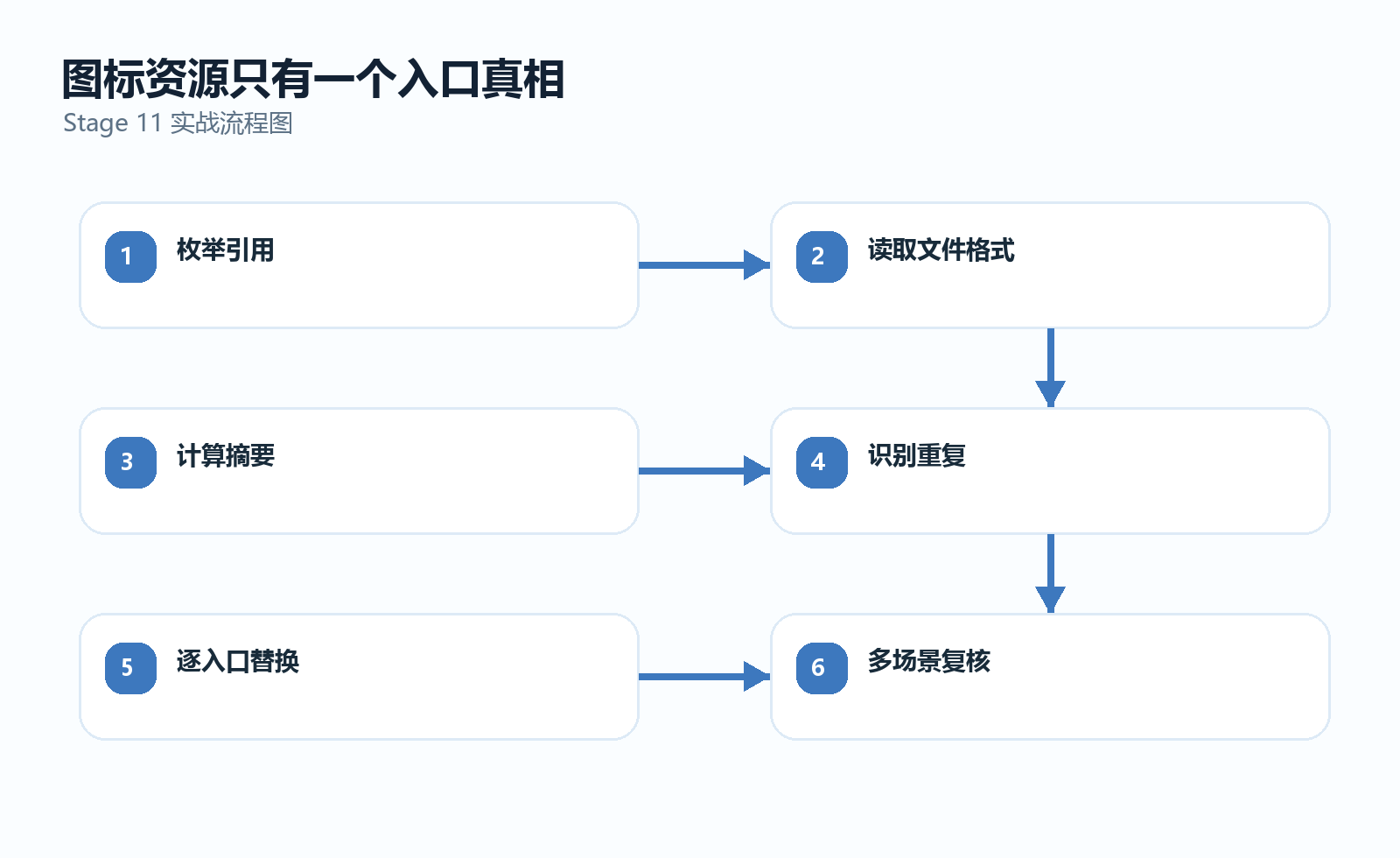

六、资源清单要同时核对引用、格式、尺寸和摘要

只比较文件是否存在会漏掉四种问题：后缀与格式不符；同名不同内容；不同角色意外同内容；引用指向错误模块。建议脚本输出固定字段，不输出图片本身。

from dataclasses import dataclass
from hashlib import sha256
from pathlib import Path

PNG_MAGIC = bytes.fromhex("89 50 4E 47 0D 0A 1A 0A")
JPEG_PREFIX = bytes.fromhex("FF D8 FF")

@dataclass(frozen=True)
class AssetFact:
    path: str
    byte_size: int
    encoded_format: str
    sha256_hex: str

def read_asset_fact(path: Path) -> AssetFact:
    data = path.read_bytes()
    if data.startswith(PNG_MAGIC):
        encoded = "PNG"
    elif data.startswith(JPEG_PREFIX):
        encoded = "JPEG"
    else:
        encoded = "UNKNOWN"
    return AssetFact(
        path=path.as_posix(),
        byte_size=len(data),
        encoded_format=encoded,
        sha256_hex=sha256(data).hexdigest()
    )

尺寸和色彩模式可由图片库继续读取。解析失败要作为硬错误，不要退化为“文件存在即通过”。对 layered foreground 还要核对 alpha；对 splash 要核对目标宽高比和 objectFit；对启动图标要核对安全区。

七、用角色约束发现“意外相同”和“意外不同”

资产摘要相同有两种含义。若 AppScope 与 entry 的应用图标明确要求一致，相同是期望，应写入 sameAs 关系；若 foreground 与 background 设计上必须分层，相同则应阻断；若 startIcon 和 splash 面向不同场景，相同至少要触发人工复核。

type EqualityPolicy =
  | 'MUST_EQUAL'
  | 'MUST_DIFFER'
  | 'REVIEW_IF_EQUAL';

interface AssetRelation {
  leftRole: string;
  rightRole: string;
  policy: EqualityPolicy;
  reason: string;
}

const relations: AssetRelation[] = [
  {
    leftRole: 'appScope.layered',
    rightRole: 'entry.layered',
    policy: 'MUST_EQUAL',
    reason: 'one approved launcher identity'
  },
  {
    leftRole: 'layered.background',
    rightRole: 'layered.foreground',
    policy: 'MUST_DIFFER',
    reason: 'foreground needs independent transparent subject'
  },
  {
    leftRole: 'entry.startIcon',
    rightRole: 'hsp.splash',
    policy: 'REVIEW_IF_EQUAL',
    reason: 'system symbol and full-page image have different framing'
  }
];

策略应来自设计决定，而不是脚本自己发明。脚本负责发现事实和执行已有规则；如果 sameAs 关系改变，变更记录要说明原因并附上新预览。

八、真正转换格式要写到新文件，再做原子替换

修复格式不能只改后缀。建议从原始设计源重新导出 PNG；若只能迁移现有 JPEG，可先解码再编码到临时文件，确认格式、尺寸和摘要后再替换。下面是转换流程示意：

from pathlib import Path
from PIL import Image

source = Path("incoming/icon-source.jpg")
staged = Path("staging/foreground.png")

with Image.open(source) as image:
    rgba = image.convert("RGBA")
    rgba.save(staged, format="PNG", optimize=True)

with Image.open(staged) as verified:
    assert verified.format == "PNG"
    assert verified.size == (1024, 1024)
    assert verified.mode == "RGBA"

#通过清单与人工预览后，再替换目标资源。

把 RGB JPEG 转成 RGBA PNG 并不会自动创造真正透明背景；alpha 仍会全部不透明。foreground 的透明区域应从设计源正确导出，不能靠格式转换伪造。转换代码只解决编码真实性，视觉语义仍由设计交付负责。

九、验证矩阵要覆盖每一个真实展示入口

场景	资源入口	核对内容	证据
桌面图标	AppScope layered_image	蒙版、安全区、前后景	启动器截图与资产摘要
系统设置应用列表	AppScope icon/label	名称、图标一致	系统页记录
Ability 展示	entry layered_image	与产品身份一致	任务中心/入口记录
系统冷启动窗	entry startIcon + color	图标尺寸与底色	冷启动录屏逐帧
HSP 页面闪屏	splash_screen	比例、Contain 留白、文字层	页面录屏逐帧
深色模式	dark color + 图像	边缘是否突兀	深色冷启动
phone	多个入口	小屏裁切	设备型号与结果
tablet	多个入口	横竖屏与宽屏留白	两方向记录
2in1	启动窗与任务中心	自由窗口缩放	窗口尺寸与结果
升级安装	新旧资源	缓存与版本关系	升级前后对照

图片预览还应直接打开最终资源，而不是只看设计稿。必要时把资源编译后的实际展示与源文件摘要绑定，避免测试看到的还是旧包。

十、故障排查和证据边界

现象	优先核对	当前工程的相关风险	处理方向
改图后桌面变了，Ability 没变	AppScope 与 entry 两套目录	同名资源独立存在	按所有权清单同步
冷启动仍是旧图	startWindowIcon	startIcon 是第三个入口	单独替换并重建
页面闪屏还是旧素材	HSP splash_screen	资源属于 libraryhsp	核对 HSP 产物和页面引用
前景没有透明效果	文件模式与 alpha	当前内部为 RGB JPEG	从设计源导出真实 RGBA PNG
工具提示格式异常	文件头与扩展名	.png 内部是 JPEG/JFIF	真正重新编码，不重命名
六个位置总是一起变	摘要与生成源	当前六文件完全相同	明确角色后拆分资产
预览正确，设备仍旧	包版本和安装缓存	交付包可能不是新构建	绑定 versionCode 与制品摘要
深色启动出现黑色边	base/dark 背景与图片边缘	两套底色并不完全相同	联合核对第 12 篇链路

当前源码已存在： AppScope 与 entry 各有 layered_image.json、background.png、foreground.png；EntryAbility 还引用 startIcon；HSP 页面引用 splash_screen。两份描述文件均为 109 字节且摘要相同。六个光栅文件均为 112950 字节、1024×1024、RGB，SHA-256 完全相同；扩展名是 .png，文件头和 Pillow 读取结果却表明内部编码为 JPEG/JFIF。

本文建议： 建立带资源所有者、展示角色、真实格式、尺寸、alpha、摘要、相等策略和设计版本的清单；从设计源导出真实 PNG；按 AppScope、Ability、系统启动窗和 HSP 闪屏逐入口替换与回归。示例没有修改项目资源。

尚未证明： 本文未执行 hvigorw，未确认当前资源编译器是否接受后缀错配，未生成新包，未清理设备缓存，也未在 phone/tablet/2in1 查看实际图标。字节事实能证明资源当前相同且格式错配，不能证明设备已经出现哪一种视觉故障。最终结论要由新资源、构建产物和多入口设备记录共同支撑。
