茶器艺科智造HarmonyOS应用实战-55-Canvas每50ms重算整条轮廓，参数没变也在耗CPU：把几何缓存和动画相位分开

切片预览要有轻微呼吸感，动画真正变化的只是相位：椭圆半径叠加一个正弦偏移，路径角度随 phase 转动。茶器艺科智造当前每 50ms 调用一次 drawFrame()，却在每帧重新生成杯体轮廓、扫描最大半径，并反复插值固定高度的半径。参数静止时，这些几何结果没有变化。把模型几何、屏幕投影和动画相位拆成三层，就能在保持画面的同时减少重复计算，并为性能验证建立清晰计数。

1. 实际问题：20fps名义节奏驱动了整套几何流程

SlicePreviewCanvas.ets 使用 setInterval，间隔 50ms；每次把 phase 增加 0.03 后调用 drawFrame()。50ms 对应名义 20 帧每秒，但系统调度、页面负载和后台策略都会影响实际频率，本文没有把它当成设备实测帧率。

private phase: number = 0
private timerId: number = -1

private startLoop(): void {
  this.stopLoop()
  this.timerId = setInterval((): void => {
    this.phase += 0.03
    this.drawFrame()
  }, 50) as number
}

private stopLoop(): void {
  if (this.timerId >= 0) {
    clearInterval(this.timerId)
    this.timerId = -1
  }
}

参数 Watch、onDidBuild、Canvas ready/appear 和区域变化也会触发绘制；onDisAppear 会停止定时器。当前生命周期有基本启停，但每次绘制内部没有几何缓存。

2. 源码定位：drawFrame每次都生成pts并扫描rMax

drawFrame() 先读取画布尺寸与杯体高度，然后调用 buildLatheProfilePoints(this.cupLathe)，再调用 maxLatheWallRadiusMm(pts)。随后轮廓线取 57 个采样点，切片取 28 个采样点；打开路径视图时，14 条线各自又查询 12% 和 88% 高度。

const layersDraw = 28
const hMm = this.cupLathe.heightMm
const pts = buildLatheProfilePoints(this.cupLathe)
const rMaxMm = maxLatheWallRadiusMm(pts)

const profSteps = 56
for (let i = 0; i <= profSteps; i++) {
  const yMm = (i / profSteps) * hMm
  const rMm = interpOuterRadiusAtYMm(
    yMm,
    pts,
    hMm,
    this.cupLathe.diameterMm
  )
}

for (let k = 0; k < layersDraw; k++) {
  const yMm = (k / (layersDraw - 1)) * hMm
  const rMm = interpOuterRadiusAtYMm(
    yMm,
    pts,
    hMm,
    this.cupLathe.diameterMm
  )
}

静态计数为：不开路径时每帧 57+28=85 次插值；开路径时再加 14×2=28 次，共 113 次。每次插值会遍历轮廓点查找区间。计数说明重复工作存在，却不能直接换算成 CPU 百分比或耗电量。

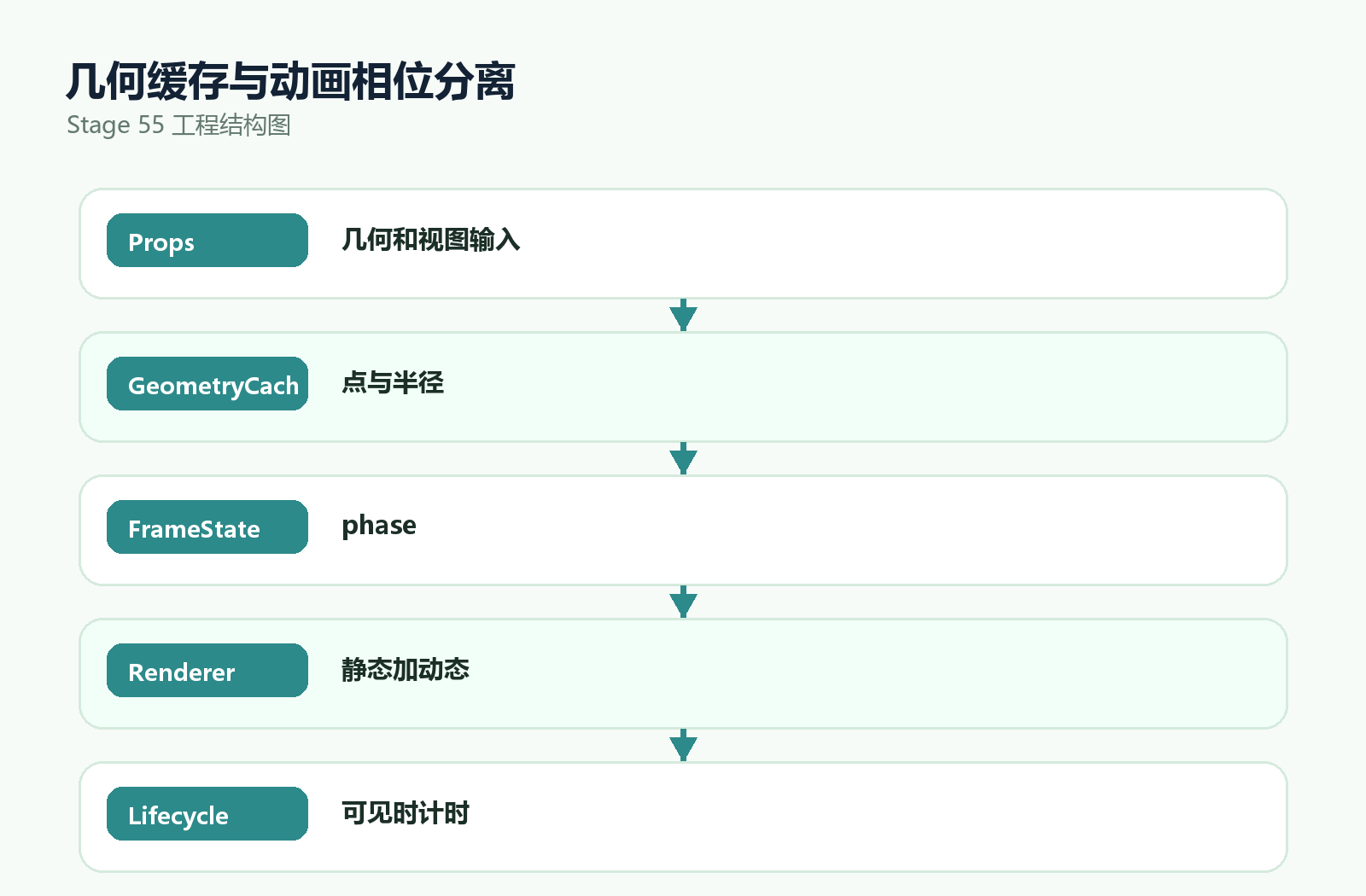

3. 先划依赖边界：什么变化才需要重建几何

buildLatheProfilePoints() 实际读取 heightMm、diameterMm、mouthMm、bottomMm、waistPct、presetKey，并对结果应用 waveLevel。这七个字段决定模型轮廓。currentLayer 和 totalLayers 只决定哪条椭圆高亮；showPaths 只决定是否画路径；phase 只决定脉动和路径角度。

模型几何键
  heightMm, diameterMm, mouthMm, bottomMm,
  waistPct, waveLevel, presetKey
  -> pts, rMaxMm, 57个轮廓半径, 28个切片半径,
     路径12%与88%半径

屏幕投影键
  canvas width, canvas height, 模型几何revision
  -> cx, baseY, stackH, maxRpx, heightStretch,
     可选的屏幕坐标数组

逐帧状态
  phase, currentLayer / totalLayers, showPaths
  -> 正弦偏移、高亮判断、路径旋转、实际绘制

这张依赖图决定失效策略。把 currentLayer 放进几何键会造成滑动时无谓重建；漏掉 presetKey 或 waveLevel 则会复用错误轮廓。缓存优化首先是正确性设计，其次才是性能技巧。

4. 建议数据结构：用值签名，不依赖对象引用

cupLathe 是可观察对象，同一个对象实例内的字段会变化，因此不能用对象引用作为缓存键。建议创建不可变的值签名，并保存模型 revision。对数值应先做有限性与业务规范化，再生成稳定 key；不要随意舍入，否则两个真实不同参数可能碰撞。

interface SliceGeometryKey {
  heightMm: number
  diameterMm: number
  mouthMm: number
  bottomMm: number
  waistPct: number
  waveLevel: number
  presetKey: string
}

function geometryKeyOf(
  cup: ChaqiCupLatheParams
): string {
  const values: Array<number | string> = [
    cup.heightMm,
    cup.diameterMm,
    cup.mouthMm,
    cup.bottomMm,
    cup.waistPct,
    cup.waveLevel,
    cup.presetKey
  ]
  return values.join('|')
}

若页面允许 NaN 或 Infinity 进入参数，应在状态入口规范化，而不是让 join 把非法值稳定缓存。若参数是连续滑条，几何会在用户拖动时频繁失效，这是正确行为；防抖重建可以改善拖动性能，但会让预览滞后，需要产品决定。

5. 一次重建，缓存所有固定采样

模型 key 变化时才生成 pts、最大半径和三组采样。路径当前在 14 次循环中反复查询同样的 12%/88% 高度，缓存两个值就够。数组由缓存所有者独占，绘制阶段不修改。

interface SliceGeometryCache {
  key: string
  revision: number
  points: LatheProfPt[]
  maxRadiusMm: number
  profileRadiiMm: number[]
  layerRadiiMm: number[]
  pathInnerRadiusMm: number
  pathOuterRadiusMm: number
}

private rebuildGeometryIfNeeded(): void {
  const key = geometryKeyOf(this.cupLathe)
  if (this.geometryCache !== undefined &&
      this.geometryCache.key === key) {
    return
  }

  const pts = buildLatheProfilePoints(this.cupLathe)
  const hMm = this.cupLathe.heightMm
  const diameterMm = this.cupLathe.diameterMm
  const radiusAt = (u: number): number =>
    interpOuterRadiusAtYMm(
      u * hMm,
      pts,
      hMm,
      diameterMm
    )

  this.geometryRevision += 1
  this.geometryCache = {
    key,
    revision: this.geometryRevision,
    points: pts,
    maxRadiusMm: maxLatheWallRadiusMm(pts),
    profileRadiiMm: sample01(56, radiusAt),
    layerRadiiMm: sample01(27, radiusAt),
    pathInnerRadiusMm: radiusAt(0.12),
    pathOuterRadiusMm: radiusAt(0.88)
  }
}

示例中的 sample01(lastIndex, fn) 应返回从 0 到 lastIndex 共 lastIndex+1 个值，所以 56 对应 57 点、27 对应 28 点。明确参数语义可以避免 off-by-one。若库函数返回的 pts 后续会被改写，应在缓存构造时复制或冻结。

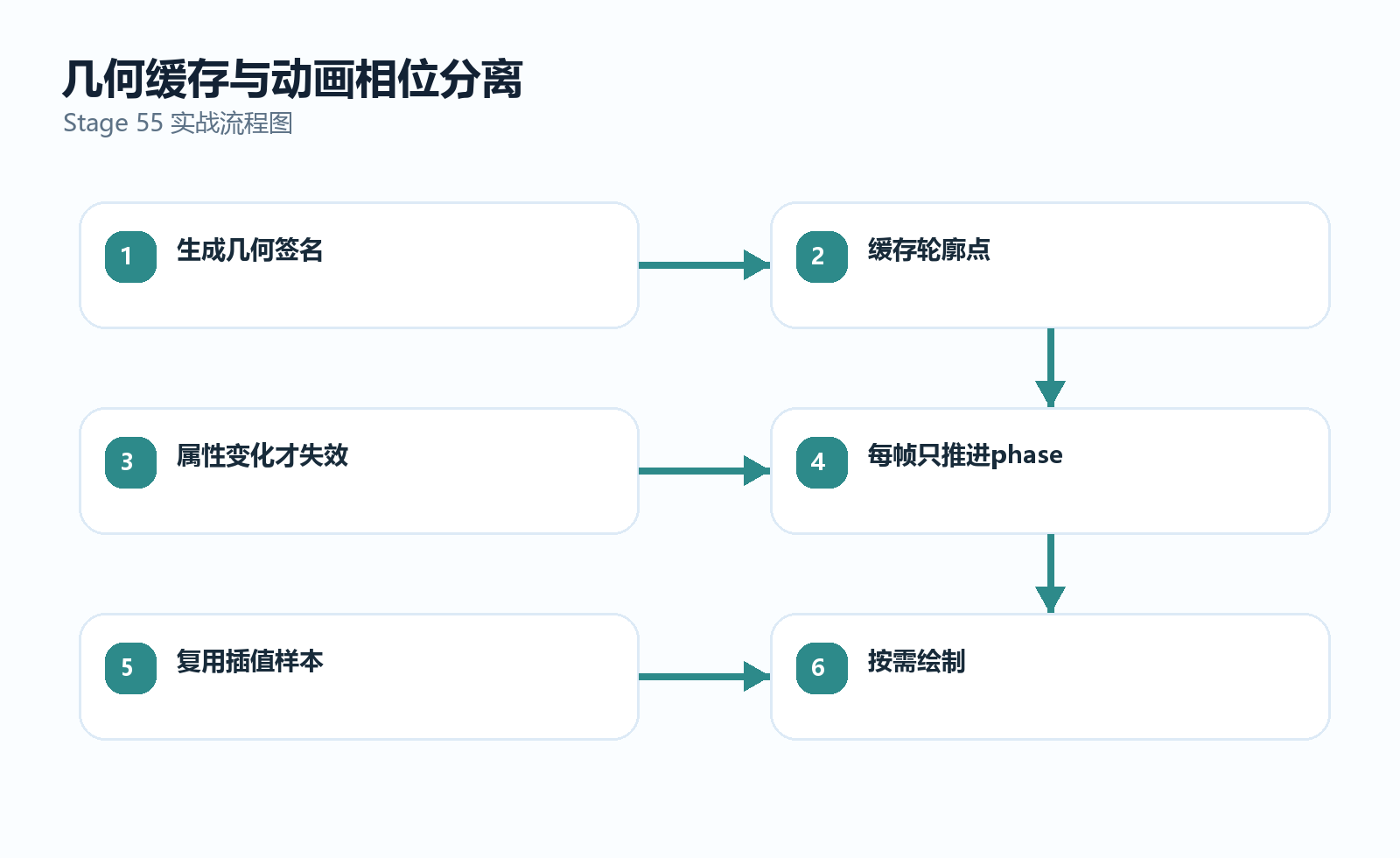

6. 绘制阶段只读缓存，让phase负责动画

drawFrame() 先确保缓存有效，再从数组取半径。轮廓和切片的 u 仍由索引计算；phase 只出现在视觉偏移。这样参数不变的连续帧不会调用轮廓生成和插值函数。

private drawFrame(): void {
  if (this.wPx <= 0 || this.hPx <= 0) {
    return
  }
  this.rebuildGeometryIfNeeded()
  const cache = this.geometryCache
  if (cache === undefined) {
    return
  }

  this.clearCanvas()
  const projection = this.projectionOf(
    cache.revision,
    this.wPx,
    this.hPx
  )

  this.drawProfile(
    cache.profileRadiiMm,
    cache.maxRadiusMm,
    projection
  )
  this.drawLayers(
    cache.layerRadiiMm,
    cache.maxRadiusMm,
    projection,
    this.phase,
    this.currentLayer,
    this.totalLayers
  )
  if (this.showPaths) {
    this.drawPaths(
      cache.pathInnerRadiusMm,
      cache.pathOuterRadiusMm,
      cache.maxRadiusMm,
      projection,
      this.phase
    )
  }
}

是否缓存屏幕坐标要看测量结果。模型插值通常比乘加投影更值得先缓存；如果 Canvas 尺寸不变，进一步缓存 profile 的 px/py 和切片基础 rx/y 也合理。不要一开始保存每个可能的 phase 结果，那会增加内存并失去动画连续性。

7. 失效入口：参数、尺寸、绘制状态各走各的路

onPropsChange() 当前覆盖 totalLayers、currentLayer、showPaths 等 prop，同时 cupLathe 由 ObjectLink 变化触发构建/绘制。建议统一调用 drawFrame()，由值 key 判断几何是否失效；尺寸变化只清投影缓存；phase 变化两者都不清。

private onPropsChange(): void {
  // total/current/showPaths 变化通常只需重绘
  this.drawFrame()
}

private onCanvasAreaChange(
  widthPx: number,
  heightPx: number
): void {
  if (widthPx === this.wPx &&
      heightPx === this.hPx) {
    return
  }
  this.wPx = widthPx
  this.hPx = heightPx
  this.projectionCache = undefined
  this.drawFrame()
}

private onAnimationFrame(): void {
  this.phase = (this.phase + 0.03) %
    (Math.PI * 2)
  this.drawFrame()
}

phase 取模避免数值长期增大，但改变后的瞬间应保持视觉连续。onDidBuild() 可能在频繁状态更新中被多次调用，应确认是否确有必要；即便保留，缓存也能避免几何重建。startLoop 仍应保证只有一个定时器，onDisAppear 继续 stop。

若动画不可见，应暂停定时器；如果系统提供减少动态效果设置，还应允许关闭脉动并只在参数变化时绘制。本文重点是缓存，不把可见性协议的全部细节重复到这一篇。

8. 用计数和分段耗时验证，不只看“感觉更流畅”

建议为调试构建增加计数器：frameCount、geometryBuildCount、interpolationCount、projectionBuildCount，以及每段累计耗时。参数静止 10 秒时，目标是 frameCount 增长而 geometryBuildCount 保持 1；改变一个几何参数后只增加 1；改变 currentLayer 不增加几何次数。

interface SliceRenderStats {
  frameCount: number
  geometryBuildCount: number
  interpolationCount: number
  projectionBuildCount: number
  geometryTotalMs: number
  drawTotalMs: number
}

private rebuildGeometryIfNeeded(): void {
  if (this.cacheKeyMatches()) {
    return
  }
  const startedAt = Date.now()
  this.buildGeometryCache()
  this.stats.geometryBuildCount += 1
  this.stats.geometryTotalMs +=
    Date.now() - startedAt
}

Date.now() 精度可能不足以测单帧微小片段，可用目标平台支持的高精度计时接口；示例只表达分段方法。日志要按窗口汇总，例如每 10 秒一条，不能每帧打印而污染被测性能。

9. 验证矩阵、故障排查与证据边界

操作	frameCount	geometryBuildCount	projectionBuildCount	画面预期
初次显示	增长	1	1	完整轮廓
静止10秒	持续增长	保持1	保持1	脉动继续
修改高度	增长	+1	+1或按实现	轮廓更新
修改presetKey	增长	+1	+1	杯型切换
修改waveLevel	增长	+1	+1	肌理变化
切换currentLayer	增长	不变	不变	高亮移动
切换showPaths	增长	不变	不变	路径显隐
改变Canvas尺寸	增长	不变	+1	比例正确
页面离开	停止	不变	不变	无后台绘制
再次进入且参数未变	恢复	可复用或按生命周期重建一次	按尺寸	无旧尺寸残留

现象	优先核对	可能原因	处理方向
静止时仍重建几何	key 与 build 计数	Watch 直接清了缓存	由值签名决定失效
改预设后轮廓不变	key 字段	漏掉 presetKey	覆盖函数实际读取字段
改波纹后复用旧结果	key 字段	漏掉 waveLevel	加入模型签名
调层数时几何次数暴涨	依赖分类	totalLayers 被放进模型 key	仅重绘高亮
缩放后画面偏移	投影 revision	尺寸变化未清投影	单独失效屏幕层
优化后路径半径错误	12%/88%采样	sample01 索引语义混乱	为采样数量写断言
CPU未明显下降	分段耗时和其他动画	瓶颈在 Canvas 绘制或星空	用轨迹继续定位
页面离开仍计数	timerId	生命周期未停止	核对 onDisAppear 与可见性

本文静态核对了当前 50ms interval、phase 增量、drawFrame() 每帧调用 buildLatheProfilePoints 和 maxLatheWallRadiusMm、固定 57/28 次采样、路径开启时额外 28 次相同高度插值，以及 Canvas 生命周期入口。这些是 live 源码事实。

值签名、模型/投影缓存、采样数组、统计字段和验证矩阵都是本文建议，未改动参考工程。本文没有运行构建、自动化基准、真机 Canvas 或系统性能工具，因此没有 CPU 降幅、帧时或电量结论。静态调用次数说明有可消除的重复计算；方案是否带来有意义的收益、缓存是否增加内存压力以及画面是否逐像素一致，仍需用同参数截图、计数器和目标设备轨迹验证。
