互动卡片实战：摸鱼鸭的"破框动效"是怎么做出来的

把一张只能看、不能摸的桌面卡片，变成会顶破屏幕边框、撒花庆祝的小鸭子。
本文记录我在 HarmonyOS「摸鱼鸭」项目里接入 Live Form（互动卡片）的全过程，从怎么让卡片"活"起来，到踩过的坑和对应的解法。读完你不仅能照着做，还能少走很多弯路。

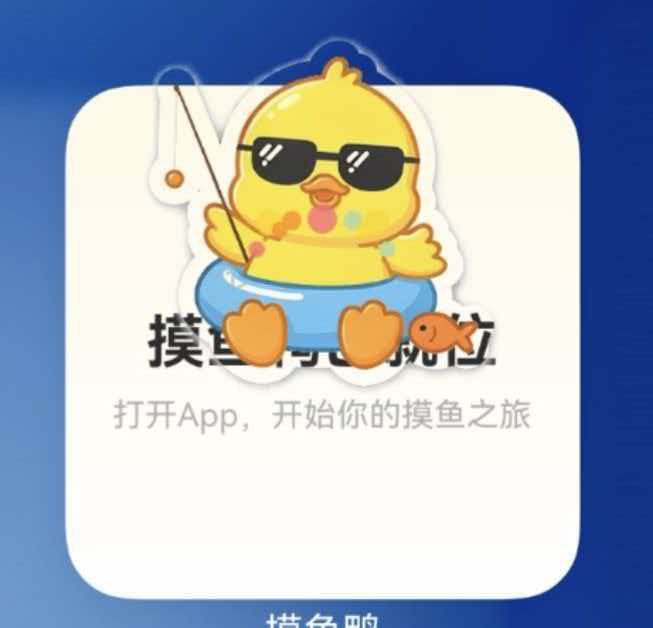

在这里插入图片描述

一、先讲个痛点：你的卡片是不是也"死"的？

最初我的「摸鱼鸭」桌面卡片长这样：一张 2×2 的小卡，上面写着"周末倒计时 2 天"，配一只呆萌的鸭子。

能用，但很无聊。

它不会动；
你戳它，它没反应；
它永远缩在那个方方正正的圆角矩形里，像被框住的囚徒。

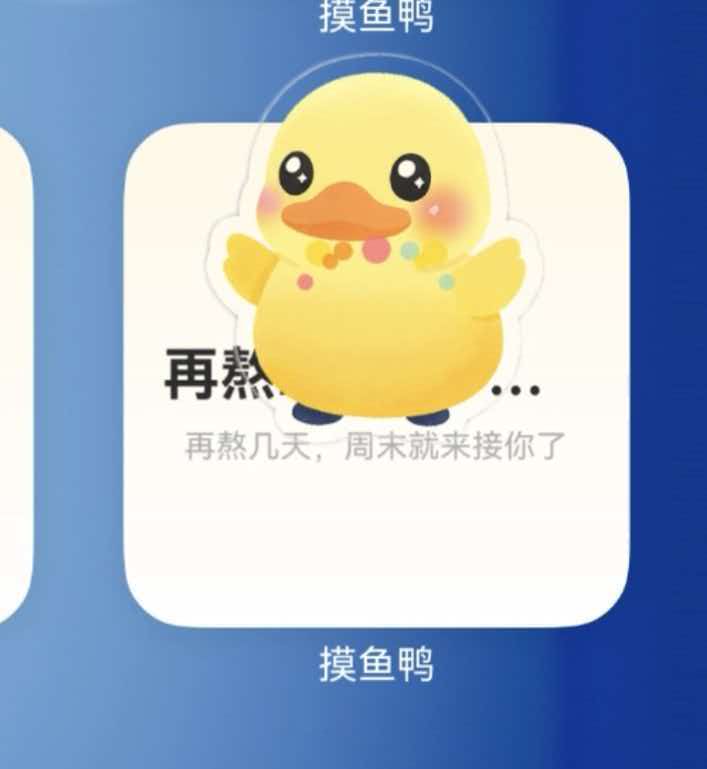

我想做的效果是：用户一点卡片上的鸭子，鸭子"嘭"地从卡片里钻出来，顶破边框冲到屏幕上方，还撒一把彩花，1 秒多之后又缩回去。 华为把这种效果叫做"破框动效"，技术载体就是 Live Form（互动卡片）。

这篇文章要解决的，就是"怎么让这张卡片活过来"。

二、什么是互动卡片（Live Form）？

普通的桌面卡片（FormExtensionAbility）是"静态渲染"——系统把你的 UI 截图成一张图贴在桌面上，你之后只能通过 updateForm 换内容，没法做动画、也没法真正响应手势。

互动卡片（Live Form） 不一样：它能在用户触发时，临时加载一个真正的 ArkUI 页面，这段时间里卡片可以播放动画、响应点击。触发方式有两种：

手势触发（shake）：系统在 module.json5 里声明 sceneAnimationParams，由桌面（如摇一摇、长按等系统手势）自动唤起。
卡片内主动触发（点击）：卡片里的 UI 通过 postCardAction 发一条消息给 FormExtensionAbility，由它去调用 requestOverflow 申请破框。

破框的本质，是系统在不放大卡片本身的前提下，临时在卡片周围多给你一圈"溢出区"（overflow area），让动画内容可以画到卡片边界之外——看起来就像内容"钻"出了卡片。

三、整体链路：一次点击是怎么变成破框动画的

用一句话串起来：

用户点鸭子 → 卡片发 MESSAGE → FormExtensionAbility.onFormEvent 收消息 → 调 requestOverflow 申请溢出区 → 系统创建 LiveFormExtensionAbility → 加载 DuckLiveCard 页面 → 鸭子顶出边框 + 撒花 → 主动 cancelOverflow 收起。

代码层面拆分三条角色：

角色	文件	职责
普通卡片 UI	`widgets/SmallCard2x2.ets`	展示文案 + 鸭子热区，点击发消息
卡片能力	`formextensions/WeekendFormExtension.ets`	收消息，申请破框
互动页面	`liveform/DuckLiveFormAbility.ets` + `liveform/pages/DuckLiveCard.ets`	破框后加载的动画 UI

四、手把手实现

1. 注册 LiveForm 能力

在 module.json5 的 extensionAbilities 里加一条，类型填 liveForm：

{
  "name": "DuckLiveFormAbility",
  "srcEntry": "./ets/liveform/DuckLiveFormAbility.ets",
  "type": "liveForm",
  "exported": false
}

2. 给普通卡片声明"手势触发"

在卡片的 form_profile.json（resources/base/profile/form_weekend.json）里，加上 sceneAnimationParams，把破框页面指过去：

"sceneAnimationParams": {
  "abilityName": "DuckLiveFormAbility",
  "triggerTypes": ["shake"]
}

⚠️ 这个配置是在卡片"被添加到桌面"那一刻就被系统读走了。改完之后，必须把卡片从桌面删掉重新添加，否则新配置不生效。

3. 在卡片里点鸭子发消息

鸭子是一个 @Builder，用 responseRegion 把热区放大到 66px（比实际图大一圈，桌面才好点），点击后 postCardAction 发一条 message：

@Builder
DuckHotspot(size: number) {
  Image(DuckImageUtil.getImageResource(this.duckState))
    .width(size).height(size)
    .responseRegion({ x: -14, y: -14, width: size + 28, height: size + 28 })
    .hitTestBehavior(HitTestMode.Block)   // 阻断冒泡，避免同时跳转 App
    .onClick(() => this.requestLiveForm())
}

private requestLiveForm(): void {
  postCardAction(this, {
    action: 'message',
    params: { message: 'requestOverflow', widthRatio: 1.45, heightRatio: 1.45, duration: 2200 }
  })
}

4. FormExtension 收消息并申请破框

onFormEvent(formId: string, message: string): Promise<void> {
  const params = LiveFormOverflowUtil.parseMessage(message)
  if (params['message'] === 'requestOverflow') {
    return this.activateLiveForm(formId, params)   // 申请破框
  }
  return this.computeAndUpdate(formId)              // 其他消息走普通刷新
}

private async activateLiveForm(formId: string, params: Record<string, Object>): Promise<void> {
  const ok = await LiveFormOverflowUtil.requestOverflow(
    formId,
    LiveFormOverflowUtil.readNumber(params, 'widthRatio', 1.45),
    LiveFormOverflowUtil.readNumber(params, 'heightRatio', 1.45),
    LiveFormOverflowUtil.readNumber(params, 'duration', 2200)
  )
  this.saveLiveFormData()        // 数据落盘，不 await，避免拖慢响应
  if (!ok) await this.computeAndUpdate(formId)   // 不支持时降级为刷新
}

注意一个性能细节：先申请破框（用户立刻看到反应），再把数据落盘，而且不 await 落盘。否则点下去要等几百毫秒才有动静，用户会以为没点上。

5. 互动页面：鸭子顶出 + 撒花

DuckLiveFormAbility.onLiveFormCreate 里同步 loadContent，把卡片信息塞进 payload，系统随后加载 DuckLiveCard：

onLiveFormCreate(liveFormInfo: LiveFormInfo, session: UIExtensionContentSession): void {
  const payload = getDuckLiveFormPayload()
  payload.rectWidth  = liveFormInfo.rect.width
  payload.rectHeight = liveFormInfo.rect.height
  // ... 写 formId / cardType / 文案 / 圆角 ...
  session.loadContent('liveform/pages/DuckLiveCard', new LocalStorage())
}

页面里鸭子居中后上移露出上边界，撒花用 ForEach + Circle().fill() 做：

Stack({ alignContent: Alignment.Center }) {
  Column() { /* 原卡片文案底板，居中 */ }
    .width(this.rectWidth).height(this.rectHeight)
    .borderRadius(this.radius)
    .linearGradient({ angle: 180, colors: [...] })

  Image(this.duckImage())
    .scale({ x: this.duckScale, y: this.duckScale })
    .offset({ y: this.duckOffsetY() })   // 向上偏移，顶部钻出

  ForEach(this.confettiList, (item) =>
    Circle({ width: item.size, height: item.size }).fill(item.color)
      .offset({ x: item.dx * this.confettiProgress, y: item.dy * this.confettiProgress - this.rectHeight * 0.15 }))
}

动画跑完（约 1.3s）主动 cancelOverflow，把系统的"破框请求锁"提前释放掉，下次点击才能更快响应：

this.dismissTimer = setTimeout(() => {
  formProvider.cancelOverflow(this.formId).catch(() => {})
}, 1600)

五、踩坑实录（重点来了）

下面这些都是我用真机 + hdc shell hilog | grep MoyuyaLiveForm 一条条日志磨出来的。

坑 1：破框申请直接报错 `code=16501000`

现象：点卡片没反应，日志里 requestOverflow failed code=16501000，系统侧还提示 overflow duration is out of range:3500。

原因：formProvider.requestOverflow 有硬上限。我一开始设的 duration=4000、ratio=1.8 全部超限。

解决：把参数全部 clamp 到安全区间，并预留余量：

private static readonly MAX_RATIO: number = 1.5       // 比例上限
private static readonly MAX_DURATION: number = 3500  // 时长上限

时长：申请 2200ms，永远 ≤ 3500ms；
比例：申请 1.45 倍（≤ 1.5）。

坑 2：2×4 大卡片反而破框失败

现象：2×2 卡片能破框，换成 2×4（高 300px）就报 area out of range, scaleRatio:1.5, overflowWidthHalf:37.5。

原因：系统限制的不是"比例"，而是单边绝对溢出量。2×2（150px）按 1.45 倍算单边溢出约 33px，刚好过线；但 2×4 高 300px，1.45 倍算出来单边要溢出 67px，被系统策略直接拒绝。

解决：先按比例算，再按"单边绝对溢出上限"钳一次。实测单边最多约 37.5px，我留余量取 36：

private static readonly MAX_OVERFLOW_HALF: number = 36

const areaWidth  = Math.min(rect.width  * w, rect.width  + 2 * MAX_OVERFLOW_HALF)
const areaHeight = Math.min(rect.height * h, rect.height + 2 * MAX_OVERFLOW_HALF)

这样无论 2×2、2×4 还是 4×4，都不会超限。

坑 3：点完卡片"消失"约 3 秒又出现

现象：点击触发破框后，整张卡变成一片白（背景白色 16777215），大约 3 秒后才恢复。

排查：日志显示 loadContent success，但 DuckLiveCard 的 aboutToAppear 根本没打印——页面没真正渲染出来，露出了默认白色底。

两个根因，都修了：

(a) loadContent 必须在 onLiveFormCreate 中同步调用。 我最初把它包在 async 逻辑后面，导致系统认为页面没准备好，直接上白底。改成同步立即调用即可（所有数据准备走同步 payload 写入，不 await 外部 IO）。

(b) rect 坐标语义陷阱。 我一度想用 rect.left / rect.top 做绝对定位，结果不同系统版本下，这两个值有时是"相对偏移"、有时是"屏幕绝对坐标"，用错就把内容推出可见区，看着就像"卡片消失"。

正确思路：溢出区一定是以卡片为中心放大的，所以"溢出区中心 == 卡片中心"。于是不依赖 rect.left/top 的坐标系，直接用 Stack 居中布局 + 向上偏移即可：

private duckOffsetY(): number {
  const halfCard = this.rectHeight / 2
  const halfDuck = this.duckSize() / 2
  const reveal = Math.min(this.rectHeight * 0.17, 26)  // 露出量钳到 26，不超每边 36px 额度
  return -(halfCard + reveal - halfDuck)
}

坑 4：互动页面拿不到最新文案

现象：破框后鸭子旁边的文案是空的，或者显示的是上一次的旧数据。

原因：互动卡片（LiveFormExtensionAbility）和 FormExtensionAbility 不在同一个进程。普通卡片的 Preferences 共享在互动进程里读不到。

解决：跨进程数据走文件。FormExtension 在申请破框前（不阻塞地）把最新文案写入 LiveFormDataStore（文件存储），互动页面在 aboutToAppear 里读取；读不到就用默认值兜底（cardType === 'fish' ? '摸鱼中，勿扰' : '冲鸭，周末在前方'）。页面同时用 @Entry({ useSharedStorage: true }) 提升存储兼容性。

坑 5：摇一摇没反应

现象：声明了 triggerTypes: ["shake"]，但摇手机不触发。

原因：手势触发不是走 onFormEvent，而是系统回调 onUpdateForm 并带上 shake 相关参数。我一开始只在 onFormEvent 里接消息，自然接不到。

解决：在 onUpdateForm 里也识别 shake：

onUpdateForm(formId: string, wantParams?: Record<string, Object>): Promise<void> {
  if (wantParams !== undefined && LiveFormOverflowUtil.isShakeTrigger(wantParams)) {
    return this.activateLiveForm(formId, {})
  }
  return this.computeAndUpdate(formId)
}

isShakeTrigger 做宽松匹配——遍历参数值，只要包含 shake 就认为是摇一摇触发，兼容不同系统版本的参数命名。

坑 6：消息解析在老版本下崩

现象：某些系统版本下 postCardAction 传来的 message 不是合法 JSON，直接 JSON.parse 会抛异常。

解决：parseMessage 加兜底——解析失败就把原串当作 message 字段返回，保证后续 params['message'] === 'requestOverflow' 的判断仍能走通。

六、给排查者的小抄

看互动链路卡在哪一步：过滤日志 hdc shell hilog | grep MoyuyaLiveForm，从 onFormEvent → requestOverflow → onLiveFormCreate → DuckLiveCard aboutToAppear 一路追。
看系统为什么拒绝破框：看 com.ohos.sceneboard / FORM 相关日志，会直接打印 out of range、area out of range 这类原因。
改了 sceneAnimationParams 或动画 UI 后，删卡重加再测。

七、收尾

从"一张死气沉沉的静态卡"到"会破框、会撒花的互动卡"，核心就三件事：

声明能力：module.json5 注册 liveForm + form_profile.json 配 sceneAnimationParams；
打通触发链：卡片 postCardAction → FormExtension 调 requestOverflow → 系统加载互动页面；
守住系统边界：时长 ≤ 3500ms、比例 ≤ 1.5、单边溢出 ≤ 36px，且 loadContent 必须同步。
