一、模型能加载，不代表这批 Splat 值得送进 GPU

SplatGate 起初只是一个内部模型预览器。重建服务导出 atrium_bad_v12.ply，应用读取文件后创建 3DGS 节点，右侧预览很快出现了场景。问题也紧跟着出现：相机转到玻璃顶附近时，画面突然拉出一条贯穿屏幕的亮带，随后帧率从 55 fps 掉到 11 fps。日志里没有文件读取失败，也没有 GPU 创建错误，模型甚至能继续旋转。

我先怀疑 Shader，再怀疑球谐系数范围，最后在第 884211 个顶点找到 scale_2 = NaN。它前面的 71% 数据完全正常，所以“头部可读、长度匹配、节点能创建”这三条判断都没有拦住问题。更危险的是，旧实现边读边上传：发现坏点时，前 8 个 GPU 分块已经创建，只能依赖复杂的逆向释放把半个场景拆掉。

本轮 Demo 固定任务号 PLY-2118，页面 PlyAuditPage，时间 21:18。坏包 atrium_bad_v12.ply 声明 binary_little_endian 1.0、1,248,320 个 vertex、每点 248 字节、SH degree 3。状态从 READING_HEADER 进入 VALIDATING_LAYOUT 和 SCANNING_VERTICES，在 71% 转为 QUARANTINED，错误为 PLY_NON_FINITE_SCALE，GPU buffer 数保持 0。修复后的 atrium_scan_v12.ply 走到 UPLOADING → READY，12 个分块全部提交。

二、这次不再从渲染异常倒推文件格式

二进制 PLY 最容易制造一种错觉：文件大小大致对得上，就认为结构没问题。实际上，header 同时定义了端序、元素数量和属性顺序。只要服务端多插入一个 float，客户端仍按旧 stride 读取，后面所有字段都会错位；如果把 little-endian 当成 big-endian，部分接近 0 的数值看上去甚至还“像真的”。

因此这次把入库拆成三个相互独立的阶段。第一阶段只读到 end_header，不创建模型对象；第二阶段用 header 构造严格 layout，确认 62 个 float 属性、248 字节 stride 和 1,248,320 个顶点；第三阶段顺序扫描全部记录，产出统计报告。报告通过前，GpuSplatUploader 根本拿不到文件句柄。

项目结构也按责任拆开：

SplatGate/
├── entry/src/main/ets/pages/PlyAuditPage.ets
├── entry/src/main/ets/ply/PlyHeaderReader.ets
├── entry/src/main/ets/ply/PlyLayout.ets
├── entry/src/main/ets/ply/SplatValidator.ets
├── entry/src/main/ets/ply/AuditReport.ets
└── entry/src/main/ets/render/GpuSplatUploader.ets

页面只消费 AuditSnapshot，不会直接持有 ArrayBuffer 或 GPU 资源。这样用户切走页面、任务被取消、同一文件重复检测时，资源所有权仍留在服务层，不会出现页面和上传器各释放一次的情况。

三、header 必须生成 layout，不能只读 vertex 数

第一段代码解决的是“字段顺序漂移仍被当成旧格式”。读取器限制 header 最长 64 KB，遇到 end_header 立即停止；它只接受 binary_little_endian 1.0，并把 vertex 的 property 顺序完整保留下来。当前渲染器尚未支持 big-endian，与其隐式猜测，不如明确返回 PLY_ENDIAN_UNSUPPORTED。

// PlyHeaderReader.ets
export interface PlyHeader {
  format: string
  vertexCount: number
  properties: string[]
  headerBytes: number
}

export function parseHeader(bytes: Uint8Array): PlyHeader {
  const end = findAscii(bytes, 'end_header\n', 64 * 1024)
  if (end < 0) throw new Error('PLY_HEADER_INCOMPLETE')
  const lines = decodeAscii(bytes.subarray(0, end)).split('\n')
  const format = valueAfter(lines, 'format ')
  if (format !== 'binary_little_endian 1.0') {
    throw new Error('PLY_ENDIAN_UNSUPPORTED')
  }
  const vertexCount = Number(valueAfter(lines, 'element vertex '))
  const properties = collectVertexProperties(lines)
  if (vertexCount !== 1248320 || properties.length !== 62) {
    throw new Error('PLY_LAYOUT_MISMATCH')
  }
  return { format, vertexCount, properties, headerBytes: end }
}

这里把“当前 Demo 的契约”写得很硬：顶点数和属性数必须匹配 manifest。真实产品可以允许多个受支持版本，但每个版本仍要有独立 schema，不应只判断 properties.length >= 62。否则新增属性插在中间时，旧偏移会悄悄读错。

headerBytes 记录的是 payload 起点，后续会用 headerBytes + vertexCount × stride 与文件真实长度比较。少 1 字节也算 PLY_PAYLOAD_TRUNCATED，多出的尾部内容也不会被忽略。这样截断包在扫描前就能失败，不必等到 DataView 抛越界异常。

四、逐点验证不只查 NaN，还要判断组合是否合法

第二段代码解决单个字段合法、组合却无法构成稳定 Splat 的情况。位置、opacity、scale、旋转四元数和 48 个 SH 系数都必须是有限数；scale 的对数值限制在 [-12, 8]；四元数模长必须落在 [0.5, 1.5]，随后才归一化。这个范围不是数学真理，而是当前重建链的工程门槛。

// SplatValidator.ets（偏移由 PlyLayout 生成）
validate(view: DataView, base: number, index: number): SplatIssue | null {
  const f32 = (offset: number): number => view.getFloat32(base + offset, true)
  const position = [f32(this.x), f32(this.y), f32(this.z)]
  const scale = [f32(this.s0), f32(this.s1), f32(this.s2)]
  const rotation = [f32(this.r0), f32(this.r1), f32(this.r2), f32(this.r3)]
  const opacity = f32(this.opacity)
  const sh = this.shOffsets.map(offset => f32(offset))

  if (![...position, ...scale, ...rotation, opacity, ...sh].every(Number.isFinite)) {
    return { index, code: 'PLY_NON_FINITE_SCALE' }
  }
  if (scale.some(value => value < -12 || value > 8)) {
    return { index, code: 'PLY_SCALE_OUT_OF_RANGE' }
  }
  const qNorm = Math.hypot(...rotation)
  if (qNorm < 0.5 || qNorm > 1.5 || sh.length !== 48) {
    return { index, code: 'PLY_SPLAT_SHAPE_INVALID' }
  }
  return null
}

实际坏包在 index 884211 返回 PLY_NON_FINITE_SCALE。代码没有继续扫描并收集几万个错误，而是在保存首个错误、当前进度和字段偏移后立刻停止。对这个场景，首错足以证明文件不可上传；继续运行只会浪费电量和时间。

扫描使用 16 MB 窗口映射，跨窗口的最后一条记录会复制到 248 字节的拼接缓冲区，因此峰值内存最终是 72.4 MB，而不是把 309.6 MB payload 全部读入内存。窗口和 DataView 每轮结束后立即失去引用；页面退出时取消 generation 21，旧扫描回调只能写收口日志，不能覆盖 generation 22 的重试结果。

五、上传门禁要放在资源创建之前

旧实现的问题并非少写一个 if，而是验证器和上传器共享同一条流。第三段代码把 AuditReport.accepted 变成唯一入口；上传按 12 个 chunk 执行，每个 chunk 创建成功后登记租约，任何异常都按相反顺序释放。

// GpuSplatUploader.ets
async upload(task: AuditTask, report: AuditReport): Promise<void> {
  if (!report.accepted || report.invalidVertices !== 0) {
    throw new Error('GPU_UPLOAD_BLOCKED')
  }
  const generation = task.generation
  const leases: BufferLease[] = []
  try {
    for (let chunk = 0; chunk < 12; chunk++) {
      this.assertCurrent(generation)
      const bytes = await this.source.readValidatedChunk(report, chunk)
      leases.push(await this.device.createSplatBuffer(bytes))
      task.uploadedChunks = chunk + 1
      this.emit(task, 'UPLOADING')
    }
    task.state = 'READY'
    this.activeModel.replace(leases)
  } catch (error) {
    leases.reverse().forEach(lease => lease.dispose())
    throw error
  }
}

关键点是 activeModel.replace 只在 12/12 完成后发生。旧模型在此之前仍可显示，用户不会看到半个新场景。若第 9 个分块创建失败，前 8 个租约全部释放，旧模型保持不变；重复点击“重新检测”也不会让两个上传器同时工作。

六、日志里的 71% 比一张花屏截图更有用

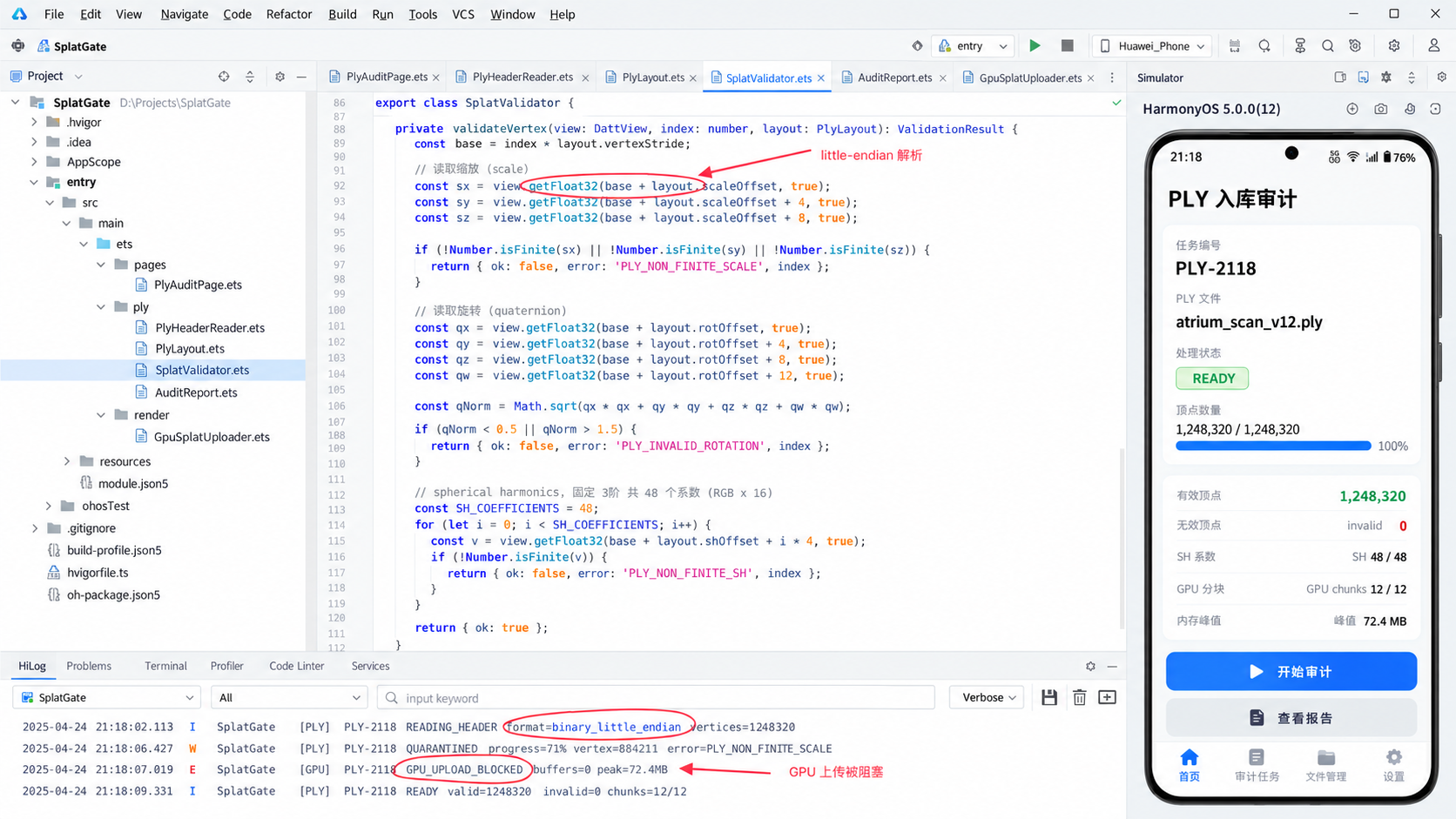

本次调试把 header 契约、扫描窗口、错误顶点和 GPU 门禁写在同一 taskId 下。坏包的关键日志是：

21:18:03.108  SplatGate  PLY-2118  READING_HEADER format=binary_little_endian vertices=1248320
21:18:03.442  SplatGate  PLY-2118  VALIDATING_LAYOUT stride=248 sh=48 payload=309.6MB
21:18:05.917  SplatGate  PLY-2118  QUARANTINED progress=71% vertex=884211 error=PLY_NON_FINITE_SCALE
21:18:05.928  SplatGate  PLY-2118  GPU_UPLOAD_BLOCKED buffers=0 peak=72.4MB

修复包使用 generation 22，扫描结果 valid=1248320 invalid=0，随后 12/12 分块在 1.84 秒内上传，状态 READY。日志不打印完整 SH 数组，也不打印用户沙箱绝对路径；只保留能复现 schema 与错误位置的字段。

UI 刷新也做了节流。扫描每完成约 8192 个顶点才发布一次快照，页面显示进度不会每条记录重组。进入后台时任务立即取消，关闭映射窗口；这个 Demo 不承诺后台持续导入，因此不会申请额外后台能力。

七、最终结果是“没有坏数据进入 GPU”

手机结果页同时保留两次检测。历史卡中的任务 PLY-2117 是坏包首次入库记录；为确认门禁可复现，我在当前任务 PLY-2118 的 generation 21 再跑同一文件，因此 IDE 日志归在 PLY-2118。generation 21 的 atrium_bad_v12.ply 在 71% 被隔离，错误顶点 884211，GPU buffers 为 0；generation 22 的 atrium_scan_v12.ply 完成 1,248,320/1,248,320 顶点扫描，SH 48/48、非法数 0、12/12 分块上传，最终 READY。

页面上的“协方差可构造 100%”来自 scale 范围与四元数归一化结果，不是渲染后肉眼判断。按钮只有“重新检测”和“加载场景”；处于 QUARANTINED 时加载按钮禁用，避免开发测试为了看一眼效果绕过门禁。

这次性能也可解释：309.6 MB payload 扫描耗时 2.49 秒，GPU 上传 1.84 秒，峰值内存 72.4 MB。数据只是本机验收值，不代表所有设备；真正有用的是这些数字与 taskId、文件 schema、分块数处于同一份报告中，后续回归才能比较。

八、边界：格式门禁不是模型质量评分

SplatGate 能证明文件符合当前二进制契约、关键字段有限、Splat 形状可构造，却不能证明重建内容好看。浮点值都合法的模型仍可能覆盖不足、重影严重或颜色偏移，这些属于采集质量与渲染验收，不应塞进 PLY 解析器。

另一个边界是版本演进。下一版如果增加 SH degree 4，不能把 48 改成更大的常量后继续复用旧 schema；应该新建 layoutId，升级 manifest，并让旧客户端明确报“不支持的布局”。同样，未来若支持 big-endian，应单独实现端序路径和测试样本，而不是在现有读取器里悄悄翻转一个布尔值。

回头看，这次修掉的不是一条亮带，而是“能读就能传、能传就能渲染”的错误链路。让 header 生成契约、让扫描报告决定资格、让 GPU 上传保持原子替换，坏模型才真正被挡在渲染资源之外。
