Demo：BurstStability / BurstReviewPage / FlickerAuditPage
说明：全文使用可人工复算的连拍模拟样本，不包含真实超分推理结果。IDE与手机图片均为演示示意，不是已经完成的 DevEco 编译或真机测量。

把一张照片变清晰，和让一组连拍照片看上去稳定，是两种不同的产品任务。单张增强图可以有更锐利的树枝、更清楚的边缘，但如果同一棵树在五张连续图片里忽明忽暗，用户左右切换时仍会感到突兀。这个问题容易被隐藏在“每一张图都处理成功”的状态列表下面。

这次把问题限定得很窄：不讨论超分网络结构，不假定 HarmonyOS 自动提供跨帧稳定性接口，只使用 Image Kit 可以承担的解码与像素数据准备，另外实现一层应用自己的时序差分门禁。判断的对象是同一内容区域的相邻帧，而不是全图平均锐度。模型输出先进入候选区，检查不通过就停在人工确认，不直接替换原始相册文件。

一、五张都成功，为什么整组仍可能不可用

示例应用叫 BurstStability，主界面为 BurstReviewPage，诊断页面为 FlickerAuditPage。固定任务 SRBURST-1010-11，素材组 burst_042 含五张预置参考增强图，缩略预览约定为 640×480 像素，测量使用相同位置的 64×64 灰度采样窗。样本是开发阶段构造的数值向量，与某款真实设备拍摄的照片无关。

五个采样窗的灰度均值依次为 80、84、88、101、105。相邻差分是 4、4、13、4，共四组。如果仅按平均差值衡量，五张图可能被判定“差不多”；但第三组跳到了 13，明显高于本项目预设的阈值 8。因此，门禁结果应为 REVIEW_HOLD，稳定组数 3/4、异常组数 1/4、最大差分 13，而不是“5/5处理成功”。

这些数字不是图像质量行业标准，更不是 HarmonyOS 的系统默认阈值。它们的价值在于可复算：只要输入仍是 80、84、88、101、105，任何人都能检查四个差值和状态决策是否正确。真正接入增强算法后，业务可以改用结构更稳健的亮度、纹理及运动补偿指标，但不能把当前样本里的 8 包装成普适标准。

有个很重要的分界线：单帧锐度指标问的是“这一张有没有更清楚”，时序门禁问的是“这些张切换时有没有突然变化”。同一张较清晰的照片也可能成为序列中最突兀的一张。因此把时序检测纳入最终提交之前，而不是强行并入单张超分分数。

二、先锁输入合同：不是所有五张图都能直接相减

差分最容易写成逐像素做减法，最难的部分却发生在减法之前。如果五张照片不是同一视角，人物向前走了两步，树枝随风摆动，真实场景变化会被当成算法闪烁。这个 Demo 刻意让五个 64×64 窗口只代表同一个静态区域，避免把光流、单应性估计等另一个复杂问题混进来。

正式产品需要把对齐假设记录进元数据：sourceId 是哪个原始资源，groupId 属于哪组连拍，采样区域如何确定，原图是否经过方向归一化，输出是否经过一致的色彩处理。只有这些前提通过，差分数值才有解释价值。一次随意裁剪后计算出来的 13 可能是内容错位，不一定是增强模型波动。

本例坚持先冻结序列顺序，再开始采样。不能在异步解码完成的回调中按返回先后 append 到测量数组。五张图若解码耗时不同，数组顺序会变，所谓相邻帧就不再相邻。burst_042 的顺序固定为 F01、F02、F03、F04、F05；差分标签也固定为 F01→F02、F02→F03、F03→F04、F04→F05。

另一个工程取舍是把数值判断与图像资源解耦。FlickerSampler 可以在没有 PixelMap 的情况下用数字夹具跑单元测试；PreviewDecoder 则负责让候选图片能够被展示。这样，质量门禁失败时不会因为某张缩略图仍被界面持有而影响判断，也不会因为 UI 关闭就丢失诊断结论。

三、用可复算的采样器把单帧结果转成四段证据

这段 ArkTS 不调用任何假想的“系统超分质量评分接口”。它只做应用层的确定性计算，解决“输入五个测量值，为什么得出 REVIEW_HOLD”这一件事。实际像素读取可替换采样输入，但不改变规则本身。

export interface FlickerVerdict {
  pairDeltas: number[];
  stablePairs: number;
  flaggedPairs: number;
  maxDelta: number;
  state: 'REVIEW_HOLD' | 'REVIEW_READY';
}

export function judgeBurst(values: number[], threshold: number): FlickerVerdict {
  if (values.length < 2 || threshold < 0 || !Number.isFinite(threshold)) {
    throw new Error('INVALID_SAMPLE_CONTRACT');
  }
  if (values.some(value => !Number.isFinite(value) || value < 0 || value > 255)) {
    throw new Error('INVALID_LUMA');
  }
  const pairDeltas: number[] = [];
  for (let i = 1; i < values.length; i++) {
    pairDeltas.push(Math.abs(values[i] - values[i - 1]));
  }
  const flaggedPairs = pairDeltas.filter(value => value > threshold).length;
  return {
    pairDeltas,
    stablePairs: pairDeltas.length - flaggedPairs,
    flaggedPairs,
    maxDelta: Math.max(...pairDeltas),
    state: flaggedPairs > 0 ? 'REVIEW_HOLD' : 'REVIEW_READY'
  };
}

const verdict = judgeBurst([80, 84, 88, 101, 105], 8);
// [4, 4, 13, 4], stablePairs=3, flaggedPairs=1, maxDelta=13

这里的 > 刻意不是 >=：差分恰好等于阈值8时，本样本协议规定仍然接受。这个边界必须写进测试而不是靠 UI 的红色提示推断。输入为空、阈值是 NaN 或灰度值越界时，函数抛出明确错误；调用层不能把错误默认转换为 REVIEW_READY，否则“无法检测”就被误报成“检测通过”。

真实灰度图并不建议直接取全图平均，特别是有大面积天空或道路的场景。更稳妥的路径是在同一静态区域内采样多个小块，分别统计后取稳健聚合值；还要给光照变化和运动残差建立单独的拒绝原因。当前 judgeBurst 只是一个清晰可验证的基础规则，不把复杂问题伪装为已经解决。

算法侧可能希望把阈值放宽，以减少误报；编辑产品则更怕明显闪烁进入用户最终作品。两种目标没有统一答案。我会把阈值、采样区域和证据放在同一个任务对象中，避免运营配置悄悄修改结果，但用户看到的历史报告还写旧参数。

四、ImageSource 负责预览解码，不替测量器背书

Image Kit 官方介绍了 ImageSource 解码与 PixelMap 图像变换能力；它可以把存档图片变成用于显示和处理的位图。这里使用官方可核对的 image.createImageSource、createPixelMap 与 release 这一层，不臆造名为 superResolution.analyzeBurst() 的 SDK。

下面代码解决的是五张预置图片进入预览时的资源交接问题。文件路径必须来自应用沙箱内已合法获得的资源；网络 URI 或媒体库授权资产不可以原样冒充沙箱路径。调用者拿到 PixelMap 后拥有释放责任。

import { image } from '@kit.ImageKit';

export async function loadPreview(path: string): Promise<image.PixelMap> {
  const source: image.ImageSource = image.createImageSource(path);
  try {
    const pixelMap: image.PixelMap = await source.createPixelMap({
      desiredSize: { width: 640, height: 480 }
    });
    const info = await pixelMap.getImageInfo();
    if (info.size.width <= 0 || info.size.height <= 0) {
      await pixelMap.release();
      throw new Error('EMPTY_PREVIEW');
    }
    return pixelMap;
  } finally {
    await source.release();
  }
}

// 页面持有 returned PixelMap；页面离开或替换图片时 await pixelMap.release()

需要说清两个对象的不同生命周期：ImageSource 的职责是解码，PixelMap 的职责是承载解码后的像素。创建成功后释放 ImageSource，并不意味着显示层可以忘记释放 PixelMap。反过来，PixelMap 已经被页面释放，诊断数值仍应存活，因为结果与 UI 对象无关。

示例把 desiredSize 固定为 640×480，只为了统一预览上限。不同原始宽高比的资源可能需要按比例缩放或裁剪，不能为了得到这个大小就直接扭曲实际内容。真正用于对齐比较的像素采样必须保持一致坐标及格式，并把色彩空间、HDR/SDR 路径和像素格式当成另一组前置约束。

如果用户连续切换图片，不应在每次回调中无条件发布旧 PixelMap。可为每次预览请求分配 previewSeq，在提交 UI 前核对是否仍属于当前选中帧。旧解码得到的 PixelMap 也必须释放，不能仅丢弃 JS 引用。错误情况下 finally 回收 ImageSource，成功交付后由页面执行成对释放，才算资源闭环。

五、把一条明显异常转成可解释的界面状态

本地演示固定一组状态：COLLECTED → ALIGNED → MEASURING → REVIEW_HOLD。五个参考输出已经准备完成，4组差分计算也完成，但由于 F03→F04 的值是13，整个任务没有获得自动采用许可。这不是“算法调用失败”，而是应用拒绝在证据不足时提交候选图。

本例 UI 里有两处容易混淆的数量。“参考图5张”指候选文件数，“稳定组3/4”指四个相邻比较中有三组小于等于阈值。这两个分母不能随便换。尤其不能把 3/4 错写成 3/5，更不能把稳定组显示成百分之百处理进度。因为完成计算与满足质量要求是两件事。

诊断页还应能够定位是哪一对出问题：F03→F04、差值13、阈值8、建议人工复核。只显示一个红色 REVIEW_HOLD 却不显示成因，审核人员会以为这是设备兼容问题或模型接口错误。只显示差值又不说明采样区域同一性，指标容易被脱离上下文转述。

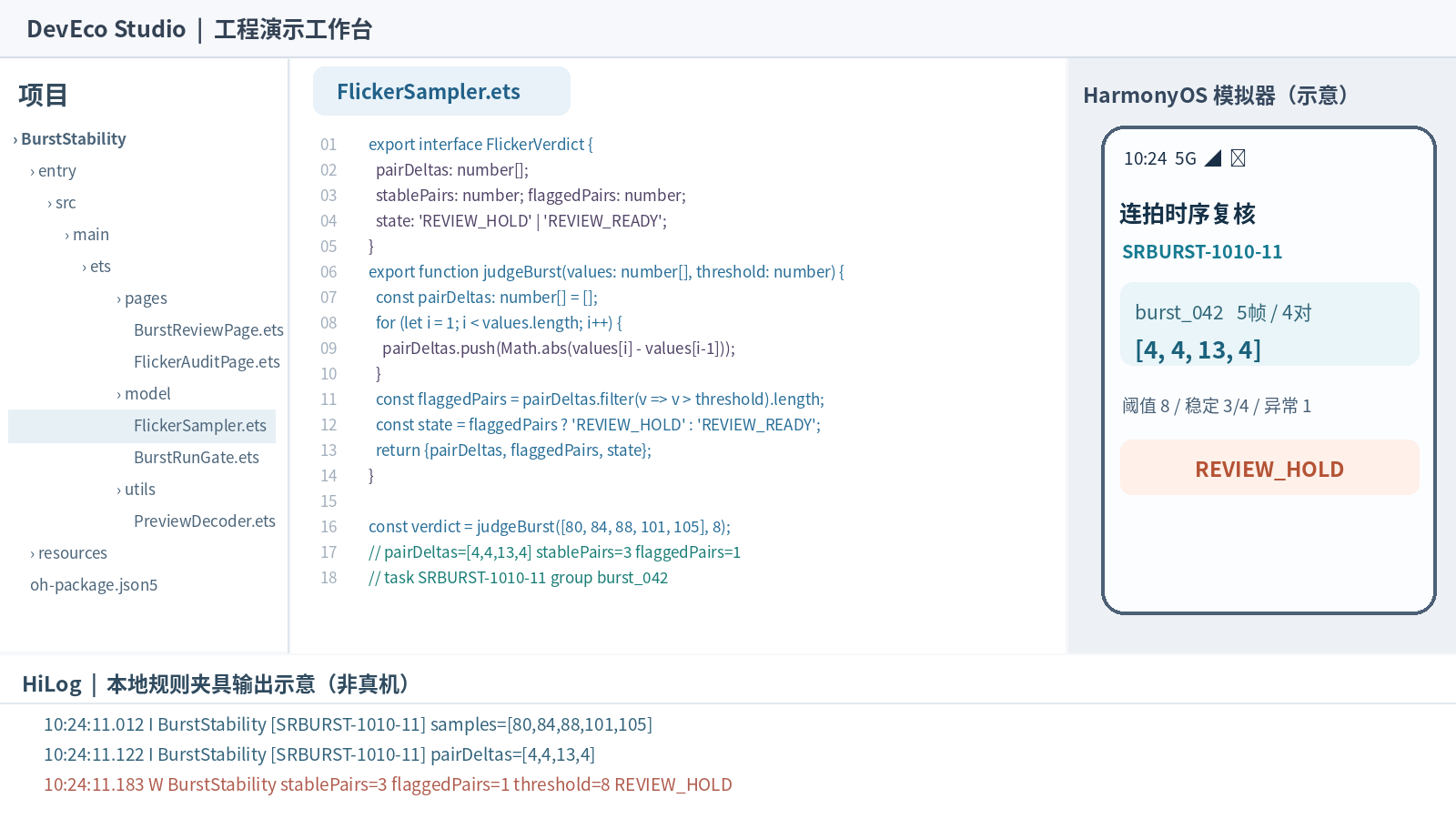

图2为根据本文数据契约生成的 DevEco 风格演示示意，不代表 IDE 实际运行或超分模型实测。

在实际开发中，日志至少要包含 taskId、groupId、framePair、delta、threshold、state，以及输入版本或 hash 引用。日志用于追溯状态，不宜把整幅用户图片、原始绝对路径或识别到的个人信息直接写入 HiLog。模型诊断如果涉及用户内容，生产日志的暴露面尤其要收紧。

六、操作取消与页面离开，不能改变质量结论

假设用户在测量期间关闭页面，解码和计算可能已经排进队列。我们希望停止 UI 更新和不必要的工作，但并不等于 Image Kit 自动帮忙撤销所有已发起的解码。应用自己的运行票据更可靠：新的测量任务递增 runEpoch，每个完成回调把票据带回来，只有当前代次可以提交结果，过期结果保留最少审计或直接清理资源。

这一段模型代码只讨论提交约束与取消语义，不承诺底层图像处理可被强制中断。它也允许同一组图片重新执行，但不会让两次结果交错覆盖。

export class BurstRunGate {
  private activeEpoch: number = 0;
  private canceled: boolean = false;
  staleIgnored: number = 0;

  begin(): number {
    this.activeEpoch += 1;
    this.canceled = false;
    return this.activeEpoch;
  }
  cancel(): void {
    this.canceled = true;
  }
  canCommit(epoch: number): boolean {
    const allowed = !this.canceled && epoch === this.activeEpoch;
    if (!allowed) this.staleIgnored += 1;
    return allowed;
  }
}

cancel() 不把已取得的测量证据改写成通过，也不对历史数据做静默删除。对于真正持久化的审核记录，旧任务可保存 CANCELLED 的终态与最少错误码，但不能把它复制给新任务。staleIgnored 只统计被应用层拒绝提交的过期回调，不能冒称系统自动取消成功次数。

当新任务启动后，旧的 PixelMap 释放动作仍有机会晚于新 UI 渲染。若资源句柄没有绑定持有者，错误地在旧回调里清理“当前预览图”，就可能释放新图。最好把每个解码对象和所属 frameId、epoch 一起记录在资源台账里，完成时清理自己的对象，而不是按某个全局变量盲目释放。

还有一种异常比超时更麻烦：采样窗对齐失败。比如 F04 的 ROI 超出图像边界，或者某张参考图不是 640×480 同一内容区域。此时不应计算一个被裁短的数组继续给结果，而应进入 INPUT_CONTRACT_FAIL，指出是几何校验问题，与 REVIEW_HOLD 的画质异常分开。只有可解释的状态才能支撑产品后续复测。

七、把演示数字变成可重复的验收顺序

我们在本地为 burst_042 设定五个均值：80、84、88、101、105；门限8。界面进入 REVIEW_HOLD，并展示差分4、4、13、4，稳定3组，异常1组。这里的每一项都可以由小型本地规则夹具推导，不依赖模型或 GPU 性能。诊断页还应显示当前无自动提交，原图没有被替换。

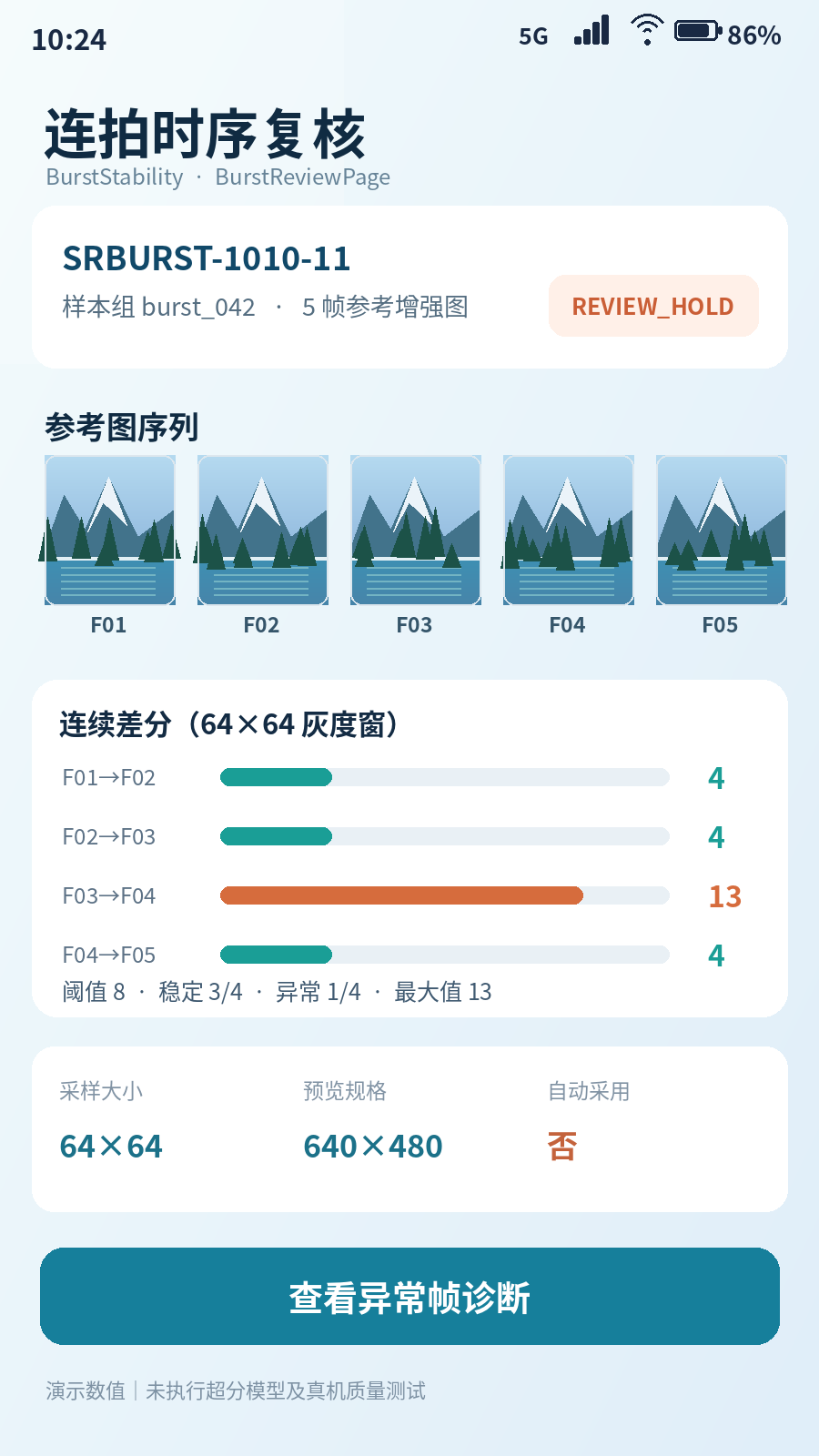

图3是演示主界面，不代表手机实际运行。五张参考图为示例素材，不能被描述为系统模型输出。

验收可以按三组反例推进：第一组全是稳定差分，期待 REVIEW_READY；第二组有一处超过门限，期待 REVIEW_HOLD；第三组输入缺帧或不是同一 ROI，期待 INPUT_CONTRACT_FAIL。另外增加“阈值边界恰为8”“任意一个值为NaN”“重复开启任务”“离开页面时旧解码回调迟到”五类测试。否则一段看似合理的平均差值代码，很容易在边界上把失败当作成功。

区分三种可见状态也能减轻产品误解：测量完成 只说明计算过程结束；需要复核 说明当前候选不应自动采用；不可测量 说明输入合同没有通过。它们在 UI 颜色上可以相似，但语义不应混为一谈。显示“已完成100%”并不构成审核通过的证据。

对批量处理而言，质量门禁最好放在写盘或资产替换之前。即便模型一次交付了五张高分辨率图片，也应先缓存为候选，待规则通过或人工接受再更新业务索引；放弃候选时回收其临时资源。这个边界跟某个设备是不是支持硬件 AI 加速没有直接关系，是应用的数据一致性责任。

八、诊断信息必须能解释一个13从哪里来

现在看 F03→F04 这条异常：采样值从88变为101，绝对差分13。按照本项目阈值8，它超过了5。诊断里同时保留两侧 frameId、采样窗口、阈值版本和模型版本占位字段，才能让后续工程师判断是素材不同步还是确实存在观感变化。这里并不推断 F04 比 F03 差；差值没有方向，表达的是突变幅度。

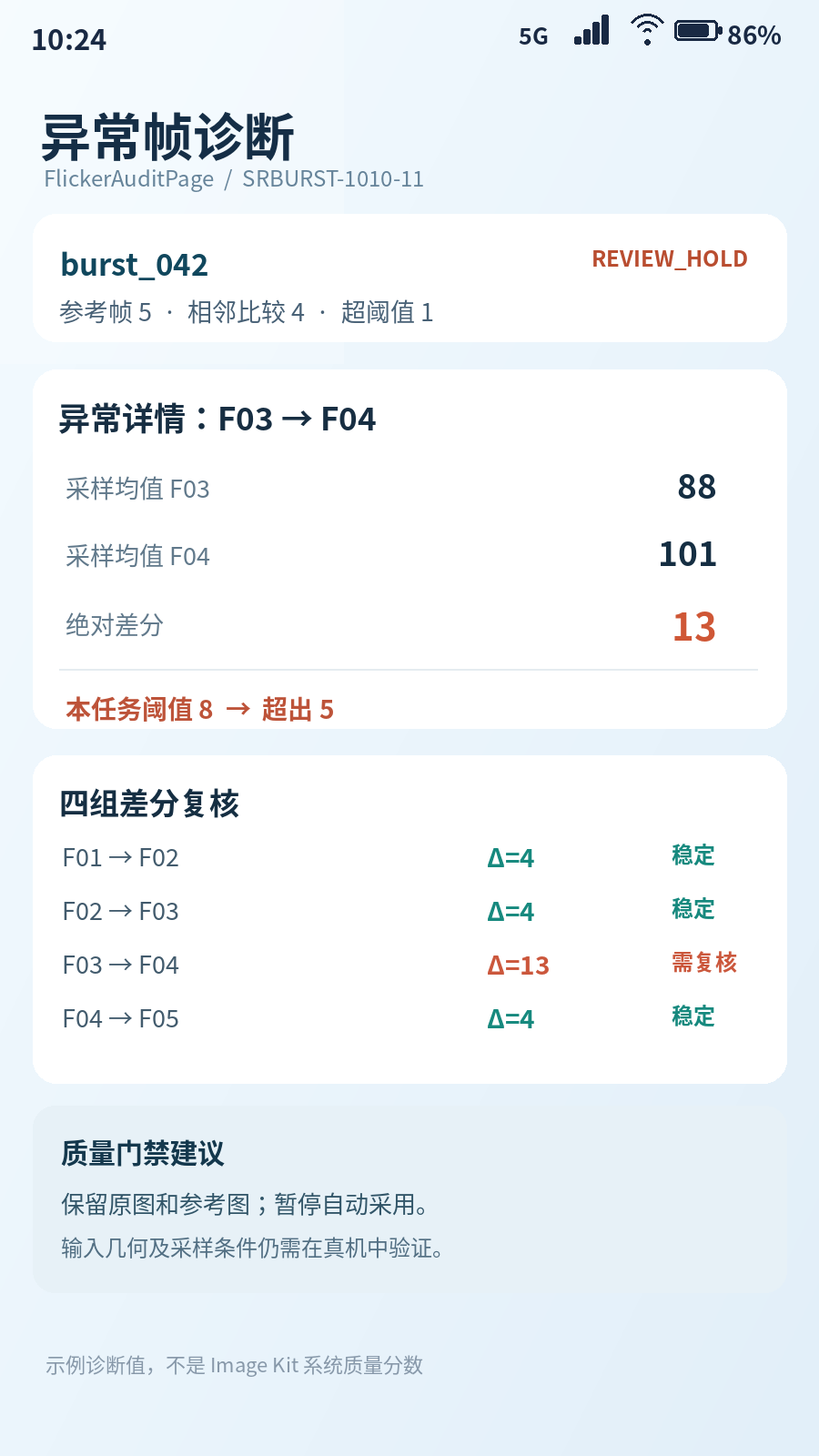

图4展示异常相邻帧与本地判断依据，属于人为构造的技术诊断示意。

如果准备升级算法，可以先比较在同一数据集上把阈值调成10或14会改变多少判定，而不是直接在线上修改配置。当前异常值13在阈值10下仍异常，在阈值14下会被接受。这个敏感度分析是工程判断的起点，却不能代替人工观感抽查。尤其图像有镜头运动、前景遮挡时，未经配准的亮度差不具备单独否决的资格。

真正进入连续录像或实时预览时，还要考虑帧率、采样延迟、内存峰值与线程调度。五张静态参考图的 64×64 小窗口，解决的是“差分合同可解释”，并未证明大型视频帧可在设备上实时完成。文章里没有任何真实耗时数字；即使 UI 示意出现进度和状态，也不应把它当成性能测试。

九、从机制到工程边界，哪些结论现在可以下

当前可以确认的，是一套应用侧算法合同：输入顺序不由异步解码返回顺序决定；相邻差分在同一 ROI 中计算；超过阈值时进入复核；取消和迟到回调不能把旧结果写进当前任务；资源按持有者释放。对于这个固定夹具，结果可以人工复算成 [4,4,13,4]、3/4 与 REVIEW_HOLD。

尚不能确认的，是某个真实超分模型在 HarmonyOS 7 设备上的处理速度、真实相册图片的色彩一致性、运动配准效果和最终图像画质。这些需要先准备版权与隐私合规的样本，再做 DevEco 工程编译、设备支持检查和真机走查。参考图的演示，不等于宣传任何未核实的系统级 AI 接口。

我更愿意把这套判断放在图像处理的最后一道业务门槛，而不是包装成某种“万能质量分”。它确实不复杂，却让异常从一个模糊的“看着跳一下”变成可以解释、复现、拒绝和补偿的状态。好的工程文章也该止步在证据能支撑的位置：哪些是官方 Image Kit 能力，哪些是应用自己编排的规则，哪些仍需实际设备去验证。

十、从五帧夹具走向真实素材时，应先做哪些小步验证

当开发组准备把这套差分门禁接进照片增强流水线时，我不建议直接将五帧均值换成生产图像的任意一块像素。更合理的次序是先固定同一台相机、同一静态场景和相同曝光设置，再让参考图像在相同尺寸、相同色彩空间里进入采样器。这里要特别检查自动曝光、自动白平衡以及镜头防抖带来的自然波动。自然波动应该有对照组，如果基线图未经增强也会产生差值13，就不能把责任径直归给超分算法。

还需要为不同内容设置不同的观察区域。文字边缘容易受锐化影响，树叶和草地容易受纹理合成影响，天空这样的低纹理区域又更容易暴露大面积亮度漂移。若把三种区域简单混成一个平均差值，局部严重问题可能被平坦背景稀释。演示里的单窗口算法便于说明协议，产品评估阶段则应该输出多区域明细，让质量人员看到每个拒绝结论来自哪里。

同一组五帧的结果也应有版本感：源文件的哈希、增强处理参数、采样区域、阈值和规则版本共同构成一份判断证据。如果模型替换了新版本，旧报告依然应引用老版本；如果阈值经过人工复核后调整，不能悄悄覆盖已经归档的结论。所谓“可复现”，不只是再次执行同一个函数，还包括输入和配置能被准确找回。

最后把错误恢复分成两条路。像素输入不合法、资源权限不足、图片无法解码时，应停在技术错误路径，不允许继续比较；所有输入都合法但数值超过门限时，进入人工复核路径，而非自动重试直至出现一次通过。后者等于靠重复尝试筛选幸运结果，会让质量门禁逐渐失去意义。只有明确区分这两类错误，界面上的状态、日志和处理建议才不会互相矛盾。

还有一个不能省略的环节是检查阈值调整带来的结果分布。单个夹具能够证明分支判断，却不能说明误报率。建议团队按室内、室外、文字、人物与运动程度分层采样，先为未增强参考组建立差分分布，再将候选增强结果放到同一套评估表里。观察的不只是平均差值，还包括异常集中在哪类场景、是否与曝光跳变同步、是否存在采样窗口越界。这样评估后，阈值才是能够讨论的产品参数。

在这个阶段还应单独记录资源上限，例如最多同时保留多少张预览 PixelMap、页面退出后的释放等待如何统计、临时增强文件何时过期清理。质量分析可能通过但资源策略失败，二者必须分别给出结论。只有质量、资源和输出路径都通过，候选图片才可以进入真正的提交阶段。

十一、官方资料与版本边界

华为开发者《Image Kit简介》（2026-09-09更新）：https://developer.huawei.com/consumer/cn/doc/doccenter-capabilities/image-overview
华为开发者《使用PixelMap完成图像变换》（2026-09-09更新）：https://developer.huawei.com/consumer/cn/doc/HarmonyOS-Guides/image-transformation
华为开发者《图像超分论坛方向》：https://developer.huawei.com/consumer/cn/forum/topic/0208219078052443133

本文只使用可核对的基础图像处理能力；judgeBurst、BurstRunGate、差分阈值以及所有演示数字均为项目自定义逻辑，不是华为平台内置时序超分质量接口，也不是官方性能结论。
