OpenHarmony HDF传感器驱动开发
Sensor设备作为外接设备重要组成模块，Sensor驱动模型为上层Sensor服务系统提供稳定的Sensor基础能力接口，包括Sensor列表查询、Sensor使能释放、订阅去订阅、参数设置等。

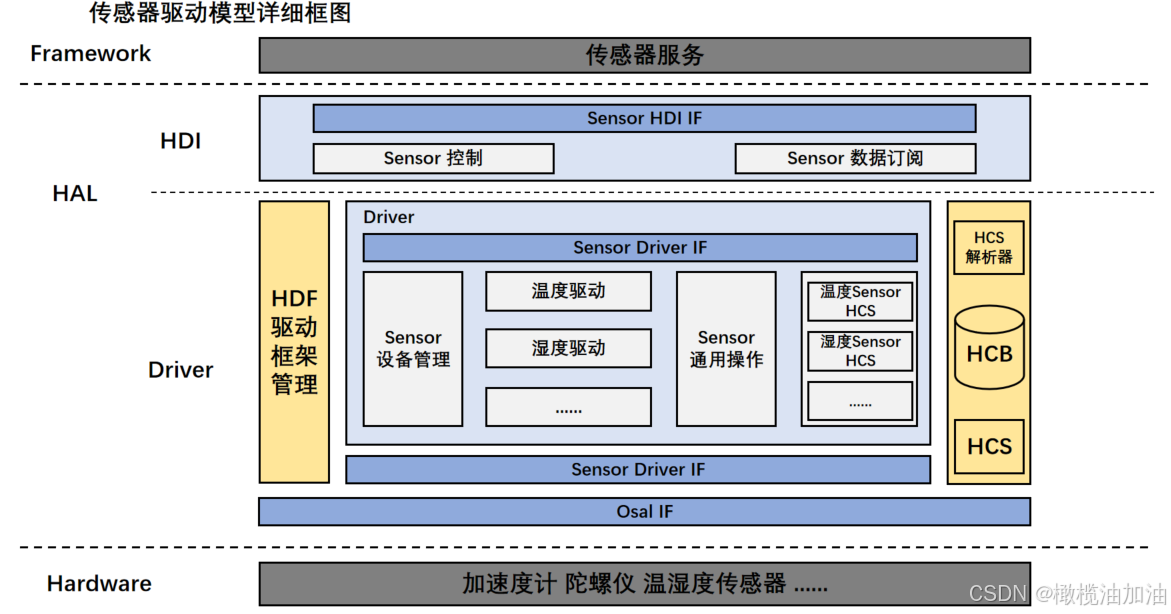

传感器驱动模型作为HDF框架中的Device Host，完成对传感器设备管理、驱动加载、注册、卸载、绑定等操作
sensor驱动模型分为：HDI和Driver。
- HDI子模块中抽象出了设备的基本操作：sensor列表查询、使能、释放、订阅、取消订阅、参数配置等。接口和类型定义在sensor_if.h和sensor_type.h中。
- Driver中包含了sensor设备管理、通用配置子模块和sensor器件驱动子模块：sensor设备管理完成sensor的注册、管理、数据交互能力，接口定义见sensor_device_if.h; 通用配置子模块完成寄存器配置操作接口抽象，驱动设备描述文件配置解析能力，接口定义参考sensor_config_parser.h、sensor_config_controller.h；sensor器件驱动子模块通过解析私有化配置信息文件配置，完成每种传感器驱动的抽象和器件差异化驱动实现。
2.3 传感器驱动模型工作流程

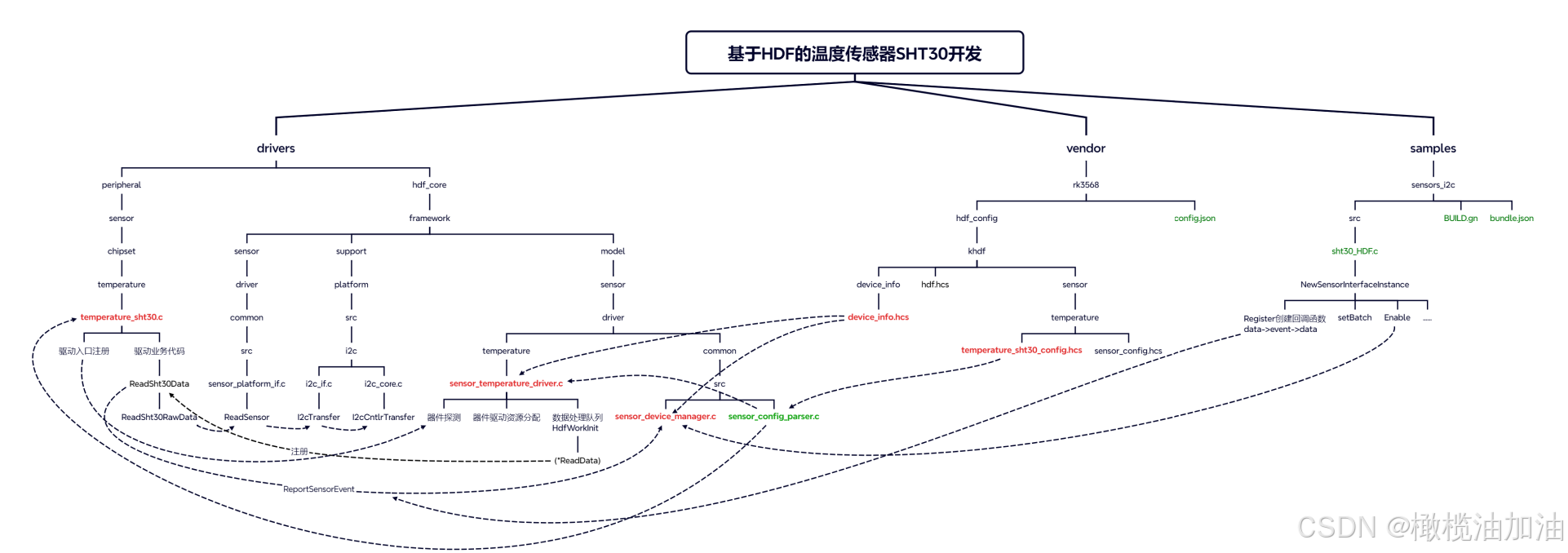

以温度传感器SHT30为例，介绍Sensor驱动模型的文件配置、驱动加载以及运行流程。
- 从device info HCS 的Sensor Host里读取传感器管理配置信息。
- HDF框架从HCB数据库解析配置管理信息，并关联到设备驱动。
- 加载并初始化设备管理驱动，sensor_device_manager.c。
- sensor管理驱动向HDI发布Sensor基础能力接口。
- 从device info HCS device_info hcs中读取温度驱动配置信息。
- 加载温度传感器抽象驱动，调用初始化接口，完成Sensor器件驱动资源分配和数据处理队列创建。
- 从temperaturesht30config.hcs里读取温度传感器器件差异化驱动配置和私有化配置信息。
- 温度传感器差异化驱动，调用通用配置解析接口，完成器件属性信息解析，器件寄存器解析。
- 温度传感器差异化驱动完成器件探测，并分配温度传感器配置资源，完成温度传感器差异化接口注册。
- 温度传感器器件探测成功之后，温度传感器差异化驱动通知温度传感器抽象驱动，注册温度传感器设备到Sensor设备管理中。
3 开发流程
基于HDF的传感器驱动开发流程总体分为两部分：
以oho_executable()模块为编译体系，通过可执行程序，实现用户态调用驱动程序的测试用例。下文将以光感传感器VEML7700模块为例，实现样例测试开发框架搭建。
以ALS抽象驱动实现，以VEML7700光感传感器为驱动差异化实现，实现步骤：
- HCS驱动配置
- 驱动编译脚本编写
- 驱动实现
3.1 用户样例测试开发流程
3.1.1 准备工作
- 代码下载
repo init -u ssh://gerrit.openvalley.net:29418/openvalley/zaiohos/manifest -g ohos:standard -b ZaiOHOS-4.1-Master --no-repo-verify
repo sync -c
repo forall -c 'git lfs pull'
./build/prebuilts_download.sh
- 编译
./build.sh --product-name rk3568 --target-cpu arm64 --device-type tablet --ccache --no-prebuilt-sdk --gn-args enable_notice_collection=false --disable-package-image --disable-post-build --gn-args skip_generate_module_list_file=true
3.1.2 建立测试框架
- 在代码根目录下构建一个samples子系统文件夹，后续所有测试用例都放在该文件夹中。在子系统目录下创建sensors_i2c部件文件夹，sensor_i2c文件目录下创建BUILD.gn、配置文件bundle.json以及src文件夹，在src文件夹下构建一个veml7700.c文件，实现调用veml7700光感传感器HDF框架HDI。
|—— samples // 子系统
|—— include // 部件共有配置
|—— gpio // gpio接口的传感器应用层程序归纳
|—— uart // uart接口的传感器应用层程序归纳
|—— sensor_i2c // i2c接口的传感器应用层程序归纳
|—— src // 存放源文件
|—— veml7700.c // veml7700传感器应用层程序
|—— BUILD.gn // GN文件
|—— bundle.json // 声明文件

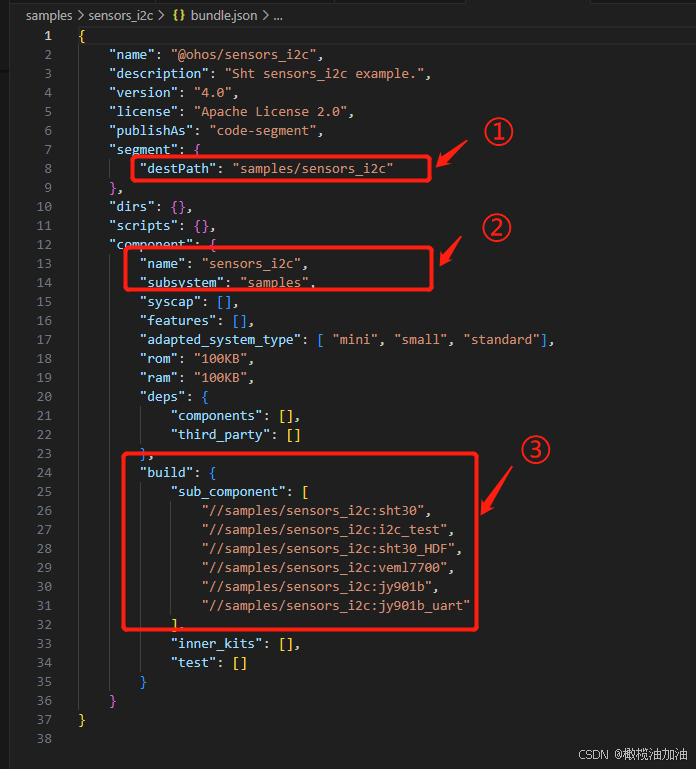

- 构建budle.json文件，文件包含两个部分，第一部分描述该部件所属子系统的信息，第二部分component则定义该部件构建相关配置。下图是构建budle.json文件的三个关键点，后续修改其他部件测试用例，只用修改这三点即可：①destPath，描述的是改json文件所在的目录；②name，描述的是上级目录名字；subsystem，描述的是子系统文件目录名称；③build，sub_component，描述的是需要编译的组件名称，用于找到BUILD.gn里面的组件。

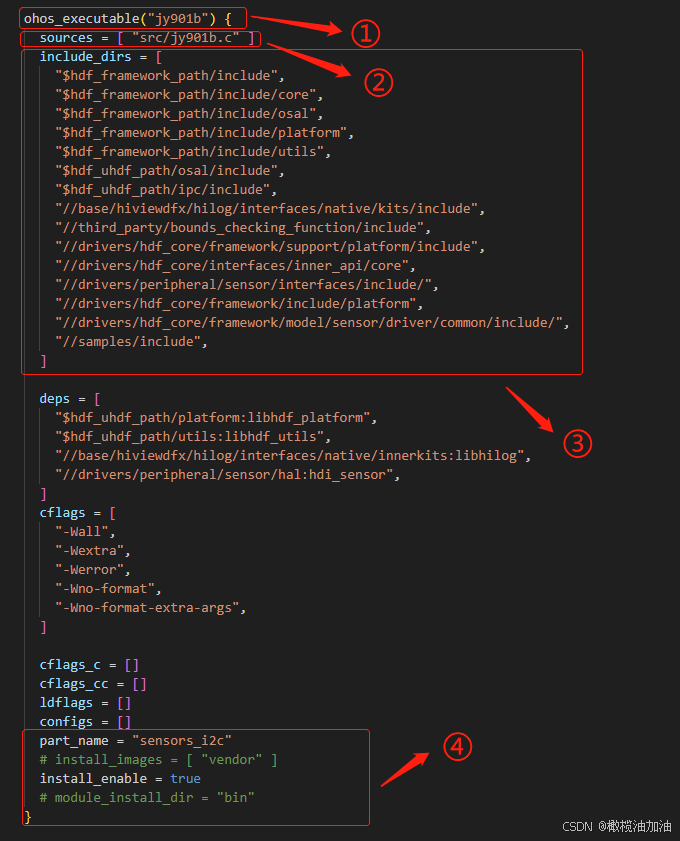

下图为BUILD.gn模板

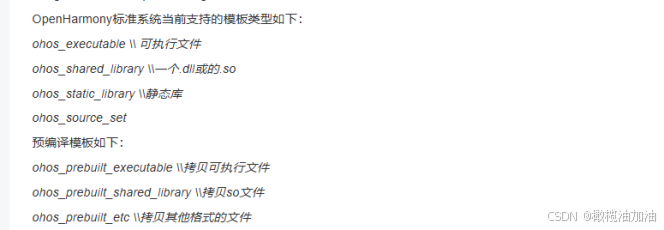

- 构建BUILD.gn文件，改文件是用于在 OpenHarmony 的构建系统中定义如何构建模块的脚本文件。它通常包含了模块的名称、源文件、头文件路径等信息，以及模块的编译方式和依赖关系。下图是构建build.json文件的四个要点，后续添加其他部件只需要修改这个四点即可：①ohos_executable添加可执行ohos模块，在终端输入hdc shell，输入led_gpio命令即可运行sources路径下的文件；②实现测试业务代码的路径；③头文件的路径；④所属部件名称。
- 将测试用例框架，加入编译中，修改产品配置文件，在
\\vendor\openvalley\rk3568\config.json中添加对应子系统和对应需要编译的部件，subsystem配置为json里subsystem名称，component配置为sensors_i2c部件名称。
{
"subsystem": "samples",
"components": [
{
"component": "gpio",
"features": []
},
{
"component": "sensors_i2c",
"features": []
},
{
"component": "uart",
"features": []
}
]
}
- 修改子系统配置文件，在
\\build\subsystem_config.json中添加新建的子系统的配置，本案例path配置samples文件夹所在路径， name与json里subsystem名称匹配即可。
"samples":{
"path": "samples",
"name": "samples"
3.1.3 业务代码
本测试业务代码主要实现调用Sensors HDF框架的HDI接口，实现读取jy901b 10轴传感器数据。
主要实现以下几个功能
- 创建传感器接口实例
//1.创建传感器接口实例
const struct SensorInterface *sensorDev = NewSensorInterfaceInstance();
if (sensorDev == NULL) {
return;
}
printf("NewSensorInterfaceInstance success\n");
- 订阅者注册传感器数据回调处理函数，串口打印从HDI接口拿到的数据。
//2.订阅者注册传感器数据回调处理函数
ret = sensorDev->Register(TRADITIONAL_SENSOR_TYPE, SensorDataCallback);
if (ret != 0) {
return;
}
printf("Register success\n");
//创建回调函数
static int32_t SensorDataCallback(const struct SensorEvents *event)
{
if (event == NULL || event->data == NULL || event->dataLen < sizeof(uint32_t)) {
printf("event == NULL\n");
return HDF_FAILURE; // Check for NULL event, NULL data, and ensure enough data size
}
printf("sensor id [%d], data : %d\n", event->sensorId, *(event->data));
printf("Sht30Callback\n\r");
return HDF_SUCCESS;
}
- 获取设备支持的Sensor列表。
ret = sensorDev->GetAllSensors(&sensorInfo, &count);
if (ret != 0) {
return;
}
printf("GetAllSensors count: %d\n", count);
for (int i = 0; i < count; i++)
{
printf("sensor [%d] : sensorName:%s, vendorName:%s, sensorTypeId:%d, sensorId:%d\n", i,
sensorInfo[i].sensorName, sensorInfo[i].vendorName, sensorInfo[i].sensorTypeId, sensorInfo[i].sensorId);
}
- 设置传感器采样率。
ret = sensorDev->SetBatch(sensorInfo[i].sensorId, sensorInterval, reportInterval);
if (ret != 0) {
printf("SetBatch failed\n ,ret: %d",ret);
continue;
}
printf("SetBatch success\n");
- 使能、去使能传感器。
// 5.使能传感器
ret = sensorDev->Enable(sensorInfo[i].sensorId);
if (ret != 0) {
continue;
}
printf("Enable success\n");
OsalSleep(10);
//6.去使能传感器
ret = sensorDev->Disable(sensorInfo[i].sensorId);
if (ret != 0) {
continue;
}
printf("Disable success\n");
- 取消传感器数据订阅函数、释放传感器接口实例。
//7.取消传感器数据订阅函数
ret = sensorDev->Unregister(TRADITIONAL_SENSOR_TYPE, SensorDataCallback);
if (ret != 0) {
return;
}
printf("Unregister success\n");
//8.释放传感器接口实例
ret = FreeSensorInterfaceInstance();
if (ret != 0) {
return;
}
printf("FreeSensorInterfaceInstance success\n");
注意事项
- 设备树配置I2C、GPIO、UART等接口的时候，要注意是否I2C引脚是否被占用，在终端输入
hdc shell，输入
cat /sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/pinmux-pins
即可查看引脚复用情况。
3.2 基于HDF的驱动开发流程
3.2.1 添加驱动配置
添加驱动配置共分为两部分，一部分是驱动设备描述，用于驱动管理将抽象驱动和私有化驱动加载，拉起来，如果单板在启动的时候没有拉起来传感器设备，可能是驱动设备描述配置不对。另一部分是驱动私有配置信息，将私有化传感器驱动加载之后，一些传感器配置（总线、寄存器等配置）需要通过这个配置文件加载进来，如果单板在启动的时候，加载了设备，但是在解析配置文件的时候出现了错误，可能是改私有化驱动配置有问题。因为现在标准系统的HCS加载与解析机制是直接将HCS文件打包成HCB文件，传感器管理器会直接调用解析接口来解析HCB文件，并不会编译并报错有错误的地方，所以在添加驱动配置（HCS）文件的时候，要特别注意格式。接下来详细的描述以下以VEML7700传感器如何添加驱动配置。
- 驱动设备描述
该文件在 \\vendor\openvalley\rk3568\hdf_config\khdf\device_info\device_info.hcs，需要配置传感器管理器配置、抽象传感器配置、私有化传感器配置。
// 传感器管理器配置
sensor :: host {
hostName = "sensor_host";
device_sensor_manager :: device {
device0 :: deviceNode {
policy = 2;
priority = 60;
preload = 0;
permission = 0664;
moduleName = "HDF_SENSOR_MGR_AP";
serviceName = "hdf_sensor_manager_ap";
}
}
// 抽象传感器配置
device_sensor_als :: device {
device0 :: deviceNode {
policy = 2;
priority = 110;
preload = 0;
permission = 0664;
moduleName = "HDF_SENSOR_ALS";
serviceName = "hdf_sensor_als";
deviceMatchAttr = "hdf_sensor_als_driver";
}
}
// 私有化传感器配置
device_sensor_veml7700 :: device {
device0 :: deviceNode {
policy = 2;
priority = 120;
preload = 0;
permission = 0664;
moduleName = "HDF_SENSOR_ALS_VEML7700";
serviceName = "hdf_als_veml7700";
deviceMatchAttr = "hdf_sensor_als_veml7700_driver";
}
}
**注意：**moduleName字段要与HDF框架里的moduleName字段一致，否则不会加载该传感器驱动。
讲一下policy 、preload 和 priority 三个字段的功能
policy：驱动服务管理
- policy配置为0，驱动不提供服务
- policy配置为1，驱动对内核态发布服务
- policy配置为2，驱动对内核态和用户态都发布服务
- policy配置为3，驱动服务不对外发布，但可以被订阅
- policy配置为4，驱动私有服务不对外发布，也不能被订阅
preload：驱动加载
- preload配置为0，则系统启动过程中默认加载
- preload配置为1，当系统支持快速启动的时候，则在系统完成之后再加载这一类驱动
- preload配置为2，则系统启动过程中默认不加载，支持后续动态加载，当用户态获取驱动服务消息机制时，如果驱动服务不在，HDF框架会尝试动态加载该驱动
- 当驱动服务异常退出的时候，preload为0或者1的驱动服务，由启动模块拉起host并重新加载服务。preload为2的驱动服务，需要业务模块注册HDF的服务状态监听器，当收到服务退出消息时，业务模块调用LoadDevice重新加载服务。
priority：按序加载
- priority取值范围为整数0~200，用来表示host和驱动的优先级，值越小，驱动加载优先级越高。
- 驱动私有化配置
VEML7700传感器私有化配置文件在 \\vendor\openvalley\rk3568\hdf_config\khdf\sensor\accel\jy901b_config.hcs，这里配置的东西比较多，会逐一详细解释一下如何配置。
共需要用到三个节点配置，sensorInfo、sensorBusConfig和sensorRegConfig。
- 配置sensorInfo
#include "../sensor_common.hcs"
root {
als_veml7700_chip_config : sensorConfig {
match_attr = "hdf_sensor_als_veml7700_driver";
sensorInfo :: sensorDeviceInfo {
sensorName = "als";
vendorName = "veml7700"; // max string length is 16 bytes
sensorTypeId = 5; // enum SensorTypeTag
sensorId = 5; // user define sensor id
power = 230;
minDelay = 0;
maxDelay = 0;
}
match_attr要与驱动设备描述一致，否则不会加载该驱动私有化配置。sensorTypeId在HDF驱动中有枚举定义，按照定义设置TypedId，sensorId则不做要求。
- 配置sensorBusConfig
sensorBusConfig :: sensorBusInfo {
busType = 0; // 0:i2c 1:spi
busNum = 1;
busAddr = 0x10;
regWidth = 1; // 1 byte
}
busType0 为 i2c，1为spi。busNum字段则为总线几。busAddr为从设备地址，需要查看设备数据手册进行确认，如果是i2c设备可以使用i2cdetect 工具进行确认从设备地址。regWidth为寄存器位数，查看设备数据手册进行确认。
- 配置sensorIdAttr
sensorIdAttr :: sensorIdInfo {
chipName = "veml7700";
chipIdRegister = 0x07;
chipIdValue = 0x81;
}
该配置是根据数据手册，查看chipID寄存器进行配置，如果没有chipID寄存器，可以不配置。
- 配置sensorRegConfig
sensorRegConfig {
/* regAddr, value, mask, len, delay, opsType, calType, shiftNum, debug, save */
// users can configure value in enableSeqConfig to make another gain or time.
initSeqConfig = [
0x00, 0x0, 0x0, 0, 5, 2, 0, 0, 0, 0
];
enableSeqConfig = [
0x00, 0x0, 0x1, 1, 5, 2, 0, 0, 0, 0
];
disableSeqConfig = [
0x00, 0x1, 0x1, 1, 5, 2, 0, 0, 0, 0
];
}
extendAlsRegConfig {
/* regAddr, value, mask, len, delay, opsType, calType, shiftNum, debug, save */
time = [
0x00, 0x0300, 0x03c0, 2, 5, 0, 1, 0, 0, 0, //25msec
0x00, 0x0200, 0x03c0, 2, 5, 0, 1, 0, 0, 0, //50msec
0x00, 0x0000, 0x03c0, 2, 5, 0, 1, 0, 0, 0, //100msec
0x00, 0x0040, 0x03c0, 2, 5, 0, 1, 0, 0, 0, //200msec
0x00, 0x0080, 0x03c0, 2, 5, 0, 1, 0, 0, 0, //400msec
0x00, 0x00c0, 0x03c0, 2, 5, 0, 1, 0, 0, 0, //800msec
];
gain = [
0x00, 0x0000, 0x1800, 2, 5, 0, 1, 0, 0, 0, //1X
0x00, 0x0800, 0x1800, 2, 5, 0, 1, 0, 0, 0, //2X
0x00, 0x1000, 0x1800, 2, 5, 0, 1, 0, 0, 0, //1/8
0x00, 0x1800, 0x1800, 2, 5, 0, 1, 0, 0, 0 //1/8
];
}
}
}
寄存器需要配置10个参数
regAddr：寄存器地址，查阅设备数据手册value：寄存器传入的值，8位和16位的mask：掩码值，因为一个寄存器可能包括多个命令，一个命令的执行，就需要mask值来进行位运算len：value的长度，8位长度为1，16位的为2delay：单位为ms，配置寄存器的延时，一般配置为5msopsType：寄存器操作码，0-空，1-读，2-写，3-读_检查，4-更新位calType：寄存器位操作码，0-空，1-设置，2-归位，4-加，5-左移，5-右移shiftNum：移位数debug：0-no，1-yessave：0-no，1-yes
VEML7700 10轴传感器设置了三种寄存器种类配置
initSeqConfig：初始化寄存器配置，根据数据手册初始化寄存器配置进行设置，reset寄存器enableSeqConfig：配置功能寄存器，通过该寄存器配置特定的time、gain两个参数disableSeqConfig：睡眠寄存器配置extendAlsRegConfig：扩展寄存器配置，光照传感器的值需要根据设置的time、gain进行计算
注意：需要在 \\vendor\openvalley\rk3568\hdf_config\khdf\hdf.hcs 添加 #include "als/veml7700_config.hcs”，才会将该私有化配置文件编译成HCB
3.2.2 驱动编译脚本编写
在 drivers\hdf_core\adapter\khdf\linux\model\sensor\Makefile 中添加私有传感器驱动和抽象传感器驱动文件编译路径
obj-$(CONFIG_DRIVERS_HDF_SENSOR_ALS) += $(SENSOR_ROOT_DIR)/als/sensor_als_driver.o
obj-$(CONFIG_DRIVERS_HDF_SENSOR_ALS_VEML7700) += $(SENSOR_ROOT_CHIPSET)/chipset/als/als_veml7700.o
ccflags-y += -I$(srctree)/drivers/hdf/framework/model/sensor/driver/als \
-I$(srctree)/drivers/hdf/peripheral/sensor/chipset/als \
添加drivers\hdf_core\adapter\khdf\linux\model\sensor\Kconfig 宏定义配置文件
config DRIVERS_HDF_SENSOR_ALS_VEML7700
bool "Enable HDF als veml7700 sensor driver"
default n
depends on DRIVERS_HDF_SENSOR_ALS
help
Answer Y to enable HDF als veml7700 sensor driver.
在 \\device\board\openvalley\rk3568\kernel\rockchip_linux_defconfig 打开宏定义配置
CONFIG_DRIVERS_HDF_SENSOR_ALS=y
CONFIG_DRIVERS_HDF_SENSOR_ALS_VEML7700=y
3.2.3驱动实现
驱动共包括两部分，抽象化驱动实现和私有化驱动实现。
抽象化驱动实现流程
基于HDF驱动框架，Driver Entry程序，完成光照抽象驱动开发，主要由Bind、Init、Release、Dispatch函数接口实现
- 光照传感器驱动入口函数实现
struct HdfDriverEntry g_sensorAlsDevEntry = {
.moduleVersion = 1,
.moduleName = "HDF_SENSOR_ALS",
.Bind = AlsBindDriver,
.Init = AlsInitDriver,
.Release = AlsReleaseDriver,
};
HDF_INIT(g_sensorAlsDevEntry);
- 光照传感器驱动操作接口实现
// 绑定ALS驱动，主要绑定dispatch接口、服务接口
// 光照传感器驱动对外提供的服务绑定到HDF框架
int32_t AlsBindDriver(struct HdfDeviceObject *device)
{
HDF_LOGI("%s: AlsBindDriver Enter\n", __func__);
CHECK_NULL_PTR_RETURN_VALUE(device, HDF_ERR_INVALID_PARAM);
struct AlsDrvData *drvData = (struct AlsDrvData *)OsalMemCalloc(sizeof(*drvData));
if (drvData == NULL) {
HDF_LOGE("%s: Malloc als drv data fail!", __func__);
return HDF_ERR_MALLOC_FAIL;
}
drvData->ioService.Dispatch = DispatchAls;
drvData->device = device;
device->service = &drvData->ioService;
g_alsDrvData = drvData;
return HDF_SUCCESS;
}
// 光感传感器驱动初始化入口函数，主要功能为对传感器私有数据的结构体对象进行初始化，传感器HCS数据配置对象空间分配，
// 传感器HCS数据配置初始化入口函数调用，传感器设备探测是否在位功能，传感器数据上报定时器创建，传感器归一化接口注册，传感器设备注册功能
int32_t AlsInitDriver(struct HdfDeviceObject *device)
{
CHECK_NULL_PTR_RETURN_VALUE(device, HDF_ERR_INVALID_PARAM);
struct AlsDrvData *drvData = (struct AlsDrvData *)device->service;
CHECK_NULL_PTR_RETURN_VALUE(drvData, HDF_ERR_INVALID_PARAM);
// 工作队列资源初始化
if (InitAlsData(drvData) != HDF_SUCCESS) {
HDF_LOGE("%s: Init als config failed", __func__);
return HDF_FAILURE;
}
// 分配光感传感器配置信息资源
drvData->alsCfg = (struct SensorCfgData *)OsalMemCalloc(sizeof(*drvData->alsCfg));
if (drvData->alsCfg == NULL) {
HDF_LOGE("%s: Malloc als config data failed", __func__);
return HDF_FAILURE;
}
// 注册寄存器分组信息
drvData->alsCfg->regCfgGroup = &g_regCfgGroup[0];
drvData->alsCfg->extendedRegCfgGroup = &g_extendAlsRegCfgGroup[0];
HDF_LOGI("%s: Init Als driver success", __func__);
return HDF_SUCCESS;
}
// 释放ALS驱动初始化分配的资源
void AlsReleaseDriver(struct HdfDeviceObject *device)
{
CHECK_NULL_PTR_RETURN(device);
struct AlsDrvData *drvData = (struct AlsDrvData *)device->service;
CHECK_NULL_PTR_RETURN(drvData);
// 器件在位，释放已分配资源
if (drvData->detectFlag && drvData->alsCfg != NULL) {
AlsReleaseCfgData(drvData->alsCfg);
}
OsalMemFree(drvData->alsCfg);
drvData->alsCfg = NULL;
// 器件在位，销毁工作队列资源
#ifndef __LITEOS__
HdfWorkDestroy(&drvData->alsWork);
HdfWorkQueueDestroy(&drvData->alsWorkQueue);
#endif
OsalMemFree(drvData);
}
// 提供给私有化驱动的初始化接口，完成光照传感器器件基本配置信息解析（光照信息、总线配置、光照传感器探测寄存器）
static int32_t InitAlsAfterDetected(struct SensorCfgData *config)
{
struct SensorDeviceInfo deviceInfo;
CHECK_NULL_PTR_RETURN_VALUE(config, HDF_ERR_INVALID_PARAM);
if (InitAlsOps(config, &deviceInfo) != HDF_SUCCESS) {
HDF_LOGE("%s: Init als ops failed", __func__);
return HDF_FAILURE;
}
if (AddSensorDevice(&deviceInfo) != HDF_SUCCESS) {
HDF_LOGE("%s: Add als device failed", __func__);
return HDF_FAILURE;
}
if (ParseSensorRegConfig(config) != HDF_SUCCESS) {
HDF_LOGE("%s: Parse sensor register failed", __func__);
goto SENSOR_REG_CONFIG_EXIT;
}
if (ParseExtendedAlsRegConfig(config) != HDF_SUCCESS) {
HDF_LOGE("%s: Parse sensor extendedRegCfgGroup register failed", __func__);
goto EXTENDED_ALS_REG_CONFIG_EXIT;
}
return HDF_SUCCESS;
EXTENDED_ALS_REG_CONFIG_EXIT:
ReleaseSensorAllRegConfig(config);
SENSOR_REG_CONFIG_EXIT:
(void)DeleteSensorDevice(&config->sensorInfo);
return HDF_FAILURE;
}
// 注册光感传感器驱动归一化的接口函数
static int32_t InitAlsOps(struct SensorCfgData *config, struct SensorDeviceInfo *deviceInfo)
{
CHECK_NULL_PTR_RETURN_VALUE(config, HDF_ERR_INVALID_PARAM);
deviceInfo->ops.Enable = SetAlsEnable;
deviceInfo->ops.Disable = SetAlsDisable;
deviceInfo->ops.SetBatch = SetAlsBatch;
deviceInfo->ops.SetMode = SetAlsMode;
deviceInfo->ops.SetOption = SetAlsOption;
deviceInfo->ops.ReadSensorData = ReadAlsData;
if (memcpy_s(&deviceInfo->sensorInfo, sizeof(deviceInfo->sensorInfo),
&config->sensorInfo, sizeof(config->sensorInfo)) != EOK) {
HDF_LOGE("%s: Copy sensor info failed", __func__);
return HDF_FAILURE;
}
return HDF_SUCCESS;
}
- 完成光感传感器抽象驱动内部接口开发，包括Enable、Disable、SetBatch、SetMode、SetOption、AlsCreateCfgData、AlsReleaseCfgData、AlsRegiseterChipOps等接口实现
// 下发使能寄存器组的配置
static int32_t SetAlsEnable(void)
{
int32_t ret;
struct AlsDrvData *drvData = AlsGetDrvData();
CHECK_NULL_PTR_RETURN_VALUE(drvData, HDF_ERR_INVALID_PARAM);
CHECK_NULL_PTR_RETURN_VALUE(drvData->alsCfg, HDF_ERR_INVALID_PARAM);
if (drvData->enable) {
HDF_LOGE("%s: Als sensor is enabled", __func__);
return HDF_SUCCESS;
}
ret = SetSensorRegCfgArray(&drvData->alsCfg->busCfg, drvData->alsCfg->regCfgGroup[SENSOR_ENABLE_GROUP]);
if (ret != HDF_SUCCESS) {
HDF_LOGE("%s: Als sensor enable config failed", __func__);
return ret;
}
#ifndef __LITEOS__
ret = OsalTimerCreate(&drvData->alsTimer, SENSOR_TIMER_MIN_TIME, AlsTimerEntry, (uintptr_t)drvData);
if (ret != HDF_SUCCESS) {
HDF_LOGE("%s: Als create timer failed[%d]", __func__, ret);
return ret;
}
ret = OsalTimerStartLoop(&drvData->alsTimer);
if (ret != HDF_SUCCESS) {
HDF_LOGE("%s: Als start timer failed[%d]", __func__, ret);
return ret;
}
#endif
drvData->enable = true;
return HDF_SUCCESS;
}
// 下发去使能寄存器的
static int32_t SetAlsDisable(void)
{
int32_t ret;
struct AlsDrvData *drvData = AlsGetDrvData();
CHECK_NULL_PTR_RETURN_VALUE(drvData, HDF_ERR_INVALID_PARAM);
CHECK_NULL_PTR_RETURN_VALUE(drvData->alsCfg, HDF_ERR_INVALID_PARAM);
if (!drvData->enable) {
HDF_LOGE("%s: Als sensor had disable", __func__);
return HDF_SUCCESS;
}
ret = SetSensorRegCfgArray(&drvData->alsCfg->busCfg, drvData->alsCfg->regCfgGroup[SENSOR_DISABLE_GROUP]);
if (ret != HDF_SUCCESS) {
HDF_LOGE("%s: Als sensor disable config failed", __func__);
return ret;
}
#ifndef __LITEOS__
ret = OsalTimerDelete(&drvData->alsTimer);
if (ret != HDF_SUCCESS) {
HDF_LOGE("%s: Als delete timer failed", __func__);
return ret;
}
#endif
drvData->enable = false;
return HDF_SUCCESS;
}
// 配置传感器采样率和数据上报间隔
static int32_t SetAlsBatch(int64_t samplingInterval, int64_t interval)
{
(void)interval;
struct AlsDrvData *drvData = NULL;
drvData = AlsGetDrvData();
CHECK_NULL_PTR_RETURN_VALUE(drvData, HDF_ERR_INVALID_PARAM);
drvData->interval = samplingInterval;
return HDF_SUCCESS;
}
// 配置传感器工作模式，当前支持实时模式
static int32_t SetAlsMode(int32_t mode)
{
if (mode <= SENSOR_WORK_MODE_DEFAULT || mode >= SENSOR_WORK_MODE_MAX) {
HDF_LOGE("%s: The current mode is not supported", __func__);
return HDF_FAILURE;
}
return HDF_SUCCESS;
}
// 配置传感器可选配置
static int32_t DispatchAls(struct HdfDeviceIoClient *client,
int32_t cmd, struct HdfSBuf *data, struct HdfSBuf *reply)
{
(void)client;
(void)cmd;
(void)data;
(void)reply;
return HDF_SUCCESS;
}
// 创建传感器配置数据接口
struct SensorCfgData *AlsCreateCfgData(const struct DeviceResourceNode *node)
{
HDF_LOGI("%s: AlsCreateCfgData Enter\n", __func__);
struct AlsDrvData *drvData = AlsGetDrvData();
if (drvData == NULL || node == NULL) {
HDF_LOGE("%s: Als node pointer NULL", __func__);
return NULL;
}
// 如果探测不到器件在位，返回进行下个器件探测
if (drvData->detectFlag) {
HDF_LOGE("%s: Als sensor have detected", __func__);
return NULL;
}
if (drvData->alsCfg == NULL) {
HDF_LOGE("%s: Als alsCfg pointer NULL", __func__);
return NULL;
}
// 解析器件HCS私有配置信息
if (GetSensorBaseConfigData(node, drvData->alsCfg) != HDF_SUCCESS) {
HDF_LOGE("%s: Get sensor base config failed", __func__);
goto BASE_CONFIG_EXIT;
}
// 如果探测不到器件在位，返回进行下个器件探测
if (DetectSensorDevice(drvData->alsCfg) != HDF_SUCCESS) {
HDF_LOGI("%s: Als sensor detect device no exist", __func__);
drvData->detectFlag = false;
goto BASE_CONFIG_EXIT;
}
drvData->detectFlag = true;
// 器件寄存器解析
if (InitAlsAfterDetected(drvData->alsCfg) != HDF_SUCCESS) {
HDF_LOGE("%s: Als sensor detect device no exist", __func__);
goto INIT_EXIT;
}
return drvData->alsCfg;
INIT_EXIT:
(void)ReleaseSensorBusHandle(&drvData->alsCfg->busCfg);
BASE_CONFIG_EXIT:
drvData->alsCfg->root = NULL;
(void)memset_s(&drvData->alsCfg->sensorInfo, sizeof(struct SensorBasicInfo), 0, sizeof(struct SensorBasicInfo));
(void)memset_s(&drvData->alsCfg->busCfg, sizeof(struct SensorBusCfg), 0, sizeof(struct SensorBusCfg));
(void)memset_s(&drvData->alsCfg->sensorAttr, sizeof(struct SensorAttr), 0, sizeof(struct SensorAttr));
return drvData->alsCfg;
}
// 释放传感器配置数据接口
void AlsReleaseCfgData(struct SensorCfgData *alsCfg)
{
CHECK_NULL_PTR_RETURN(alsCfg);
(void)DeleteSensorDevice(&alsCfg->sensorInfo);
ReleaseSensorAllRegConfig(alsCfg);
ReleaseExtendedAlsRegConfig(alsCfg);
(void)ReleaseSensorBusHandle(&alsCfg->busCfg);
alsCfg->root = NULL;
(void)memset_s(&alsCfg->sensorInfo, sizeof(struct SensorBasicInfo), 0, sizeof(struct SensorBasicInfo));
(void)memset_s(&alsCfg->busCfg, sizeof(struct SensorBusCfg), 0, sizeof(struct SensorBusCfg));
(void)memset_s(&alsCfg->sensorAttr, sizeof(struct SensorAttr), 0, sizeof(struct SensorAttr));
}
// 注册传感器差异化接口
int32_t AlsRegisterChipOps(const struct AlsOpsCall *ops)
{
struct AlsDrvData *drvData = AlsGetDrvData();
CHECK_NULL_PTR_RETURN_VALUE(drvData, HDF_ERR_INVALID_PARAM);
CHECK_NULL_PTR_RETURN_VALUE(ops, HDF_ERR_INVALID_PARAM);
drvData->ops.Init = ops->Init;
drvData->ops.ReadData = ops->ReadData;
return HDF_SUCCESS;
}
- 读数据接口开发
static int32_t ReadAlsData(struct SensorReportEvent *events)
{
struct AlsDrvData *drvData = AlsGetDrvData();
if (drvData->ops.ReadData == NULL) {
HDF_LOGE("%s: Als ReadSensorData function NULl", __func__);
return HDF_FAILURE;
}
// ReadData为私有化传感器实现配置
if (drvData->ops.ReadData(drvData->alsCfg, events) != HDF_SUCCESS) {
HDF_LOGE("%s: Als read data failed", __func__);
return HDF_FAILURE;
}
return HDF_SUCCESS;
}
私有化驱动实现流程
- 基于HDF驱动框架，按照驱动Driver Entry程序，完成光感传感器差异化驱动开发，主要由Bind、Init、Release、Dispatch函数接口实现
// 光感传感器私有化驱动消息交互
static int32_t DispatchVEML7700(struct HdfDeviceIoClient *client,
int cmd, struct HdfSBuf *data, struct HdfSBuf *reply)
{
(void)client;
(void)cmd;
(void)data;
(void)reply;
return HDF_SUCCESS;
}
// 光感传感器私有化驱动对外提供的服务绑定到HDF框架
static int32_t Veml7700BindDriver(struct HdfDeviceObject *device)
{
CHECK_NULL_PTR_RETURN_VALUE(device, HDF_ERR_INVALID_PARAM);
struct Veml7700DrvData *drvData = (struct Veml7700DrvData *)OsalMemCalloc(sizeof(*drvData));
if (drvData == NULL) {
HDF_LOGE("%s: veml7700::Malloc Veml7700 drv data fail", __func__);
return HDF_ERR_MALLOC_FAIL;
}
drvData->ioService.Dispatch = DispatchVEML7700;
drvData->device = device;
device->service = &drvData->ioService;
g_veml7700DrvData = drvData;
return HDF_SUCCESS;
}
// 光感传感器私有化驱动初始化
static int32_t Veml7700InitDriver(struct HdfDeviceObject *device)
{
int32_t ret;
struct AlsOpsCall ops;
CHECK_NULL_PTR_RETURN_VALUE(device, HDF_ERR_INVALID_PARAM);
struct Veml7700DrvData *drvData = (struct Veml7700DrvData *)device->service;
CHECK_NULL_PTR_RETURN_VALUE(drvData, HDF_ERR_INVALID_PARAM);
// 创建配置数据
drvData->sensorCfg = AlsCreateCfgData(device->property);
if (drvData->sensorCfg == NULL || drvData->sensorCfg->root == NULL) {
HDF_LOGD("%s: veml7700::Creating alscfg failed because detection failed", __func__);
return HDF_ERR_NOT_SUPPORT;
}
ops.Init = NULL;
ops.ReadData = ReadVeml7700Data;
ret = AlsRegisterChipOps(&ops);
if (ret != HDF_SUCCESS) {
HDF_LOGE("%s: Register VEML7700 als failed", __func__);
return HDF_FAILURE;
}
ret = InitVeml7700(drvData->sensorCfg);
if (ret != HDF_SUCCESS) {
HDF_LOGE("%s: Init VEML7700 als failed", __func__);
return HDF_FAILURE;
}
return HDF_SUCCESS;
}
// 释放驱动初始化时分配的资源
static void Veml7700ReleaseDriver(struct HdfDeviceObject *device)
{
CHECK_NULL_PTR_RETURN(device);
struct Veml7700DrvData *drvData = (struct Veml7700DrvData *)device->service;
CHECK_NULL_PTR_RETURN(drvData);
if (drvData->sensorCfg != NULL) {
AlsReleaseCfgData(drvData->sensorCfg);
drvData->sensorCfg = NULL;
}
OsalMemFree(drvData);
}
// 光感传感器差异化驱动对应的HdfDriverEntry对象
struct HdfDriverEntry g_alsVeml7700DevEntry = {
.moduleVersion = 1,
.moduleName = "HDF_SENSOR_ALS_VEML7700",
.Bind = Veml7700BindDriver,
.Init = Veml7700InitDriver,
.Release = Veml7700ReleaseDriver,
};
HDF_INIT(g_alsVeml7700DevEntry);
- 完成光感传感器私有化驱动中差异化接口ReadData函数实现
// 读原始数据接口，寄存器数据转化
static int32_t ReadVeml7700RawData(struct SensorCfgData *data, struct VEML7700AlsData *rawData, uint64_t *timestamp)
{
HDF_LOGI("%s: ReadVeml7700RawData enter!", __func__);
uint8_t reg_high_raw[VEML7700_TEMP_DATA_BUF_LEN] = { 0 };
uint8_t reg_white_channel[VEML7700_TEMP_DATA_BUF_LEN] = { 0 };
OsalTimespec time;
int32_t ret = HDF_SUCCESS;
uint16_t Value_high_raw;
uint16_t Value_white_channel;
(void)memset_s(&time, sizeof(time), 0, sizeof(time));
(void)memset_s(reg_high_raw, sizeof(reg_high_raw), 0, sizeof(reg_high_raw));
(void)memset_s(reg_white_channel, sizeof(reg_white_channel), 0, sizeof(reg_white_channel));
CHECK_NULL_PTR_RETURN_VALUE(data, HDF_ERR_INVALID_PARAM);
if (OsalGetTime(&time) != HDF_SUCCESS) {
HDF_LOGE("%s: Get time failed", __func__);
return HDF_FAILURE;
}
*timestamp = time.sec * SENSOR_SECOND_CONVERT_NANOSECOND + time.usec * SENSOR_CONVERT_UNIT;
// 读高精度ALS寄存器值
ret = ReadSensor(&data->busCfg, VEML7700_ALS_HIGH_RESOLUTION_ADDR, reg_high_raw, sizeof(reg_high_raw));
CHECK_PARSER_RESULT_RETURN_VALUE(ret, "read data");
// 读白通道寄存器值，暂未用到
ret = ReadSensor(&data->busCfg, VEML7700_ALS_WHITE_CHANNEL_ADDR, reg_white_channel, sizeof(reg_white_channel));
CHECK_PARSER_RESULT_RETURN_VALUE(ret, "read data");
// 数值转化
Value_high_raw = reg_high_raw[VEML7700_TEMP_VALUE_IDX_ONE];
Value_high_raw <<= SENSOR_DATA_WIDTH_8_BIT;
Value_high_raw |= reg_high_raw[VEML7700_TEMP_VALUE_IDX_ZERO];
rawData->als = (uint16_t)Value_high_raw;
return HDF_SUCCESS;
}
// 调用转换接口，实现原始数据转化成流明值
static int32_t ReadVeml7700Data(struct SensorCfgData *data, struct SensorReportEvent *event)
{
HDF_LOGI("%s: ReadVeml7700RawData enter!", __func__);
int32_t ret;
uint32_t tmp[ALS_VEML7700_NUM];
struct VEML7700AlsData rawData = { 0 };
static struct AlsReportData reportData;
ret = ReadVeml7700RawData(data, &rawData, &event->timestamp);
if (ret != HDF_SUCCESS) {
HDF_LOGE("%s: BH1745 read raw data failed", __func__);
return HDF_FAILURE;
}
tmp[ALS_HIGH_DATA] = rawData.als;
event->sensorId = SENSOR_TAG_AMBIENT_LIGHT;
event->option = 0;
event->mode = SENSOR_WORK_MODE_REALTIME;
// 流明值转化
ret = RawDataConvert(data, &reportData, tmp[ALS_HIGH_DATA]);
CHECK_PARSER_RESULT_RETURN_VALUE(ret, "RawDataConvert");
event->dataLen = sizeof(reportData.als);
HDF_LOGI("%s: lux data = [%u]", __func__, reportData.als);
HDF_LOGI("%s: lux datalen = [%u]", __func__, event->dataLen);
event->data = (uint8_t *)&reportData.als;
// 调试信息
// HDF_LOGI("%s: address = [%p]", __func__, (void *)&reportData.als);
// uint32_t sensorData = *(uint32_t *)(event->data);
// HDF_LOGI("%s: sensorData = [%d]", __func__, sensorData);
return ret;
}
- 完成根据寄存器配置实现数据转化
// 配置gain和time参数结构体
static struct TimeRegAddrValueMap g_timeMap[EXTENDED_ALS_TIME_GROUP_INDEX_MAX] = {
{ EXTENDED_ALS_TIME_GROUP_ATTR_VALUE_0, VEML7700_TIME_25MSEC },
{ EXTENDED_ALS_TIME_GROUP_ATTR_VALUE_1, VEML7700_TIME_50MSEC },
{ EXTENDED_ALS_TIME_GROUP_ATTR_VALUE_2, VEML7700_TIME_100MSEC },
{ EXTENDED_ALS_TIME_GROUP_ATTR_VALUE_3, VEML7700_TIME_200MSEC },
{ EXTENDED_ALS_TIME_GROUP_ATTR_VALUE_4, VEML7700_TIME_400MSEC },
{ EXTENDED_ALS_TIME_GROUP_ATTR_VALUE_5, VEML7700_TIME_800MSEC }
};
static struct GainRegAddrValueMap g_gainMap[EXTENDED_ALS_GAIN_GROUP_INDEX_MAX] = {
{ EXTENDED_ALS_GAIN_GROUP_ATTR_VALUE_0, VEML7700_GAIN_1X },
{ EXTENDED_ALS_GAIN_GROUP_ATTR_VALUE_1, VEML7700_GAIN_2X },
{ EXTENDED_ALS_GAIN_GROUP_ATTR_VALUE_2, VEML7700_GAIN_1_8 },
{ EXTENDED_ALS_GAIN_GROUP_ATTR_VALUE_3, VEML7700_GAIN_1_4 }
};
// 根据寄存器配置来计算流明值转化实现
static int32_t RawDataConvert(struct SensorCfgData *CfgData, struct AlsReportData *reportData, uint32_t als_data)
{
HDF_LOGI("%s: RawDataConvert enter!", __func__);
int ret;
uint32_t time;
uint32_t gain;
uint8_t regValue[2] = { 0 };
uint16_t regValue_2bit;
uint32_t index = 1;
uint32_t luxTemp;
uint8_t itemNum;
struct SensorRegCfgGroupNode *groupNode = NULL;
int32_t timeIndex = EXTENDED_ALS_TIME_GROUP_INDEX_0;
int32_t gainIndex = EXTENDED_ALS_GAIN_GROUP_INDEX_0;
groupNode = CfgData->extendedRegCfgGroup[EXTENDED_ALS_TIME_GROUP];
itemNum = groupNode->itemNum;
if (itemNum > EXTENDED_ALS_TIME_GROUP_INDEX_MAX) {
HDF_LOGE("%s: ItemNum out of range ", __func__);
return HDF_FAILURE;
}
ret = ReadSensorRegCfgArray(&CfgData->busCfg, groupNode, timeIndex, regValue, sizeof(regValue));
if (ret != HDF_SUCCESS) {
HDF_LOGE("%s: Failed to read sensor register array [timeIndex] ", __func__);
return HDF_FAILURE;
}
regValue_2bit = (regValue[1] << 8) | regValue[0];
// mask id
regValue_2bit &= groupNode->regCfgItem->mask;
time = GetTimeByRegValue(regValue_2bit, g_timeMap, itemNum);
memset(regValue, 0, sizeof(regValue));
groupNode = CfgData->extendedRegCfgGroup[EXTENDED_ALS_GAIN_GROUP];
itemNum = groupNode->itemNum;
ret = ReadSensorRegCfgArray(&CfgData->busCfg, groupNode, gainIndex, regValue, sizeof(regValue));
if (ret != HDF_SUCCESS) {
HDF_LOGE("%s: Failed to read sensor register array [gainIndex]", __func__);
return HDF_FAILURE;
}
regValue_2bit = (regValue[1] << 8) | regValue[0];
// mask id
regValue_2bit &= groupNode->regCfgItem->mask;
gain = GetGainByRegValue(regValue_2bit, g_gainMap, itemNum);
HDF_LOGI("%s: GetTimeByRegValue= [%u]!", __func__, time);
HDF_LOGI("%s: GetGainByRegValue= [%u]!", __func__, gain);
if (gain == SENSOR_GAIN_INCREASE || time == SENSOR_TIME_INCREASE) {
HDF_LOGI("%s: Failed to read sensor register array, gain = 0 or time = 0", __func__);
return HDF_FAILURE;
} else {
// 计算公式：Light level(lx) = ALS OUTPUT DATA * (2/ALS_GAIN) * (800/ALS_IT) * 0.0036
reportData->als = (als_data * (2 / (gain / 1000)) * (800 / time) * VEML7700_RESPONSIVITY) / 10000;
}
return HDF_SUCCESS;
}
讨论HarmonyOS开发技术，专注于API与组件、DevEco Studio、测试、元服务和应用上架分发等。
更多推荐
21
2- 0
已为社区贡献1条内容
所有评论(0)
