TCP报文段大小

前文我们已经讲完了TCP的建立连接和断开连接的流程。接下来我们关注在传输数据这里。

当TCP经过三次握手建立连接后，就可以发送数据了。

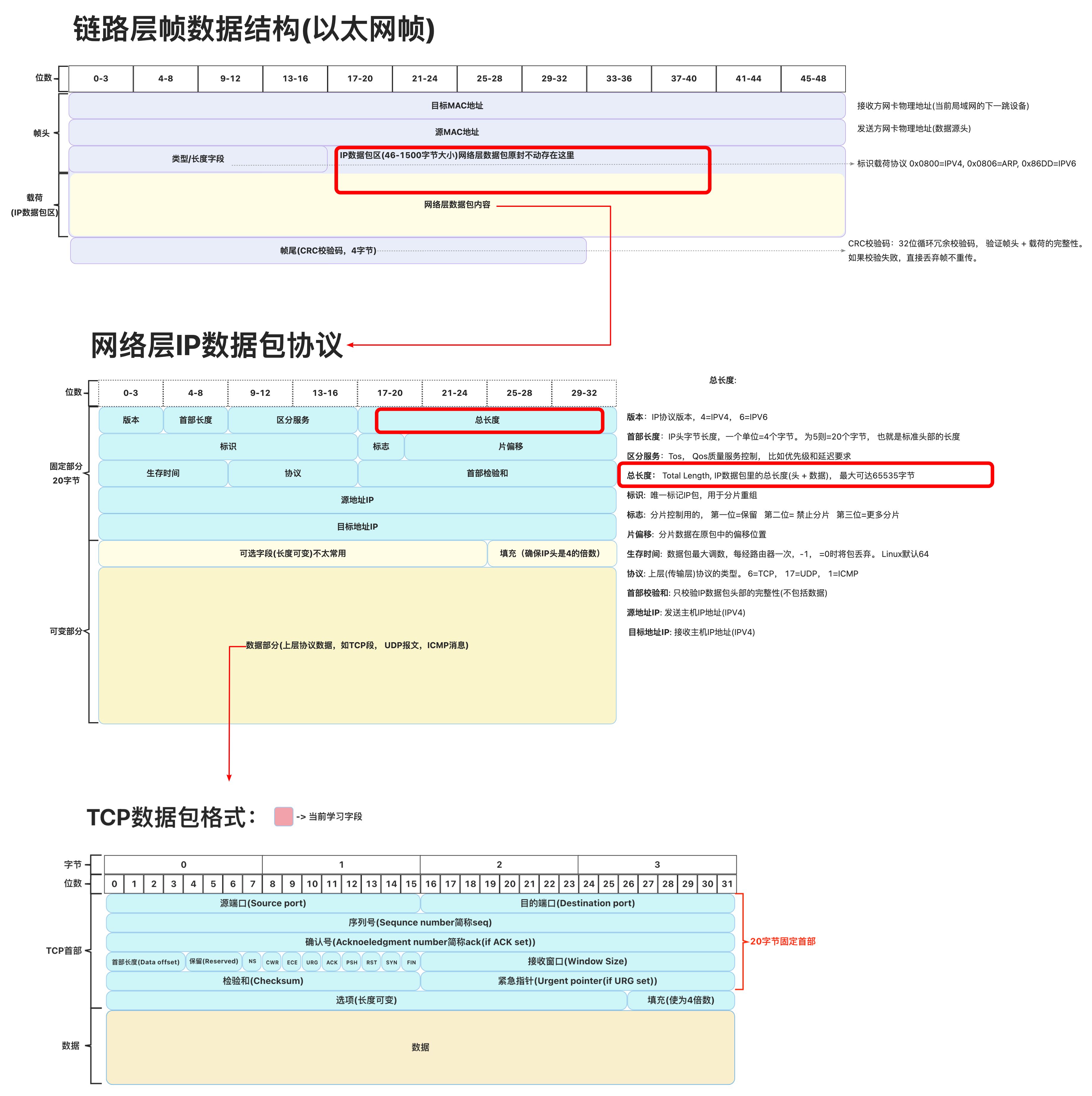

但是网络发送数据，每次发送的不能过多，因为有限制，我们回顾一下数据链路层和网络层的协议。

图上红圈圈的位置，可以看出：

• 数据链路层的帧数据，最大载荷为1500字节，称为MTU。此值为网卡和路由设备定义，通常是1500字节。
• 而IP数据层的数据包数据，最大载荷为 65535 字节

如果IP数据层的数据超过了帧数据的容量，会引发IP分片的操作，把IP数据包切分成若干帧数据，这样传到对方。但是分片操作本身耗时。

TCP为了避免分片，其容量大小的参考值，便是MTU(1500字节)。

帧数据最大承载量 - IP数据包固定部分(20字节) - TCP数据包头固定首部长度(20字节)
= 1500 - 20 - 20
= 1460

对于一条连接中的每一个TCP包数据量的大小上限，在TCP协议里是有相关规定的。即最大报文段长度-MSS。 MSS的长度，通常情况下就是我们计算出来的1460。

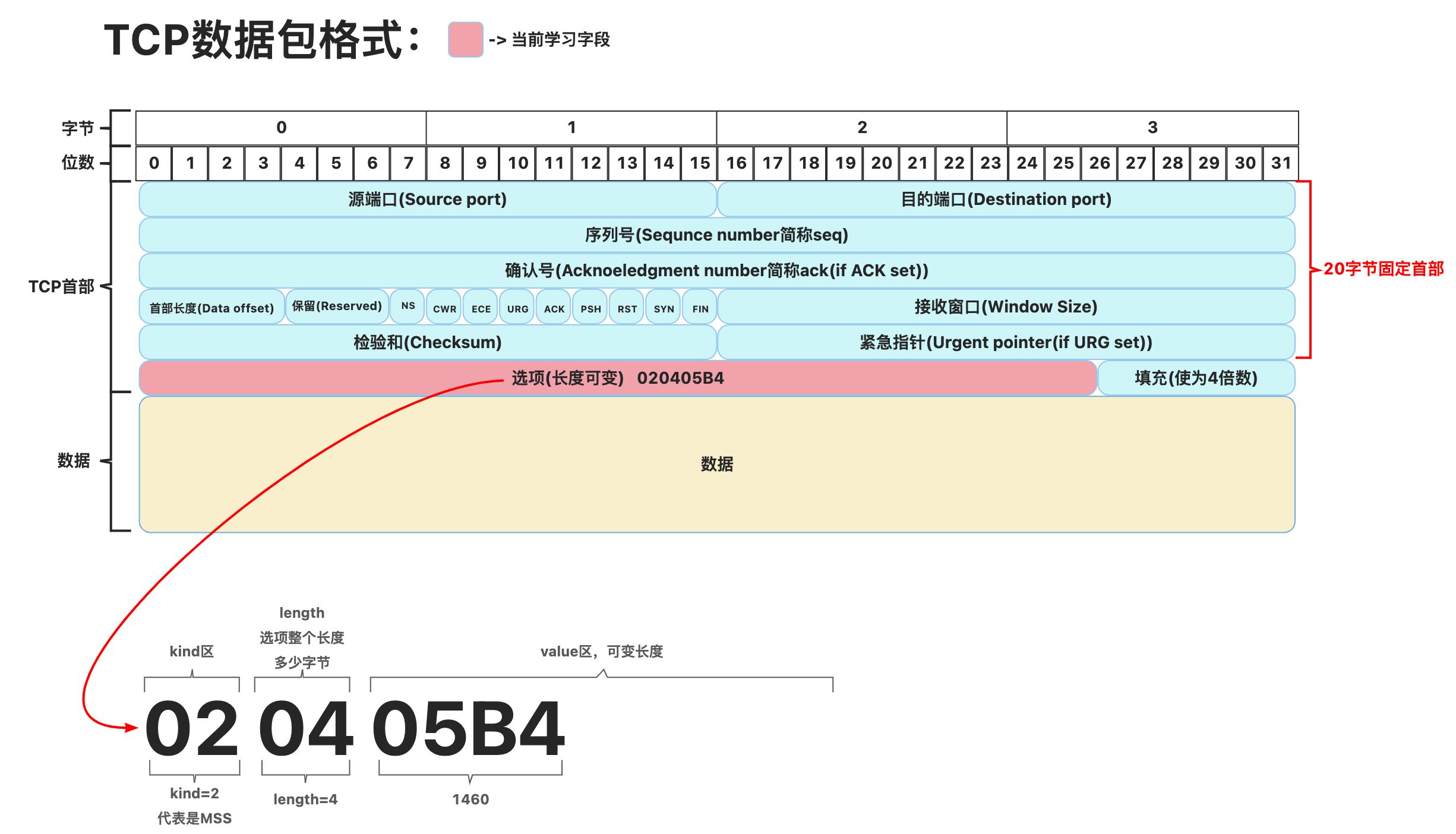

这个信息会在三次握手的时候，传给彼此。通过选项字段来表示：

具体通知流程

• 第一个握手，客户端选项中带MSS，告知服务端，自己的最大报文长度，假设1460.
• 第二个握手包，服务端的数据包选项中也带MSS， 用来告知客户端，自己的最大报文长度， 假设1380

MSS协商其实就是双方告知自身接收能力。如客户端的1460 和服务端的1380。双方知道大小，那么发送的数据，最多也不对超过彼此的上限。

TCP报文数据校验和确保数据正确

当数据从发送方传到接收方的时候，传输过程中有可能因为以下原因，数据遭受损毁

• 物理干扰： 如电缆噪声，电梯干扰，导致比特错误。
• 设备故障： 路由器或者交换机硬件错误
• 协议冲突： 分片重组错误或者中间设备修改数据。

校验和涉及的机制：

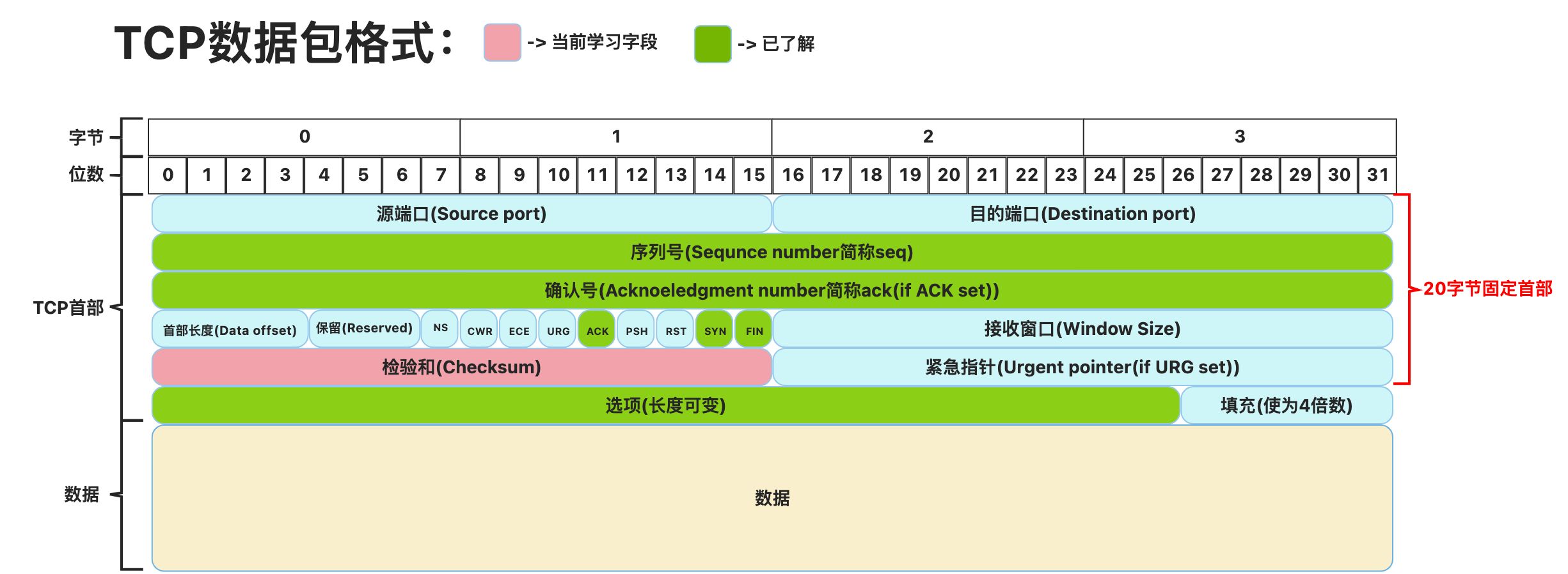

校验和，是发送方对即将发送的数据，按照一定的算法，对其内容进行计算，得出来的一串数据。得出来后放置在如图位置：

当发送方计算好校验和，接收方收到数据之后，对其数据内容进行相同的算法计算，如果算出来和这个校验和是一致的，则认为数据是可用的。 否则丢弃。

校验和算法

简单的提一下校验和算法，具体思路是将数据按照规定组装，之后按照16位进行分组累加， 进位回卷至低位，最后取反。

def checksum(data):
total = 0
    for word in data:  # 每16位为1组
    total += word
if total > 0xFFFF:  # 处理进位
    total = (total & 0xFFFF) + (total >> 16)
    return ~total & 0xFFFF  # 取反

TCP包的顺序

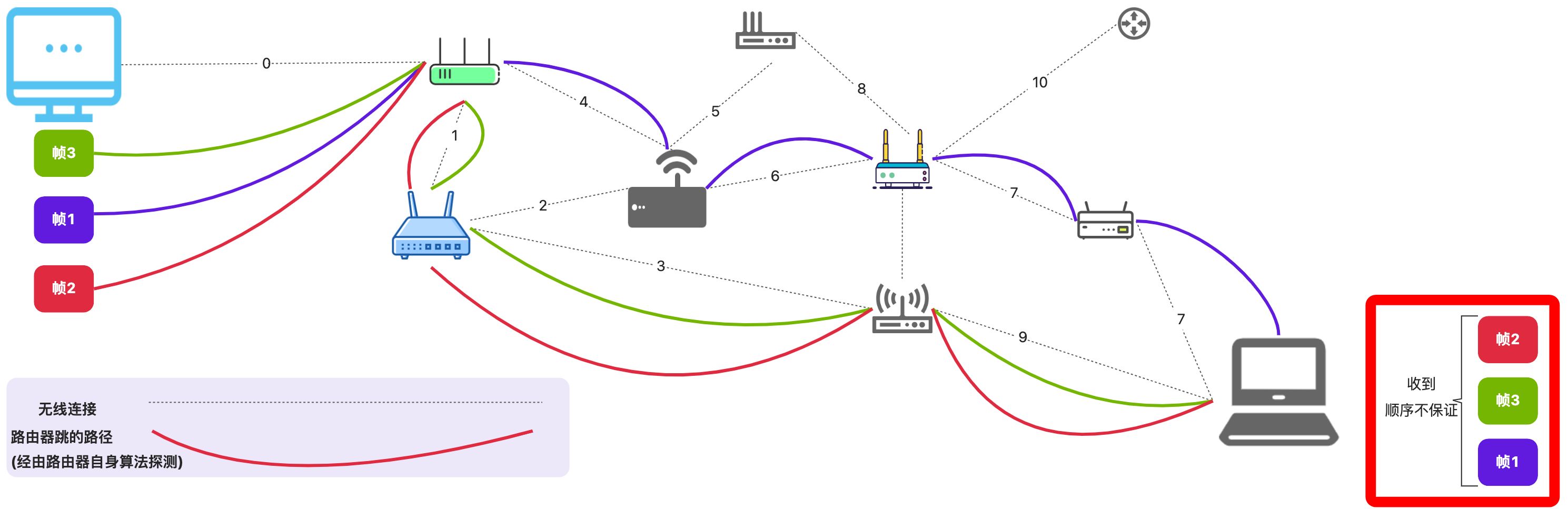

TCP的包经过发送方发送之后，每个包的路由方式不一定一样，并且到达接收方的顺序也不一定一样。我们拿出之前文章中的图一看可知

我们要确保来接收的数据包能按照正确的方式组装，则，

• 发送方发送数据的时候，对传输的包顺序进行编号
• 接收方接收数据按照编号组装。

编号， 即我们之前学习的 seq字段！用这个来保障的。

Seq字段再理解

seq字段，是一个TCP连接全程都要用的字段，但是TCP的阶段不同，其代表含义不同。也就是这个空位置被多次使用，不同的情况不同的含义。但终归是用来确定次序的。其值的设计用法为：

阶段	seq值来源	相关FLAG	意义
握手阶段	随机生成	SYN=1	同步初始需要，建立可靠链接
数据传输阶段	前一段数据的seq + 偏移	SYN=0， FIN = 0	保障数据的有序性和完整性
挥手阶段	当前连接的最后数据序号	FIN = 1 SYN = 0(发送端)	安全关闭连接，确认所有数据

现在讲的是数据传输阶段，所以它的规则便是 前一段数据的seq + 数据偏移量。 那么第一个数据包传送的seq值则为： 三次握手最后一次发送方发出去的数据包的seq + 偏移量0 = 旧seq值。 设此值为n.

为什么传输数据的时候seq是这么个设计方式呢？ 原因是便于包到达目的地之后，更快地映射到缓存的位置，我们根据偏移量就可以快速定位。

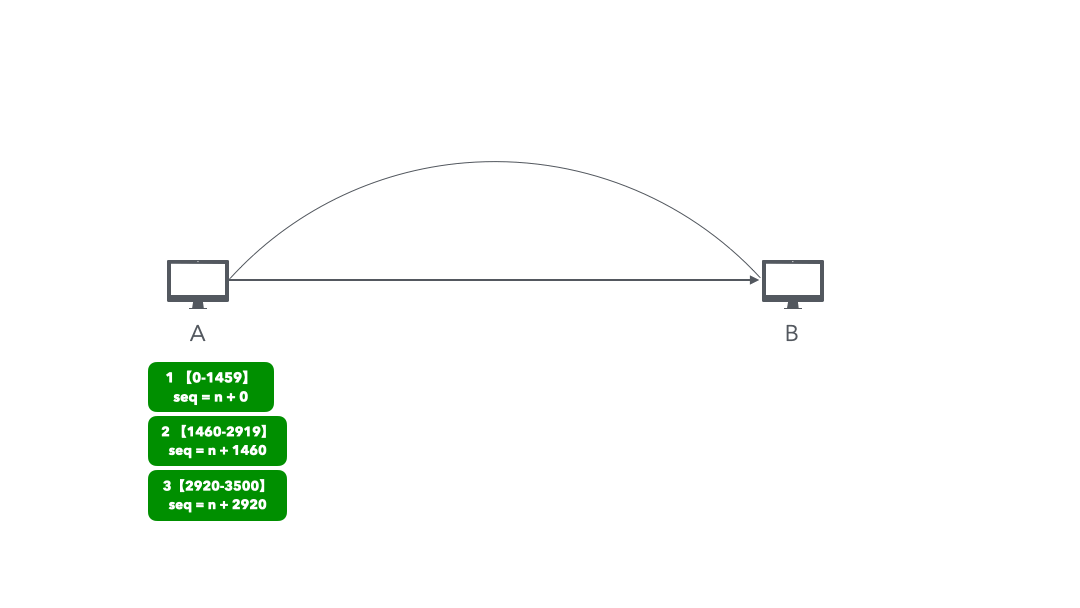

下图为单方向传递， 与接收方的数据拼接方式：

TCP丢包保障

数据包经由发送方发到接收方的途中，有数据包丢失的概率，注意，这不是数据因为某些干扰而损坏了，而是包不见了！这跟校验和解决的问题性质不同。比如断网了，包无法到达目的地。

超时重传

解决这种问题简单， 就是发送方，在发送数据的时候，起一个定时器，接收端在收到这个数据包的时候，返回一个对应的确认包，以通知发送方数据被签收了。如果在这个定时器范围内，得知数据被签收了，发送方正常执行，如果，定时器时间到了仍然没有收到确认包，则重新传一份数据包。这就是超时重传。

此处的确认包，我们称之为ACK(Acknowledgment)。

ACK再理解

ACK和ack字段，和seq字段，均具备不同阶段不同使命的特点。在TCP握手的时候，我们会用ack字段来确认包是第一次握手的还是第二三次握手的。

但是在数据传输的阶段，其存在的意义便转向了保障数据的有序性。如下表所示：

阶段	ACK标志位	ack确认号字段	核心作用
握手	声明确认功能生效（如SYN+ACK）	同步初始序列号（ack=x+1/y+1）	建立可靠传输起点
传输	所有报文强制置1	动态计算期望字节（ack=seq+len）	保障数据有序性与完整性
挥手	独立确认FIN（与FIN组合或分离）	精确响应FIN占位（ack=FIN_seq+1）	安全释放连接资源

目前是传输阶段，所以我们的ACK包里中 ack的意义，便变成了：期望哪段数据来！

重传机制中对ACK的使用

ACK包中ack的数据代表期望哪段数据来，同时也代表上一段数据肯定到了，要不然期望的就是上一段数据。也能侧面表达出发送传出的哪些包已经到了。

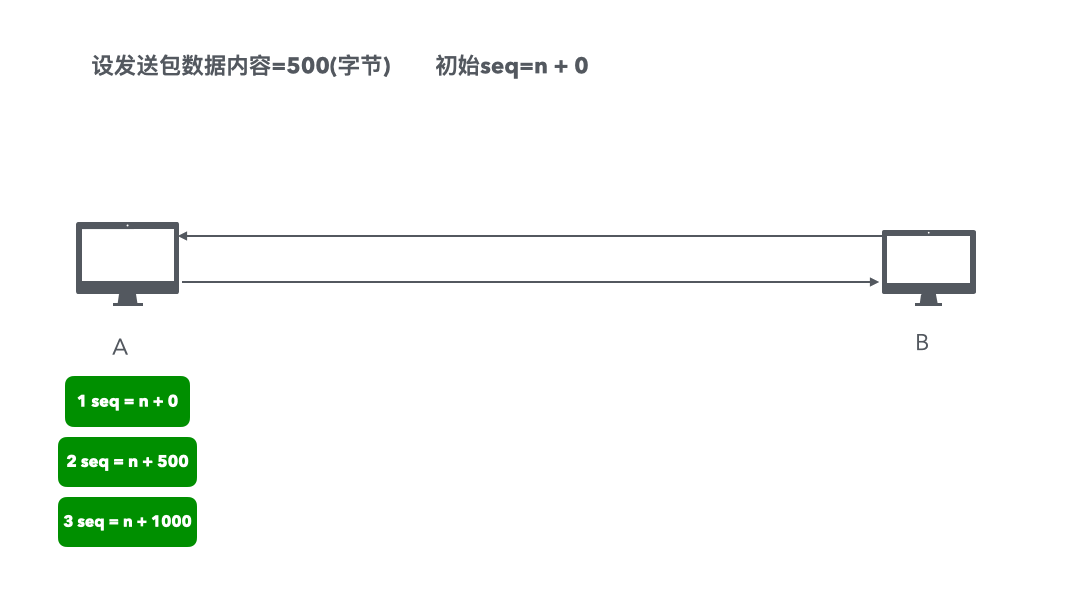

目前我们已经学到了定时器，和ACK， 下图为最简单的执行机制，这是最为简单的超时重传！

图中已经表明了，B，返回的ack的数值实际上就是期望的下一段数据的数值。一旦发回， 就代表上一段数据已经就位了。

同时图中也提示了超时重传这个细节，当A第一次发出2号包的时候，2号包在路上丢了，没有到达B， 那么B自然也不会给出ACK，A这边计时器便会触发，从而A会重新传一份2号包。

但是上图中，我们可以看出来，这个ack包是在收到A端的数据之后， B端才会发送，就这么一来一往的，这种一方收到数据后再发送回传的形式，叫做“停等协议”。

流水线协议

停等协议的效率可不高啊！因为A-B这段时间里， A做不了别的事情，并且A-B的链路明明可以一直发送数据，可现在的情况是必须等到B回传ACK包之后A才能发下一个。

在TCP中，肯定不会用这种模式的，TCP用的是"流水线协议"， 流水线协议指的是，A方可以不等到B方来确认包，就把之后的包也传送出去。 不必非要等到确认包来才发下一个数据包。

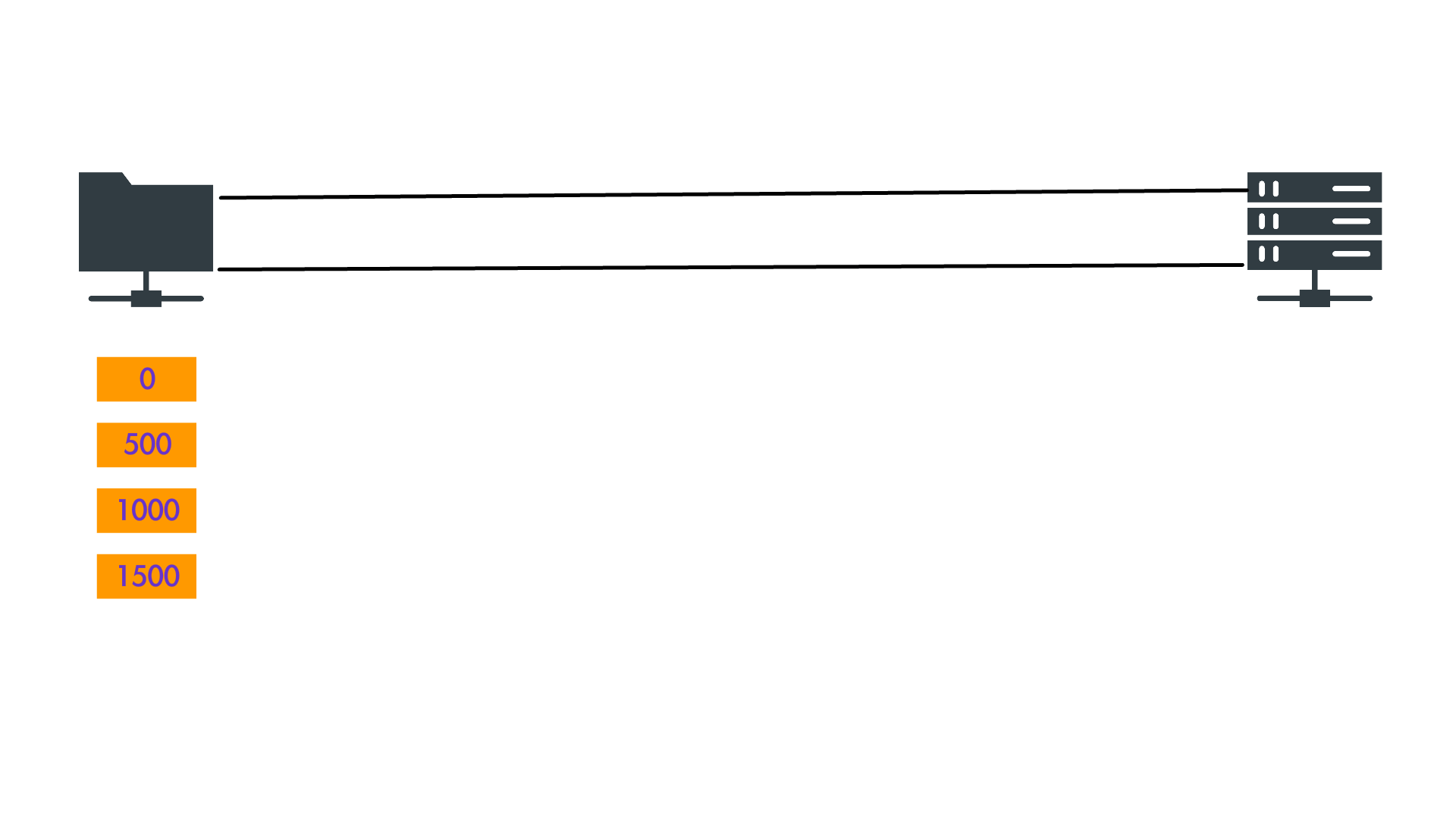

流水线协议工作形式如下图所示：

从窗口到滑动窗口（演进）

窗口，是TCP协议中用来控制流水线协议的一个优化机制。窗口是TCP中的一个变量，其含义是：无需等待确认的，可以发送的数据包数量。单位为字节。

为什么需要窗口？

对于流水线协议而言，如果不做任何处理，A不管不顾给B发送大量数据，非常容易出现问题：

• A数据发送的太多，超过了B本身的处理能力，则B容易出现缓冲池溢出等问题。
• A传送途中网络状况不好，则A方计时器会接二连三到点，会不断地重新发送。给本不给力的网络加重负担。最好的情况是，网络好，并且B承受得住，那么就一次性多发点。网络不好，或者B承受不住，则一次性少发点。对于B而言也是如此。

所以双方在进行传输的时候，是必然要知道彼此处理能力的。窗口就是用来同步这种处理能力的。

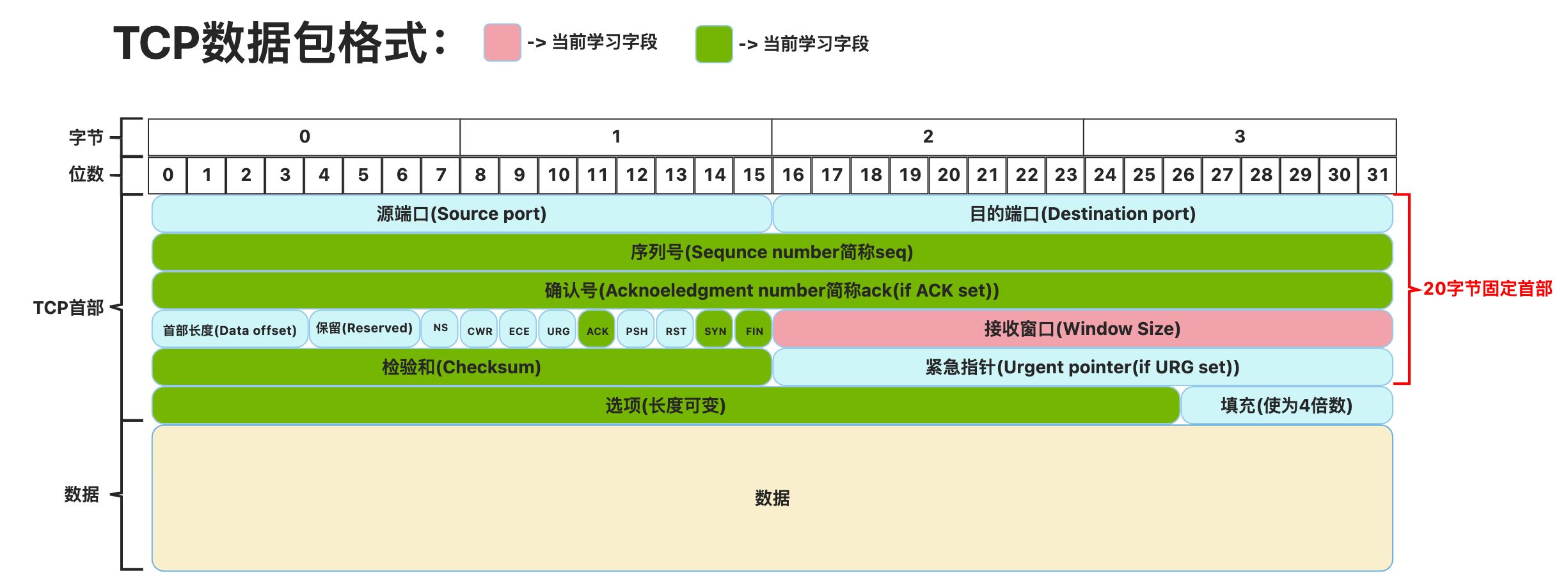

窗口的大小被记录在数据包里， Window Size字段所属区域中，单位为字节，用以告知对方自己的处理能力(自身处理能力 + 网络状况综合计算得出)。当双方都知道彼此的处理能力后，他们可以一次性发送指定大小的数据。

对于客户端和服务端双方，是在第二次握手的时候首次知道彼此的窗口大小的。当数据进行传输的时候，窗口的大小会根据网络状况和本地处理状况综合调整，并在发送包和响应包中记录，使双方动态调整。

窗口出现后，接收端有必要对发送端的数据 1v1发送ACK包么？

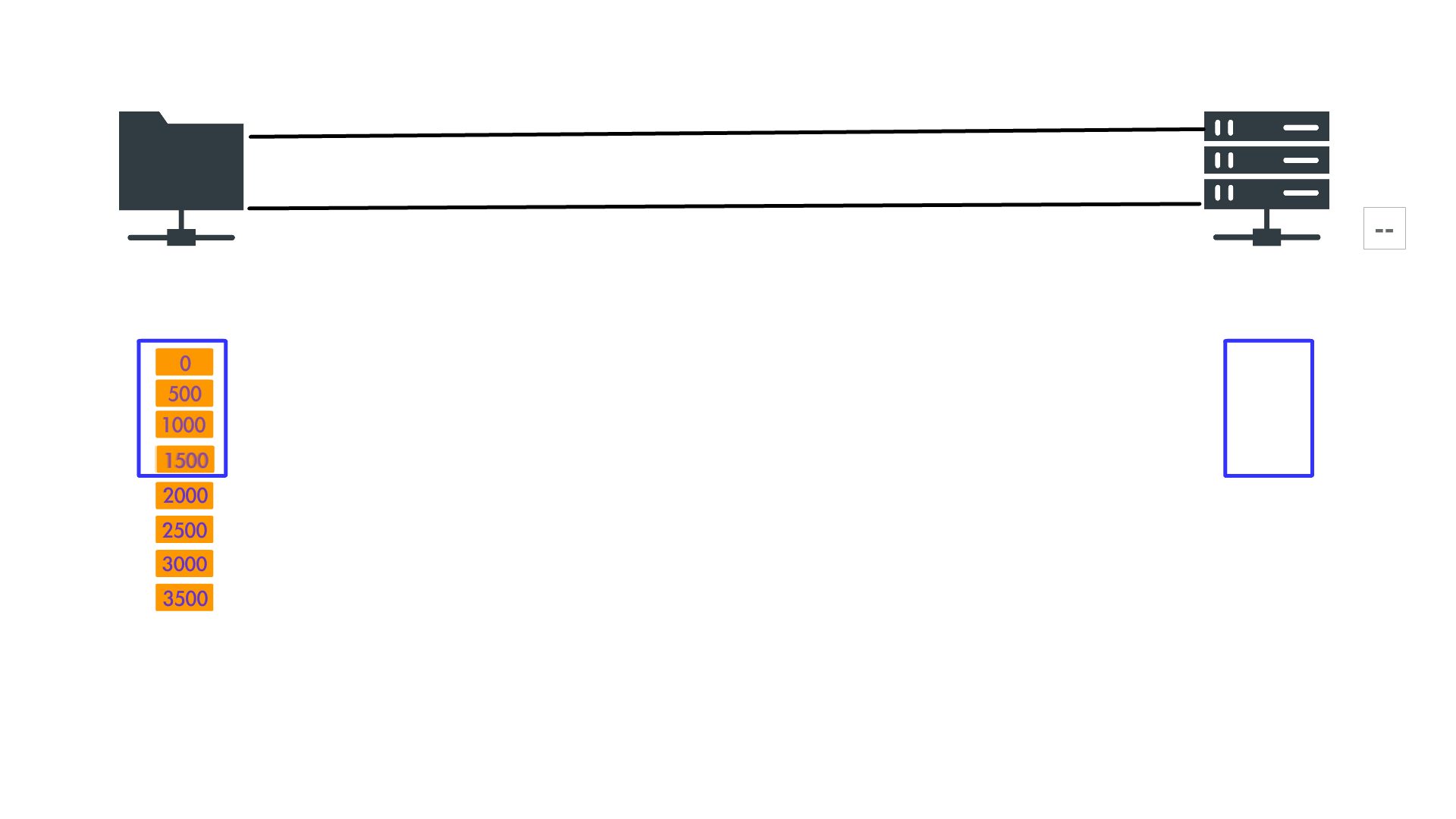

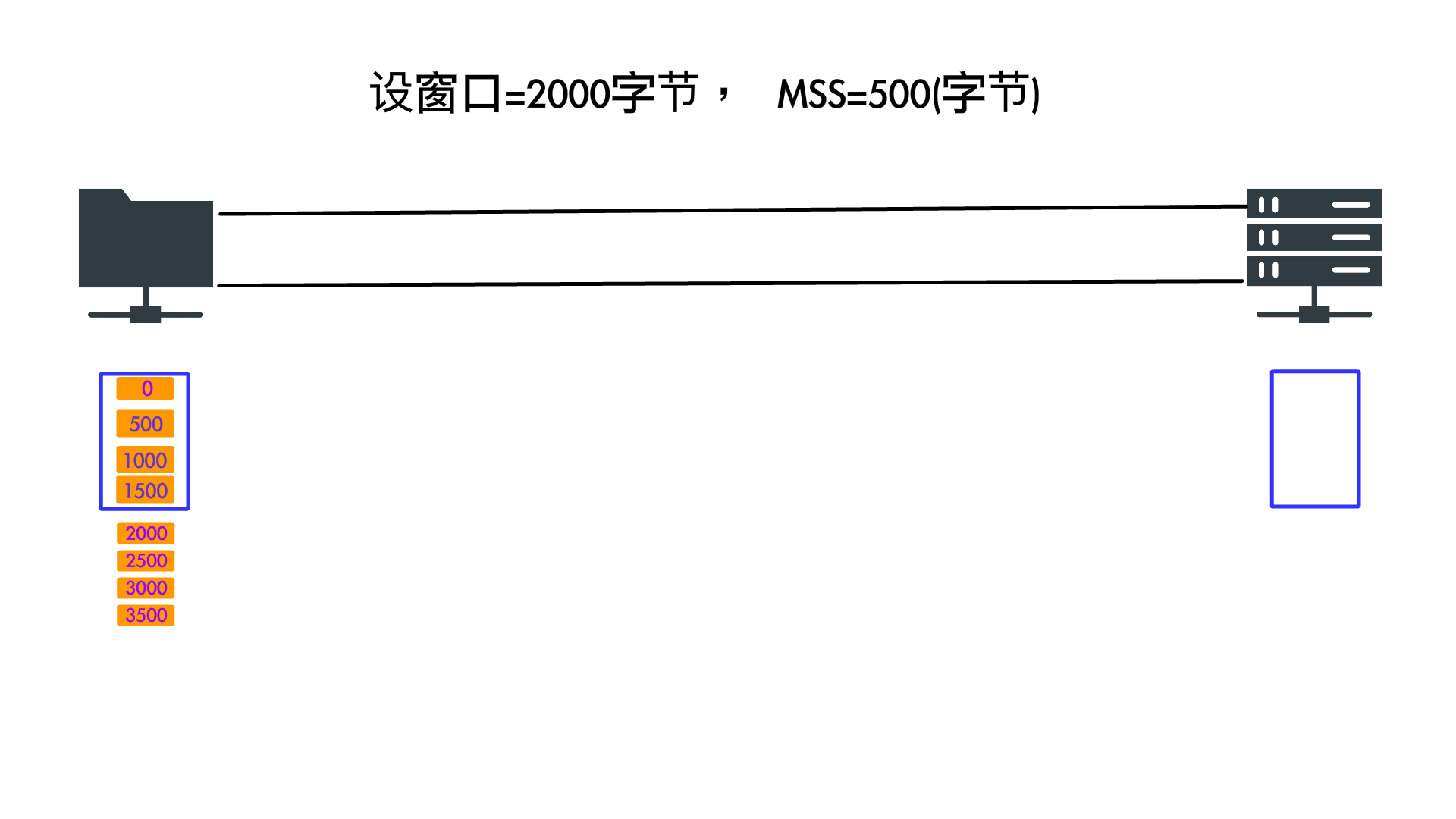

窗口的出现，代表发送方会一次性发送窗口指定大小的数据，等到对方窗口数据全部收到，再返回一个ACK包。ACK包的ack值,为期望的下一个数据的编号。这样就可以大大减少B发送给A的确认包数量。如下图所示，理想状况下，数据不丢失，则会出现这样的现象：

滑动窗口

上图中，两个设备下方的窗口，分别有一个蓝色框。 当A的蓝色框数据传输完并确认已经传输到位的时候，我们看见这个蓝色框便向下移动了四个数据包的空间，看起来像是在滑动。同时接收方也是这个样子。 我们把这种机制叫滑动窗口！

滑动窗口内数据传输丢了如何处理

首先发送方本就具备超时重传的能力，我们前文已经讲到了。发送方每发送出一个数据包就会起一个计时器，计时器如果到时见仍未收到接收方的ACK，则重传。发送方的超时重传，仅仅是一个兜底保障而已。如果仅仅依赖发送方的超时重传，则效率一定低下，分析如下：

窗口的机制后，情况变了，接收方正常情况下会在窗口数据全部收到后，发送一个ACK，这个ACK的序号则为对下一段数据的期望号。

那如果接收方的接收窗口迟迟不满，难道还不通知发送方了？非要指望触发发送方的超时重传机制，让发送方被动触发，重新发送，发送的还是整个窗口的数据？这种效率实在没法保障。

接收方对重传的支持-延迟ACK

接收方为此做了不少支持。方案为延迟ACK， 延迟ACK的解决思路如下：

接收方内部存在一个计时器，为计时器，默认200毫秒。假设有数据包 1 2 3 4被发送端发送，1 号包到达接收端，此时按照之前的规则，应是马上发送ACK=2的确认包。 但是实际上 2 号包很可能在路上马上就要到了。于是此时便会开启计时器，延迟发送ACK，如果这200毫秒内2号包来了，那么此时期待的包便变成了3号包，就马上刷新计时器，准备200毫秒后发送对3号包的确认包，ACK=3。以此类推。如图所示：

以上为正常情况的处理情况。

那么如果 1 2 3 4 包传输的途中 2 号包丢了呢？

则接收方接收到的包肯定是乱序包。 即 1 3 4 。 如果收到 1 包，流程正常执行，期望的包就是2号包。但是之后收到的包却是 3 和 4， TCP有个规则是，必须按照顺序确认数据包，但是目前来的 3 和 4 ， 却没有2，显然是乱序的。则对3 4 包则会执行，只接受但不确认的操作。那么这样的话，窗口内期待的下个包依旧是2。等到计时器到了时间，仍会发送ACK=2.

但是仅仅这个机制还不够，因为接收端收到ACK=2的确认包时， 它就会从2开始重新发送，是从2开始，34包之后也会连带发过去。这样又会出现问题。

• 会出现发送方多发送重复包的问题。理想情况下不要发这些。
• 等接收方计时器到时间了再通知，有些滞后。最好是检测到对应的包没来，立即发送。

经查历史，TCP协议，在1981年，的确就是靠 发送端超时重传 + 延迟ACK来保障数据可靠性的。 也的确很长一段时间存在效率问题。

快速重传

快速重传是 1996 年， Van Jacobson提出的优化方式，作为拥塞控制算法的一种优化。 这个方案非常取巧！涉及的改动也很清晰。

它的规则是：

• 当接收方接收的数据包，序号出现混乱的时候，则立即发送缺失的第一个包的ACK。
  • 如： 发送方传送 1 2 3 4 5 6， 接收方首先连续收到了 4 ， 5， 3。那么显然此时的接收窗口是缺少 1 ， 2 的。按照规则：那么接收方会连续发送三个 ack = 1的。注意是 = 1， 因为1，就是最早的缺失的包 。 意味着希望发送方从1开始传。

• 当接收方收到3次及以上ACK序号一样的包，则立即开始传ACK上标注的包！不用管自身的超时计时器。

此规则巧妙之处分析

• 此处巧妙之处在于： 如果频繁出现乱序，只会刺激最早的一个ACK包发出去，那么连续三个ACK包发出去是一件很简单的事。接收端很快接受到连续三个，则会触发第二个条件。发送方就会忽略计时器马上发送指定的包。
• 我们拿刚才的例子，再来看。假设发送端发送了1， 接收端接到了，那么下一个ack则变为了新的最早的包， 就是2。 如果此时2 还没来， 则接收在接收到这个 1 的包的时候，便自动触发 ack=2 。如果2 恰好赶到了 2 的超时时间，还会触发ack=2， 这样就两次了！如果再接收到一个序号为6的包，那么便会触发第三次 ack=2。重传很容易被触发。
• 假设， 没有6的到来，那么发送方此时只会触发两次ack=2. 但是介于发送方本来就有超时重传的兜底。此刻也会触发包2 的重传。

SACK-选择性确认

上方的分析如果仔细看仔细考虑我们仍会发现一个逻辑漏洞， 就是发送端 2 号包会超时，引发2号包重传。 但是 3 4 5 6 包呢？我们从头到尾都没有传什么ack=3 4 5 6这类的确认包。当接收方接收到2 号包的时候，即使知道 3 4 5 6 存在，接下来发送 ack = 7， 那也停止不住原先发送方已经定好的 3 4 5 6的计时器的。倘若ack=7的包回传的慢，在定时器出发之前没到达发送方。包存在发送方没办法用代码解决的问题。 这里面存在逻辑漏洞。 3 4 5 6 的计时器一定要及时停掉。停掉的条件只能是发送方尽早知道 3 4 5 6到达接收方了。 那么怎么知道有没有到达呢？

SACK(SelectiveAcknowledgment选择性确认)，1996 年， Van Jacobson提出的解决方案。 从时间节点来看，是和快速重传一块提出来的。。所见略同啊。它的引入就是为了解决发送方不知道该重传那些数据的问题。使得接收方能够告知发送方已收到的非连续数据段。这样发送方只需要重传丢失的数据段而不是整个发送窗口。从而提升传输效率。

SACK字段只出现在接收方接收数据乱序，导致接收窗口中存在空洞时，此时发送确认包的时候便会带上SACK。

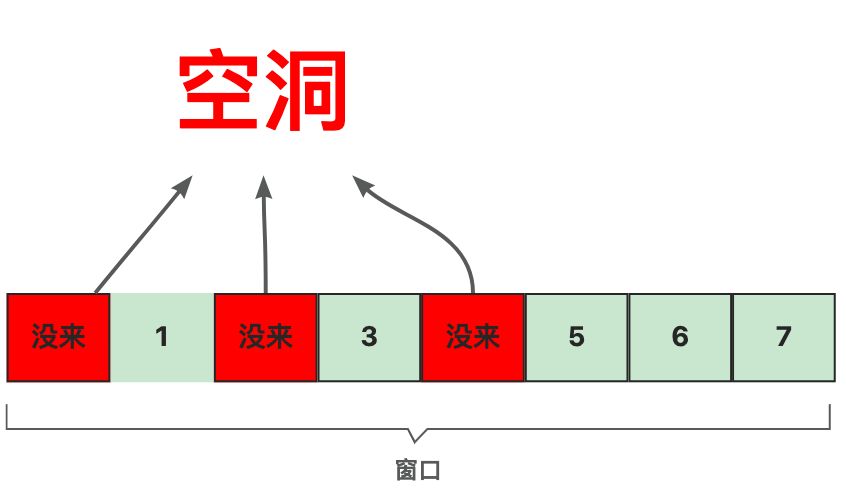

首先讲一下什么是空洞：

空洞就是一个接收窗口接收数据的时候，出现乱序，导致数据不连续。中间暂时没有到的数据便会形成空洞。

SACK字段记录内容

SACK记录的格式为 【连续数据块的起始序列号-这个连续数据块的结束序列号 + 1】被记录在TCP数据包的选项字段中。对于选项字段的格式，我们在文章最开始的部分已经讲解。SACK对应的选项 kind=5

接收方检查出现空洞后，便会在ACK包中加上SACK， 来告知发送方，虽然我缺 ack = xx的包，但是，我最近的连续区域为 【a b】。 这样发送端拿到ACK包便知道接收端详细的”近况“。从而推算出应该重传的包。而不必发送那些 【a b】偏移区域对应的包了。

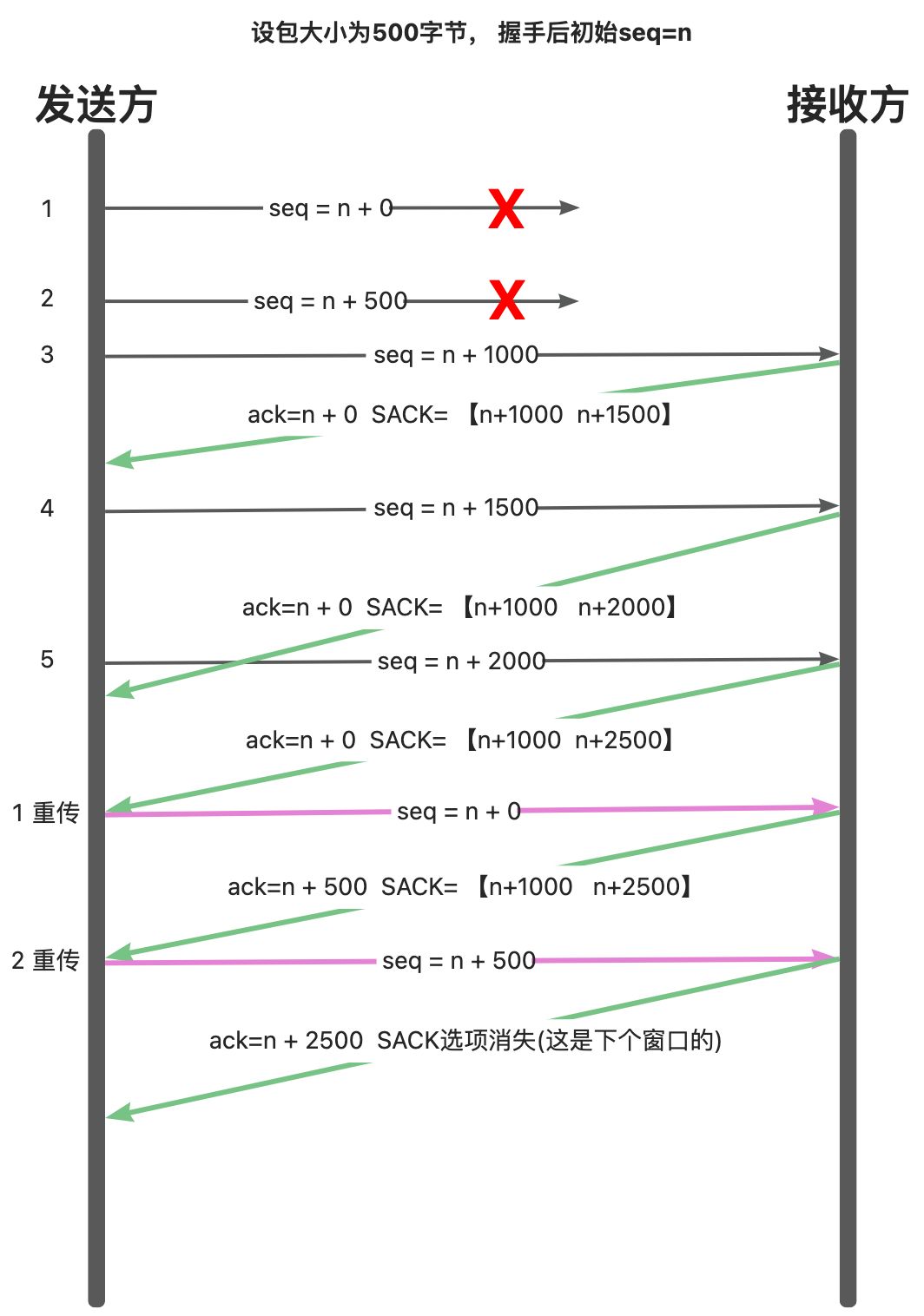

如下图所示：

DSACK - 重复选择性确认

DSACK是在SACK基础上扩展的一个选项类型。相当于SACK的增强版，因为它作为选项类型，其内容有一部分包含了SACK的功能，又有自己的功能。他主要是为了解决，发送方因网络延迟，不断发送重复包的问题。对于接收方收到重复包，能通知对方则应尽早通知对方。DSACK里面的内容，存放了重复接收的数据范围。同时也存放了老的SACK中指定的，已收到的连续数据范围。 全乎了。

DSACK 选项类型 kind值和SACK值采用的是一个， 为5. 但是数据格式可以在解析的时候区分究竟是SACK还是DSACK可以根据格式解析。如下：

ACK=2001, SACK=[DSACK:1000-2000] [SACK:3000-4000]
（期望）  （1000-2000重复接收）     （下个连续的数据为 3000-4000）

总结

我们稍微总结一下，TCP为了保证可靠快速传输，做的支持的机制:

• 流水线协议 + 滑动窗口配合
• 发送端的超时重传机制
• 古早TCP版本的 接收方ACK延迟机制
• 后期优化： 快速重传 + 选择性确认(SACK) + 重复选择性确认(DSACK)
