网格（Grid）

网格布局是由“行”和“列”分割的单元格所组成，网格布局具有较强的页面均分能力，子组件占比控制能力，是一种重要自适应布局，其使用场景有九宫格图片展示、日历、计算器等。

ArkUI提供了Grid容器组件和子组件GridItem，用于构建网格布局。Grid用于设置网格布局相关参数，GridItem定义子组件相关特征。Grid组件支持使用条件渲染、循环渲染、懒加载等方式生成子组件。

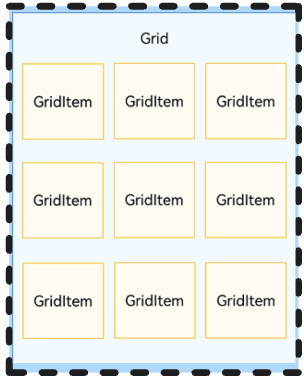

Grid组件为网格容器，其子组件必须是GridItem组件，两者的关系如下图所示。

基本使用

在使用Grid和GridItem进行布局时需要设置行和列的数量以及占比，通过.rowsTemplate("1fr 1fr 1fr")和.columnsTemplate('1fr 2fr 1fr')和进行列数量和占比设置，其中有几个fr就表示几列或者几行，前面的数字表示单元格占比。

如下图所示

代码如下

@Entry
@Component
struct Index {
  @State gridItemList: number[] = [1, 2, 3, 4, 5, 6, 7, 8, 9]

  build() {
    Column() {
      Grid() {
        ForEach(this.gridItemList, (item: number) => {
          GridItem() {
            Row()
              .width("100%").height("100%").backgroundColor('#A4C2E2')
          }
        })
      }
      .columnsTemplate('1fr 2fr 1fr') //3列，占比为1:2:1
      .rowsTemplate("1fr 1fr 1fr") //3行，占比1:1:1
      .columnsGap(10)	//列间距
      .rowsGap(10)		//行间距
    }.width("100%")
    .backgroundColor("#dedede")
    .padding(10)
  }
}

[!Warning]

• 如果Grid组件设置了宽高属性，则其尺寸为设置值。如果没有设置宽高属性，Grid组件的尺寸默认适应其父组件的尺寸。

• 行、列数量与占比同时设置：Grid只展示固定行列数的元素，其余元素不展示，且Grid不可滚动。（推荐使用该种布局方式）

• 只设置行、列数量与占比中的一个：元素按照设置的方向进行排布，超出的元素可通过滚动的方式展示。

• 行列数量与占比都不设置：元素在布局方向上排布，其行列数由布局方向、单个网格的宽高等多个属性共同决定。超出行列容纳范围的元素不展示，且Grid不可滚动。

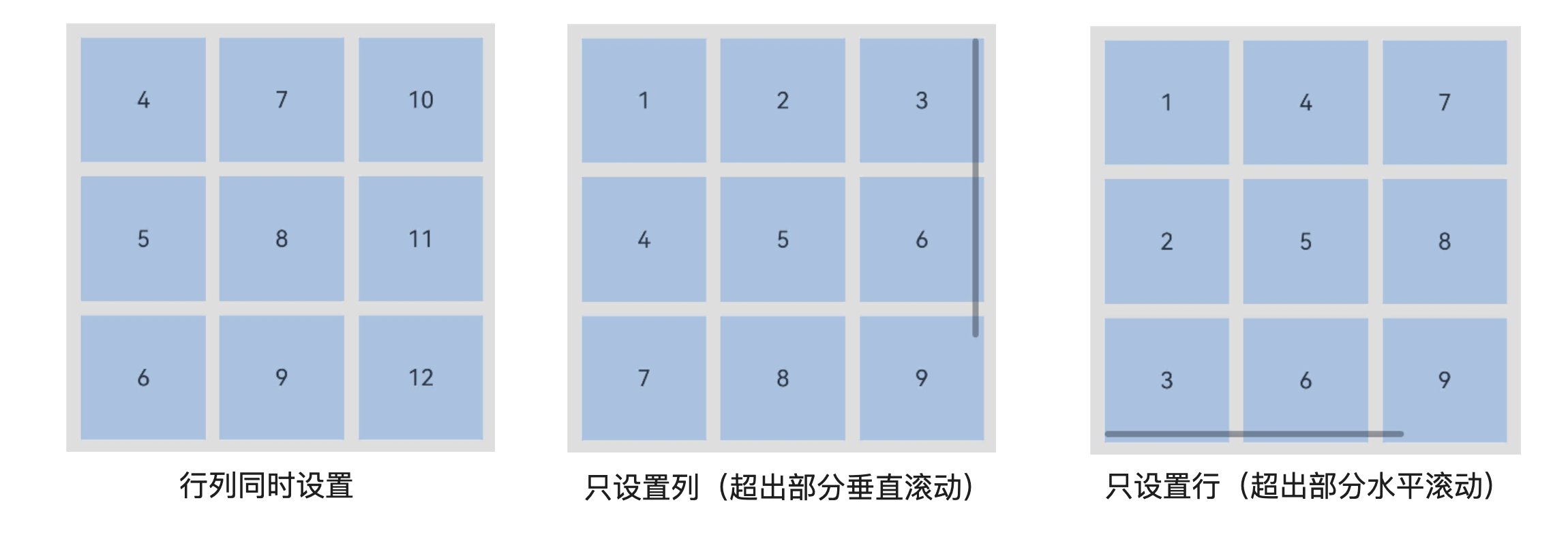

采用下面配置测试以上情况，将Grid父组件的尺寸设置为300x300，Grid宽度自适应父组件高度，每一个GridItem尺寸设置为86.6x86.6，行间距、列间距设置为10，测试结果如下：

设置主轴排列方向

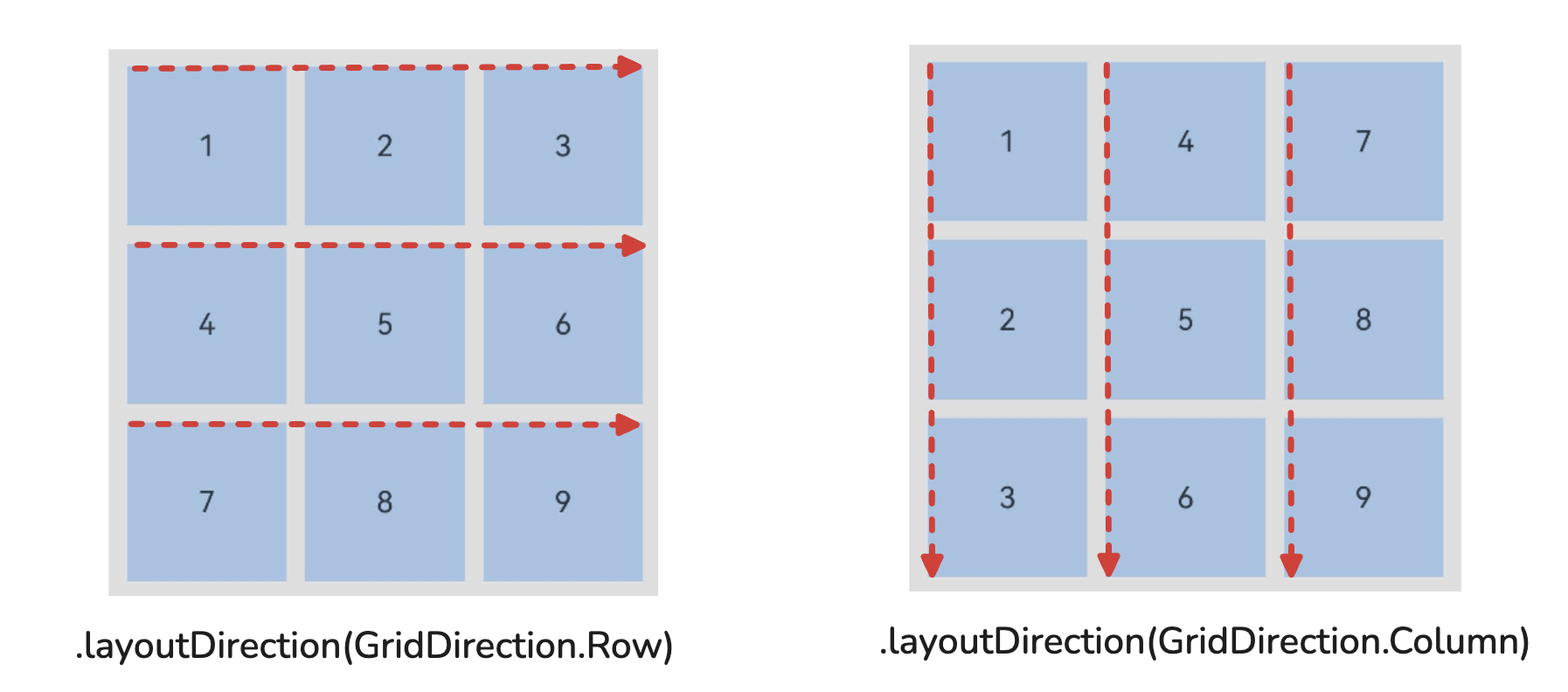

使用Grid构建网格布局时，若没有设置行列数量与占比，可以通过layoutDirection设置网格布局的主轴方向，决定子组件的排列方式，此时可以结合minCount和maxCount属性来约束主轴方向上的网格数量。

• 当前layoutDirection设置为Row时，先从左到右排列，排满一行再排下一行。
• 当前layoutDirection设置为Column时，先从上到下排列，排满一列再排下一列，

如上图所示。此时，将maxCount属性设为3，表示主轴方向上最大显示的网格单元数量为3。

@Entry
@Component
struct Index {
  @State gridItemList: number[] = [1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12]

  build() {
    Column() {
      Grid() {
        ForEach(this.gridItemList, (item: number) => {
          GridItem() {
            Text(`${item}`)
              .width(86.6).height(86.6).backgroundColor('#A4C2E2').textAlign(TextAlign.Center)
          }
        })
      }
      .layoutDirection(GridDirection.Row) //主轴水平向右(排完一排再排下一排)
      //.layoutDirection(GridDirection.Column)  //主轴向下(排完一列再排下一列)
      .maxCount(3)  //主轴方向的最大个数
      .columnsGap(10) //列间距
      .rowsGap(10) //行间距
    }
    .width(300)
    .backgroundColor("#dedede")
    .padding(10)
  }
}

[!Warning]

layoutDirection属性仅在不设置rowsTemplate和columnsTemplate时生效。

合并单元格

在Grid组件中，可以通过创建Grid时传入合适的GridLayoutOptions实现如图所示的单个网格横跨多行或多列的场景。

参数：

• 通过onGetRectByIndex返回的[rowStart,columnStart,rowSpan,columnSpan]来实现跨行跨列布局。

  • rowStart和columnStart属性表示指定当前元素起始行号和起始列号

  • rowSpan和columnSpan属性表示指定当前元素的占用行数和占用列数。

示例：

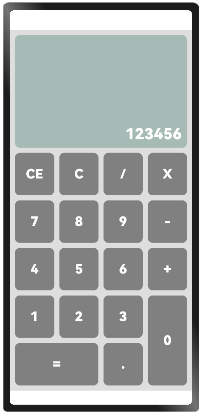

例如计算器的按键布局就是常见的不均匀网格布局场景。如下图，计算器中的按键“0”和“=”，按键“0”横跨标号为0、1列，按键“=”横跨标号为3、4行。每一个GridItem都有一个索引标号，其行列标号从0开始，依次编号。

@Entry
@Component
struct Index {
  //按键显示的文本
  @State gridItemList: string[] = [
    'CE', 'C', '/', 'X',
    '7', '8', '9', '-',
    '4', '5', '6', '+',
    '1', '2', '3', '=',
    '0', '.'
  ]

  //滚动条，需要和Grid绑定
  private scroller: Scroller = new Scroller()

  //网格布局
  private gridLayoutOptions: GridLayoutOptions = {
    regularSize: [1, 1],
    onGetRectByIndex: (index: number) => {
      if (index === 15) {
        return [4, 0, 1, 2]
      }
      if (index === 16) {
        return [3, 2, 2, 1]
      }

      return [0, 0, 1, 1]
    }
  }

  build() {
    Column({ space: 10 }) {
      Row() {
        Text("123456")
          .textAlign(TextAlign.End)
          .fontSize(30)
          .fontWeight(FontWeight.Bolder)
          .fontColor(Color.White)
      }
      .width("100%")
      .layoutWeight(1)
      .justifyContent(FlexAlign.End)
      .alignItems(VerticalAlign.Bottom)
      .backgroundColor("#ffa0bcb4")
      .padding(10)
      .borderRadius(10)

      Grid(this.scroller, this.gridLayoutOptions) {
        ForEach(this.gridItemList, (item: string) => {
          GridItem() {
            Text(item)
              .width("100%")
              .height("100%")
              .fontColor(Color.White)
              .fontSize(26)
              .textAlign(TextAlign.Center)
              .fontWeight(FontWeight.Bolder)
              .backgroundColor(Color.Grey)
              .borderRadius(10)
          }
        })
      }
      .width("100%")
      .height(460)
      .columnsGap(10)
      .rowsGap(10)
      .columnsTemplate('1fr 1fr 1fr 1fr')
      .rowsTemplate('1fr 1fr 1fr 1fr 1fr')
    }
    .width("100%")
    .height("100%")
    .backgroundColor("#dedede")
    .padding(10)
  }
}

控制滚动位置

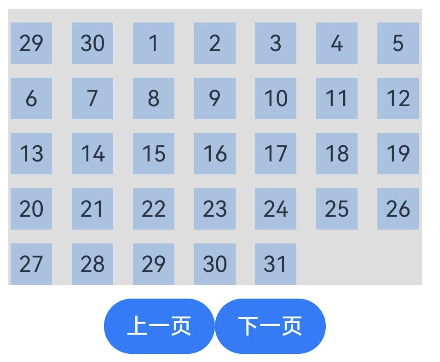

Grid组件初始化时，可以绑定一个Scroller对象，用于进行滚动控制，例如通过Scroller对象的scrollPage方法进行翻页。

@Entry
@Component
struct Index {
  @State gridItemList: number[] = []
  private scroller: Scroller = new Scroller();

  aboutToAppear(): void {
    for (let i = 1; i <= 30; i++) {
      this.gridItemList.push(i)
    }

    for (let i = 1; i <= 31; i++) {
      this.gridItemList.push(i)
    }
  }

  build() {
    Column({ space: 10 }) {
      Grid(this.scroller) {
        ForEach(this.gridItemList, (item: number) => {
          GridItem() {
            Text(`${item}`)
              .width(30).height(30).backgroundColor('#A4C2E2').textAlign(TextAlign.Center)
          }
        })
      }
      .width(300)
      .height(200)
      .backgroundColor("#dedede")
      .columnsTemplate("1fr 1fr 1fr 1fr 1fr 1fr 1fr")
      .columnsGap(10) //列间距
      .rowsGap(10) //行间距

      Row() {
        Button("上一页").onClick(() => {
          this.scroller.scrollPage({
            next: false
          })
        })
        Button("下一页").onClick(() => {
          this.scroller.scrollPage({
            next: true
          })
        })
      }
    }
    .padding(10)
  }
}

到此，Grid网格布局的使用就介绍完了🎉🎉🎉。
