前言
贝塞尔曲线的几何真谛
核心代码实现
二阶贝塞尔：灵动的单点拉力
三阶贝塞尔：S 型曲线的艺术
鸿蒙流体视觉：背景波浪与路径裁剪
贝塞尔生成逻辑流程图 (德卡斯特里奥算法)
贝塞尔曲线参数对照表
鸿蒙实战：自适应液态刷新球
总结

前言

在 HarmonyOS NEXT 的 UI 进化史中，“自然”与“流体”是核心关键词。不同于生硬的直线切换，鸿蒙系统的动效往往带有类似液体的张力与柔和度。这种充满生命力的视觉效果，其数学根基正是 贝塞尔曲线 (Bezier Curve)。

作为图形学中最优雅的工具，贝塞尔曲线允许我们用极少的控制点勾勒出极其复杂的连续曲率。在 Flutter 开发鸿蒙应用时，无论是绘制动态的背景波浪，还是自定义独特的切圆角效果，掌握贝塞尔曲线的参数方程都是实现“高级感”的关键。本文将带你走进曲线的数学殿堂，探索如何用代码雕琢鸿蒙的流体之美。

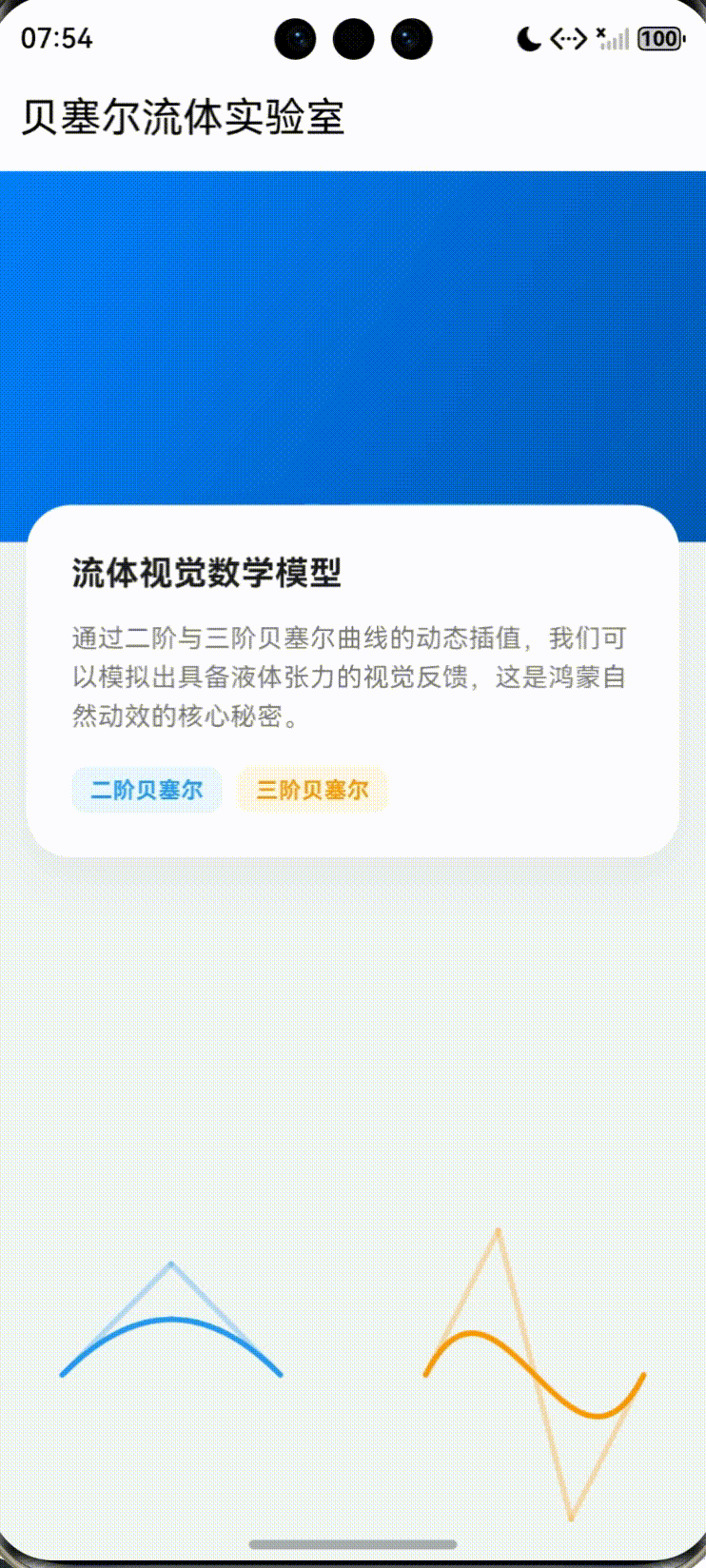

在这里插入图片描述

贝塞尔曲线的几何真谛

贝塞尔曲线的核心在于线性插值。以二阶曲线为例，它由起始点 $P_0$ 、控制点 $P_1$ 和终点 $P_2$ 构成。其生成过程遵循“德卡斯特里奥算法”（De Casteljau’s algorithm）：在 $P_0P_1$ 和 $P_1P_2$ 连线上分别按比例 $t$ 取点，再在这两个动点连线上按比例 $t$ 取点，最后的动点轨迹即为曲线。

3. 核心代码实现

在 Flutter 中，我们主要通过 Path 类的 quadraticBezierTo 和 cubicTo 方法来绘制。

3.1 二阶贝塞尔 (Quadratic Bezier)

// P0 是当前画笔位置，P1(x1, y1) 是控制点，P2(x2, y2) 是终点
path.quadraticBezierTo(x1, y1, x2, y2);

3.2 三阶贝塞尔 (Cubic Bezier)

// P1(x1, y1) 和 P2(x2, y2) 是两个控制点，P3(x3, y3) 是终点
path.cubicTo(x1, y1, x2, y2, x3, y3);

4. 二阶贝塞尔：灵动的单点拉力

参数方程：
$[ B(t) = (1-t)^2P_0 + 2t(1-t)P_1 + t^2P_2, \quad t \in [0, 1] ]$

特征：结构简单，计算量小。
鸿蒙应用：常用于气泡弹窗的圆润尖角、简单的背景弧线。

5. 三阶贝塞尔：S 型曲线的艺术

参数方程：
$[ B(t) = (1-t)^3P_0 + 3t(1-t)^2P_1 + 3t^2(1-t)P_2 + t^3P_3, \quad t \in [0, 1] ]$

特征：拥有两个控制点，可以实现方向反转（S 形），曲率过渡更平滑。
鸿蒙应用：复杂的液态流动效果、Logo 标志绘制、平滑的路径过渡。

6. 鸿蒙流体视觉：背景波浪与路径裁剪

在适配鸿蒙全场景设备时，利用 CustomClipper 结合贝塞尔曲线，可以实现极具辨识度的顶部容器：

class WaveClipper extends CustomClipper<Path> {
  @override
  Path getClip(Size size) {
    var path = Path();
    path.lineTo(0, size.height - 40);
    // 使用二阶贝塞尔绘制平滑波浪
    path.quadraticBezierTo(
      size.width / 2, size.height,
      size.width, size.height - 40
    );
    path.lineTo(size.width, 0);
    return path;
  }
  @override
  bool shouldReclip(CustomClipper old) => true;
}

7. 贝塞尔生成逻辑流程图 (德卡斯特里奥算法)

8. 贝塞尔曲线参数对照表

阶数	控制点数量	自由度	典型用途	性能开销
一阶	0 (直线)	低	基础边框	极低
二阶	1	中	圆弧、抛物线、气泡角	低
三阶	2	高	波浪、S 型曲线、图标绘制	中
高阶	3+	极高	复杂艺术路径 (通常拆分为多段三阶)	高

9. 鸿蒙实战：自适应液态刷新球

利用三阶贝塞尔，我们可以模拟一个受重力感应影响的液态球体：

void drawLiquidDrop(Canvas canvas, Size size) {
  final path = Path();
  path.moveTo(size.width / 2, 0);
  // 通过动态改变控制点位置，实现挤压变形的视觉错觉
  path.cubicTo(
    size.width * 0.8 + _offset, size.height * 0.2,
    size.width * 0.8, size.height * 0.8,
    size.width / 2, size.height
  );
  // ... 对称绘制另一半
  canvas.drawPath(path, liquidPaint);
}
