一、colorFilter 能干啥

美颜类应用里，图片处理和美化功能很关键。通过对原始图像做色彩滤镜调整，能创造出各种美图滤镜效果。

ArkUI 的 Image 组件有 colorFilter 属性，这是实现图片滤镜的核心。它允许通过数学矩阵或底层图形对象操纵像素颜色通道。

本文讲几个常见滤镜效果：

• 复古灰度
• 反色
• 饱和度增强
• 美白

同时解析 colorFilter 的两种使用方式：4×5 RGBA 转换矩阵和颜色滤波器。

二、实现原理：RGBA 通道线性变换

colorFilter 本质是对像素 RGBA 通道做线性变换，在渲染管线的片元着色阶段执行，最终影响渲染输出颜色。

ArkUI 提供两种方式实现这种变换：

• 4×5 颜色矩阵（用 number[] 数组传入）
• 颜色滤波器（用 BlendMode 混合模式）

4×5 颜色矩阵详解

颜色矩阵是业界通用方法，通过 colorFilter 传入 4×5 的 RGBA 转换矩阵。数学原理上这是 4×5 二维矩阵，但在 ArkTS 里要按行优先展开，封装成 20 个数值的一维数组。

前 5 个元素对应第一行（R 通道变换），接下来 5 个对应第二行（G 通道变换），以此类推。

颜色转换公式：

其中：

• R, G, B, A：原始像素分量，取值 [0,255]
• R’, G’, B’, A’：变换后颜色分量
• mxy：颜色通道间转换系数
• mx4：颜色偏移量（乘 255 得实际偏移值）

矩阵参数详解：

每行决定输出的通道：

• Row 0 → 红色（Red’）：R’ = m00_R + m01_G + m02_B + m03_A + m04*255
• Row 1 → 绿色（Green’）：G’ = m10_R + m11_G + m12_B + m13_A + m14*255
• Row 2 → 蓝色（Blue’）：B’ = m20_R + m21_G + m22_B + m23_A + m24*255
• Row 3 → 透明度（Alpha’）：A’ = m30_R + m31_G + m32_B + m33_A + m34*255

对角线元素（m00, m11, m22, m33）：控制对应通道缩放

• 等于 1：保持原色
• 大于 1：增强该通道
• 小于 1：减弱该通道
• 等于 0：完全移除该通道

比如 m00 控制红色通道：

• m00 = 0：移除红色（图片变蓝绿）
• m00 = 0.5：减弱红色
• m00 = 1：保持原色
• m00 = 2：红色加倍

非对角线元素：控制通道混合，实现色相偏移、去色等

• 正值：增加其他通道对当前通道贡献
• 负值：反向混合

比如黑白胶片滤镜，RGB 三通道用相同权重系数（0.213, 0.715, 0.072），这是 BT.709 标准的灰度转换系数，把 RGB 混合消除色相只保留亮度。

第 5 列元素（mx4）：控制色彩偏移，整体提亮、压暗、色调偏移

• 范围 [0,1]，实际偏移 = 该值 × 255
• 比如 0.1 表示增加 25.5 亮度值

颜色滤波器（API 12+）

从 API 12 起，ArkUI 开放 @ohos.graphics.drawing 模块的颜色滤波器（DrawingColorFilter）。这方式更高级、语义化、简便。

接口：createBlendModeColorFilter(color: common2D.Color | number, mode: BlendMode) : ColorFilter

参数：

• color：目标颜色（ARGB 格式）
• mode：混合模式算法
  • BlendMode.SRC_IN：改变图标颜色（保留透明度）
  • BlendMode.DST_OVER：在图片下方绘制背景色
  • BlendMode.MODULATE：颜色相乘，使图片变暗或着色
  • BlendMode.PLUS：颜色叠加，提亮效果

两种方式对比：

对比维度	颜色矩阵	颜色滤波器
核心原理	4×5矩阵线性变换像素RGB/Alpha值	源图与目标图按混合规则融合
使用场景	精细参数控制（亮度、饱和度等），灵活可控	简单UI染色、叠加、蒙版等

三、滤镜实现

原图显示：单位矩阵

滤镜列表第一个选项是"原图"，用单位矩阵实现：

/**
 * Original color matrix
 */
export const ORIGINAL_MATRIX: number[] = [
  1, 0, 0, 0, 0,
  0, 1, 0, 0, 0,
  0, 0, 1, 0, 0,
  0, 0, 0, 1, 0
];

这是标准单位矩阵，不改变任何 RGBA 值，保持原图效果或重置。

复古灰度滤镜

/**
 * Retro/Vintage matrix
 */
const RETRO_COLOR_MATRIX: number[] = [
  0.213, 0.715, 0.072, 0, 0, // R' = Sepia calculation for Red
  0.213, 0.715, 0.072, 0, 0, // G' = Sepia calculation for Green
  0.213, 0.715, 0.072, 0, 0, // B' = Sepia calculation for Blue
  0, 0, 0, 1, 0              // Alpha unchanged
];

RGB 三通道用相同权重系数（0.213, 0.715, 0.072），这是 ITU-R BT.709 标准的亮度计算公式：

灰度图特点是每个像素的 R、G、B 值相等。通过转换矩阵使 R’ = G’ = B’，图片失去色相只保留亮度。

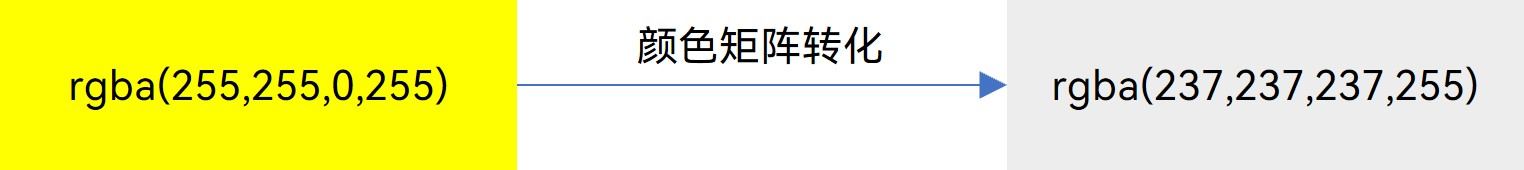

实际计算举例：

假设原始 RGBA 为 (255, 255, 0, 255)，即黄色：

• R’ = 0.213×255 + 0.715×255 + 0.072×0 = 236.64
• G’ = 0.213×255 + 0.715×255 + 0.072×0 = 236.64
• B’ = 0.213×255 + 0.715×255 + 0.072×0 = 236.64
• A’ = 255

转换后变成 (237, 237, 237, 255)，灰色。

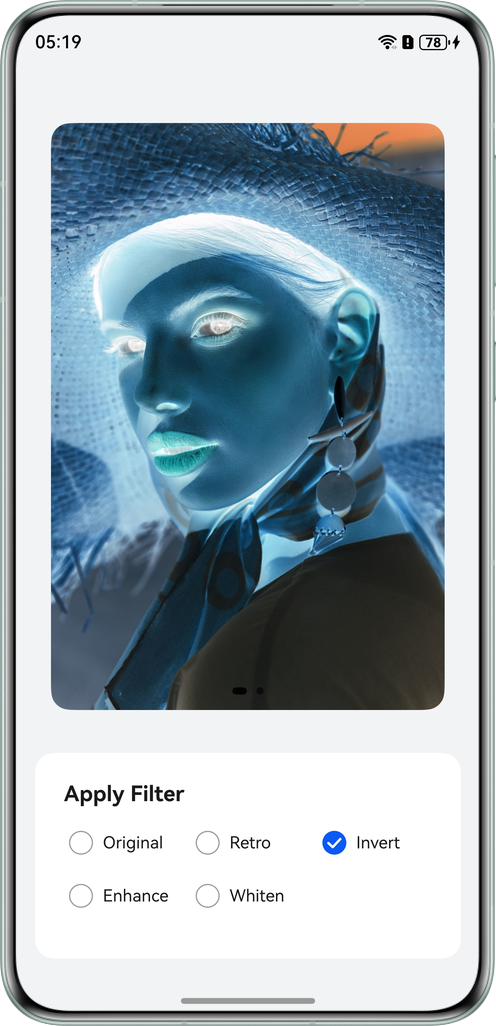

反色滤镜

/**
 * Invert/Reverse color matrix
 */
const REVERSE_COLOR_MATRIX: number[] = [
  -1, 0, 0, 0, 1, // R' = -1*R + 255
  0, -1, 0, 0, 1, // G' = -1*G + 255
  0, 0, -1, 0, 1, // B' = -1*B + 255
  0, 0, 0, 1, 0   // Alpha unchanged
];

原理：

• 每个颜色通道系数为 -1，实现颜色取反
• 第 5 列偏移量为 1（即 255），补偿负值使结果在 [0,255] 范围内
• 数学公式：新颜色 = 255 - 原颜色

比如原色 (100, 150, 200) 反色后变成 (155, 105, 55)。

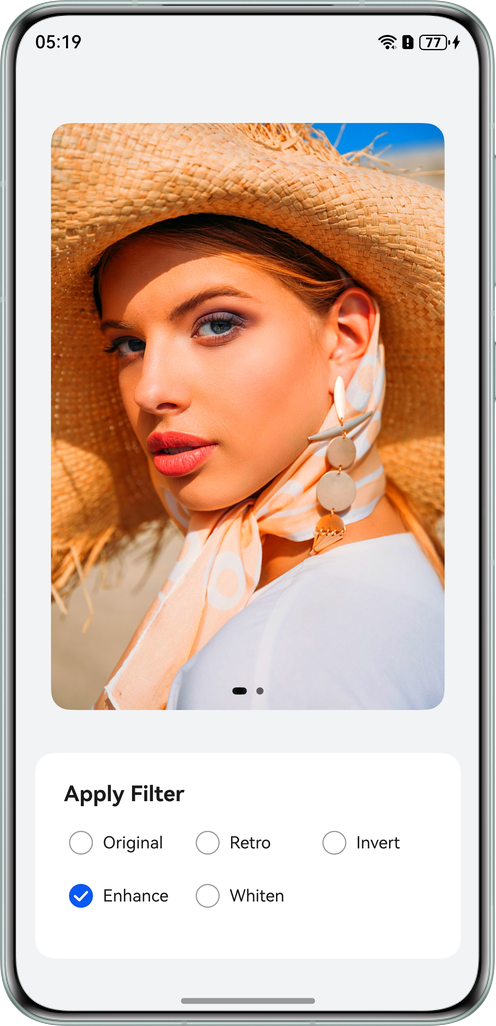

饱和度增强滤镜

/**
 * Saturation Enhancement matrix (Approx 1.8x saturation)
 */
const ENHANCE_COLOR_MATRIX: number[] = [
  1.63, -0.5723, -0.0577, 0, 0, // R' = High weight Red
  -0.17, 1.2277, -0.0577, 0, 0, // G' = High weight Green
  -0.17, -0.5723, 1.7423, 0, 0, // B' = High weight Blue
  0, 0, 0, 1, 0                 // Alpha unchanged
];

原理：

• 对角线元素增大（1.63, 1.2277, 1.7423），增强各通道颜色强度
• 非对角线负值减少其他通道干扰，使颜色更纯净
• 整体饱和度提升约 1.8 倍，色彩更鲜艳

基于线性插值原理，在"灰度图像"与"原图"间加权混合：

• S ≈ 1.8，提升饱和度约 80%
• Gray 表示像素亮度值（BT.709 标准）

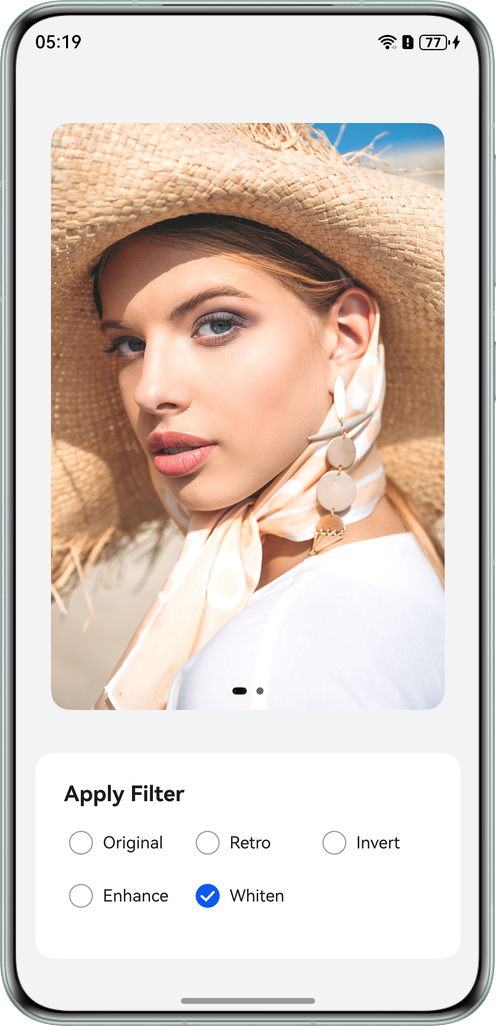

美白滤镜（颜色滤波器）

美白效果用颜色滤波器实现：

/**
 * Whitening color configurations
 */
const WHITENING_COLOR_CONFIG: common2D.Color = {
  alpha: 30, // Low opacity for the blend (≈12%)
  red: 255,
  green: 255,
  blue: 255
};

/**
 * Creates a color filter for whitening effect
 */
const WHITENING_COLOR_FILTER =
  drawing.ColorFilter.createBlendModeColorFilter(WHITENING_COLOR_CONFIG, drawing.BlendMode.PLUS);

原理：

• 用 createBlendModeColorFilter 创建混合模式滤镜
• 颜色配置为低透明度白色（alpha = 30，约 12%）
• 采用 BlendMode.PLUS 混合模式，将白色叠加到原图
• 整体提亮，肤色显白皙，保留细节

四、开发步骤

步骤一：定义滤镜数据结构

/**
 * Interface definition for Filter Options
 */
export interface FilterOption {
  label: string; // Display text for the UI
  value: string; // Unique identifier for logic
  filter: ColorFilter | number[]; // The actual Matrix or Drawing Object
}

步骤二：初始化滤镜配置

/**
 * List of available filter options
 */
export const FILTER_OPTIONS: FilterOption[] = [
  { label: 'Original', value: 'original', filter: ORIGINAL_MATRIX },
  { label: 'Retro', value: 'retro', filter: RETRO_COLOR_MATRIX },
  { label: 'Invert', value: 'invert', filter: REVERSE_COLOR_MATRIX },
  { label: 'Enhance', value: 'enhance', filter: ENHANCE_COLOR_MATRIX },
  { label: 'Whiten', value: 'whitening', filter: WHITENING_COLOR_FILTER }
];

步骤三：初始化滤镜状态

aboutToAppear(): void {
  // Initialize all images to 'original' filter
  this.imageFilterTags = new Array<string>(CAROUSEL_DATA_SOURCE.length).fill('original');
}

步骤四：应用滤镜

在 Image 组件用 colorFilter 属性：

Image(imgRes)
  .width('100%')
  .height('100%')
  .objectFit(ImageFit.Contain)
  .borderRadius(16)
  .colorFilter(this.getFilterByTag(this.imageFilterTags[index]))

辅助方法获取滤镜对象：

// Helper: Retrieves the actual filter object based on the tag string
private getFilterByTag(tag: string): ColorFilter | number[] {
  const option = FILTER_OPTIONS.find(opt => opt.value === tag);
  return option ? option.filter : ORIGINAL_MATRIX;
}

五、踩坑总结

坑一：SVG 图片 colorFilter 不生效

PNG、JPG 正常，SVG 不起作用。

原因：API 版本及 SVG 内部结构有关

• API 11 及之前：SVG 不支持 colorFilter
• API 12+：支持 DrawingColorFilter，但只在 SVG 设置 stroke 属性时生效
• API 21+：当 supportSvg2(true) 时，colorFilter 才对整个 SVG 起作用

解决：低版本把 SVG 转 PNG 或 PixelMap 再应用 colorFilter，或用 fillColor 属性（单色图标）。

坑二：colorFilter 和 renderMode 混用失效

设置 renderMode: ImageRenderMode.Template 把图标染黑色，后来加了 colorFilter，Template 效果消失。

原因：系统规格指出：设置 colorFilter 时，renderMode 不生效。

解决：不要混用。要染色直接用 colorFilter 模拟 Template 模式（忽略原图像素颜色，只保留 Alpha 通道）。比如染红色：

[
  0, 0, 0, 0, 1, // Max out red channel (Offset)
  0, 0, 0, 0, 0, // Zero out green channel
  0, 0, 0, 0, 0, // Zero out blue channel
  0, 0, 0, 1, 0  // Preserve original alpha channel
]

六、使用建议

• 精细参数控制（亮度、饱和度）→ 用颜色矩阵
• 简单染色、叠加、蒙版 → 用颜色滤波器
• 需要动态调整效果 → 颜色矩阵更灵活
• 固定效果一键应用 → 颜色滤波器更简单

记住：颜色矩阵是 number[] 数组，20 个元素。颜色滤波器是 DrawingColorFilter 对象，用 BlendMode 创建。两者不混用。
