HarmonyOS 3D相册轮播组件深度解析：从原理到实践

前言

最近在做一个照片整理应用时,需要实现一个炫酷的3D卡片轮播效果。经过一番探索,基于 HarmonyOS ArkUI 实现了支持弧形和 Coverflow 两种风格的轮播组件。这篇文章分享一下实现过程中的核心思路和关键技术点。

## 一、设计思路

1.1 传统轮播的局限

常规的轮播组件通常基于离散的"页码"概念：当前在第几页,切换到第几页。这种方式在实现复杂的3D效果时会遇到问题：

• 手势拖动时卡片跳变,不够流畅
• 难以实现连续的空间变换
• 动画过渡不自然

1.2 连续滚动位置的核心思想

这个组件的关键创新在于引入了连续浮点滚动位置 scrollPos:

@State private scrollPos: number = 0;

• scrollPos = 0.0 表示第0组卡片居中
• scrollPos = 1.0 表示第1组卡片居中
• scrollPos = 2.7 表示位于第2、3组之间

手势拖动时实时更新这个浮点值,卡片根据相对位置进行插值计算,实现完全跟手的连续变换。

【配图位置2：scrollPos连续值示意图 - 展示0.0到3.0之间卡片位置的变化】

二、核心技术实现

2.1 五槽位插值系统

每张卡片相对于中心位置的偏移量 slotOffset 范围是 -2.0 ~ +2.0,对应5个关键槽位:

槽位:  -2      -1       0       +1      +2
      (左2)   (左1)   (中心)   (右1)   (右2)

为每个槽位预设变换参数,中间位置通过线性插值计算:

private interp(slotOffset: number, vals: number[]): number {
  const clamped = Math.max(-2.0, Math.min(2.0, slotOffset));
  const rawIdx = clamped + 2; // 映射到 0~4
  const lo = Math.floor(rawIdx);
  const hi = Math.min(4, lo + 1);
  const frac = rawIdx - lo;
  return vals[lo] + (vals[hi] - vals[lo]) * frac;
}

2.2 两种风格的参数配置

弧形风格 (Arc)：卡片沿弧线排列,带旋转角度

export const STYLE_ARC = {
  tx: [-180, -120, 0, 120, 180],      // X轴位移
  ty: [60, 20, -20, 20, 60],          // Y轴位移(弧形曲线)
  rotate: [-12, -6, 0, 6, 12],        // Z轴旋转角度
  scale: [0.7, 0.85, 1.0, 0.85, 0.7], // 缩放比例
  opacity: [0.4, 0.7, 1.0, 0.7, 0.4]  // 透明度
};

Coverflow风格：经典的3D翻转效果

export const STYLE_COVERFLOW = {
  tx: [-200, -100, 0, 100, 200],
  ty: [0, 0, 0, 0, 0],                // Y轴不变
  rotate: [-65, -35, 0, 35, 65],      // Y轴3D旋转
  scale: [0.6, 0.8, 1.0, 0.8, 0.6],
  opacity: [0.3, 0.6, 1.0, 0.6, 0.3]
};

2.3 卡片渲染与变换

使用 ForEach 遍历可见卡片索引,每张卡片根据 cardIdx - scrollPos 计算相对位置:

ForEach(this.visibleCardIndices(), (cardIdx: number) => {
  ArcCard({
    group: this.groupAt(cardIdx),
    isCenter: Math.abs(cardIdx - this.scrollPos) < 0.5,
    onTap: () => this.onCenterTap()
  })
  .translate({
    x: this.interp(cardIdx - this.scrollPos,
       this.carouselStyle === 'arc' ? STYLE_ARC.tx : STYLE_COVERFLOW.tx),
    y: this.interp(cardIdx - this.scrollPos,
       this.carouselStyle === 'arc' ? STYLE_ARC.ty : STYLE_COVERFLOW.ty)
  })
  .rotate(this.carouselStyle === 'arc'
    ? { angle: this.interp(cardIdx - this.scrollPos, STYLE_ARC.rotate) }
    : { x: 0, y: 1, z: 0,
        angle: this.interp(cardIdx - this.scrollPos, STYLE_COVERFLOW.rotate) })
  .scale({
    x: this.interp(cardIdx - this.scrollPos, /*...*/),
    y: this.interp(cardIdx - this.scrollPos, /*...*/)
  })
  .opacity(this.interp(cardIdx - this.scrollPos, /*...*/))
  .zIndex(Math.round(this.interp(cardIdx - this.scrollPos, [1, 2, 5, 2, 1])))
}, (cardIdx: number) => cardIdx.toString())

关键点:

• ForEach 的 key 绑定 cardIdx,而非槽位索引,保证卡片身份稳定
• scrollPos 变化时,每张卡的相对位置连续变化
• interp() 实时插值,ArkUI 逐帧更新,无跳变

三、手势交互实现

3.1 手势拖动

使用 PanGesture 监听水平滑动:

.gesture(
  PanGesture({ direction: PanDirection.Horizontal, distance: 6 })
    .onActionStart((_event: GestureEvent) => {
      const frozen = this.scrollPos;
      this.gestureBasePos = frozen;
      animateTo({ duration: 0 }, () => {
        this.scrollPos = frozen;
      });
    })
    .onActionUpdate((event: GestureEvent) => {
      const rawPos = this.gestureBasePos - event.offsetX / GESTURE_SPACING;
      this.scrollPos = Math.max(0, Math.min(this.groups.length - 1, rawPos));
    })
    .onActionEnd((event: GestureEvent) => {
      const velocityContrib = Math.max(-1.5, Math.min(1.5,
        -(event.velocityX / GESTURE_SPACING) * 0.45));
      const target = Math.round(this.scrollPos + velocityContrib);
      this.snapTo(target);
    })
)

实现细节:

1. onActionStart: 记录手势起始位置 gestureBasePos,冻结当前 scrollPos
2. onActionUpdate: 根据手指偏移量实时更新 scrollPos,实现跟手效果
3. onActionEnd: 根据滑动速度计算惯性,弹簧动画吸附到最近的整数位置

3.2 弹簧吸附动画

private snapTo(target: number): void {
  const clamped = Math.max(0, Math.min(this.groups.length - 1, target));
  animateTo({ curve: curves.springMotion(0.32, 0.82) }, () => {
    this.scrollPos = clamped;
  });
}

使用 springMotion 曲线,参数 (0.32, 0.82) 提供自然的物理回弹效果。

四、性能优化

4.1 可见卡片窗口

不渲染所有卡片,只渲染当前可见范围:

private visibleCardIndices(): number[] {
  const lo = Math.max(0, Math.floor(this.scrollPos) - 2);
  const hi = Math.min(this.groups.length - 1, Math.ceil(this.scrollPos) + 2);
  const arr: number[] = [];
  for (let i = lo; i <= hi; i++) {
    arr.push(i);
  }
  return arr;
}

使用 floor/ceil 而非 round,避免在半整数位置(1.5、2.5)时卡片频繁增删,窗口最多6张卡片。

4.2 分页加载

接近末尾时自动加载更多:

private snapTo(target: number): void {
  // ...
  if (this.groups.length - clamped <= 3 && !this.manager!.exhausted) {
    this.loadMore();
  }
}

五、适配与扩展

5.1 设备适配

针对折叠屏(Pura X系列)做了特殊适配:

private isPuraXSeries(): boolean {
  const ratio = this.globalInfoModel.aspectRatio;
  const width = this.globalInfoModel.deviceWidth;
  return (ratio > 0.8 && ratio < 1.2) ||      // 方形屏
         (ratio > 0.6 && ratio < 0.75 && width > 400) || // 宽竖屏
         (ratio > 1.3);                        // 宽横屏
}

根据屏幕宽高比和宽度判断设备类型,调整UI布局。

5.2 风格切换

通过 @StorageProp 实现风格动态切换:

@StorageProp('carouselStyle') carouselStyle: string = 'coverflow';

在渲染时根据 carouselStyle 选择不同的参数配置,无需重启应用。

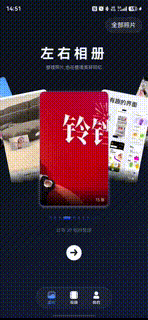

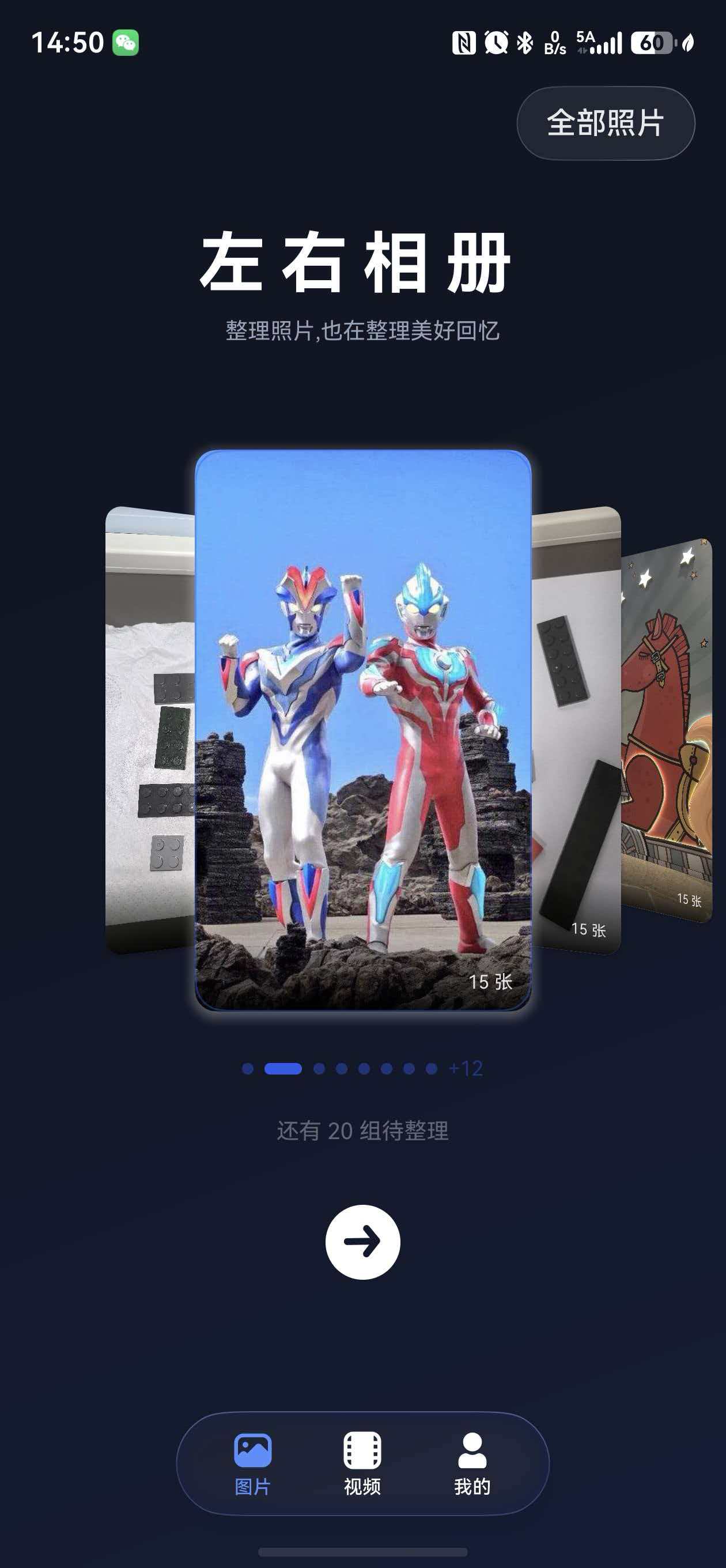

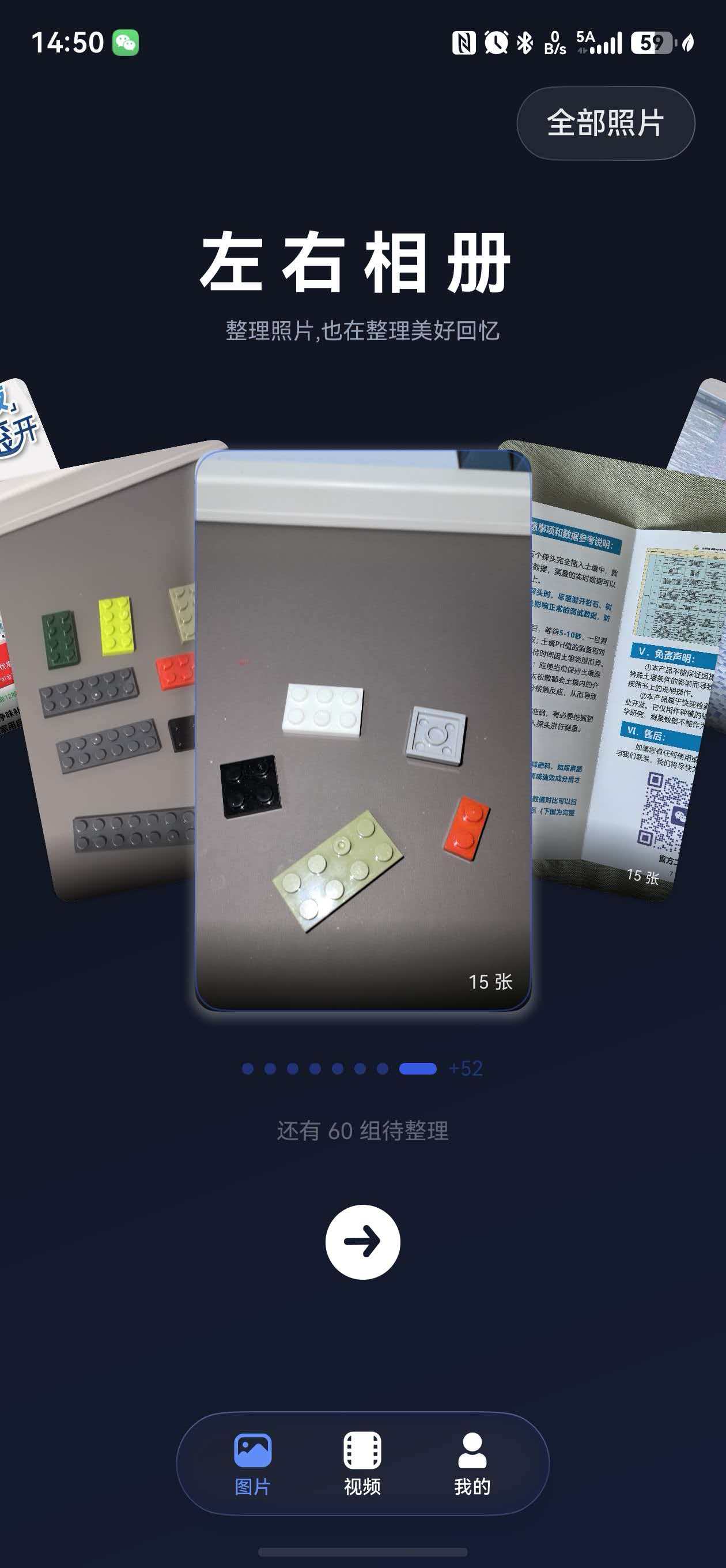

六、效果展示

关键特性

✅ 完全跟手的连续滚动
✅ 自然的弹簧物理动画
✅ 两种3D风格自由切换
✅ 高性能可见窗口渲染
✅ 折叠屏设备适配

七、总结与思考

这个组件的核心价值在于用连续浮点位置替代离散页码,配合插值系统实现流畅的3D变换。几个关键点:

1. 状态设计: scrollPos 作为唯一真相源,所有变换都从它派生
2. 插值系统: 5槽位线性插值,简单高效
3. 手势处理: 拖动实时更新 + 释放弹簧吸附,符合物理直觉
4. 性能优化: 可见窗口 + floor/ceil 稳定性优化

这套方案不仅适用于照片轮播,也可以扩展到商品展示、卡片选择等场景。如果你的项目需要类似的3D交互效果,可以参考这个思路进行改造。

---

技术栈: HarmonyOS Next | ArkTS | ArkUI
关键词: 3D轮播 | Coverflow | 手势交互 | 弹簧动画 | 性能优化
