HarmonyOS实战：源码架构与首页联动解析

m0_74969023

249人浏览 · 2026-05-30 03:24:18

m0_74969023 · 2026-05-30 03:24:18 发布

留痕 HarmonyOS 实战系列

图1：第二章封面，先从首页串起拍照、录音、记录和统计。

先把源码地图铺开

第一篇已经把工程跑起来了，这一篇开始进入源码导览。对于留痕这个项目来说，真正值得先看的不是某一个组件，而是首页、服务层、路由和数据模型如何连成一条线。只要把这条线看清楚，后面拍照、录音、水印、记录、统计五条功能支路就都好理解了。

本章的阅读目标很明确：先知道哪些文件负责什么，再看首页怎么刷新，最后确认页面切换和数据重算是怎样把整个应用串起来的。

源码地图

文件/模块	职责	这一章会怎么用
entry/src/main/ets/pages/Index.ets	首页工作台和 Tab 切换	看它怎么刷新概览、功能入口和当前页
dynamiclibrary/src/main/ets/services/WorkClockService.ets	业务服务、状态持久化和统计汇总	看它怎么提供首页数据和记录数据
staticlibrary/src/main/ets/models/WorkClockModels.ets	WorkRecord、WatermarkTemplate 等共享模型	看数据字段是如何统一的
entry/src/main/ets/common/Routes.ets	页面路由和功能入口映射	看首页按钮如何跳到各功能页
staticlibrary/src/main/ets/common/AppTabs.ets	底部 Tab 常量	看首页、记录、相机、统计、我的如何切换
entry/src/main/ets/entryability/EntryAbility.ets	入口初始化和主页加载	看应用启动后首页怎么出现

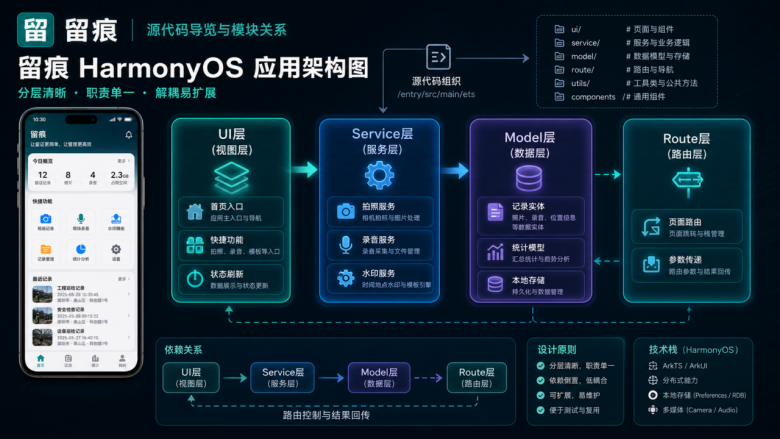

图2：应用源码架构图，UI、Service、Model 和 Route 四层关系一眼就能看清。

首页为什么能自己刷新

首页的关键不是静态页面，而是它和服务层之间的联动。Index.ets 会在页面显示时读取本地的 Tab 状态和服务层数据，只要记录或模板有变化，页面就会随着版本号刷新。这样首页、记录页和统计页看到的就是同一份数据。

@StorageLink(AppStorageKeys.WORKCLOCK_VERSION)
@Watch('handleWorkClockVersionChanged')
private workclockVersion: number = 0;

private refreshAllData(resetCalendarDate: boolean): void {
  const storedTab: string | undefined = AppStorage.get(AppStorageKeys.MAIN_TAB) as string | undefined;
  if (storedTab && storedTab.length > 0) {
    this.currentTab = storedTab;
  }

  this.overview = this.service.getOverviewSnapshot();
  this.actions = this.service.getHomeActions();
  this.records = this.service.getRecords();
  this.recentRecords = this.service.getRecentRecords();
  this.featureBullets = this.service.getFeatureBullets();
  this.settings = this.service.getSettings();
}

刷新来源	读取内容	页面结果
AppStorageKeys.MAIN_TAB	上次选中的 Tab	页面恢复到用户离开时的模块
WORKCLOCK_VERSION	服务层版本号	数据变化后首页重新读取
getOverviewSnapshot()	今日记录、本月记录、项目数等概览	首页头部摘要同步更新
getRecords()/getRecentRecords()	全部记录和最近记录	记录卡片和最近记录区刷新

底部 Tab 是怎么切页的

底部 Tab 看起来只是五个按钮，实际上它把整个应用的主导航固定了下来。AppTabs 给出五个稳定的 tab id，Index 再根据当前 tab 决定要渲染哪个页面。

export class AppTabs {
  static readonly HOME: string = 'home';
  static readonly RECORDS: string = 'records';
  static readonly CAMERA: string = 'camera';
  static readonly STATS: string = 'stats';
  static readonly PROFILE: string = 'profile';
}

@Builder
private buildCurrentTab() {
  if (this.currentTab === AppTabs.RECORDS) {
    this.buildCalendarTab()
  } else if (this.currentTab === AppTabs.CAMERA) {
    this.buildCameraPreviewTab()
  } else if (this.currentTab === AppTabs.STATS) {
    this.buildStatsTab()
  } else if (this.currentTab === AppTabs.PROFILE) {
    this.buildProfileTab()
  } else {
    this.buildHomeTab()
  }
}

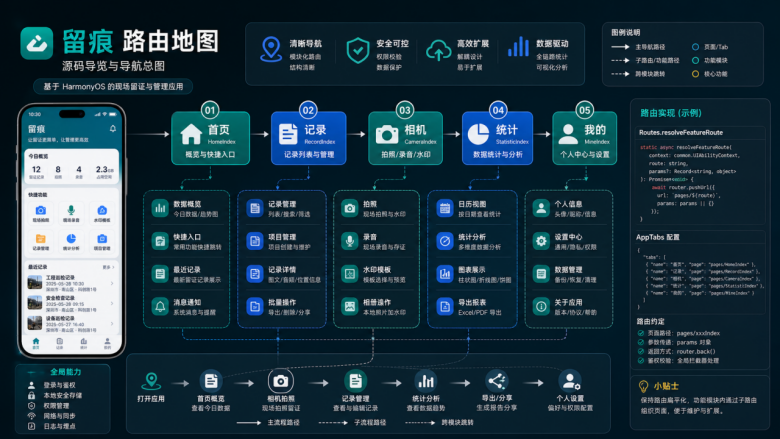

图3：路由地图，首页和各功能页之间的关系更容易理解。

路由表把页面串起来

Routes.ets 负责把首页按钮和设置入口映射到具体页面。这样做的好处是：页面名集中管理，后续改路由时不用在每个按钮里到处找字符串。

export class Routes {
  static readonly MAIN_PAGE: string = 'pages/Index';
  static readonly FEATURE_CAPTURE: string = 'pages/FeatureCapturePage';
  static readonly FEATURE_VOICE: string = 'pages/FeatureVoicePage';
  static readonly FEATURE_WATERMARK: string = 'pages/FeatureWatermarkPage';
  static readonly FEATURE_PROJECT: string = 'pages/FeatureProjectPage';
  static readonly FEATURE_RECORD: string = 'pages/FeatureRecordPage';
  static readonly FEATURE_CALENDAR: string = 'pages/FeatureCalendarPage';
  static readonly FEATURE_STATS: string = 'pages/FeatureStatsPage';
  static readonly FEATURE_SETTINGS: string = 'pages/FeatureSettingsPage';

  static resolveFeatureRoute(featureId: string): string | undefined {
    switch (featureId) {
      case 'capture': return Routes.FEATURE_CAPTURE;
      case 'voice': return Routes.FEATURE_VOICE;
      case 'watermark': return Routes.FEATURE_WATERMARK;
      case 'project': return Routes.FEATURE_PROJECT;
      case 'record': return Routes.FEATURE_RECORD;
      case 'calendar': return Routes.FEATURE_CALENDAR;
      case 'stats': return Routes.FEATURE_STATS;
      case 'settings': return Routes.FEATURE_SETTINGS;
      default: return undefined;
    }
  }
}

入口 id	对应页面	典型场景
capture	FeatureCapturePage	现场拍照
voice	FeatureVoicePage	现场录音
watermark	FeatureWatermarkPage	水印模板
project	FeatureProjectPage	项目管理
record	FeatureRecordPage	记录管理
calendar	FeatureCalendarPage	日历回看
stats	FeatureStatsPage	统计分析
settings	FeatureSettingsPage	设置中心

服务层负责什么

WorkClockService 是整个应用的数据中枢。它负责启动时初始化本地仓库、读取持久化状态、构造首页概览、提供最近记录、管理水印模板、保存分类和备注选项，以及在记录变化时重新发布版本号。

bootstrap(context: common.UIAbilityContext): void {
  AppStorage.setOrCreate<number>(AppStorageKeys.WORKCLOCK_VERSION, 0);
  AppStorage.setOrCreate<string>(AppStorageKeys.MAIN_TAB, AppTabs.HOME);
  WorkClockRepository.initialize(context);

  const raw: string = WorkClockRepository.readState();
  if (raw.length > 0) {
    const state: WorkClockState = this.parseState(raw);
    this.records = state.records;
    this.watermarkTemplates = state.watermarkTemplates ?? WorkClockService.buildDefaultWatermarkTemplates();
    this.selectedWatermarkTemplateId = state.selectedWatermarkTemplateId ?? this.watermarkTemplates[0].id;
    this.categoryOptions = state.categoryOptions ?? WorkClockService.buildDefaultCategoryOptions();
    this.noteOptions = state.noteOptions ?? WorkClockService.buildDefaultNoteOptions();
    this.publishSelectedWatermarkSnapshot();
    this.bumpVersion();
    return;
  }

  this.publishSelectedWatermarkSnapshot();
  this.persist();
}

getOverviewSnapshot(): OverviewSnapshot {
  let totalMinutes: number = 0;
  const projectMap: Record<string, boolean> = {};
  this.records.forEach((record: WorkRecord) => {
    totalMinutes += record.durationMinutes;
    projectMap[record.projectName] = true;
  });
  const latestRecord: WorkRecord | undefined = this.records[0];

  return {
    todayPunchCount: this.getSelectedDayRecords().length,
    monthlyRecordCount: this.records.length,
    projectCount: Object.keys(projectMap).length,
    totalMinutes: totalMinutes,
    latestProject: latestRecord?.projectName ?? '--',
    latestLocation: latestRecord?.location ?? '--'
  };
}

private persist(): void {
  WorkClockRepository.writeState(JSON.stringify({
    records: this.records,
    watermarkTemplates: this.watermarkTemplates,
    selectedWatermarkTemplateId: this.selectedWatermarkTemplateId,
    categoryOptions: this.categoryOptions,
    noteOptions: this.noteOptions
  } as WorkClockState));
  this.publishSelectedWatermarkSnapshot();
  this.bumpVersion();
}

数据模型长什么样

UI 层和 Service 层之所以能互相理解，是因为它们共用一套模型定义。WorkRecord 承载照片和录音记录，WatermarkTemplate 承载水印样式，StatsSummary 承载统计图表的数据。

模型	核心字段	用途
WorkRecord	projectName / captureDate / location / note / mediaUri / audioUri	承载照片、录音和备注
WatermarkTemplate	title / accentColor / backgroundColor / timeLabel / locationLabel	承载水印模板
OverviewSnapshot	todayPunchCount / monthlyRecordCount / projectCount / totalMinutes	承载首页概览
StatsSummary	metrics / trend / categories	承载统计页图表
CalendarDay	day / isSelected / hasRecord	承载日历回看

export interface WorkRecord {
  id: string;
  title: string;
  projectName: string;
  captureDate: string;
  captureTime: string;
  durationLabel: string;
  durationMinutes: number;
  location: string;
  weather: string;
  temperature: string;
  note: string;
  category: string;
  mediaUri?: string;
  audioUri?: string;
}

读源码时建议的顺序

先看 `Routes.ets` 和 `AppTabs.ets`，把页面与入口的名字对上。
再看 `Index.ets` 的 `refreshAllData()` 和 `buildCurrentTab()`，理解首页怎样决定自己展示什么。
接着看 `WorkClockService` 的 `bootstrap()`、`getOverviewSnapshot()` 和 `persist()`，理解数据如何读写。
最后回到 `WorkClockModels.ets`，确认页面和服务共用的字段到底有哪些。

四、首页、路由和服务层的连接点

第二篇把源码地图铺开之后，最值得再单独讲清楚的，是首页、路由和服务层之间的连接点。首页不是孤立页面，`Index.ets` 负责把服务层快照重新渲染出来，`AppTabs` 负责保存底部栏状态，`Routes` 负责把功能入口映射到具体页面，`WorkClockService` 则负责提供真实数据。四者配在一起，整个项目才会看起来像一条完整链路。

模块	职责	这一章要盯什么
Index.ets	首页状态和刷新	看 `refreshAllData()` 如何同步概览、记录和设置
Routes.ets	功能入口映射	看 `featureId` 如何落到实际页面名
AppTabs.ets	底部 Tab 常量	看首页如何记住用户上次停留的位置
WorkClockService.ets	业务数据中枢	看概览、记录和统计如何共用同一份数据
private refreshAllData(resetCalendarDate: boolean): void { const storedTab: string \| undefined = AppStorage.get(AppStorageKeys.MAIN_TAB) as string \| undefined; if (storedTab && storedTab.length > 0) { this.currentTab = storedTab; } this.overview = this.service.getOverviewSnapshot(); this.actions = this.service.getHomeActions(); this.records = this.service.getRecords(); this.recentRecords = this.service.getRecentRecords(); }

如果只看某一个页面，很容易觉得留痕只是“拍照、录音、记录、统计”四五个功能块；但从源码角度看，它更像是一个共享数据中枢。首页把入口和概览聚合起来，路由把动作分发出去，服务层把数据收回来，这样后面每个功能页的回流路径才会稳定。

本篇小结

第二篇真正做的事情，是把留痕这个项目的源码地图画出来。只要你知道首页怎么刷新、路由怎么跳转、服务层怎么持久化、模型怎么承载数据，后面再看拍照、录音、水印、记录和统计，就不会再觉得每个页面都是孤立的。

下一篇会继续看入口 Ability 和首页工作台，看看应用是怎样从启动阶段进入首页，并把拍照、录音和记录入口摆到用户面前的。

今日作业

打开 `Index.ets`，找到 `refreshAllData()` 和 `buildCurrentTab()`，在脑子里画出首页刷新链路。
打开 `WorkClockService.ets`，找出 `bootstrap()`、`getOverviewSnapshot()` 和 `persist()` 的关系。
打开 `Routes.ets`，把 `featureId` 和实际页面名对应起来。

本章导读

这一章开始从源码地图看项目。我们不只看“能用”，还要看首页、拍照、录音、记录和统计之间是怎么互相接上的。

先看首页承接几个入口。
再看拍照和录音如何回到记录页。
最后看统计页如何从同一批数据重算结果。

把入口和回流关系看清楚，后面再看每一页的细节就不会散。

打开 `WorkClockModels.ets`，确认 `WorkRecord` 的字段能否覆盖照片和录音两条记录。
