自定义组件的自定义布局用于通过数据计算的方式布局自定义组件内的子组件。

说明

本模块首批接口从API version 9开始支持，后续版本的新增接口，采用上角标单独标记接口的起始版本。

onPlaceChildren10+

onPlaceChildren?(selfLayoutInfo: GeometryInfo, children: Array<Layoutable>, constraint: ConstraintSizeOptions):void

ArkUI框架会在自定义组件布局时，将该自定义组件的子节点自身的尺寸范围通过onPlaceChildren传递给该自定义组件。不允许在onPlaceChildren函数中改变状态变量。

系统能力： SystemCapability.ArkUI.ArkUI.Full

元服务API： 从API version 11开始，该接口支持在元服务中使用。

参数：

参数名	类型	说明
selfLayoutInfo	GeometryInfo	父组件布局信息。
children	Array<Layoutable>	子组件布局信息。
constraint	ConstraintSizeOptions	父组件constraint信息。

onMeasureSize10+

onMeasureSize?(selfLayoutInfo: GeometryInfo, children: Array<Measurable>, constraint: ConstraintSizeOptions): SizeResult

ArkUI框架会在自定义组件确定尺寸时，将该自定义组件的节点信息和尺寸范围通过onMeasureSize传递给该开发者。不允许在onMeasureSize函数中改变状态变量。

系统能力： SystemCapability.ArkUI.ArkUI.Full

元服务API： 从API version 11开始，该接口支持在元服务中使用。

参数：

参数名

类型

说明

selfLayoutInfo

GeometryInfo

父组件布局信息。

children

Array<Measurable>

子组件布局信息。

说明：

如果没有设置子组件的布局信息，子组件会维持上一次的布局信息，当子组件从来没有设置过尺寸时，尺寸默认为0。

constraint

ConstraintSizeOptions

父组件constraint信息。

返回值：

类型	描述
SizeResult	组件尺寸信息。

GeometryInfo10+

父组件布局信息，继承自SizeResult。

系统能力： SystemCapability.ArkUI.ArkUI.Full

元服务API： 从API version 11开始，该接口支持在元服务中使用。

属性	类型	说明
borderWidth	EdgeWidth	父组件边框宽度。单位：vp
margin	Margin	父组件margin信息。单位：vp
padding	Padding	父组件padding信息。单位：vp
width	number	测量后的宽。单位：vp 说明：若值为空时，则返回组件的百分比宽。
height	number	测量后的高。单位：vp 说明：若值为空时，则返回组件的百分比高。

Layoutable10+

子组件布局信息。

系统能力： SystemCapability.ArkUI.ArkUI.Full

属性

属性	类型	必填	说明
measureResult	MeasureResult	是	子组件测量后的尺寸信息,继承自SizeResult 元服务API：从API version 11开始，该接口支持在元服务中使用。单位：vp

类型

必填

说明

measureResult

MeasureResult

是

子组件测量后的尺寸信息,继承自SizeResult

元服务API： 从API version 11开始，该接口支持在元服务中使用。

单位：vp

layout

layout(position: Position)

调用此方法对子组件的位置信息进行限制。

元服务API： 从API version 11开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

参数：

参数名	类型	必填	说明
position	Position	是	位置。

getMargin12+

getMargin() : DirectionalEdgesT<number>

调用此方法获得子组件的margin信息。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

返回值：

类型	说明
DirectionalEdgesT<number>	子组件的margin信息。

getPadding12+

getPadding() : DirectionalEdgesT<number>

调用此方法获得子组件的padding信息。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

返回值：

类型	说明
DirectionalEdgesT<number>	子组件的padding信息。

getBorderWidth12+

getBorderWidth() : DirectionalEdgesT<number>

调用此方法获得子组件的boderWidth信息。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

返回值：

类型	说明
DirectionalEdgesT<number>	子组件的boderWidth信息。

Measurable10+

子组件位置信息。

系统能力： SystemCapability.ArkUI.ArkUI.Full

元服务API： 从API version 11开始，该接口支持在元服务中使用。

measure

measure(constraint: ConstraintSizeOptions) : MeasureResult

调用此方法对子组件的尺寸范围进行限制。

系统能力： SystemCapability.ArkUI.ArkUI.Full

元服务API： 从API version 11开始，该接口支持在元服务中使用。

参数：

参数名	类型	必填	说明
constraint	ConstraintSizeOptions	是	约束尺寸。

返回值：

类型	说明
MeasureResult	测量后的组件布局信息。

getMargin12+

getMargin() : DirectionalEdgesT<number>

获取子组件的margin信息。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型	说明
DirectionalEdgesT<number>	子组件的margin信息。

getPadding12+

getPadding() : DirectionalEdgesT<number>

获取子组件的padding信息。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型	说明
DirectionalEdgesT<number>	子组件的padding信息。

getBorderWidth12+

getBorderWidth() : DirectionalEdgesT<number>

获取子组件的borderWidth信息。

元服务API： 从API version 12开始，该接口支持在元服务中使用。

系统能力： SystemCapability.ArkUI.ArkUI.Full

返回值：

类型	说明
DirectionalEdgesT<number>	子组件的borderWidth信息。

MeasureResult10+

测量后的组件布局信息。

系统能力： SystemCapability.ArkUI.ArkUI.Full

元服务API： 从API version 11开始，该接口支持在元服务中使用。

属性	类型	说明
width	number	测量后的宽。单位：vp
height	number	测量后的高。单位：vp

属性

类型

说明

width

number

测量后的宽。

单位：vp

height

number

测量后的高。

单位：vp

SizeResult10+

组件尺寸信息。

系统能力： SystemCapability.ArkUI.ArkUI.Full

元服务API： 从API version 11开始，该接口支持在元服务中使用。

属性	类型	说明
width	number	测量后的宽。单位：vp
height	number	测量后的高。单位：vp

属性

类型

说明

width

number

测量后的宽。

单位：vp

height

number

测量后的高。

单位：vp

DirectionalEdgesT<T>12+

全球化的边缘属性。

系统能力： SystemCapability.ArkUI.ArkUI.Full

卡片能力： 从API version 12开始，该接口支持在ArkTS卡片中使用。

属性	类型	说明
start	T	起始边缘的属性。在LTR的方向下，为左边缘，在RTL的方向下，为右边缘。
end	T	终止边缘的属性。在LTR的方向下，为右边缘，在RTL的方向下，为左边缘。
top	T	顶部边缘的属性。
bottom	T	底部边缘的属性。

说明

自定义布局暂不支持LazyForEach写法。
使用builder形式的自定义布局创建，自定义组件的build()方法内只允许存在this.builder()，即示例的推荐用法。
父容器（自定义组件）上设置的尺寸信息，除aspectRatio之外，优先级小于onMeasureSize设置的尺寸信息。
子组件设置的位置信息，offset、position、markAnchor优先级大于onPlaceChildren设置的位置信息，其他位置设置属性不生效。
使用自定义布局方法时，需要同时调用onMeasureSize和onPlaceChildren方法，否则可能出现布局异常。

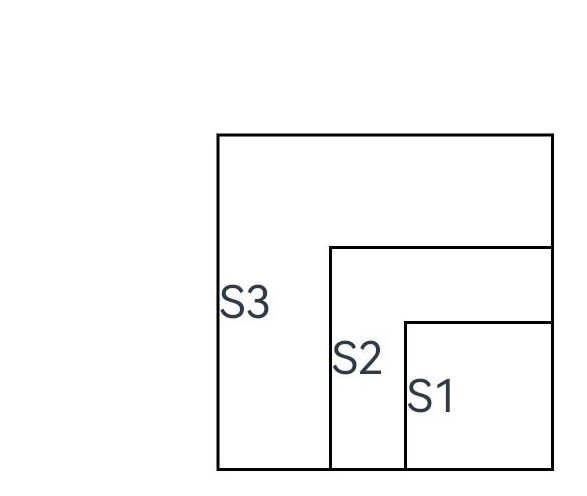

示例一：

自定义布局代码示例。

// xxx.ets
@Entry
@Component
struct Index {
  build() {
    Column() {
      CustomLayout({ builder: ColumnChildren })
    }
  }
}

@Builder
function ColumnChildren() {
  ForEach([1, 2, 3], (index: number) => { //暂不支持lazyForEach的写法
    Text('S' + index)
      .fontSize(30)
      .width(100)
      .height(100)
      .borderWidth(2)
      .offset({ x: 10, y: 20 })
  })
}

@Component
struct CustomLayout {
  @Builder
  doNothingBuilder() {
  };

  @BuilderParam builder: () => void = this.doNothingBuilder;
  @State startSize: number = 100;
  result: SizeResult = {
    width: 0,
    height: 0
  };

  onPlaceChildren(selfLayoutInfo: GeometryInfo, children: Array<Layoutable>, constraint: ConstraintSizeOptions) {
    let startPos = 300;
    children.forEach((child) => {
      let pos = startPos - child.measureResult.height;
      child.layout({ x: pos, y: pos })
    })
  }

  onMeasureSize(selfLayoutInfo: GeometryInfo, children: Array<Measurable>, constraint: ConstraintSizeOptions) {
    let size = 100;
    children.forEach((child) => {
      let result: MeasureResult = child.measure({ minHeight: size, minWidth: size, maxWidth: size, maxHeight: size })
      size += result.width / 2
      ;
    })
    this.result.width = 100;
    this.result.height = 400;
    return this.result;
  }

  build() {
    this.builder()
  }
}

示例二：

通过组件的位置灵活判断是否参与布局计算。

// xxx.ets
@Entry
@Component
struct Index {
  build() {
    Column() {
      CustomLayout({ builder: ColumnChildren })
    }
    .justifyContent(FlexAlign.Center)
    .width("100%")
    .height("100%")
  }
}

@Builder
function ColumnChildren() {
  ForEach([1, 2, 3], (item: number, index: number) => { //暂不支持lazyForEach的写法
    Text('S' + item)
      .fontSize(20)
      .width(60 + 10 * index)
      .height(100)
      .borderWidth(2)
      .margin({ left:10 })
      .padding(10)
  })
}

@Component
struct CustomLayout {
  // 只布局一行，如果布局空间不够的子组件不显示的demo
  @Builder
  doNothingBuilder() {
  };

  @BuilderParam builder: () => void = this.doNothingBuilder;
  result: SizeResult = {
    width: 0,
    height: 0
  };
  overFlowIndex: number = -1;

  onPlaceChildren(selfLayoutInfo: GeometryInfo, children: Array<Layoutable>, constraint: ConstraintSizeOptions) {
    let currentX = 0;
    let infinity = 100000;
    if (this.overFlowIndex == -1) {
      this.overFlowIndex = children.length;
    }
    for (let index = 0; index < children.length; ++index) {
      let child = children[index];
      if (index >= this.overFlowIndex) {
        // 如果子组件超出父组件范围，将它布局到较偏的位置，达到不显示的目的
        child.layout({x: infinity, y: 0});
        continue;
      }
      child.layout({ x: currentX, y: 0 })
      let margin = child.getMargin();
      currentX += child.measureResult.width + margin.start + margin.end;
    }
  }

  onMeasureSize(selfLayoutInfo: GeometryInfo, children: Array<Measurable>, constraint: ConstraintSizeOptions) {
    let width = 0;
    let height = 0;
    this.overFlowIndex = -1;
    // 假定该组件的宽度不能超过200vp，也不能超过最大约束
    let maxWidth = Math.min(200, constraint.maxWidth as number);
    for (let index = 0; index < children.length; ++index) {
      let child = children[index];
      let childResult: MeasureResult = child.measure({
          minHeight: constraint.minHeight,
          minWidth: constraint.minWidth,
          maxWidth: constraint.maxWidth,
          maxHeight: constraint.maxHeight
      })
      let margin = child.getMargin();
      let newWidth = width + childResult.width + margin.start + margin.end;
      if (newWidth > maxWidth) {
        // 记录不该布局的组件的下标
        this.overFlowIndex = index;
        break;
      }
      // 累积父组件的宽度和高度
      width = newWidth;
      height = Math.max(height, childResult.height + margin.top + margin.bottom);
    }
    this.result.width = width;
    this.result.height = height;
    return this.result;
  }

  build() {
    this.builder()
  }
}

onLayout(deprecated)

onLayout?(children: Array<LayoutChild>, constraint: ConstraintSizeOptions): void

ArkUI框架会在自定义组件布局时，将该自定义组件的子节点信息和自身的尺寸范围通过onLayout传递给该自定义组件。不允许在onLayout函数中改变状态变量。

该接口从API version 9开始支持，从API version 10开始废弃，推荐使用onPlaceChildren替代。

参数：

参数名	类型	说明
children	Array<LayoutChild>	子组件布局信息。
constraint	ConstraintSizeOptions	父组件constraint信息。

onMeasure(deprecated)

onMeasure?(children: Array<LayoutChild>, constraint: ConstraintSizeOptions): void

ArkUI框架会在自定义组件确定尺寸时，将该自定义组件的子节点信息和自身的尺寸范围通过onMeasure传递给该自定义组件。不允许在onMeasure函数中改变状态变量。

该接口从API version 9开始支持，从API version 10开始废弃，推荐使用onMeasureSize替代。

参数：

参数名	类型	说明
children	Array<LayoutChild>	子组件布局信息。
constraint	ConstraintSizeOptions	父组件constraint信息。

LayoutChild(deprecated)

子组件布局信息。

从API version 9开始，从API version 10开始废弃，该接口支持在ArkTS卡片中使用。

属性	类型	说明
name	string	子组件名称。
id	string	子组件id。
constraint	ConstraintSizeOptions	子组件约束尺寸。
borderInfo	LayoutBorderInfo	子组件border信息。
position	Position	子组件位置坐标。
measure	(childConstraint: ConstraintSizeOptions) => void	调用此方法对子组件的尺寸范围进行限制。
layout	(LayoutInfo: LayoutInfo) => void	调用此方法对子组件的位置信息进行限制。

LayoutBorderInfo(deprecated)

子组件border信息。

从API version 9开始，从API version 10开始废弃，该接口支持在ArkTS卡片中使用。

属性	类型	描述
borderWidth	EdgeWidths	边框宽度类型，用于描述组件边框不同方向的宽度。
margin	Margin	外边距类型，用于描述组件不同方向的外边距。
padding	Padding	内边距类型，用于描述组件不同方向的内边距。

LayoutInfo(deprecated)

子组件layout信息。

从API version 9开始，从API version 10开始废弃，该接口支持在ArkTS卡片中使用。

属性	类型	说明
position	Position	子组件位置坐标。
constraint	ConstraintSizeOptions	子组件约束尺寸。

通过layout修改布局。

// xxx.ets
@Entry
@Component
struct Index {
  build() {
    Column() {
      CustomLayout() {
        ForEach([1, 2, 3], (index: number) => {
          Text('Sub' + index)
            .fontSize(30)
            .borderWidth(2)
        })
      }
    }
  }
}



@Component
struct CustomLayout {
  @Builder
  doNothingBuilder() {
  };

  @BuilderParam builder: () => void = this.doNothingBuilder;

  onLayout(children: Array<LayoutChild>, constraint: ConstraintSizeOptions) {
    let pos = 0;
    children.forEach((child) => {
      child.layout({ position: { x: pos, y: pos }, constraint: constraint })
      pos += 70;
    })
  }

  onMeasure(children: Array<LayoutChild>, constraint: ConstraintSizeOptions) {
    let size = 100;
    children.forEach((child) => {
      child.measure({ minHeight: size, minWidth: size, maxWidth: size, maxHeight: size })
      size += 50;
    })
  }

  build() {
    this.builder()
  }
}
