🎸 HarmonyOS NEXT 实战：吉他和弦查询器开发全记录

从零搭建一款支持 52 个和弦指法展示、Canvas 指板绘制、变调夹计算的鸿蒙原生应用

---

一、项目背景

作为一个吉他入门玩家，练琴时最常遇到的问题就是：忘了某个和弦怎么按。虽然手机上有很多现成的和弦App，但作为一个鸿蒙开发者，为什么不自己写一个呢？

正好最近在深入学习 HarmonyOS NEXT（API 23）的 ArkTS + ArkUI 声明式开发，于是决定做一款吉他和弦查询器，涵盖三个核心功能：

• 📋 和弦分类查询 — 按 Major / Minor / 7th / sus 等类型浏览 52 个常用和弦
• 🎨 指板图展示 — 用 Canvas 绘制 6 线 5 品的吉他指板，标注手指位置、横按、空弦标记
• 🎛️ 变调夹计算器 — 选目标音和弦 + 变调夹品格 → 自动算出实际要按的指法

---

二、技术选型

层面	选择
开发语言	ArkTS（HarmonyOS NEXT 声明式 DSL）
UI 框架	ArkUI 声明式组件
绘图	Canvas + CanvasRenderingContext2D
页面路由	@kit.ArkUI router
数据持久化	（未使用，和弦数据为静态库）
编译工具	hvigor
API 版本	23（compatibleSdkVersion 6.1.0(23)）
目标设备	Phone

---

三、项目结构

entry/src/main/ets/
├── entryability/
│   └── EntryAbility.ets              # 应用入口
├── pages/
│   ├── Index.ets                     # 首页 — 和弦分类 + 搜索
│   ├── ChordDetail.ets               # 和弦详情 — 指板图 + 指法说明
│   └── CapoTool.ets                  # 变调夹计算器
├── model/
│   ├── ChordData.ets                 # 数据类型定义（Chord, BarreInfo 等）
│   └── ChordLibrary.ets              # 52 个和弦数据 + 变调夹算法
└── components/
    └── FretboardView.ets             # Canvas 指板绘制可复用组件

---

四、核心实现详解

4.1 数据结构设计

首先定义和弦的数据模型。每个和弦包含 6 根弦的品格位置、手指编号、横按信息等：

// ChordData.ets
export interface BarreInfo {
  fret: number;
  startString: number;
  endString: number;
}

export interface Chord {
  name: string;          // "C", "Am", "G7"
  type: ChordType;       // MAJOR / MINOR / SEVENTH ...
  category: ChordCategory; // OPEN / BARRE / JAZZ
  frets: number[];       // 6 根弦: -1=不弹, 0=空弦, 1+=品格
  fingers: number[];     // 6 根弦: 0=不按, 1=食指...4=小指
  barre?: BarreInfo;     // 横按（可选）
  notes?: string[];      // 每根弦的音名
  description?: string;  // 指法说明文字
}

设计要点：

• frets 数组映射从 6弦（低E） 到 1弦（高e），符合吉他手从上往下看的习惯
• 品格值 -1 表示该弦不弹（显示 ✕），0 表示空弦（显示 ○）
• BarreInfo 独立为接口而不是内联类型，因为 ArkTS strict mode 不允许接口属性中使用对象字面量类型

4.2 52 个和弦的工厂函数模式

一开始我用对象字面量数组定义和弦数据：

// ❌ 这种写法在 ArkTS strict mode 会编译报错
const OPEN_MAJOR: Chord[] = [
  {
    name: 'C',
    type: ChordType.MAJOR,
    // ...
  },
];

ArkTS 编译器报了 20 多个 arkts-no-untyped-obj-literals 错误。原因是 ArkTS strict mode 要求对象字面量必须能明确推断到已声明的 class 或 interface，而 Chord 包含多个可选属性（barre?、notes?、description?），类型推断会失败。

解决方案：定义工厂函数

function chord(
  name: string, type: ChordType, category: ChordCategory,
  frets: number[], fingers: number[],
  description: string,
  notes?: string[],
  barre?: BarreInfo
): Chord {
  const r: Chord = { name, type, category, frets, fingers, description };
  if (notes !== undefined) { r.notes = notes; }
  if (barre !== undefined) { r.barre = barre; }
  return r;
}

这样每个和弦只需一行函数调用，类型由返回值自动推断：

const OPEN_MAJOR: Chord[] = [
  chord('C', ChordType.MAJOR, ChordCategory.OPEN, [-1,3,2,0,1,0], [0,3,2,0,1,0],
    '无名指5弦3品 · 中指4弦2品 · 食指2弦1品', ['-','C','E','G','C','E']),
  chord('F', ChordType.MAJOR, ChordCategory.BARRE, [1,1,2,3,3,1], [1,1,2,3,4,1],
    '食指横按1品 · 中指3弦2品 · 无名指4弦3品 · 小指5弦3品',
    ['F','C','F','A','C','F'], { fret: 1, startString: 6, endString: 1 }),
  // ... 更多和弦
];

4.3 Canvas 指板图绘制

这是整个 App 最复杂的部分。我需要用 Canvas 画出一个标准的吉他指板图。

指板图布局：

      ○   ○   ●   ○   ○   ○       ← 空弦/不弹标记
   ┌──┬──┬──┬──┬──┬──┬──┐        ← 上枕（粗线）
1  │  │  │  │  │  │  │  │        ← 品号
   ├──┼──┼──┼──┼──┼──┼──┤
2  │  │  │●2│  │  │  │  │        ← 手指位置圆点 + 编号
   ├──┼──┼──┼──┼──┼──┼──┤
3  │  │●1│  │  │  │  │  │
   ├──┼──┼──┼──┼──┼──┼──┤
4  │●3│  │  │  │  │  │  │
   ├──┼──┼──┼──┼──┼──┼──┤
5  │  │  │  │  │  │  │  │
     6   5   4   3   2   1       ← 弦编号（6弦最粗）

关键绘制逻辑：

drawFretboard(): void {
  const ctx = this.context;
  const w = ctx.width;
  const h = ctx.height;

  // 1. 计算间距
  const stringSpacing = drawW / 5;  // 6弦 = 5个间隔
  const fretSpacing = drawH / 5;    // 5品 = 5个间隔

  // 2. 绘制品丝（横线）
  for (let f = 0; f <= 5; f++) {
    // ... 从 pt 开始画 6 条水平线
  }

  // 3. 绘制弦（竖线）— 6弦最粗，1弦最细
  const stringWidths = [3.2, 2.8, 2.4, 2.0, 1.6, 1.2];
  for (let s = 0; s < 6; s++) {
    ctx.lineWidth = stringWidths[s];
    // ... 画竖线
  }

  // 4. 绘制手指圆点 + 指法编号
  for (let s = 0; s < 6; s++) {
    const fret = frets[s];
    if (fret <= 0) continue;
    // 绘制实心圆
    ctx.arc(x, y, dotRadius, 0, Math.PI * 2);
    ctx.fillStyle = isRoot ? '#D14334' : '#2B5F8A';
    // 绘制指法编号
    ctx.fillText(fingers[s].toString(), x, y);
  }

  // 5. 处理横按（粗矩形条）
  if (chord.barre) {
    // 绘制覆盖多根弦的横按指示
  }

  // 6. 绘制空弦 ○ / 不弹 ✕
  for (let s = 0; s < 6; s++) {
    if (frets[s] === 0) drawOpenCircle();
    else if (frets[s] === -1) drawMuteX();
  }
}

重绘的坑： Canvas 的 onReady 回调只在组件首次挂载时触发一次。当 @Prop chord 变化时（如在变调夹计算器中切换和弦），Canvas 不会自动重绘。

// ❌ 第一次 ok，换和弦后不更新
Canvas(this.context)
  .onReady(() => { this.drawFretboard(); })

// ✅ 使用 @Watch + setTimeout 强制重绘
@Prop @Watch('onChordChange') chord: Chord;

onChordChange(): void {
  setTimeout(() => { this.drawFretboard(); }, 50);
}

4.4 变调夹计算算法

变调夹的原理很简单：夹在第 N 品时，空弦音升高 N 个半音。想弹出 C 大调的声音，夹 3 品时，实际需要按 A 和弦的指法。

export function applyCapo(chordName: string, capoFret: number): string {
  // 12 个半音
  const noteNames = ['C', 'C#', 'D', 'D#', 'E', 'F', 'F#', 'G', 'G#', 'A', 'A#', 'B'];

  // 提取根音（如 "Cmaj7" → 根音 "C"）
  const rootMatch = chordName.match(/^([A-G][#b]?)(.*)$/);
  let root = rootMatch[1];
  const suffix = rootMatch[2];

  // 降号转升号统一处理
  if (root.includes('b')) {
    const flatMap = { 'Bb': 'A#', 'Db': 'C#', 'Eb': 'D#', 'Gb': 'F#', 'Ab': 'G#' };
    root = flatMap[root] ?? root;
  }

  // 实际按的根音 = 目标根音 - 变调夹品格（半音）
  const rootIndex = noteNames.indexOf(root);
  const actualIndex = (rootIndex - capoFret + 12) % 12;

  return noteNames[actualIndex] + suffix;
}

4.5 页面导航与参数传递

使用 @kit.ArkUI 的 router 模块实现页面跳转和传参：

// 首页 → 详情页
router.pushUrl({
  url: 'pages/ChordDetail',
  params: {
    chordName: chord.name,
    chordType: chord.type
  }
});

// 详情页接收参数
aboutToAppear(): void {
  const params = router.getParams() as Record<string, Object>;
  this.chordName = params['chordName'] as string;
  this.chordType = params['chordType'] as ChordType;
}

---

五、编译问题排查记录

5.1 hvigor daemon 缓存污染

第一次编译报了一堆 ValuesBucket 类型错误，但引用的文件路径却是上一个项目的（6.4/2/MyApplication）。这是 hvigor daemon 缓存了之前项目的编译数据。

解决： hvigorw --stop-daemon 重启 daemon，或在编译命令加 --daemon 让 daemon 在新目录重新启动。

5.2 ArkTS strict mode 的 4 类编译错误

错误码	含义	修复
arkts-no-obj-literals-as-types	接口中使用了内联对象类型	提取为独立 BarreInfo 接口
arkts-no-untyped-obj-literals	对象字面量不能匹配到已声明类型	改用工厂函数 chord()
arkts-no-noninferrable-arr-literals	数组元素类型不可推断	同上
arkts-no-any-unknown	使用了隐式 any	ForEach 回调补全参数类型

5.3 .flexWrap() / .wrap() 不存在

在 Row 组件上调用 flexWrap(FlexWrap.Wrap) 报错 —— Row 没有这个属性。改成 Flex 组件后使用 .wrap() 属性又报错。

正确写法：

// ✅ Flex 的 wrap 是构造参数，不是链式调用
Flex({ wrap: FlexWrap.Wrap }) {
  // 子组件会自动换行
}

5.4 运行时 TypeError: Cannot read property length of undefined

编译通过后模拟器闪退，Index.ets:147 报 Cannot read property length of undefined。

原因： 我用了 get displayChords() getter。在 ArkUI 状态管理机制中，getter 可能在 aboutToAppear 完成前就被首次渲染调用了，此时 @State 数组还是初始化的空数组。

修复： 移除 getter，改用 @State displayList: Chord[] + 手动 updateDisplay() 调用。在 aboutToAppear 和每次状态变更（搜索输入、分类切换）后都显式调用：

aboutToAppear(): void {
  this.chordGroups = getAllChordGroups();
  this.allChords = getAllChords();
  this.updateDisplay();  // 首次填充
}

updateDisplay(): void {
  if (this.searchQuery.length > 0) {
    this.displayList = searchChords(this.searchQuery);
  } else if (...) {
    this.displayList = this.allChords;
  } else {
    this.displayList = this.chordGroups[this.currentCategory].chords;
  }
}

---

六、最终效果

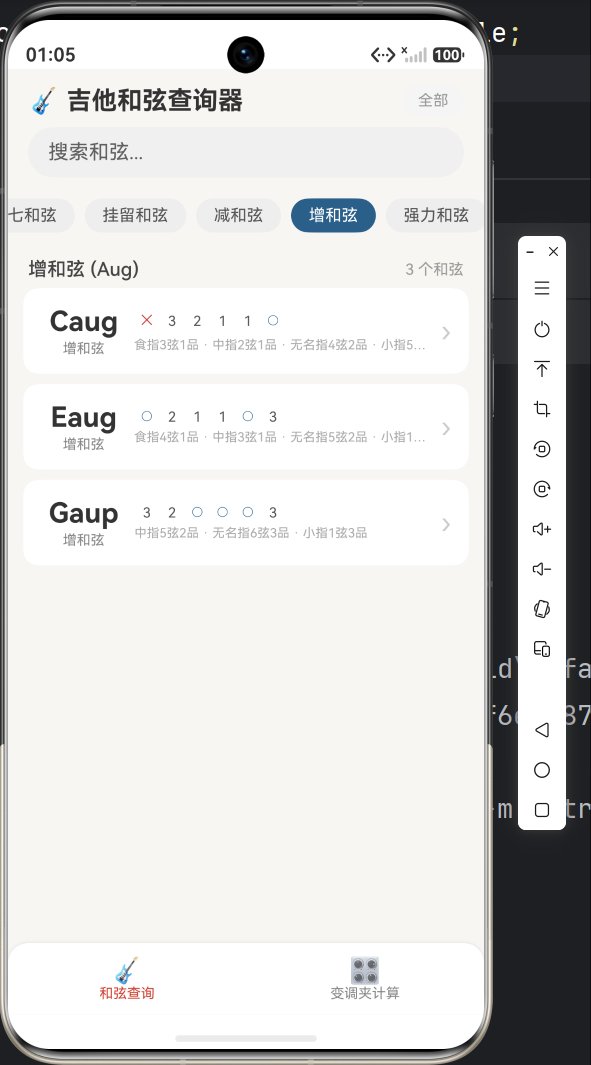

首页 — 和弦分类浏览

• 顶部显示 9 个分类标签（Major / Minor / 7th / maj7 / m7 / Sus / Dim / Aug / Power）
• 搜索框支持按和弦名称实时过滤
• 和弦卡片显示名称、类型、六根弦的缩略指法

和弦详情页 — 指板图

• Canvas 绘制指板，6弦由粗到细
• 手指位置用彩色圆点标注，根音红色高亮
• 指法编号（1=食指 2=中指 3=无名指 4=小指）
• 横按用长条矩形指示
• 空弦 ○ / 不弹 ✕ 标记
• 底部显示组成音和同类型推荐

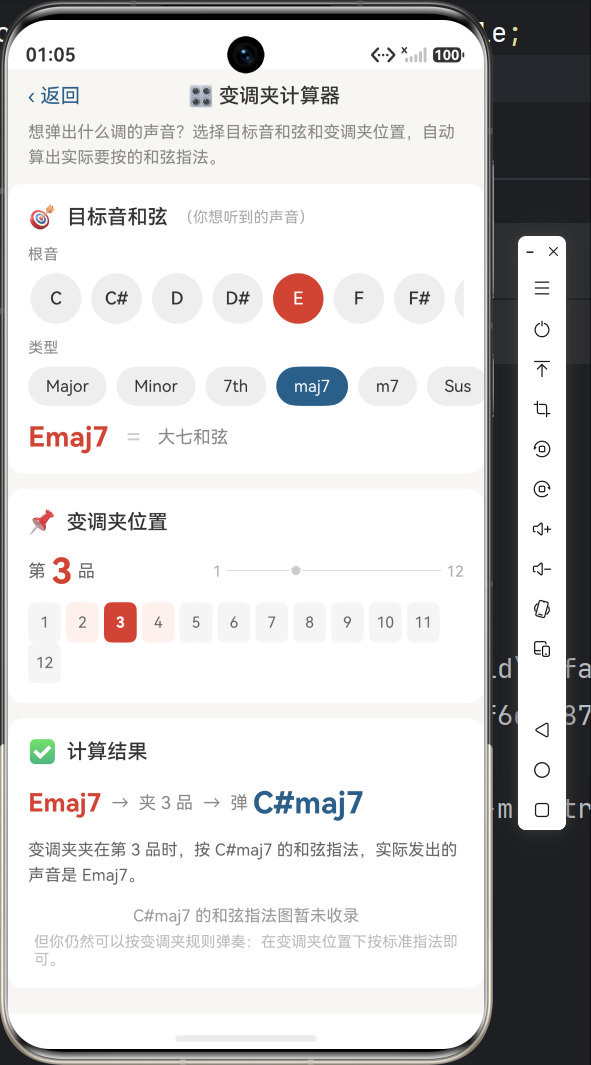

变调夹计算器

• 选择目标音和弦的根音（12 个半音）和类型
• 选择变调夹品格（1-12 品网格）
• 实时计算结果：「C → 夹3品 → 弹 A」
• 如果库中有结果和弦，显示对应的指板图



---

七、项目地址

核心文件：

文件	行数	功能
model/ChordLibrary.ets	~380	52个和弦数据 + 变调夹算法
components/FretboardView.ets	~300	Canvas 指板绘制
pages/Index.ets	~300	首页 + 搜索
pages/ChordDetail.ets	~325	详情页
pages/CapoTool.ets	~380	变调夹计算器

---

八、总结

这次开发踩了不少 ArkTS strict mode 的坑，总结几条经验：

1. ArkTS 不是 TypeScript — 即使是 JS/TS 老手，也需要重新熟悉 ArkTS 的严格类型规则（禁止 any、禁止内联对象类型、数组字面量需要明确推断）
2. @State getter 不可靠 — 计算属性用 getter + @State 组合在首次渲染时可能出问题，建议直接用 @State 变量 + 手动更新
3. Canvas 重绘需要技巧 — onReady 只触发一次，结合 @Watch + setTimeout 或者 .key() 强制重建 Canvas 组件
4. 工厂函数是 ArkTS 的好朋友 — 当接口有可选属性时，用工厂函数替代对象字面量可以避免大批量类型推断错误

如果你也在学习 HarmonyOS NEXT 开发，希望这篇文章对你有帮助。欢迎在评论区交流！

---
